Архитектурные конструкции ДВЕРИ, ОКНА Работу выполнила: Стерлигова Мария группа б. АРХТ -22
ОКНА. Современное окно- это сложная инженерная конструкция, к котор ой пр ед ъявляются очень выс окие т реб ования и от котор ой во мн огом зависит комфорт и д изайн жилья или производственного помещения. Архитектор ам нужны окна, котор ые с луж или бы украшением здания, пропускали бы мног о света и соо тветствовали бы стр оитель ным требованиям. Теплотехник и оценят окна с хорошей теплоизоляцией, плотным п рилеганием створок, котор ые, в то же время, можно легко открыть для проветрив ания. Жильцы м еч та ют о недорогих, т епло сбер егающих, легко моющихся ок нах, которые об ерегают о т шума и защищают от взлома.
Окно - элемент стеновой или кровельной конструкции, предназначенный для сообщения внутренних помещений с окружающим пространством, естественного освещения помещений, их вентиляции, защиты от атмосферных, шумовых воздействий и состоящий из оконного проема с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовок.
ПО ВИДУ МАТЕРИАЛОВ: окна делятся на пластмассовые, деревянные, алюминиевые, а так же деревянно-алюминиевые. Причём каждый из вышеуказанных типов окон имеет свою сферу применения, и присущие им преимущества и недостатки.
ПЛАСТМАССОВЫЕ ОКНА идеально подходят для остекления офисов, витрин магазинов, производственных, и других нежилых помещений. Из недостатков можно отметить несоответствие применяемых конструкций климатическим условиям нашего региона, низкую экологическую чистоту и эстетику.

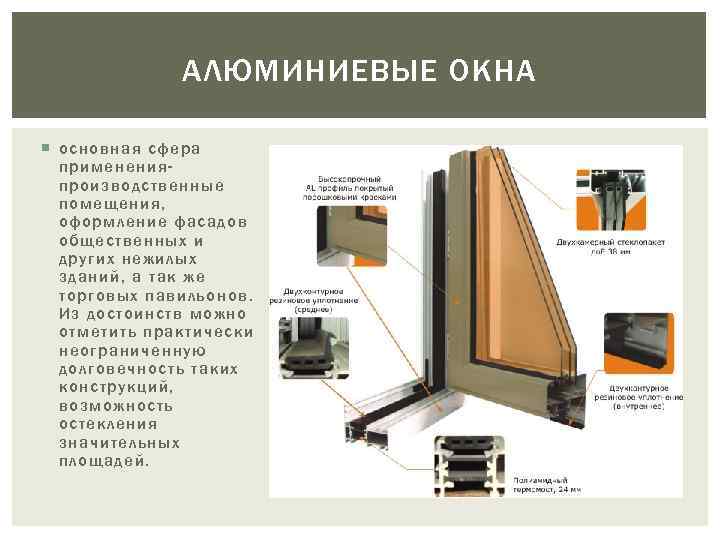

АЛЮМИНИЕВЫЕ ОКНА основная сфера примененияпроизводственные помещения, оформление фасадов общественных и других нежилых зданий, а так же торговых павильонов. Из достоинств можно отметить практически неограниченную долговечность таких конструкций, возможность остекления значительных площадей.
ДЕРЕВЯННЫЕ ОКНА получили наибольшее распространение в жилищном строительстве. Достоинства деревянных окон: хорошие теплоизолирующие свойства, экологическая чистота и прекрасный внешний вид (здесь идёт речь об окнах современной конструкции: тройное остекление, качественные материалы и высокие технологии изготовления). Недостатком деревянных окон является их подверженность негативному воздействию атмосферы. Однако, с появлением современных лакокрасочных материалов, это перестаёт быть проблемой.
СОСТАВНЫЕ ЧАСТИ ОКОН. Рамочная конструкция (элемент) оконного блока - сборочная единица оконного блока, состоящая из брусков. (профилей), соединенных между собой посредством жестких угловых связей: на шипах и клее, сварке, механических связях (винтовых, на зубчатых пластинах, путем оарессовки) и др.
Оконный блок - светопрозрачная конструкция, предназначенная для естественного освещения помещения, его вентиляции и защиты от атмосферных и шумовых воздействий. Оконный блок состоит из сборочных единиц: , коробки и створчатых элементов, встроенных систем проветривания и может включать в себя ряд дополнительных элементов: жалюзи, ставни и др.

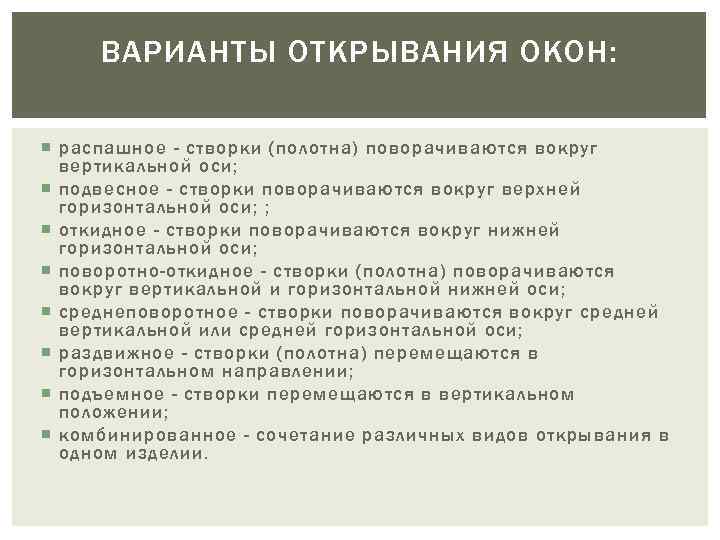

ВАРИАНТЫ ОТКРЫВАНИЯ ОКОН: распашное - створки (полотна) поворачиваются вокруг вертикальной оси; подвесное - створки поворачиваются вокруг верхней горизонтальной оси; ; откидное - створки поворачиваются вокруг нижней горизонтальной оси; поворотно-откидное - створки (полотна) поворачиваются вокруг вертикальной и горизонтальной нижней оси; среднеповоротное - створки поворачиваются вокруг средней вертикальной или средней горизонтальной оси; раздвижное - створки (полотна) перемещаются в горизонтальном направлении; подъемное - створки перемещаются в вертикальном положении; комбинированное - сочетание различных видов открывания в одном изделии.

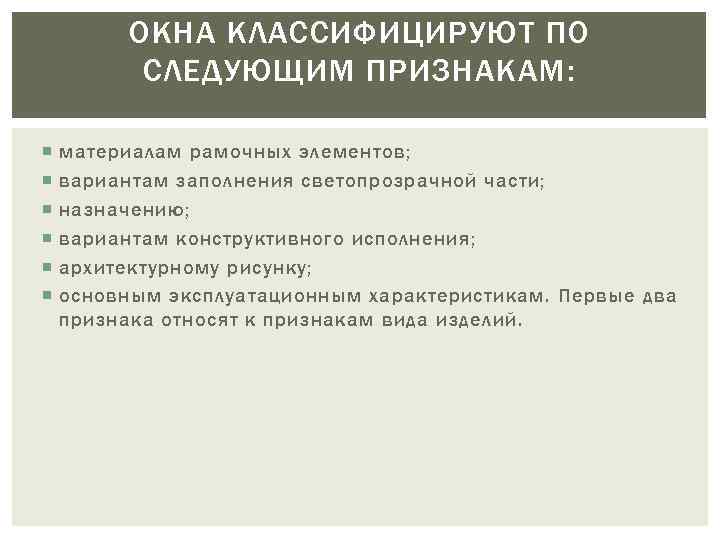

ОКНА КЛАССИФИЦИРУЮТ ПО СЛЕДУЮЩИМ ПРИЗНАКАМ: материалам рамочных элементов; вариантам заполнения светопрозрачной части; назначению; вариантам конструктивного исполнения; архитектурному рисунку; основным эксплуатационным характеристикам. Первые два признака относят к признакам вида изделий.

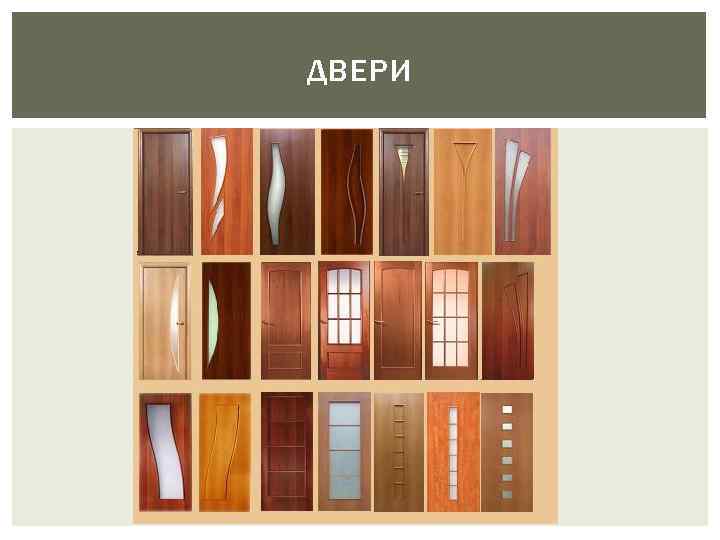

ДВЕРИ

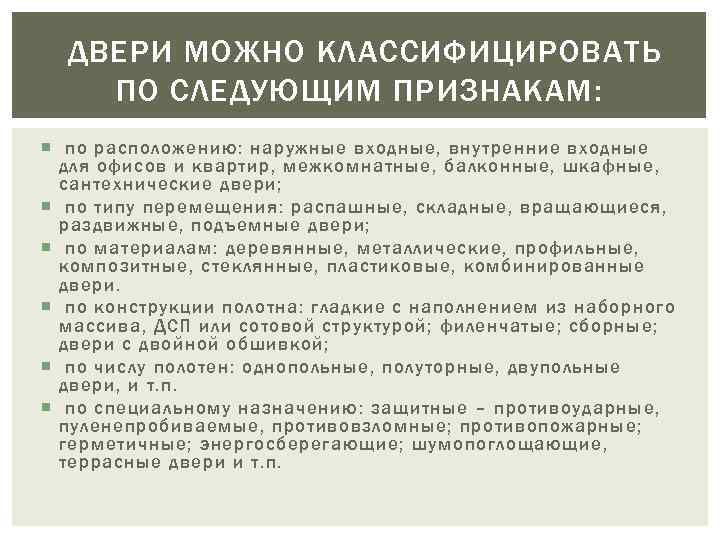

ДВЕРИ МОЖНО КЛАССИФИЦИРОВАТЬ ПО СЛЕДУЮЩИМ ПРИЗНАКАМ: по расположению: наружные входные, внутренние входные для офисов и квартир, межкомнатные, балконные, шкафные, сантехнические двери; по типу перемещения: распашные, складные, вращающиеся, раздвижные, подъемные двери; по материалам: деревянные, металлические, профильные, композитные, стеклянные, пластиковые, комбинированные двери. по конструкции полотна: гладкие с наполнением из наборного массива, ДСП или сотовой структурой; филенчатые; сборные; двери с двойной обшивкой; по числу полотен: однопольные, полуторные, двупольные двери, и т. п. по специальному назначению: защитные – противоударные, пуленепробиваемые, противовзломные; противопожарные; герметичные; энергосберегающие; шумопоглощающие, террасные двери и т. п.

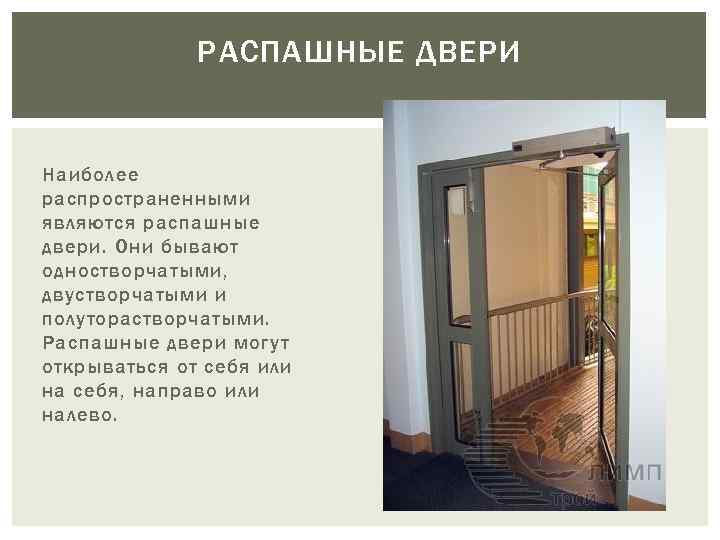

РАСПАШНЫЕ ДВЕРИ Наиболее распространенными являются распашные двери. Они бывают одностворчатыми, двустворчатыми и полуторастворчатыми. Распашные двери могут открываться от себя или на себя, направо или налево.

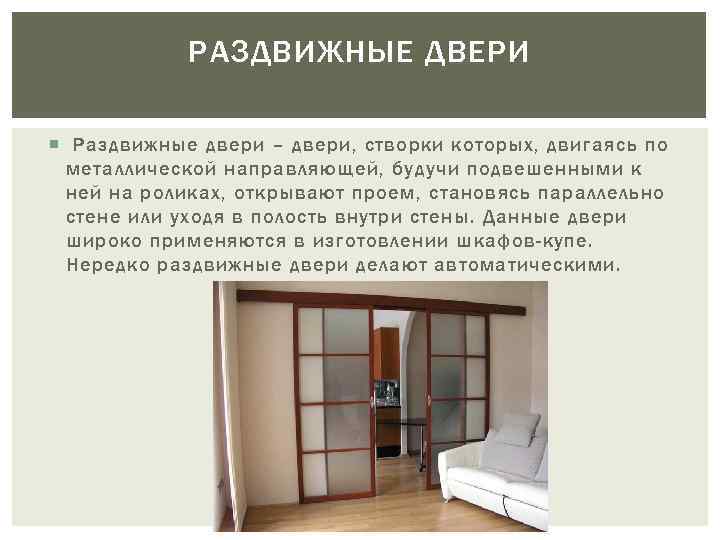

РАЗДВИЖНЫЕ ДВЕРИ Раздвижные двери – двери, створки которых, двигаясь по металлической направляющей, будучи подвешенными к ней на роликах, открывают проем, становясь параллельно стене или уходя в полость внутри стены. Данные двери широко применяются в изготовлении шкафов-купе. Нередко раздвижные двери делают автоматическими.

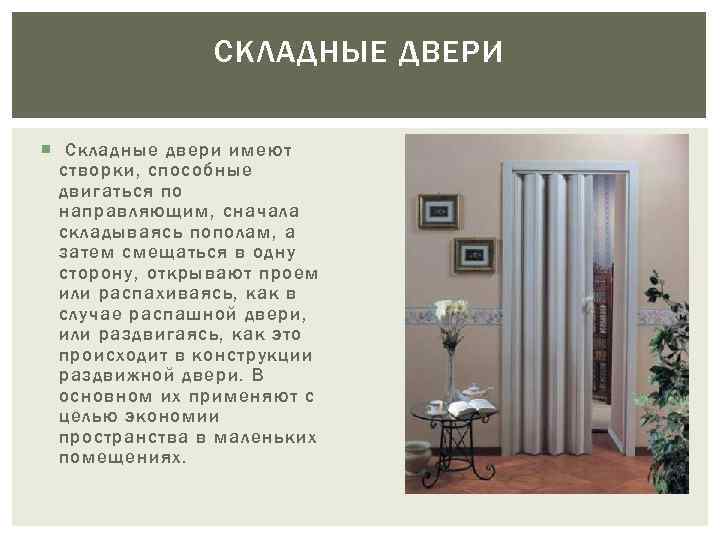

СКЛАДНЫЕ ДВЕРИ Складные двери имеют створки, способные двигаться по направляющим, сначала складываясь пополам, а затем смещаться в одну сторону, открывают проем или распахиваясь, как в случае распашной двери, или раздвигаясь, как это происходит в конструкции раздвижной двери. В основном их применяют с целью экономии пространства в маленьких помещениях.
РЕВОЛЬВЕРНЫЕ (КАРУСЕЛЬНЫЕ) ДВЕРИ Револьверные (карусельные) двери – это от 2 -х до 4 -х створчатые двери, с конструкцией в виде пропеллера, вращающегося вокруг своей оси. Револьверные двери бывают автоматическими.

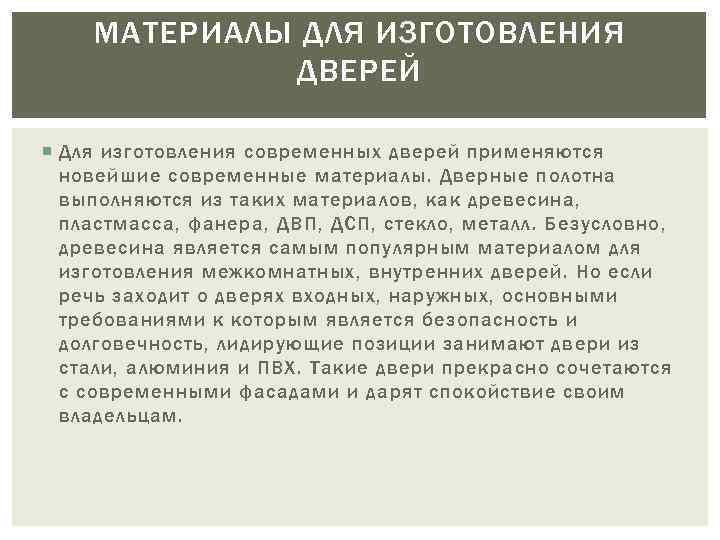

МАТЕРИАЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ ДВЕРЕЙ Для изготовления современных дверей применяются новейшие современные материалы. Дверные полотна выполняются из таких материалов, как древесина, пластмасса, фанера, ДВП, ДСП, стекло, металл. Безусловно, древесина является самым популярным материалом для изготовления межкомнатных, внутренних дверей. Но если речь заходит о дверях входных, наружных, основными требованиями к которым является безопасность и долговечность, лидирующие позиции занимают двери из стали, алюминия и ПВХ. Такие двери прекрасно сочетаются с современными фасадами и дарят спокойствие своим владельцам.

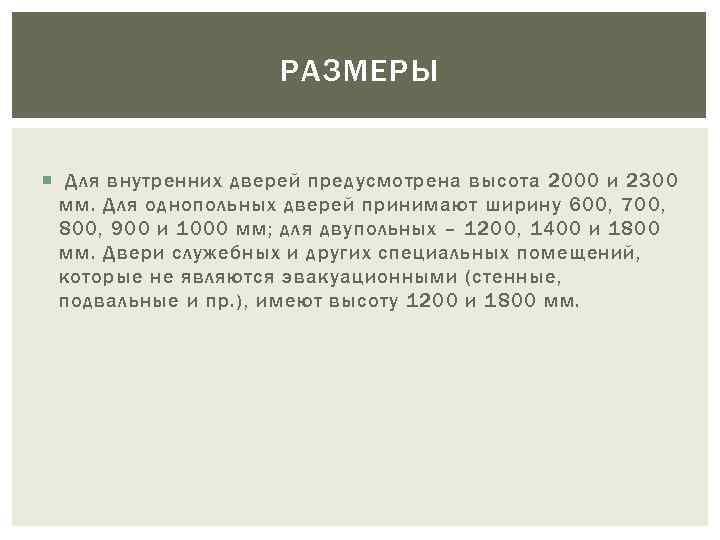

РАЗМЕРЫ Для внутренних дверей предусмотрена высота 2000 и 2300 мм. Для однопольных дверей принимают ширину 600, 700, 800, 900 и 1000 мм; для двупольных – 1200, 1400 и 1800 мм. Двери служебных и других специальных помещений, которые не являются эвакуационными (стенные, подвальные и пр. ), имеют высоту 1200 и 1800 мм.

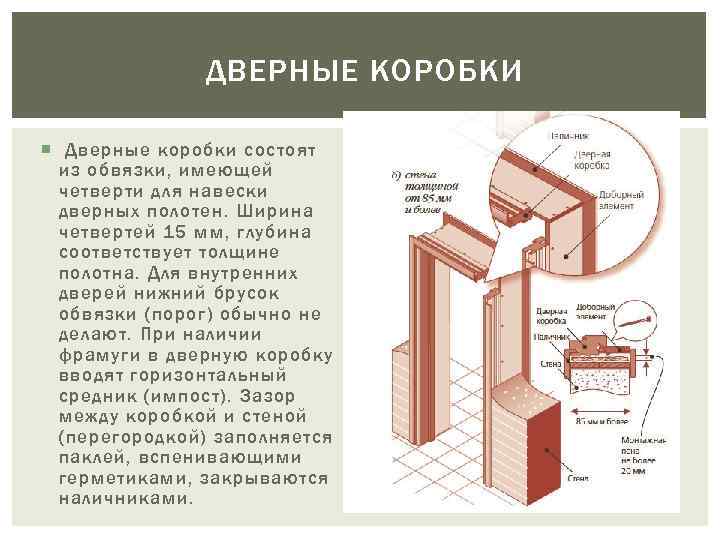

ДВЕРНЫЕ КОРОБКИ Дверные коробки состоят из обвязки, имеющей четверти для навески дверных полотен. Ширина четвертей 15 мм, глубина соответствует толщине полотна. Для внутренних дверей нижний брусок обвязки (порог) обычно не делают. При наличии фрамуги в дверную коробку вводят горизонтальный средник (импост). Зазор между коробкой и стеной (перегородкой) заполняется паклей, вспенивающими герметиками, закрываются наличниками.

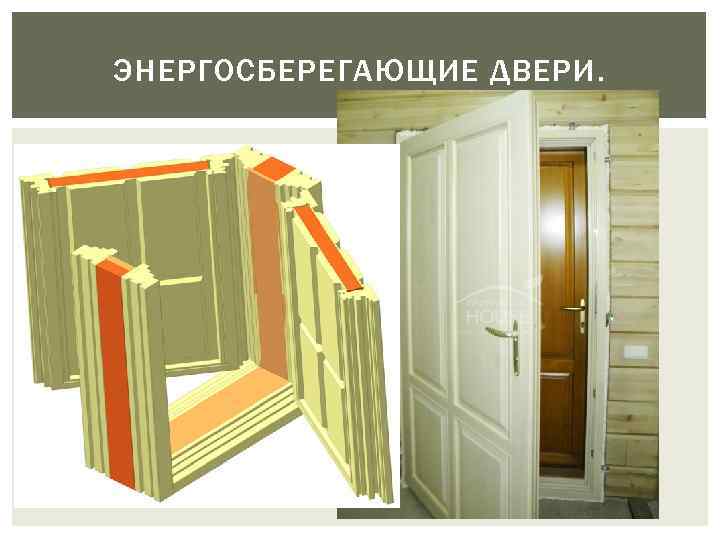

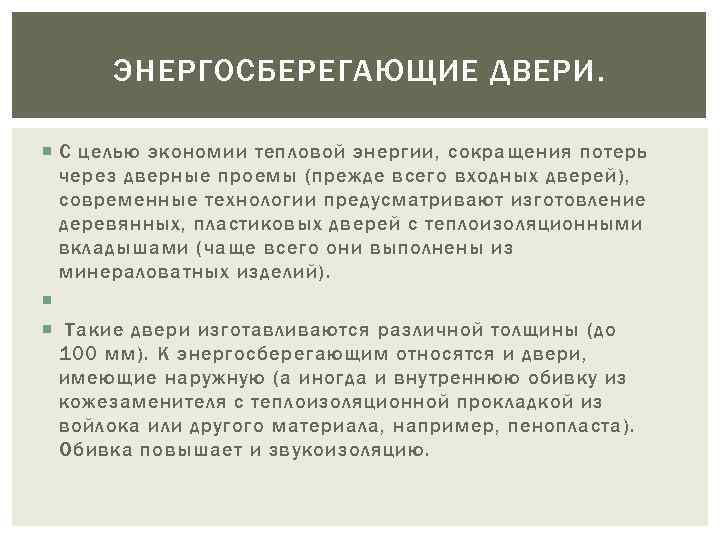

ЭНЕРГОСБЕРЕГАЮЩИЕ ДВЕРИ. С целью экономии тепловой энергии, сокращения потерь через дверные проемы (прежде всего входных дверей), современные технологии предусматривают изготовление деревянных, пластиковых дверей с теплоизоляционными вкладышами (чаще всего они выполнены из минераловатных изделий). Такие двери изготавливаются различной толщины (до 100 мм). К энергосберегающим относятся и двери, имеющие наружную (а иногда и внутреннюю обивку из кожезаменителя с теплоизоляционной прокладкой из войлока или другого материала, например, пенопласта). Обивка повышает и звукоизоляцию.
ЭНЕРГОСБЕРЕГАЮЩИЕ ДВЕРИ.

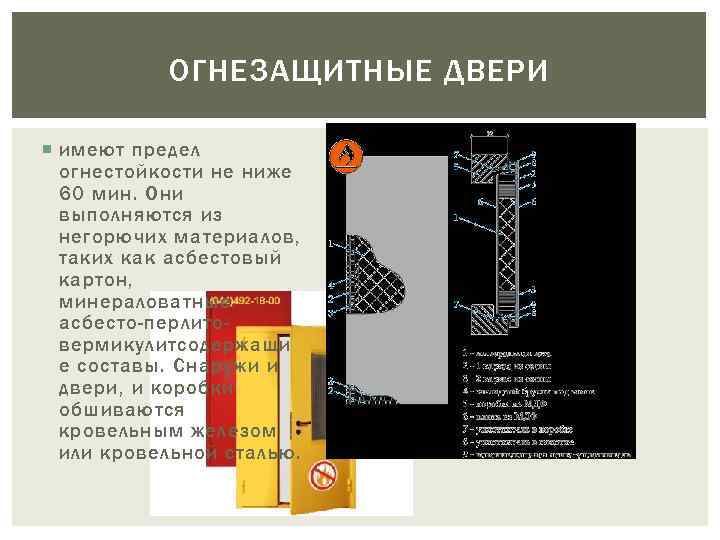

ОГНЕЗАЩИТНЫЕ ДВЕРИ имеют предел огнестойкости не ниже 60 мин. Они выполняются из негорючих материалов, таких как асбестовый картон, минераловатные асбесто-перлитовермикулитсодержащи е составы. Снаружи и двери, и коробки обшиваются кровельным железом или кровельной сталью.

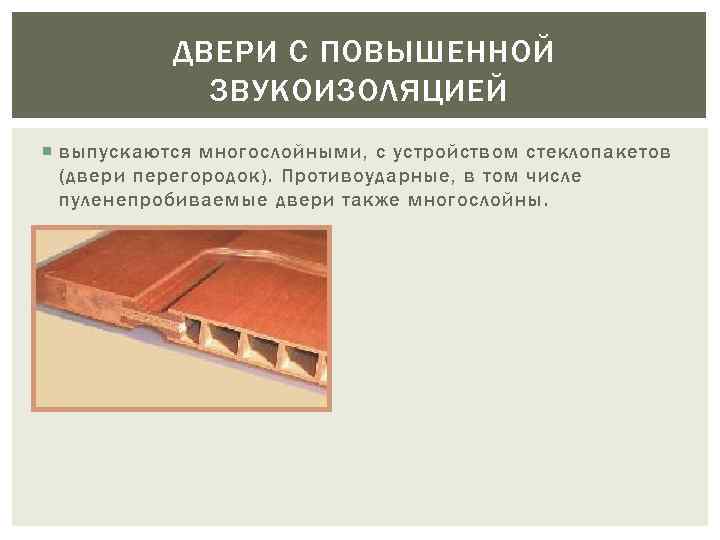

ДВЕРИ С ПОВЫШЕННОЙ ЗВУКОИЗОЛЯЦИЕЙ выпускаются многослойными, с устройством стеклопакетов (двери перегородок). Противоударные, в том числе пуленепробиваемые двери также многослойны.

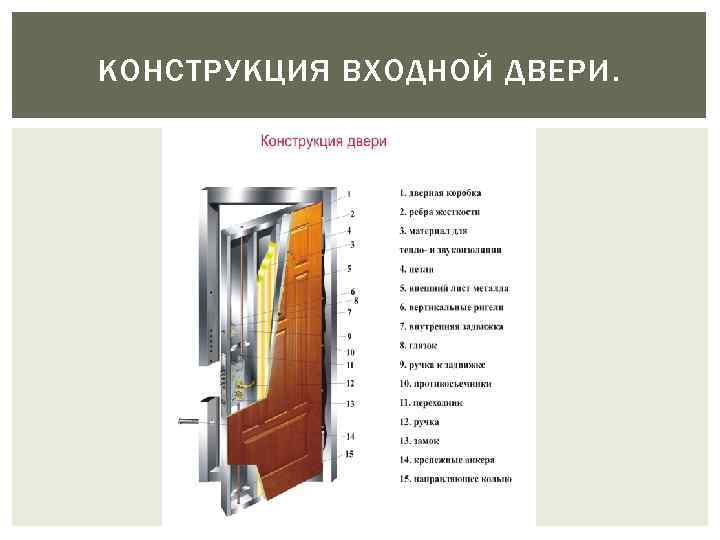

КОНСТРУКЦИЯ ВХОДНОЙ ДВЕРИ.

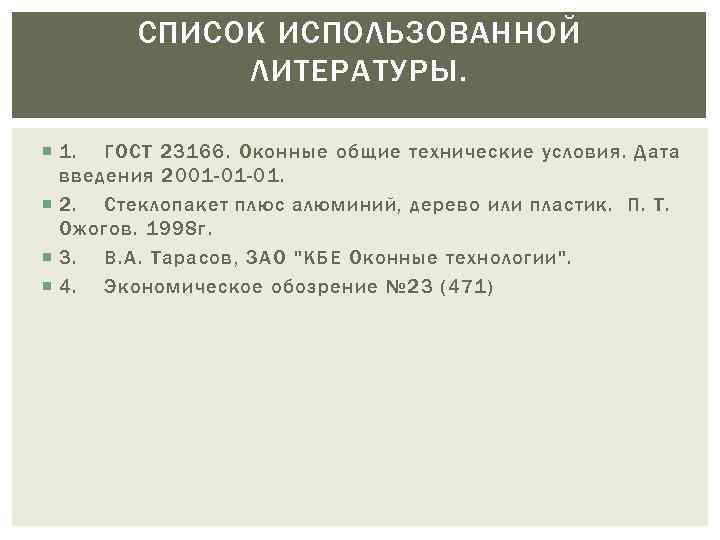

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ. 1. ГОСТ 23166. Оконные общие технические условия. Дата введения 2001 -01 -01. 2. Стеклопакет плюс алюминий, дерево или пластик. П. Т. Ожогов. 1998 г. 3. В. А. Тарасов, ЗАО "КБЕ Оконные технологии". 4. Экономическое обозрение № 23 (471)
