Архитектурностроительные чертежи СТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ Тема Строительное черчение

Архитектурностроительные чертежи

СТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ Тема: «Строительное черчение» Цель: развитие пространственного представления и воображения конструктивно-геометрического мышления способностей к анализу и синтезу пространственных форм и отношений Преподаватель Гомозова Л. Н.

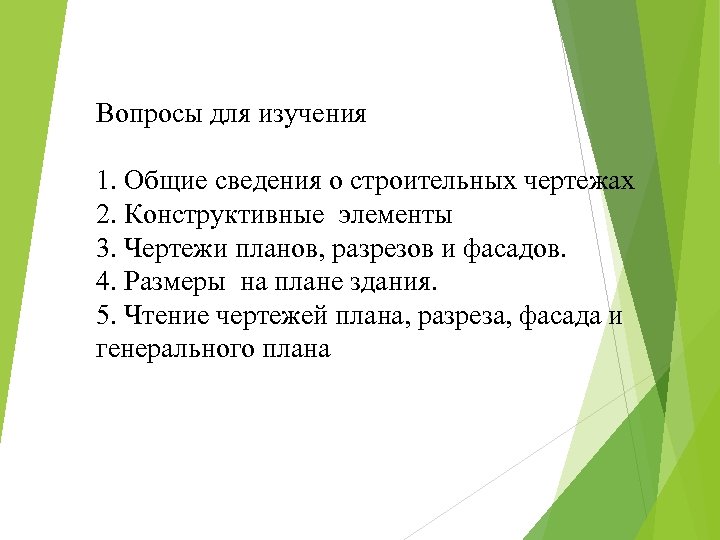

Вопросы для изучения 1. Общие сведения о строительных чертежах 2. Конструктивные элементы 3. Чертежи планов, разрезов и фасадов. 4. Размеры на плане здания. 5. Чтение чертежей плана, разреза, фасада и генерального плана

Общие сведения о строительных чертежах Все строительные чертежи подразделяются на: . Архитектурно- строительные чертежи гражданских, промышленных и других зданий Инженерно-строительные чертежи мостов и туннелей, гидротехнических и фортификационных сооружений, чертежи отопления, вентиляции, водопровода, канализации

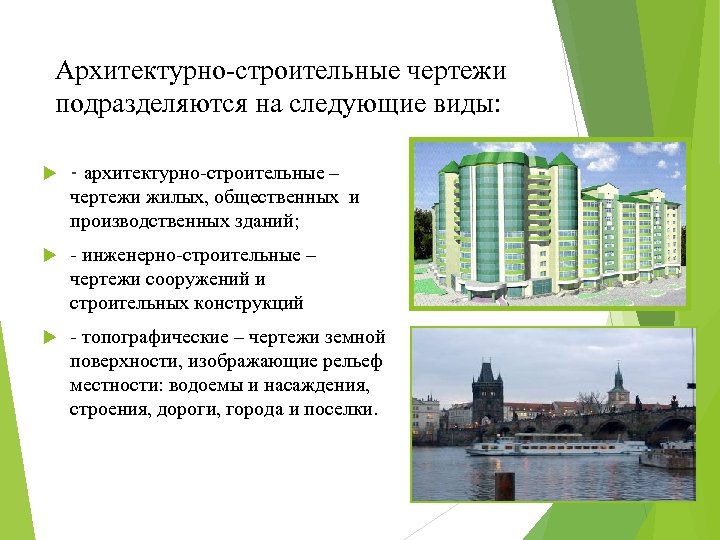

Архитектурно-строительные чертежи подразделяются на следующие виды: - архитектурно-строительные – чертежи жилых, общественных и производственных зданий; - инженерно-строительные – чертежи сооружений и строительных конструкций - топографические – чертежи земной поверхности, изображающие рельеф местности: водоемы и насаждения, строения, дороги, города и поселки.

Конструктивные элементы здания ШАГ-расстояние между координационными осями в поперечном или продольном направлении ПРОЛЕТ- расстояние между координационными осями, которое соответствует пролету основной несущей конструкции перекрытия или покрытия ОБЪЕМНО-ПЛАНИРОВОЧНЫЙ ЭЛЕМЕНТ -часть здания с размерами высоты этажа, пролета и шага, его горизонтальная проекция носит название планировочного элемента. КОНСТРУКТИВНЫЙ ЭЛЕМЕНТ- отдельные конструктивные части здания

Конструктивные элементы: 1 - фудамент; 2 - наружная несущая стена; 3 - внутренняя несущая стена; 4 -междуэтажное перекрытие; 5 - чердачное перекрытие; 6 - стропила; 7 - кровля; 8 -перегородка; 9 - оконный проем; 10 - дверной проем; 11 - лестничный марш; 12 - лестничная площадка; 13 - цоколь; 14 - отмостка

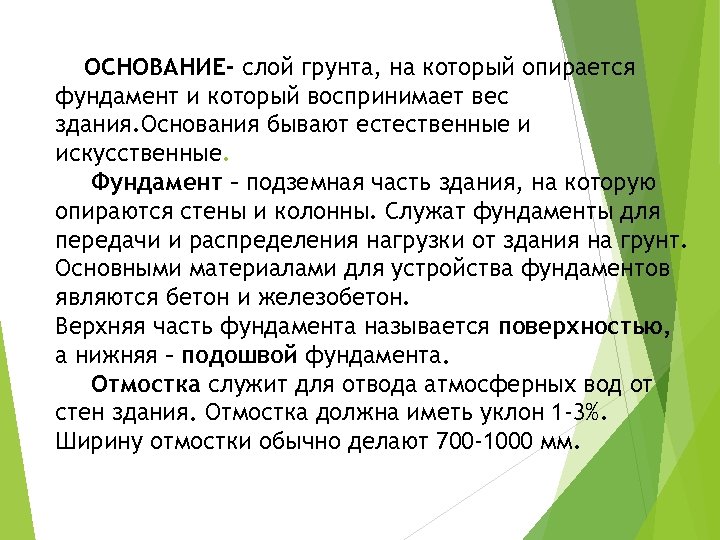

ОСНОВАНИЕ- слой грунта, на который опирается фундамент и который воспринимает вес здания. Основания бывают естественные и искусственные. Фундамент – подземная часть здания, на которую опираются стены и колонны. Служат фундаменты для передачи и распределения нагрузки от здания на грунт. Основными материалами для устройства фундаментов являются бетон и железобетон. Верхняя часть фундамента называется поверхностью, а нижняя – подошвой фундамента. Отмостка служит для отвода атмосферных вод от стен здания. Отмостка должна иметь уклон 1 -3%. Ширину отмостки обычно делают 700 -1000 мм.

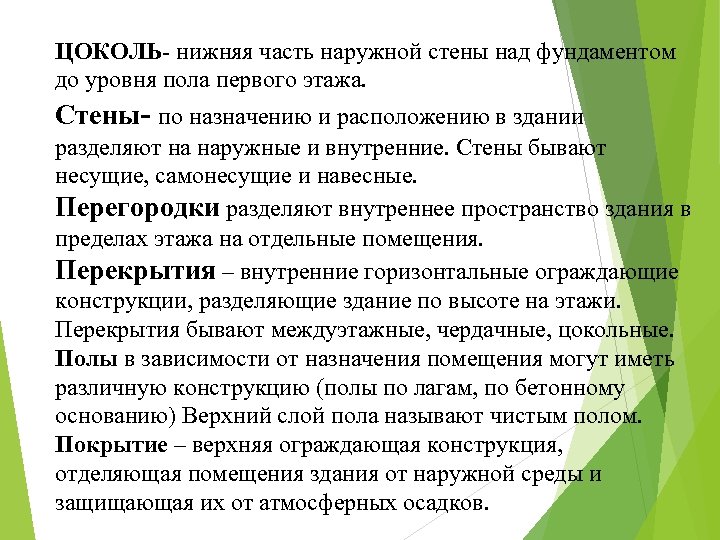

ЦОКОЛЬ- нижняя часть наружной стены над фундаментом до уровня пола первого этажа. Стены- по назначению и расположению в здании разделяют на наружные и внутренние. Стены бывают несущие, самонесущие и навесные. Перегородки разделяют внутреннее пространство здания в пределах этажа на отдельные помещения. Перекрытия – внутренние горизонтальные ограждающие конструкции, разделяющие здание по высоте на этажи. Перекрытия бывают междуэтажные, чердачные, цокольные. Полы в зависимости от назначения помещения могут иметь различную конструкцию (полы по лагам, по бетонному основанию) Верхний слой пола называют чистым полом. Покрытие – верхняя ограждающая конструкция, отделяющая помещения здания от наружной среды и защищающая их от атмосферных осадков.

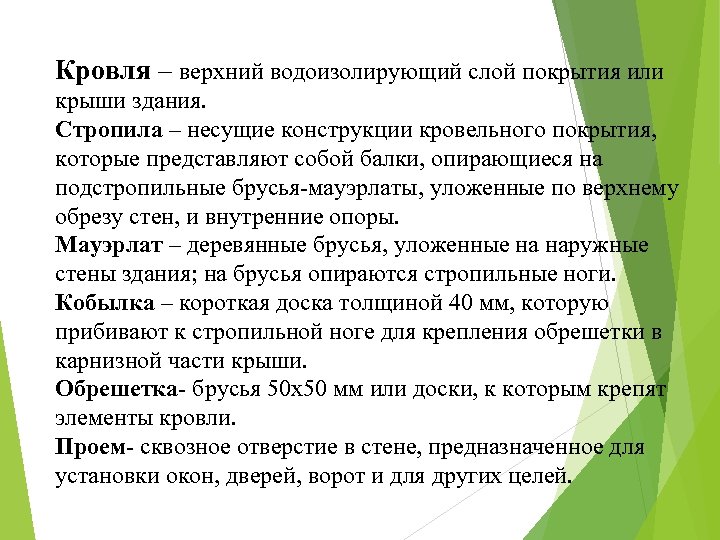

Кровля – верхний водоизолирующий слой покрытия или крыши здания. Стропила – несущие конструкции кровельного покрытия, которые представляют собой балки, опирающиеся на подстропильные брусья-мауэрлаты, уложенные по верхнему обрезу стен, и внутренние опоры. Мауэрлат – деревянные брусья, уложенные на наружные стены здания; на брусья опираются стропильные ноги. Кобылка – короткая доска толщиной 40 мм, которую прибивают к стропильной ноге для крепления обрешетки в карнизной части крыши. Обрешетка- брусья 50 х50 мм или доски, к которым крепят элементы кровли. Проем- сквозное отверстие в стене, предназначенное для установки окон, дверей, ворот и для других целей.

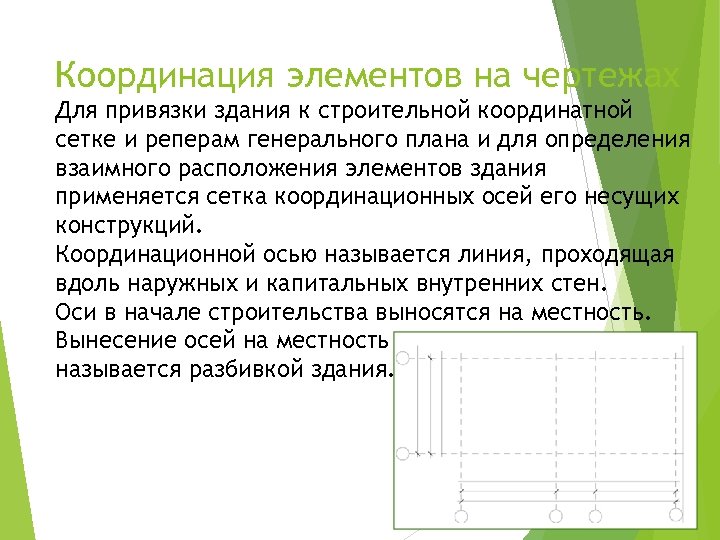

Координация элементов на чертежах Для привязки здания к строительной координатной сетке и реперам генерального плана и для определения взаимного расположения элементов здания применяется сетка координационных осей его несущих конструкций. Координационной осью называется линия, проходящая вдоль наружных и капитальных внутренних стен. Оси в начале строительства выносятся на местность. Вынесение осей на местность называется разбивкой здания.

Проектная строительная документация Генеральный план – чертеж, определяющий размещение здания на земельном участке.

Генеральный план Это чертеж, раскрывающий форму и границы застраиваемого участка, где существующие, реконструируемые и проектируемые здания, постройки и сооружения, зеленые насаждения и водоемы, дороги и пр. В верхнем левом углу ген. плана указывают направление сторон света, называемую розой ветров. Все сооружения и составные части ген. плана обозначаются порядковыми номерами, записываемыми вместе с их наименованиями в таблицу, называемую экспликацией. Генеральные планы выполняются в масштабах уменьшения – 1: 400, 1: 500, 1: 1000.

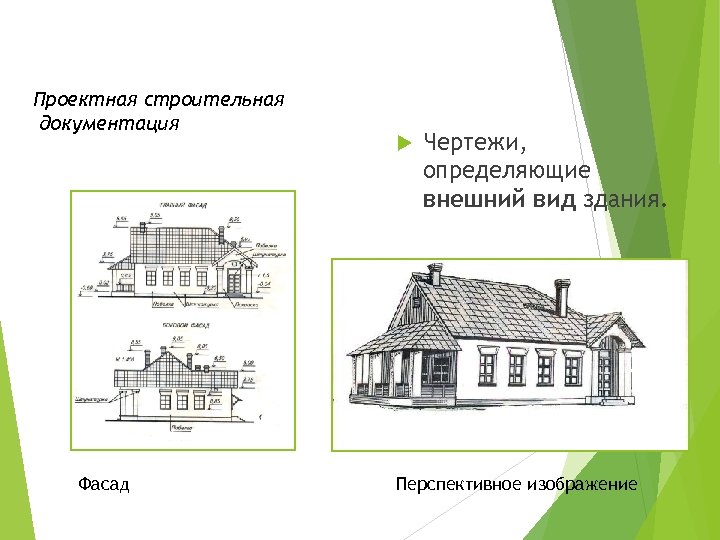

Проектная строительная документация Фасад Чертежи, определяющие внешний вид здания. Перспективное изображение

Проектная строительная документация разрез план

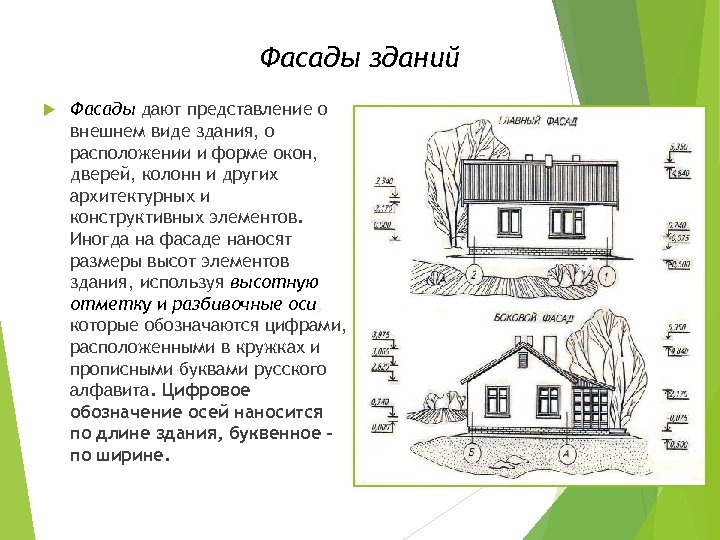

Фасады зданий Фасады дают представление о внешнем виде здания, о расположении и форме окон, дверей, колонн и других архитектурных и конструктивных элементов. Иногда на фасаде наносят размеры высот элементов здания, используя высотную отметку и разбивочные оси, которые обозначаются цифрами, расположенными в кружках и прописными буквами русского алфавита. Цифровое обозначение осей наносится по длине здания, буквенное – по ширине.

Планы зданий Планы получают в результате рассечения здания горизонтальными плоскостями , проходящими на уровне оконных и дверных проемов. По плану можно определить конфигурацию и размеры здания, расположение комнат, подсобных помещений, оконных и дверных проемов, лестниц, толщину стен и перегородок и т. д. Стены и перегородки, попавшие в сечение, не штрихуются на планах и обводятся основной сплошной линией. Элементы здания, расположенные ниже секущей плоскости, показываются тонкой линией.

Разрезы зданий Для выявления внутренней конструкции здания – высоты этажей, оконных и дверных проемов, глубин фундамента, конструкции перекрытий и лестниц – выполняют чертежи разрезов зданий. В зависимости от направления секущей плоскости разрезы бывают продольными – вдоль длины здания и поперечными – перпендикулярно к длине здания. Иногда буквенные обозначения секущей плоскости и разреза заменяют цифровыми. На разрезе размеры наносят и размерными линиями, и высотными отметками.

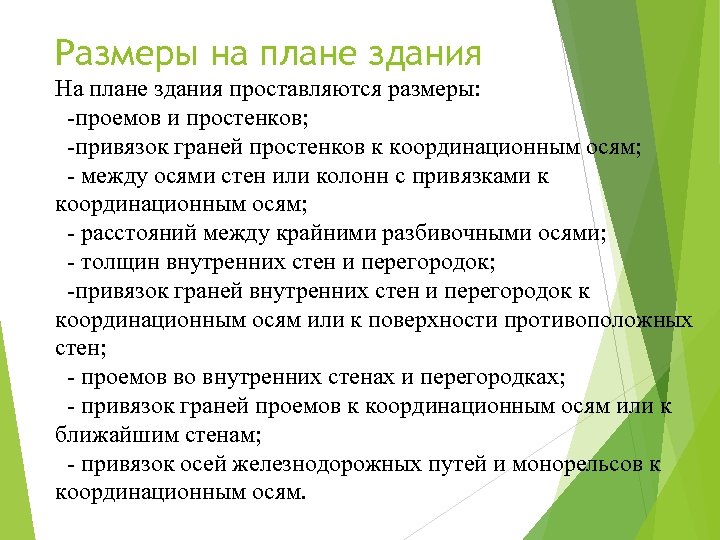

Размеры на плане здания На плане здания проставляются размеры: -проемов и простенков; -привязок граней простенков к координационным осям; - между осями стен или колонн с привязками к координационным осям; - расстояний между крайними разбивочными осями; - толщин внутренних стен и перегородок; -привязок граней внутренних стен и перегородок к координационным осям или к поверхности противоположных стен; - проемов во внутренних стенах и перегородках; - привязок граней проемов к координационным осям или к ближайшим стенам; - привязок осей железнодорожных путей и монорельсов к координационным осям.

Алгоритм чтения генерального плана Проанализировать границы и форму земельного участка; установить его площадь. Определить ориентацию участка относительно сторон света. Выяснить масштаб изображения. Установить количество строений, их назначение и форму. Определить размеры основного и всех остальных сооружений на участке, их ориентацию относительно сторон света. Установить расположение и характер зеленых насаждений, цветников, клумб, водоемов и пр. Проанализировать дороги на участке и подъездные пути к нему.

Алгоритм чтения фасадов Количество и название фасадов, их разбивочные оси. Количество этажей здания. Характер крыши (плоская или скатная). Материал покрытия крыши (черепица, железо, шифер и др. ). Характер входа (наличие крыльца, навеса, колонн, ступеней и пр. ). Количество и типы дверей и окон. Характер обработки (покрытия) внешних стен здания (штукатурка, облицовка плиткой и пр. ) и его элементов.

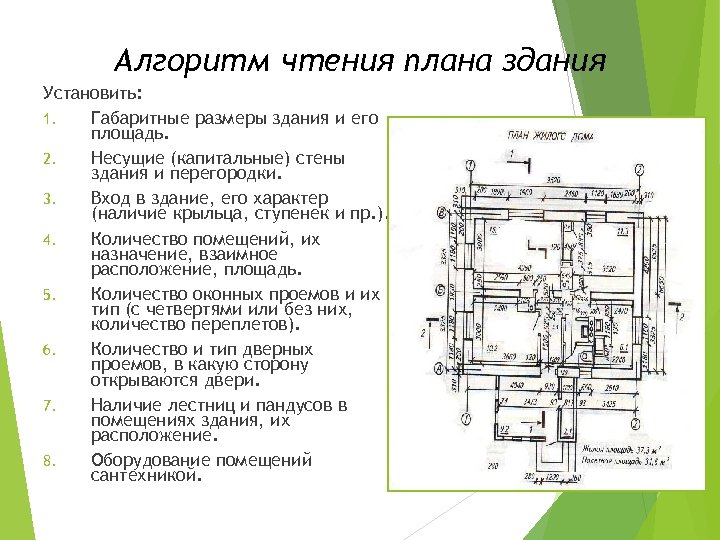

Алгоритм чтения плана здания Установить: 1. Габаритные размеры здания и его площадь. 2. Несущие (капитальные) стены здания и перегородки. 3. Вход в здание, его характер (наличие крыльца, ступенек и пр. ). 4. Количество помещений, их назначение, взаимное расположение, площадь. 5. Количество оконных проемов и их тип (с четвертями или без них, количество переплетов). 6. Количество и тип дверных проемов, в какую сторону открываются двери. 7. Наличие лестниц и пандусов в помещениях здания, их расположение. 8. Оборудование помещений сантехникой.

Алгоритм чтения разрезов зданий Направление разреза (продольный, поперечный). Через какие конструктивные элементы проходит секущая плоскость (оконные, дверные проемы, лестничные клетки), а какие остались за ней (марши лестницы). Линию пола первого этажа. Общую высоту и ширину здания. Высоту наружных стен здания. Высоту чердачного помещения. Глубину фундамента и подвального помещения. Высоту основных (жилых) помещений, оконных и дверных проемов.

Литература 1. Бриллинг Н. С. , Балягин С. Н. , Симонин С. И. Справочник по строительному черчению. – М. : Стройиздат, 2016. 448 с. 2. Будасов Б. В. , Георгиевский О. В. , Каминский В. П. Строительное черчение. – М. : Стройиздат, 2015. – 450 с. 3. ГОСТ 21. 101 – 97 СПДС. Основные требования к проектной и рабочей документации. 4. ГОСТ 21. 205 – 93 СПДС. Условные обозначения элементов санитарно-технических систем. 5. ГОСТ 21. 501 – 93 СПДС. Правила выполнения архитектурностроительных рабочих чертежей. 6. Единая система конструкторской документации. Общие правила выполнения чертежей: Сборник. – М. : Изд-во стандартов, 2016. – 236 с. 7. Кириллов А. Ф. Черчение и рисование. – М. : Высшая школа, 2015. 352 с. 8. Короев Ю. И. Строительное черчение и рисование. – М. : Высшая школа, 2016. – 288 с.
