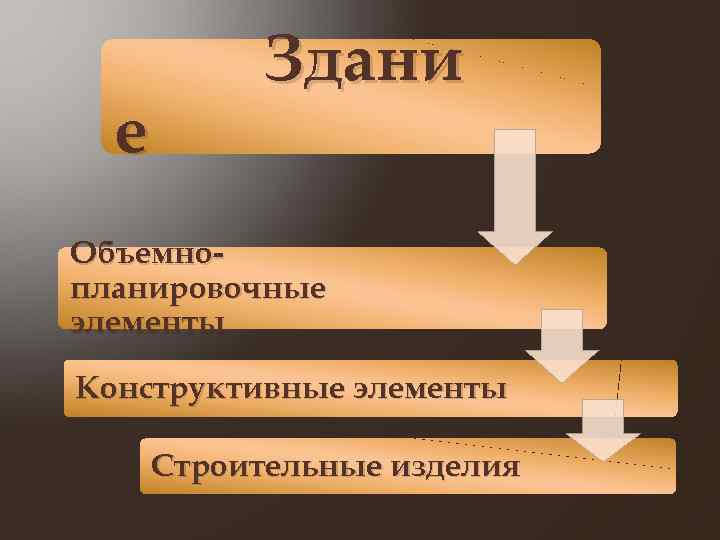

е Здани Объемнопланировочные элементы Конструктивные элементы Строительные изделия

Объемно-планировочные элементы Крупные части здания, на которые можно разделить весь его объем: этаж, лестничная клетка, мансарда, веранда, помещение и пр. типология

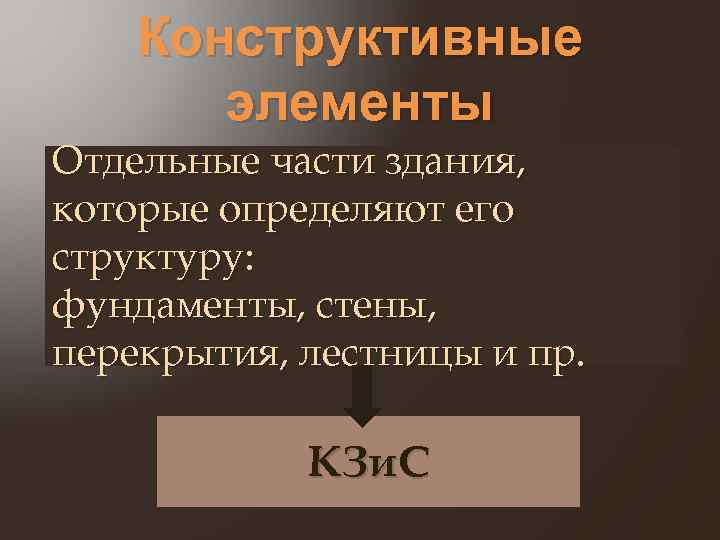

Конструктивные элементы Отдельные части здания, которые определяют его структуру: фундаменты, стены, перекрытия, лестницы и пр. КЗи. С

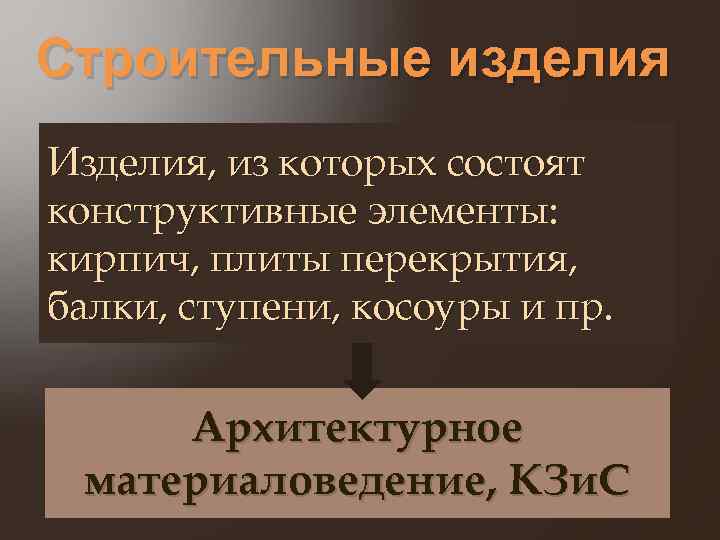

Строительные изделия Изделия, из которых состоят конструктивные элементы: кирпич, плиты перекрытия, балки, ступени, косоуры и пр. Архитектурное материаловедение, КЗи. С

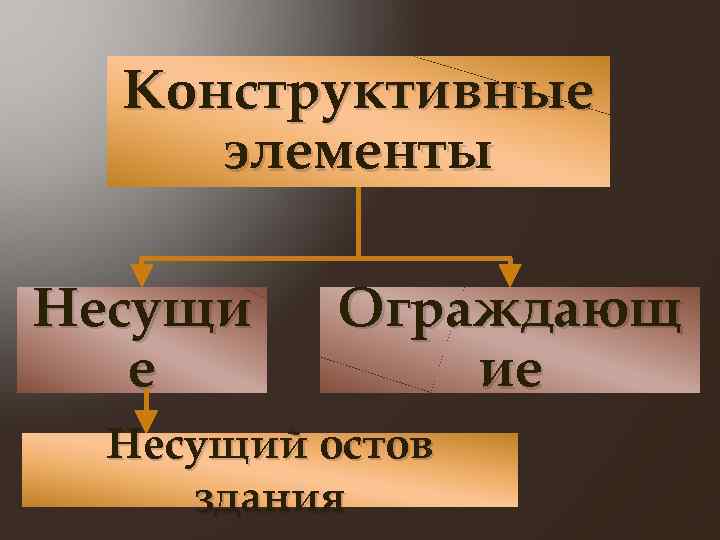

Конструктивные элементы Несущи е Ограждающ ие Несущий остов здания

Несущие элементы воспринимают все нагрузки, возникающие в здании или действующие на здание и обеспечивают его целостность, геометрическую неизменяемость и

Ограждающие элементы отделяют помещения от внешнего пространства и одно помещение от другого

Основные конструктивные элементы здания

Основные конструктивные элементы здания

Основные конструктивные элементы здания Фундаменты Стены Отдельные опоры Перекрытия Крыша Лестница Перегородки Двери Окна

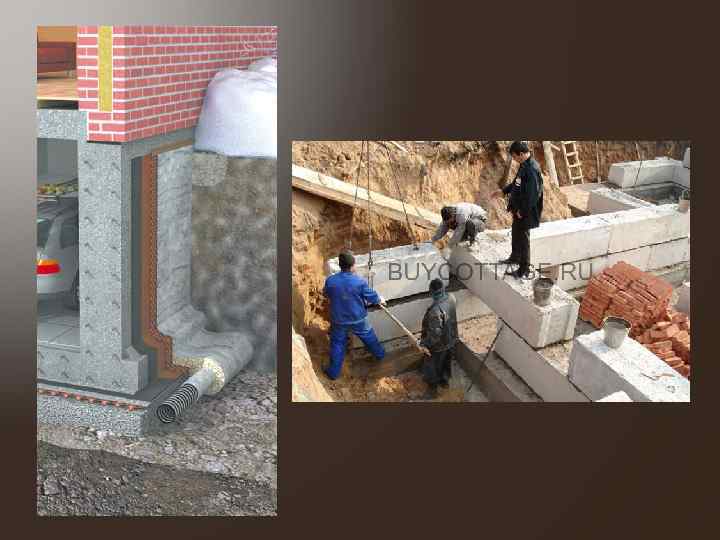

ФУНДАМЕНТ подземная часть здания, которая воспринимает на себя всю нагрузку от здания и действующих на него сил и передает эту нагрузку на грунт

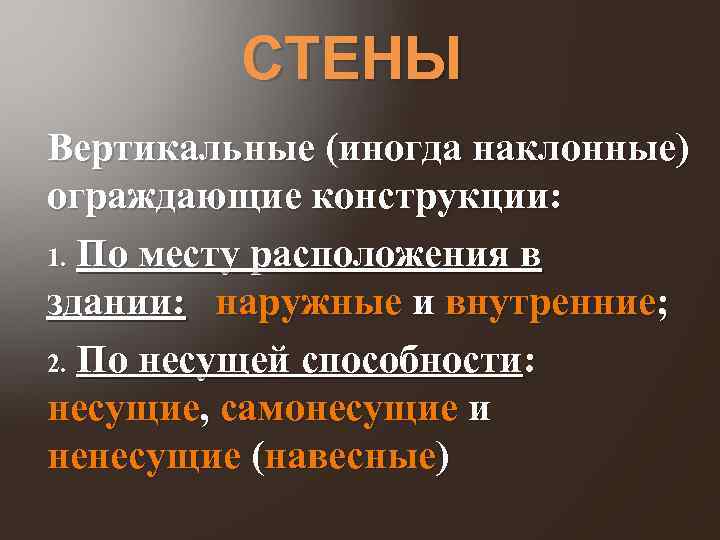

СТЕНЫ Вертикальные (иногда наклонные) ограждающие конструкции: 1. По месту расположения в здании: наружные и внутренние; 2. По несущей способности: несущие, самонесущие и ненесущие (навесные)

НЕСУЩИЕ СТЕНЫ Воспринимают нагрузку от перекрытий и крыши здания и передают ее вместе с собственным весом на фундамент 1 – перекрытие; 2 – фундамент; 3 – несущая стена

САМОНЕСУЩИЕ СТЕНЫ Несут нагрузку только от собственного веса (иногда ветра)и передают ее на фундамент. Являются только ограждающими конструкциями 1 – самонесущая стена; 2 – перекрытие

САМОНЕСУЩИЕ СТЕНЫ 1 – колонна; 2 – ригель; 3 – перекрытие; 4 – фундаментная балка; 5 – столбчатый фундамент

НАВЕСНЫЕ СТЕНЫ Выполняют только ограждающую функцию. Опираются на плиты перекрытия или колонны с помощью специальных крепежных элементов. 1 – ненесущая стена; 2 – перекрытие; 3 - колонна

ОТДЕЛЬНЫЕ ОПОРЫ Вертикальные линейные несущие элементы (колонны, стойки, столбы), воспринимающие нагрузку от перекрытий и других элементов здания и передающие эту нагрузку вместе с собственным весом на фундамент.

РИГЕЛИ, БАЛКИ, ПРОГОНЫ Горизонтальные линейные несущие элементы, воспринимающие нагрузку от плит перекрытий и передающие эту нагрузку вместе с собственным весом на колонны или стены.

ПЕРЕКРЫТИЯ Горизонтальные несущие и ограждающие конструкции, разделяющие объем здания на отдельные этажи. Воспринимают всю полезную нагрузку (масса людей, оборудования, мебели) и передают ее на стены или отдельные опоры. Могут быть балочные и безбалочные

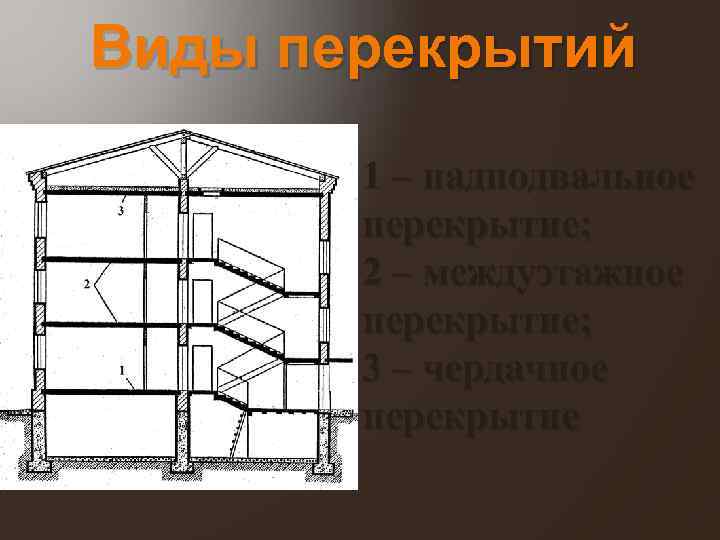

Виды перекрытий 1 – надподвальное перекрытие; 2 – междуэтажное перекрытие; 3 – чердачное перекрытие

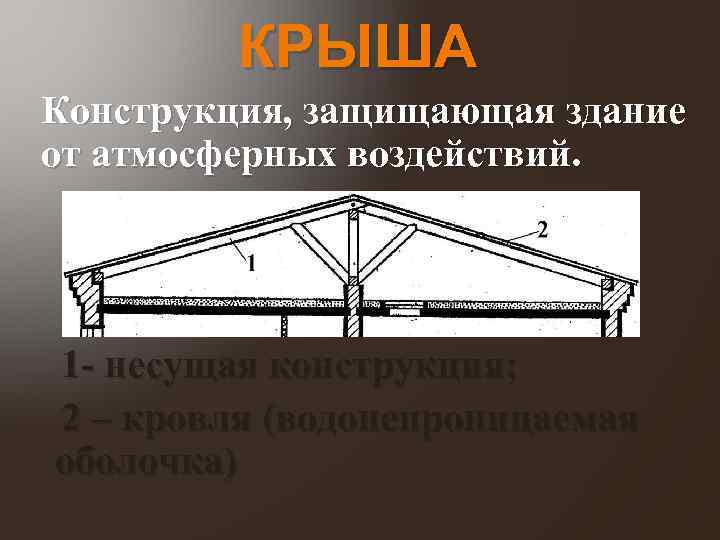

КРЫША Конструкция, защищающая здание от атмосферных воздействий. 1 - несущая конструкция; 2 – кровля (водонепроницаемая оболочка)

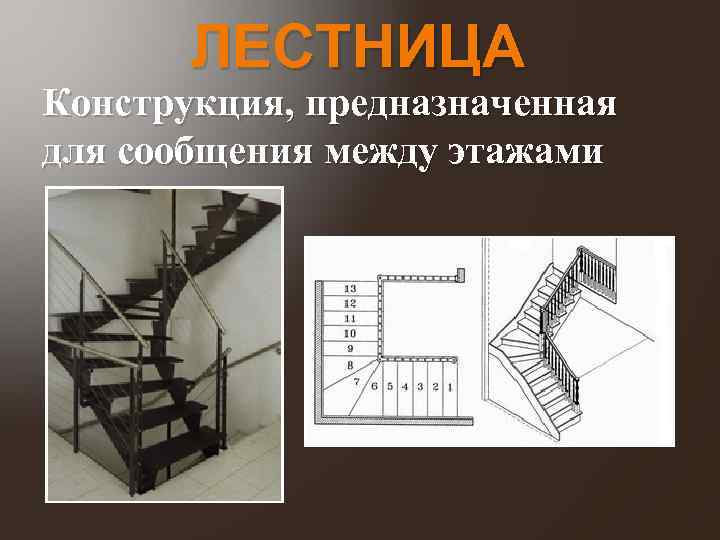

ЛЕСТНИЦА Конструкция, предназначенная для сообщения между этажами

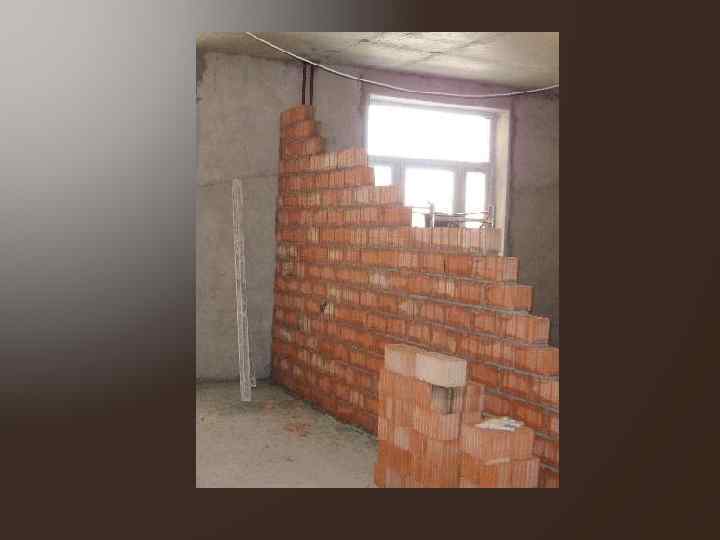

ПЕРЕГОРОДКИ Внутренние ненесущие стены, выполняющие только ограждающие функции (отделяют одно помещение от другого). Опираются на перекрытие!

ДВЕРИ Ограждающие конструкции, предназначенные для сообщения между отдельными помещениями или для связи с окружающей внешней средой. Состоят из проема в стене и дверного блока.

ОКНА Ограждающие конструкции, предназначенные для естественного освещения, зрительной связи внутреннего пространства с внешним миром и проветривания помещений

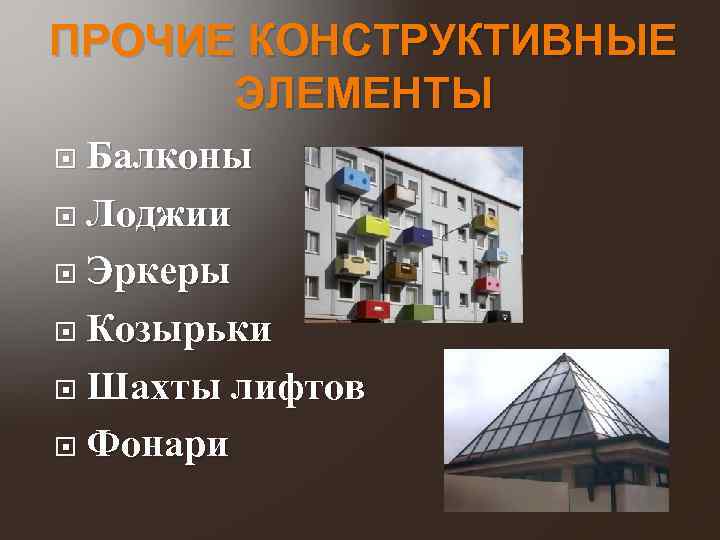

ПРОЧИЕ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ Балконы Лоджии Эркеры Козырьки Шахты Фонари лифтов

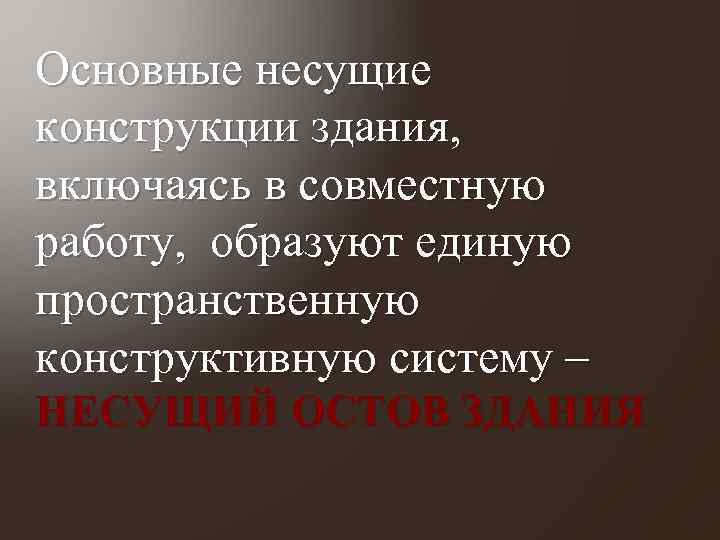

Основные несущие конструкции здания, включаясь в совместную работу, образуют единую пространственную конструктивную систему – НЕСУЩИЙ ОСТОВ ЗДАНИЯ

Тест по теме «Архитектурноконструктивные элементы зданий»

1. Дополнить предложение Несущие конструкции – это ____________________________________________

конструкции, которые воспринимают все нагрузки, возникающие в здании или действующие на здание

2. Выбрать номера правильных ответов К ограждающим конструкциям относят а) стены б) перегородки в) перекрытия г) колонны д) окна е) лестницы ж) двери з) фундаменты

а) стены б) перегородки в) перекрытия д) окна ж) двери

3. Дополнить предложение Конструкция крыши включает в себя____________________

Несущую конструкцию и водонепроницаемую оболочку - кровлю

4. Установить соответствие а. Несущие стены б. Самонесущие стены в. Ненесущие стены 1. Не несут никакую нагрузку, собственный вес передают на другие конструкции 2. Воспринимают нагрузку от вышележащих конструкций и передают ее на фундамент 3. Несут нагрузку только от собственного веса и передают ее на фундамент

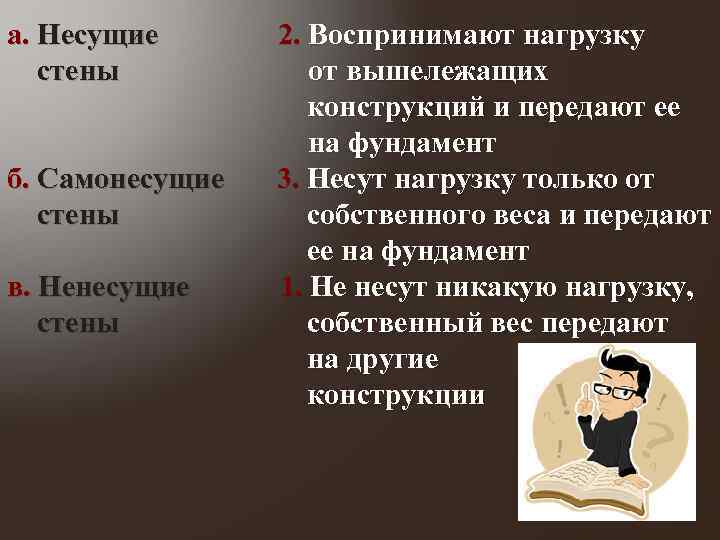

а. Несущие стены б. Самонесущие стены в. Ненесущие стены 2. Воспринимают нагрузку от вышележащих конструкций и передают ее на фундамент 3. Несут нагрузку только от собственного веса и передают ее на фундамент 1. Не несут никакую нагрузку, собственный вес передают на другие конструкции

5. Дополнить предложение Фундамент – это _________________________

подземная часть здания, которая воспринимает на себя всю нагрузку от здания и действующих на него сил и передает эту нагрузку на грунт
