Архитектурно-строительное проектирование промышленных предприятий Тема 1

Все, что построено на Земле, называют сооружениями. Здание - это наземное сооружение, заключающее в себе внутреннее пространство, предназначенное и приспособленное для разнообразной деятельности человека.

В зависимости от назначения все здания подразделяют на гражданские, промышленные и сельскохозяйственные. К гражданским зданиям - относят жилые и общественные здания (детские сады, школы, средние и высшие учебные заведения, театры, торговые центры, вокзалы, административные здания и др. ) Промышленные здания и сооружения предназначены для размещения машин, механизмов и оборудования, применяемых для выпуска промышленной продукции. Сельскохозяйственные производственные здания и сооружения служат для различных отраслей сельскохозяйственного производства.

Проект организации производства халвы в МПК "Крекер" для ОАО "РОТ ФРОНТ" г. Москва

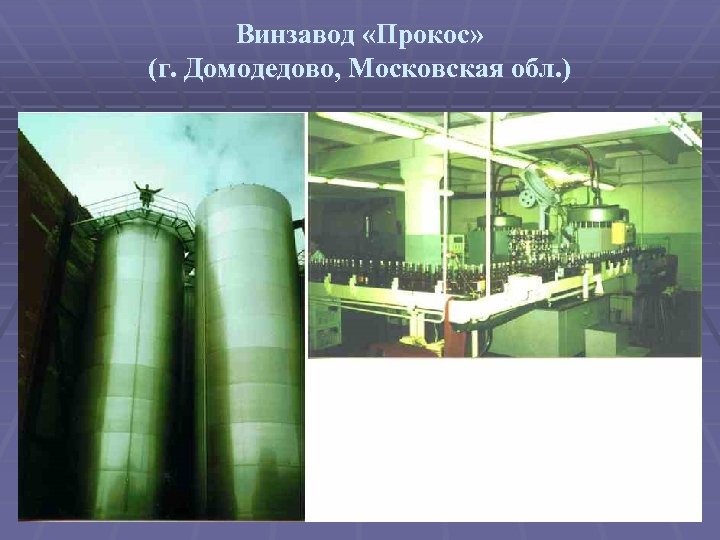

Винзавод «Прокос» (г. Домодедово, Московская обл. )

Завод по производству кофе растворимого ОАО «Русский продукт» (г. Детчино, Калужская обл. )

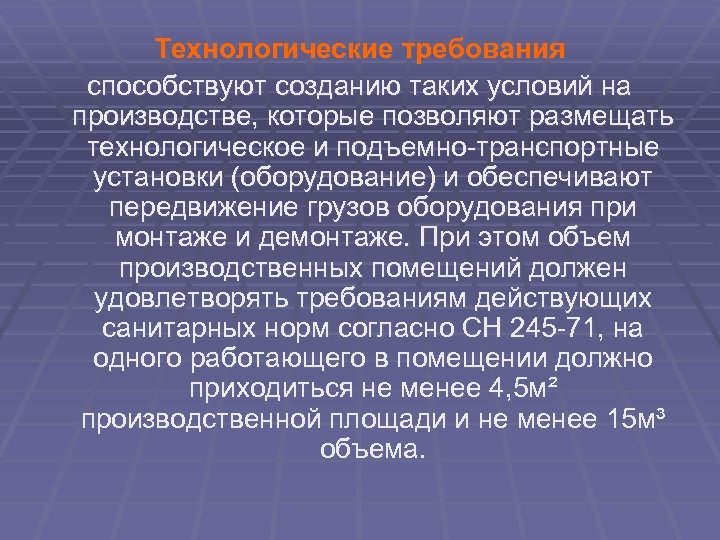

Технологические требования способствуют созданию таких условий на производстве, которые позволяют размещать технологическое и подъемно-транспортные установки (оборудование) и обеспечивают передвижение грузов оборудования при монтаже и демонтаже. При этом объем производственных помещений должен удовлетворять требованиям действующих санитарных норм согласно СН 245 -71, на одного работающего в помещении должно приходиться не менее 4, 5 м² производственной площади и не менее 15 м³ объема.

Технические требования охватывают вопросы прочности, долговечности и пожарной безопасности зданий.

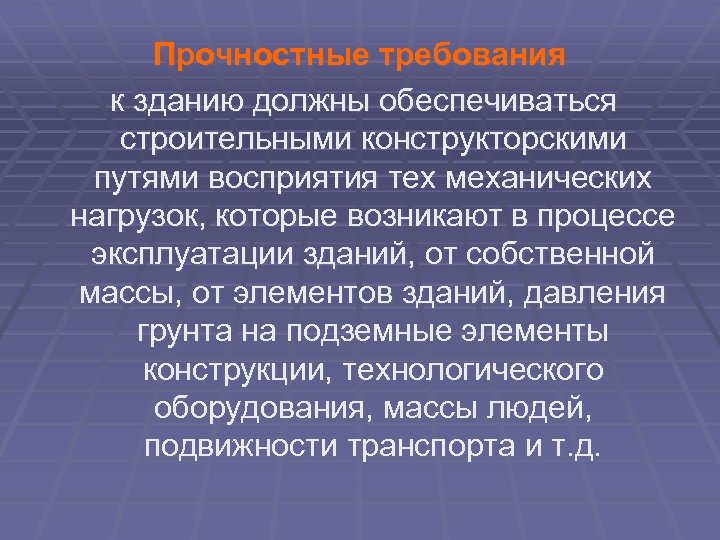

Прочностные требования к зданию должны обеспечиваться строительными конструкторскими путями восприятия тех механических нагрузок, которые возникают в процессе эксплуатации зданий, от собственной массы, от элементов зданий, давления грунта на подземные элементы конструкции, технологического оборудования, массы людей, подвижности транспорта и т. д.

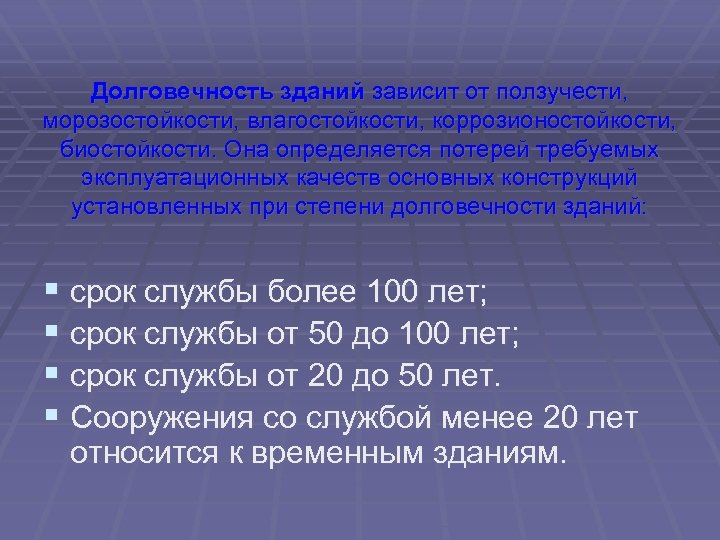

Долговечность зданий зависит от ползучести, морозостойкости, влагостойкости, коррозионостойкости, биостойкости. Она определяется потерей требуемых эксплуатационных качеств основных конструкций установленных при степени долговечности зданий: § срок службы более 100 лет; § срок службы от 50 до 100 лет; § срок службы от 20 до 50 лет. § Сооружения со службой менее 20 лет относится к временным зданиям.

ООО "Сотницынский дрожжевой завод" (Рязанская обл. )

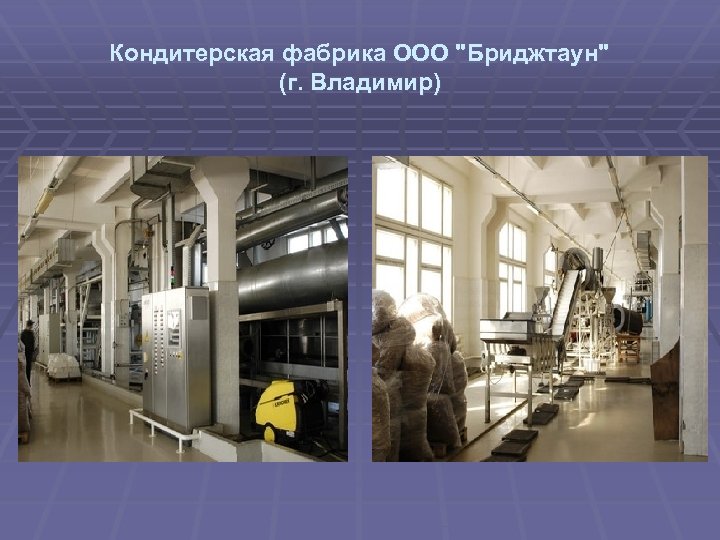

Кондитерская фабрика ООО "Бриджтаун" (г. Владимир)

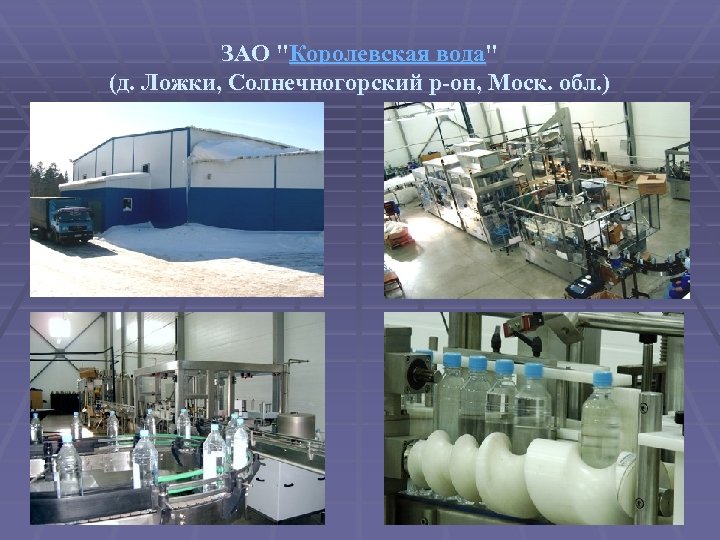

ЗАО "Королевская вода" (д. Ложки, Солнечногорский р-он, Моск. обл. )

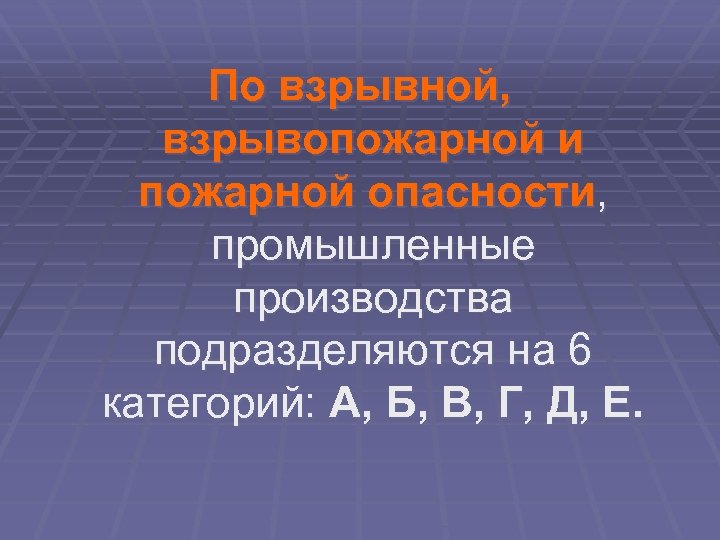

По взрывной, взрывопожарной и пожарной опасности, промышленные производства подразделяются на 6 категорий: А, Б, В, Г, Д, Е.

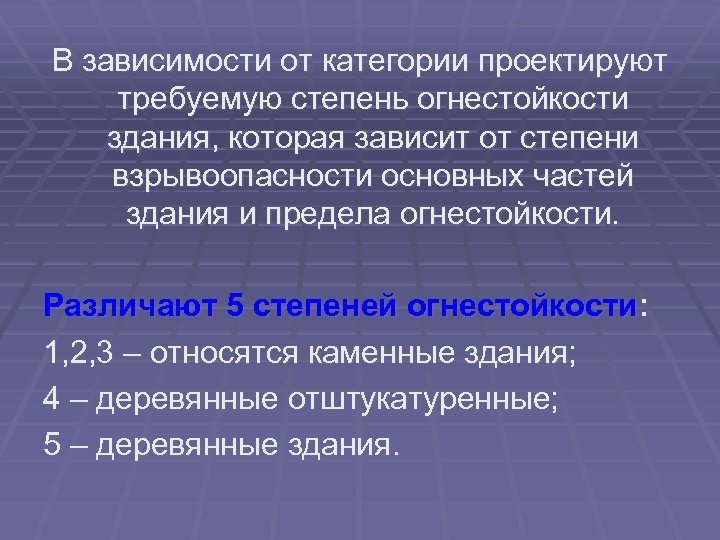

В зависимости от категории проектируют требуемую степень огнестойкости здания, которая зависит от степени взрывоопасности основных частей здания и предела огнестойкости. Различают 5 степеней огнестойкости: 1, 2, 3 – относятся каменные здания; 4 – деревянные отштукатуренные; 5 – деревянные здания.

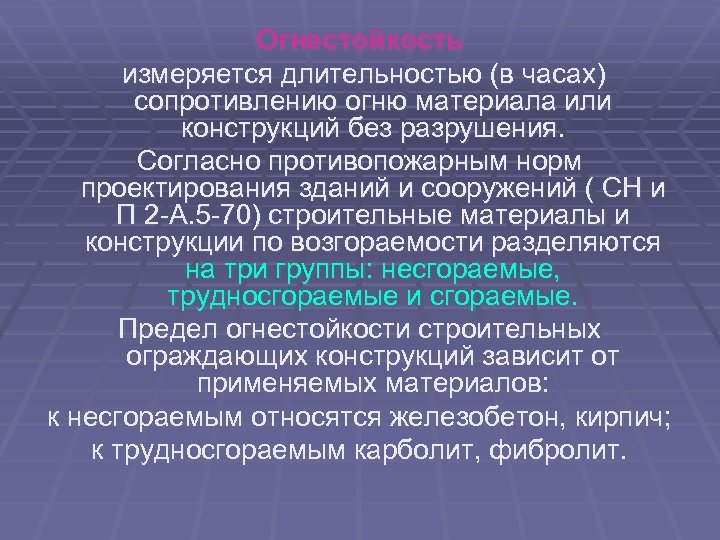

Огнестойкость измеряется длительностью (в часах) сопротивлению огню материала или конструкций без разрушения. Согласно противопожарным норм проектирования зданий и сооружений ( СН и П 2 -А. 5 -70) строительные материалы и конструкции по возгораемости разделяются на три группы: несгораемые, трудносгораемые и сгораемые. Предел огнестойкости строительных ограждающих конструкций зависит от применяемых материалов: к несгораемым относятся железобетон, кирпич; к трудносгораемым карболит, фибролит.

Чаеразвесочная фабрика "AHMAD TEA" (Московская обл. , Мытищинский р-н)

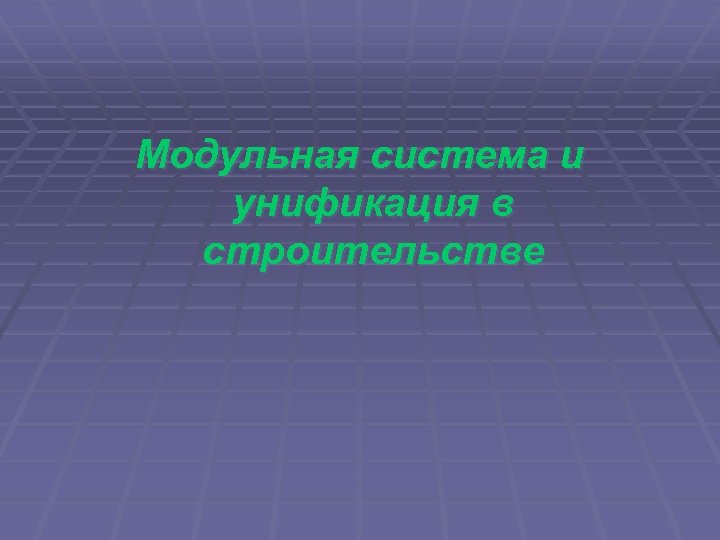

Модульная система и унификация в строительстве

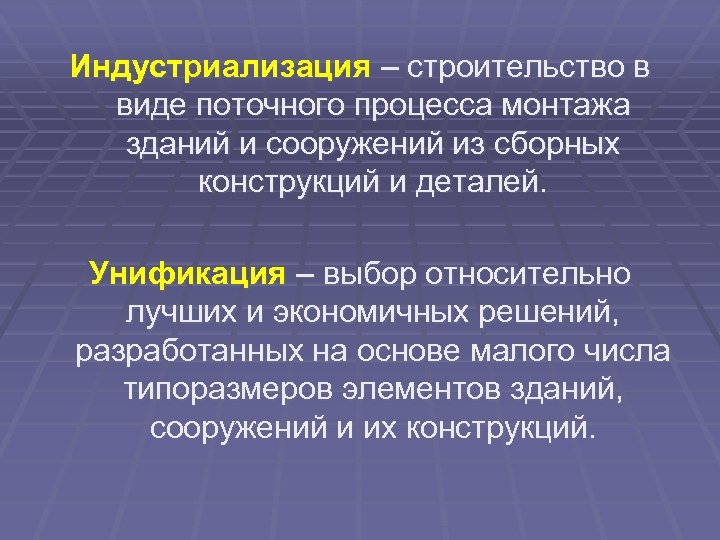

Индустриализация – строительство в виде поточного процесса монтажа зданий и сооружений из сборных конструкций и деталей. Унификация – выбор относительно лучших и экономичных решений, разработанных на основе малого числа типоразмеров элементов зданий, сооружений и их конструкций.

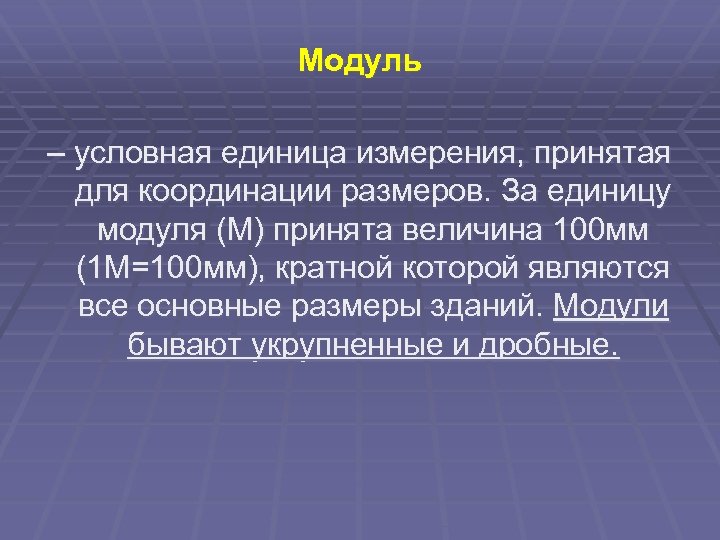

Модуль – условная единица измерения, принятая для координации размеров. За единицу модуля (М) принята величина 100 мм (1 М=100 мм), кратной которой являются все основные размеры зданий. Модули бывают укрупненные и дробные.

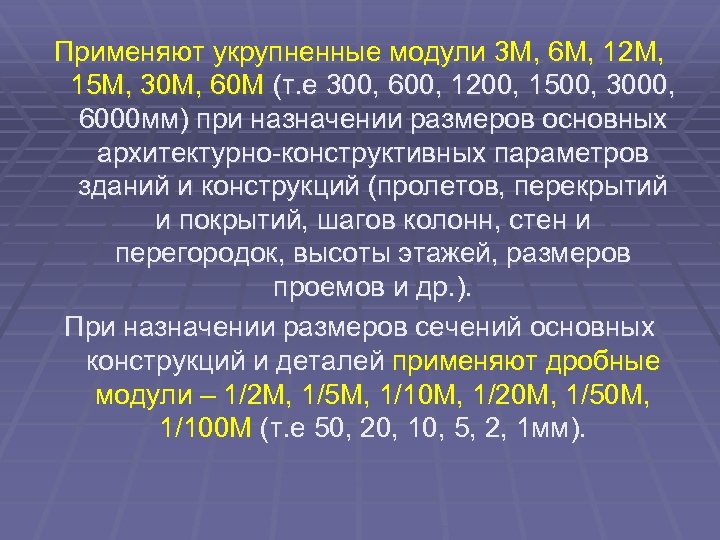

Применяют укрупненные модули 3 М, 6 М, 12 М, 15 М, 30 М, 60 М (т. е 300, 600, 1200, 1500, 3000, 6000 мм) при назначении размеров основных архитектурно-конструктивных параметров зданий и конструкций (пролетов, перекрытий и покрытий, шагов колонн, стен и перегородок, высоты этажей, размеров проемов и др. ). При назначении размеров сечений основных конструкций и деталей применяют дробные модули – 1/2 М, 1/5 М, 1/10 М, 1/20 М, 1/50 М, 1/100 М (т. е 50, 20, 10, 5, 2, 1 мм).

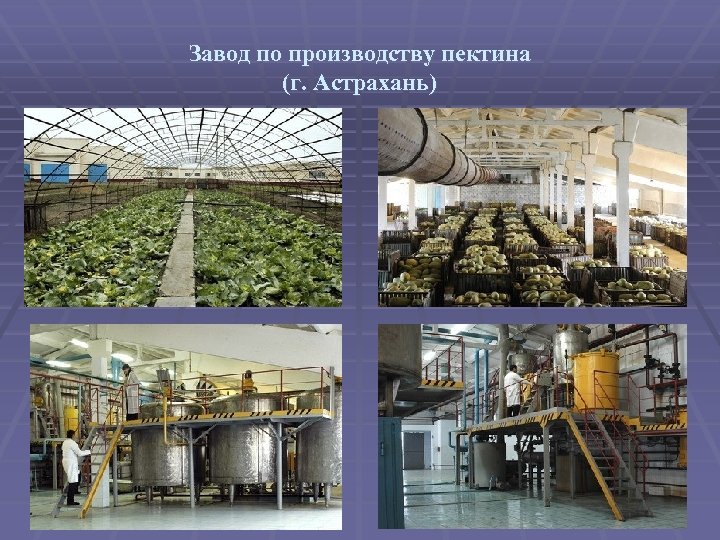

Завод по производству пектина (г. Астрахань)

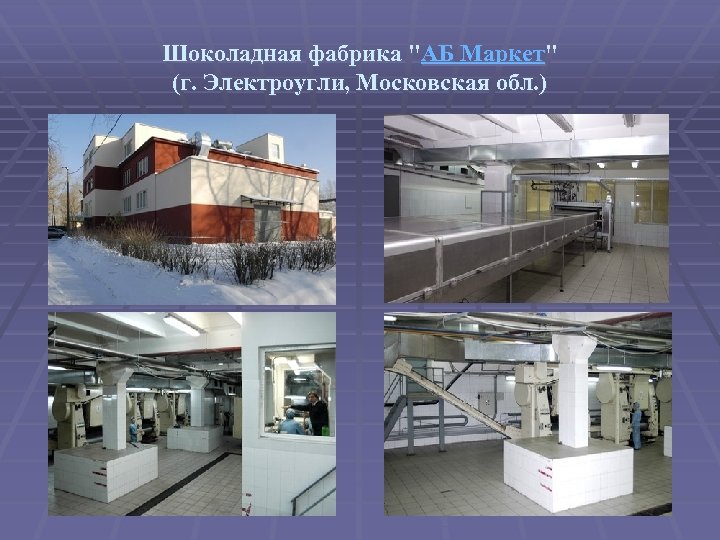

Шоколадная фабрика "АБ Маркет" (г. Электроугли, Московская обл. )
