Архитектура XVI в. Многообразие конструктивных типов храмов
В 1510 присоединен Псков, в 1514 взят Смоленск, в 1523 присоединен последний – Северский – удел. В 1552 г. покорено Казанское ханство, в 1554 – Астраханское ханство. В 1547 г. Иван Грозный венчается на царство
Четырехстолпные храмы, развивающие раннемосковскую традицию

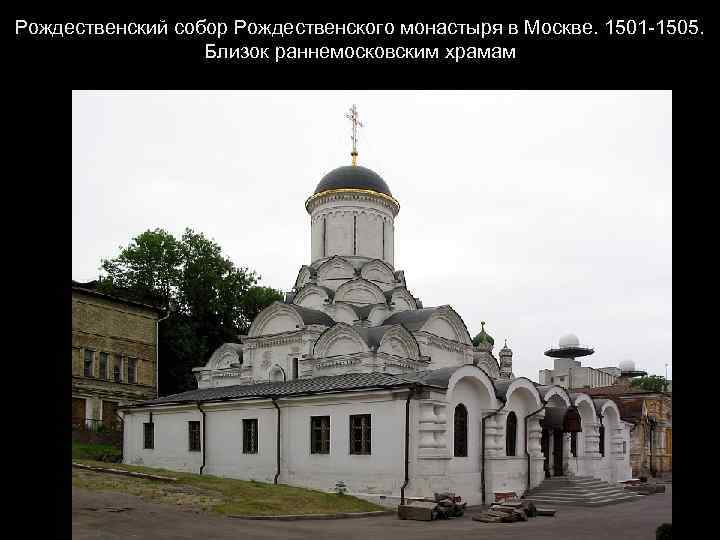

Рождественский собор Рождественского монастыря в Москве. 1501 -1505. Близок раннемосковским храмам

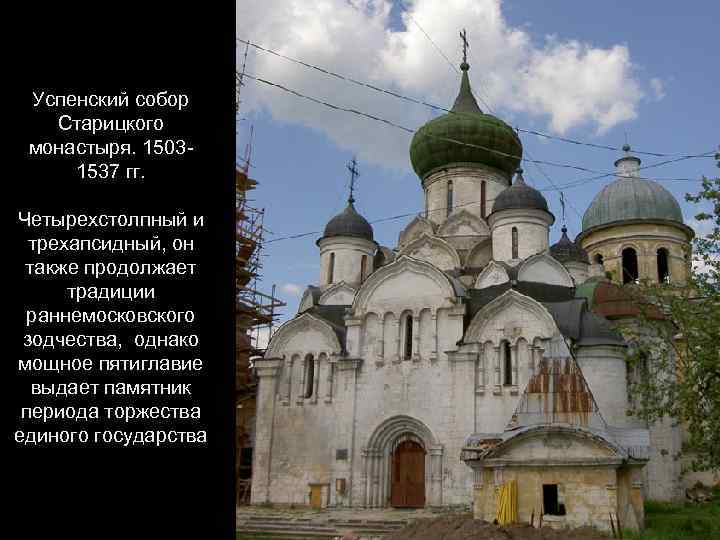

Успенский собор Старицкого монастыря. 15031537 гг. Четырехстолпный и трехапсидный, он также продолжает традиции раннемосковского зодчества, однако мощное пятиглавие выдает памятник периода торжества единого государства

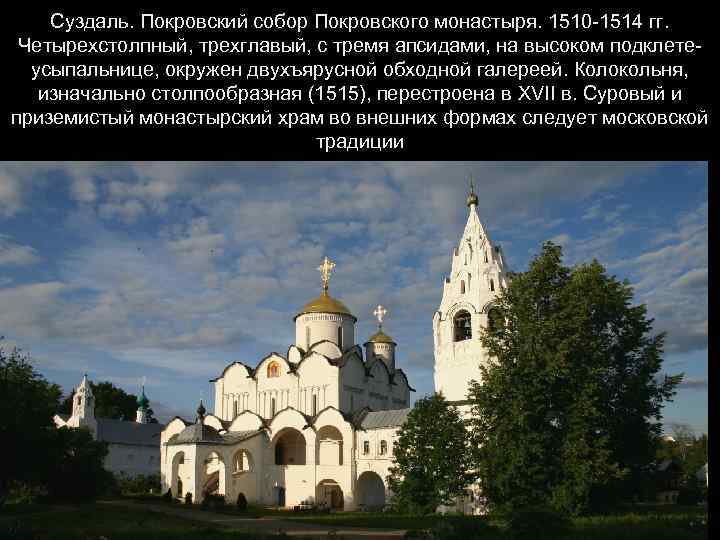

Суздаль. Покровский собор Покровского монастыря. 1510 -1514 гг. Четырехстолпный, трехглавый, с тремя апсидами, на высоком подклетеусыпальнице, окружен двухъярусной обходной галереей. Колокольня, изначально столпообразная (1515), перестроена в XVII в. Суровый и приземистый монастырский храм во внешних формах следует московской традиции
Церковь Преображения в Вязёмах (быв. Вотчине Годуновых). 1598– 1600 г. Двухъярусная звонница характерна для этого времени

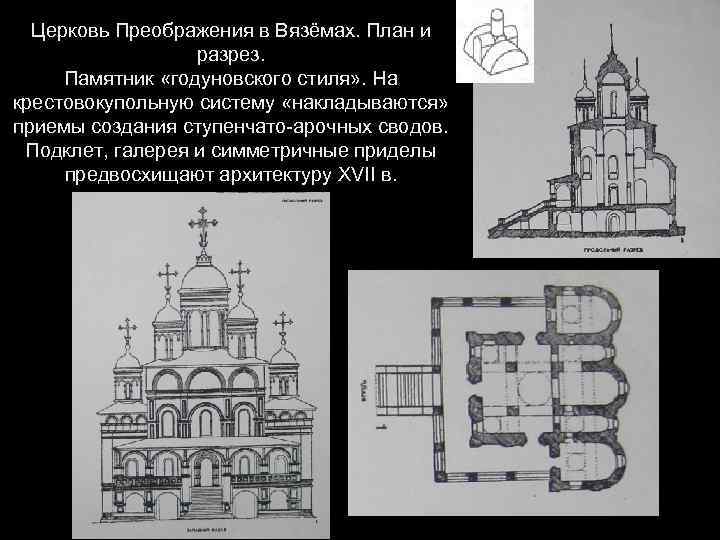

Церковь Преображения в Вязёмах. План и разрез. Памятник «годуновского стиля» . На крестовокупольную систему «накладываются» приемы создания ступенчато-арочных сводов. Подклет, галерея и симметричные приделы предвосхищают архитектуру XVII в.
Храмы «на соборное дело» по образцу Успенского собора Московского Кремля

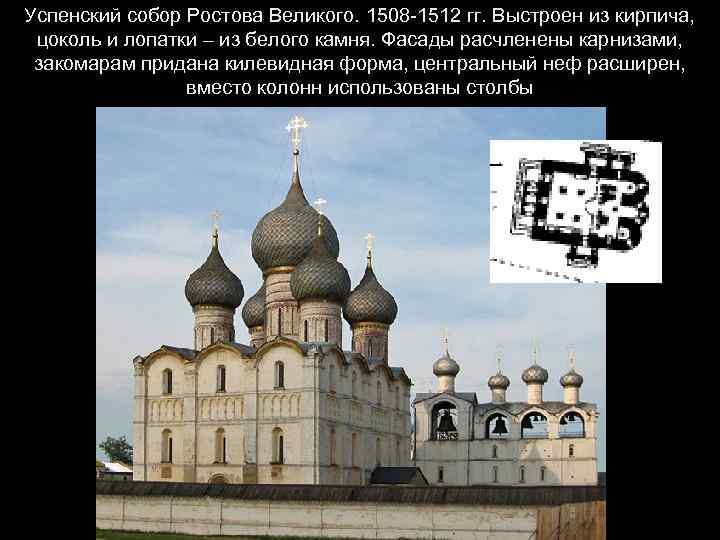

Успенский собор Ростова Великого. 1508 -1512 гг. Выстроен из кирпича, цоколь и лопатки – из белого камня. Фасады расчленены карнизами, закомарам придана килевидная форма, центральный неф расширен, вместо колонн использованы столбы

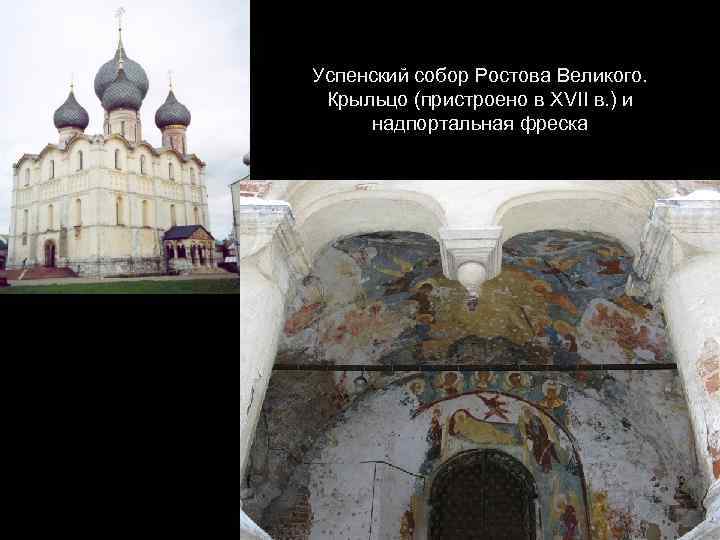

Успенский собор Ростова Великого. Крыльцо (пристроено в XVII в. ) и надпортальная фреска
Смоленский собор Новодевичьего монастыря. 1524 -1526 гг. (по последним данным, середина XVI в. ). Аркатурно-колончатый пояс отсутствует. Высота (с подклетом) 42, 5 м. Монастырь основан в память отвоевания Смоленска у Литвы в 1524 г.

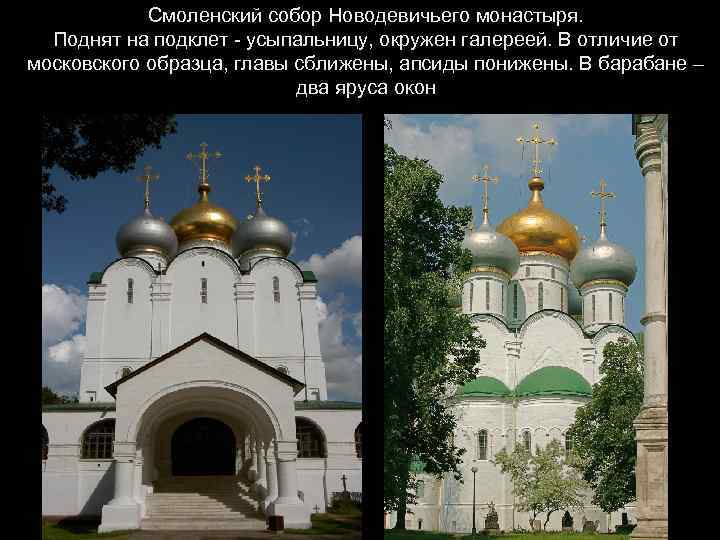

Смоленский собор Новодевичьего монастыря. Поднят на подклет - усыпальницу, окружен галереей. В отличие от московского образца, главы сближены, апсиды понижены. В барабане – два яруса окон

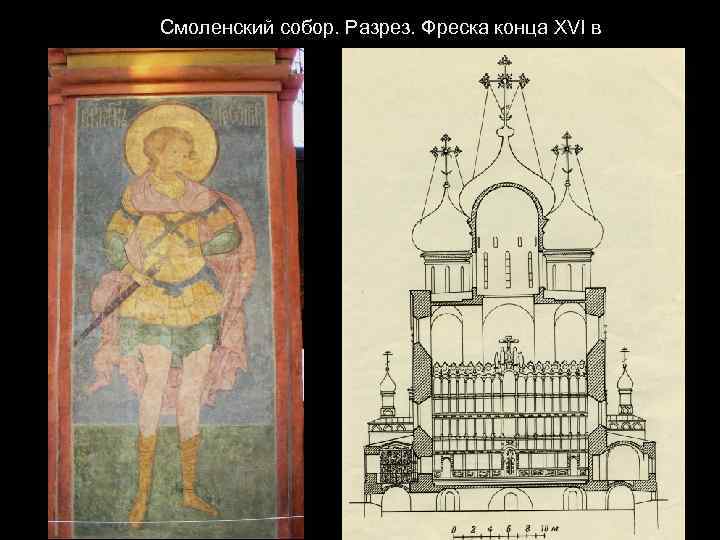

Смоленский собор. Разрез. Фреска конца XVI в
Иконостас Смоленского собора. XVII в. Дионисий. Богоматерь Смоленская. 1482 г.

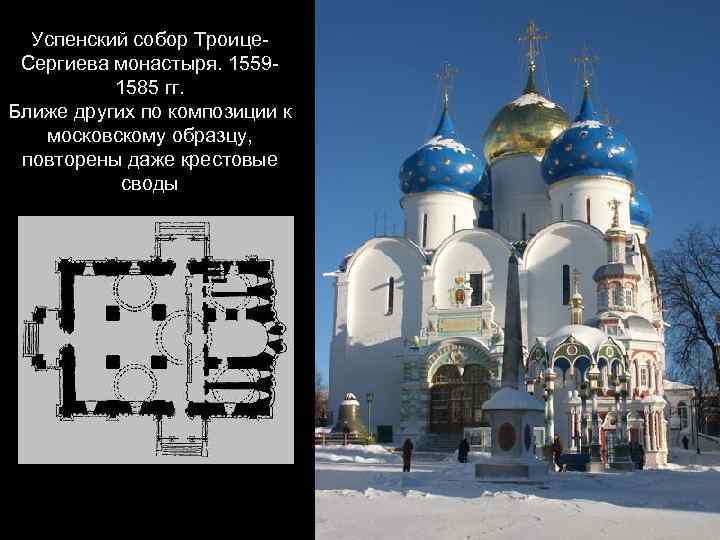

Успенский собор Троице. Сергиева монастыря. 15591585 гг. Ближе других по композиции к московскому образцу, повторены даже крестовые своды
Успенский собор Троице -Сергиева монастыря. Барабаны были надстроены в XVIII в. в связи с возведением колокольни, превысившей колокольню Ивана Великого. Тогда и собор стал выше московского Успенского

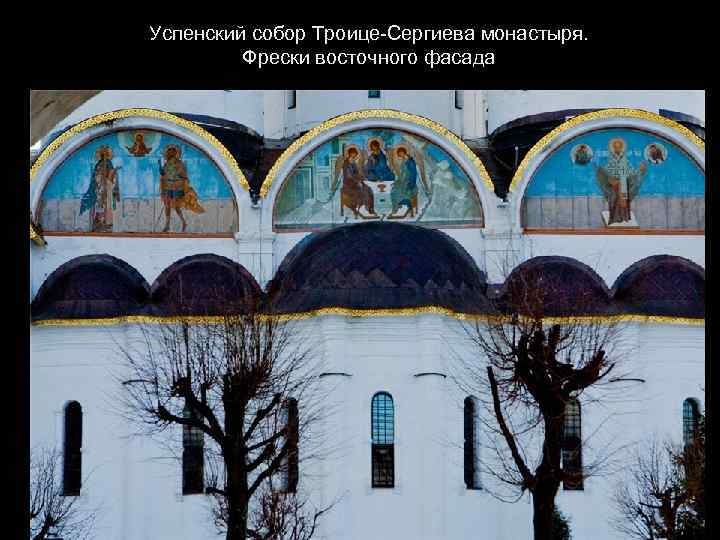

Успенский собор Троице-Сергиева монастыря. Фрески восточного фасада

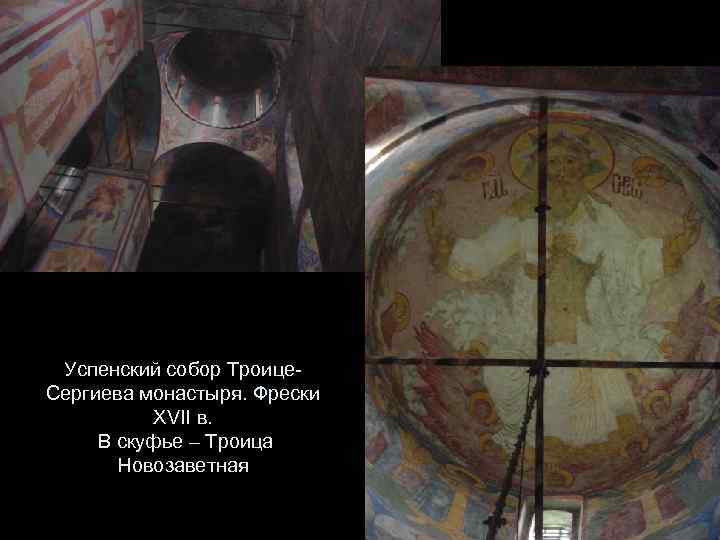

Успенский собор Троице. Сергиева монастыря. Фрески XVII в. В скуфье – Троица Новозаветная

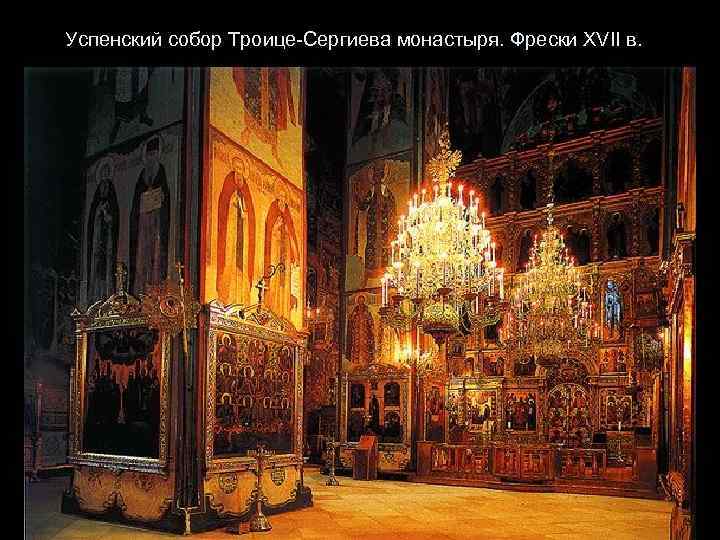

Успенский собор Троице-Сергиева монастыря. Фрески XVII в.

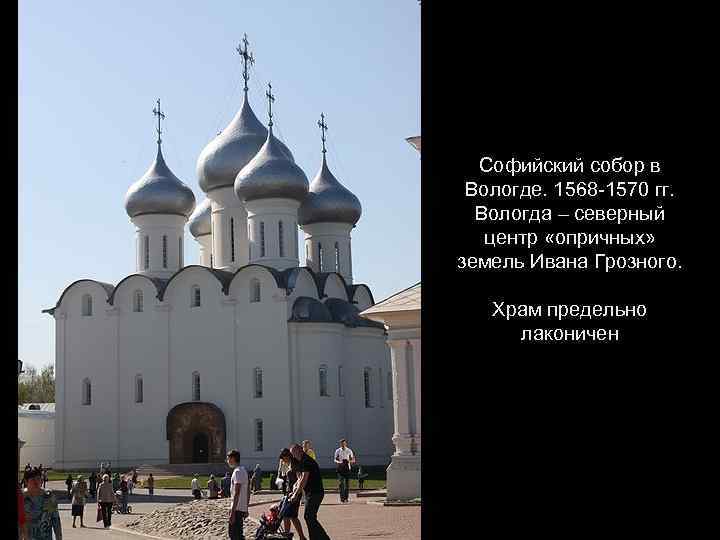

Софийский собор в Вологде. 1568 -1570 гг. Вологда – северный центр «опричных» земель Ивана Грозного. Храм предельно лаконичен
Софийский собор в Вологде до перестройки XVII в.
Софийский собор в Вологде. Вседержитель. Фреска главного купола XVII в. Росписи выполнены ярославскими художниками под руководством Д. Плеханова
Софийский собор в Вологде. «Исцеление бесноватого» и фрагмент «Страшного суда» . Фрески XVII в.
Бесстолпные храмы со ступенчатыми и сомкнутыми сводами

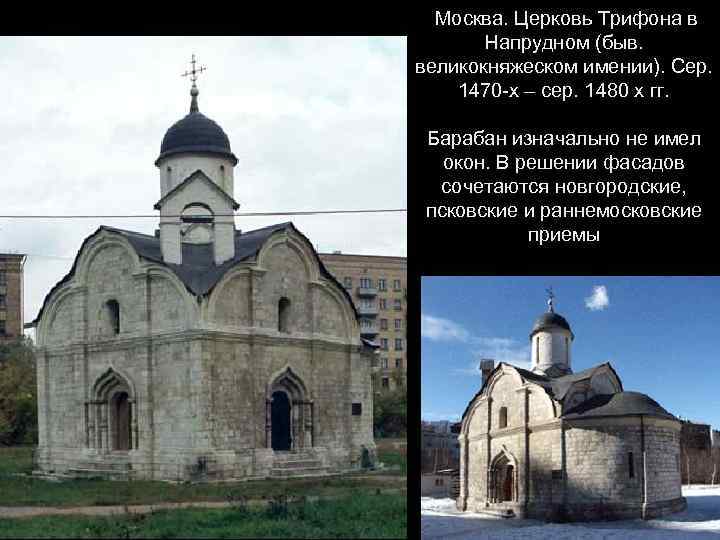

Москва. Церковь Трифона в Напрудном (быв. великокняжеском имении). Сер. 1470 -х – сер. 1480 х гг. Барабан изначально не имел окон. В решении фасадов сочетаются новгородские, псковские и раннемосковские приемы

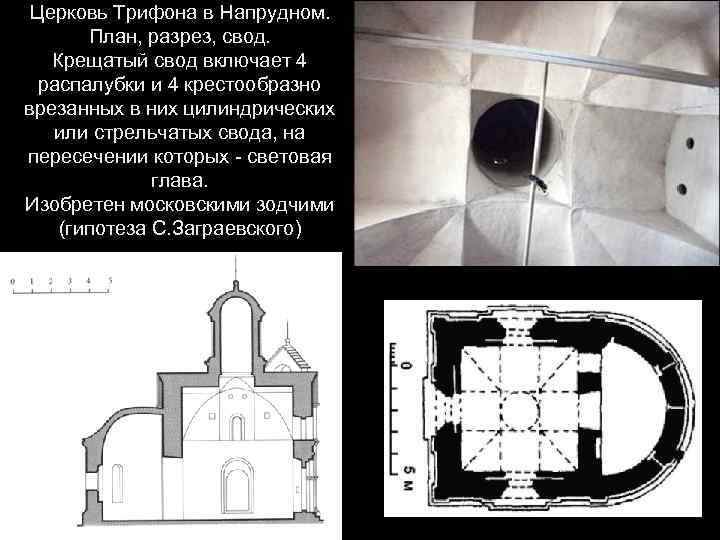

Церковь Трифона в Напрудном. План, разрез, свод. Крещатый свод включает 4 распалубки и 4 крестообразно врезанных в них цилиндрических или стрельчатых свода, на пересечении которых - световая глава. Изобретен московскими зодчими (гипотеза С. Заграевского)

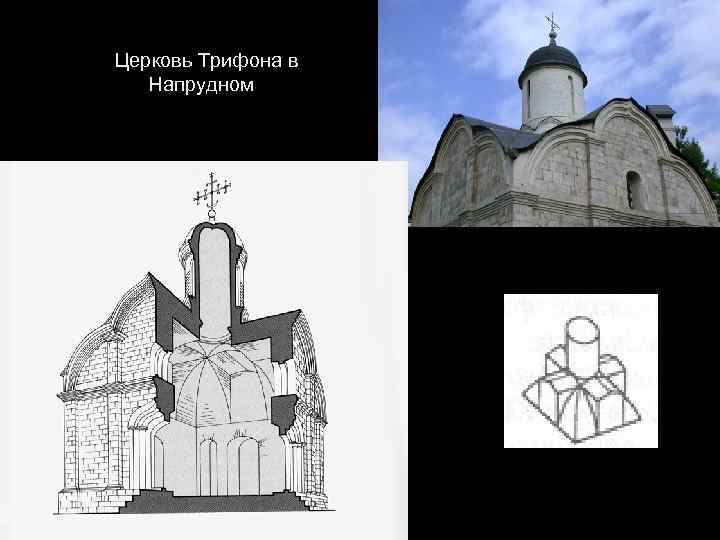

Церковь Трифона в Напрудном

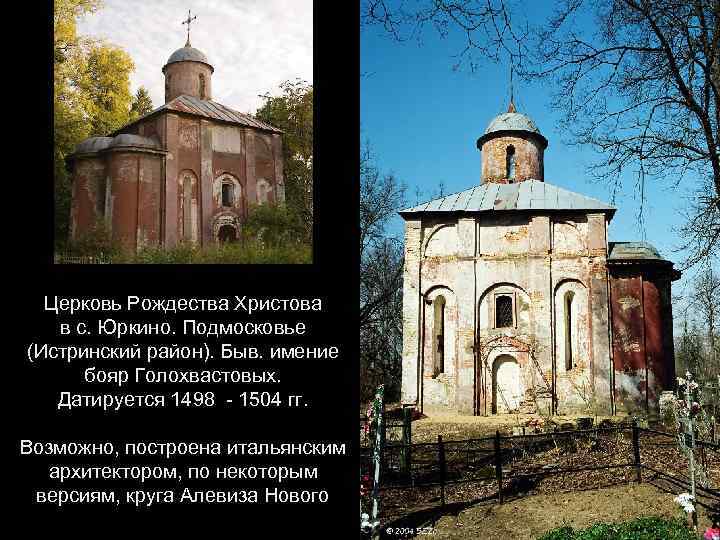

Церковь Рождества Христова в с. Юркино. Подмосковье (Истринский район). Быв. имение бояр Голохвастовых. Датируется 1498 - 1504 гг. Возможно, построена итальянским архитектором, по некоторым версиям, круга Алевиза Нового

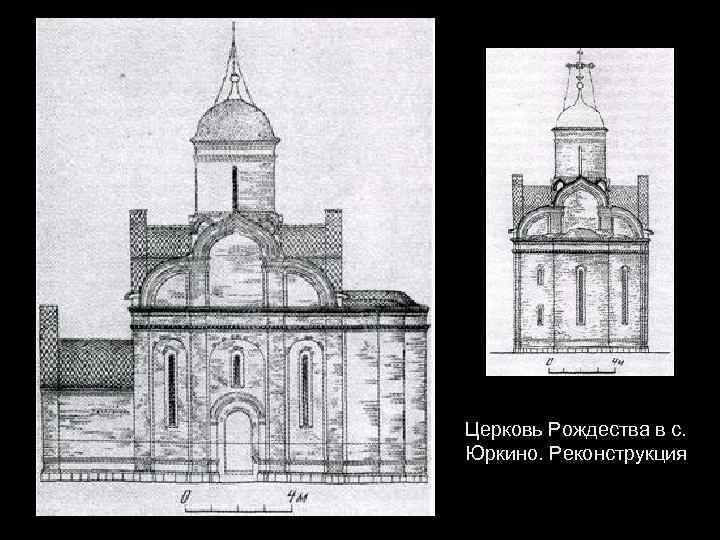

Церковь Рождества в с. Юркино. Реконструкция

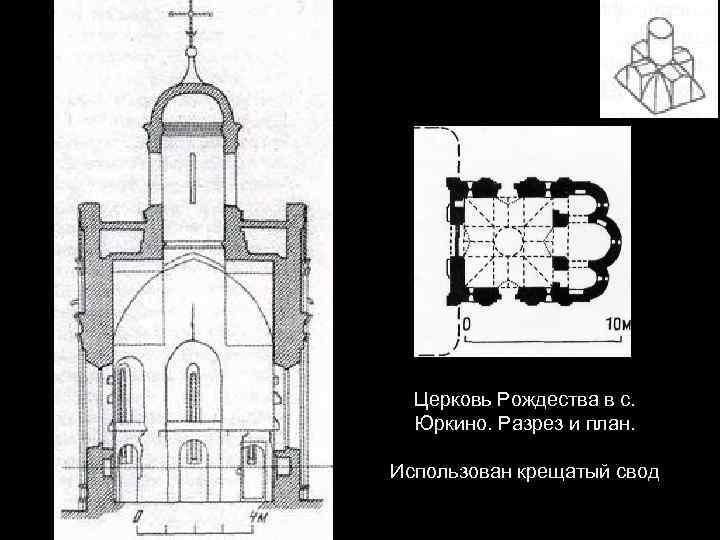

Церковь Рождества в с. Юркино. Разрез и план. Использован крещатый свод

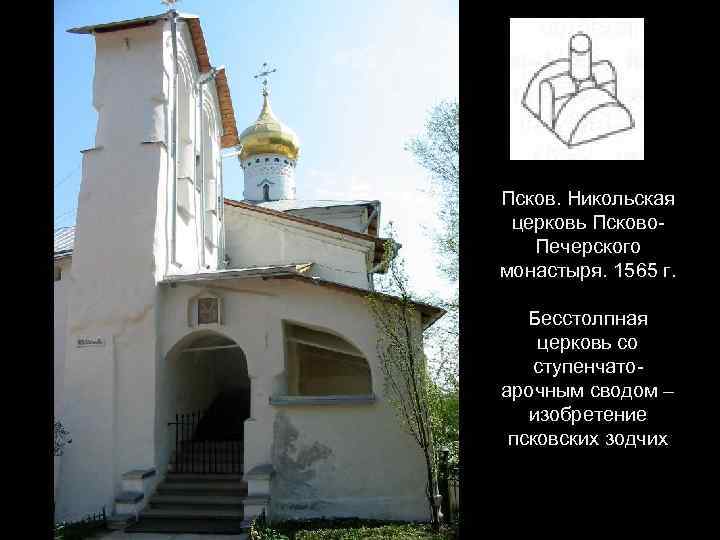

Псков. Никольская церковь Псково. Печерского монастыря. 1565 г. Бесстолпная церковь со ступенчатоарочным сводом – изобретение псковских зодчих

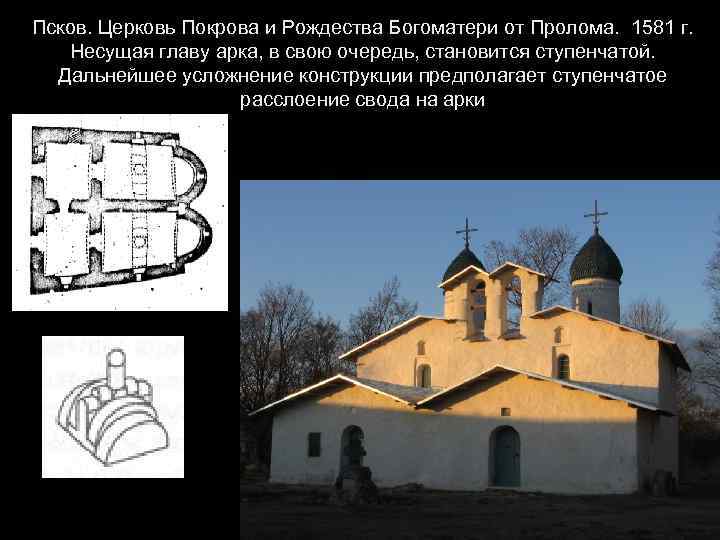

Псков. Церковь Покрова и Рождества Богоматери от Пролома. 1581 г. Несущая главу арка, в свою очередь, становится ступенчатой. Дальнейшее усложнение конструкции предполагает ступенчатое расслоение свода на арки
Москва. Старый (Донской, первоначально Похвалы Богоматери) собор Донского монастыря (1591 -1593 гг. ) Приделы, трапезная и колокольня – XVII в. Барабан и глава изменены в XVIII в. Первый бесстолпный монастырский собор. Свод – сочетание крещатого и ступенчато-арочного
Старый собор Донского монастыря. Свод «замаскирован» пирамидой кокошников, на фасадах сохранено трехчастное деление на прясла. Монастырь основан в память избавления Москвы от нашествия Казы Гирея в 1591 г. По некоторым предположениям, автором мог быть московский зодчий Федор Конь
Феофан Грек. Богоматерь Донская. Икона XIV в. Богоматерь Донская. Икона XVI в.

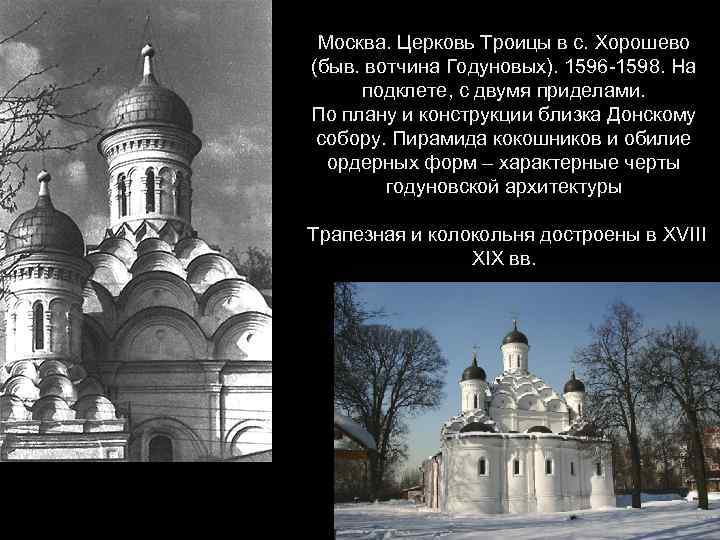

Москва. Церковь Троицы в с. Хорошево (быв. вотчина Годуновых). 1596 -1598. На подклете, с двумя приделами. По плану и конструкции близка Донскому собору. Пирамида кокошников и обилие ордерных форм – характерные черты годуновской архитектуры Трапезная и колокольня достроены в XVIII XIX вв.

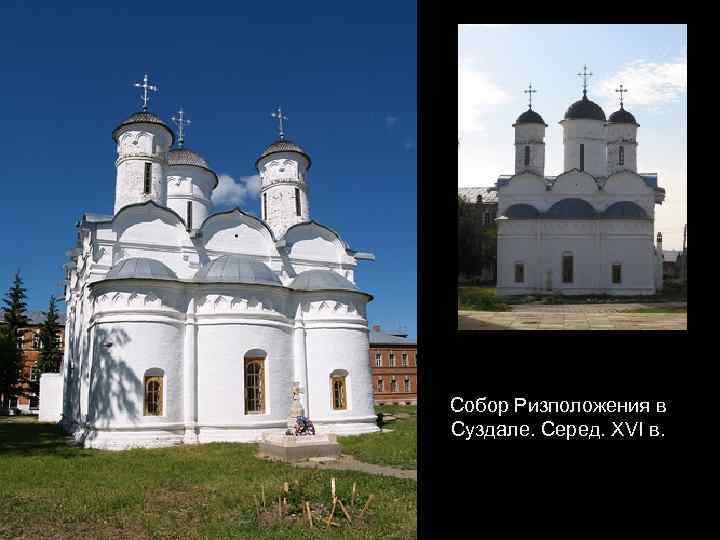

Собор Ризположения в Суздале. Серед. XVI в.

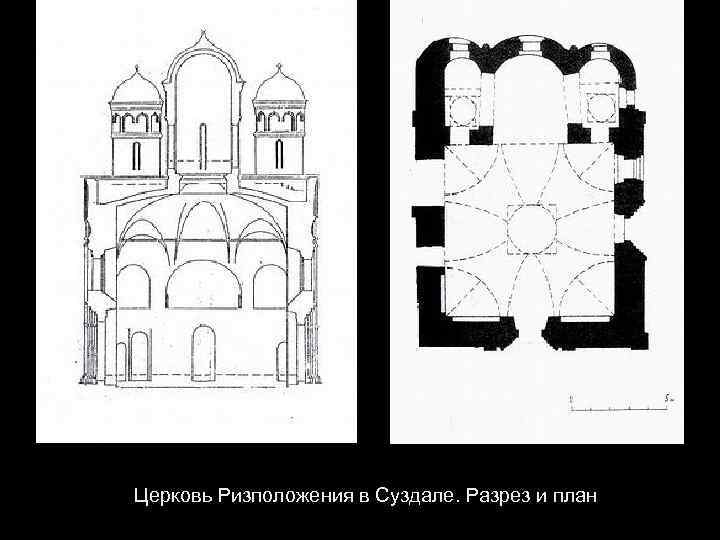

Церковь Ризположения в Суздале. Разрез и план

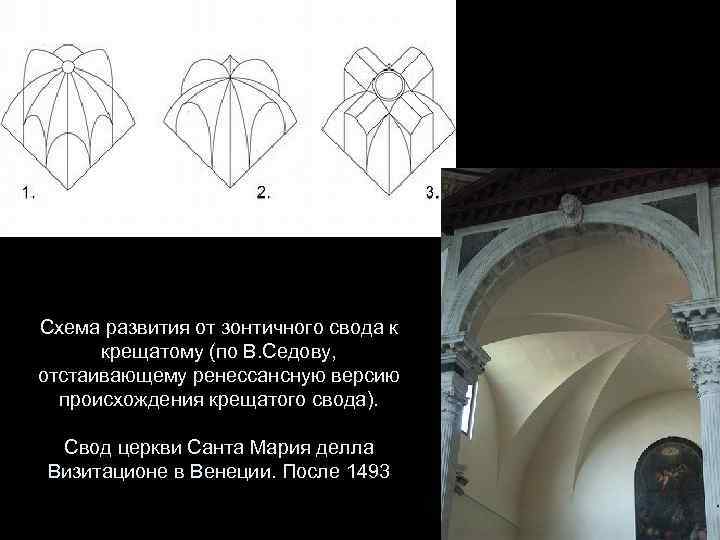

Схема развития от зонтичного свода к крещатому (по В. Седову, отстаивающему ренессансную версию происхождения крещатого свода). Свод церкви Санта Мария делла Визитационе в Венеции. После 1493
Столпообразные храмы
Алевиз Новый. Собор Петра Митрополита в Высоко-Петровском монастыре. 1514 -1517 Имеет восьмилепестковый план и восьмигранный барабан. Перестроен в XVII в. Для сравнения: Ф. Брунеллески. Ораторий Дельи Анжели во Флоренции. 1434 -1436

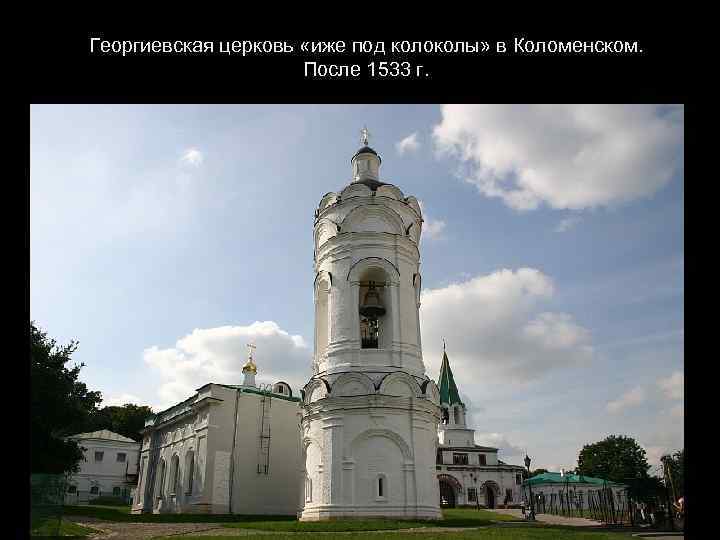

Георгиевская церковь «иже под колоколы» в Коломенском. После 1533 г.
Церковь Усекновения главы Иоанна Предтечи в Дьяково. 1547 или 1551 г. Построен либо в память венчания Ивана Грозного на царство, либо в моление о сыне

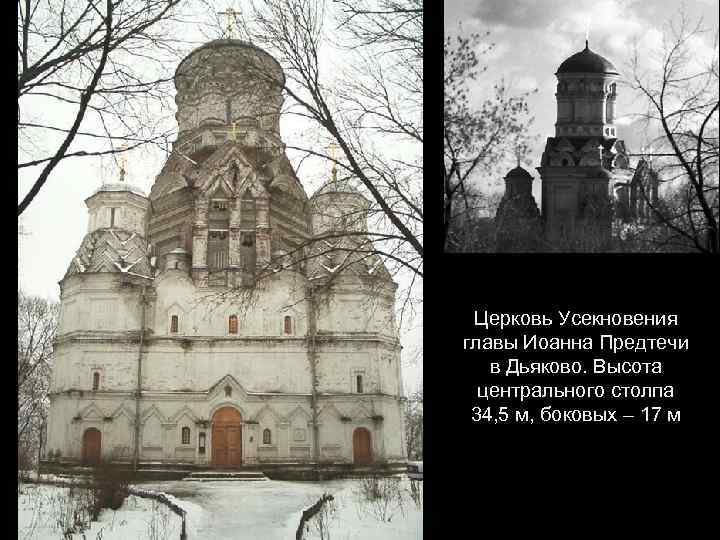

Церковь Усекновения главы Иоанна Предтечи в Дьяково. Высота центрального столпа 34, 5 м, боковых – 17 м

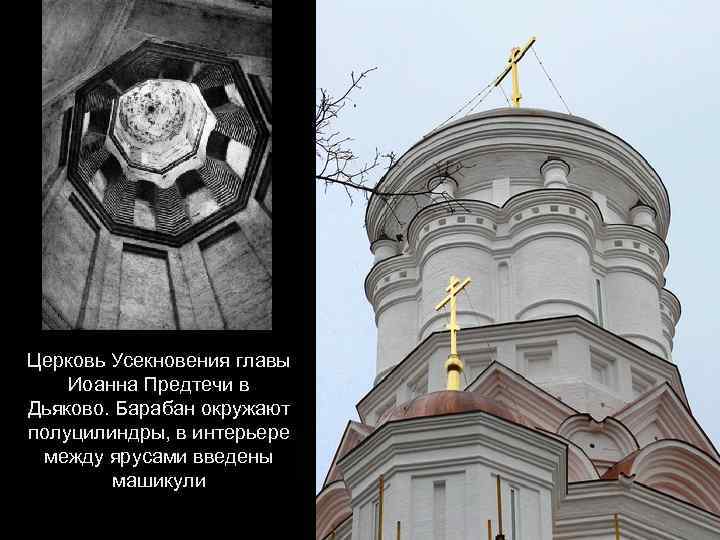

Церковь Усекновения главы Иоанна Предтечи в Дьяково. Барабан окружают полуцилиндры, в интерьере между ярусами введены машикули

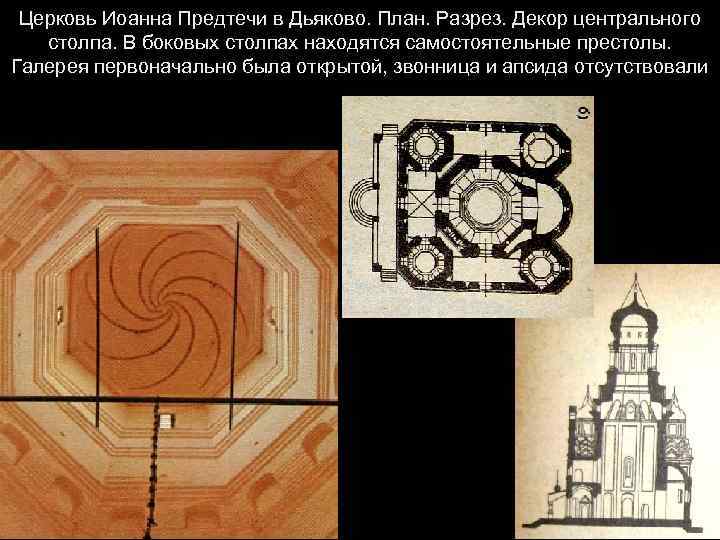

Церковь Иоанна Предтечи в Дьяково. План. Разрез. Декор центрального столпа. В боковых столпах находятся самостоятельные престолы. Галерея первоначально была открытой, звонница и апсида отсутствовали
Иоанн Предтеча. Икона XVI в. ГТГ

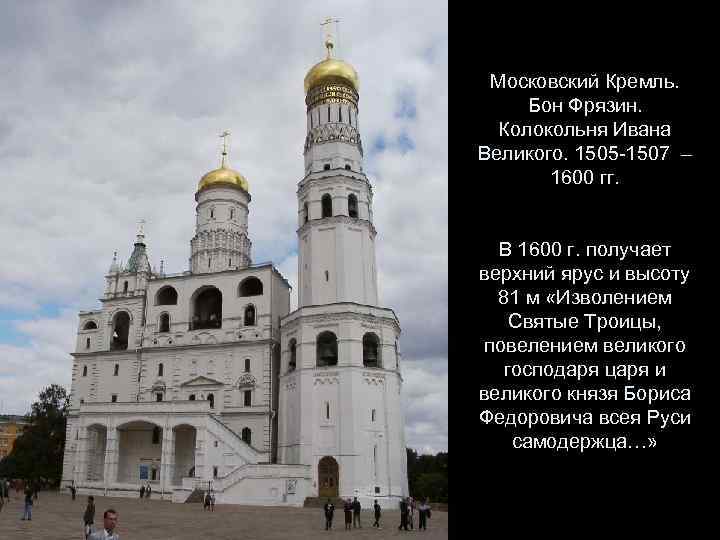

Московский Кремль. Бон Фрязин. Колокольня Ивана Великого. 1505 -1507 – 1600 гг. В 1600 г. получает верхний ярус и высоту 81 м «Изволением Святые Троицы, повелением великого господаря царя и великого князя Бориса Федоровича всея Руси самодержца…»
Шатровые храмы

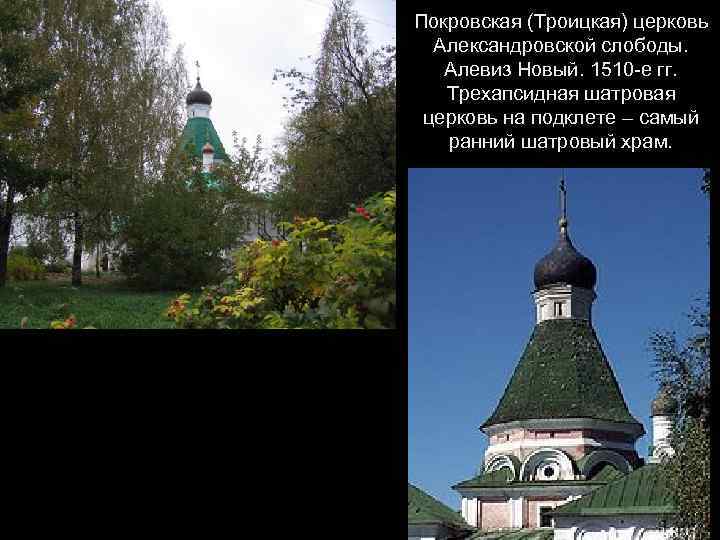

Покровская (Троицкая) церковь Александровской слободы. Алевиз Новый. 1510 -е гг. Трехапсидная шатровая церковь на подклете – самый ранний шатровый храм.

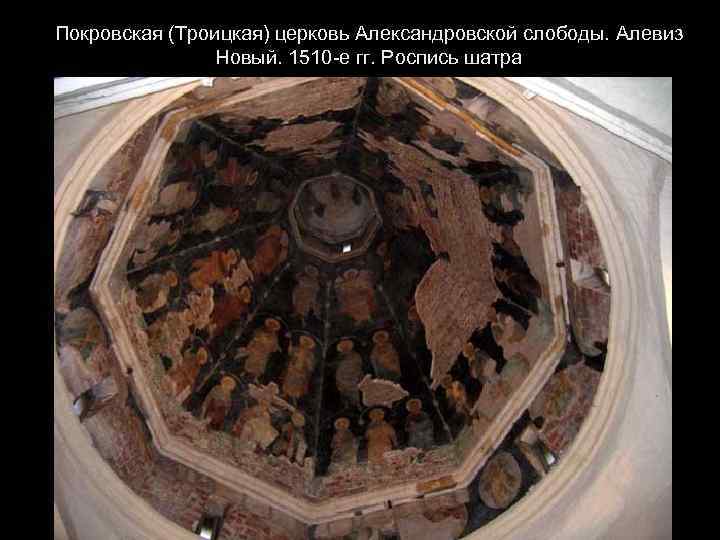

Покровская (Троицкая) церковь Александровской слободы. Алевиз Новый. 1510 -е гг. Роспись шатра

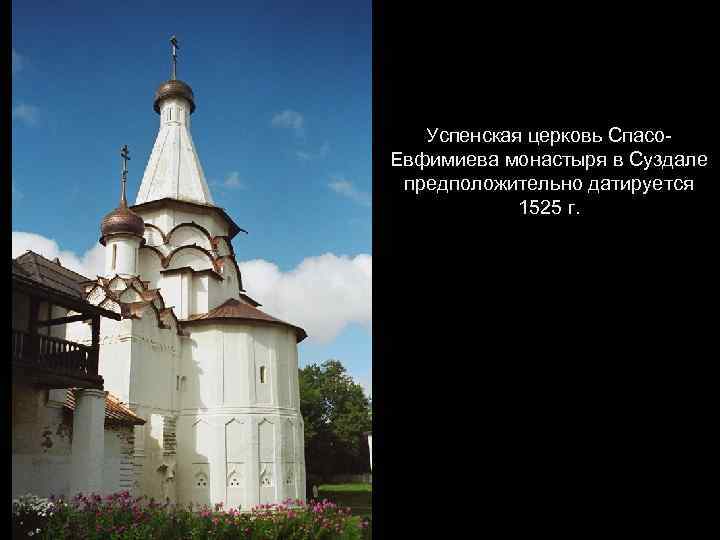

Успенская церковь Спасо. Евфимиева монастыря в Суздале предположительно датируется 1525 г.

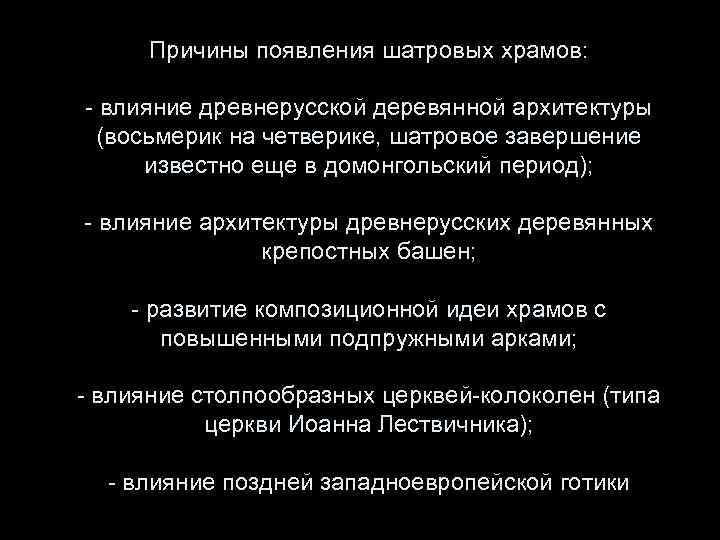

Причины появления шатровых храмов: - влияние древнерусской деревянной архитектуры (восьмерик на четверике, шатровое завершение известно еще в домонгольский период); - влияние архитектуры древнерусских деревянных крепостных башен; - развитие композиционной идеи храмов с повышенными подпружными арками; - влияние столпообразных церквей-колоколен (типа церкви Иоанна Лествичника); - влияние поздней западноевропейской готики

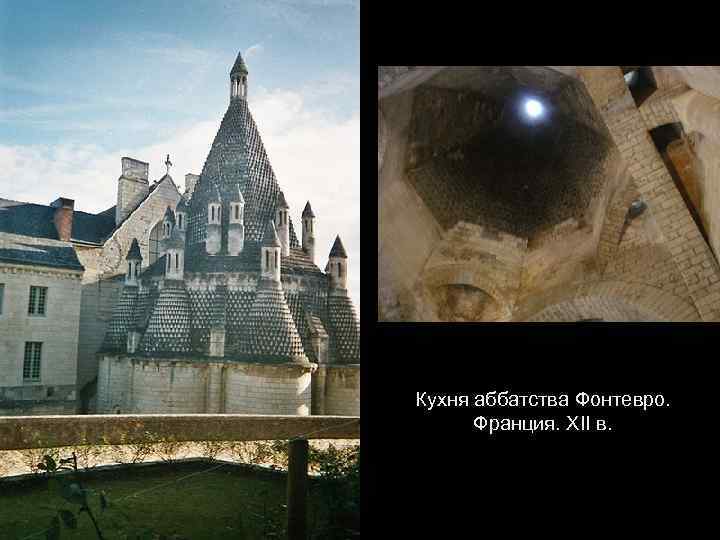

Кухня аббатства Фонтевро. Франция. XII в.
Изображение Тверского кремля I половины XV в. (прорись с иконы свв. Михаила Тверского и княгини Ксении). Икона «Введение Богородицы во храм» XIV в.
Церковь в с. Упе Архангельской обл. 1501 (не сохранилась). Успенская церковь в с. Варзуга. 1674.
Церковь Вознесения в Коломенском. 1530 -1532 гг. Пьетро Аннибале (Петрок Малый). Высота 62 м, внутреннее пространство 8, 5 х8, 5 м
Церковь Вознесения в Коломенском. План. На каждой грани четверика, включая восточную, выделяются выступы, придающие ему крестообразность

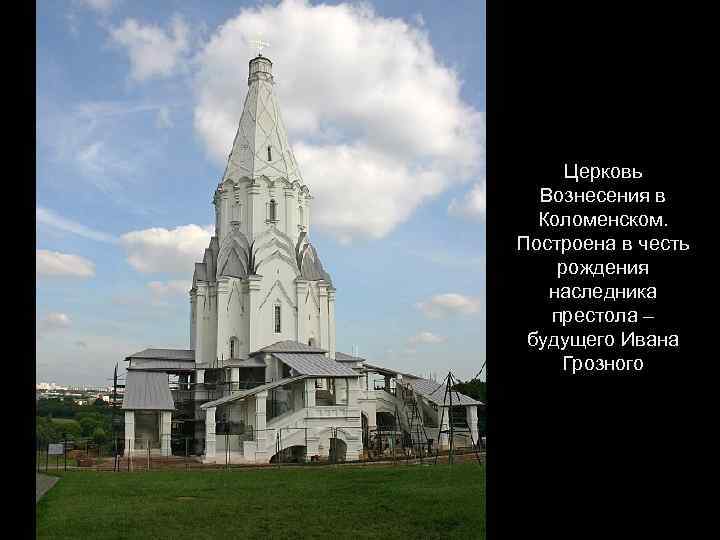

Церковь Вознесения в Коломенском. Построена в честь рождения наследника престола – будущего Ивана Грозного
Церковь Вознесения в Коломенском. Поставлена на подклете с гульбищем, на которое ведут лестницы

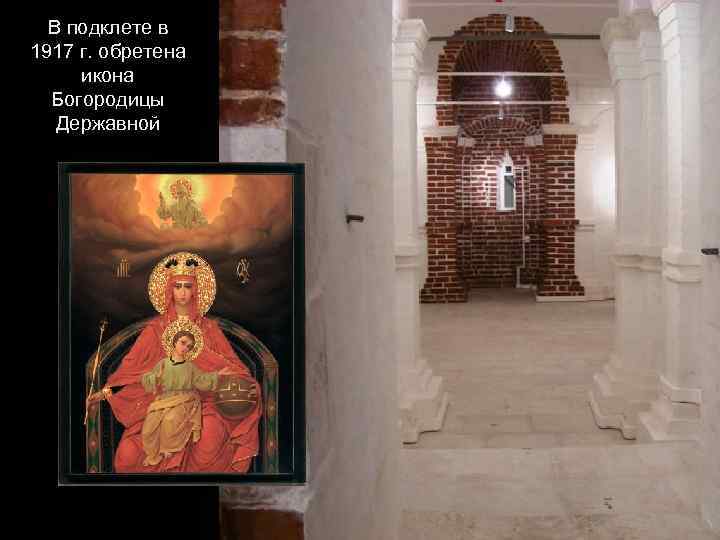

В подклете в 1917 г. обретена икона Богородицы Державной

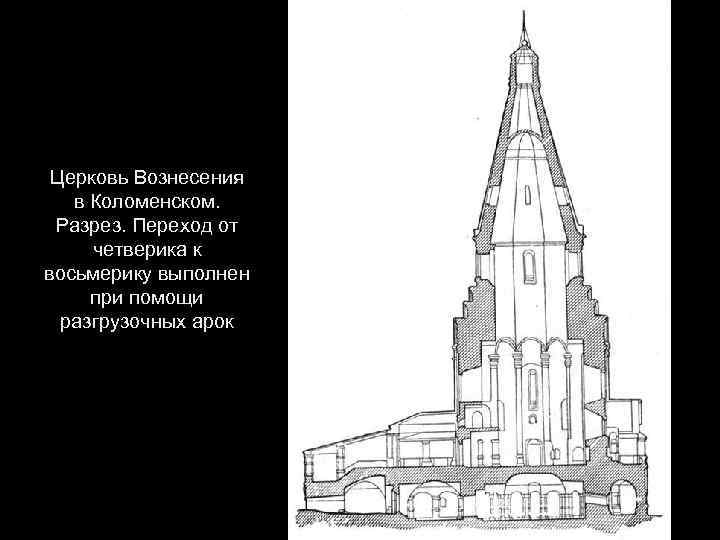

Церковь Вознесения в Коломенском. Разрез. Переход от четверика к восьмерику выполнен при помощи разгрузочных арок

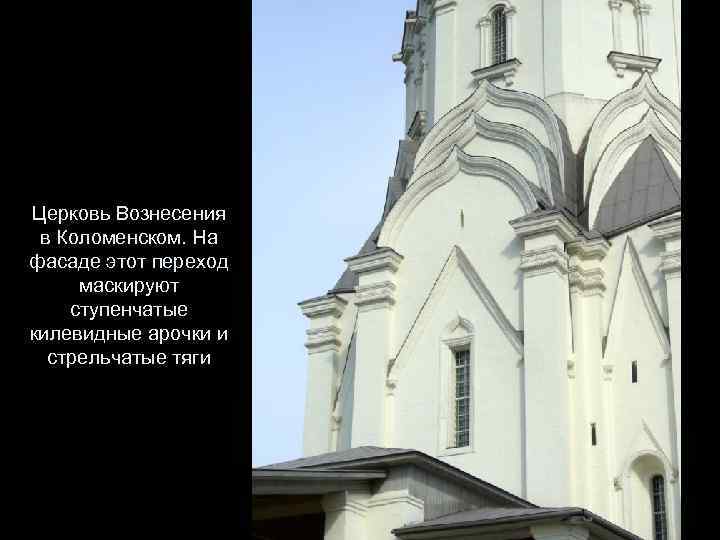

Церковь Вознесения в Коломенском. На фасаде этот переход маскируют ступенчатые килевидные арочки и стрельчатые тяги

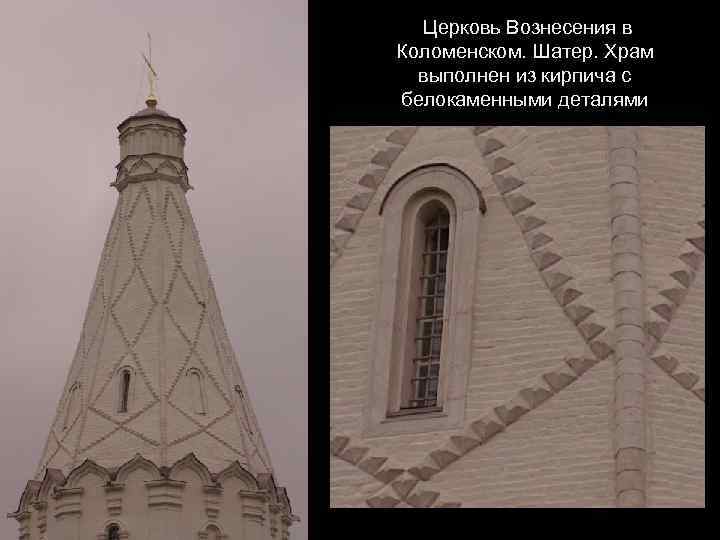

Церковь Вознесения в Коломенском. Шатер. Храм выполнен из кирпича с белокаменными деталями

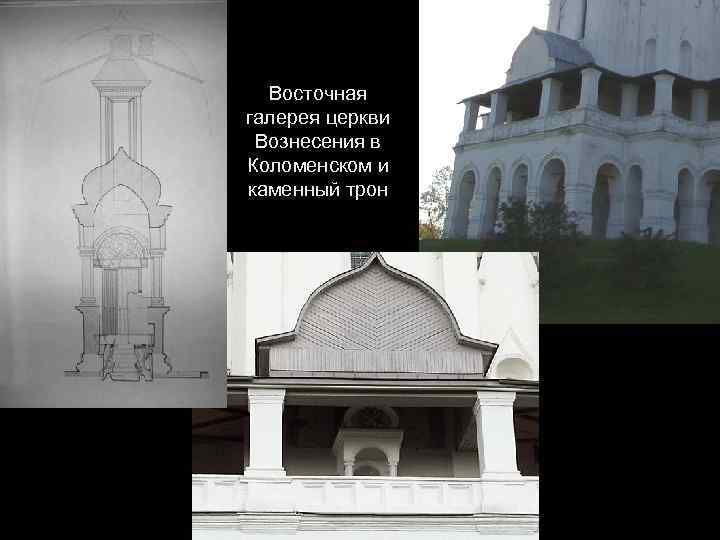

Восточная галерея церкви Вознесения в Коломенском и каменный трон
Похвала Богоматери. Икона XVI в. ГРМ
Прокопий Чирин. Иоанн Предтеча ангел пустыни. 1620. ГТГ
Барма и Постник Яковлев. Покровский собор «что на рву» в Москве. 1555 -1561 гг. Высота собора 60 м

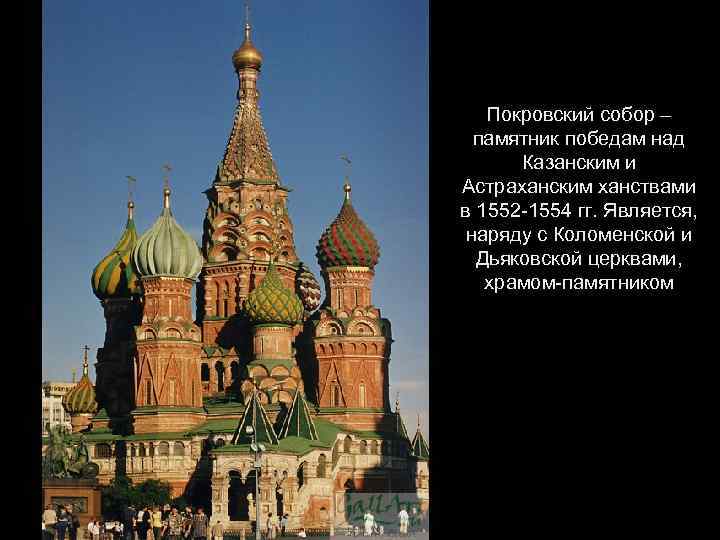

Покровский собор – памятник победам над Казанским и Астраханским ханствами в 1552 -1554 гг. Является, наряду с Коломенской и Дьяковской церквами, храмом-памятником

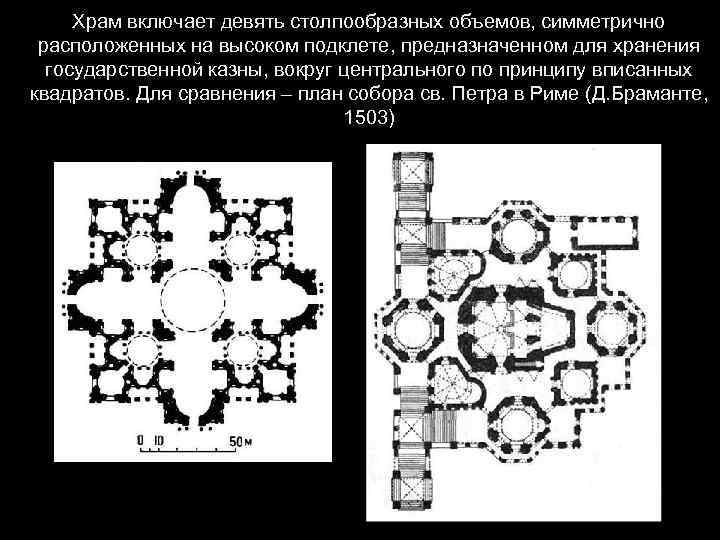

Храм включает девять столпообразных объемов, симметрично расположенных на высоком подклете, предназначенном для хранения государственной казны, вокруг центрального по принципу вписанных квадратов. Для сравнения – план собора св. Петра в Риме (Д. Браманте, 1503)

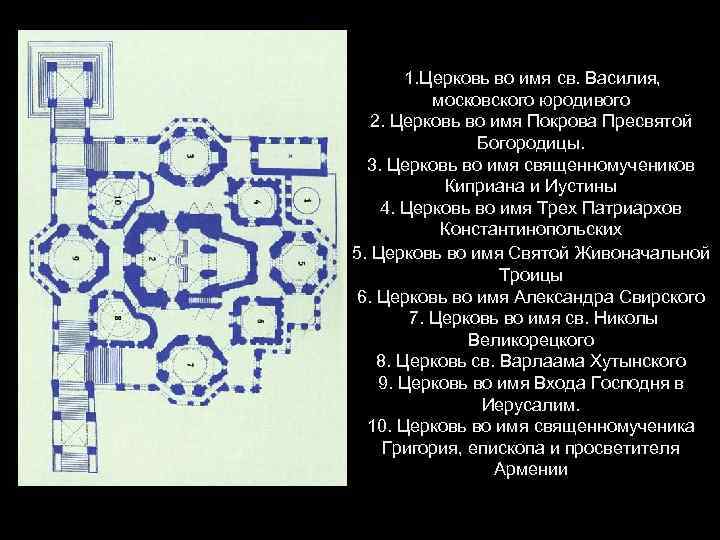

1. Церковь во имя cв. Василия, московского юродивого 2. Церковь во имя Покрова Пресвятой Богородицы. 3. Церковь во имя священномучеников Киприана и Иустины 4. Церковь во имя Трех Патриархов Константинопольских 5. Церковь во имя Святой Живоначальной Троицы 6. Церковь во имя Александра Свирского 7. Церковь во имя cв. Николы Великорецкого 8. Церковь св. Варлаама Хутынского 9. Церковь во имя Входа Господня в Иерусалим. 10. Церковь во имя священномученика Григория, епископа и просветителя Армении

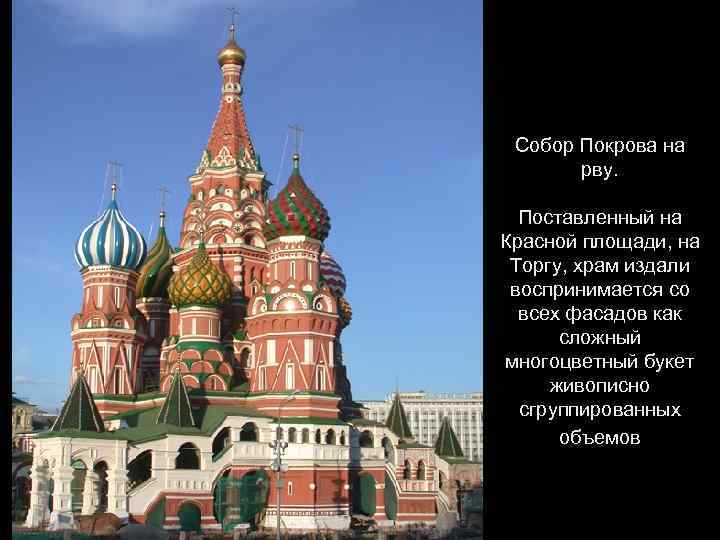

Собор Покрова на рву. Поставленный на Красной площади, на Торгу, храм издали воспринимается со всех фасадов как сложный многоцветный букет живописно сгруппированных объемов

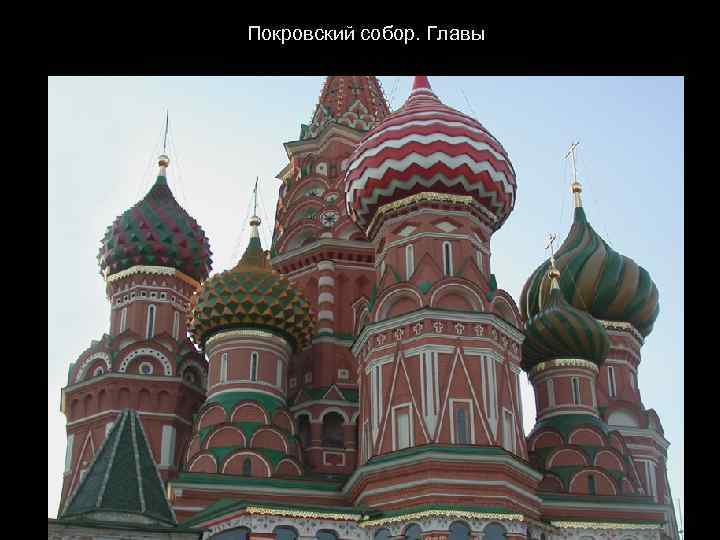

Покровский собор. Главы

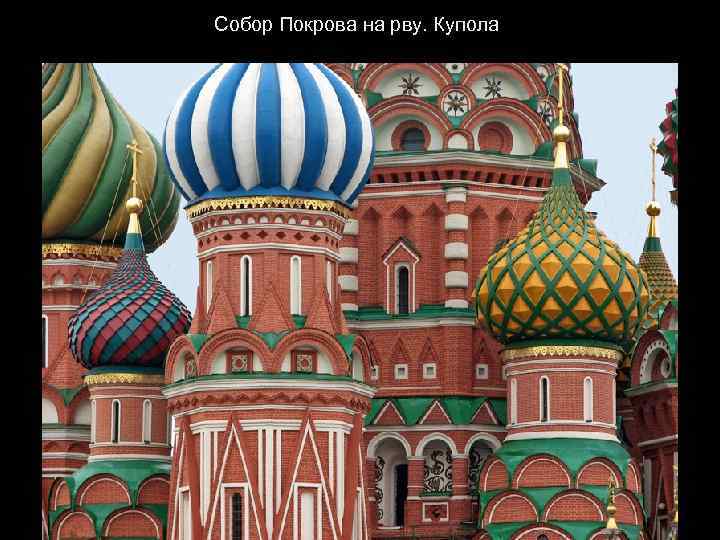

Собор Покрова на рву. Купола
Покров Богоматери. Икона XVI в.

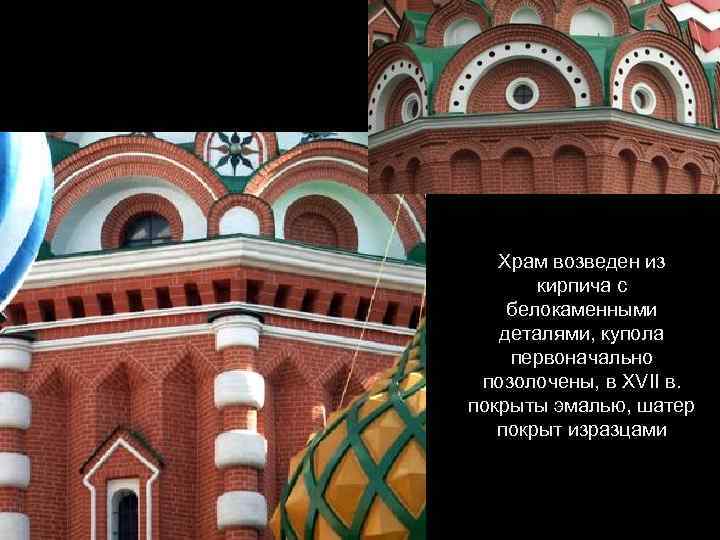

Храм возведен из кирпича с белокаменными деталями, купола первоначально позолочены, в XVII в. покрыты эмалью, шатер покрыт изразцами

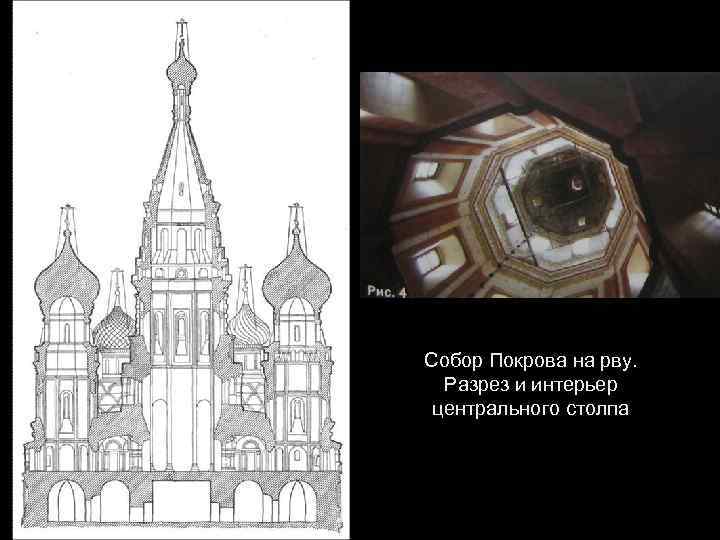

Собор Покрова на рву. Разрез и интерьер центрального столпа

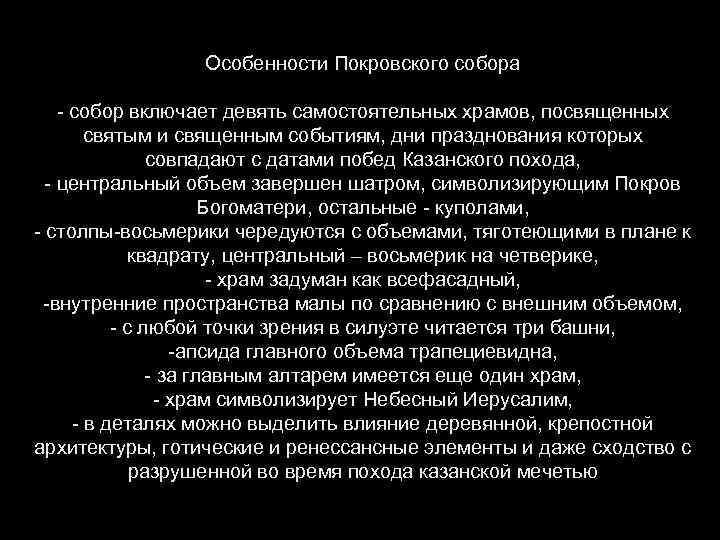

Особенности Покровского собора - собор включает девять самостоятельных храмов, посвященных святым и священным событиям, дни празднования которых совпадают с датами побед Казанского похода, - центральный объем завершен шатром, символизирующим Покров Богоматери, остальные - куполами, - столпы-восьмерики чередуются с объемами, тяготеющими в плане к квадрату, центральный – восьмерик на четверике, - храм задуман как всефасадный, -внутренние пространства малы по сравнению с внешним объемом, - с любой точки зрения в силуэте читается три башни, -апсида главного объема трапециевидна, - за главным алтарем имеется еще один храм, - храм символизирует Небесный Иерусалим, - в деталях можно выделить влияние деревянной, крепостной архитектуры, готические и ренессансные элементы и даже сходство с разрушенной во время похода казанской мечетью

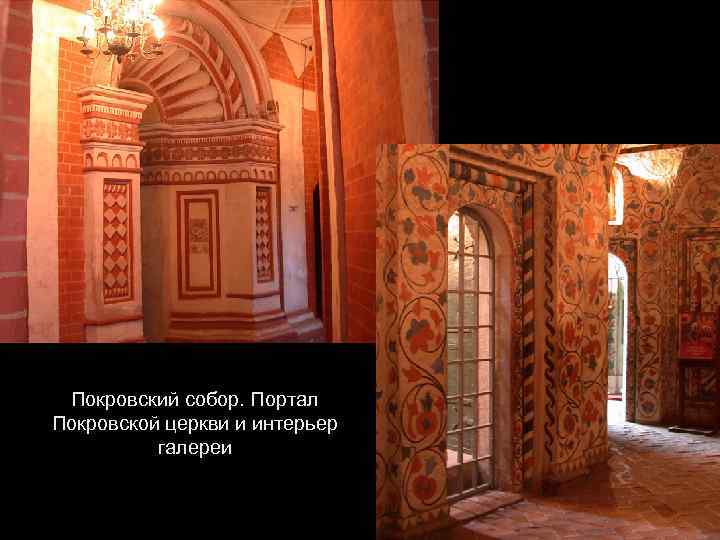

Покровский собор. Портал Покровской церкви и интерьер галереи

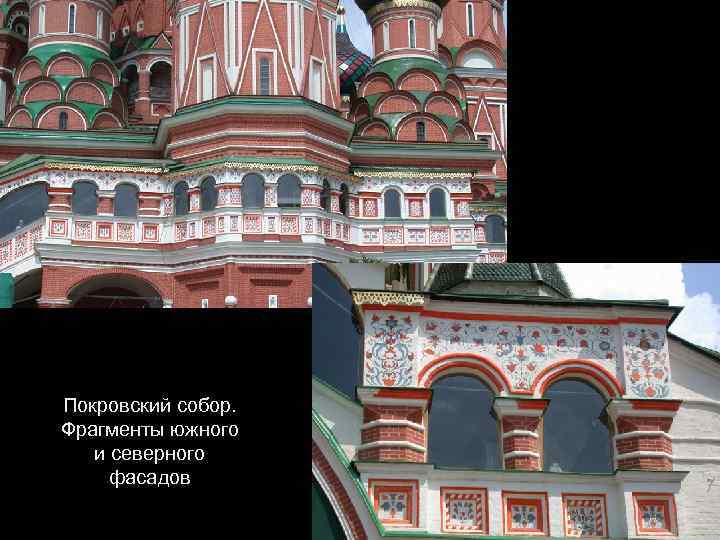

Покровский собор. Фрагменты южного и северного фасадов
Собор Покрова на рву. Интерьеры первоначально были расписаны «под кирпич» , а «травный орнамент» получили в XVII в. , тогда же появились своды галерей, крыльца и колокольня, а фасады стали еще более многоцветными
Церковь воинствующая. Икона XVI в. ГТГ
Страшный суд. Икона XVI в. ГТГ
Останя, Яков, Михайло, Якушко, Семен Высокий Глаголь. Четырехчастная икона XVI в. Благовещенский собор Московского кремля

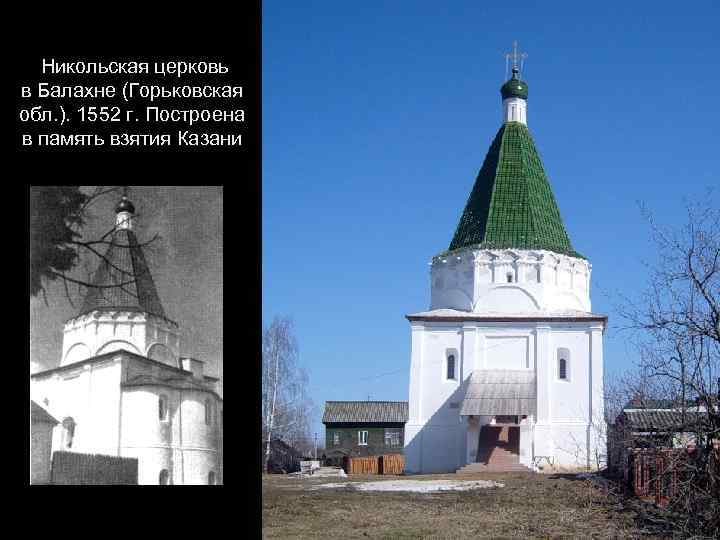

Никольская церковь в Балахне (Горьковская обл. ). 1552 г. Построена в память взятия Казани

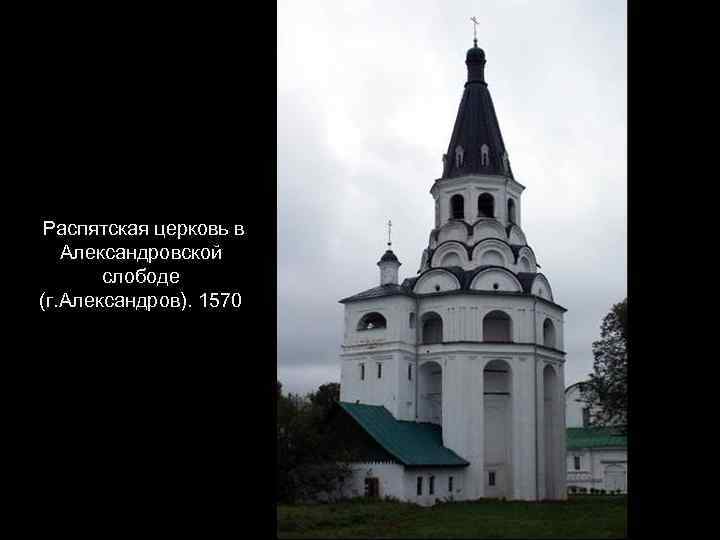

Распятская церковь в Александровской слободе (г. Александров). 1570
Распятская церковь в Александровской слободе (г. Александров). 1570

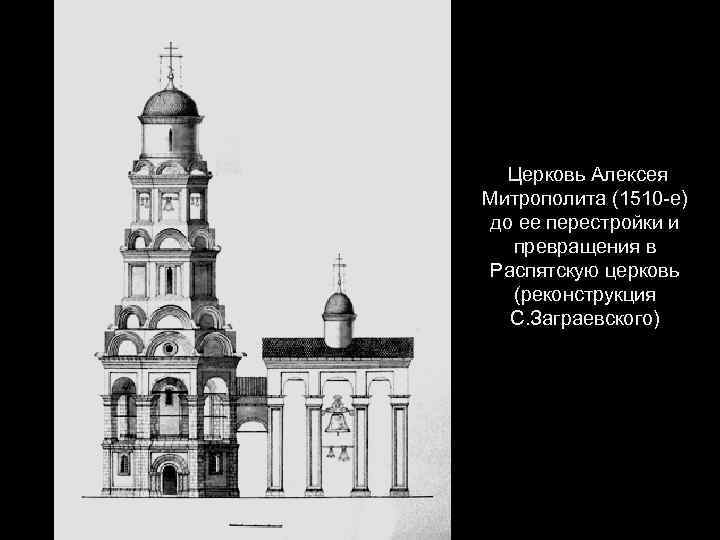

Церковь Алексея Митрополита (1510 -е) до ее перестройки и превращения в Распятскую церковь (реконструкция С. Заграевского)
Церковь Петра Митрополита в Переславле-Залесском. 1585

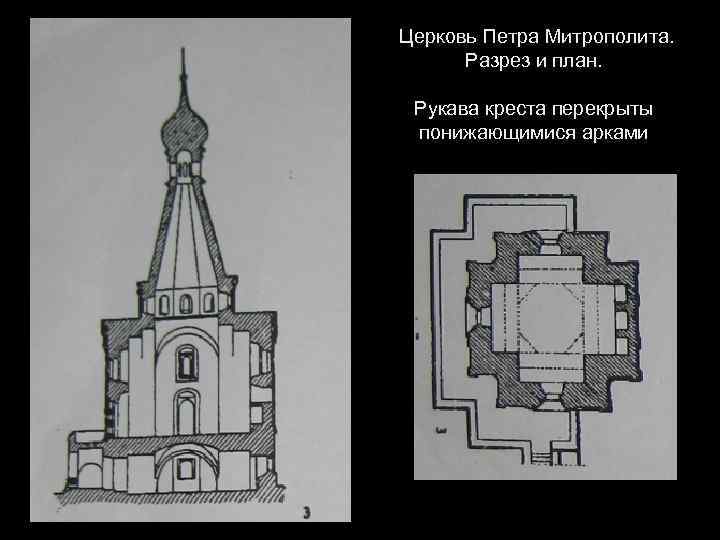

Церковь Петра Митрополита. Разрез и план. Рукава креста перекрыты понижающимися арками

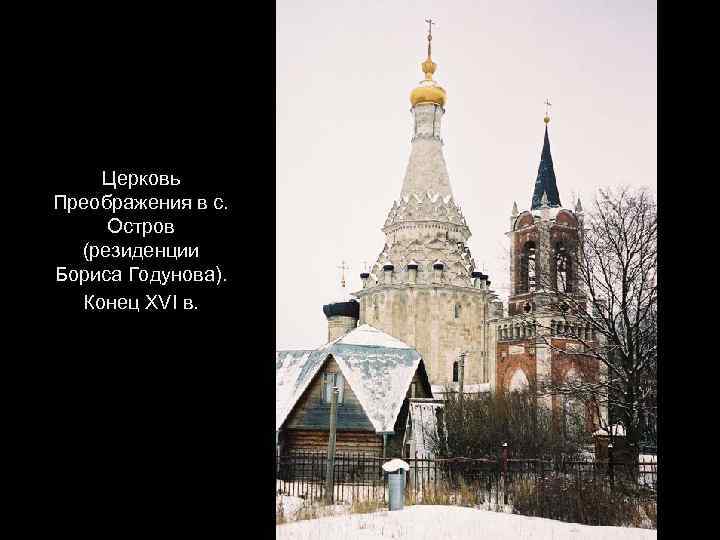

Церковь Преображения в с. Остров (резиденции Бориса Годунова). Конец XVI в.
Церковь Преображения в с. Остров. Конец XVI в.

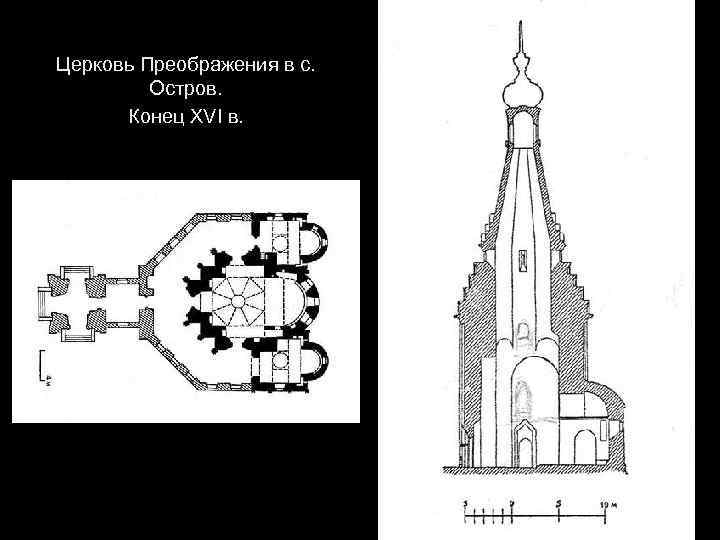

Церковь Преображения в с. Остров. Конец XVI в.

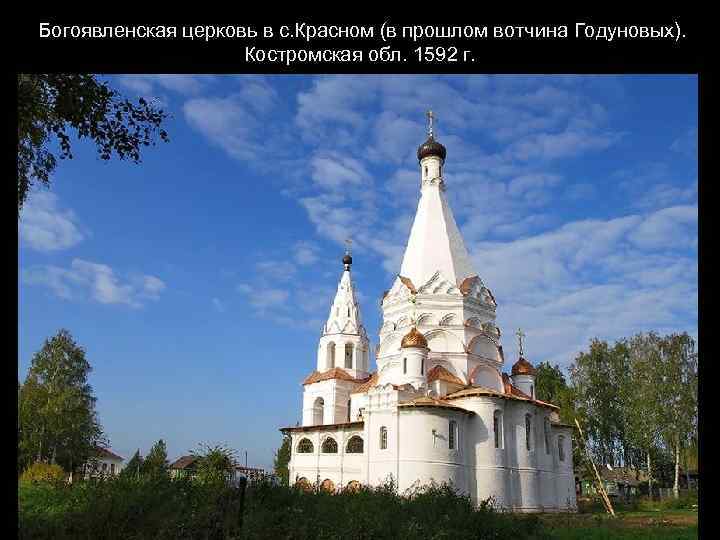

Богоявленская церковь в с. Красном (в прошлом вотчина Годуновых). Костромская обл. 1592 г.
Богоявленская церковь. Разрез и план. Колокольня пристроена в XVII в.
Архитектура XVI в. Оборонное зодчество

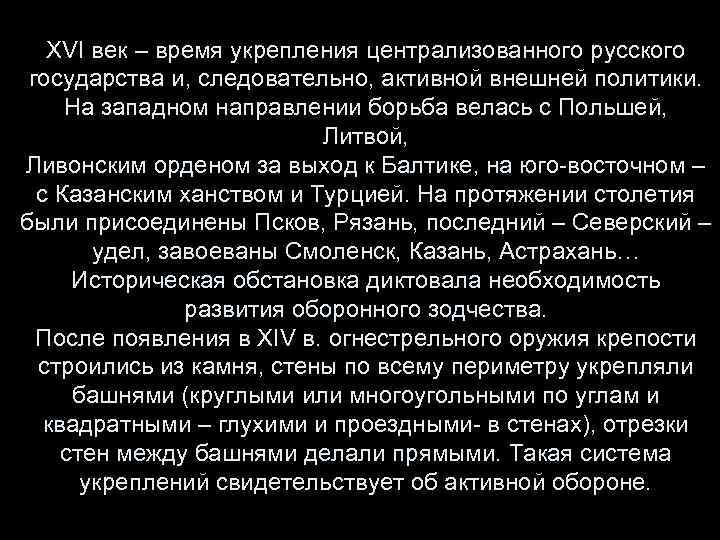

XVI век – время укрепления централизованного русского государства и, следовательно, активной внешней политики. На западном направлении борьба велась с Польшей, Литвой, Ливонским орденом за выход к Балтике, на юго-восточном – с Казанским ханством и Турцией. На протяжении столетия были присоединены Псков, Рязань, последний – Северский – удел, завоеваны Смоленск, Казань, Астрахань… Историческая обстановка диктовала необходимость развития оборонного зодчества. После появления в XIV в. огнестрельного оружия крепости строились из камня, стены по всему периметру укрепляли башнями (круглыми или многоугольными по углам и квадратными – глухими и проездными- в стенах), отрезки стен между башнями делали прямыми. Такая система укреплений свидетельствует об активной обороне.
Битва новгородцев с суздальцами. Икона XV в. ГТГ
План Москвы XVII в. Петрок Малый. Фрагменты стены Китайгорода в Москве. 1535 -1538 гг. Вскоре после достройки в 1516 г. Кремля крепостное строительство в Москве продолжилось

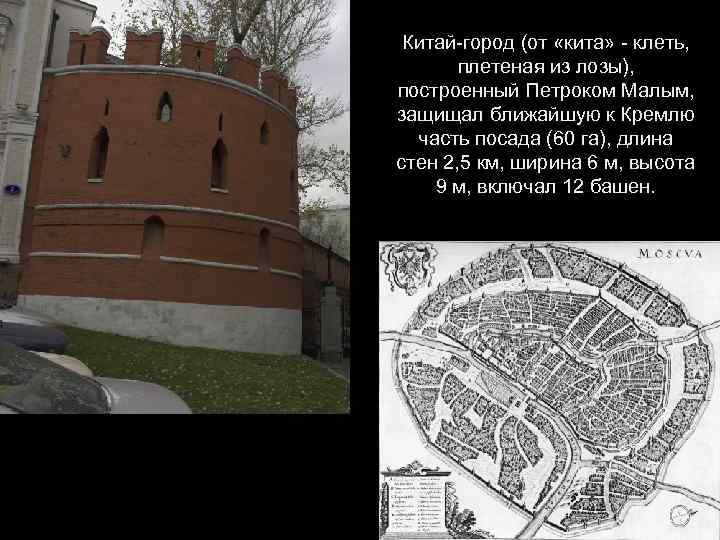

Китай-город (от «кита» - клеть, плетеная из лозы), построенный Петроком Малым, защищал ближайшую к Кремлю часть посада (60 га), длина стен 2, 5 км, ширина 6 м, высота 9 м, включал 12 башен.
А. Васнецов. Спасские (Водяные) ворота Китай –города в XVII в. Китайгородская стена примыкает к Беклемишевской башне Кремля

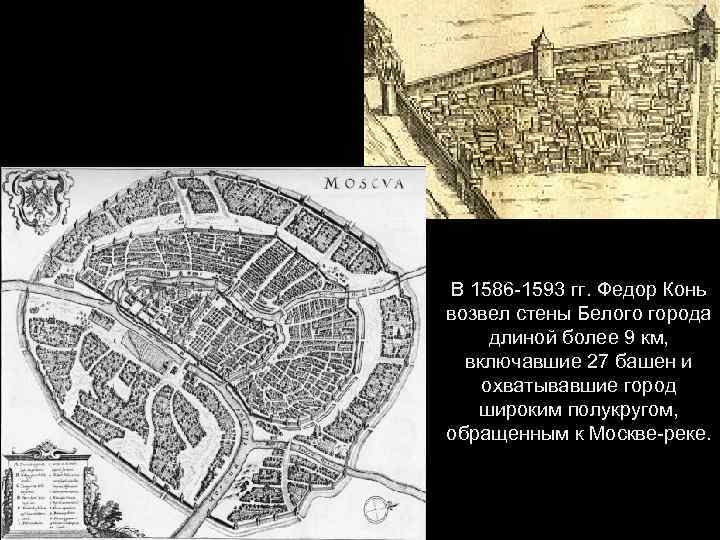

В 1586 -1593 гг. Федор Конь возвел стены Белого города длиной более 9 км, включавшие 27 башен и охватывавшие город широким полукругом, обращенным к Москве-реке.
А. Васнецов. Семиверхая угловая башня Белого города в XVII в.
А. Васнецов. Скородом. Наконец, в 1591 -1592 г. на месте нынешнего Садового кольца соорудили кольцо деревянных укреплений – Скородом, стены которого имели в длину более 15 км, в высоту 6 м и включали 57 башен

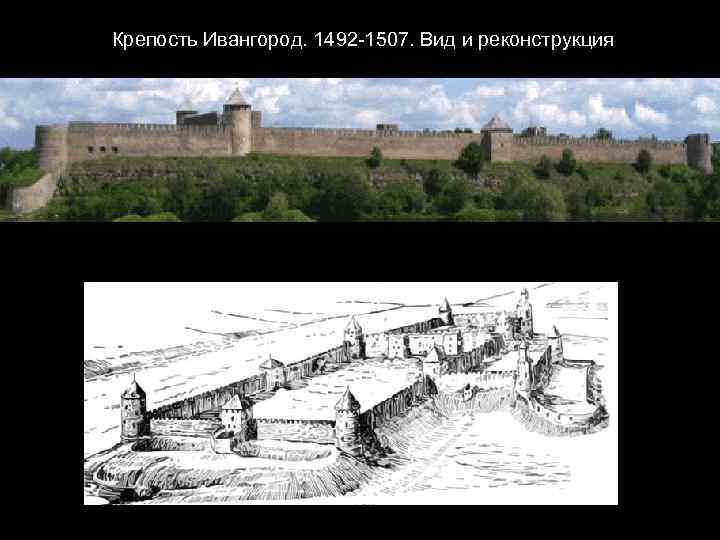

Крепость Ивангород. 1492 -1507. Вид и реконструкция
Крепость Ивангород. План. Основан как военное поселение напротив Нарвы, принадлежавшей Ливонскому ордену. Впервые применена геометрически правильная планировка

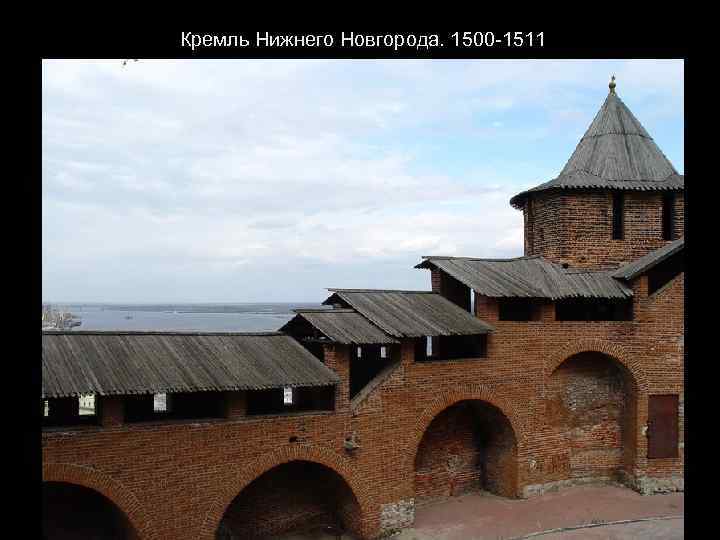

Кремль Нижнего Новгорода. 1500 -1511

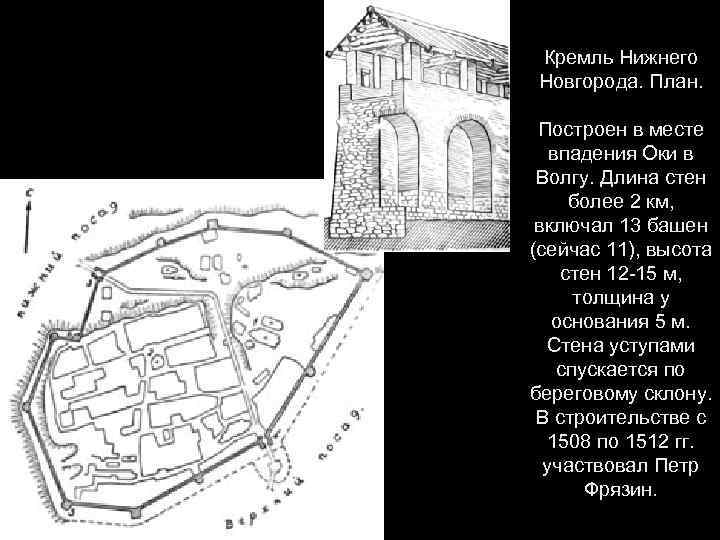

Кремль Нижнего Новгорода. План. Построен в месте впадения Оки в Волгу. Длина стен более 2 км, включал 13 башен (сейчас 11), высота стен 12 -15 м, толщина у основания 5 м. Стена уступами спускается по береговому склону. В строительстве с 1508 по 1512 гг. участвовал Петр Фрязин.

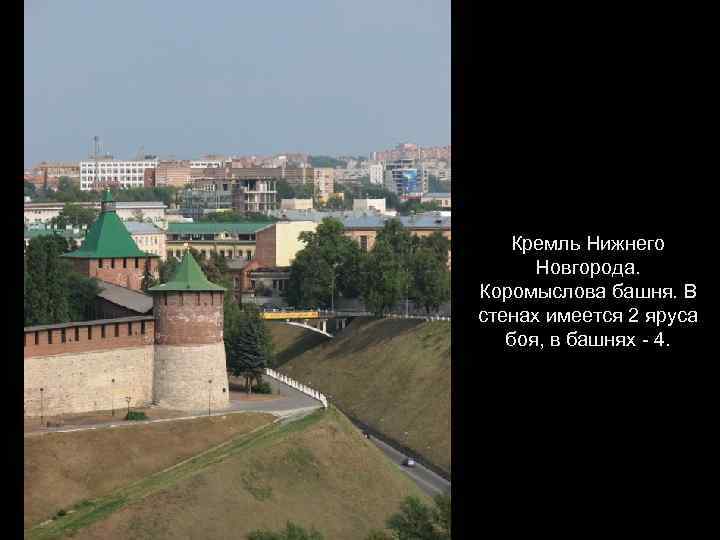

Кремль Нижнего Новгорода. Коромыслова башня. В стенах имеется 2 яруса боя, в башнях - 4.

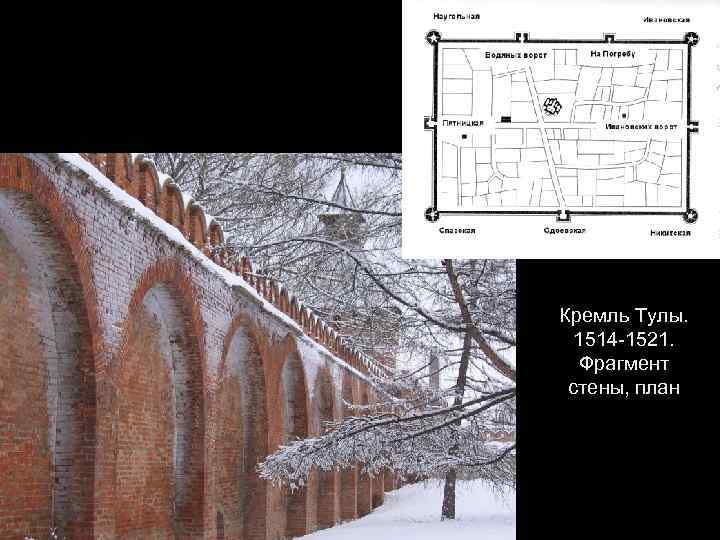

Кремль Тулы. 1514 -1521. Фрагмент стены, план

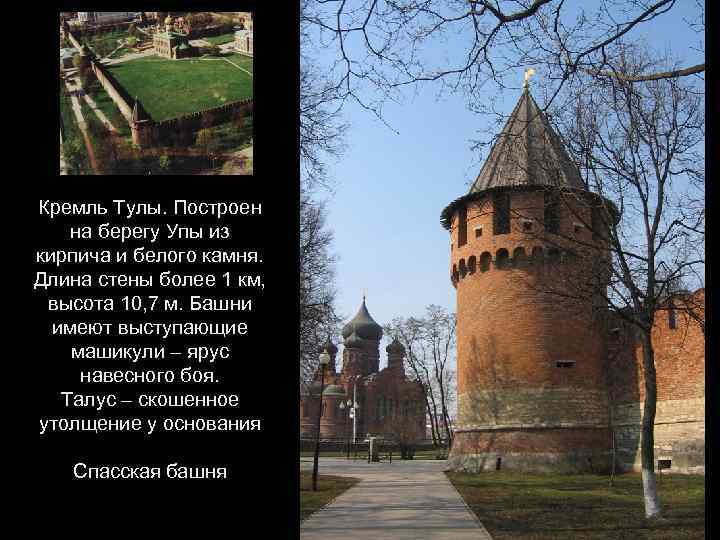

Кремль Тулы. Построен на берегу Упы из кирпича и белого камня. Длина стены более 1 км, высота 10, 7 м. Башни имеют выступающие машикули – ярус навесного боя. Талус – скошенное утолщение у основания Спасская башня
Кремль Коломны. 1525 -1531. Вид и план

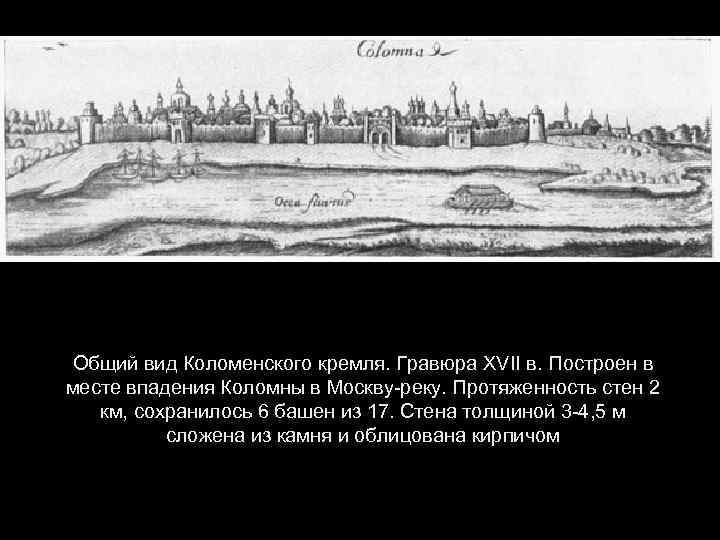

Общий вид Коломенского кремля. Гравюра XVII в. Построен в месте впадения Коломны в Москву-реку. Протяженность стен 2 км, сохранилось 6 башен из 17. Стена толщиной 3 -4, 5 м сложена из камня и облицована кирпичом

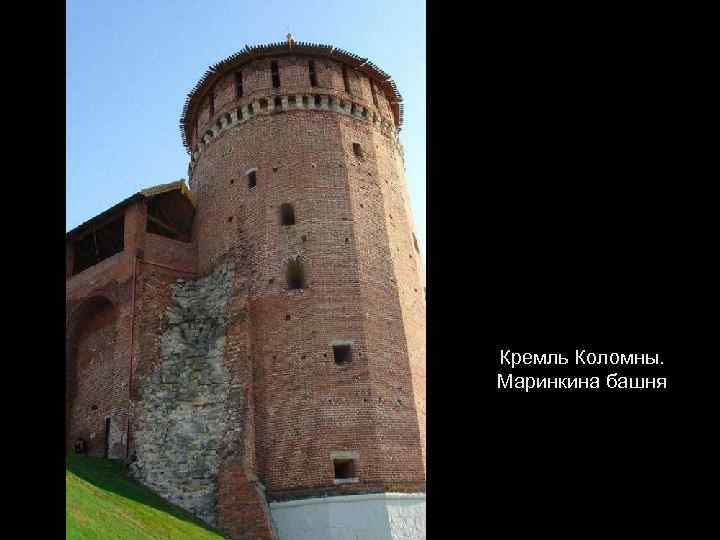

Кремль Коломны. Маринкина башня

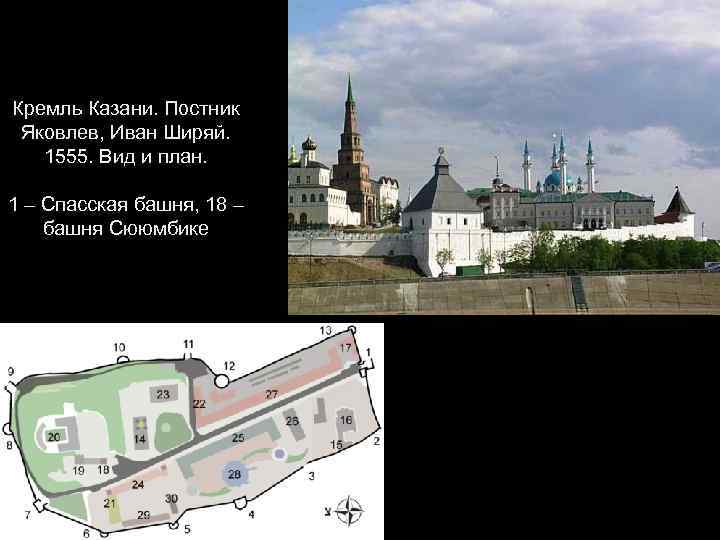

Кремль Казани. Постник Яковлев, Иван Ширяй. 1555. Вид и план. 1 – Спасская башня, 18 – башня Сююмбике
Кремль окружен водой р. Казанка, оз. Кабан, протоки Булак и мелких озер. Отстроен псковскими мастерами под руководством Постника Яковлева и Ивана Ширяя с учетом ранее существовавших укреплений, структура которых сохранилась с X – XI вв. Длина стен 1, 8 км, из 13 башен сохранилось 8. Спасская башня. Выс. 44 м

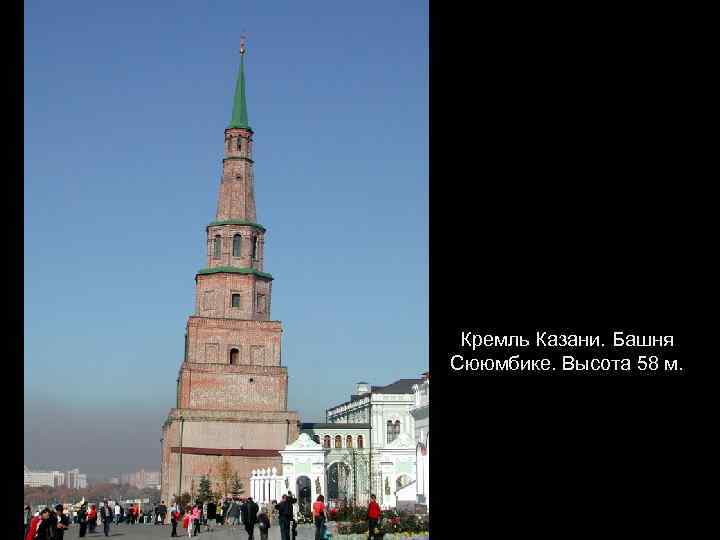

Кремль Казани. Башня Сююмбике. Высота 58 м.

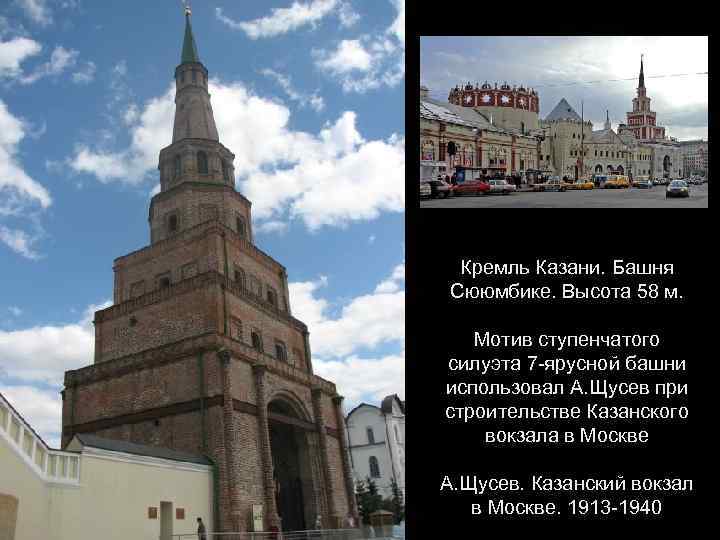

Кремль Казани. Башня Сююмбике. Высота 58 м. Мотив ступенчатого силуэта 7 -ярусной башни использовал А. Щусев при строительстве Казанского вокзала в Москве А. Щусев. Казанский вокзал в Москве. 1913 -1940
Кремль Астрахани. М. Вельяминов, Д. Губастый. 1582 -1589. Вид и план. Высота стен 12 м.
Кремль Астрахани. Стены и башни

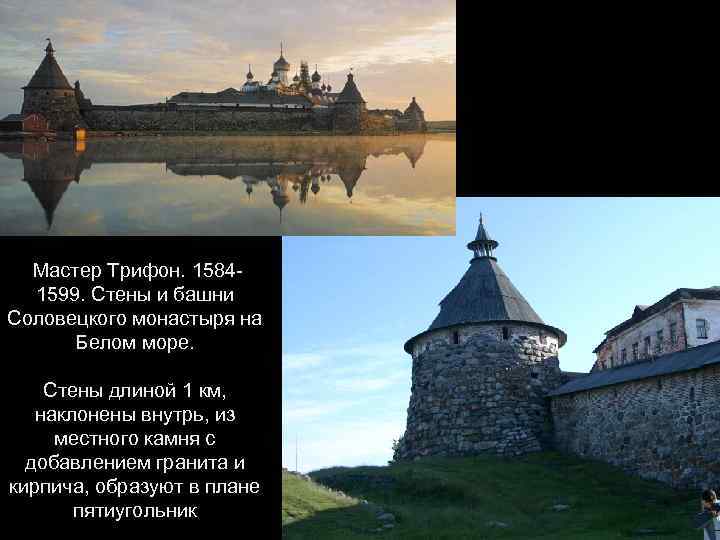

Мастер Трифон. 15841599. Стены и башни Соловецкого монастыря на Белом море. Стены длиной 1 км, наклонены внутрь, из местного камня с добавлением гранита и кирпича, образуют в плане пятиугольник

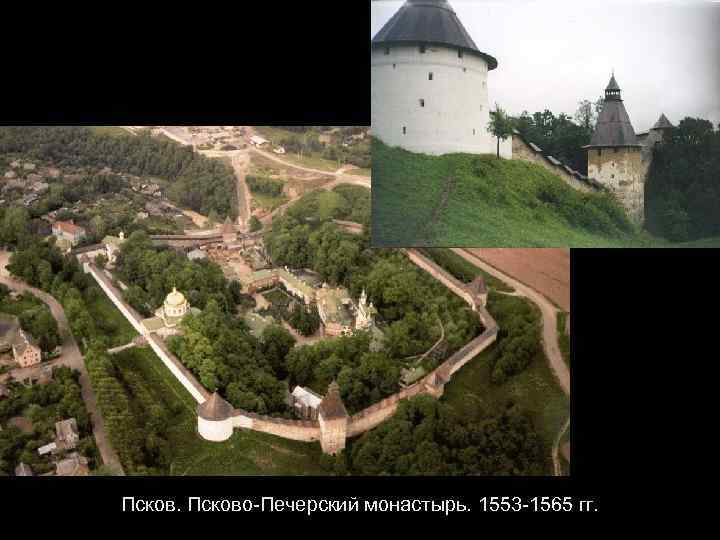

Псково-Печерский монастырь. 1553 -1565 гг.

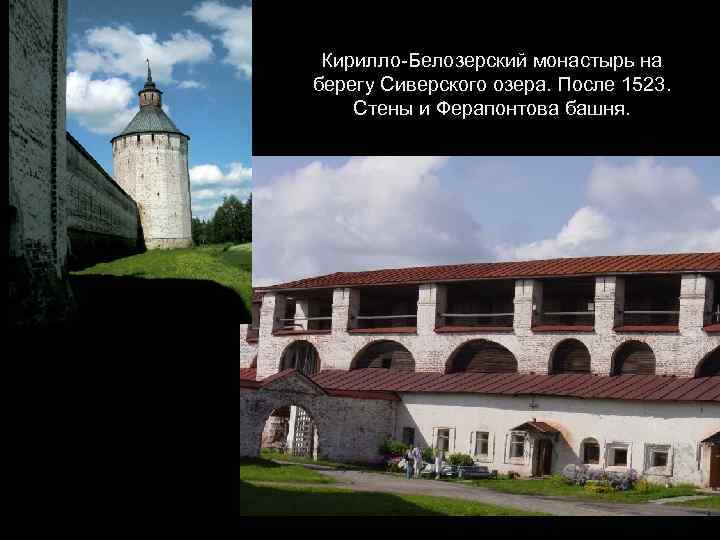

Кирилло-Белозерский монастырь на берегу Сиверского озера. После 1523. Стены и Ферапонтова башня.

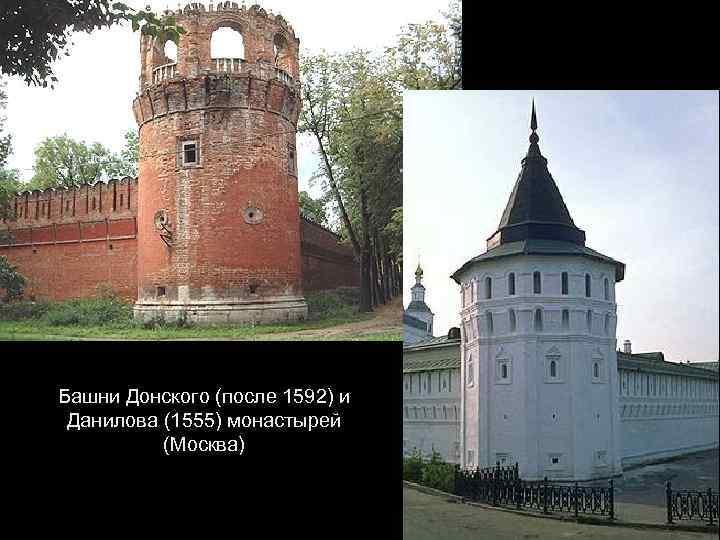

Башни Донского (после 1592) и Данилова (1555) монастырей (Москва)
Троице-Сергиев монастырь. План. Стены высотой 8 -14 м. Артиллерия на начало XVII в. – 110 пушек

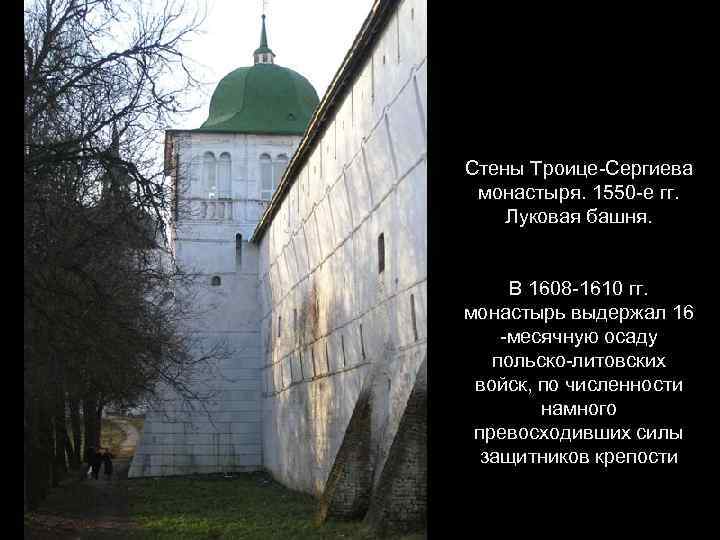

Стены Троице-Сергиева монастыря. 1550 -е гг. Луковая башня. В 1608 -1610 гг. монастырь выдержал 16 -месячную осаду польско-литовских войск, по численности намного превосходивших силы защитников крепости

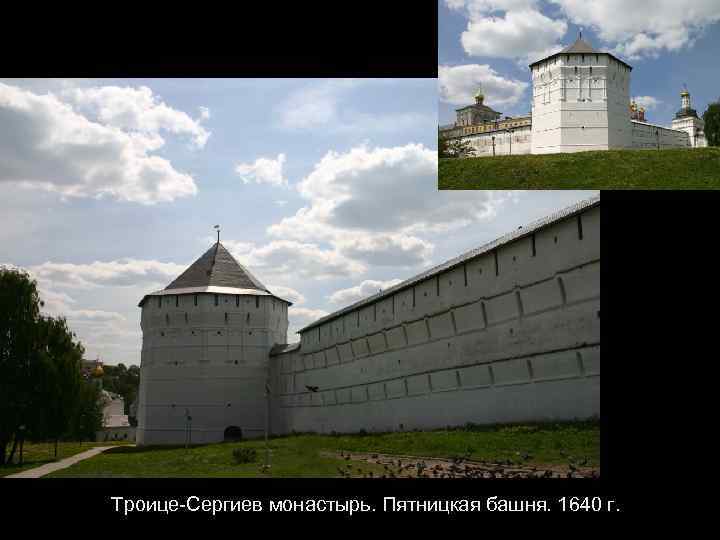

Троице-Сергиев монастырь. Пятницкая башня. 1640 г.

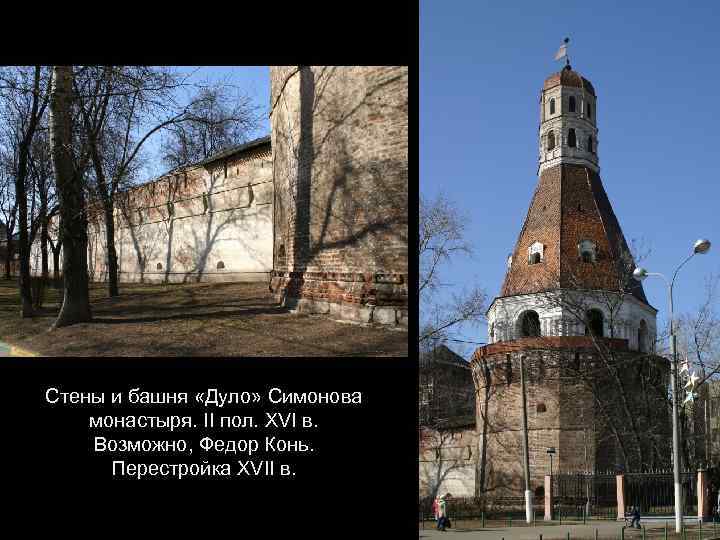

Стены и башня «Дуло» Симонова монастыря. II пол. XVI в. Возможно, Федор Конь. Перестройка XVII в.
Никольская башня Новодевичьего монастыря. Разрез. Стены конца XVI в. перестроены в XVII в.

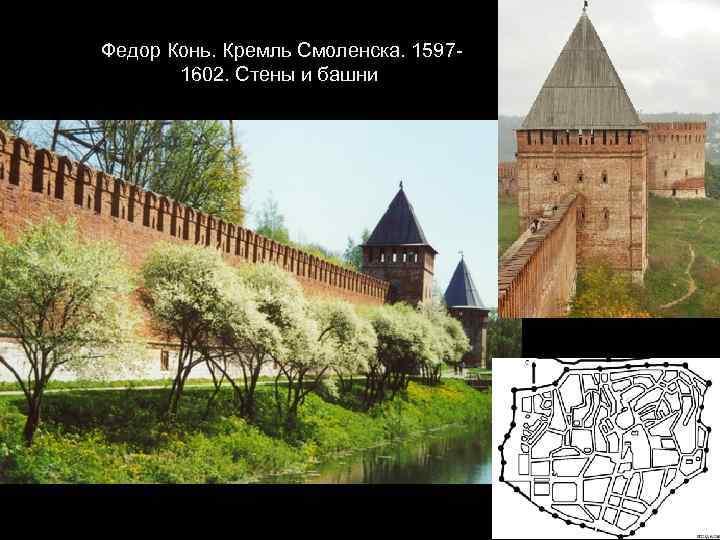

Федор Конь. Кремль Смоленска. 15971602. Стены и башни
Протяженность стен 6, 5 км, высота 13 -19 м, включает 38 башен, выполнен из камня и кирпича. В башнях 4 уровня боя, бойницы имеют наличники, стены – валики, ворота – лопатки. Борис Годунов назвал крепость «ожерельем Московской Руси» Башня «Орёл»

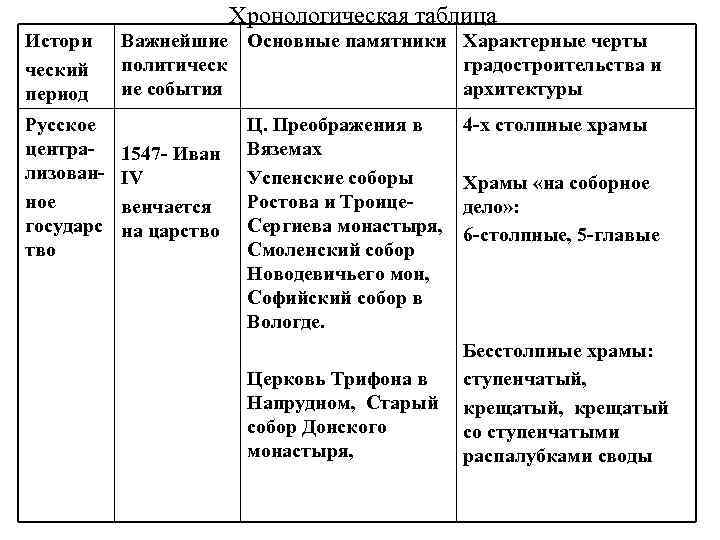

Хронологическая таблица Истори ческий период Русское централизованное государс тво Важнейшие Основные памятники Характерные черты политическ градостроительства и ие события архитектуры 1547 - Иван IV венчается на царство Ц. Преображения в Вяземах Успенские соборы Ростова и Троице. Сергиева монастыря, Смоленский собор Новодевичьего мон, Софийский собор в Вологде. Церковь Трифона в Напрудном, Старый собор Донского монастыря, 4 -х столпные храмы Храмы «на соборное дело» : 6 -столпные, 5 -главые Бесстолпные храмы: ступенчатый, крещатый со ступенчатыми распалубками своды

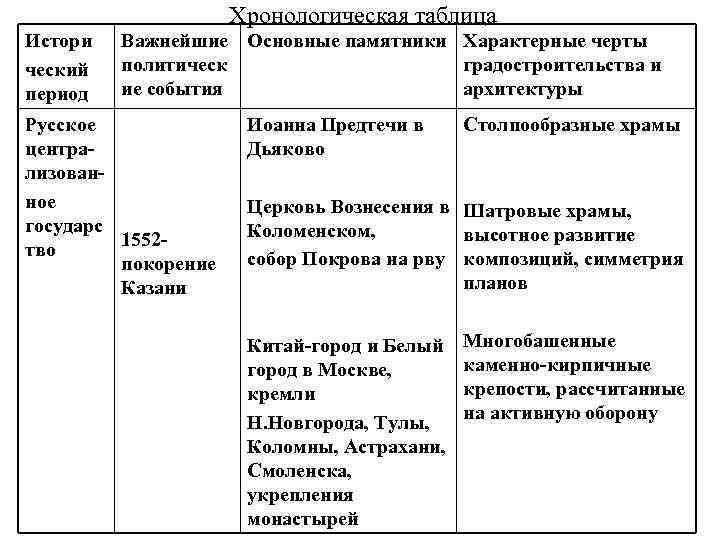

Хронологическая таблица Истори ческий период Важнейшие Основные памятники Характерные черты политическ градостроительства и ие события архитектуры Русское централизованное государс 1552 тво покорение Казани Иоанна Предтечи в Дьяково Столпообразные храмы Церковь Вознесения в Шатровые храмы, Коломенском, высотное развитие собор Покрова на рву композиций, симметрия планов Китай-город и Белый город в Москве, кремли Н. Новгорода, Тулы, Коломны, Астрахани, Смоленска, укрепления монастырей Многобашенные каменно-кирпичные крепости, рассчитанные на активную оборону
