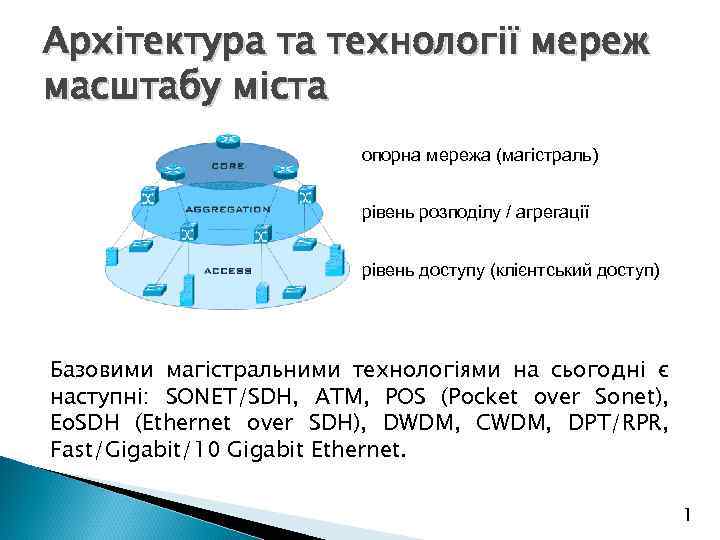

Архітектура та технології мереж масштабу міста опорна мережа (магістраль) рівень розподілу / агрегації рівень доступу (клієнтський доступ) Базовими магістральними технологіями на сьогодні є наступні: SONET/SDH, ATM, POS (Pocket over Sonet), Eo. SDH (Ethernet over SDH), DWDM, CWDM, DPT/RPR, Fast/Gigabit/10 Gigabit Ethernet. 1
Топології мережі топологія кільце топологія зірка топологія «повна зірка» 2
Мікрорайон міста для побудови абонентської мережі мультисервісного доступу 3
Поділ на райони 4
Опорна мережа (магістраль) 5

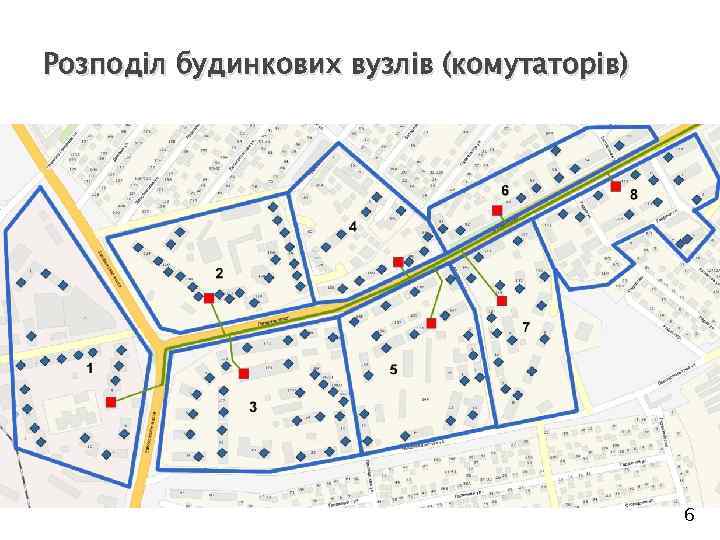

Розподіл будинкових вузлів (комутаторів) 6
Організація з’єднання районних комутаторів і квартальних комутаторів 7
Схема мережі мікрорайону міста 8
Обладнання мережі 3 району Позначення Опис позначення Позначення меж району Опорна магістраль Магістраль між районним та квартальним комутаторами Магістраль між квартальним та будинковим комутаторами Районний комутатор Квартальний комутатор Будинковий вузол (комутатор) позначення будинку з номер Місце застосування Тип обладнання (модель) Кількість (шт. ) Будинковий комутатор HP V 1905 -24 27 Квартальний комутатор HP V 1905 -10 G-Po. E 5 Районний комутатор HP E 2520 -8 G-Po. E 1 9

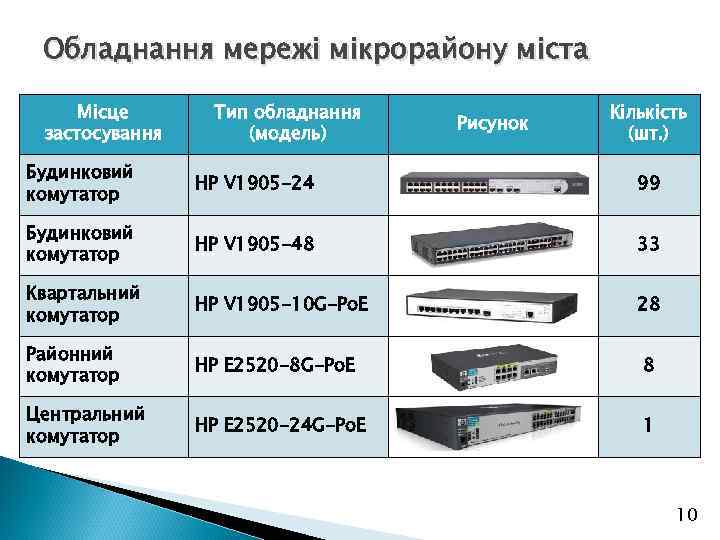

Обладнання мережі мікрорайону міста Місце застосування Тип обладнання (модель) Рисунок Кількість (шт. ) Будинковий комутатор HP V 1905 -24 99 Будинковий комутатор HP V 1905 -48 33 Квартальний комутатор HP V 1905 -10 G-Po. E 28 Районний комутатор HP E 2520 -8 G-Po. E 8 Центральний комутатор HP E 2520 -24 G-Po. E 1 10

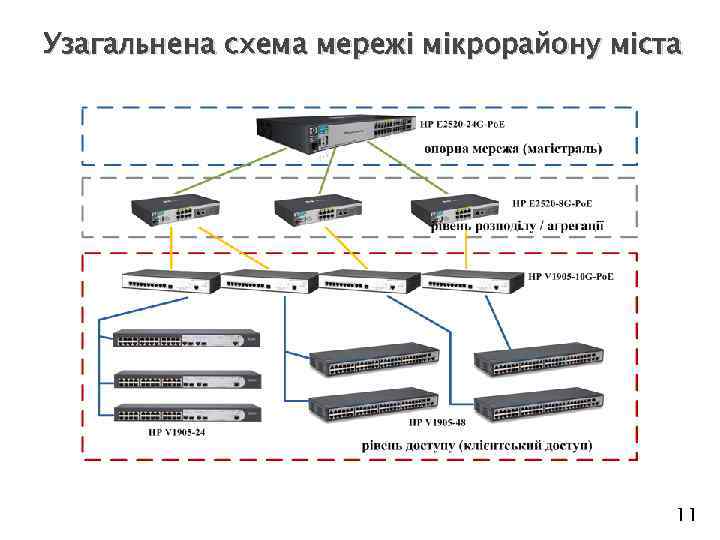

Узагальнена схема мережі мікрорайону міста 11
