АРХИТЕКТУРА ЛЕКЦИЯ 7 НАРУЖНЫЕ СТЕНЫ И ИХ ЭЛЕМЕНТЫ

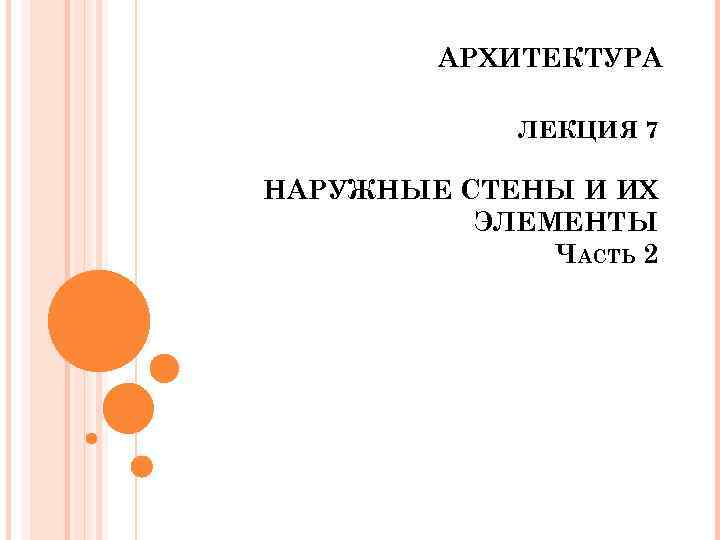

АРХИТЕКТУРА ЛЕКЦИЯ 7 НАРУЖНЫЕ СТЕНЫ И ИХ ЭЛЕМЕНТЫ ЧАСТЬ 2

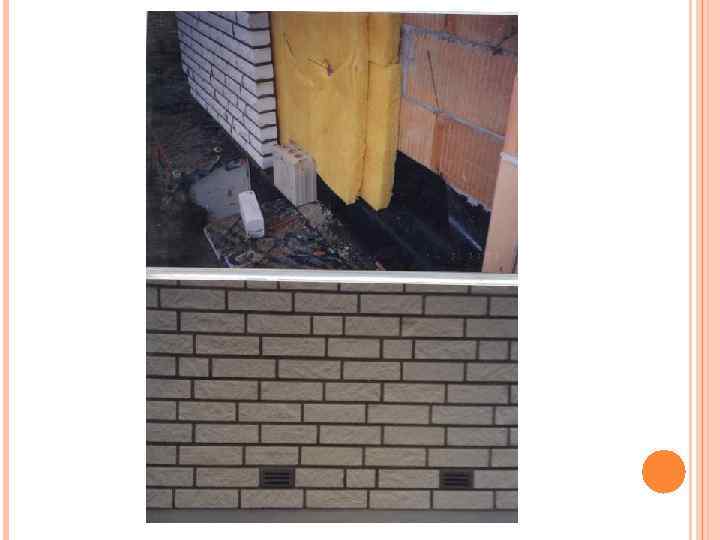

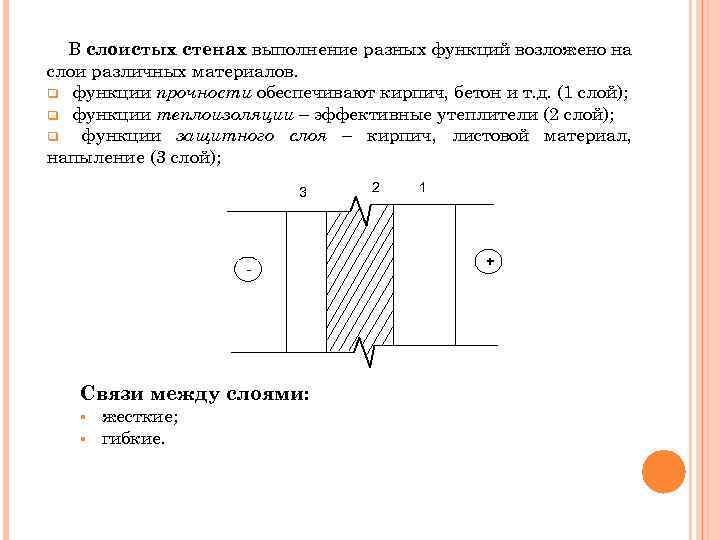

В слоистых стенах выполнение разных функций возложено на слои различных материалов. q функции прочности обеспечивают кирпич, бетон и т. д. (1 слой); q функции теплоизоляции – эффективные утеплители (2 слой); q функции защитного слоя – кирпич, листовой материал, напыление (3 слой); 3 - Связи между слоями: § § жесткие; гибкие. 2 1 +

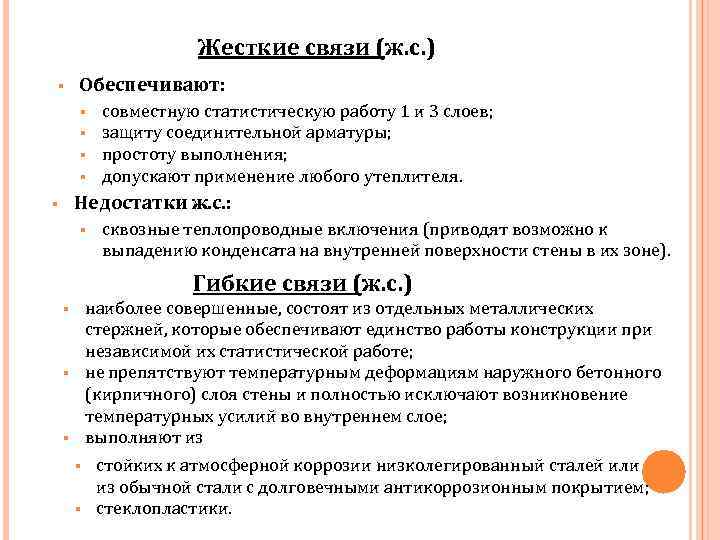

Жесткие связи (ж. с. ) § Обеспечивают: § § совместную статистическую работу 1 и 3 слоев; защиту соединительной арматуры; простоту выполнения; допускают применение любого утеплителя. Недостатки ж. с. : § § сквозные теплопроводные включения (приводят возможно к выпадению конденсата на внутренней поверхности стены в их зоне). Гибкие связи (ж. с. ) наиболее совершенные, состоят из отдельных металлических стержней, которые обеспечивают единство работы конструкции при независимой их статистической работе; не препятствуют температурным деформациям наружного бетонного (кирпичного) слоя стены и полностью исключают возникновение температурных усилий во внутреннем слое; выполняют из § § § стойких к атмосферной коррозии низколегированный сталей или из обычной стали с долговечными антикоррозионным покрытием; стеклопластики.

ОБЛЕГЧЕННЫЕ КЛАДКИ МНОГОСЛОЙНЫХ НАРУЖНЫХ СТЕН

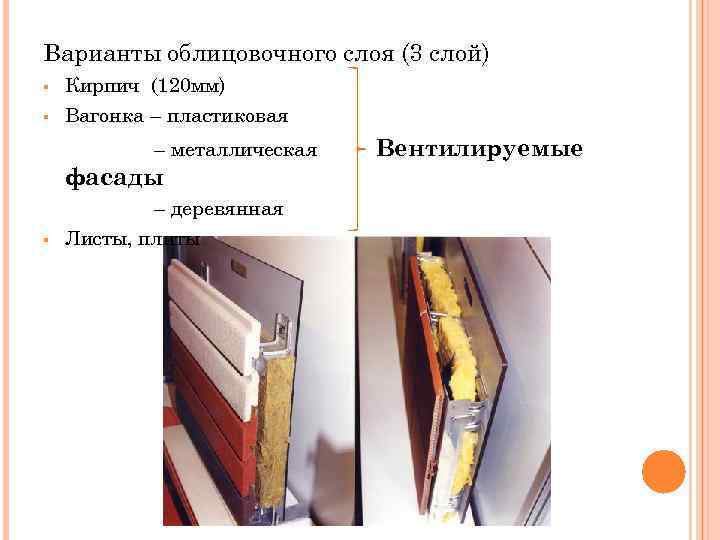

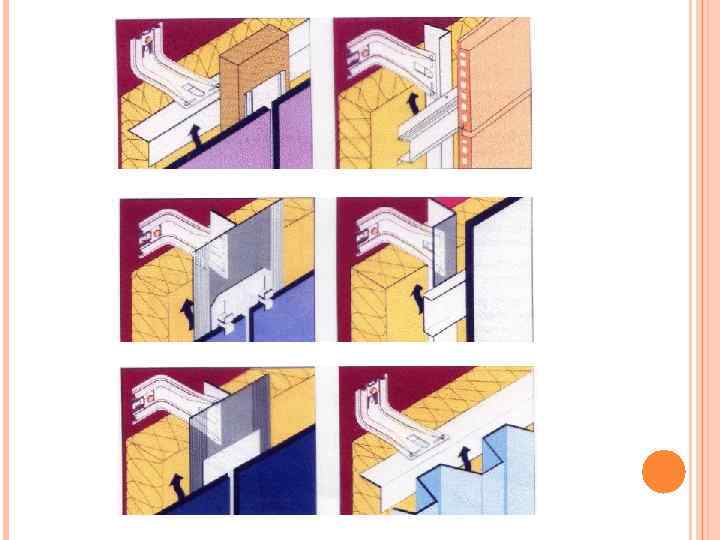

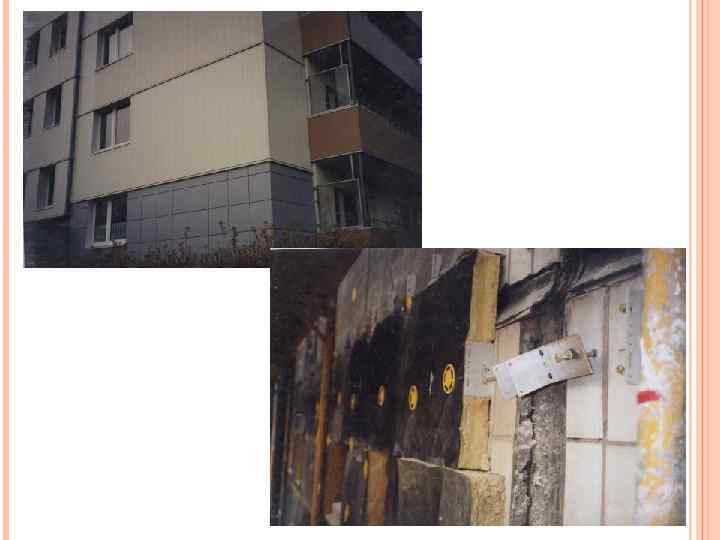

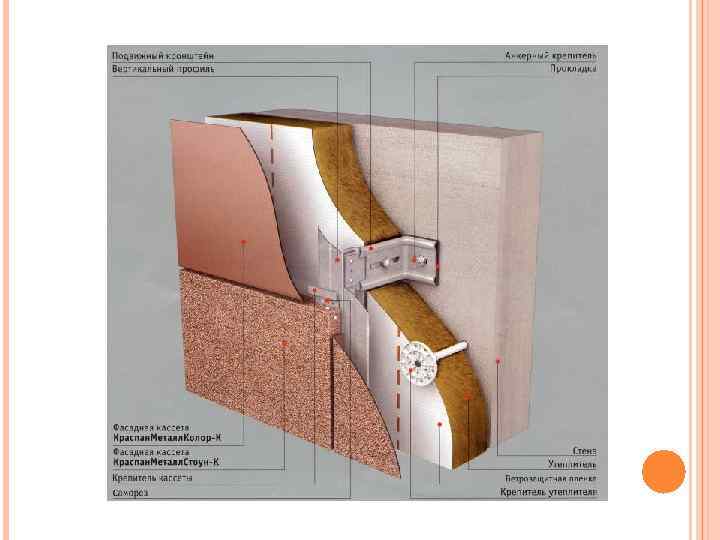

Варианты облицовочного слоя (3 слой) § § Кирпич (120 мм) Вагонка – пластиковая – металлическая фасады § – деревянная Листы, плиты Вентилируемые

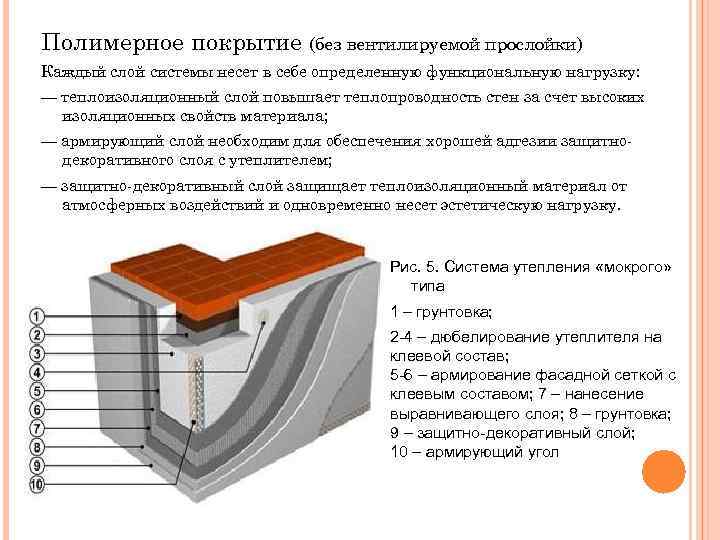

Полимерное покрытие (без вентилируемой прослойки) Каждый слой системы несет в себе определенную функциональную нагрузку: — теплоизоляционный слой повышает теплопроводность стен за счет высоких изоляционных свойств материала; — армирующий слой необходим для обеспечения хорошей адгезии защитно декоративного слоя с утеплителем; — защитно декоративный слой защищает теплоизоляционный материал от атмосферных воздействий и одновременно несет эстетическую нагрузку. Рис. 5. Система утепления «мокрого» типа 1 – грунтовка; 2 -4 – дюбелирование утеплителя на клеевой состав; 5 -6 – армирование фасадной сеткой с клеевым составом; 7 – нанесение выравнивающего слоя; 8 – грунтовка; 9 – защитно-декоративный слой; 10 – армирующий угол

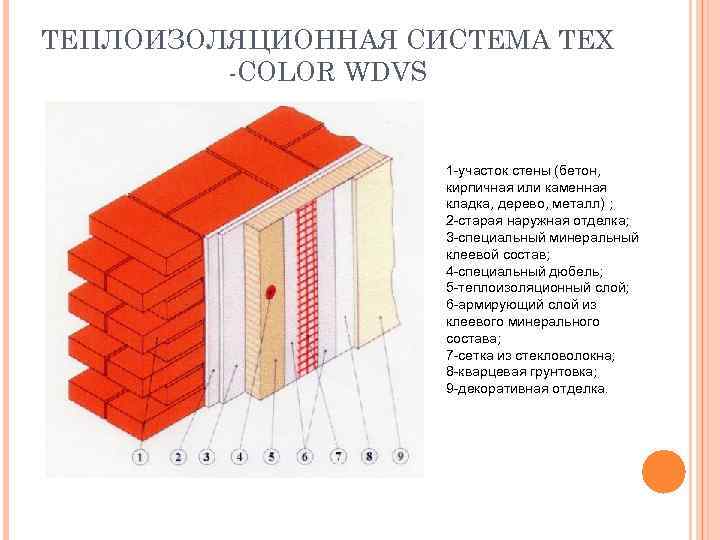

ТЕПЛОИЗОЛЯЦИОННАЯ СИСТЕМА TEX COLOR WDVS 1 -участок стены (бетон, кирпичная или каменная кладка, дерево, металл) ; 2 -старая наружная отделка; 3 -специальный минеральный клеевой состав; 4 -специальный дюбель; 5 -теплоизоляционный слой; 6 -армирующий слой из клеевого минерального состава; 7 -сетка из стекловолокна; 8 -кварцевая грунтовка; 9 -декоративная отделка.

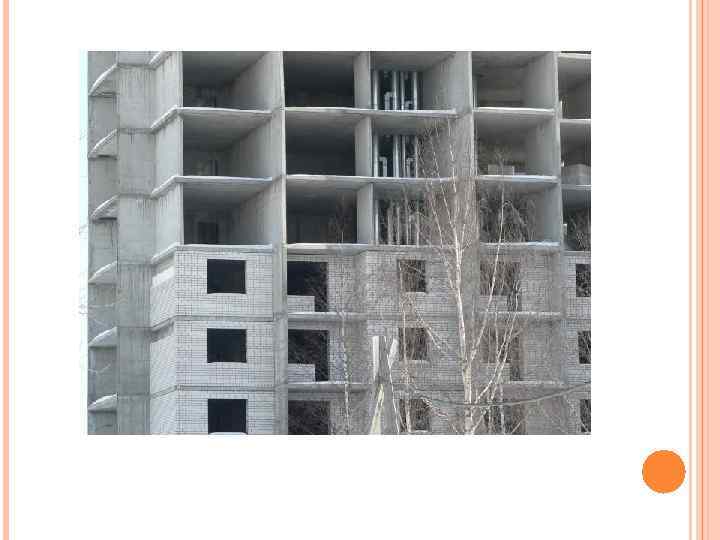

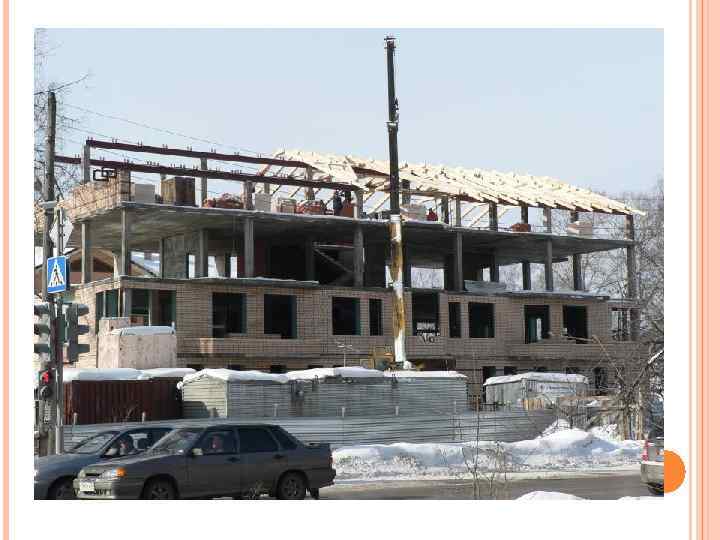

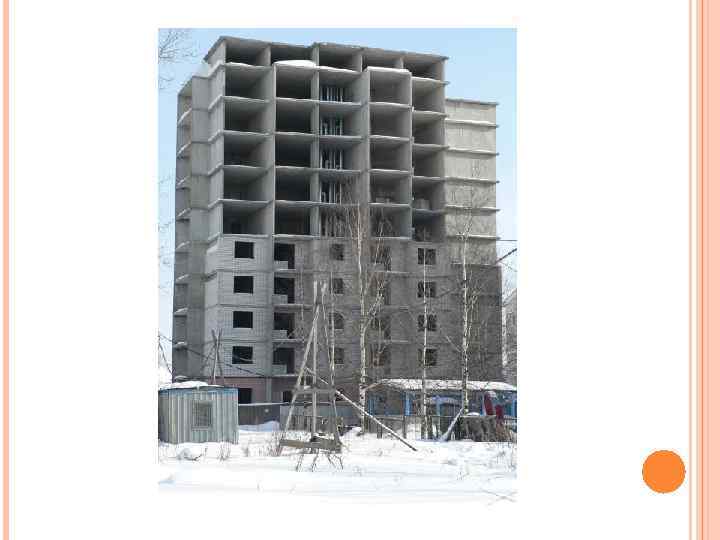

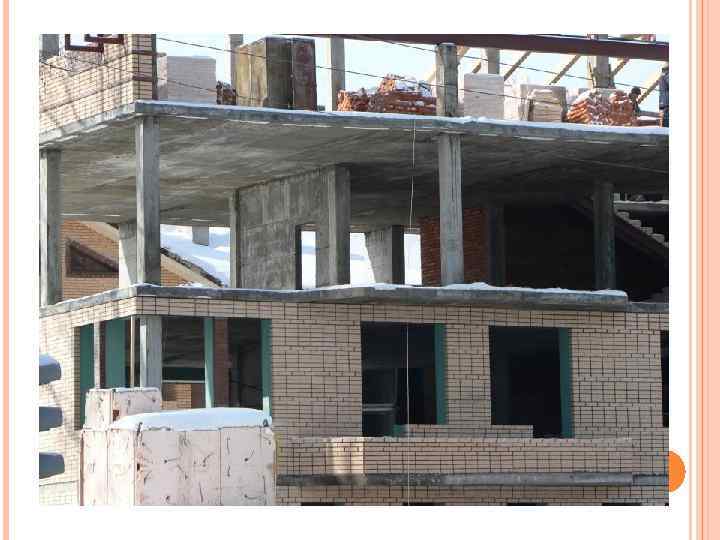

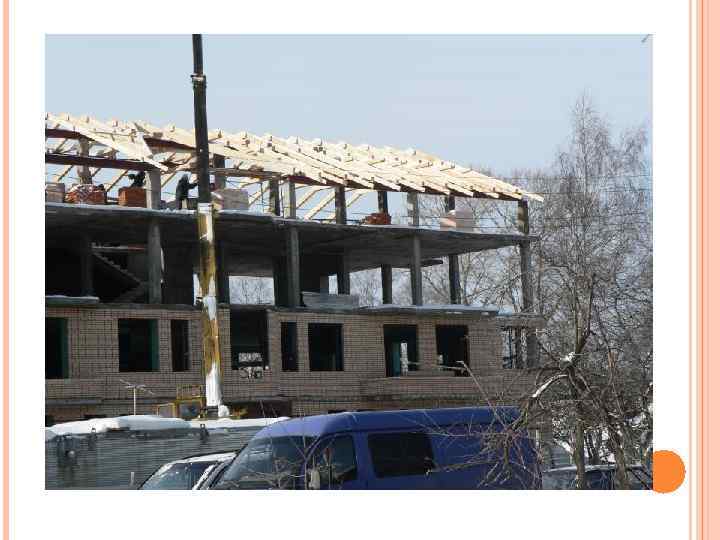

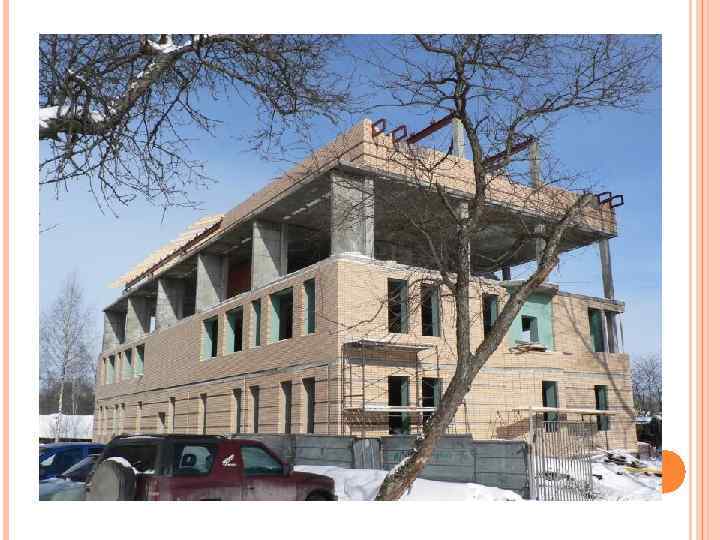

КАРКАСНЫЕ ЗДАНИЯ Жесткость обеспечивается: -Жесткое соединение ригеля с колонной (в плоскости рамы каркаса); -Установка диафрагм или связей (из плоскости рамы каркаса); -Устройство ж/б диска перекрытий. Каркасное здание серии 1. 020 1: а аксонометрическая схема конструкций здания; б узел сборки перекрытия околонны; в узел стыковки колонны; 1, 2 колонны одно этажные (1) и двухэтажные (2); 3 ригель; 4 плиты перекрытия; 5 стенки диафрагмы жесткости; 6, 7, 8 стеновые панели поясные (б), угловые (7) и простеночные (8); 9 фундаментные конструкции; 10 выпуски арматуры колонны; 11 стальной хомут; 12 бетон замоноличивания; 13 панель распорка перекрытия; 14 стальные соединительные детали

КАРКАС МАЛОЭТАЖНЫХ ЗДАНИЙ МЕТАЛЛОКАРКАС Технология «Вол. Дом» – это строительство зданий с применением панелей максимальной заводской готовности. Основным элементом конструктива панелей является термопрофиль, который служит несущим элементом каркаса, а также выполняет функцию «изолятора» холода. Уникальность термопрофиля в том, что мостик холода прерывается за счет перфорации, которая снижает теплопотери до минимума. 1 -каркас из оцинкованного термопрофиля; 2 -шляпный профиль 3 -утеплитель на основе базальтового волокна (П 30); 4 -внешняя отделка (любые фасадные материалы); 5 -пароизоляция внутренняя отделка (любые отделочные материалы)

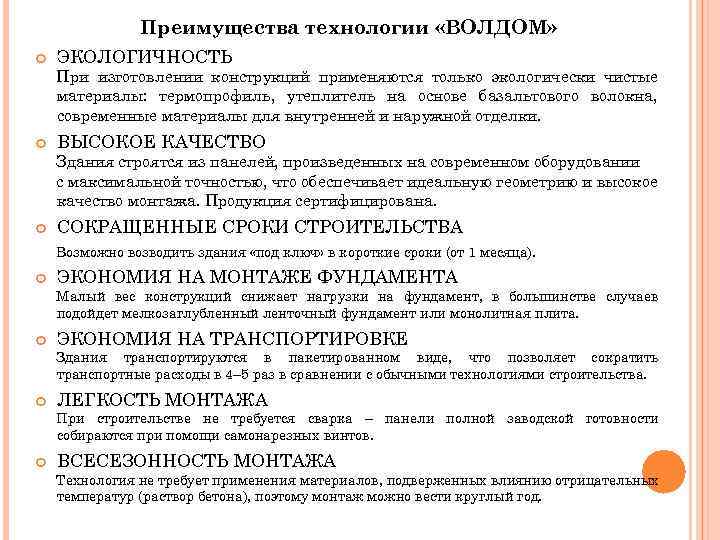

Преимущества технологии «ВОЛДОМ» ЭКОЛОГИЧНОСТЬ При изготовлении конструкций применяются только экологически чистые материалы: термопрофиль, утеплитель на основе базальтового волокна, современные материалы для внутренней и наружной отделки. ВЫСОКОЕ КАЧЕСТВО Здания строятся из панелей, произведенных на современном оборудовании с максимальной точностью, что обеспечивает идеальную геометрию и высокое качество монтажа. Продукция сертифицирована. СОКРАЩЕННЫЕ СРОКИ СТРОИТЕЛЬСТВА Возможно возводить здания «под ключ» в короткие сроки (от 1 месяца). ЭКОНОМИЯ НА МОНТАЖЕ ФУНДАМЕНТА Малый вес конструкций снижает нагрузки на фундамент, в большинстве случаев подойдет мелкозаглубленный ленточный фундамент или монолитная плита. ЭКОНОМИЯ НА ТРАНСПОРТИРОВКЕ Здания транспортируются в пакетированном виде, что позволяет сократить транспортные расходы в 4– 5 раз в сравнении с обычными технологиями строительства. ЛЕГКОСТЬ МОНТАЖА При строительстве не требуется сварка – панели полной заводской готовности собираются при помощи самонарезных винтов. ВСЕСЕЗОННОСТЬ МОНТАЖА Технология не требует применения материалов, подверженных влиянию отрицательных температур (раствор бетона), поэтому монтаж можно вести круглый год.

ПОЖАРОБЕЗОПАСНОСТЬ Обеспечивается применением негорючих материалов, в конструкции нет древесины и других горючих материалов. ЭФФЕКТИВНОЕ ЭНЕРГОСБЕРЕЖЕНИЕ За счет применения высокоэффективных теплоизоляционных материалов конструкция панелей обеспечивает стабильные тепловые характеристики дома в любое время года и позволяет эксплуатировать здания при температуре от +45 до – 55 о. С). СТОЙКОСТЬ К ПРИРОДНЫМ НАГРУЗКАМ Каркас здания выдерживает сейсмические нагрузки до 9 баллов, снеговые нагрузки до 320 кг/м 2 и скоростной напор ветра до 85 кг/м 2.

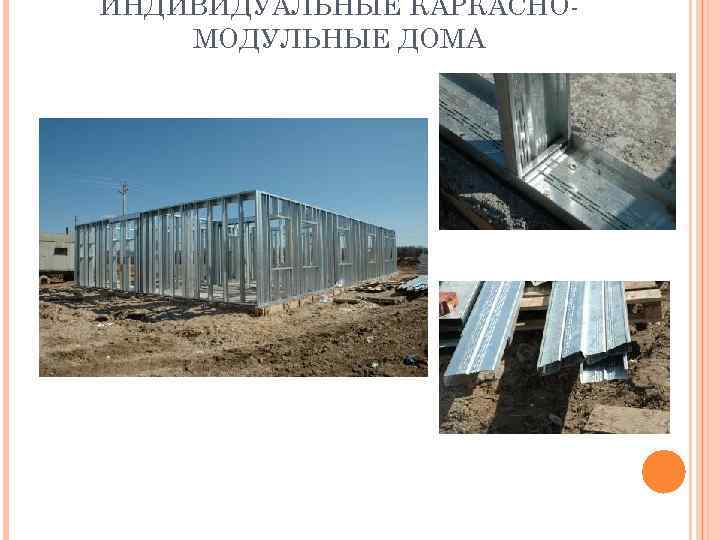

ИНДИВИДУАЛЬНЫЕ КАРКАСНО МОДУЛЬНЫЕ ДОМА

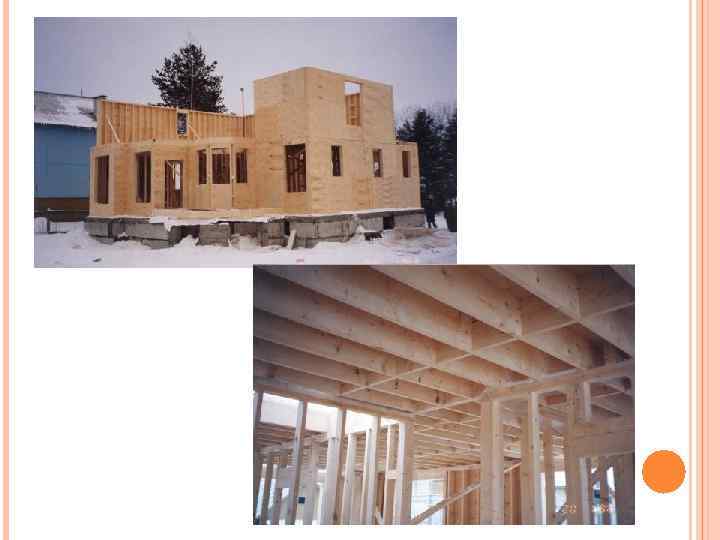

ДЕРЕВЯННЫЙ КАРКАС Дома с деревянным каркасом прогрессивнее брусчатых, т. к. требуют меньшего расхода древесины. Несущей конструкцией их служит деревянный каркас, состоящий из стоек, сечением 50*80 мм, горизонтальных элементов такого же сечения. Стойки устанавливают с модульным шагом 600 мм в осях и прибивают гвоздями к нижней и верхней обвязкам.

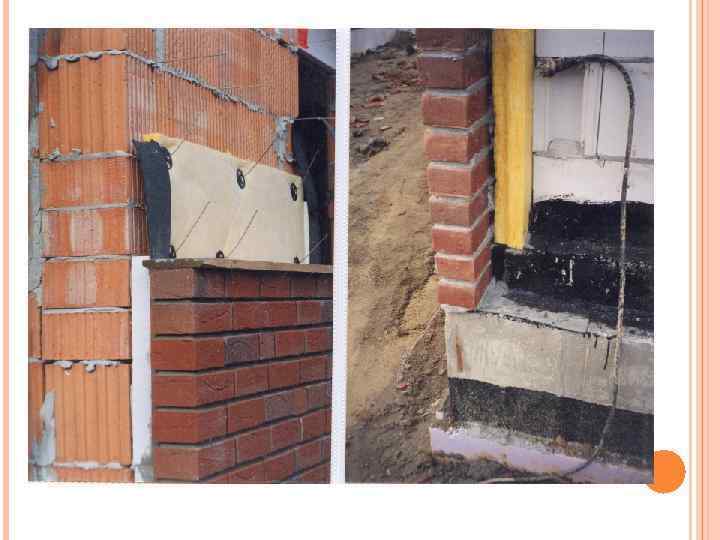

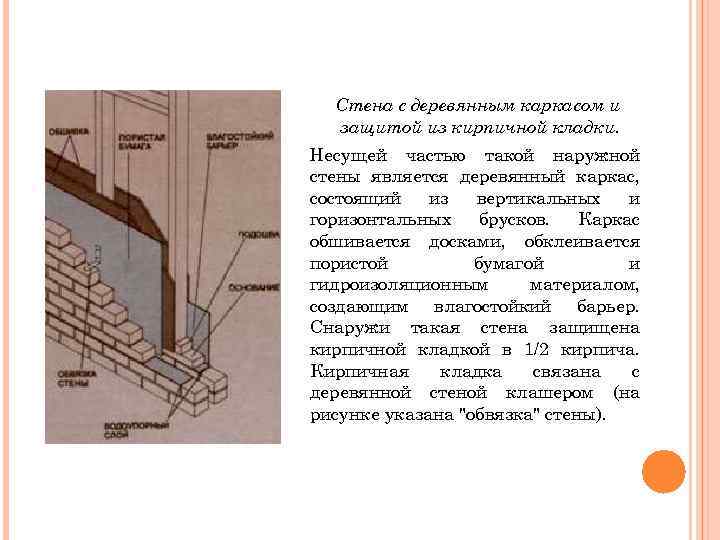

Стена с деревянным каркасом и защитой из кирпичной кладки. Несущей частью такой наружной стены является деревянный каркас, состоящий из вертикальных и горизонтальных брусков. Каркас обшивается досками, обклеивается пористой бумагой и гидроизоляционным материалом, создающим влагостойкий барьер. Снаружи такая стена защищена кирпичной кладкой в 1/2 кирпича. Кирпичная кладка связана с деревянной стеной клашером (на рисунке указана "обвязка" стены).

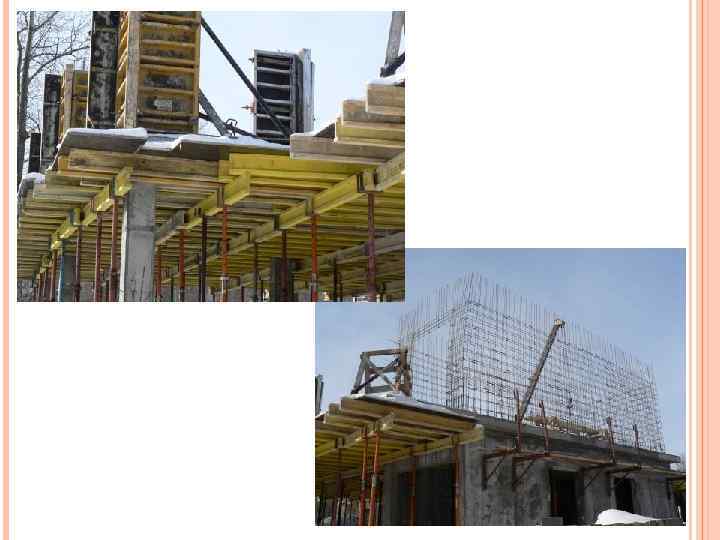

МОНОЛИТНЫЕ ДОМА 1 -тренога; 2 -стойка телескопическая; 3 -унивилка; 4 -струбцина

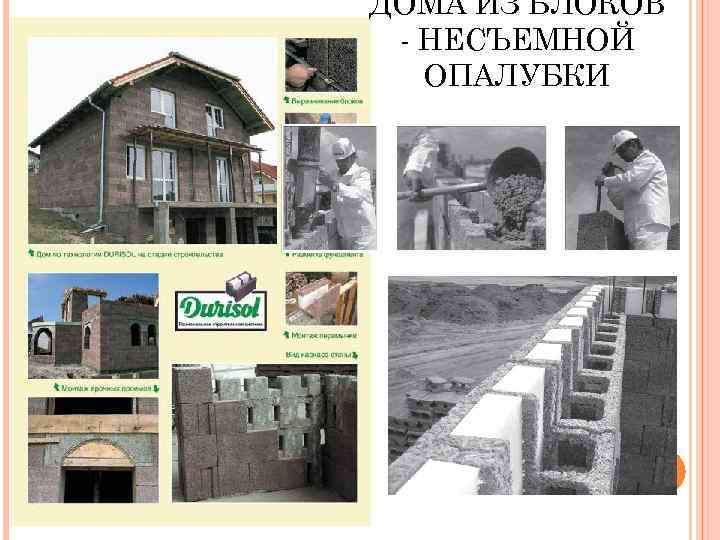

ДОМА ИЗ БЛОКОВ НЕСЪЕМНОЙ ОПАЛУБКИ

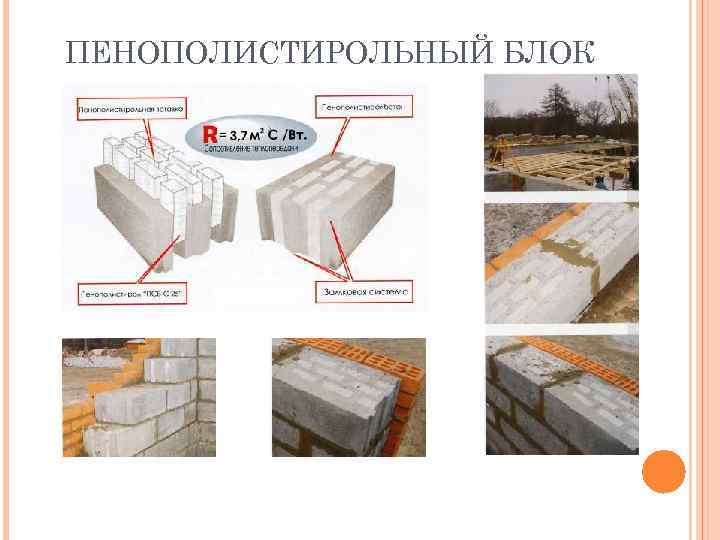

ПЕНОПОЛИСТИРОЛЬНЫЙ БЛОК

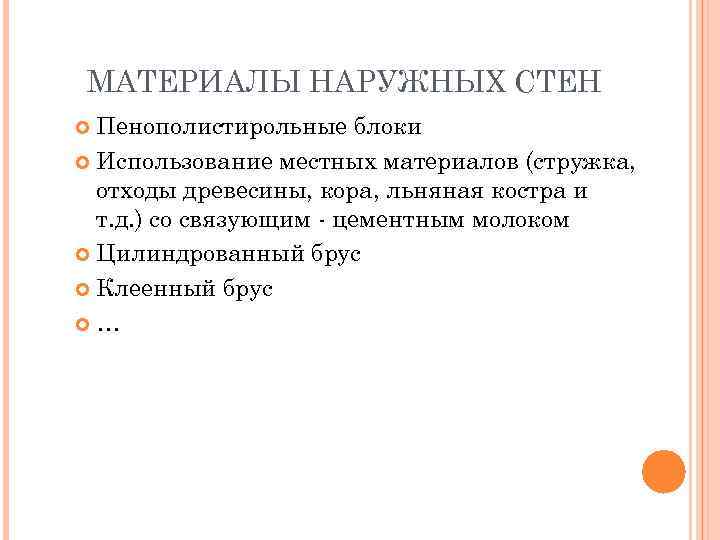

МАТЕРИАЛЫ НАРУЖНЫХ СТЕН Пенополистирольные блоки Использование местных материалов (стружка, отходы древесины, кора, льняная костра и т. д. ) со связующим цементным молоком Цилиндрованный брус Клеенный брус …
