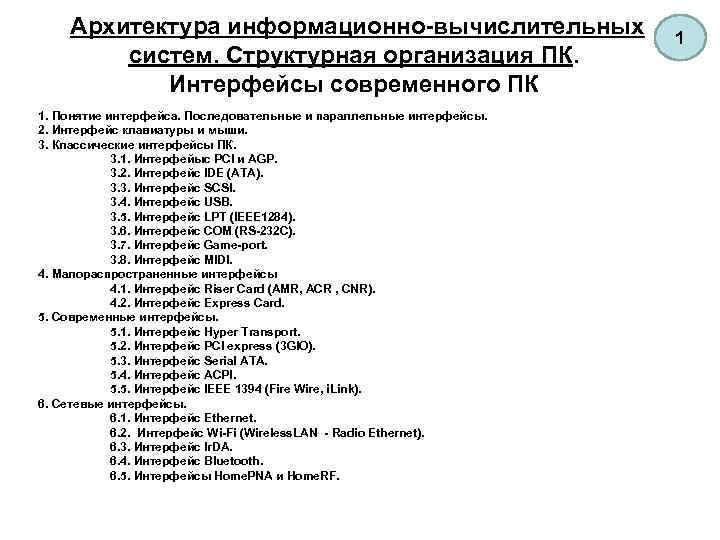

Архитектура информационно-вычислительных систем. Структурная организация ПК. Интерфейсы современного ПК 1. Понятие интерфейса. Последовательные Архитектура информационно-вычислительных систем. Структурная организация ПК. Интерфейсы современного ПК 1. Понятие интерфейса. Последовательные и параллельные интерфейсы. 2. Интерфейс клавиатуры и мыши. 3. Классические интерфейсы ПК. 3. 1. Интерфейыс PCI и AGP. 3. 2. Интерфейс IDE (ATA). 3. 3. Интерфейс SCSI. 3. 4. Интерфейс USB. 3. 5. Интерфейс LPT (IEEE 1284). 3. 6. Интерфейс СОМ (RS-232 C). 3. 7. Интерфейс Game-port. 3. 8. Интерфейс MIDI. 4. Малораспространенные интерфейсы 4. 1. Интерфейс Riser Card (AMR, ACR , CNR). 4. 2. Интерфейс Express Card. 5. Современные интерфейсы. 5. 1. Интерфейс Hyper Transport. 5. 2. Интерфейс PCI express (3 GIO). 5. 3. Интерфейс Serial ATA. 5. 4. Интерфейс ACPI. 5. 5. Интерфейс IEEE 1394 (Fire Wire, i. Link). 6. Сетевые интерфейсы. 6. 1. Интерфейс Ethernet. 6. 2. Интерфейс Wi-Fi (Wireless. LAN - Radio Ethernet). 6. 3. Интерфейс Ir. DA. 6. 4. Интерфейс Bluetooth. 6. 5. Интерфейсы Home. PNA и Home. RF. 1

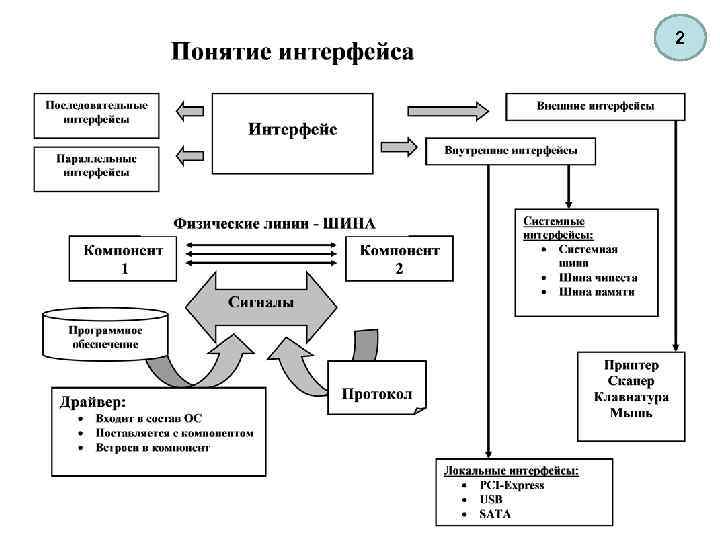

2 2

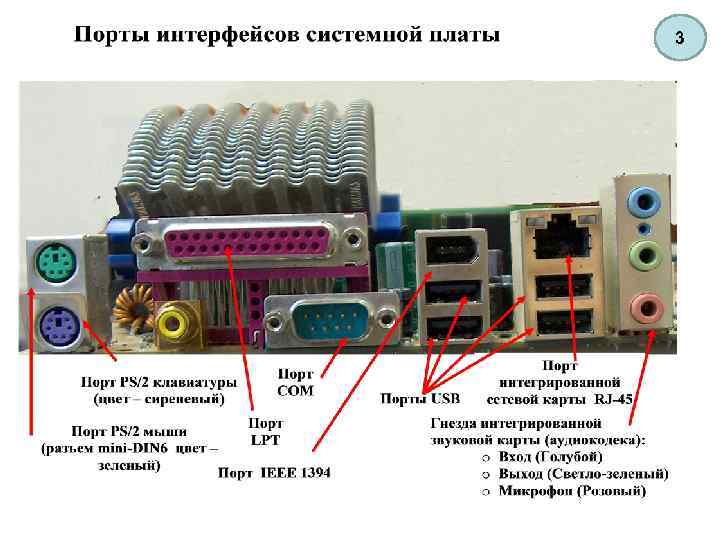

3 3

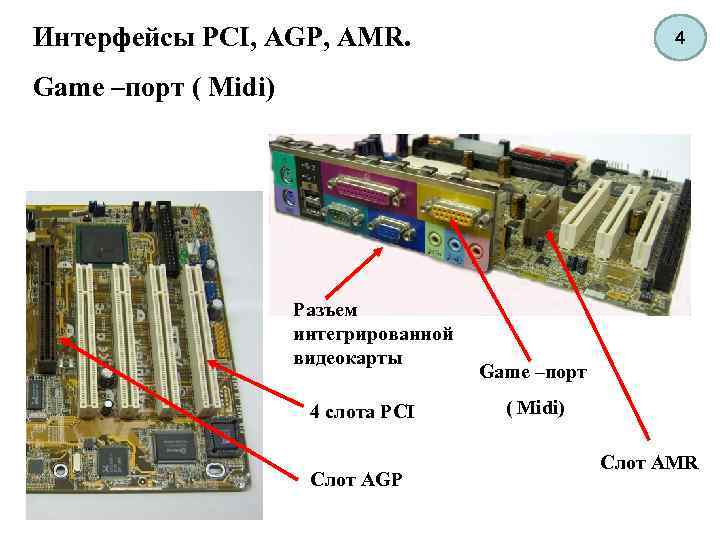

Интерфейсы PCI, AGP, AMR. 4 Game –порт ( Midi) Разъем интегрированной видеокарты 4 cлота Интерфейсы PCI, AGP, AMR. 4 Game –порт ( Midi) Разъем интегрированной видеокарты 4 cлота PCI Слот AGP Game –порт ( Midi) Слот AMR

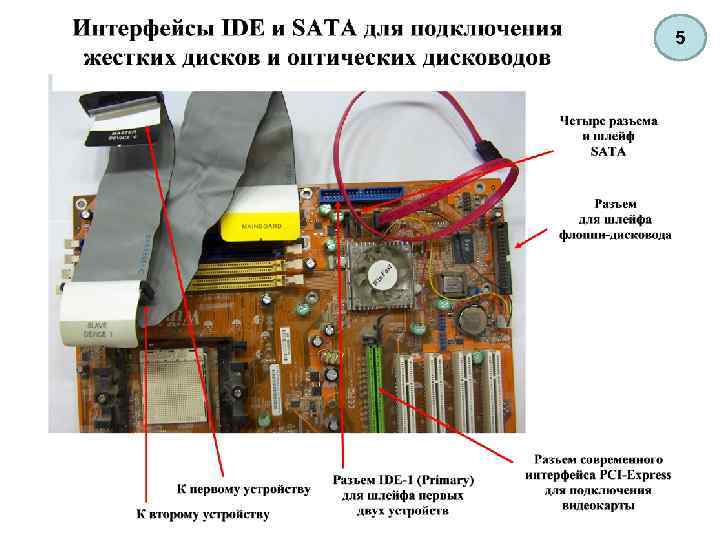

5 5

Плата SCSI –контроллера Внутренний разъем для подключения внутреннего устройства 6 Внешний разъем для подключения Плата SCSI –контроллера Внутренний разъем для подключения внутреннего устройства 6 Внешний разъем для подключения внешнего устройства

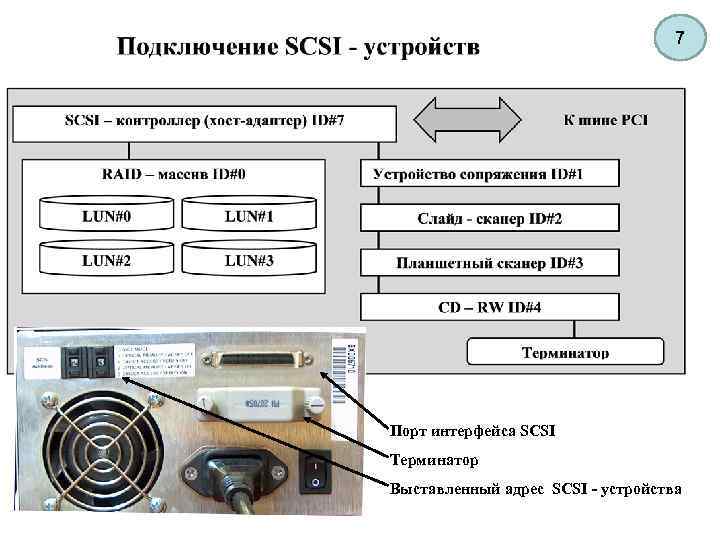

7 Порт интерфейса SCSI Терминатор Выставленный адрес SCSI - устройства 7 Порт интерфейса SCSI Терминатор Выставленный адрес SCSI - устройства

8 8

Интерфейсы LPT, СОМ, AMR, 9 Game –порт ( Midi) и AMR Game –порт ( Интерфейсы LPT, СОМ, AMR, 9 Game –порт ( Midi) и AMR Game –порт ( Midi) Порт принтера LPT (IEEE 1284) Порт СОМ (RS-232 C) Аудиовыход (наушники или колонки) Слот AMR Аудиовход Микрофон Интерфейс интегрированной звуковой карты Разъем интегрированной видеокарты

10 Порт интерфейса Express card в ноутбуке Модем Huawei E 800 GSM/3 G/UMTS/EDGE/ GPRS 10 Порт интерфейса Express card в ноутбуке Модем Huawei E 800 GSM/3 G/UMTS/EDGE/ GPRS интерфейса Express card Контроллер ORIENT EX-2 SATA интерфейса Express card

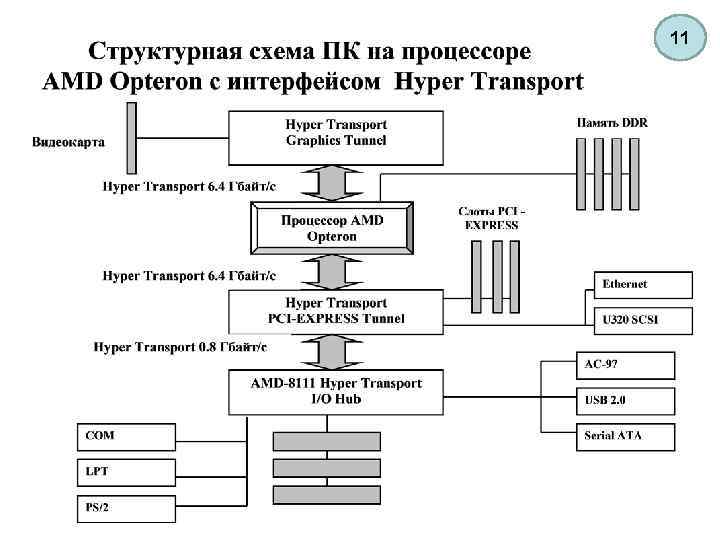

11 11

Интерфейс PCI Express. Топология применения Слот PCI Express 16 Х для видеокарты 12 Интерфейс PCI Express. Топология применения Слот PCI Express 16 Х для видеокарты 12

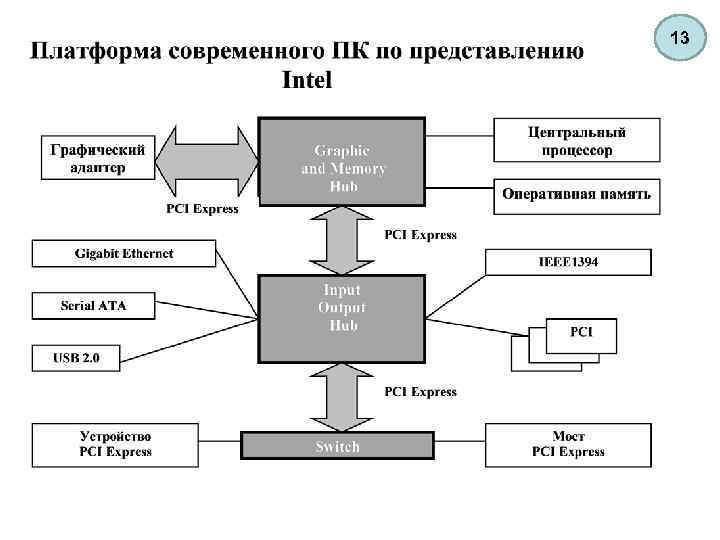

13 13

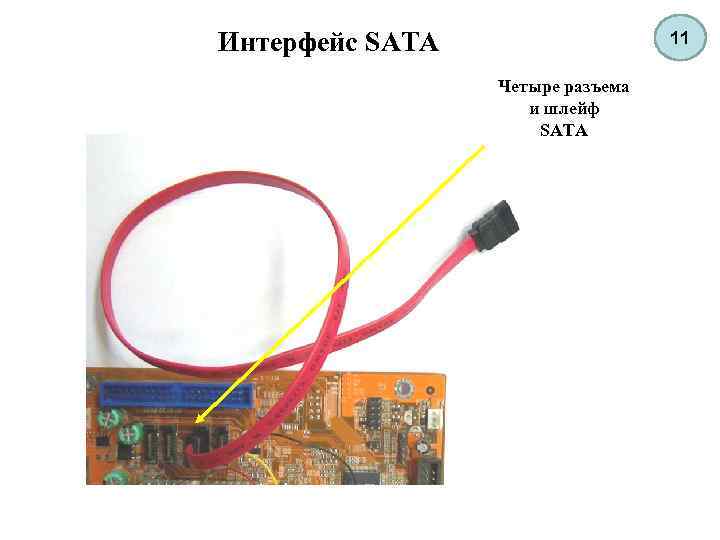

Интерфейс SATA 11 Четыре разъема и шлейф SATA Интерфейс SATA 11 Четыре разъема и шлейф SATA

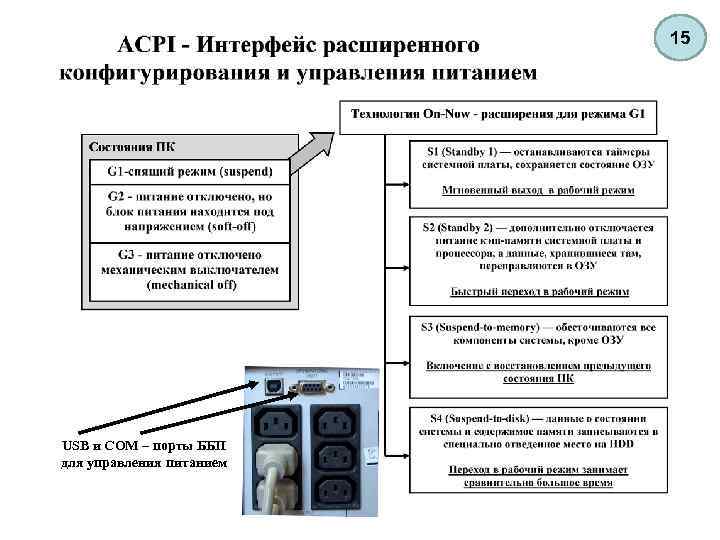

15 USB и COM – порты ББП для управления питанием 15 USB и COM – порты ББП для управления питанием

16 Порт IEEE 1394 16 Порт IEEE 1394

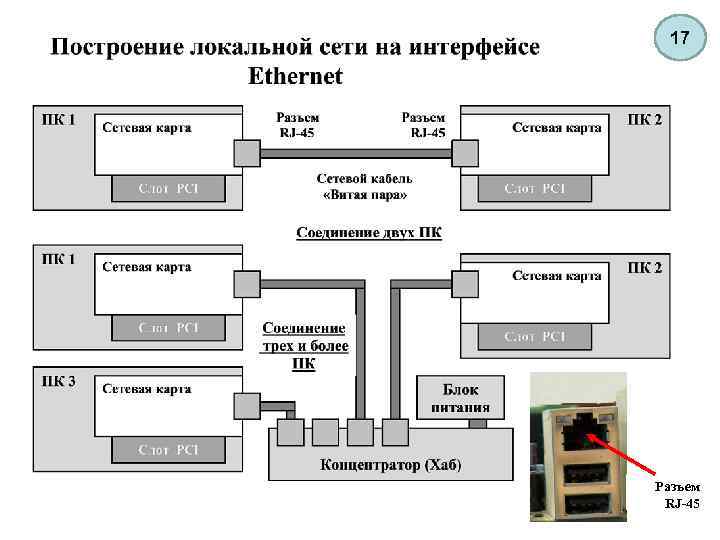

17 Разъем RJ-45 17 Разъем RJ-45

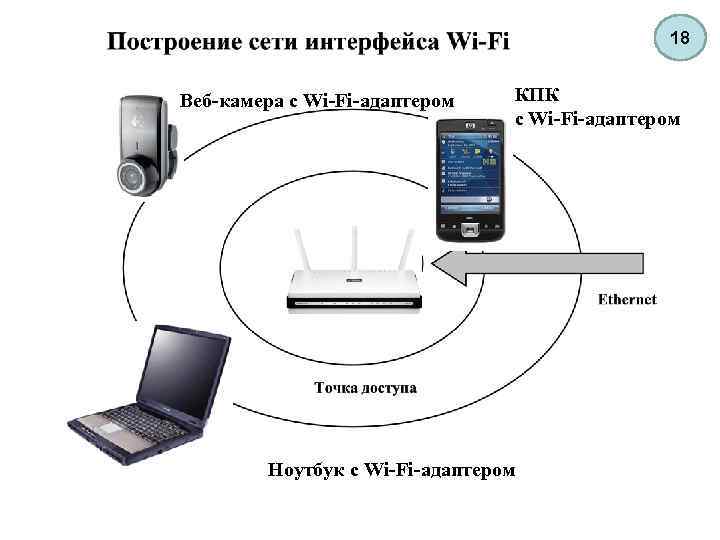

18 Веб-камера с Wi-Fi-адаптером КПК с Wi-Fi-адаптером Ноутбук с Wi-Fi-адаптером 18 Веб-камера с Wi-Fi-адаптером КПК с Wi-Fi-адаптером Ноутбук с Wi-Fi-адаптером

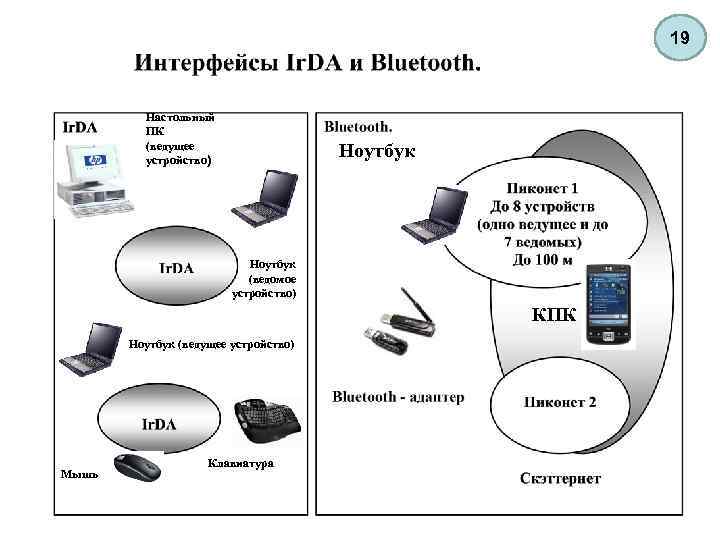

19 Настольный ПК (ведущее устройство) Ноутбук (ведомое устройство) КПК Ноутбук (ведущее устройство) Мышь Клавиатура 19 Настольный ПК (ведущее устройство) Ноутбук (ведомое устройство) КПК Ноутбук (ведущее устройство) Мышь Клавиатура

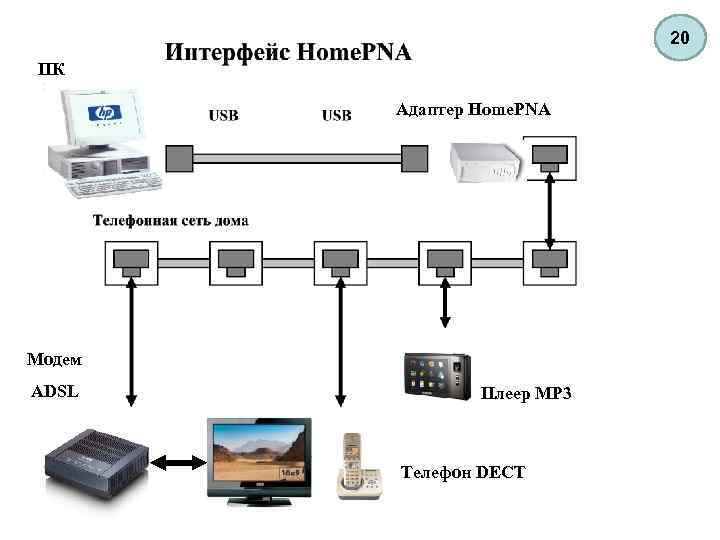

20 ПК Адаптер Home. PNA Модем ADSL Плеер МР 3 Телефон DECT 20 ПК Адаптер Home. PNA Модем ADSL Плеер МР 3 Телефон DECT

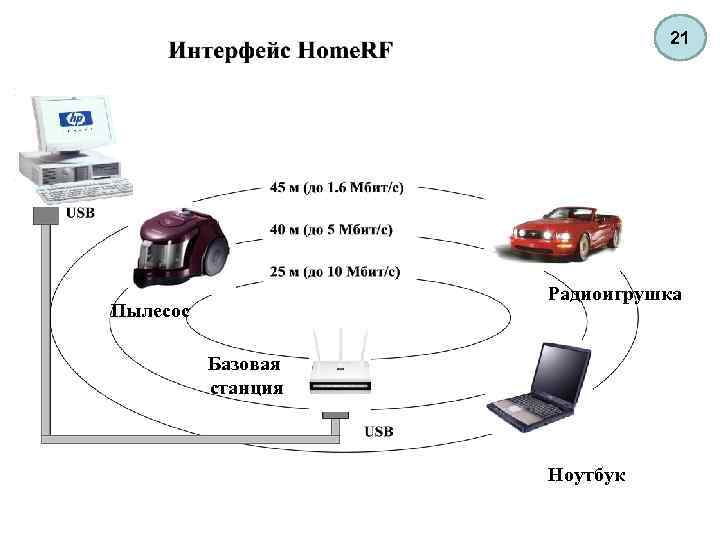

21 Радиоигрушка Пылесос Базовая станция Ноутбук 21 Радиоигрушка Пылесос Базовая станция Ноутбук
