Скачать презентацию Архитектура ЭВМ Структурная схема ЭВМ Системный Скачать презентацию Архитектура ЭВМ Структурная схема ЭВМ Системный

Архитектура ЭВМ.ppt

  • Количество слайдов: 18

Архитектура ЭВМ Архитектура ЭВМ

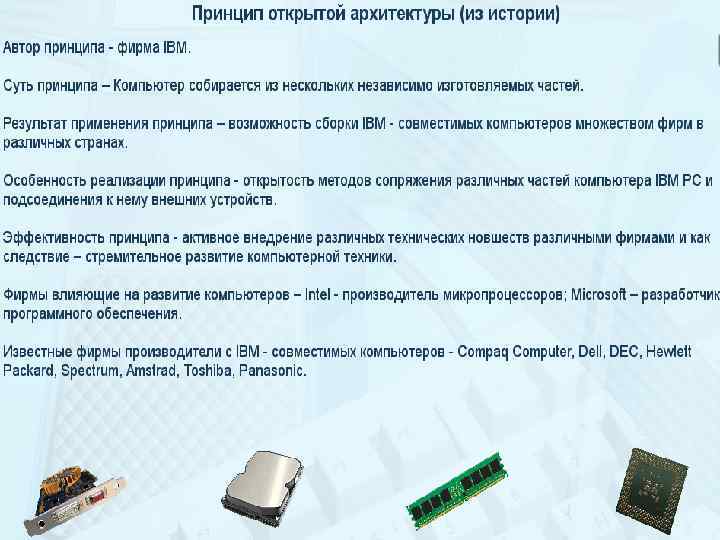

Структурная схема ЭВМ Структурная схема ЭВМ

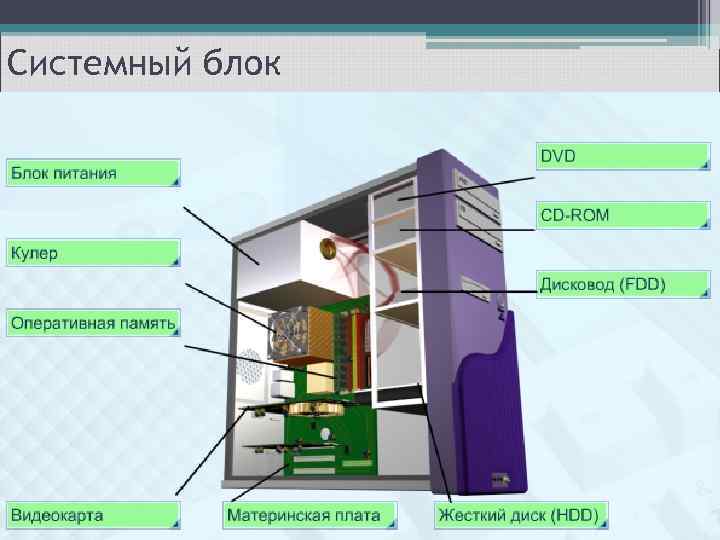

Системный блок Системный блок

Материнская (системная) плата Материнская плата, системная плата , motherboard, mainboard, а по нашему - Материнская (системная) плата Материнская плата, системная плата , motherboard, mainboard, а по нашему - материнка. Это основной компонент компьютера преднозначенный для размещений всех остальных устройств. Она представляет собой многослойную печатную плату с расположенными на ней - микросхемами, разъемами, слотами для подключения плат расширений. . .

Северный мост системной платы Северный мост (Northbridge) - это системный контроллер, являющийся одним из Северный мост системной платы Северный мост (Northbridge) - это системный контроллер, являющийся одним из элементов чипсета материнской платы, отвечающий за работу с оперативной памятью (RAM), видеоадаптером и процессором (CPU). • Одной из основных функций северного моста является обеспечение взаимодействия системной платы и процессора, а также определение скорости работы. Также северный мост обеспечивает связь с южным мостом.

Южный мост системной платы • Южный мост (Southbridge) это функциональный контроллер, известен как контроллер Южный мост системной платы • Южный мост (Southbridge) это функциональный контроллер, известен как контроллер ввода вывода или ICH (In/Out Controller Hub). Отвечает за так называемые "медленные" операции, к которым относится отработка взаимодействия между интерфейсами IDE, SATA, USB, LAN, Embeded Audio и северным мостом системы, который, в свою очередь, напрямую связан с процессором и другими важными компонентами, такими как оперативная память или видеоподсистема. Южный мост отвечает еще и за SM шину (используется для управления вентиляторами на плате), DMA контроллер, IRQ контроллер, системные часы, BIOS, системы энергообеспечения APM и ACPI, шину LPC Bridge.

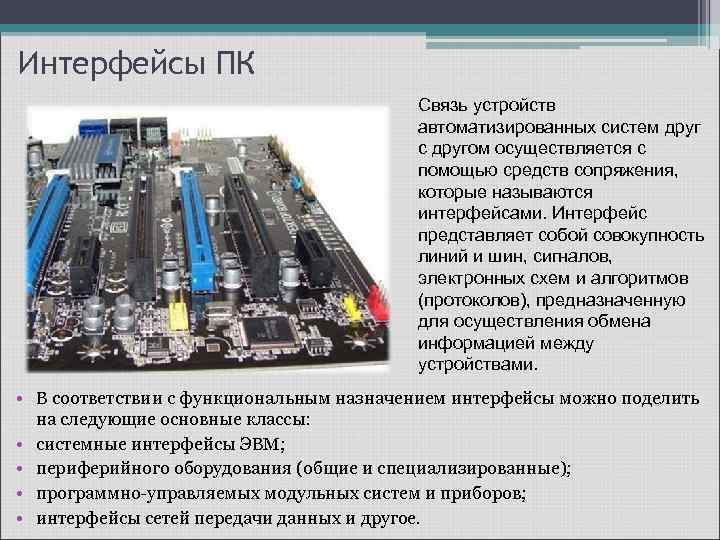

Интерфейсы ПК Связь устройств автоматизированных систем друг с другом осуществляется с помощью средств сопряжения, Интерфейсы ПК Связь устройств автоматизированных систем друг с другом осуществляется с помощью средств сопряжения, которые называются интерфейсами. Интерфейс представляет собой совокупность линий и шин, сигналов, электронных схем и алгоритмов (протоколов), предназначенную для осуществления обмена информацией между устройствами. • В соответствии с функциональным назначением интерфейсы можно поделить на следующие основные классы: • системные интерфейсы ЭВМ; • периферийного оборудования (общие и специализированные); • программно управляемых модульных систем и приборов; • интерфейсы сетей передачи данных и другое.

Интерфейсы ПК (PCI) • PCI (англ. Peripheral component interconnect, дословно — взаимосвязь периферийных компонентов) Интерфейсы ПК (PCI) • PCI (англ. Peripheral component interconnect, дословно — взаимосвязь периферийных компонентов) — шина ввода/вывода для подключения периферийных устройств к материнской плате компьютера. • PCI устройства с точки зрения пользователя самонастраиваемы (Plug and Play). • Каждое устройство может иметь ПЗУ. • Настройка прерываний осуществляется также системным программным обеспечением.

Интерфейсы ПК (AGP) • В 1996 году фирмой Intel был предложен выделенный интерфейс для Интерфейсы ПК (AGP) • В 1996 году фирмой Intel был предложен выделенный интерфейс для подключения видеокарты AGP (Accelerated Graphics Port высокоскоростной графический порт). В таких системах чипсет был разделен на два моста: северный и южный. Северный мост связывал ЦП, память и.

Интерфейсы ПК (PCI-Express) • Интерфейс PCI Express (первоначальное название 3 GIO) использует концепцию PCI, Интерфейсы ПК (PCI-Express) • Интерфейс PCI Express (первоначальное название 3 GIO) использует концепцию PCI, однако физическая их реализация кардинально отличается. На физическом уровне PCI Express представляет собой не шину, а некое подобие сетевого взаимодействия на основе последовательного протокола. Высокое быстродействие PCI Express позволяет отказаться от других системных интерфейсов (AGP, PCI), что дает возможность также отказаться от деления системного чипсета на северный и южный мосты в пользу единого контроллера PCI Express.

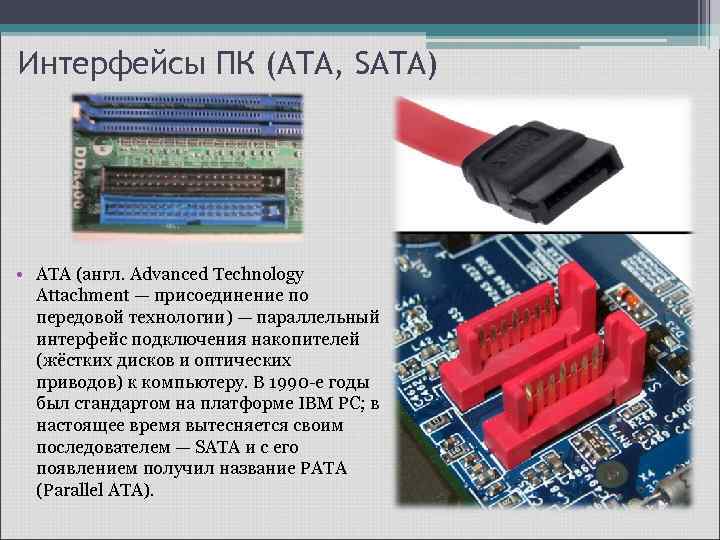

Интерфейсы ПК (ATA, SATA) • ATA (англ. Advanced Technology Attachment — присоединение по передовой Интерфейсы ПК (ATA, SATA) • ATA (англ. Advanced Technology Attachment — присоединение по передовой технологии) — параллельный интерфейс подключения накопителей (жёстких дисков и оптических приводов) к компьютеру. В 1990 е годы был стандартом на платформе IBM PC; в настоящее время вытесняется своим последователем — SATA и с его появлением получил название PATA (Parallel ATA).

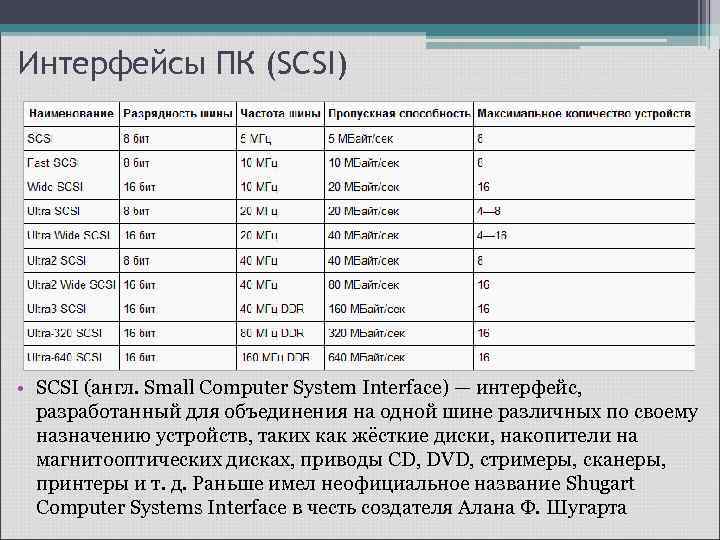

Интерфейсы ПК (SCSI) • SCSI (англ. Small Computer System Interface) — интерфейс, разработанный для Интерфейсы ПК (SCSI) • SCSI (англ. Small Computer System Interface) — интерфейс, разработанный для объединения на одной шине различных по своему назначению устройств, таких как жёсткие диски, накопители на магнитооптических дисках, приводы CD, DVD, стримеры, сканеры, принтеры и т. д. Раньше имел неофициальное название Shugart Computer Systems Interface в честь создателя Алана Ф. Шугарта

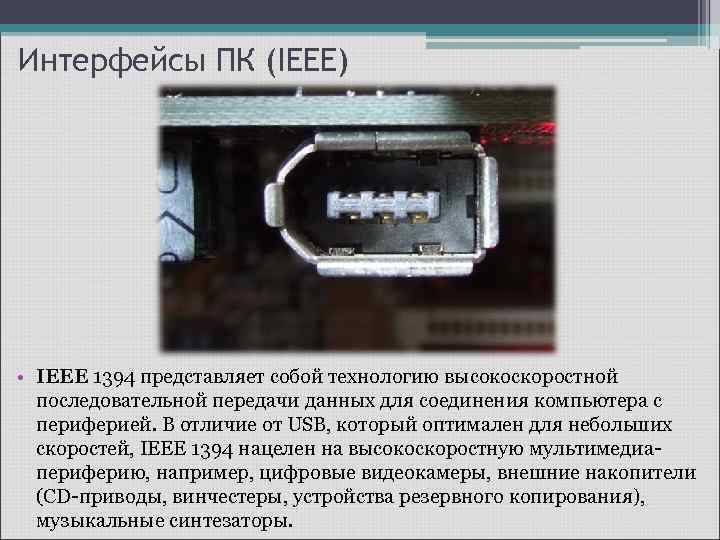

Интерфейсы ПК (IEEE) • IEEE 1394 представляет собой технологию высокоскоростной последовательной передачи данных для Интерфейсы ПК (IEEE) • IEEE 1394 представляет собой технологию высокоскоростной последовательной передачи данных для соединения компьютера с периферией. В отличие от USB, который оптимален для небольших скоростей, IEEE 1394 нацелен на высокоскоростную мультимедиа периферию, например, цифровые видеокамеры, внешние накопители (CD приводы, винчестеры, устройства резервного копирования), музыкальные синтезаторы.

Интерфейсы ПК (USB) • USB (англ. Universal Serial Bus — «универсальная последовательная шина» ) Интерфейсы ПК (USB) • USB (англ. Universal Serial Bus — «универсальная последовательная шина» ) — последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств в вычислительной технике.

Интерфейсы мониторов VGA(D-Sub) - единственный аналоговый интерфейс подключения мониторов, ещё применяемый в настоящее время. Интерфейсы мониторов VGA(D-Sub) - единственный аналоговый интерфейс подключения мониторов, ещё применяемый в настоящее время. Главный недостаток связан с необходимостью применения двойного преобразования сигнала в аналоговый формат и обратно, что приводит к потере качества. DVI-D - базовый тип DVI интерфейса. Подразумевает только цифровое подключение, поэтому не может использоваться с видеокартами, имеющими только аналоговый выход. Очень широко распространен. DVI-I - расширенный вариант интерфейса DVI-D. Содержит 2 типа сигналов - цифровой и аналоговый. Видеокарты можно подключать как по цифровому, так и по аналоговому соединению. HDMI - адаптация DVI-D для бытовой аппаратуры, дополненная интерфейсом S/PDIF для передачи многоканального звука. Display. Port –тип цифрового интерфейса для связи видеокарт с устройствами отображения, предназначен для замены интерфейса DVI, так и LVDS.

Интерфейсы ПК (COM-порт) • Последовательный порт, англ. serial port (а также серийный порт или Интерфейсы ПК (COM-порт) • Последовательный порт, англ. serial port (а также серийный порт или COMпорт, англ. communications port) — двунаправленный последовательный интерфейс. • Последовательным данный порт называется потому, что информация через него передаётся по одному биту, бит за битом (в отличие от параллельного порта)

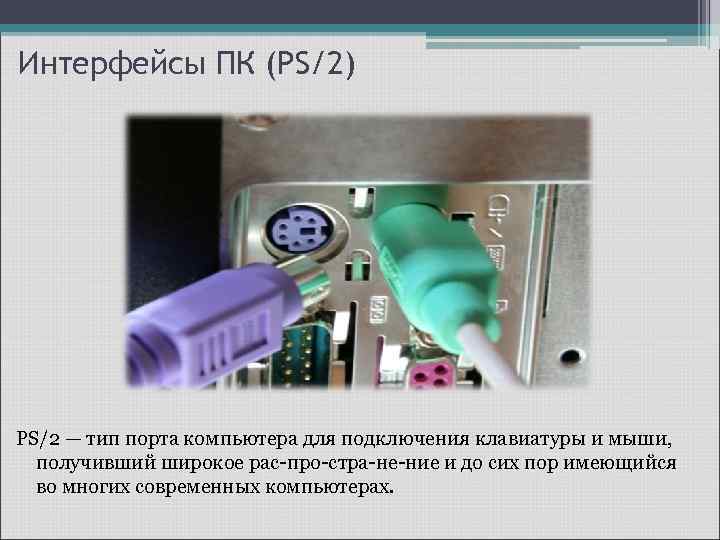

Интерфейсы ПК (PS/2) PS/2 — тип порта компьютера для подключения клавиатуры и мыши, получивший Интерфейсы ПК (PS/2) PS/2 — тип порта компьютера для подключения клавиатуры и мыши, получивший широкое рас про стра не ние и до сих пор имеющийся во многих современных компьютерах.
