Архитектура ЭВМ Архитектура- это наиболее общие принципы построения ЭВМ, реализующие программное управление работой и взаимодействием основных ее функциональных узлов. Общие принципы построения ЭВМ, которые относятся к архитектуре: 1. Структура памяти ЭВМ 2. Способы доступа к памяти и внешним устройствам 3. Возможность изменения конфигурации компьютера 4. Система команд 5. Форматы данных 6. Организация интерфейса

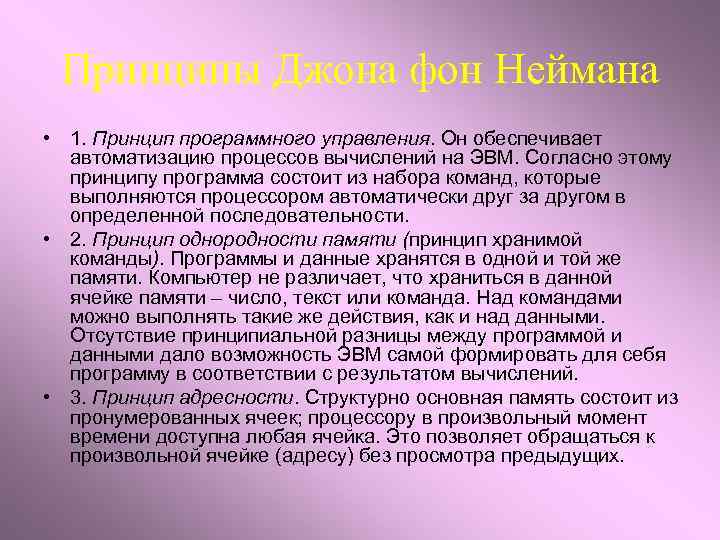

Принципы Джона фон Неймана • 1. Принцип программного управления. Он обеспечивает автоматизацию процессов вычислений на ЭВМ. Согласно этому принципу программа состоит из набора команд, которые выполняются процессором автоматически друг за другом в определенной последовательности. • 2. Принцип однородности памяти (принцип хранимой команды). Программы и данные хранятся в одной и той же памяти. Компьютер не различает, что храниться в данной ячейке памяти – число, текст или команда. Над командами можно выполнять такие же действия, как и над данными. Отсутствие принципиальной разницы между программой и данными дало возможность ЭВМ самой формировать для себя программу в соответствии с результатом вычислений. • 3. Принцип адресности. Структурно основная память состоит из пронумерованных ячеек; процессору в произвольный момент времени доступна любая ячейка. Это позволяет обращаться к произвольной ячейке (адресу) без просмотра предыдущих.

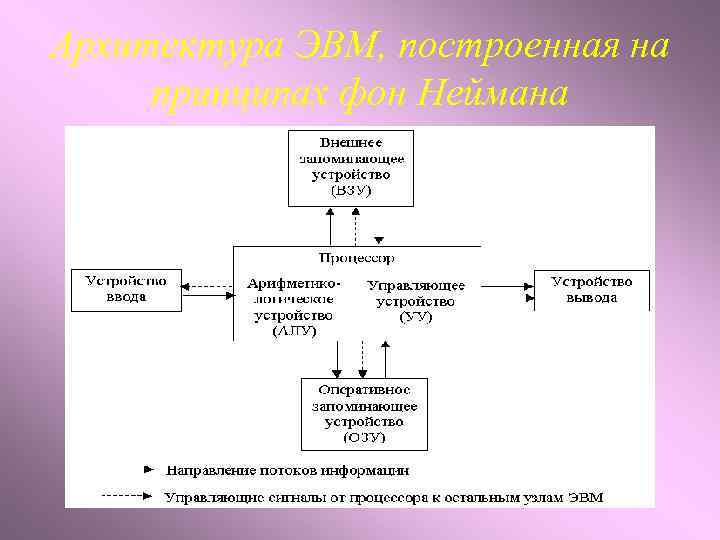

Архитектура ЭВМ, построенная на принципах фон Неймана
Магистрально-модульное устройство компьютера

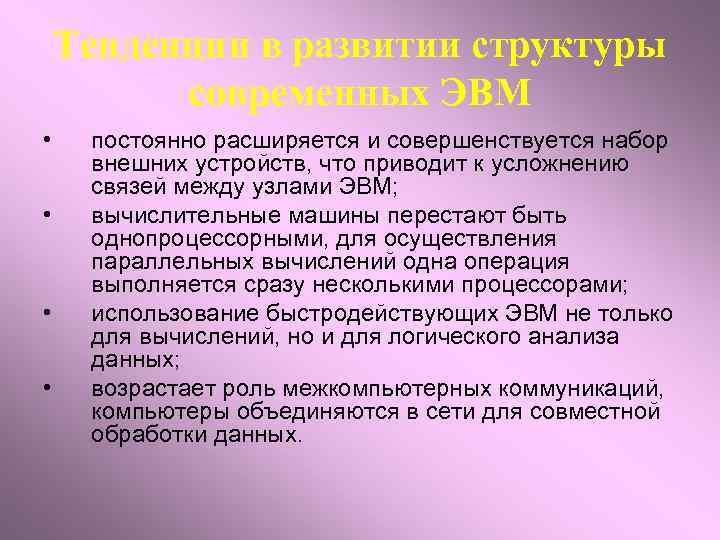

Тенденции в развитии структуры современных ЭВМ • • постоянно расширяется и совершенствуется набор внешних устройств, что приводит к усложнению связей между узлами ЭВМ; вычислительные машины перестают быть однопроцессорными, для осуществления параллельных вычислений одна операция выполняется сразу несколькими процессорами; использование быстродействующих ЭВМ не только для вычислений, но и для логического анализа данных; возрастает роль межкомпьютерных коммуникаций, компьютеры объединяются в сети для совместной обработки данных.
Однопроцессорная схема фон Неймана Многопроцессорная магистральная (конвейерная) схема процессоры одновременно выполняют разные операции над последовательным потоком обрабатываемых данных (многократный поток команд и однократный поток данных)
Многопроцессорная векторная схема Многопроцессорная матричная схема все процессоры одновременно выполняют разные операции над выполняют одну команду над различными данными (однократный несколькими последовательными поток команд и многократный потоками обрабатываемых данных (многократный поток команд и данных) многократный поток данных)

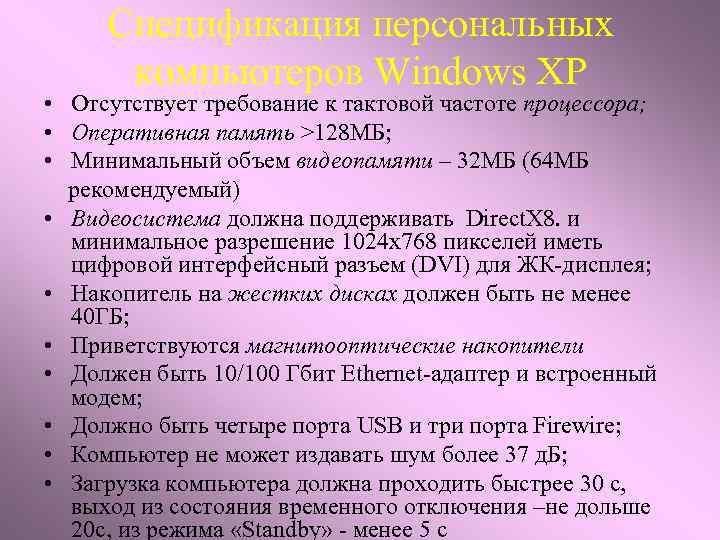

Спецификация персональных компьютеров Windows XP • Отсутствует требование к тактовой частоте процессора; • Оперативная память >128 МБ; • Минимальный объем видеопамяти – 32 МБ (64 МБ рекомендуемый) • Видеосистема должна поддерживать Direct. X 8. и минимальное разрешение 1024 х768 пикселей иметь цифровой интерфейсный разъем (DVI) для ЖК-дисплея; • Накопитель на жестких дисках должен быть не менее 40 ГБ; • Приветствуются магнитооптические накопители • Должен быть 10/100 Гбит Ethernet-адаптер и встроенный модем; • Должно быть четыре порта USB и три порта Firewire; • Компьютер не может издавать шум более 37 д. Б; • Загрузка компьютера должна проходить быстрее 30 с, выход из состояния временного отключения –не дольше 20 с, из режима «Standby» - менее 5 с

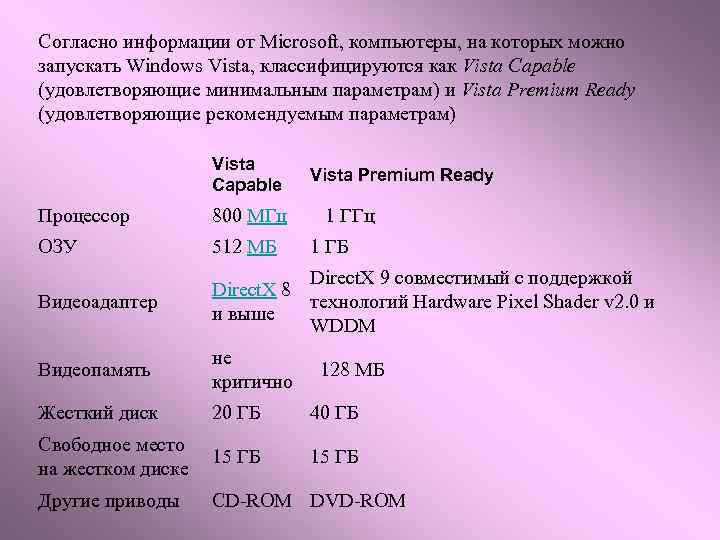

Согласно информации от Microsoft, компьютеры, на которых можно запускать Windows Vista, классифицируются как Vista Capable (удовлетворяющие минимальным параметрам) и Vista Premium Ready (удовлетворяющие рекомендуемым параметрам) Vista Capable Vista Premium Ready Процессор 800 МГц 1 ГГц ОЗУ 512 МБ 1 ГБ Видеоадаптер Direct. X 9 совместимый с поддержкой Direct. X 8 технологий Hardware Pixel Shader v 2. 0 и и выше WDDM Видеопамять не 128 МБ критично Жесткий диск 20 ГБ 40 ГБ Свободное место на жестком диске 15 ГБ Другие приводы CD-ROM DVD-ROM
Рекомендуемые аппаратные требования для Windows 7 Рекомендации 32 -битная версия Windows 7 Центральный процессор Объем оперативной памяти Объём жесткого диска Информационный носитель Графический процессор 64 -битная версия Windows 7 Центральный процессор Объем оперативной памяти Объём жесткого диска Информационный носитель Графический процессор x 86 или x 64 с тактовой частотой 1 ГГц 1 ГБ 16 Гб (минимальное пространство для установки - 10. 5 Гб) DVD-ROM привод Адаптер с поддержкой Direct. X 9 и 128 Мб памяти. Рекомендуются драйверы WDDM версии 1. 0 и старше. (XDDM, вероятнее всего, будет поддерживаться в XP Mode. Известен случай запуска XDDM в Windows 7. ) x 64 с тактовой частотой 1 ГГц 2 ГБ 20 Гб (минимальное пространство для установки - 10. 5 Гб) DVD-ROM привод Адаптер с поддержкой Direct. X 9 и 128 Мб памяти. Рекомендуются драйверы WDDM версии 1. 0 и старше. (XDDM, вероятнее всего, будет поддерживаться в XP Mode. Известен случай запуска XDDM в Windows 7. )

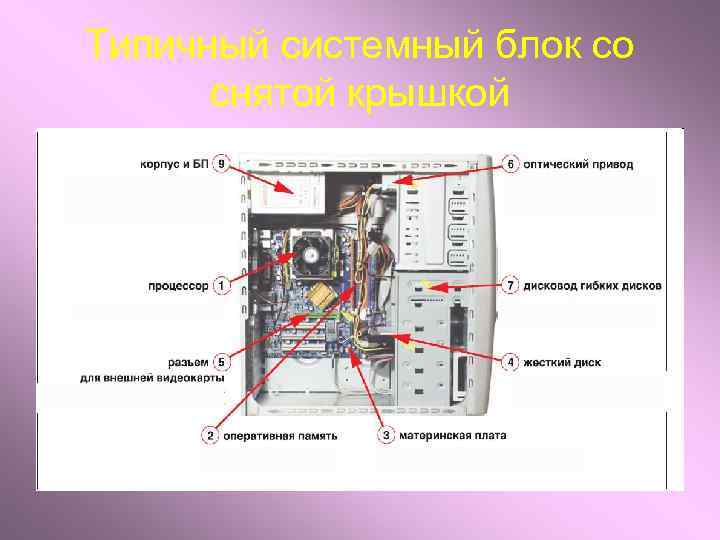

Типичный системный блок со снятой крышкой

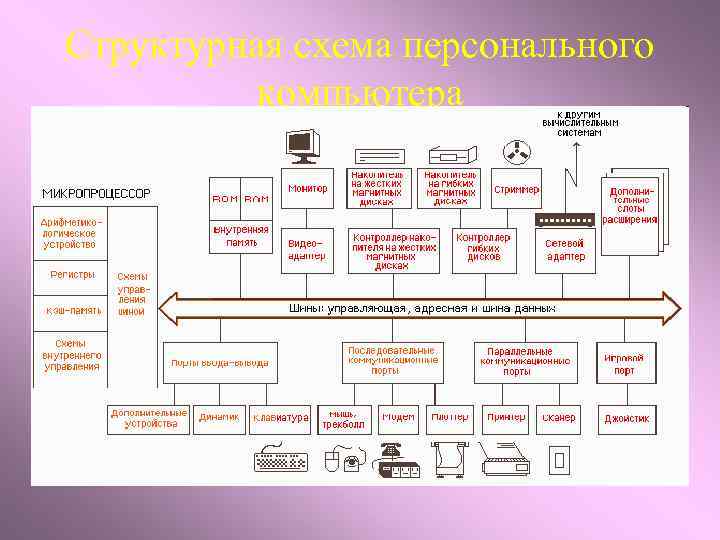

Структурная схема персонального компьютера
Архитектура технологии « 3 GIO» Оперативная память (RAM) Центральный процессор (CPU) Графическая карта (Graphic Card) PCI-X Внешняя память на жестком диске (HDD) Северный мост (North Bridge) Звук (Sound chip) Serial ATA Южный мост (Sourth Bridge) Слот PCI Модем (Modem chip) Сеть (Gigabit Ether. Net) Слот PCI USB 2. 0
Материнская плата персонального компьютера

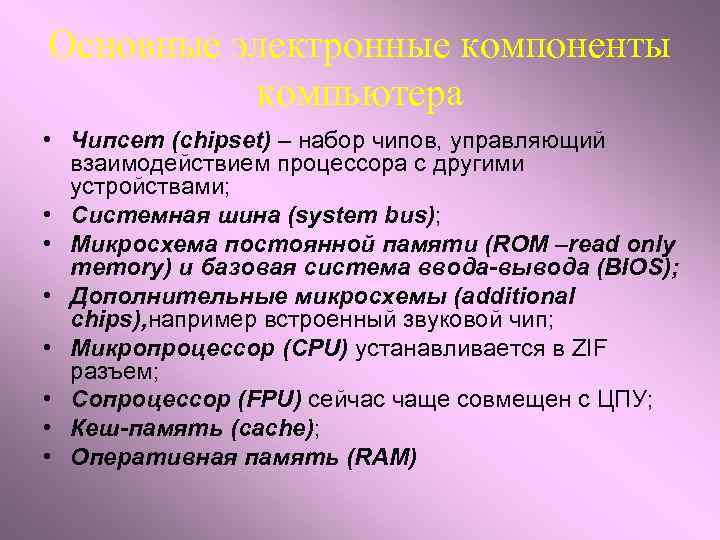

Основные электронные компоненты компьютера • Чипсет (chipset) – набор чипов, управляющий взаимодействием процессора с другими устройствами; • Системная шина (system bus); • Микросхема постоянной памяти (ROM –read only memory) и базовая система ввода-вывода (BIOS); • Дополнительные микросхемы (additional chips), например встроенный звуковой чип; • Микропроцессор (CPU) устанавливается в ZIF разъем; • Сопроцессор (FPU) сейчас чаще совмещен с ЦПУ; • Кеш-память (cache); • Оперативная память (RAM)
• Системная шина (включает шину адресов, данных и команд) Скорость (пропускная способность шины) является важным параметром, влияющим на скорость работы компьютера. Классификация: ISA (industrial standart architecture) -16 -битная. Не применяется теперь.
Локальная шина VLB (VESA Local Bus)
PCI (англ. Peripheral component interconnect, дословно — взаимосвязь периферийных компонентов) — шина ввода/вывода для подключения периферийных устройств к материнской плате компьютера. Разъём 32 -разрядной PCI на материнской плате

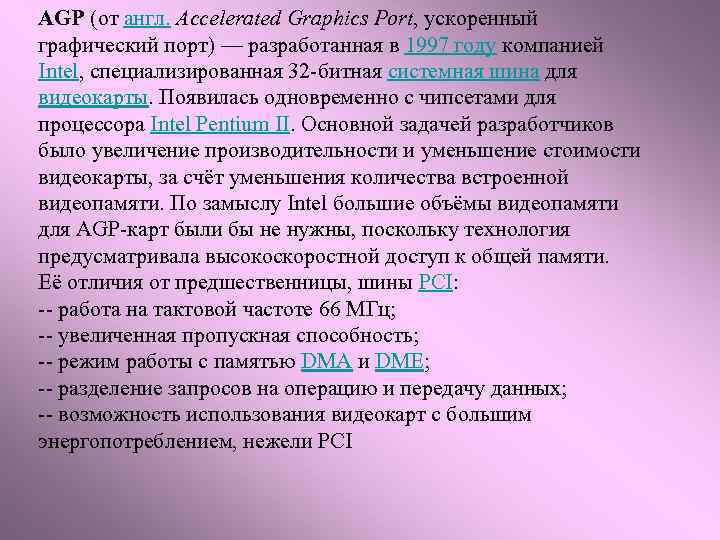

AGP (от англ. Accelerated Graphics Port, ускоренный графический порт) — разработанная в 1997 году компанией Intel, специализированная 32 -битная системная шина для видеокарты. Появилась одновременно с чипсетами для процессора Intel Pentium II. Основной задачей разработчиков было увеличение производительности и уменьшение стоимости видеокарты, за счёт уменьшения количества встроенной видеопамяти. По замыслу Intel большие объёмы видеопамяти для AGP-карт были бы не нужны, поскольку технология предусматривала высокоскоростной доступ к общей памяти. Её отличия от предшественницы, шины PCI: -- работа на тактовой частоте 66 МГц; -- увеличенная пропускная способность; -- режим работы с памятью DMA и DME; -- разделение запросов на операцию и передачу данных; -- возможность использования видеокарт с большим энергопотреблением, нежели PCI
Разъём AGP на материнской плате (обычно коричневого или зелёного цветов).

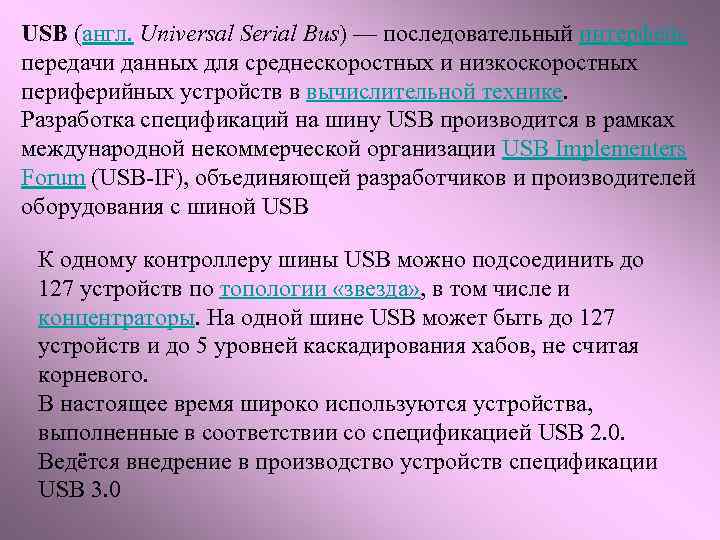

USB (англ. Universal Serial Bus) — последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств в вычислительной технике. Разработка спецификаций на шину USB производится в рамках международной некоммерческой организации USB Implementers Forum (USB-IF), объединяющей разработчиков и производителей оборудования с шиной USB К одному контроллеру шины USB можно подсоединить до 127 устройств по топологии «звезда» , в том числе и концентраторы. На одной шине USB может быть до 127 устройств и до 5 уровней каскадирования хабов, не считая корневого. В настоящее время широко используются устройства, выполненные в соответствии со спецификацией USB 2. 0. Ведётся внедрение в производство устройств спецификации USB 3. 0

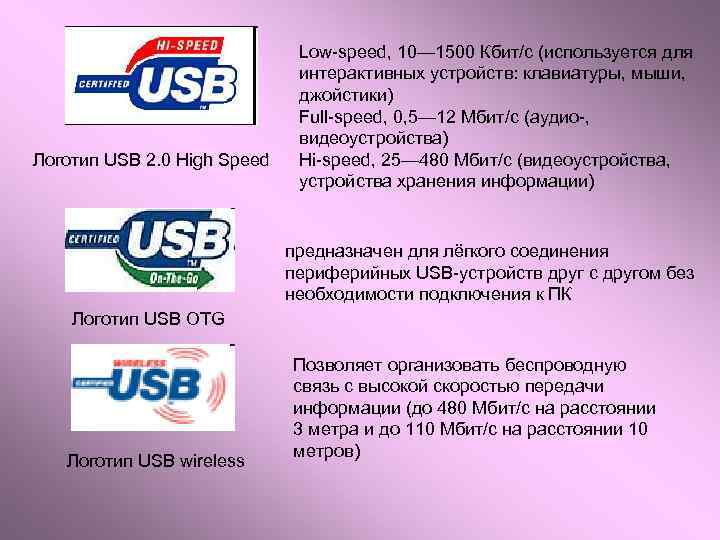

Логотип USB 2. 0 High Speed Low-speed, 10— 1500 Кбит/c (используется для интерактивных устройств: клавиатуры, мыши, джойстики) Full-speed, 0, 5— 12 Мбит/с (аудио-, видеоустройства) Hi-speed, 25— 480 Мбит/с (видеоустройства, устройства хранения информации) предназначен для лёгкого соединения периферийных USB-устройств друг с другом без необходимости подключения к ПК Логотип USB OTG Логотип USB wireless Позволяет организовать беспроводную связь с высокой скоростью передачи информации (до 480 Мбит/с на расстоянии 3 метра и до 110 Мбит/с на расстоянии 10 метров)

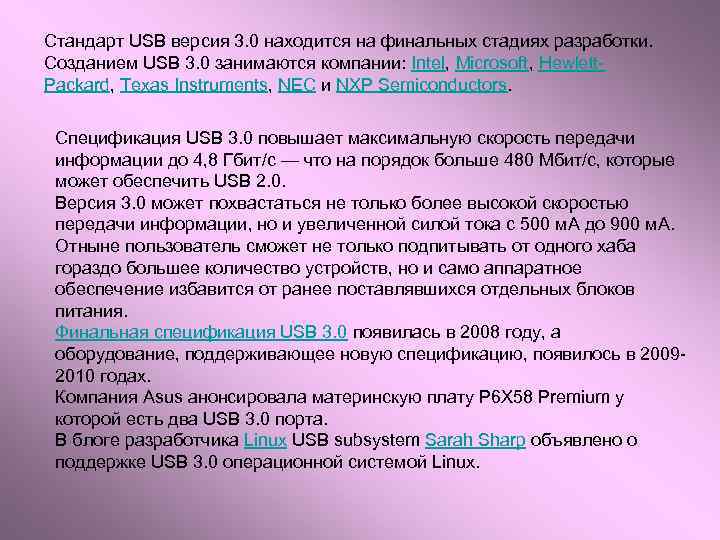

Стандарт USB версия 3. 0 находится на финальных стадиях разработки. Созданием USB 3. 0 занимаются компании: Intel, Microsoft, Hewlett. Packard, Texas Instruments, NEC и NXP Semiconductors. Спецификация USB 3. 0 повышает максимальную скорость передачи информации до 4, 8 Гбит/с — что на порядок больше 480 Мбит/с, которые может обеспечить USB 2. 0. Версия 3. 0 может похвастаться не только более высокой скоростью передачи информации, но и увеличенной силой тока с 500 м. А до 900 м. А. Отныне пользователь сможет не только подпитывать от одного хаба гораздо большее количество устройств, но и само аппаратное обеспечение избавится от ранее поставлявшихся отдельных блоков питания. Финальная спецификация USB 3. 0 появилась в 2008 году, а оборудование, поддерживающее новую спецификацию, появилось в 20092010 годах. Компания Asus анонсировала материнскую плату P 6 X 58 Premium у которой есть два USB 3. 0 порта. В блоге разработчика Linux USB subsystem Sarah Sharp объявлено о поддержке USB 3. 0 операционной системой Linux.

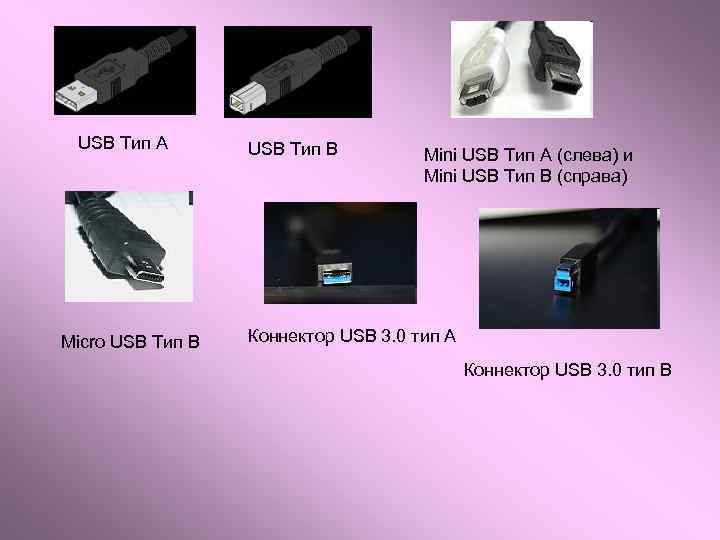

USB Тип А Micro USB Тип B USB Тип В Mini USB Тип A (слева) и Mini USB Тип B (справа) Коннектор USB 3. 0 тип А Коннектор USB 3. 0 тип B

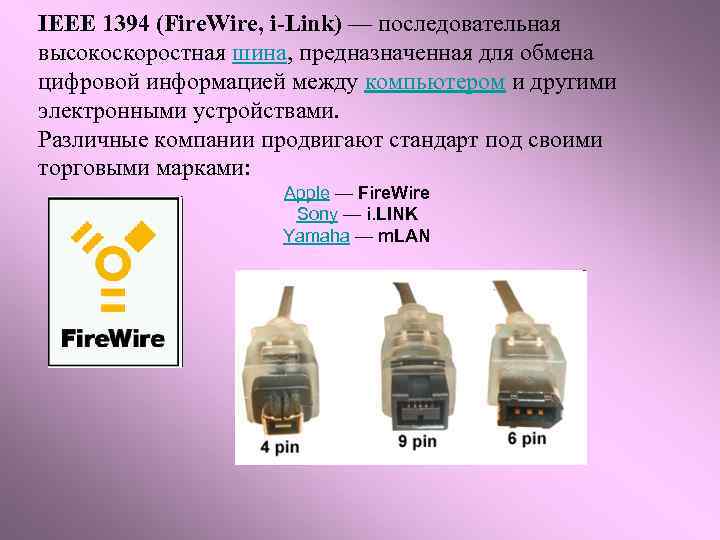

IEEE 1394 (Fire. Wire, i-Link) — последовательная высокоскоростная шина, предназначенная для обмена цифровой информацией между компьютером и другими электронными устройствами. Различные компании продвигают стандарт под своими торговыми марками: Apple — Fire. Wire Sony — i. LINK Yamaha — m. LAN

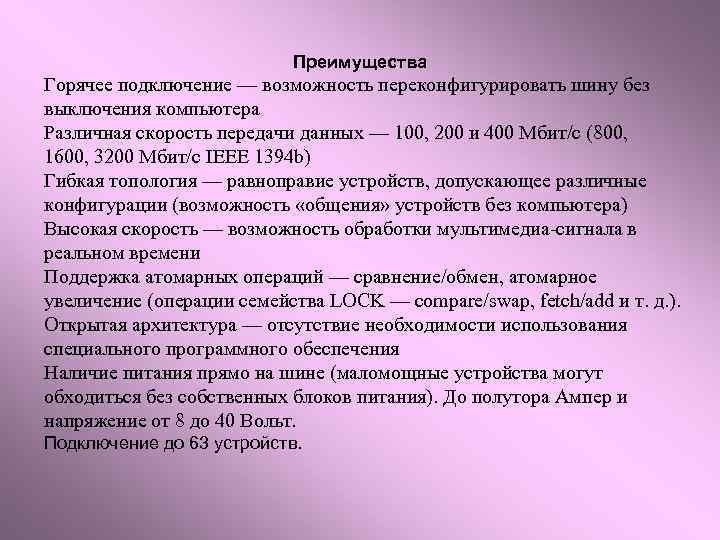

Преимущества Горячее подключение — возможность переконфигурировать шину без выключения компьютера Различная скорость передачи данных — 100, 200 и 400 Мбит/с (800, 1600, 3200 Мбит/с IEEE 1394 b) Гибкая топология — равноправие устройств, допускающее различные конфигурации (возможность «общения» устройств без компьютера) Высокая скорость — возможность обработки мультимедиа-сигнала в реальном времени Поддержка атомарных операций — сравнение/обмен, атомарное увеличение (операции семейства LOCK — compare/swap, fetch/add и т. д. ). Открытая архитектура — отсутствие необходимости использования специального программного обеспечения Наличие питания прямо на шине (маломощные устройства могут обходиться без собственных блоков питания). До полутора Ампер и напряжение от 8 до 40 Вольт. Подключение до 63 устройств.

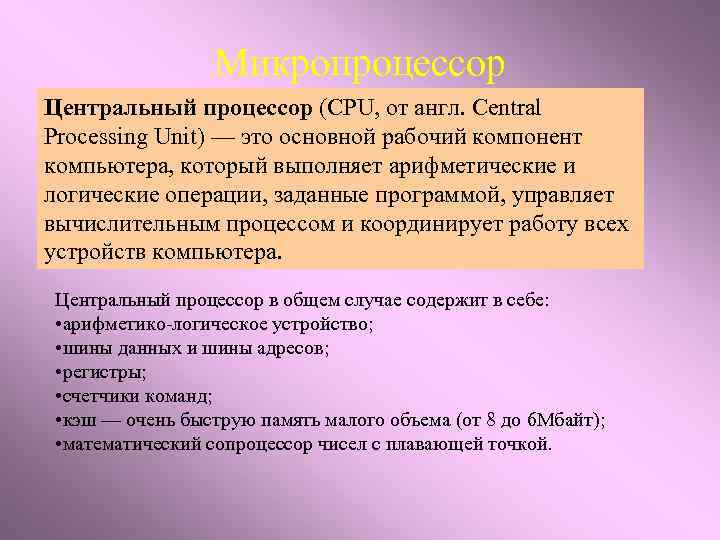

Микропроцессор Центральный процессор (CPU, от англ. Central Processing Unit) — это основной рабочий компонент компьютера, который выполняет арифметические и логические операции, заданные программой, управляет вычислительным процессом и координирует работу всех устройств компьютера. Центральный процессор в общем случае содержит в себе: • арифметико-логическое устройство; • шины данных и шины адресов; • регистры; • счетчики команд; • кэш — очень быструю память малого объема (от 8 до 6 Мбайт); • математический сопроцессор чисел с плавающей точкой.

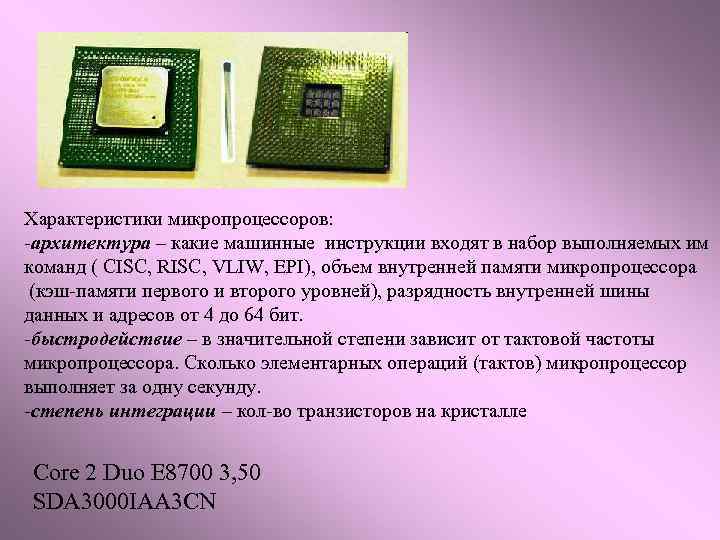

Характеристики микропроцессоров: -архитектура – какие машинные инструкции входят в набор выполняемых им команд ( CISC, RISC, VLIW, EPI), объем внутренней памяти микропроцессора (кэш-памяти первого и второго уровней), разрядность внутренней шины данных и адресов от 4 до 64 бит. -быстродействие – в значительной степени зависит от тактовой частоты микропроцессора. Сколько элементарных операций (тактов) микропроцессор выполняет за одну секунду. -степень интеграции – кол-во транзисторов на кристалле Core 2 Duo E 8700 3, 50 SDA 3000 IAA 3 CN

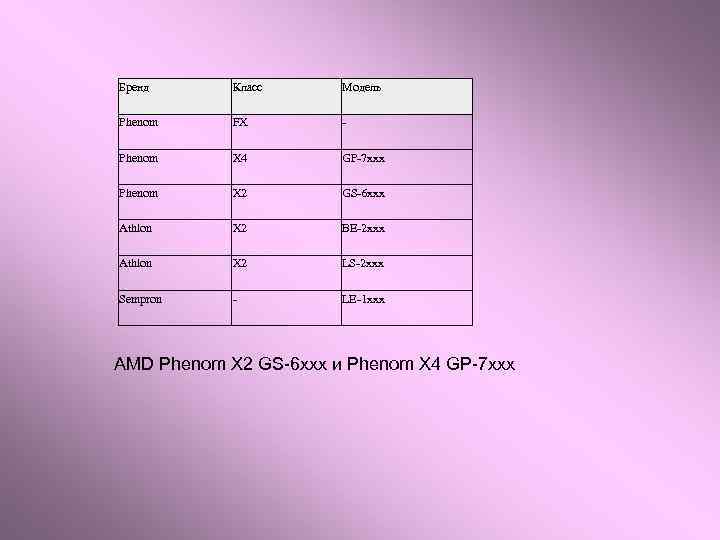

Бренд Класс Модель Phenom FX - Phenom X 4 GP-7 xxx Phenom X 2 GS-6 xxx Athlon X 2 BE-2 xxx Athlon X 2 LS-2 xxx Sempron - LE-1 xxx AMD Phenom X 2 GS-6 xxx и Phenom X 4 GP-7 xxx

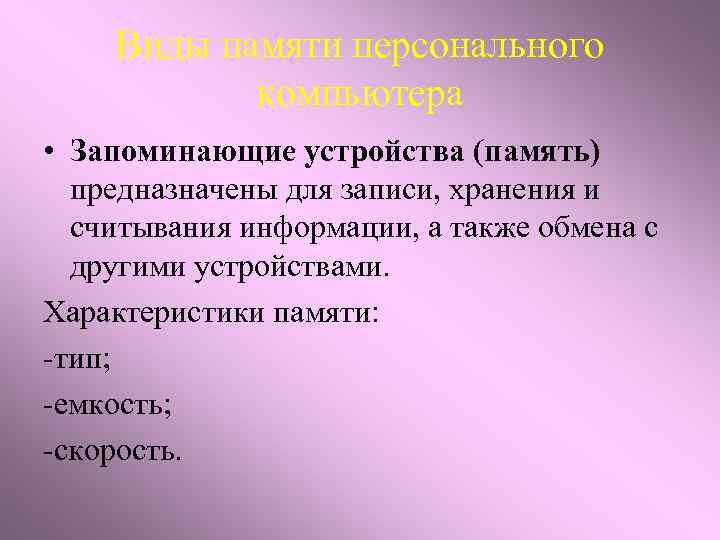

Виды памяти персонального компьютера • Запоминающие устройства (память) предназначены для записи, хранения и считывания информации, а также обмена с другими устройствами. Характеристики памяти: -тип; -емкость; -скорость.

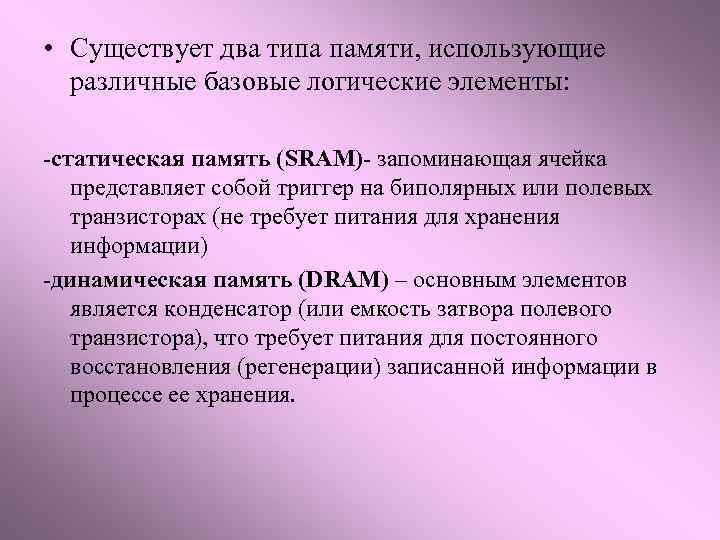

• Существует два типа памяти, использующие различные базовые логические элементы: -статическая память (SRAM)- запоминающая ячейка представляет собой триггер на биполярных или полевых транзисторах (не требует питания для хранения информации) -динамическая память (DRAM) – основным элементов является конденсатор (или емкость затвора полевого транзистора), что требует питания для постоянного восстановления (регенерации) записанной информации в процессе ее хранения.

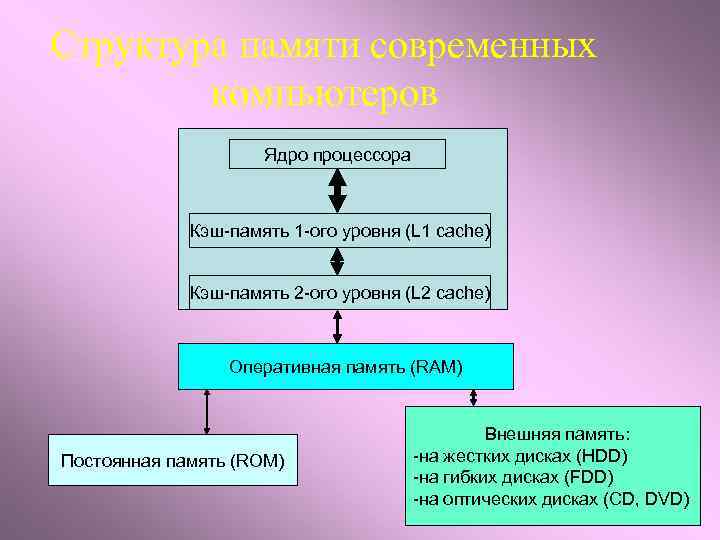

Структура памяти современных компьютеров Ядро процессора Кэш-память 1 -ого уровня (L 1 cache) Кэш-память 2 -ого уровня (L 2 cache) Оперативная память (RAM) Постоянная память (ROM) Внешняя память: -на жестких дисках (HDD) -на гибких дисках (FDD) -на оптических дисках (CD, DVD)

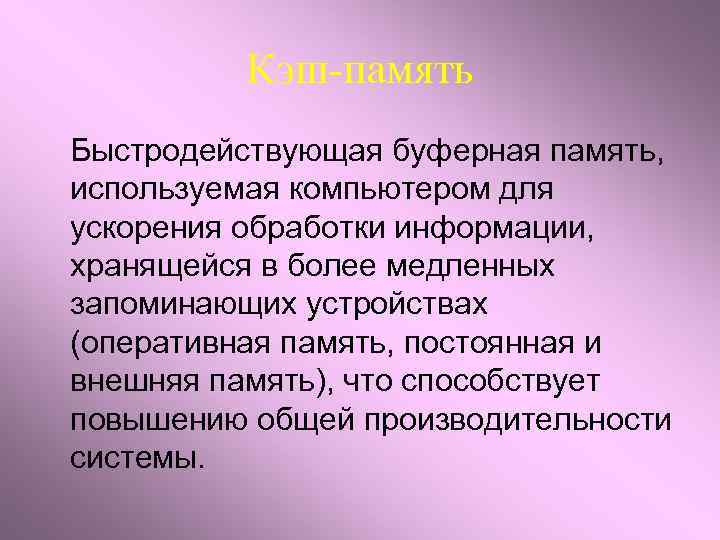

Кэш-память Быстродействующая буферная память, используемая компьютером для ускорения обработки информации, хранящейся в более медленных запоминающих устройствах (оперативная память, постоянная и внешняя память), что способствует повышению общей производительности системы.

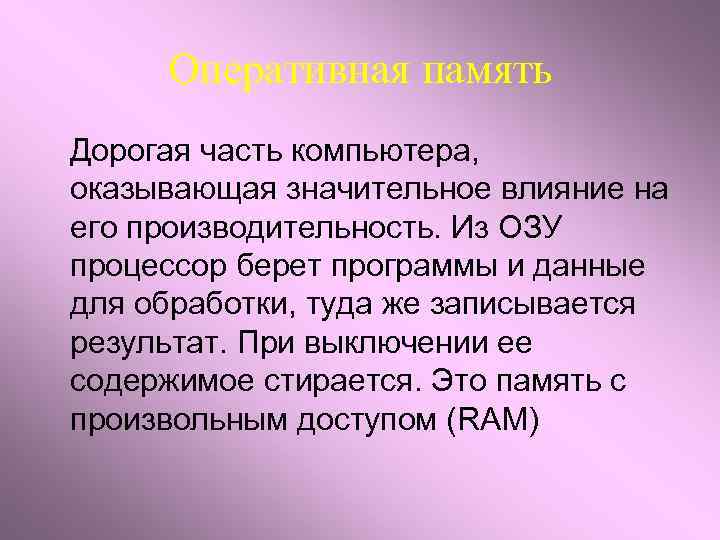

Оперативная память Дорогая часть компьютера, оказывающая значительное влияние на его производительность. Из ОЗУ процессор берет программы и данные для обработки, туда же записывается результат. При выключении ее содержимое стирается. Это память с произвольным доступом (RAM)
Постоянная память Служит для хранения постоянной (редко изменяемой) программной и справочной информации. Важнейшая функция хранения BIOS, программ тестирования и начальной загрузки. ПЗУ отдельная микросхема с памятью только для чтения (ROM). Три типа: -программируемые при изготовлении ПЗУ (ROM) -однократно программируемые ППЗУ (PROM) -многократно перепрограммируемые ПППЗУ (EPROM)

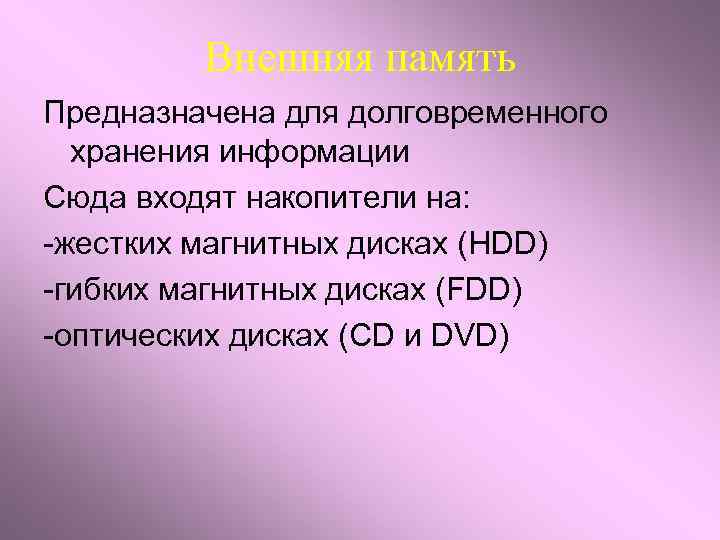

Внешняя память Предназначена для долговременного хранения информации Сюда входят накопители на: -жестких магнитных дисках (HDD) -гибких магнитных дисках (FDD) -оптических дисках (CD и DVD)

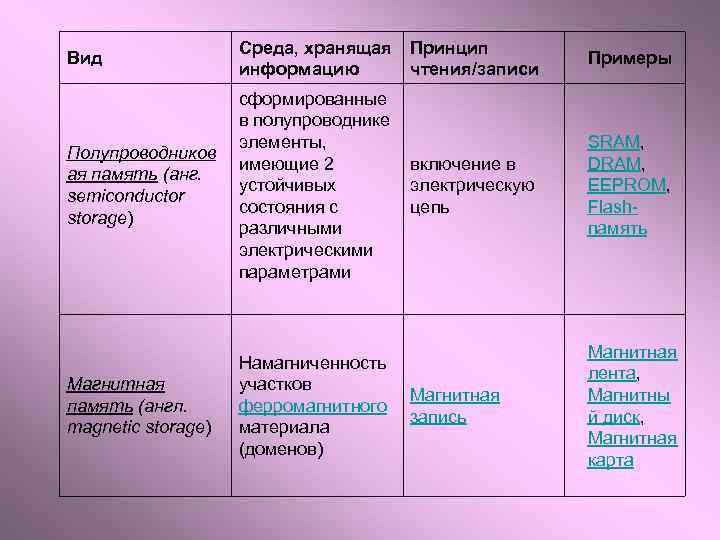

Вид Среда, хранящая информацию Принцип чтения/записи Примеры Полупроводников ая память (анг. semiconductor storage) сформированные в полупроводнике элементы, включение в имеющие 2 электрическую устойчивых цепь состояния с различными электрическими параметрами SRAM, DRAM, EEPROM, Flashпамять Магнитная память (англ. magnetic storage) Намагниченность участков ферромагнитного материала (доменов) Магнитная лента, Магнитны й диск, Магнитная карта Магнитная запись

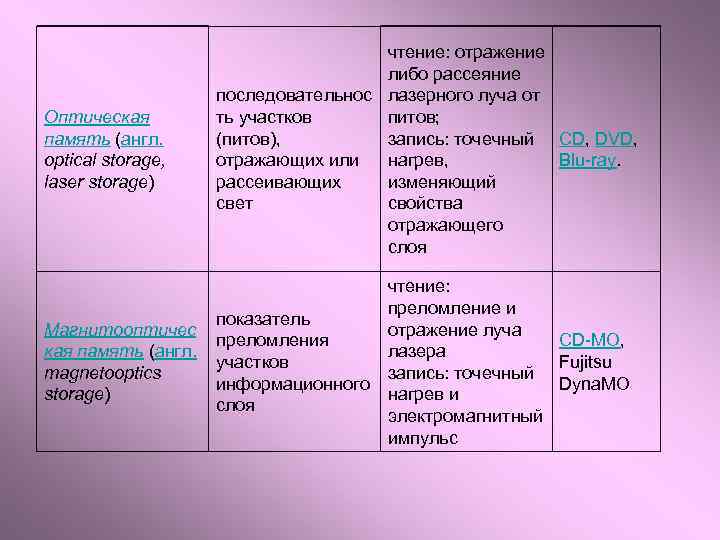

Оптическая память (англ. optical storage, laser storage) чтение: отражение либо рассеяние последовательнос лазерного луча от ть участков питов; (питов), запись: точечный CD, DVD, отражающих или нагрев, Blu-ray. рассеивающих изменяющий свет свойства отражающего слоя чтение: преломление и показатель Магнитооптичес отражение луча преломления CD-MO, кая память (англ. лазера участков Fujitsu magnetooptics запись: точечный информационного Dyna. MO storage) нагрев и слоя электромагнитный импульс

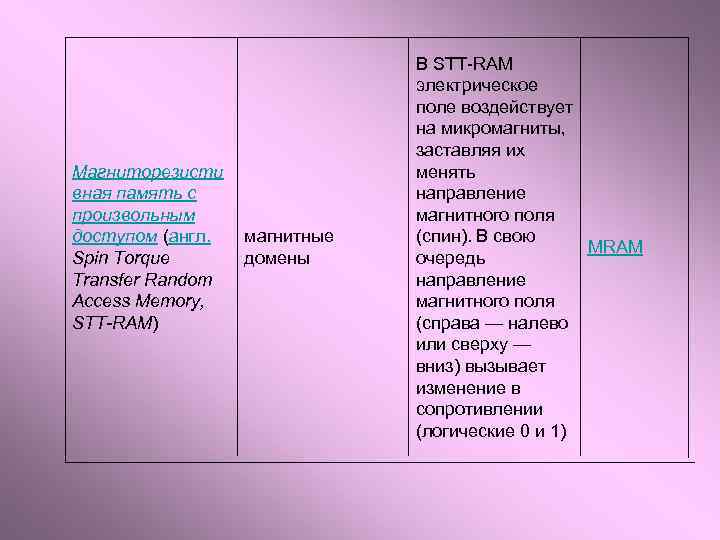

Магниторезисти вная память с произвольным доступом (англ. Spin Torque Transfer Random Access Memory, STT-RAM) магнитные домены В STT-RAM электрическое поле воздействует на микромагниты, заставляя их менять направление магнитного поля (спин). В свою MRAM очередь направление магнитного поля (справа — налево или сверху — вниз) вызывает изменение в сопротивлении (логические 0 и 1)

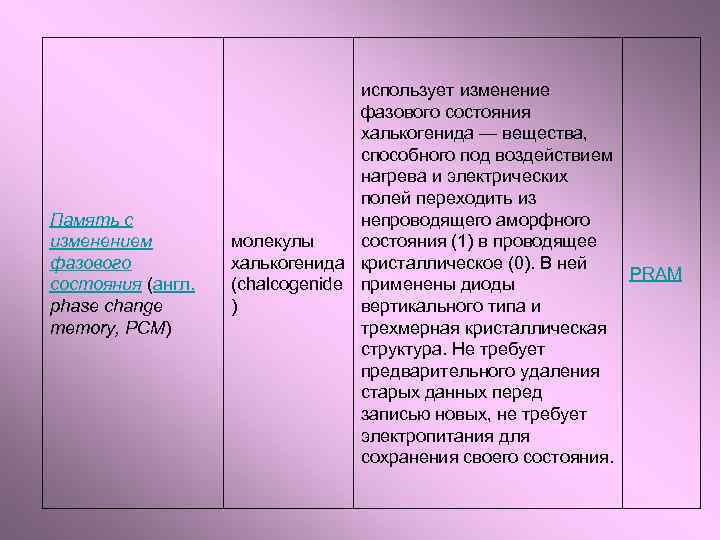

Память с изменением фазового состояния (англ. phase change memory, PCM) использует изменение фазового состояния халькогенида — вещества, способного под воздействием нагрева и электрических полей переходить из непроводящего аморфного молекулы состояния (1) в проводящее халькогенида кристаллическое (0). В ней PRAM (chalcogenide применены диоды вертикального типа и ) трехмерная кристаллическая структура. Не требует предварительного удаления старых данных перед записью новых, не требует электропитания для сохранения своего состояния.

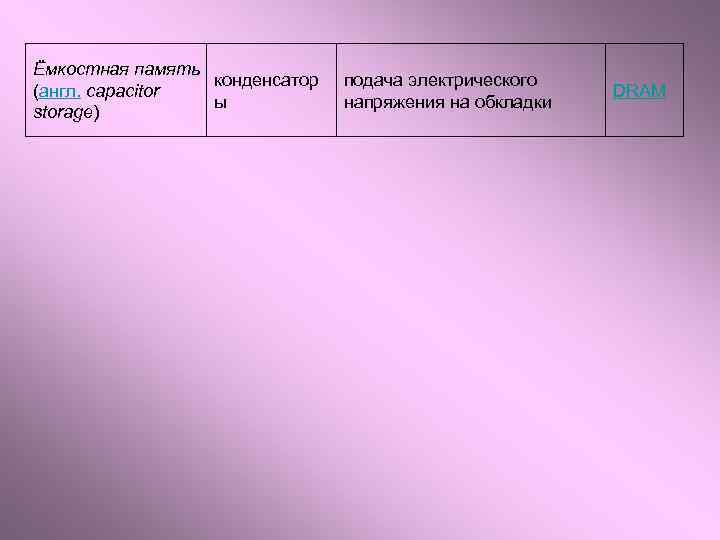

Ёмкостная память конденсатор (англ. capacitor ы storage) подача электрического напряжения на обкладки DRAM

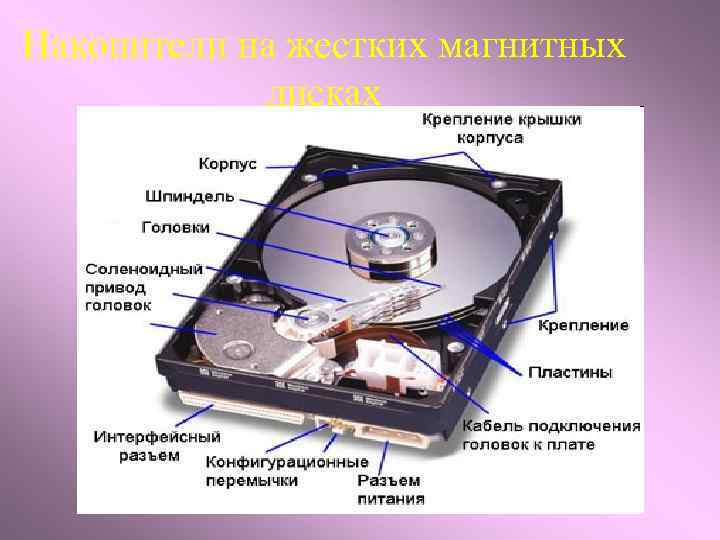

Накопители на жестких магнитных дисках

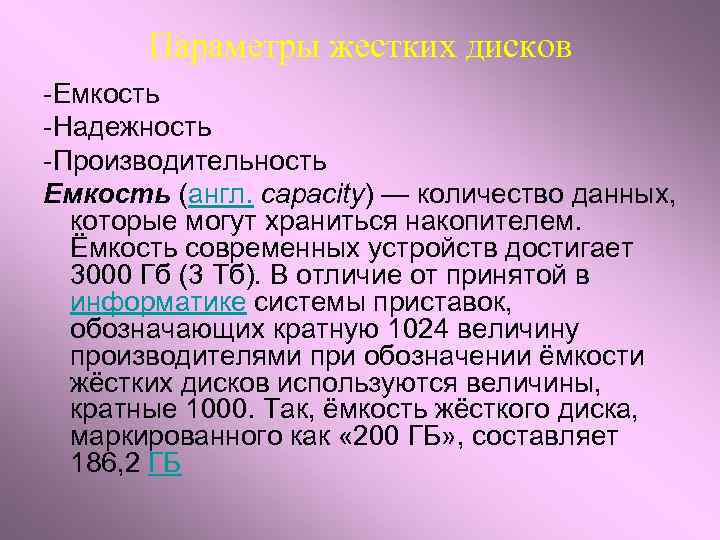

Параметры жестких дисков -Емкость -Надежность -Производительность Емкость (англ. capacity) — количество данных, которые могут храниться накопителем. Ёмкость современных устройств достигает 3000 Гб (3 Тб). В отличие от принятой в информатике системы приставок, обозначающих кратную 1024 величину производителями при обозначении ёмкости жёстких дисков используются величины, кратные 1000. Так, ёмкость жёсткого диска, маркированного как « 200 ГБ» , составляет 186, 2 ГБ

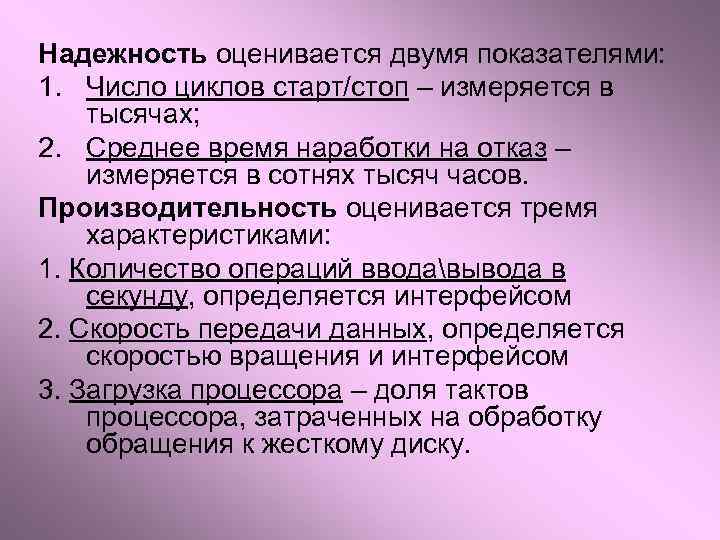

Надежность оценивается двумя показателями: 1. Число циклов старт/стоп – измеряется в тысячах; 2. Среднее время наработки на отказ – измеряется в сотнях тысяч часов. Производительность оценивается тремя характеристиками: 1. Количество операций вводавывода в секунду, определяется интерфейсом 2. Скорость передачи данных, определяется скоростью вращения и интерфейсом 3. Загрузка процессора – доля тактов процессора, затраченных на обработку обращения к жесткому диску.

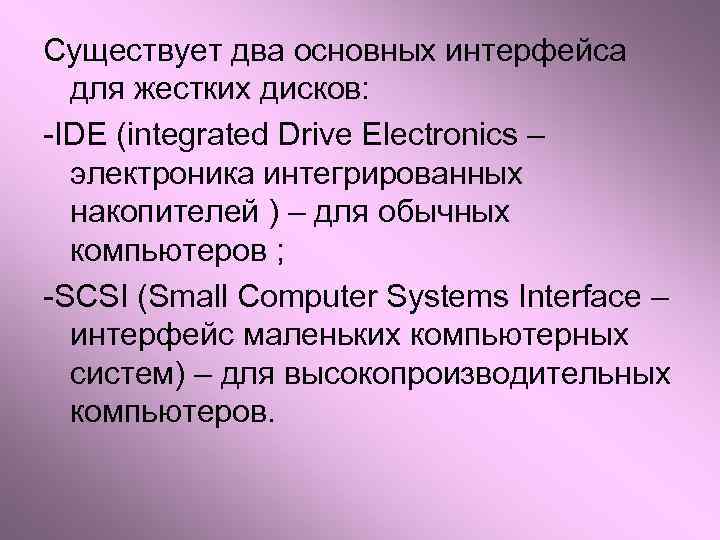

Существует два основных интерфейса для жестких дисков: -IDE (integrated Drive Electronics – электроника интегрированных накопителей ) – для обычных компьютеров ; -SCSI (Small Computer Systems Interface – интерфейс маленьких компьютерных систем) – для высокопроизводительных компьютеров.

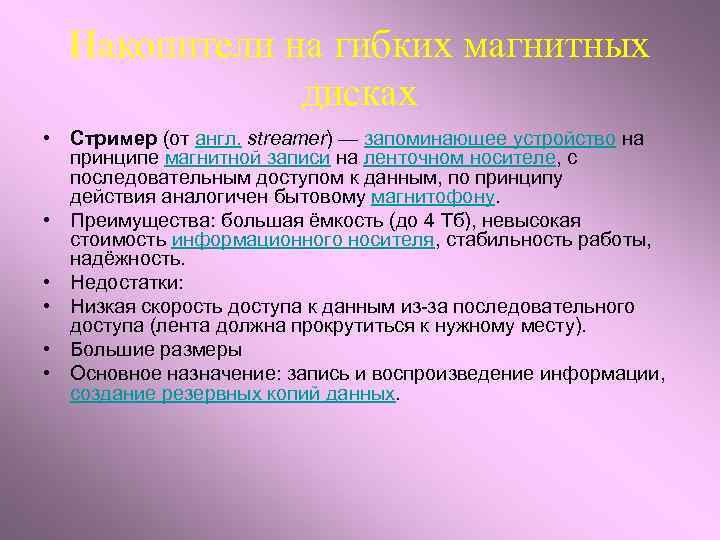

Накопители на гибких магнитных дисках • Стример (от англ. streamer) — запоминающее устройство на принципе магнитной записи на ленточном носителе, с последовательным доступом к данным, по принципу действия аналогичен бытовому магнитофону. • Преимущества: большая ёмкость (до 4 Тб), невысокая стоимость информационного носителя, стабильность работы, надёжность. • Недостатки: • Низкая скорость доступа к данным из-за последовательного доступа (лента должна прокрутиться к нужному месту). • Большие размеры • Основное назначение: запись и воспроизведение информации, создание резервных копий данных.

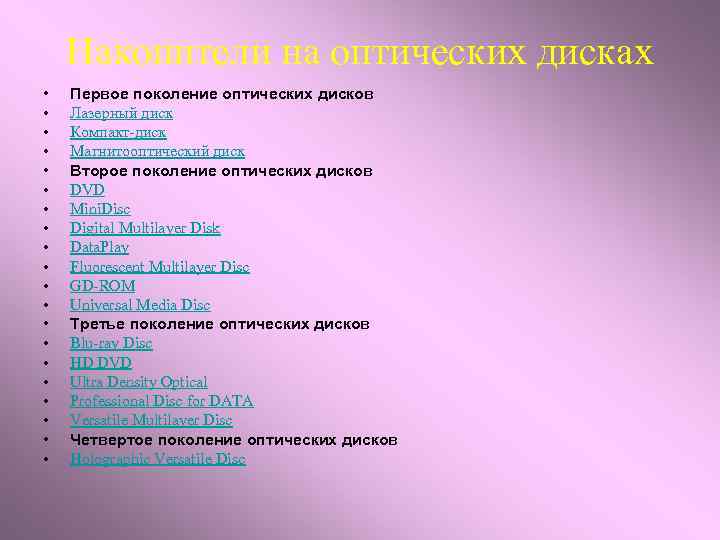

Накопители на оптических дисках • • • • • Первое поколение оптических дисков Лазерный диск Компакт-диск Магнитооптический диск Второе поколение оптических дисков DVD Mini. Disc Digital Multilayer Disk Data. Play Fluorescent Multilayer Disc GD-ROM Universal Media Disc Третье поколение оптических дисков Blu-ray Disc HD DVD Ultra Density Optical Professional Disc for DATA Versatile Multilayer Disc Четвертое поколение оптических дисков Holographic Versatile Disc

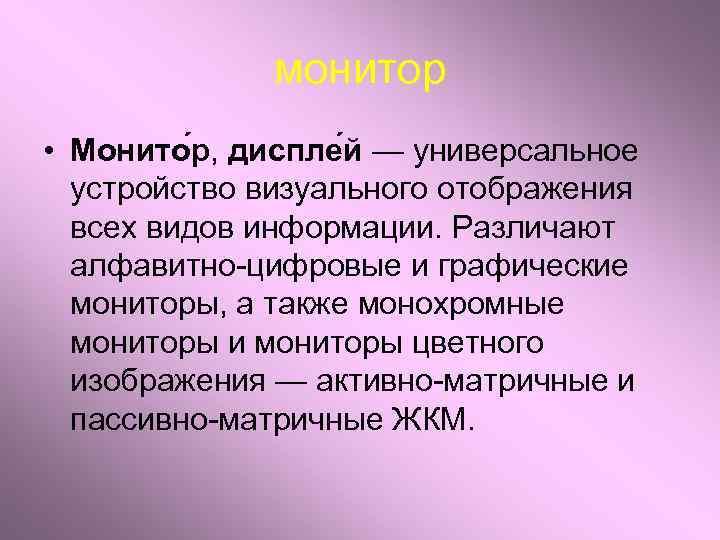

монитор • Монито р, диспле й — универсальное устройство визуального отображения всех видов информации. Различают алфавитно-цифровые и графические мониторы, а также монохромные мониторы и мониторы цветного изображения — активно-матричные и пассивно-матричные ЖКМ.
Видеорежимы • VGA (video graphics adapter) – редко используется • SVGA (super VGA) – видеографический адаптер высшего качества) – иногда используется в мониторах с диагональю 14” • XGA (extended video graphics adapter – расширенный видеографический адаптер) – мониторы 15 -17” • XGA-2 – «улучшенная» версия видеорежима XGA с соотношением сторон 5: 4 мониторы 17” • UXGA – (ultra extended video graphics adapter – сверхрасширенный видеографический адаптер) мониторы 17 -19”

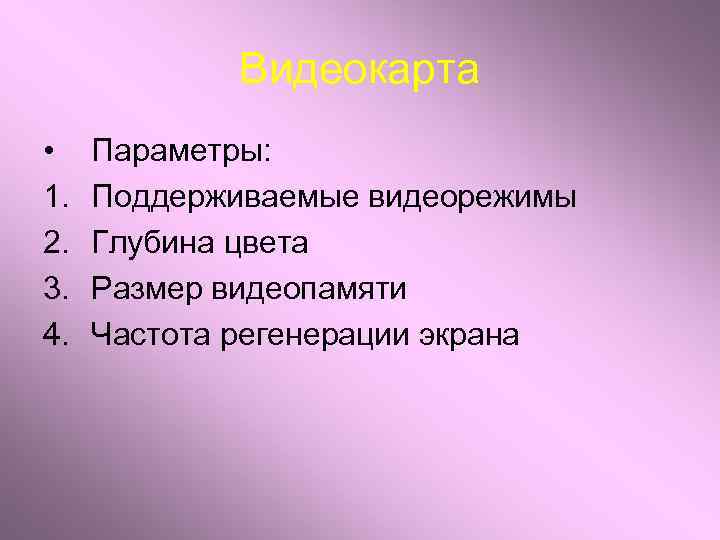

Видеокарта • 1. 2. 3. 4. Параметры: Поддерживаемые видеорежимы Глубина цвета Размер видеопамяти Частота регенерации экрана

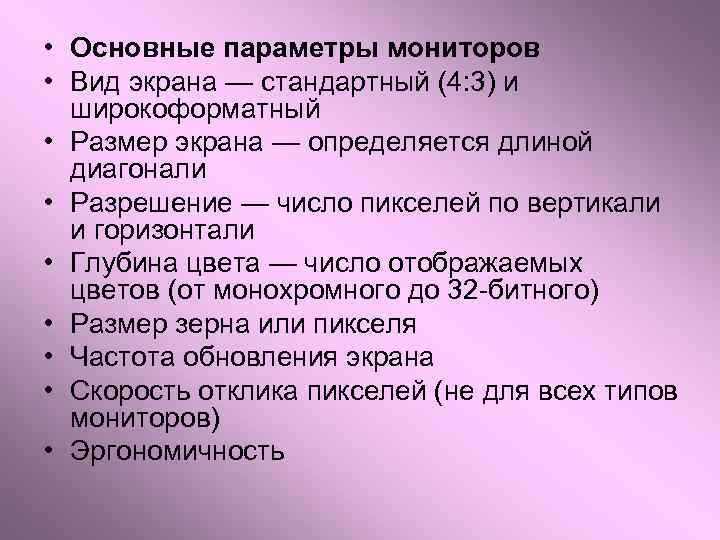

• Основные параметры мониторов • Вид экрана — стандартный (4: 3) и широкоформатный • Размер экрана — определяется длиной диагонали • Разрешение — число пикселей по вертикали и горизонтали • Глубина цвета — число отображаемых цветов (от монохромного до 32 -битного) • Размер зерна или пикселя • Частота обновления экрана • Скорость отклика пикселей (не для всех типов мониторов) • Эргономичность

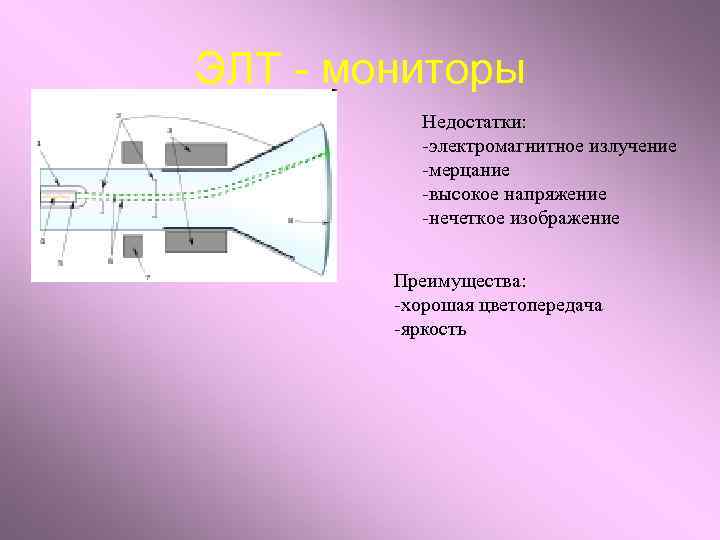

ЭЛТ - мониторы Недостатки: -электромагнитное излучение -мерцание -высокое напряжение -нечеткое изображение Преимущества: -хорошая цветопередача -яркость

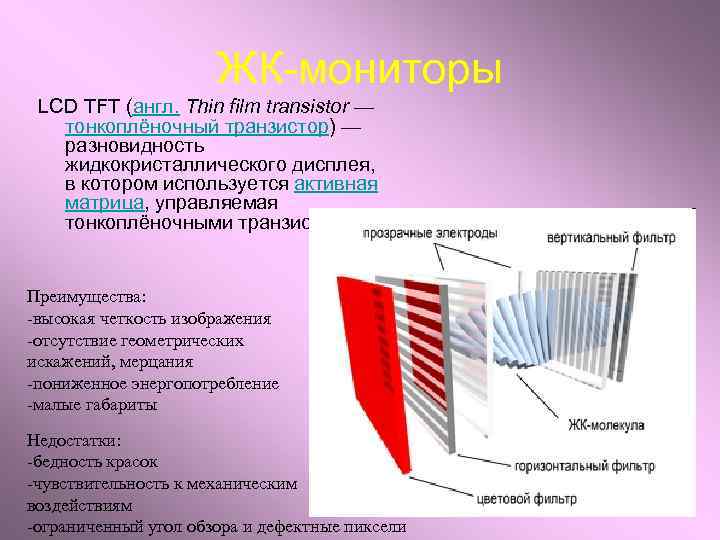

ЖК-мониторы LCD TFT (англ. Thin film transistor — тонкоплёночный транзистор) — разновидность жидкокристаллического дисплея, в котором используется активная матрица, управляемая тонкоплёночными транзисторами. Преимущества: -высокая четкость изображения -отсутствие геометрических искажений, мерцания -пониженное энергопотребление -малые габариты Недостатки: -бедность красок -чувствительность к механическим воздействиям -ограниченный угол обзора и дефектные пиксели

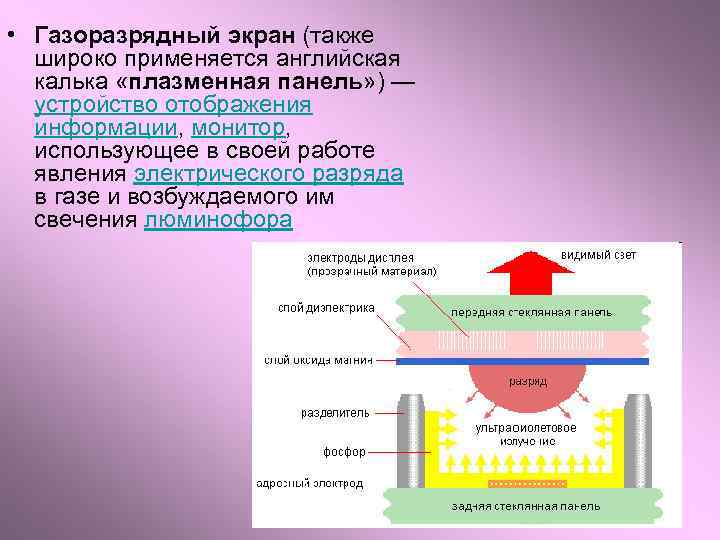

• Газоразрядный экран (также широко применяется английская калька «плазменная панель» ) — устройство отображения информации, монитор, использующее в своей работе явления электрического разряда в газе и возбуждаемого им свечения люминофора

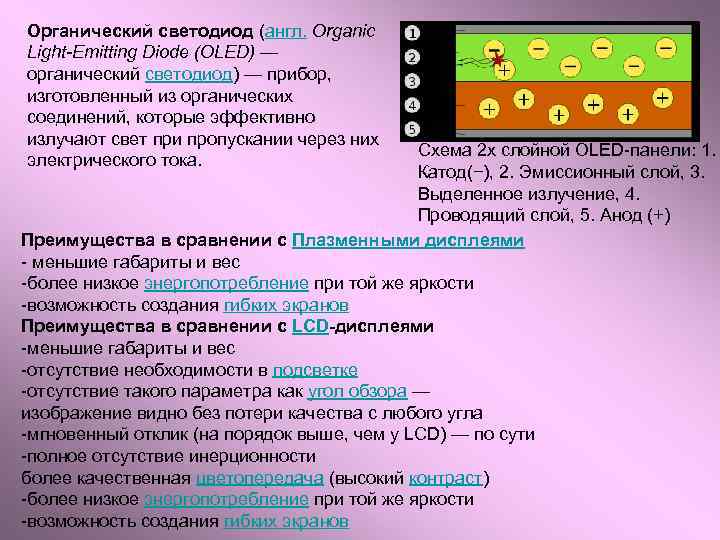

Органический светодиод (англ. Organic Light-Emitting Diode (OLED) — органический светодиод) — прибор, изготовленный из органических соединений, которые эффективно излучают свет при пропускании через них электрического тока. Схема 2 х слойной OLED-панели: 1. Катод(−), 2. Эмиссионный слой, 3. Выделенное излучение, 4. Проводящий слой, 5. Анод (+) Преимущества в сравнении c Плазменными дисплеями - меньшие габариты и вес -более низкое энергопотребление при той же яркости -возможность создания гибких экранов Преимущества в сравнении c LCD-дисплеями -меньшие габариты и вес -отсутствие необходимости в подсветке -отсутствие такого параметра как угол обзора — изображение видно без потери качества с любого угла -мгновенный отклик (на порядок выше, чем у LCD) — по сути -полное отсутствие инерционности более качественная цветопередача (высокий контраст) -более низкое энергопотребление при той же яркости -возможность создания гибких экранов

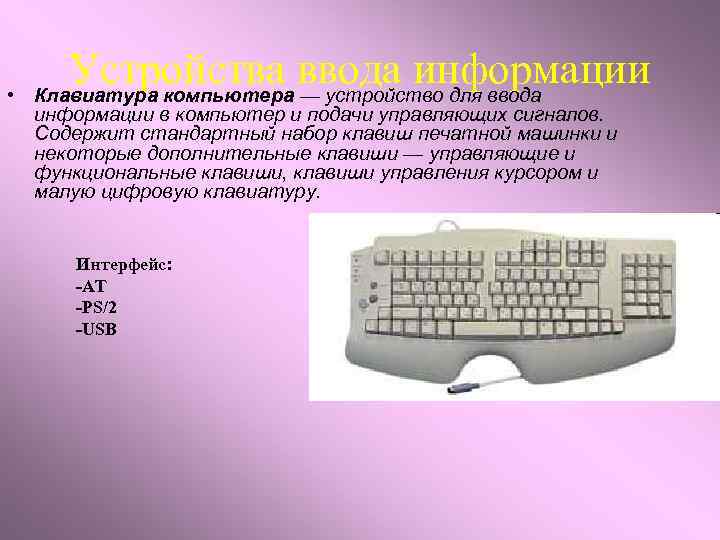

• Устройства ввода информации Клавиатура компьютера — устройство для ввода информации в компьютер и подачи управляющих сигналов. Содержит стандартный набор клавиш печатной машинки и некоторые дополнительные клавиши — управляющие и функциональные клавиши, клавиши управления курсором и малую цифровую клавиатуру. Интерфейс: -AT -PS/2 -USB

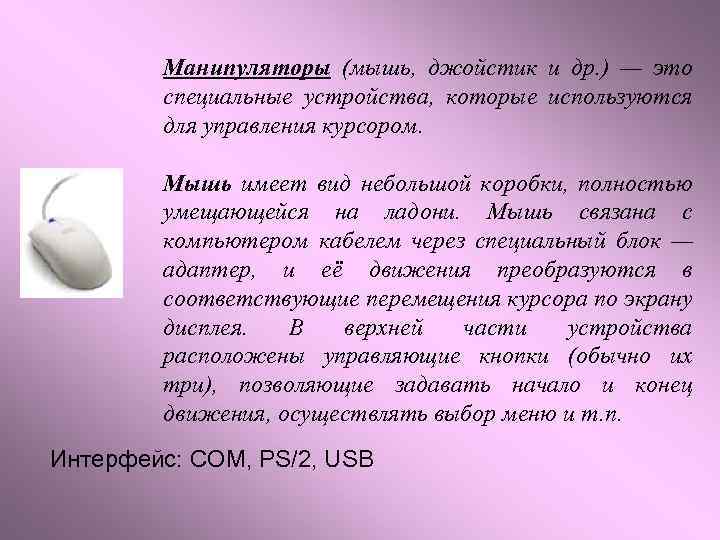

Манипуляторы (мышь, джойстик и др. ) — это специальные устройства, которые используются для управления курсором. Мышь имеет вид небольшой коробки, полностью умещающейся на ладони. Мышь связана с компьютером кабелем через специальный блок — адаптер, и её движения преобразуются в соответствующие перемещения курсора по экрану дисплея. В верхней части устройства расположены управляющие кнопки (обычно их три), позволяющие задавать начало и конец движения, осуществлять выбор меню и т. п. Интерфейс: COM, PS/2, USB

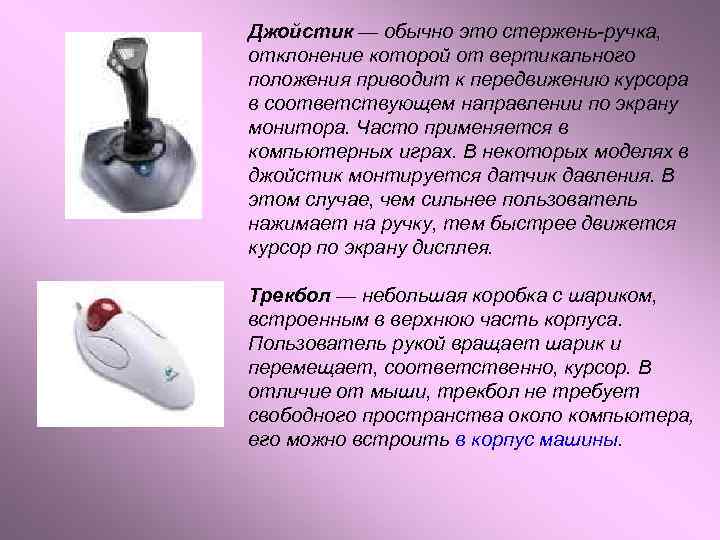

Джойстик — обычно это стержень-ручка, отклонение которой от вертикального положения приводит к передвижению курсора в соответствующем направлении по экрану монитора. Часто применяется в компьютерных играх. В некоторых моделях в джойстик монтируется датчик давления. В этом случае, чем сильнее пользователь нажимает на ручку, тем быстрее движется курсор по экрану дисплея. Трекбол — небольшая коробка с шариком, встроенным в верхнюю часть корпуса. Пользователь рукой вращает шарик и перемещает, соответственно, курсор. В отличие от мыши, трекбол не требует свободного пространства около компьютера, его можно встроить в корпус машины.

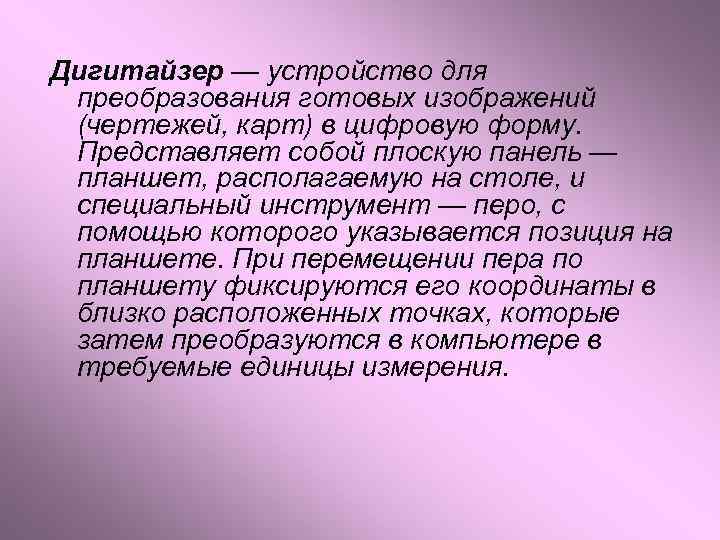

Дигитайзер — устройство для преобразования готовых изображений (чертежей, карт) в цифровую форму. Представляет собой плоскую панель — планшет, располагаемую на столе, и специальный инструмент — перо, с помощью которого указывается позиция на планшете. При перемещении пера по планшету фиксируются его координаты в близко расположенных точках, которые затем преобразуются в компьютере в требуемые единицы измерения.

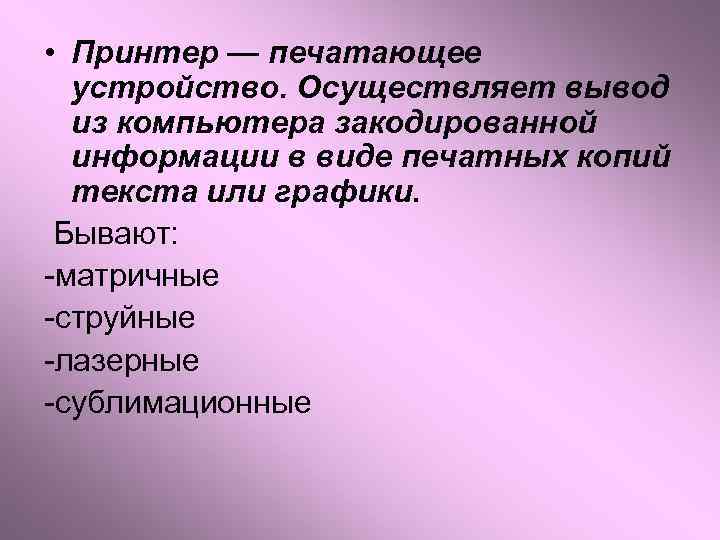

• Принтер — печатающее устройство. Осуществляет вывод из компьютера закодированной информации в виде печатных копий текста или графики. Бывают: -матричные -струйные -лазерные -сублимационные
матричные принтеры • • Метод, с помощью которого матричный принтер переносит знаки на бумагу, в принципе очень прост, матричный принтер формирует знаки несколькими иголками, расположенными в головке принтера. Между бумагой и головкой принтера располагается красящая лента. При ударе иголки по этой ленте на бумаге остается закрашенный след. Иголки, расположенные внутри головки, обычно приводятся в действие электромагнитами. . В первых матричных принтерах в головке находится 9 иголок, затем появились 18 -игольчатые принтеры. В настоящее время большинство фирмизготовителей перешли на производство 24 игольчатых принтеров. Достоинства этих принтеров определяются, в первую очередь, способностью работы с любой бумагой, а также низкой стоимостью печати и возможностью одновременной печати нескольких копий.

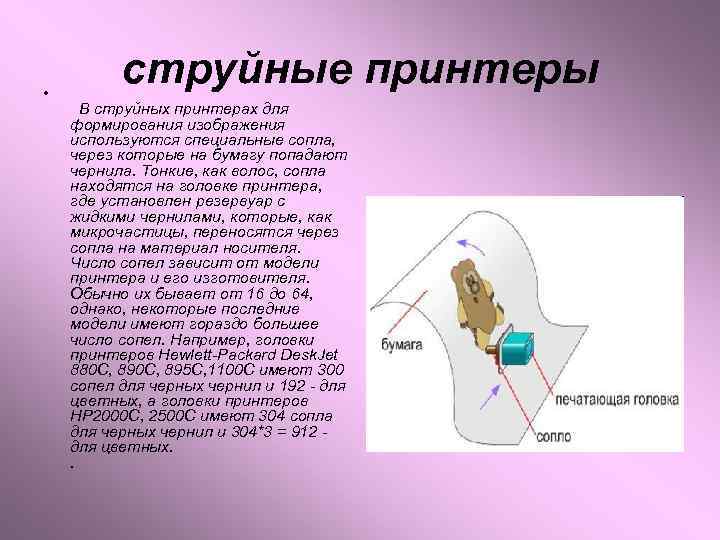

• струйные принтеры В струйных принтерах для формирования изображения используются специальные сопла, через которые на бумагу попадают чернила. Тонкие, как волос, сопла находятся на головке принтера, где установлен резервуар с жидкими чернилами, которые, как микрочастицы, переносятся через сопла на материал носителя. Число сопел зависит от модели принтера и его изготовителя. Обычно их бывает от 16 до 64, однако, некоторые последние модели имеют гораздо большее число сопел. Например, головки принтеров Hewlett-Packard Desk. Jet 880 C, 895 C, 1100 C имеют 300 сопел для черных чернил и 192 - для цветных, а головки принтеров HP 2000 С, 2500 С имеют 304 сопла для черных чернил и 304*3 = 912 для цветных. .

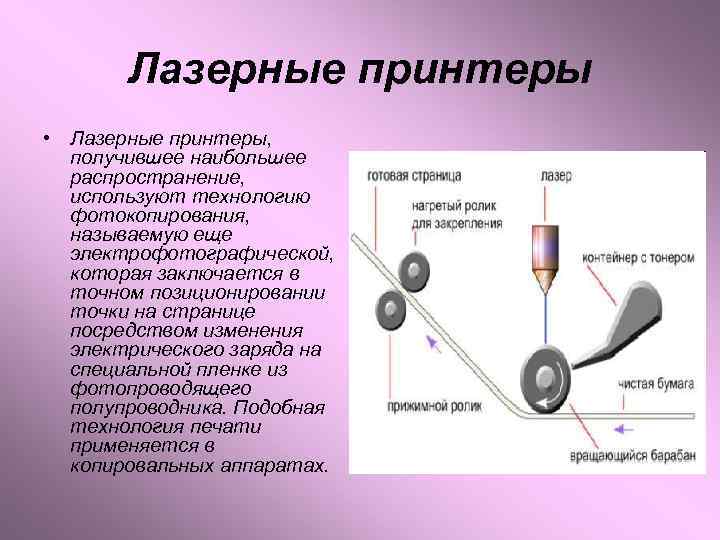

Лазерные принтеры • Лазерные принтеры, получившее наибольшее распространение, используют технологию фотокопирования, называемую еще электрофотографической, которая заключается в точном позиционировании точки на странице посредством изменения электрического заряда на специальной пленке из фотопроводящего полупроводника. Подобная технология печати применяется в копировальных аппаратах.
Сканеры • Устройства ввода графической информации с бумаги или другого носителя. Типы: 1. Ручные 2. Самодвижущиеся 3. Планшетные 4. Листовые 5. Барабанные 6. Слайд-сканеры
• Характеристики сканеров: -оптическое и интерполяционное разрешение (кол-во точек на дюйм) -глубина цвета от 24 до 48 бит -размер рабочей области (планшетный сканер –А 4) -Интерфейс – LPT, USB -метод сканирования -скорость сканирования
