Art 12 – Instrument zur vorsorgenden Gestaltung der Umgebung eines „Seveso. Betriebes“ maria. stangl@stmk. Art 12 – Instrument zur vorsorgenden Gestaltung der Umgebung eines „Seveso. Betriebes“ maria. [email protected] gv. at

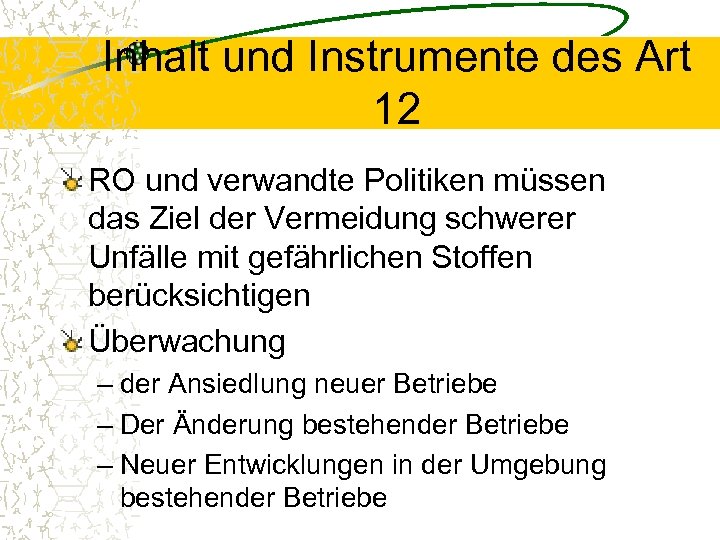

Inhalt und Instrumente des Art 12 RO und verwandte Politiken müssen das Ziel der Inhalt und Instrumente des Art 12 RO und verwandte Politiken müssen das Ziel der Vermeidung schwerer Unfälle mit gefährlichen Stoffen berücksichtigen Überwachung – der Ansiedlung neuer Betriebe – Der Änderung bestehender Betriebe – Neuer Entwicklungen in der Umgebung bestehender Betriebe

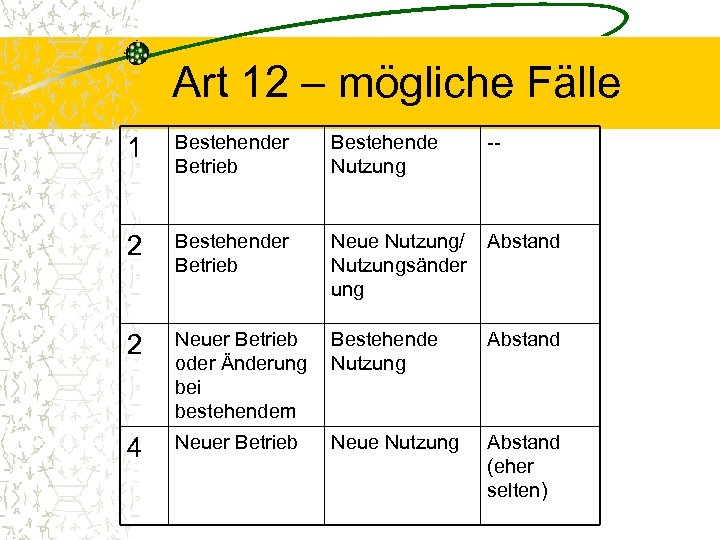

Art 12 – mögliche Fälle 1 Bestehender Betrieb Bestehende Nutzung 2 Bestehender Betrieb Neue Art 12 – mögliche Fälle 1 Bestehender Betrieb Bestehende Nutzung 2 Bestehender Betrieb Neue Nutzung/ Abstand Nutzungsänder ung 2 Neuer Betrieb Bestehende oder Änderung Nutzung bei bestehendem Abstand 4 Neuer Betrieb Abstand (eher selten) Neue Nutzung --

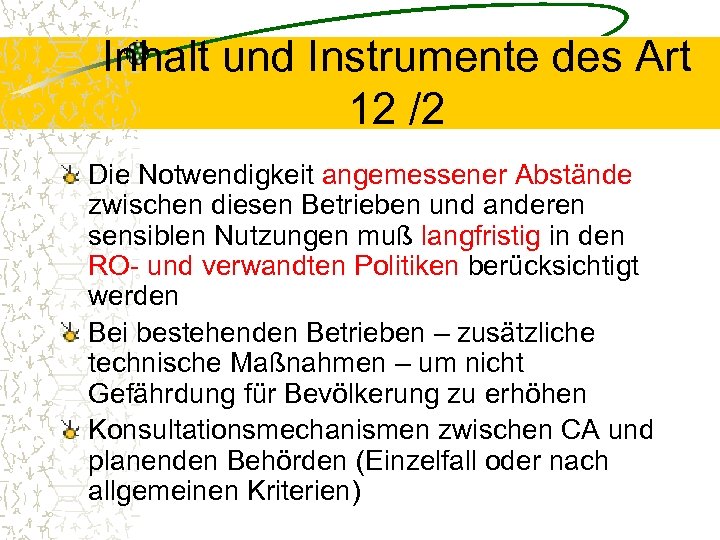

Inhalt und Instrumente des Art 12 /2 Die Notwendigkeit angemessener Abstände zwischen diesen Betrieben Inhalt und Instrumente des Art 12 /2 Die Notwendigkeit angemessener Abstände zwischen diesen Betrieben und anderen sensiblen Nutzungen muß langfristig in den RO- und verwandten Politiken berücksichtigt werden Bei bestehenden Betrieben – zusätzliche technische Maßnahmen – um nicht Gefährdung für Bevölkerung zu erhöhen Konsultationsmechanismen zwischen CA und planenden Behörden (Einzelfall oder nach allgemeinen Kriterien)

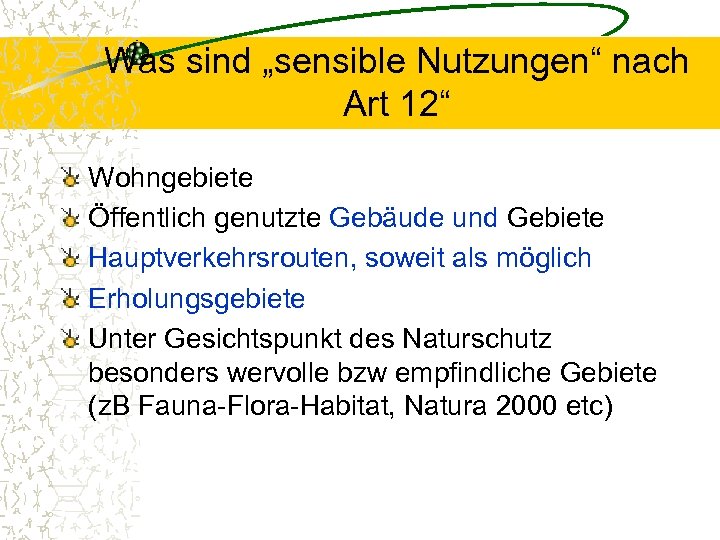

Was sind „sensible Nutzungen“ nach Art 12“ Wohngebiete Öffentlich genutzte Gebäude und Gebiete Hauptverkehrsrouten, Was sind „sensible Nutzungen“ nach Art 12“ Wohngebiete Öffentlich genutzte Gebäude und Gebiete Hauptverkehrsrouten, soweit als möglich Erholungsgebiete Unter Gesichtspunkt des Naturschutz besonders wervolle bzw empfindliche Gebiete (z. B Fauna-Flora-Habitat, Natura 2000 etc)

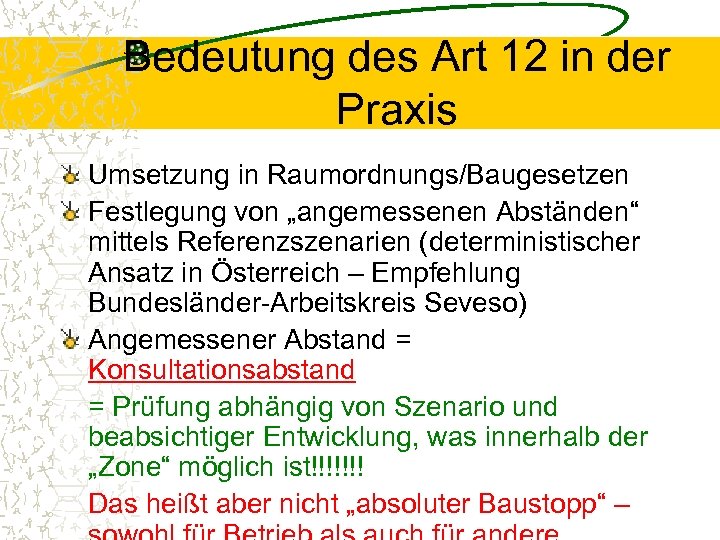

Bedeutung des Art 12 in der Praxis Umsetzung in Raumordnungs/Baugesetzen Festlegung von „angemessenen Abständen“ Bedeutung des Art 12 in der Praxis Umsetzung in Raumordnungs/Baugesetzen Festlegung von „angemessenen Abständen“ mittels Referenzszenarien (deterministischer Ansatz in Österreich – Empfehlung Bundesländer-Arbeitskreis Seveso) Angemessener Abstand = Konsultationsabstand = Prüfung abhängig von Szenario und beabsichtiger Entwicklung, was innerhalb der „Zone“ möglich ist!!!!!!! Das heißt aber nicht „absoluter Baustopp“ –

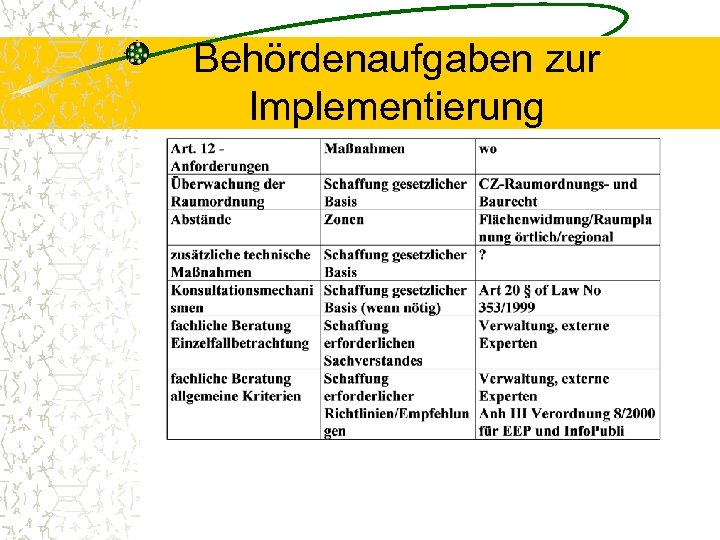

Behördenaufgaben zur Implementierung Behördenaufgaben zur Implementierung

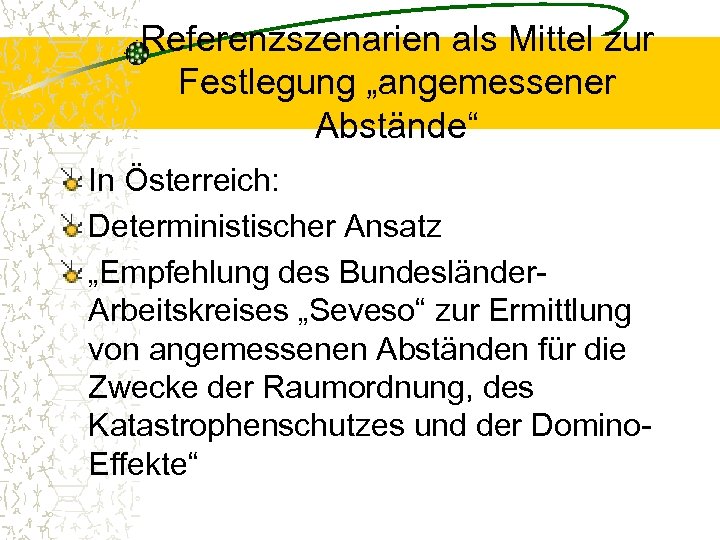

Referenzszenarien als Mittel zur Festlegung „angemessener Abstände“ In Österreich: Deterministischer Ansatz „Empfehlung des Bundesländer. Referenzszenarien als Mittel zur Festlegung „angemessener Abstände“ In Österreich: Deterministischer Ansatz „Empfehlung des Bundesländer. Arbeitskreises „Seveso“ zur Ermittlung von angemessenen Abständen für die Zwecke der Raumordnung, des Katastrophenschutzes und der Domino. Effekte“

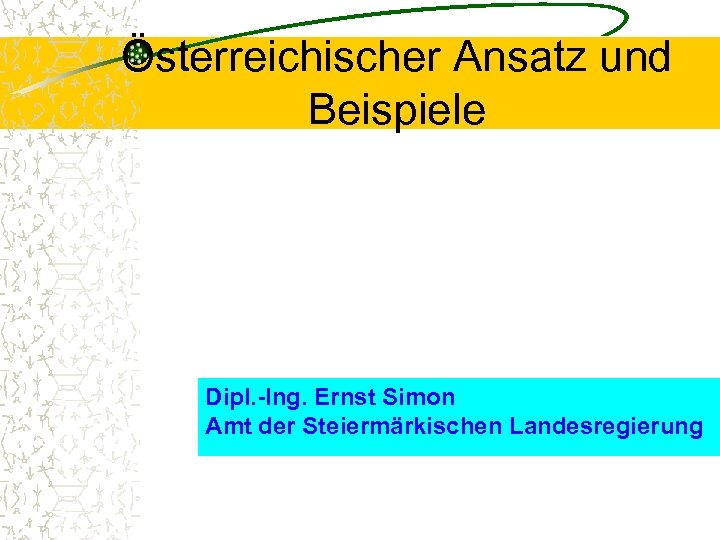

Österreichischer Ansatz und Beispiele Dipl. -Ing. Ernst Simon Amt der Steiermärkischen Landesregierung Österreichischer Ansatz und Beispiele Dipl. -Ing. Ernst Simon Amt der Steiermärkischen Landesregierung

Referenzszenarien Stoff Szenario Auswirkungen Flüssiggas BLEVE, UVCE Wärmestrahlung Druckwelle Brennbare fl. Stoffe Brand größter Referenzszenarien Stoff Szenario Auswirkungen Flüssiggas BLEVE, UVCE Wärmestrahlung Druckwelle Brennbare fl. Stoffe Brand größter Wärmestrahlung Abschnitt Explosionsgef. Gas/ UVCE; 10 min Druckwelle Dampfwolke Austritt Explosivstoffe Explosion größter Druckwelle Abschnitt Toxische Gase 10 min Austritt menschl. Gesundheit

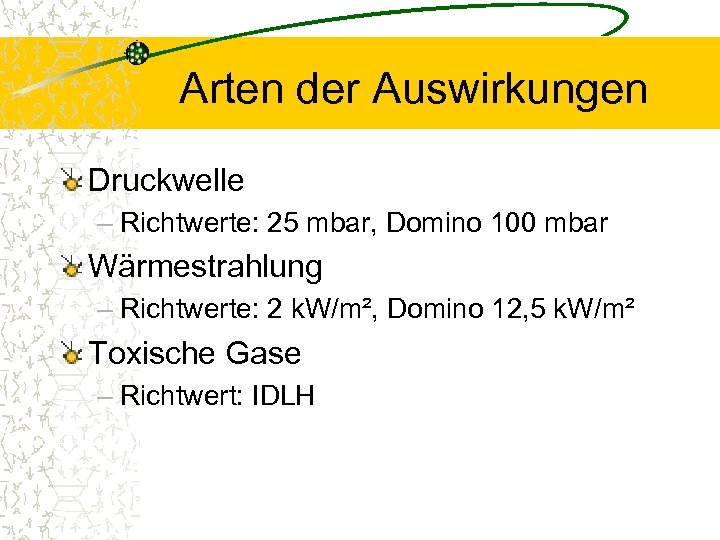

Arten der Auswirkungen Druckwelle – Richtwerte: 25 mbar, Domino 100 mbar Wärmestrahlung – Richtwerte: Arten der Auswirkungen Druckwelle – Richtwerte: 25 mbar, Domino 100 mbar Wärmestrahlung – Richtwerte: 2 k. W/m², Domino 12, 5 k. W/m² Toxische Gase – Richtwert: IDLH

Randbedingungen Neutrale bis stabile Ausbreitungsbedingungen Aktive Sicherheitseinrichtungen unberücksichtigt Austrittsdurchmesser maximal DN 250 Zündung Gaswolke Randbedingungen Neutrale bis stabile Ausbreitungsbedingungen Aktive Sicherheitseinrichtungen unberücksichtigt Austrittsdurchmesser maximal DN 250 Zündung Gaswolke nach 1 Minute, gesamte Gasmenge Brandgase werden nicht berücksichtigt

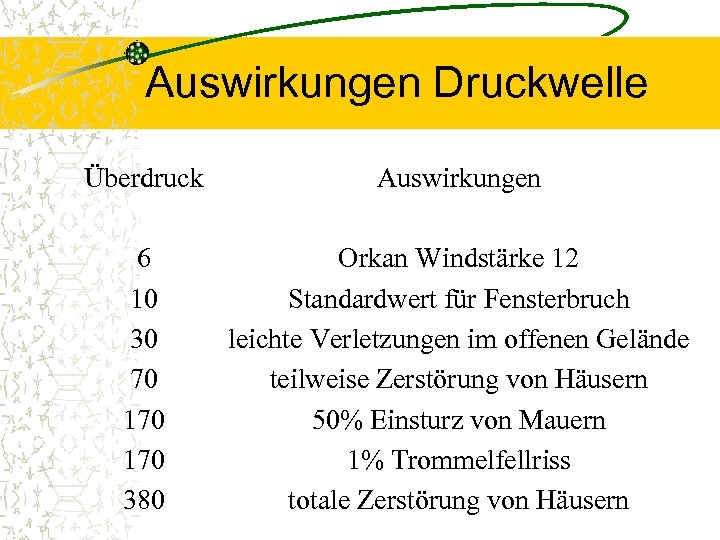

Auswirkungen Druckwelle Überdruck Auswirkungen 6 10 30 70 170 380 Orkan Windstärke 12 Standardwert Auswirkungen Druckwelle Überdruck Auswirkungen 6 10 30 70 170 380 Orkan Windstärke 12 Standardwert für Fensterbruch leichte Verletzungen im offenen Gelände teilweise Zerstörung von Häusern 50% Einsturz von Mauern 1% Trommelfellriss totale Zerstörung von Häusern

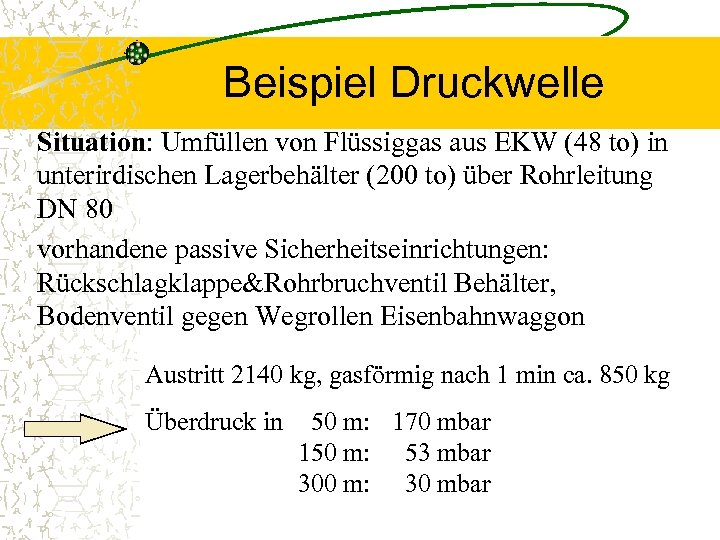

Beispiel Druckwelle Situation: Umfüllen von Flüssiggas aus EKW (48 to) in unterirdischen Lagerbehälter (200 Beispiel Druckwelle Situation: Umfüllen von Flüssiggas aus EKW (48 to) in unterirdischen Lagerbehälter (200 to) über Rohrleitung DN 80 vorhandene passive Sicherheitseinrichtungen: Rückschlagklappe&Rohrbruchventil Behälter, Bodenventil gegen Wegrollen Eisenbahnwaggon Austritt 2140 kg, gasförmig nach 1 min ca. 850 kg Überdruck in 50 m: 170 mbar 150 m: 53 mbar 300 m: 30 mbar

Auswirkung Wärmestrahlung Auswirkung Wärmestrahlung

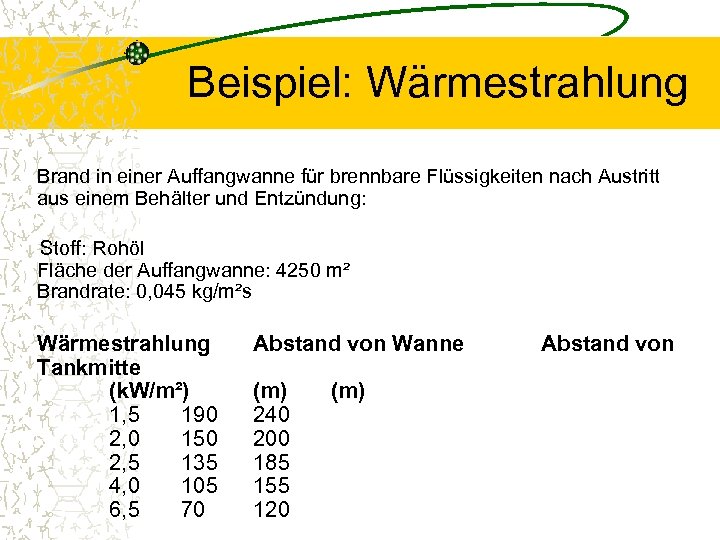

Beispiel: Wärmestrahlung Brand in einer Auffangwanne für brennbare Flüssigkeiten nach Austritt aus einem Behälter Beispiel: Wärmestrahlung Brand in einer Auffangwanne für brennbare Flüssigkeiten nach Austritt aus einem Behälter und Entzündung: Stoff: Rohöl Fläche der Auffangwanne: 4250 m² Brandrate: 0, 045 kg/m²s Wärmestrahlung Tankmitte (k. W/m²) 1, 5 190 2, 0 150 2, 5 135 4, 0 105 6, 5 70 Abstand von Wanne (m) 240 200 185 155 120 (m) Abstand von

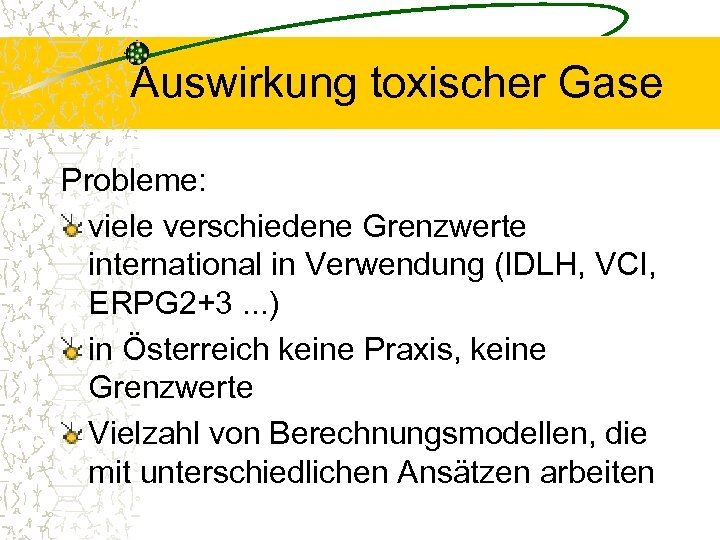

Auswirkung toxischer Gase Probleme: viele verschiedene Grenzwerte international in Verwendung (IDLH, VCI, ERPG 2+3. Auswirkung toxischer Gase Probleme: viele verschiedene Grenzwerte international in Verwendung (IDLH, VCI, ERPG 2+3. . . ) in Österreich keine Praxis, keine Grenzwerte Vielzahl von Berechnungsmodellen, die mit unterschiedlichen Ansätzen arbeiten

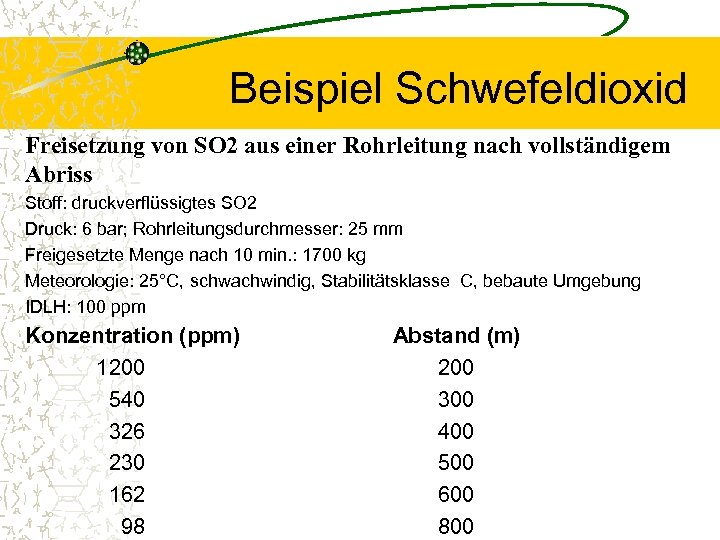

Beispiel Schwefeldioxid Freisetzung von SO 2 aus einer Rohrleitung nach vollständigem Abriss Stoff: druckverflüssigtes Beispiel Schwefeldioxid Freisetzung von SO 2 aus einer Rohrleitung nach vollständigem Abriss Stoff: druckverflüssigtes SO 2 Druck: 6 bar; Rohrleitungsdurchmesser: 25 mm Freigesetzte Menge nach 10 min. : 1700 kg Meteorologie: 25°C, schwachwindig, Stabilitätsklasse C, bebaute Umgebung IDLH: 100 ppm Konzentration (ppm) 1200 540 326 230 162 98 Abstand (m) 200 300 400 500 600 800

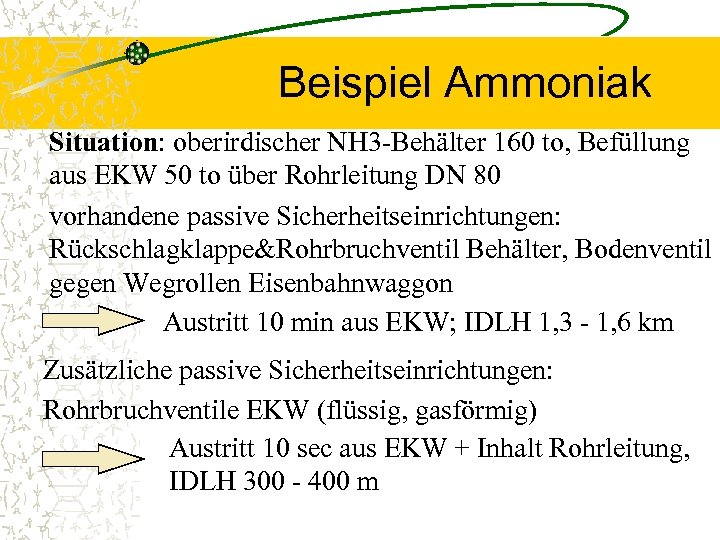

Beispiel Ammoniak Situation: oberirdischer NH 3 -Behälter 160 to, Befüllung aus EKW 50 to Beispiel Ammoniak Situation: oberirdischer NH 3 -Behälter 160 to, Befüllung aus EKW 50 to über Rohrleitung DN 80 vorhandene passive Sicherheitseinrichtungen: Rückschlagklappe&Rohrbruchventil Behälter, Bodenventil gegen Wegrollen Eisenbahnwaggon Austritt 10 min aus EKW; IDLH 1, 3 - 1, 6 km Zusätzliche passive Sicherheitseinrichtungen: Rohrbruchventile EKW (flüssig, gasförmig) Austritt 10 sec aus EKW + Inhalt Rohrleitung, IDLH 300 - 400 m

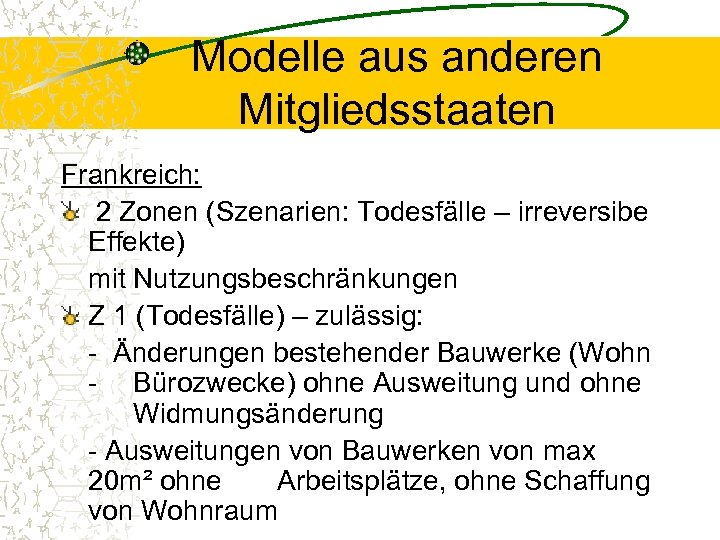

Modelle aus anderen Mitgliedsstaaten Frankreich: 2 Zonen (Szenarien: Todesfälle – irreversibe Effekte) mit Nutzungsbeschränkungen Modelle aus anderen Mitgliedsstaaten Frankreich: 2 Zonen (Szenarien: Todesfälle – irreversibe Effekte) mit Nutzungsbeschränkungen Z 1 (Todesfälle) – zulässig: - Änderungen bestehender Bauwerke (Wohn - Bürozwecke) ohne Ausweitung und ohne Widmungsänderung - Ausweitungen von Bauwerken von max 20 m² ohne Arbeitsplätze, ohne Schaffung von Wohnraum

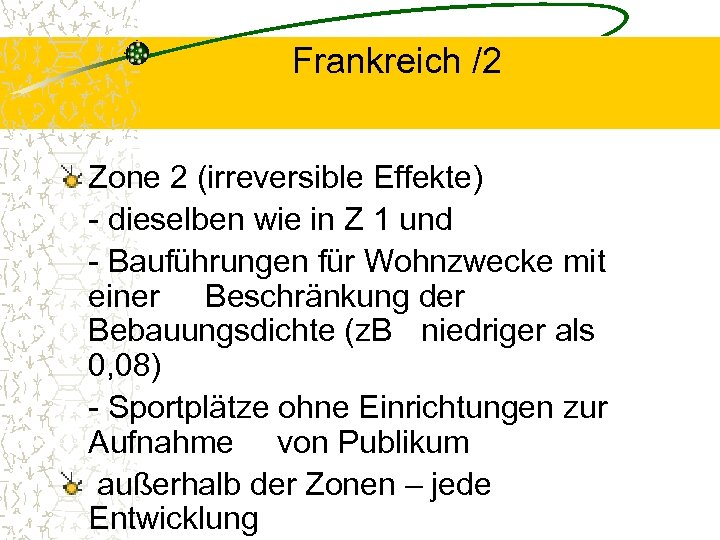

Frankreich /2 Zone 2 (irreversible Effekte) - dieselben wie in Z 1 und - Frankreich /2 Zone 2 (irreversible Effekte) - dieselben wie in Z 1 und - Bauführungen für Wohnzwecke mit einer Beschränkung der Bebauungsdichte (z. B niedriger als 0, 08) - Sportplätze ohne Einrichtungen zur Aufnahme von Publikum außerhalb der Zonen – jede Entwicklung

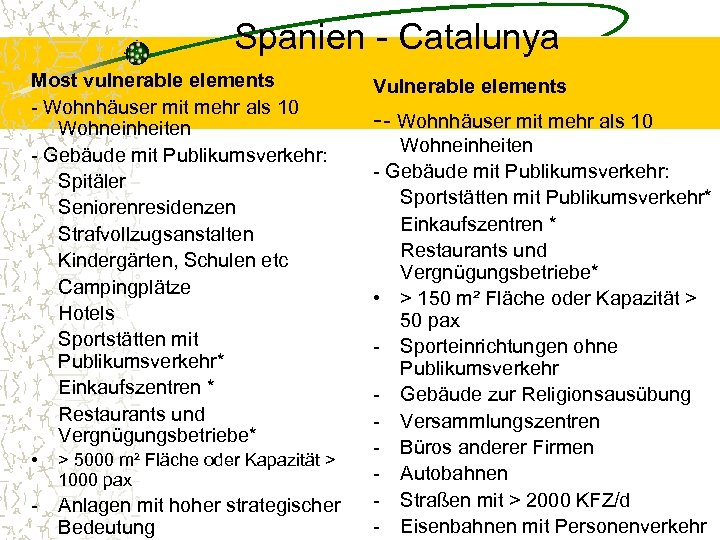

Spanien - Catalunya Most vulnerable elements - Wohnhäuser mit mehr als 10 Wohneinheiten - Spanien - Catalunya Most vulnerable elements - Wohnhäuser mit mehr als 10 Wohneinheiten - Gebäude mit Publikumsverkehr: Spitäler Seniorenresidenzen Strafvollzugsanstalten Kindergärten, Schulen etc Campingplätze Hotels Sportstätten mit Publikumsverkehr* Einkaufszentren * Restaurants und Vergnügungsbetriebe* • > 5000 m² Fläche oder Kapazität > 1000 pax - Anlagen mit hoher strategischer Bedeutung Vulnerable elements -- Wohnhäuser mit mehr als 10 Wohneinheiten - Gebäude mit Publikumsverkehr: Sportstätten mit Publikumsverkehr* Einkaufszentren * Restaurants und Vergnügungsbetriebe* • > 150 m² Fläche oder Kapazität > 50 pax - Sporteinrichtungen ohne Publikumsverkehr - Gebäude zur Religionsausübung - Versammlungszentren - Büros anderer Firmen - Autobahnen - Straßen mit > 2000 KFZ/d - Eisenbahnen mit Personenverkehr

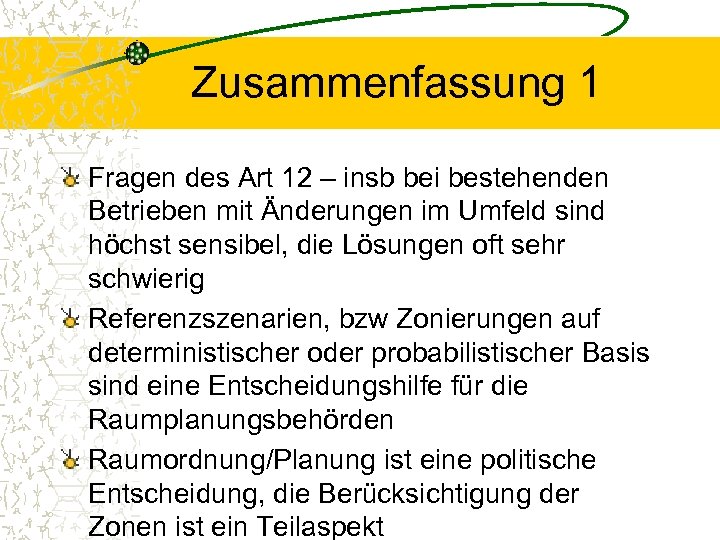

Zusammenfassung 1 Fragen des Art 12 – insb bei bestehenden Betrieben mit Änderungen im Zusammenfassung 1 Fragen des Art 12 – insb bei bestehenden Betrieben mit Änderungen im Umfeld sind höchst sensibel, die Lösungen oft sehr schwierig Referenzszenarien, bzw Zonierungen auf deterministischer oder probabilistischer Basis sind eine Entscheidungshilfe für die Raumplanungsbehörden Raumordnung/Planung ist eine politische Entscheidung, die Berücksichtigung der Zonen ist ein Teilaspekt

Zusammenfassung / 2 Innerhalb der festgelegten Zone ist eine allenfalls zulässige Entwicklung zu prüfen: Zusammenfassung / 2 Innerhalb der festgelegten Zone ist eine allenfalls zulässige Entwicklung zu prüfen: Prüfkriterien: keine Zunahme der Gefährdung von Menschen / sensiblen Naturräumen Mögliche Parameter: - Bebauungsdichte - Verkehrsdurchfluß - Sensibilität der Nutzung in bezug auf besondere Schutzwürdigkeit der Nutzer, große Personenansammlungen, wie etwa Schule, Spital, Kindergarten, Supermarkt, Versammlungsstätten, Kirchen etc, - Sensibilität des Naturraumes (Natura 2000, Nationalpark etc)

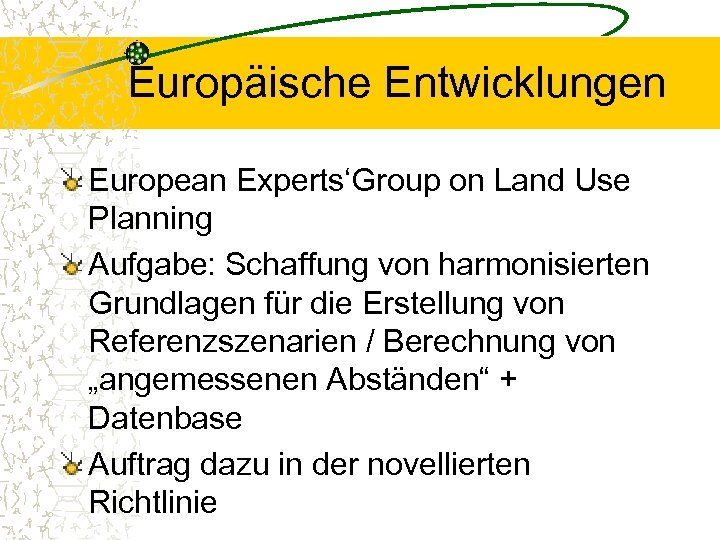

Europäische Entwicklungen European Experts‘Group on Land Use Planning Aufgabe: Schaffung von harmonisierten Grundlagen für Europäische Entwicklungen European Experts‘Group on Land Use Planning Aufgabe: Schaffung von harmonisierten Grundlagen für die Erstellung von Referenzszenarien / Berechnung von „angemessenen Abständen“ + Datenbase Auftrag dazu in der novellierten Richtlinie
