Армирование балочных плит.

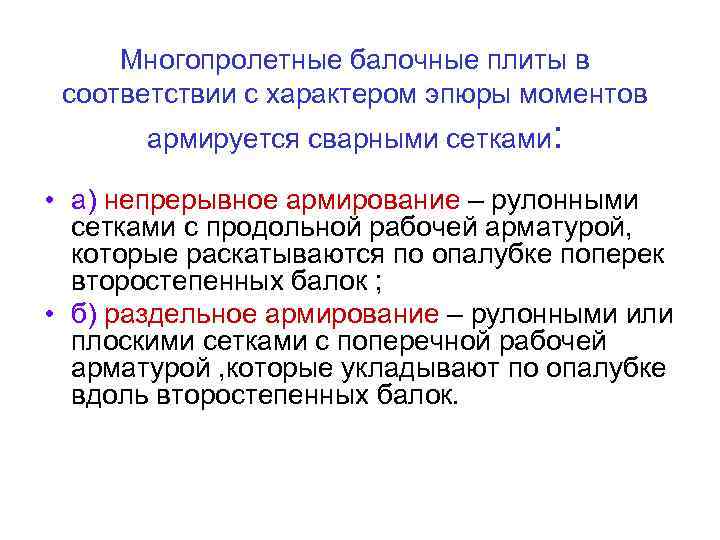

Многопролетные балочные плиты в соответствии с характером эпюры моментов армируется сварными сетками: • а) непрерывное армирование – рулонными сетками с продольной рабочей арматурой, которые раскатываются по опалубке поперек второстепенных балок ; • б) раздельное армирование – рулонными или плоскими сетками с поперечной рабочей арматурой , которые укладывают по опалубке вдоль второстепенных балок.

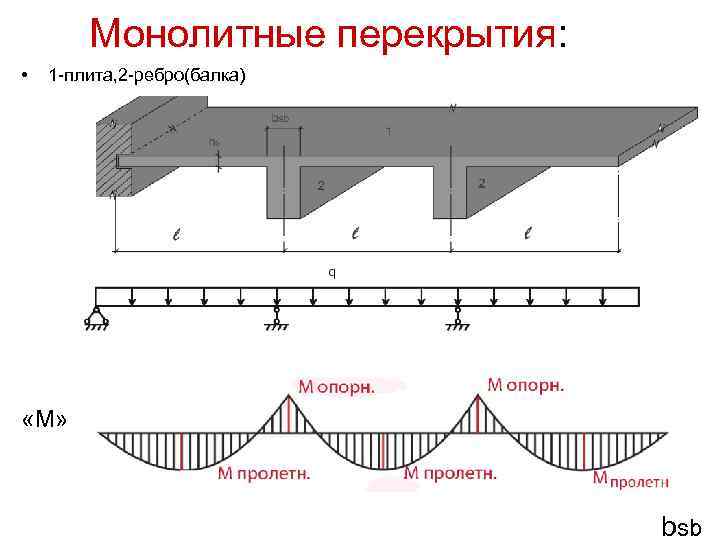

Монолитные перекрытия: • 1 -плита, 2 -ребро(балка) «М» bsb
а) С непрерывным армированием : б) С раздельным армированием :
Расчет изгибаемых железобетонных элементов прямоугольного сечения с одиночной арматурой по прочности в нормальных сечениях (Для ненапрягаемых ж. б. к. ) Рассмотрим работу однопролетной изгибаемой балки. В балке под действием изгибающего момента и поперечной силы образуются нормальные и наклонные трещины. В соответствии с этим прочность изгибаемых элементов рассчитывается по : • I нормальным сечениям • II наклонным сечениям
I Прочность изгибаемых железобетонных элементов по нормальным сечениям по I группе предельных состояний рассчитывают по III стадии Н. Д. С. – стадии разрушения. (см. стр 9 -10 У. П. )

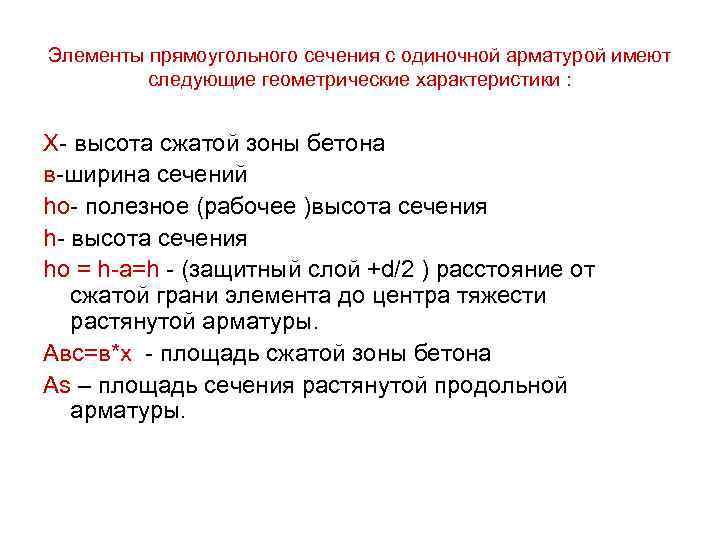

Элементы прямоугольного сечения с одиночной арматурой имеют следующие геометрические характеристики : X- высота сжатой зоны бетона в-ширина сечений ho- полезное (рабочее )высота сечения h- высота сечения ho = h-a=h - (защитный слой +d/2 ) расстояние от сжатой грани элемента до центра тяжести растянутой арматуры. Авс=в*х - площадь сжатой зоны бетона As – площадь сечения растянутой продольной арматуры.
ξ= - ξ≤ ξR Где ξR-характеристика опред. по таблице 9 стр. 66 УП ЖБК. (таб. 9 стр. 78). [ если ξR> ξ, то разрушение сжатого бетона и растянутой арматуры – происходит не одновременно] – переармированное сечение Коэф. Армирования µ%= Максимально допустимое Содержание арматуры в Прямоугольном сечение. =

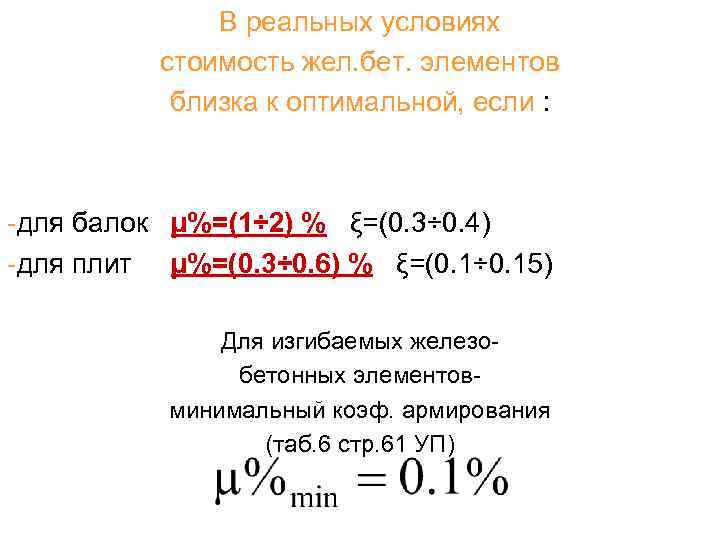

В реальных условиях стоимость жел. бет. элементов близка к оптимальной, если : -для балок µ%=(1÷ 2) % ξ=(0. 3÷ 0. 4) -для плит µ%=(0. 3÷ 0. 6) % ξ=(0. 1÷ 0. 15) Для изгибаемых железобетонных элементовминимальный коэф. армирования (таб. 6 стр. 61 УП)
По lll стадии НДС – стадии разрушения. См. стр. 9 УП ЖБК Понятие о прямоугольном сечение с двойной арматурой
