Арматура ВЛ Определение Арматурой ВЛ называют

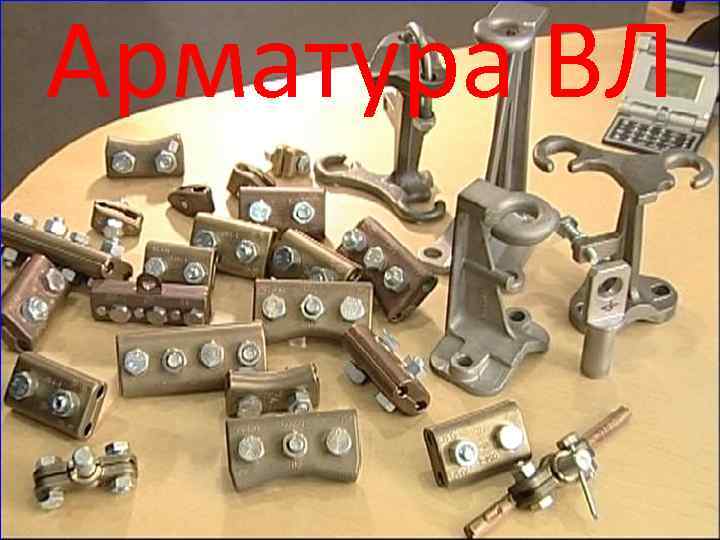

Арматура ВЛ

Определение • Арматурой ВЛ называют комплекс изделий, которые крепят конструкции на опорных устройствах, комплектуют гирлянды изоляторов, соединяют провода и тросы между собой • Требования к арматуре ВЛ: 1. Достаточная механическая прочность 2. Надежность в узлах крепления 3. Высокую коррозийную стойкость 4. Сертификат качества изделия

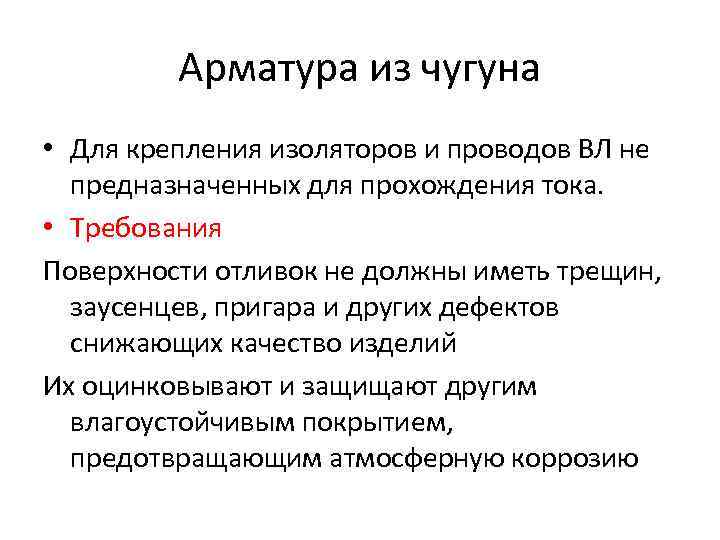

Арматура из чугуна • Для крепления изоляторов и проводов ВЛ не предназначенных для прохождения тока. • Требования Поверхности отливок не должны иметь трещин, заусенцев, пригара и других дефектов снижающих качество изделий Их оцинковывают и защищают другим влагоустойчивым покрытием, предотвращающим атмосферную коррозию

Арматура из чугуна

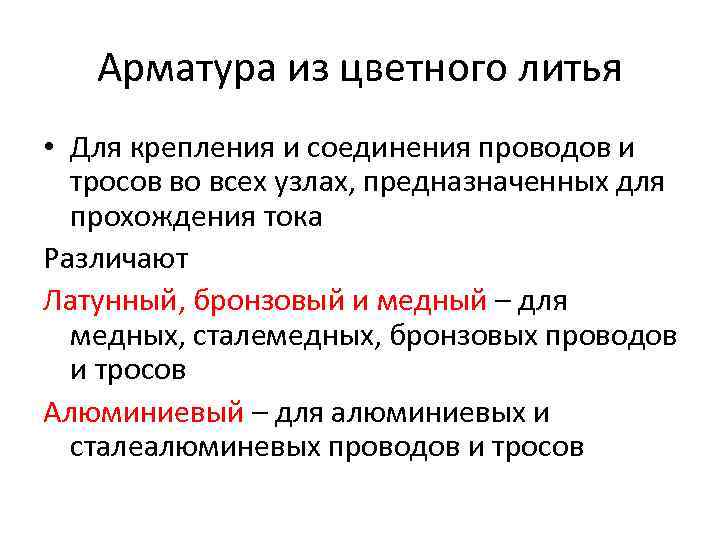

Арматура из цветного литья • Для крепления и соединения проводов и тросов во всех узлах, предназначенных для прохождения тока Различают Латунный, бронзовый и медный – для медных, сталемедных, бронзовых проводов и тросов Алюминиевый – для алюминиевых и сталеалюминевых проводов и тросов

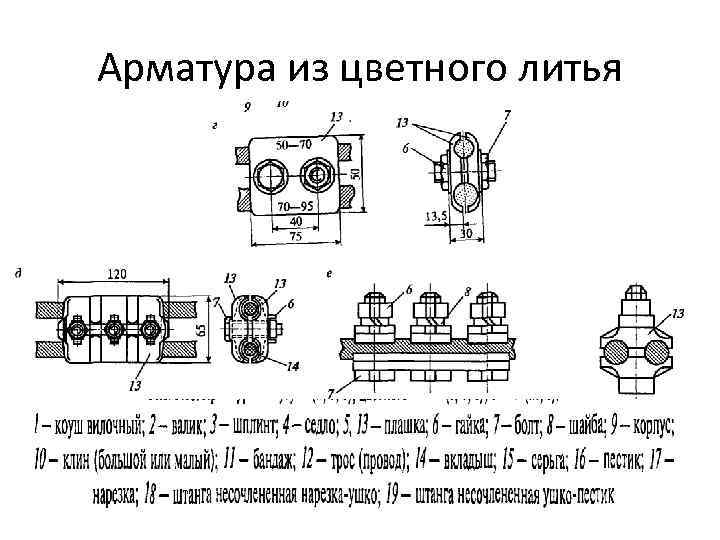

Арматура из цветного литья

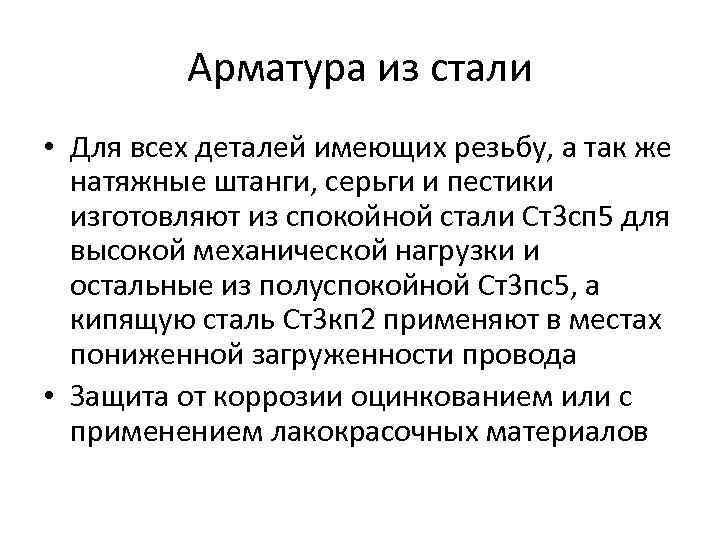

Арматура из стали • Для всех деталей имеющих резьбу, а так же натяжные штанги, серьги и пестики изготовляют из спокойной стали Ст3 сп 5 для высокой механической нагрузки и остальные из полуспокойной Ст3 пс5, а кипящую сталь Ст3 кп 2 применяют в местах пониженной загруженности провода • Защита от коррозии оцинкованием или с применением лакокрасочных материалов

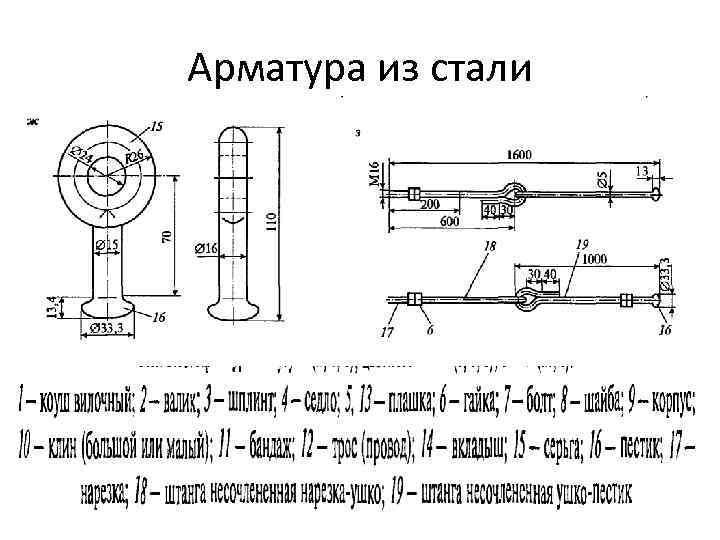

Арматура из стали
