Арматура, приборы и питательные устройства котельных установок.
Арматурой парового котла называются все приборы, присоединенные к котлу с целью обеспечения безопасности его работы и правильной эксплуатации. Манометр, водомерные стекла и предохранительные клапаны носят название арматуры безопасности.

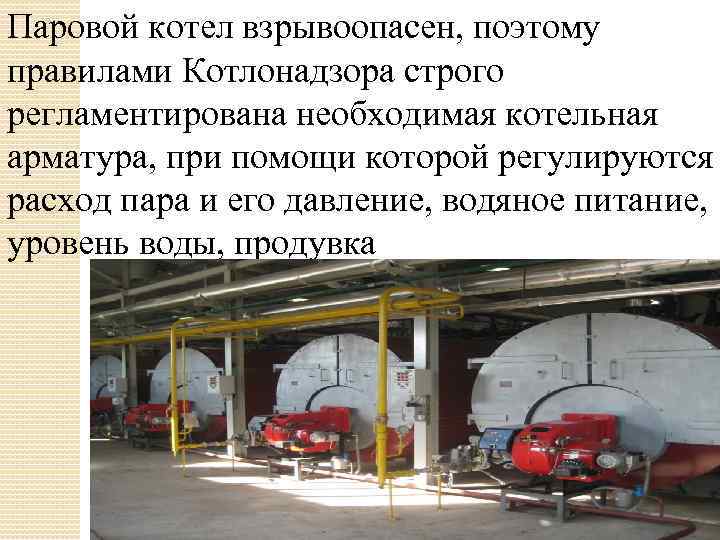

Паровой котел взрывоопасен, поэтому правилами Котлонадзора строго регламентирована необходимая котельная арматура, при помощи которой регулируются расход пара и его давление, водяное питание, уровень воды, продувка
Давление на котле контролируется манометром. Манометр соединяется с паровым пространством котла сифонной трубкой, изогнутой таким образом, чтобы в ее колене все время находилась вода, получившаяся от сконденсировавшегося пара.

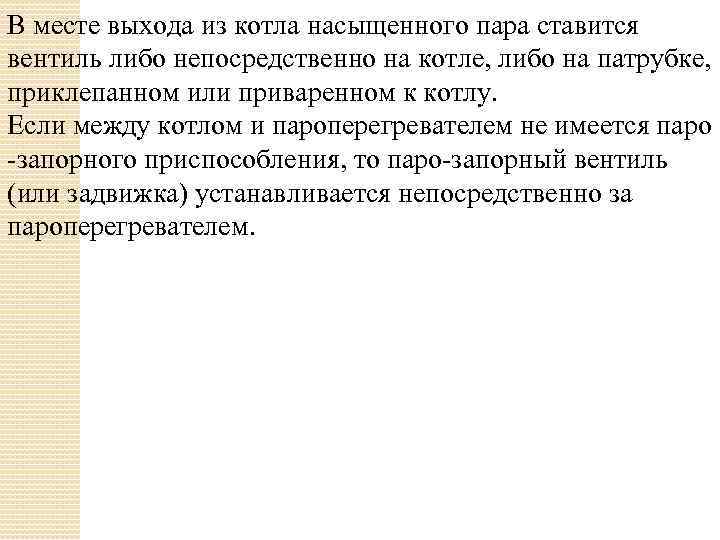

В месте выхода из котла насыщенного пара ставится вентиль либо непосредственно на котле, либо на патрубке, приклепанном или приваренном к котлу. Если между котлом и пароперегревателем не имеется паро -запорного приспособления, то паро-запорный вентиль (или задвижка) устанавливается непосредственно за пароперегревателем.

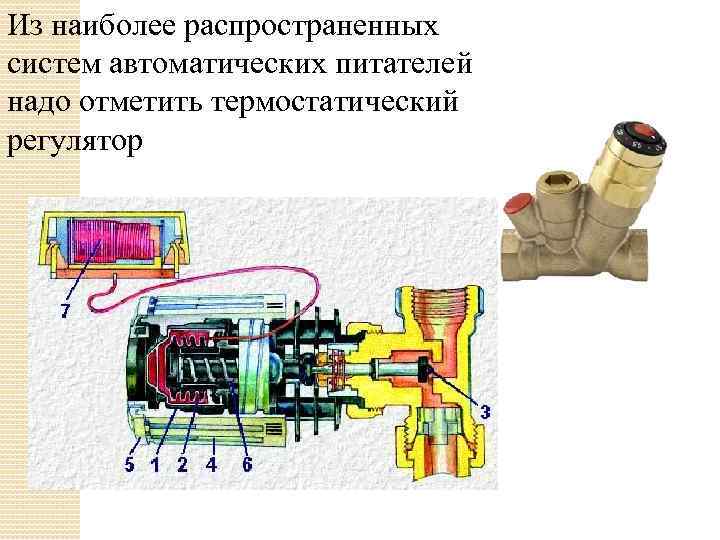

Из наиболее распространенных систем автоматических питателей надо отметить термостатический регулятор
В котельных, снабженных автоматическими питательными клапанами, обслуживающий котельную персонал все же обязан следить за состоянием уровня воды в котле. Для наблюдения за уровнем на котле устанавливают два водомерных стекла.

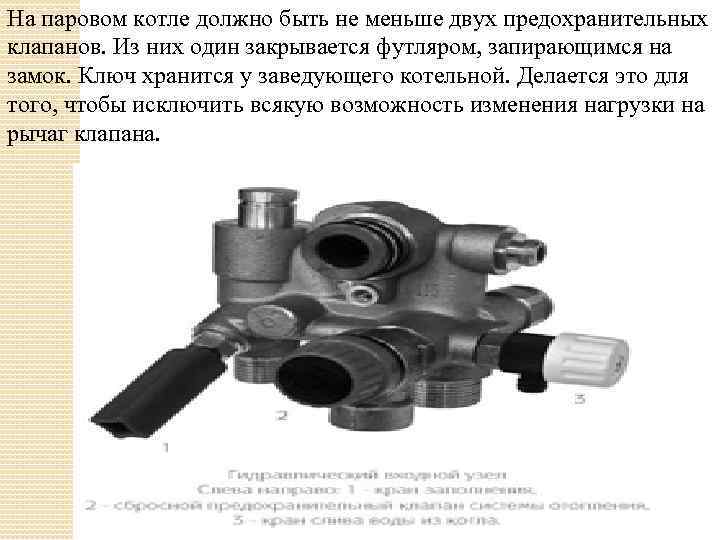

На паровом котле должно быть не меньше двух предохранительных клапанов. Из них один закрывается футляром, запирающимся на замок. Ключ хранится у заведующего котельной. Делается это для того, чтобы исключить всякую возможность изменения нагрузки на рычаг клапана.
Питательные устройства предназначены для подачи воды в котлы и перемещения ее по трубопроводам. Питательные устройства состоят из насосов, питательных и конденсатных баков и трубопроводов.
При расположении питательных устройств вне помещения котельной должна быть установлена прямая телефонная или иная связь между машинистом (кочегаром) и персоналом, обслуживающим питательные устройства.
