Назначение арматуры: Арматура контактной сети представляет комплекс изделий, которыми крепят конструкции на опорных устройствах, Назначение арматуры: Арматура контактной сети представляет комплекс изделий, которыми крепят конструкции на опорных устройствах, комплектуют гирлянды изоляторов, фиксируют провода и тросы на заданном расстоянии один от другого и относительно оси пути, соединяют провода и тросы между собой и т. д. Ø Эти изделия работают на открытом воздухе в условиях, способствующих интенсивной коррозии, особенно в местах повышенной загрязненности воздуха от промышленных предприятий, химических удобрений, морских солей, а также от тепловозов. Кроме того, они подвергаются постоянным вибрациям при проходе электроподвижного состава, воздействию ветровых и гололедных нагрузок и изменений температуры. Ø

Требования, предъявляемые к арматуре контактной сети: достаточная механическая прочность с учетом возможных перегрузок и Требования, предъявляемые к арматуре контактной сети: достаточная механическая прочность с учетом возможных перегрузок и усталостных явлений в металле при долговременной работе под переменной нагрузкой; Ø хорошая сопрягаемость, обеспечивающая свободное скольжение в шарнирах; Ø достаточная надежность в узлах жесткого крепления; Ø высокая коррозионная стойкость. Ø

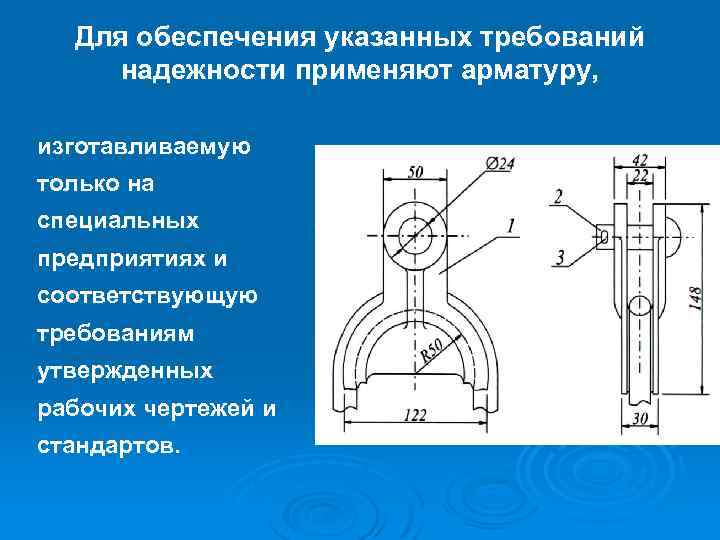

Для обеспечения указанных требований надежности применяют арматуру, изготавливаемую только на специальных предприятиях и соответствующую Для обеспечения указанных требований надежности применяют арматуру, изготавливаемую только на специальных предприятиях и соответствующую требованиям утвержденных рабочих чертежей и стандартов.

Материал арматуры контактной сети Для изготовления арматуры контактной сети в зависимости от места крепления Материал арматуры контактной сети Для изготовления арматуры контактной сети в зависимости от места крепления используют материалы: ковкий и серый чугун, цветное литье — латунное, бронзовое, алюминиевое, сплавов из меди, а также сталь.

Испытания арматуры Ø Выпускаемую на предприятии арматуру подвергают приемосдаточным, периодическим и типовым испытаниям. Детали Испытания арматуры Ø Выпускаемую на предприятии арматуру подвергают приемосдаточным, периодическим и типовым испытаниям. Детали осматривают, проверяют размеры, комплектность, качество и прочность покрытий, состояние резьбы и шарнирности. Механические испытания проводят зажимам, предназначенных для соединения и анкеровки проводов.

Периодические испытания При периодических испытаниях определяют массу, механическую прочность арматуры и проводят электрические испытания. Периодические испытания При периодических испытаниях определяют массу, механическую прочность арматуры и проводят электрические испытания. Периодические испытания проводят после каждой замены литейной модели, но не реже одного раза в год и при возобновлении производства арматуры.

Типовые испытания Типовым испытаниям подвергается арматура нового типа и при изменении конструкции, технологии и Типовые испытания Типовым испытаниям подвергается арматура нового типа и при изменении конструкции, технологии и изготовления или замене материалов.

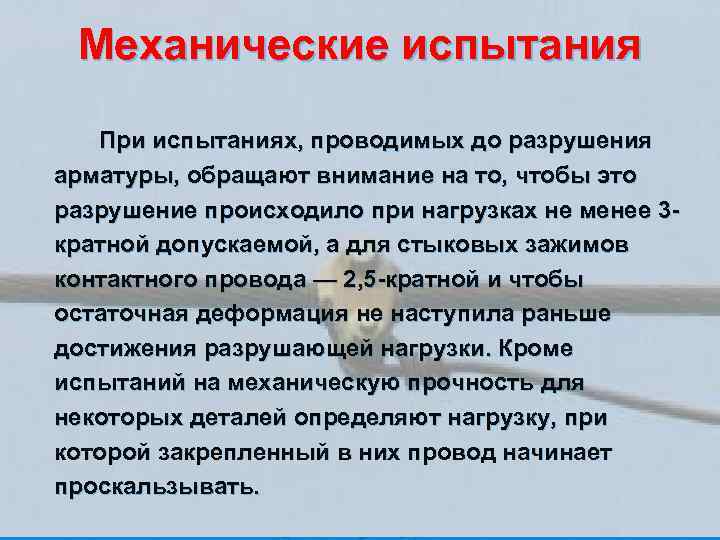

Механические испытания При испытаниях, проводимых до разрушения арматуры, обращают внимание на то, чтобы это Механические испытания При испытаниях, проводимых до разрушения арматуры, обращают внимание на то, чтобы это разрушение происходило при нагрузках не менее 3 кратной допускаемой, а для стыковых зажимов контактного провода — 2, 5 кратной и чтобы остаточная деформация не наступила раньше достижения разрушающей нагрузки. Кроме испытаний на механическую прочность для некоторых деталей определяют нагрузку, при которой закрепленный в них провод начинает проскальзывать.

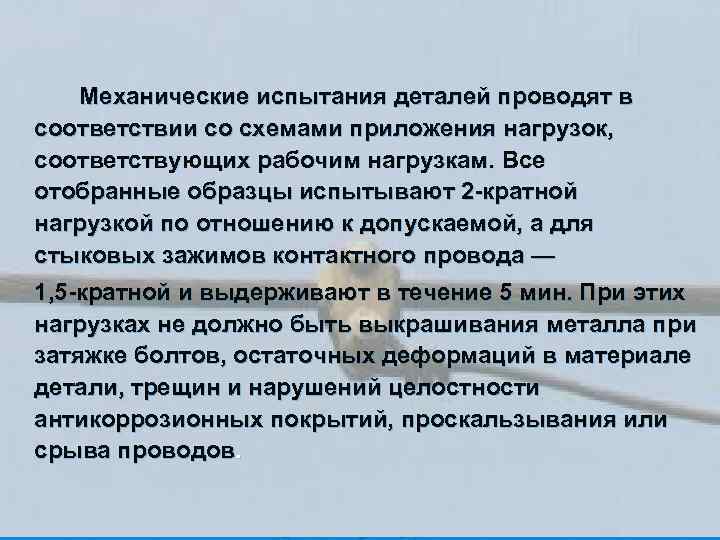

 Механические испытания деталей проводят в соответствии со схемами приложения нагрузок, соответствующих рабочим нагрузкам. Механические испытания деталей проводят в соответствии со схемами приложения нагрузок, соответствующих рабочим нагрузкам. Все отобранные образцы испытывают 2 кратной нагрузкой по отношению к допускаемой, а для стыковых зажимов контактного провода — 1, 5 кратной и выдерживают в течение 5 мин. При этих нагрузках не должно быть выкрашивания металла при затяжке болтов, остаточных деформаций в материале детали, трещин и нарушений целостности антикоррозионных покрытий, проскальзывания или срыва проводов.

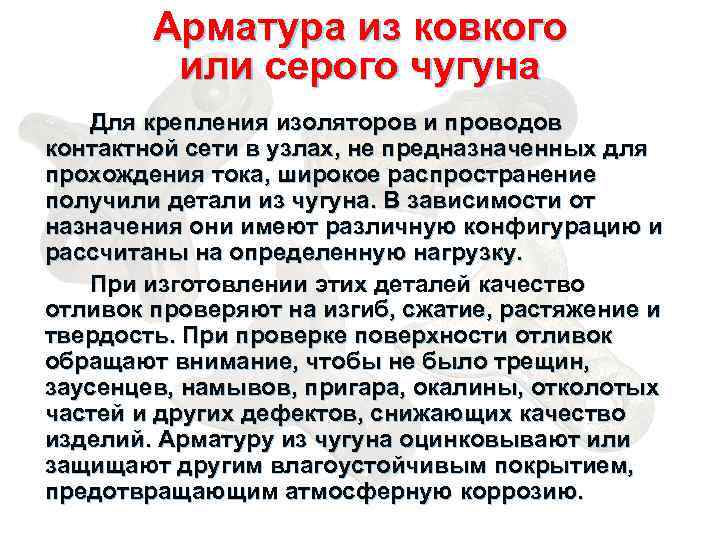

Арматура из ковкого или серого чугуна Для крепления изоляторов и проводов контактной сети в Арматура из ковкого или серого чугуна Для крепления изоляторов и проводов контактной сети в узлах, не предназначенных для прохождения тока, широкое распространение получили детали из чугуна. В зависимости от назначения они имеют различную конфигурацию и рассчитаны на определенную нагрузку. При изготовлении этих деталей качество отливок проверяют на изгиб, сжатие, растяжение и твердость. При проверке поверхности отливок обращают внимание, чтобы не было трещин, заусенцев, намывов, пригара, окалины, отколотых частей и других дефектов, снижающих качество изделий. Арматуру из чугуна оцинковывают или защищают другим влагоустойчивым покрытием, предотвращающим атмосферную коррозию.

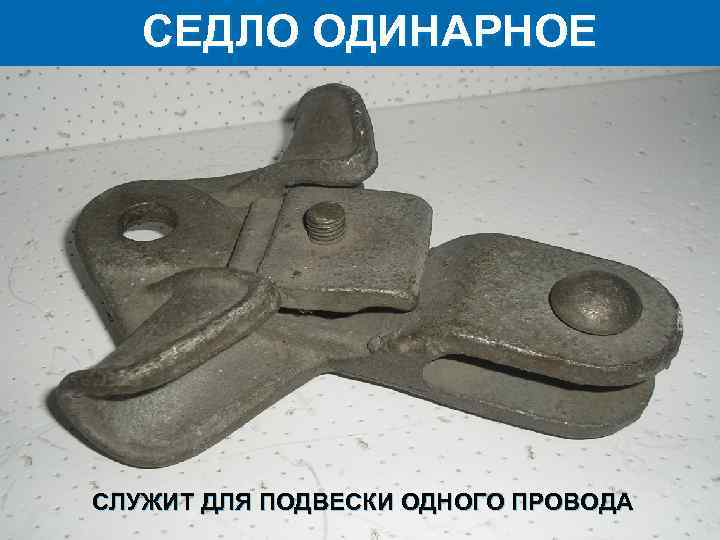

СЕДЛО ОДИНАРНОЕ СЛУЖИТ ДЛЯ ПОДВЕСКИ ОДНОГО ПРОВОДА СЕДЛО ОДИНАРНОЕ СЛУЖИТ ДЛЯ ПОДВЕСКИ ОДНОГО ПРОВОДА

КОУШ ВИЛОЧНЫЙ ПОД СЕРЬГУ Для анкеровки многопроволочных стальных, медных, сталеалюминиевых и алюминиевых проводов КОУШ ВИЛОЧНЫЙ ПОД СЕРЬГУ Для анкеровки многопроволочных стальных, медных, сталеалюминиевых и алюминиевых проводов

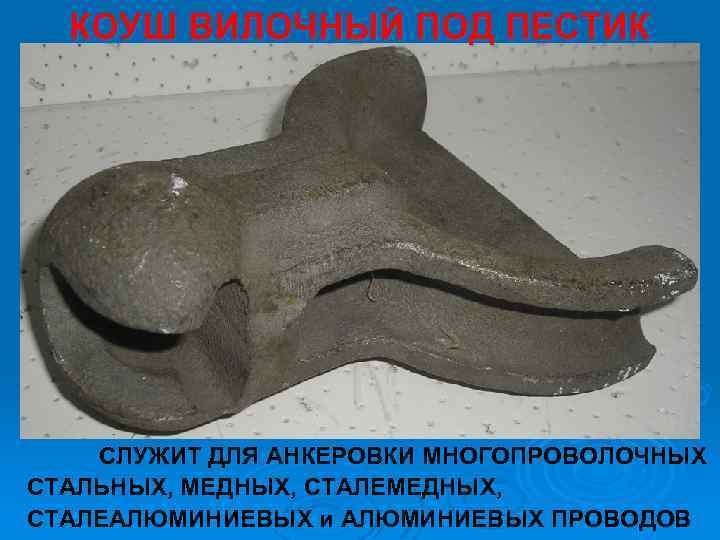

КОУШ ВИЛОЧНЫЙ ПОД ПЕСТИК СЛУЖИТ ДЛЯ АНКЕРОВКИ МНОГОПРОВОЛОЧНЫХ СТАЛЬНЫХ, МЕДНЫХ, СТАЛЕМЕДНЫХ, СТАЛЕАЛЮМИНИЕВЫХ и АЛЮМИНИЕВЫХ КОУШ ВИЛОЧНЫЙ ПОД ПЕСТИК СЛУЖИТ ДЛЯ АНКЕРОВКИ МНОГОПРОВОЛОЧНЫХ СТАЛЬНЫХ, МЕДНЫХ, СТАЛЕМЕДНЫХ, СТАЛЕАЛЮМИНИЕВЫХ и АЛЮМИНИЕВЫХ ПРОВОДОВ

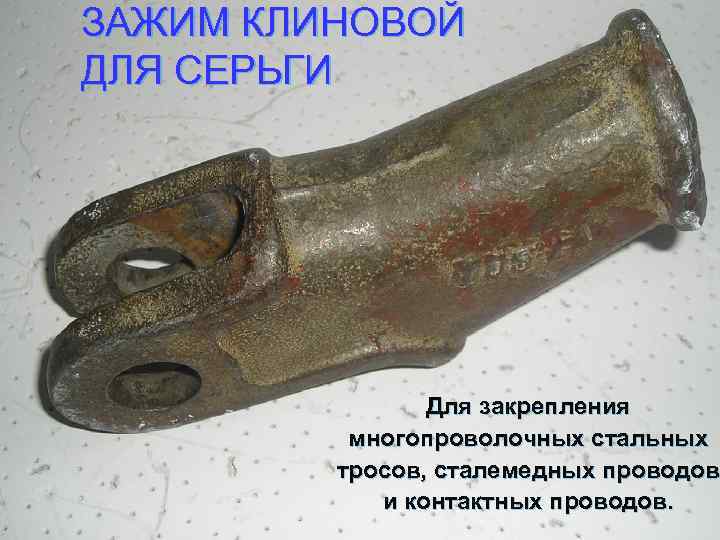

ЗАЖИМ КЛИНОВОЙ ДЛЯ СЕРЬГИ Для закрепления многопроволочных стальных тросов, сталемедных проводов и контактных проводов. ЗАЖИМ КЛИНОВОЙ ДЛЯ СЕРЬГИ Для закрепления многопроволочных стальных тросов, сталемедных проводов и контактных проводов.

Арматура из цветного литья Для крепления и стыковки контактных проводов и тросов во всех Арматура из цветного литья Для крепления и стыковки контактных проводов и тросов во всех узлах, предназначенных для прохождения тока, применяют детали из цветного литья: латунного, бронзового и медного — для медных, сталемедных, бронзовых проводов и тросов; алюминиевого — для алюминиевых и сталеалюминевых проводов.

При изготовлении деталей из цветных металлов методом литья или штамповки обращают внимание на соответствие При изготовлении деталей из цветных металлов методом литья или штамповки обращают внимание на соответствие химического состава материала требованиям стандартов. Поверхность деталей должна быть гладкой с плавными переходами и не иметь трещин, заусенцев, намывов, пригара и окалины, отколотых частей, раковин и других дефектов, снижающих качество изделий. На деталях, используемых для крепления различных проводов, указывают площадь сечения этих проводов.

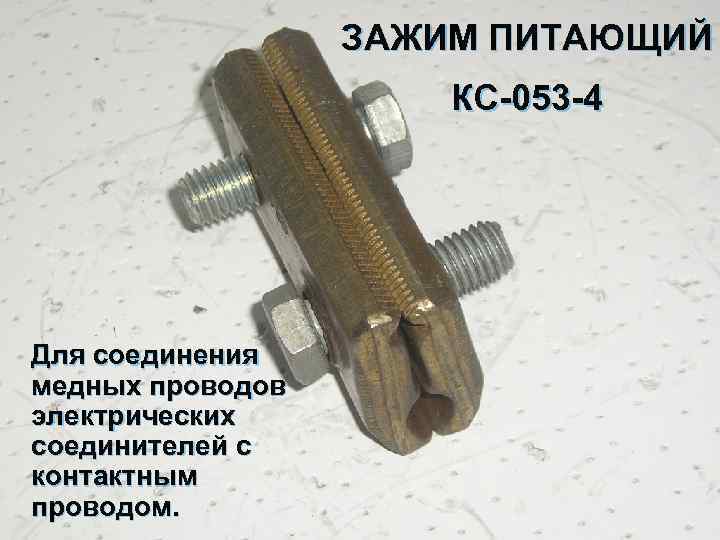

ЗАЖИМ ПИТАЮЩИЙ КС 053 4 Для соединения медных проводов электрических соединителей с контактным проводом. ЗАЖИМ ПИТАЮЩИЙ КС 053 4 Для соединения медных проводов электрических соединителей с контактным проводом.

ЗАЖИМ СОЕДИНИТЕЛЬНЫЙ КС 055 1 Предназначен для соединения многопроволочных медных и сталемедных проводов ЗАЖИМ СОЕДИНИТЕЛЬНЫЙ КС 055 1 Предназначен для соединения многопроволочных медных и сталемедных проводов

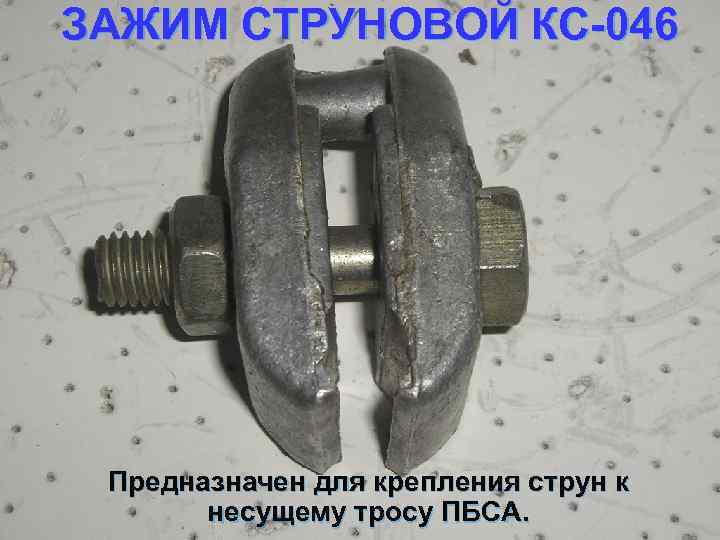

ЗАЖИМ СТРУНОВОЙ КС 046 Предназначен для крепления струн к несущему тросу ПБСА. ЗАЖИМ СТРУНОВОЙ КС 046 Предназначен для крепления струн к несущему тросу ПБСА.

ЗАЖИМ ФИКСИРУЮЩИЙ КС 049 Предназначен для фиксации контактного провода ЗАЖИМ ФИКСИРУЮЩИЙ КС 049 Предназначен для фиксации контактного провода

Арматура из стали Все детали контактной сети, имеющие резьбу, а также натяжные штанги, соединительные Арматура из стали Все детали контактной сети, имеющие резьбу, а также натяжные штанги, соединительные планки, серьги и пестики изготовляют из стали Ст. Зсп 5 (спокойной), остальные — из стали Ст. Зпс5 (полуспокойной). Необходимость применения спокойной стали для арматуры, имеющей резьбу и значительные механические нагрузки, обусловлена требованием обеспечения надежности работы при низких температурах. Сталь Ст. Зкп 2 (кипящую), имеющую при низких температурах повышенную хрупкость, применяют только для изготовления штанг для грузов, зажимов заземления и других деталей, которые не несут значительных рабочих нагрузок.

ТРЕБОВАНИЯ К АРМАТУРЕ ИЗ СТАЛИ При приемке стальных деталей обращают внимание, чтобы не было ТРЕБОВАНИЯ К АРМАТУРЕ ИЗ СТАЛИ При приемке стальных деталей обращают внимание, чтобы не было трещин, заусенцев, отколотых частей и пережогов металла; переход от одного сечения к другому должен быть плавным, без подрезов. Все сварные швы и прилегающие к ним поверхности должны быть очищены от шлака, окалин, наплывов и брызг металла. Сварное соединение должно иметь прочность не менее прочности основного металла; наплавленный металл должен быть плотным, не иметь трещин, пор и незаваренных кратеров. Для защиты от коррозии детали из стали также покрывают антикоррозионным покрытием, как правило, цинковым при горячем цинковании толщиной 70— 150 мкм или термодиффузионным цинковым покрытием. Допускается защита лакокрасочными материалами.

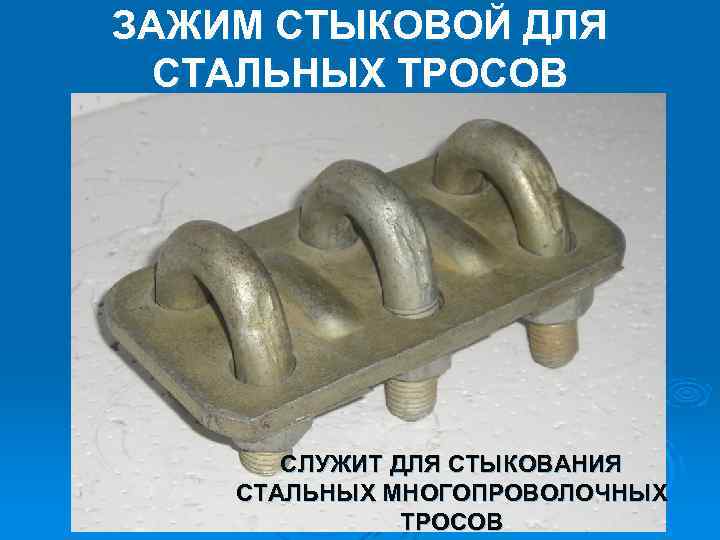

ЗАЖИМ СТЫКОВОЙ ДЛЯ СТАЛЬНЫХ ТРОСОВ СЛУЖИТ ДЛЯ СТЫКОВАНИЯ СТАЛЬНЫХ МНОГОПРОВОЛОЧНЫХ ТРОСОВ ЗАЖИМ СТЫКОВОЙ ДЛЯ СТАЛЬНЫХ ТРОСОВ СЛУЖИТ ДЛЯ СТЫКОВАНИЯ СТАЛЬНЫХ МНОГОПРОВОЛОЧНЫХ ТРОСОВ

МАРКИРОВКА АРМАТУРЫ КОНТАКТНОЙ СЕТИ Детали контактной сети являются типовыми и имеют определенные номера по МАРКИРОВКА АРМАТУРЫ КОНТАКТНОЙ СЕТИ Детали контактной сети являются типовыми и имеют определенные номера по Каталогу арматуры контактной сети электрифицированных железных дорог.

МАРКИРОВКА АРМАТУРЫ КОНТАКТНОЙ СЕТИ Например, одинарные седла, предназначенные для укладки несущего троса, обозначают 008 МАРКИРОВКА АРМАТУРЫ КОНТАКТНОЙ СЕТИ Например, одинарные седла, предназначенные для укладки несущего троса, обозначают 008 или 009 в зависимости от конструкции узла соединения с изолятором: с серьгой или с пестиком. Первые три цифры обозначают номер детали по каталогу, последние цифры — модификацию.

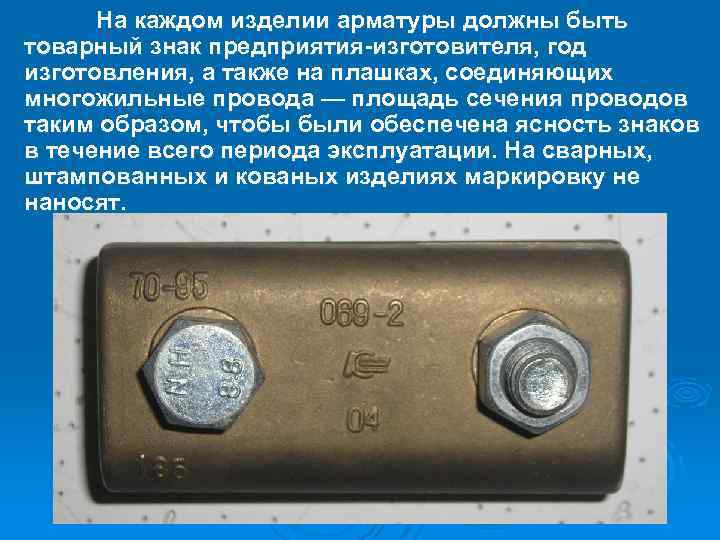

На каждом изделии арматуры должны быть товарный знак предприятия изготовителя, год изготовления, а также На каждом изделии арматуры должны быть товарный знак предприятия изготовителя, год изготовления, а также на плашках, соединяющих многожильные провода — площадь сечения проводов таким образом, чтобы были обеспечена ясность знаков в течение всего периода эксплуатации. На сварных, штампованных и кованых изделиях маркировку не наносят.

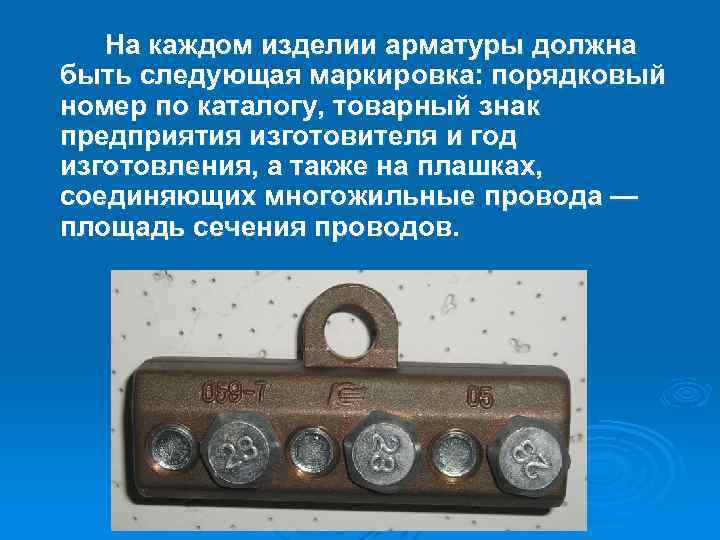

На каждом изделии арматуры должна быть следующая маркировка: порядковый номер по каталогу, товарный знак На каждом изделии арматуры должна быть следующая маркировка: порядковый номер по каталогу, товарный знак предприятия изготовителя и год изготовления, а также на плашках, соединяющих многожильные провода — площадь сечения проводов.

Применяемая в контактной сети арматура для подвешивания, фиксации, стыковки, анкеровки, механического и электрического соединения Применяемая в контактной сети арматура для подвешивания, фиксации, стыковки, анкеровки, механического и электрического соединения проводов контактной сети и линий электроснабжения должна проверяться на соответствие требованиям стандартов и нормативно технической документации. Использование нетиповой арматуры не допускается. Арматура должна обеспечивать заданные механические и электрические требования на протяжении установленного срока службы, возможность повторного применения после переборки и ремонта.

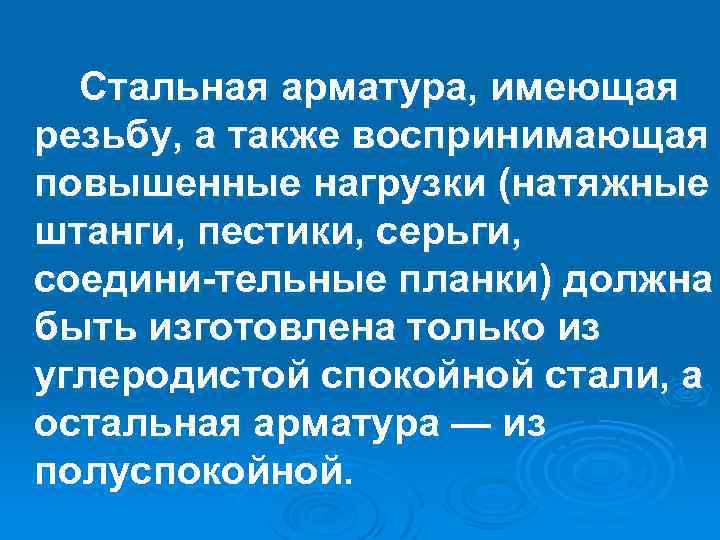

Стальная арматура, имеющая резьбу, а также воспринимающая повышенные нагрузки (натяжные штанги, пестики, серьги, соедини Стальная арматура, имеющая резьбу, а также воспринимающая повышенные нагрузки (натяжные штанги, пестики, серьги, соедини тельные планки) должна быть изготовлена только из углеродистой спокойной стали, а остальная арматура — из полуспокойной.

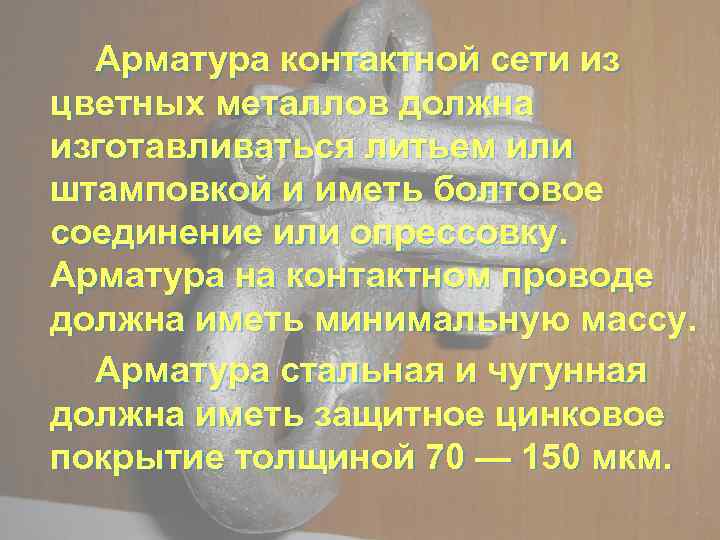

Арматура контактной сети из цветных металлов должна изготавливаться литьем или штамповкой и иметь болтовое Арматура контактной сети из цветных металлов должна изготавливаться литьем или штамповкой и иметь болтовое соединение или опрессовку. Арматура на контактном проводе должна иметь минимальную массу. Арматура стальная и чугунная должна иметь защитное цинковое покрытие толщиной 70 — 150 мкм.

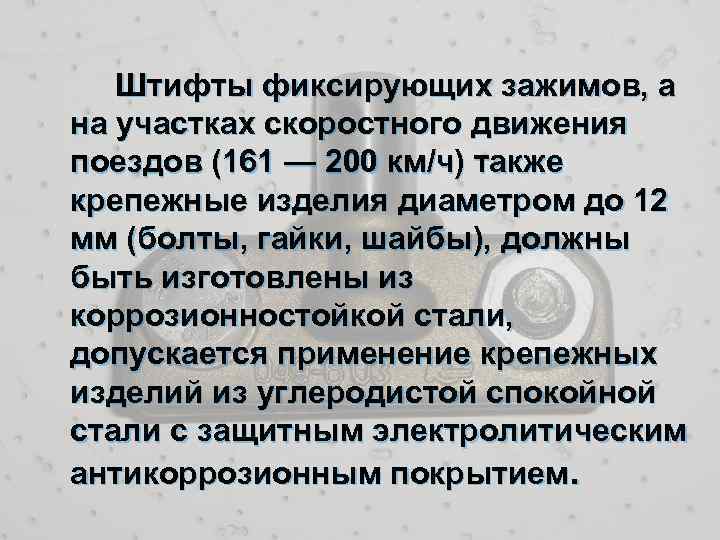

Штифты фиксирующих зажимов, а на участках скоростного движения поездов (161 — 200 км/ч) также Штифты фиксирующих зажимов, а на участках скоростного движения поездов (161 — 200 км/ч) также крепежные изделия диаметром до 12 мм (болты, гайки, шайбы), должны быть изготовлены из коррозионностойкой стали, допускается применение крепежных изделий из углеродистой спокойной стали с защитным электролитическим антикоррозионным покрытием.

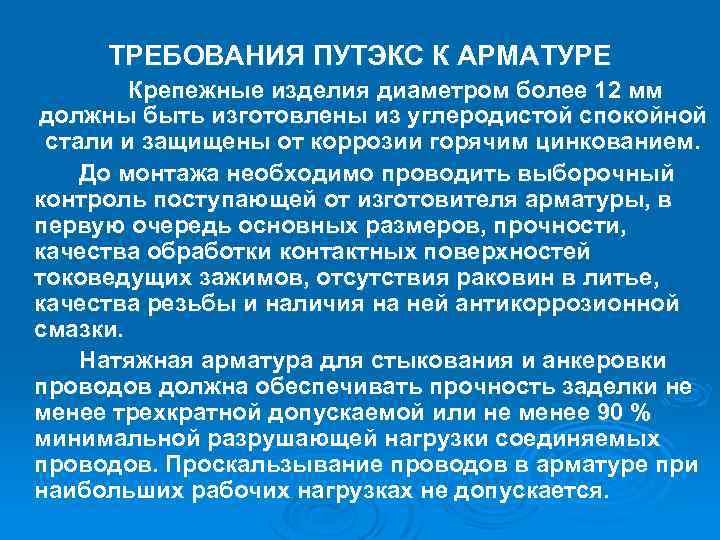

ТРЕБОВАНИЯ ПУТЭКС К АРМАТУРЕ Крепежные изделия диаметром более 12 мм должны быть изготовлены из ТРЕБОВАНИЯ ПУТЭКС К АРМАТУРЕ Крепежные изделия диаметром более 12 мм должны быть изготовлены из углеродистой спокойной стали и защищены от коррозии горячим цинкованием. До монтажа необходимо проводить выборочный контроль поступающей от изготовителя арматуры, в первую очередь основных размеров, прочности, качества обработки контактных поверхностей токоведущих зажимов, отсутствия раковин в литье, качества резьбы и наличия на ней антикоррозионной смазки. Натяжная арматура для стыкования и анкеровки проводов должна обеспечивать прочность заделки не менее трехкратной допускаемой или не менее 90 % минимальной разрушающей нагрузки соединяемых проводов. Проскальзывание проводов в арматуре при наибольших рабочих нагрузках не допускается.

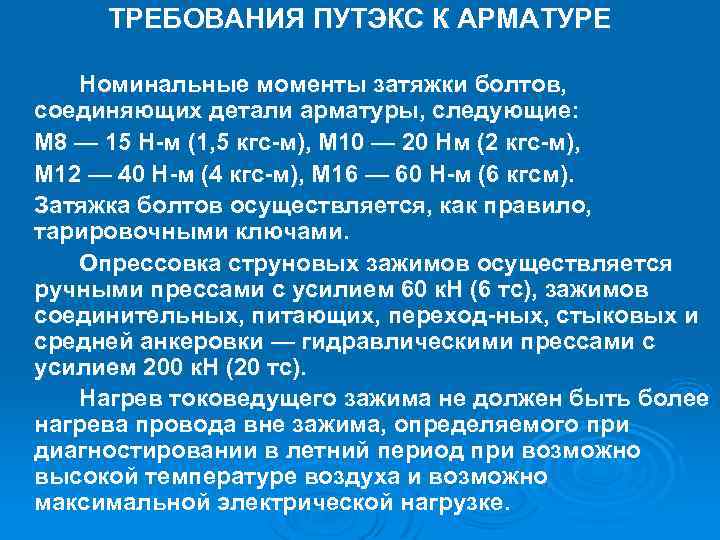

ТРЕБОВАНИЯ ПУТЭКС К АРМАТУРЕ Номинальные моменты затяжки болтов, соединяющих детали арматуры, следующие: М 8 ТРЕБОВАНИЯ ПУТЭКС К АРМАТУРЕ Номинальные моменты затяжки болтов, соединяющих детали арматуры, следующие: М 8 — 15 Н м (1, 5 кгс м), М 10 — 20 Нм (2 кгс м), М 12 — 40 Н м (4 кгс м), М 16 — 60 Н м (6 кгсм). Затяжка болтов осуществляется, как правило, тарировочными ключами. Опрессовка струновых зажимов осуществляется ручными прессами с усилием 60 к. Н (6 тс), зажимов соединительных, питающих, переход ных, стыковых и средней анкеровки — гидравлическими прессами с усилием 200 к. Н (20 тс). Нагрев токоведущего зажима не должен быть более нагрева провода вне зажима, определяемого при диагностировании в летний период при возможно высокой температуре воздуха и возможно максимальной электрической нагрузке.

АРМАТУРА КОНТАКТНОЙ СЕТИ ЖЕЛЕЗНОЙ ДОРОГИ ООО «Завод АКС» Санкт Петербург АРМАТУРА КОНТАКТНОЙ СЕТИ ЖЕЛЕЗНОЙ ДОРОГИ ООО «Завод АКС» Санкт Петербург

КОУШ ВИЛОЧНЫЙ ПОД СЕРЬГУ КС-006 Предназначен для анкеровки многопроволоч ных стальных, медных, сталемедных, алюминиевых КОУШ ВИЛОЧНЫЙ ПОД СЕРЬГУ КС-006 Предназначен для анкеровки многопроволоч ных стальных, медных, сталемедных, алюминиевых и сталеалюминие вых проводов сечением 50 185 мм 2

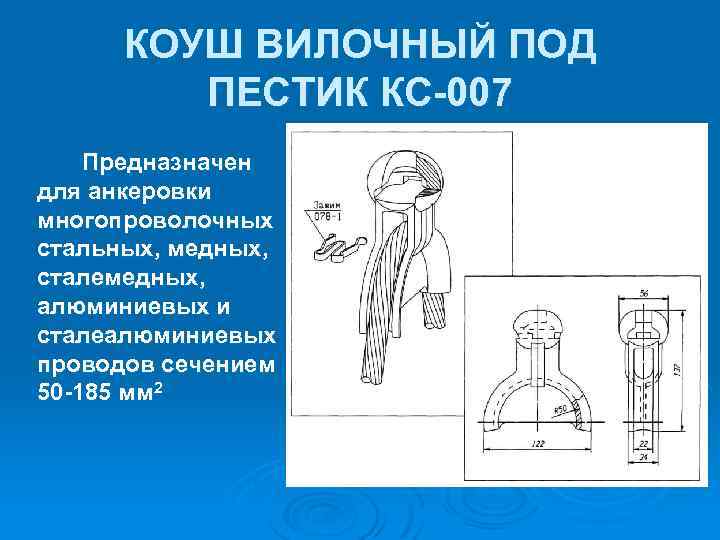

КОУШ ВИЛОЧНЫЙ ПОД ПЕСТИК КС 007 Предназначен для анкеровки многопроволочных стальных, медных, сталемедных, алюминиевых КОУШ ВИЛОЧНЫЙ ПОД ПЕСТИК КС 007 Предназначен для анкеровки многопроволочных стальных, медных, сталемедных, алюминиевых и сталеалюминиевых проводов сечением 50 185 мм 2

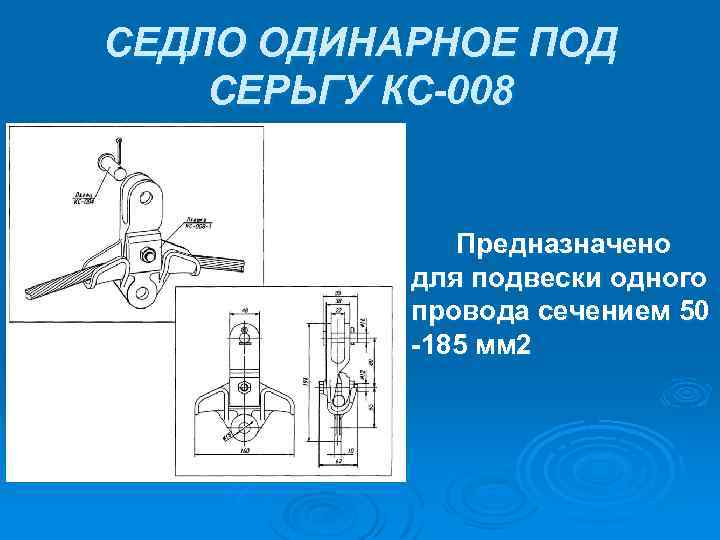

СЕДЛО ОДИНАРНОЕ ПОД СЕРЬГУ КС-008 Предназначено для подвески одного провода сечением 50 185 мм СЕДЛО ОДИНАРНОЕ ПОД СЕРЬГУ КС-008 Предназначено для подвески одного провода сечением 50 185 мм 2

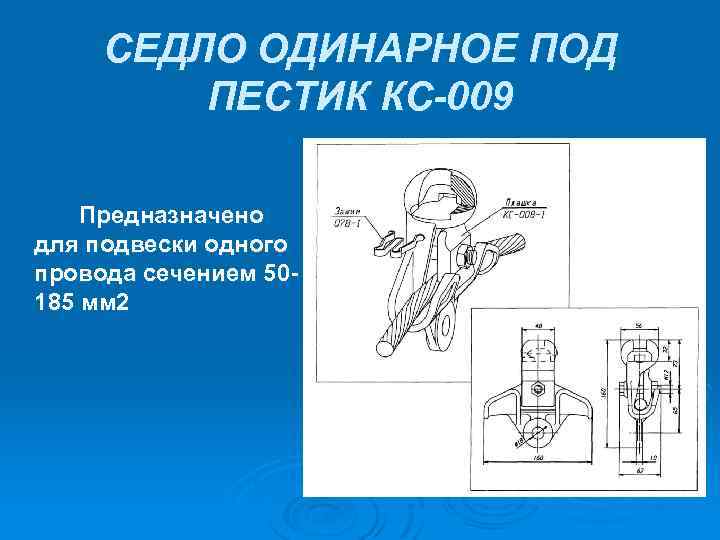

СЕДЛО ОДИНАРНОЕ ПОД ПЕСТИК КС-009 Предназначено для подвески одного провода сечением 50 185 мм СЕДЛО ОДИНАРНОЕ ПОД ПЕСТИК КС-009 Предназначено для подвески одного провода сечением 50 185 мм 2

СЕДЛО ДВОЙНОЕ ПОД СЕРЬГУ КС-010 Предназначено для подвески двух проводов сечением 50 185 мм СЕДЛО ДВОЙНОЕ ПОД СЕРЬГУ КС-010 Предназначено для подвески двух проводов сечением 50 185 мм 2

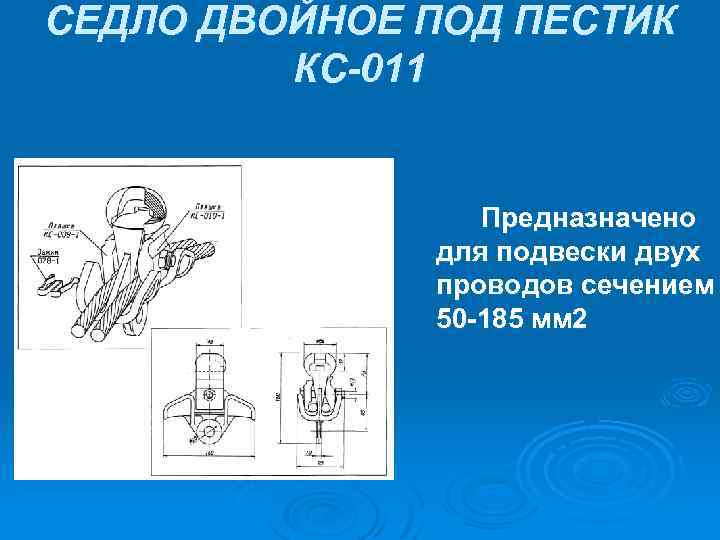

СЕДЛО ДВОЙНОЕ ПОД ПЕСТИК КС-011 Предназначено для подвески двух проводов сечением 50 185 мм СЕДЛО ДВОЙНОЕ ПОД ПЕСТИК КС-011 Предназначено для подвески двух проводов сечением 50 185 мм 2

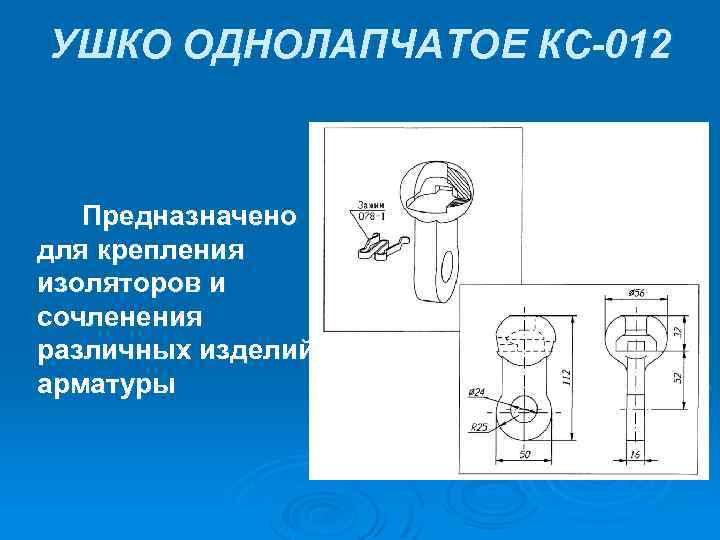

УШКО ОДНОЛАПЧАТОЕ КС-012 Предназначено для крепления изоляторов и сочленения различных изделий арматуры УШКО ОДНОЛАПЧАТОЕ КС-012 Предназначено для крепления изоляторов и сочленения различных изделий арматуры

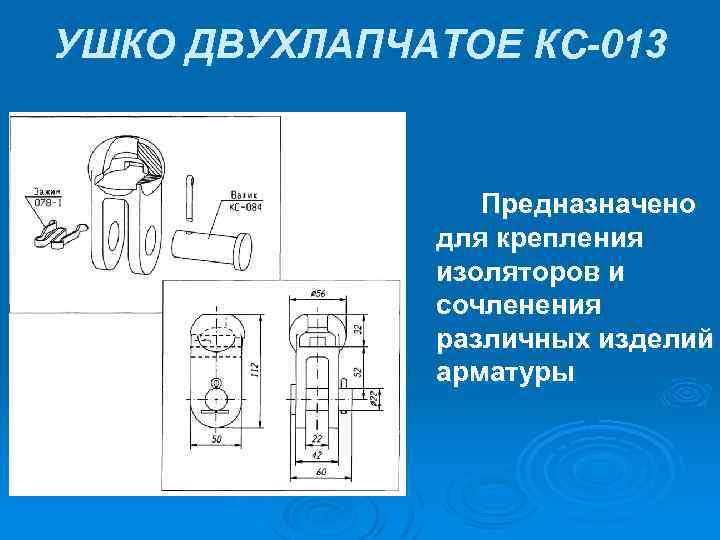

УШКО ДВУХЛАПЧАТОЕ КС-013 Предназначено для крепления изоляторов и сочленения различных изделий арматуры УШКО ДВУХЛАПЧАТОЕ КС-013 Предназначено для крепления изоляторов и сочленения различных изделий арматуры

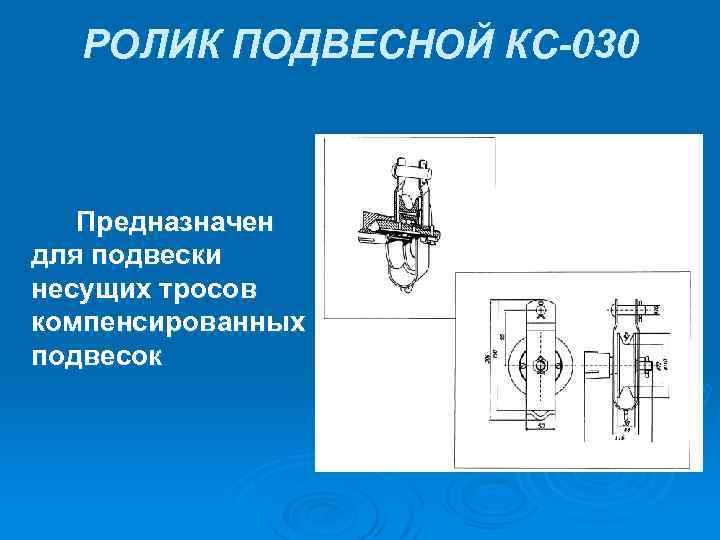

РОЛИК ПОДВЕСНОЙ КС-030 Предназначен для подвески несущих тросов компенсированных подвесок РОЛИК ПОДВЕСНОЙ КС-030 Предназначен для подвески несущих тросов компенсированных подвесок

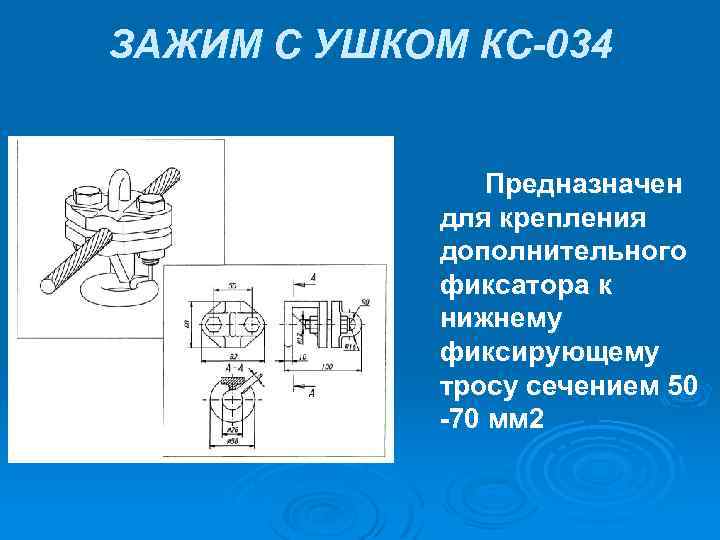

ЗАЖИМ С УШКОМ КС-034 Предназначен для крепления дополнительного фиксатора к нижнему фиксирующему тросу сечением ЗАЖИМ С УШКОМ КС-034 Предназначен для крепления дополнительного фиксатора к нижнему фиксирующему тросу сечением 50 70 мм 2

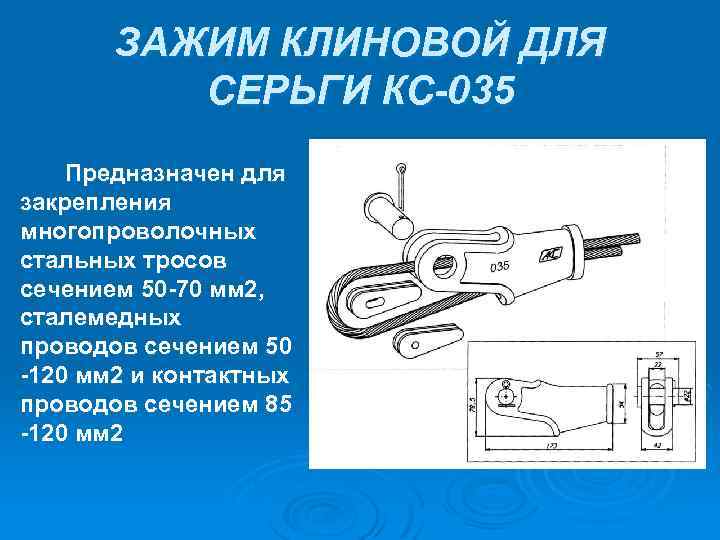

ЗАЖИМ КЛИНОВОЙ ДЛЯ СЕРЬГИ КС-035 Предназначен для закрепления многопроволочных стальных тросов сечением 50 70 ЗАЖИМ КЛИНОВОЙ ДЛЯ СЕРЬГИ КС-035 Предназначен для закрепления многопроволочных стальных тросов сечением 50 70 мм 2, сталемедных проводов сечением 50 120 мм 2 и контактных проводов сечением 85 120 мм 2

ЗАЖИМ С ДВОЙНЫМ УШКОМ КС-036 Предназначен для крепления к нижнему фиксирующему тросу сечением 50 ЗАЖИМ С ДВОЙНЫМ УШКОМ КС-036 Предназначен для крепления к нижнему фиксирующему тросу сечением 50 70 мм 2 двух дополнительных фиксаторов

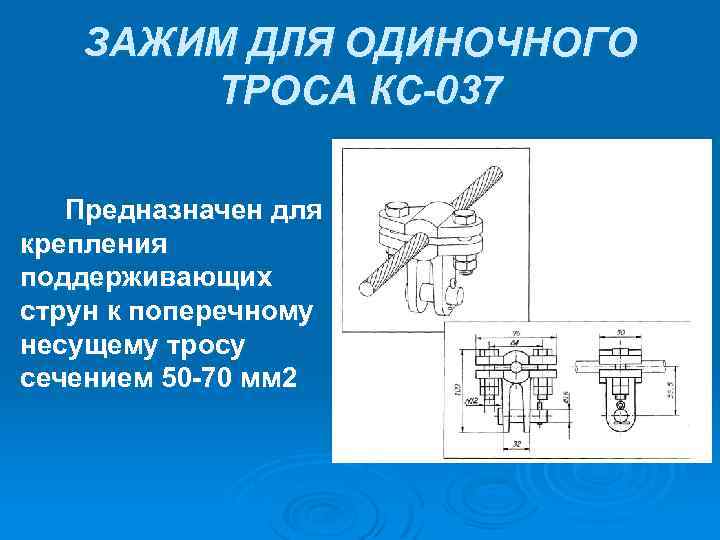

ЗАЖИМ ДЛЯ ОДИНОЧНОГО ТРОСА КС-037 Предназначен для крепления поддерживающих струн к поперечному несущему тросу ЗАЖИМ ДЛЯ ОДИНОЧНОГО ТРОСА КС-037 Предназначен для крепления поддерживающих струн к поперечному несущему тросу сечением 50 70 мм 2

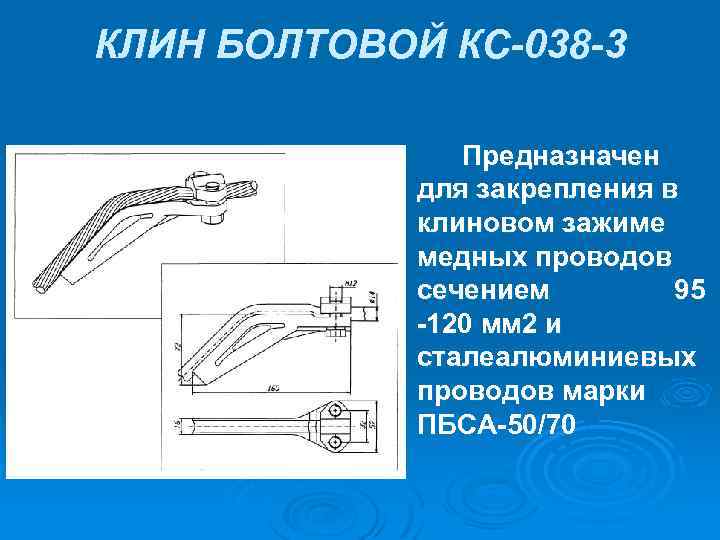

КЛИН БОЛТОВОЙ КС-038 -3 Предназначен для закрепления в клиновом зажиме медных проводов сечением 95 КЛИН БОЛТОВОЙ КС-038 -3 Предназначен для закрепления в клиновом зажиме медных проводов сечением 95 120 мм 2 и сталеалюминиевых проводов марки ПБСА 50/70

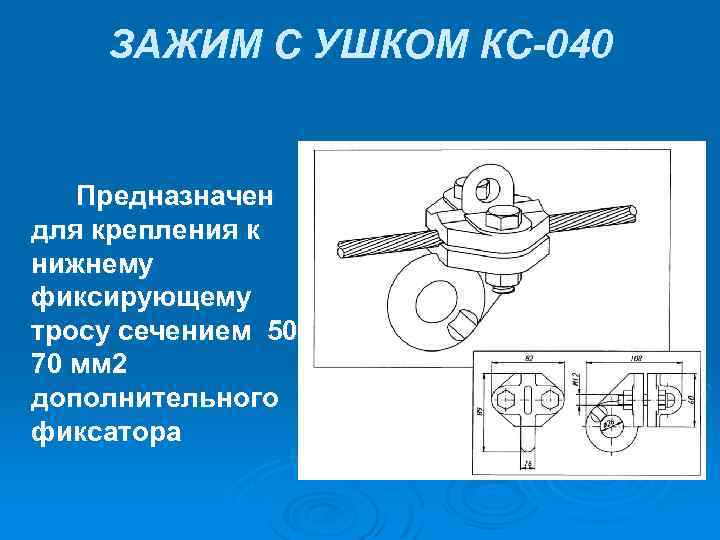

ЗАЖИМ С УШКОМ КС-040 Предназначен для крепления к нижнему фиксирующему тросу сечением 50 70 ЗАЖИМ С УШКОМ КС-040 Предназначен для крепления к нижнему фиксирующему тросу сечением 50 70 мм 2 дополнительного фиксатора

Блок компенсатора КС-041 Предназначен для грузового компенсатора блочного типа Блок компенсатора КС-041 Предназначен для грузового компенсатора блочного типа

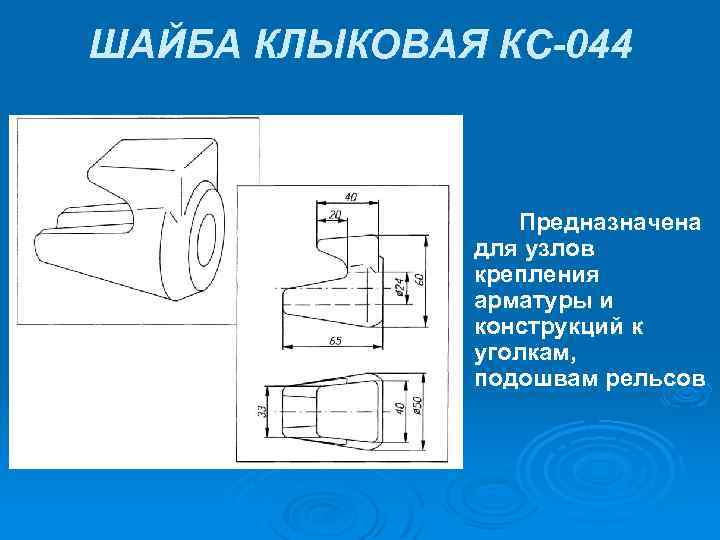

ШАЙБА КЛЫКОВАЯ КС-044 Предназначена для узлов крепления арматуры и конструкций к уголкам, подошвам рельсов ШАЙБА КЛЫКОВАЯ КС-044 Предназначена для узлов крепления арматуры и конструкций к уголкам, подошвам рельсов

ЗАЖИМ СТРУНОВОЙ УМЕНЬШЕННЫЙ КС 046 Ø Предназначен для крепления струн на контактном проводе, медных ЗАЖИМ СТРУНОВОЙ УМЕНЬШЕННЫЙ КС 046 Ø Предназначен для крепления струн на контактном проводе, медных и сталемедных несущих тросах сечением 70 120 мм 2

ЗАЖИМ СРЕДНЕЙ АНКЕРОВКИ И ЭЛАСТИЧНОЙ СТРУНЫ ДЛЯ НЕСУЩЕГО ТРОСА КС 048 Ø Предназначен для ЗАЖИМ СРЕДНЕЙ АНКЕРОВКИ И ЭЛАСТИЧНОЙ СТРУНЫ ДЛЯ НЕСУЩЕГО ТРОСА КС 048 Ø Предназначен для крепления медных проводов сечением 25 50 мм 2 и сталемедных диаметром 6 мм рессорных струн к медному и сталемедному несущему тросу сечением 95 120 мм 2

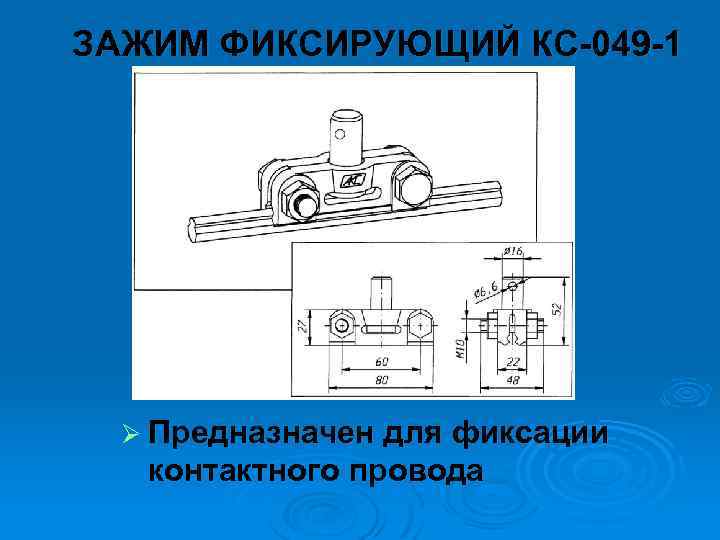

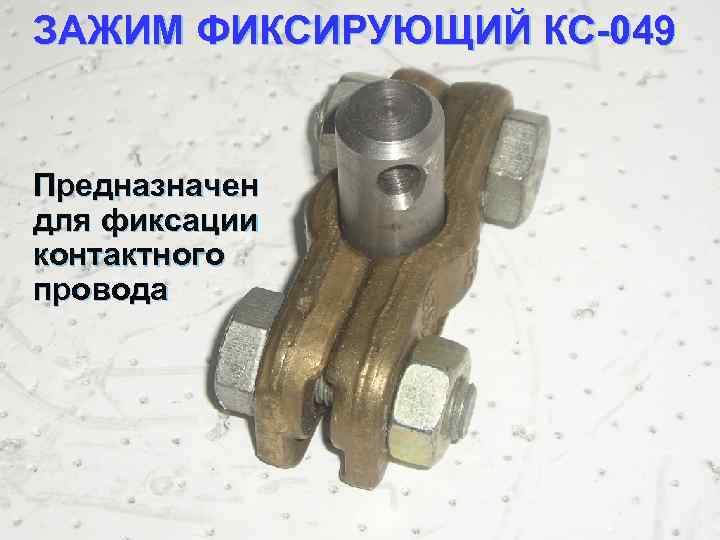

ЗАЖИМ ФИКСИРУЮЩИЙ КС 049 1 Ø Предназначен для фиксации контактного провода ЗАЖИМ ФИКСИРУЮЩИЙ КС 049 1 Ø Предназначен для фиксации контактного провода

ЗАЖИМ СРЕДНЕЙ АНКЕРОВКИ ДЛЯ КОНТАКТНОГО ПРОВОДА КС 051 Ø Предназначен для крепления медного или ЗАЖИМ СРЕДНЕЙ АНКЕРОВКИ ДЛЯ КОНТАКТНОГО ПРОВОДА КС 051 Ø Предназначен для крепления медного или сталемедного троса средней анкеровки сечением 50 мм 2( диам. 9 мм ) на контактном проводе сечением 85 100 мм 2

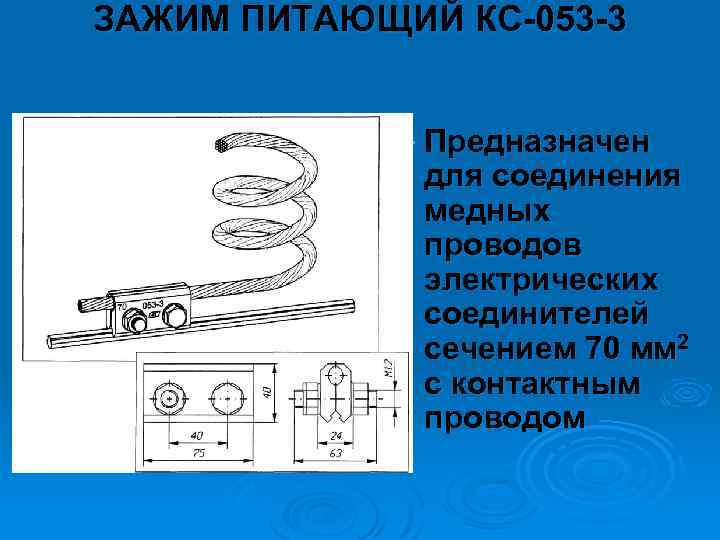

ЗАЖИМ ПИТАЮЩИЙ КС 053 3 Ø Предназначен для соединения медных проводов электрических соединителей сечением ЗАЖИМ ПИТАЮЩИЙ КС 053 3 Ø Предназначен для соединения медных проводов электрических соединителей сечением 70 мм 2 с контактным проводом

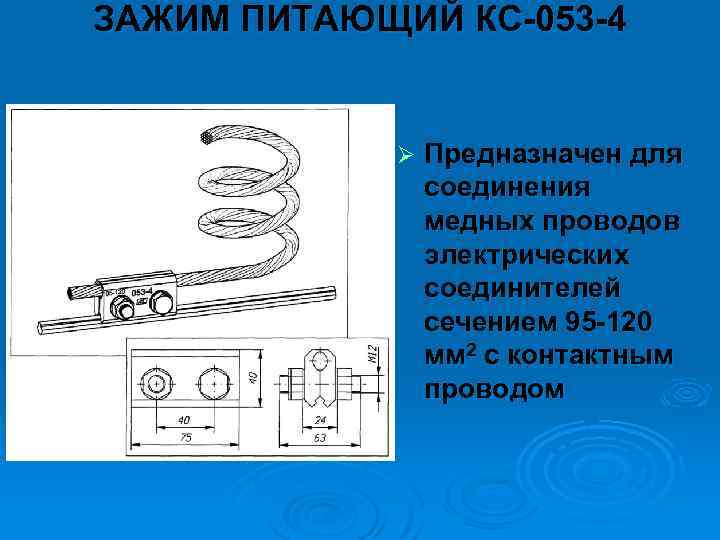

ЗАЖИМ ПИТАЮЩИЙ КС 053 4 Ø Предназначен для соединения медных проводов электрических соединителей сечением ЗАЖИМ ПИТАЮЩИЙ КС 053 4 Ø Предназначен для соединения медных проводов электрических соединителей сечением 95 120 мм 2 с контактным проводом

ЗАЖИМ СОЕДИНИТЕЛЬНЫЙ КС 054 1 Ø Предназначен для соединения двух проводов сечением 70 мм ЗАЖИМ СОЕДИНИТЕЛЬНЫЙ КС 054 1 Ø Предназначен для соединения двух проводов сечением 70 мм 2

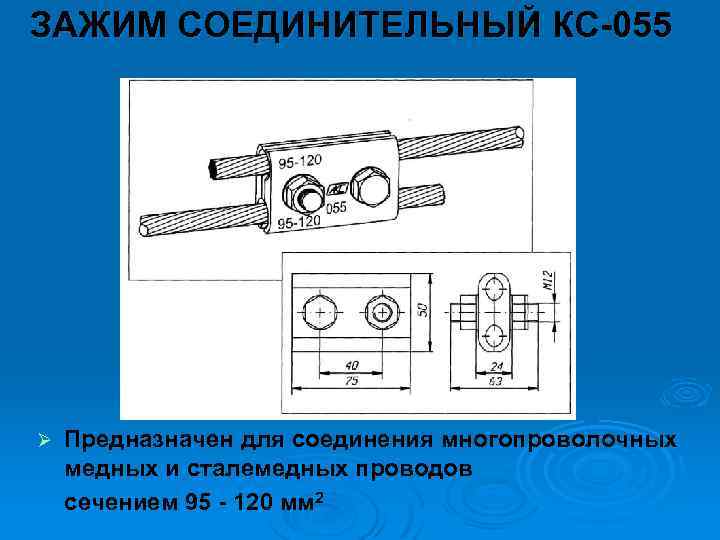

ЗАЖИМ СОЕДИНИТЕЛЬНЫЙ КС 055 Ø Предназначен для соединения многопроволочных медных и сталемедных проводов сечением ЗАЖИМ СОЕДИНИТЕЛЬНЫЙ КС 055 Ø Предназначен для соединения многопроволочных медных и сталемедных проводов сечением 95 120 мм 2

ЗАЖИМ СОЕДИНИТЕЛЬНЫЙ КС 055 3 Ø Предназначен для соединения многопроволочных медных и сталемедных проводов ЗАЖИМ СОЕДИНИТЕЛЬНЫЙ КС 055 3 Ø Предназначен для соединения многопроволочных медных и сталемедных проводов сечением 70 95 мм 2 и 95 120 мм 2

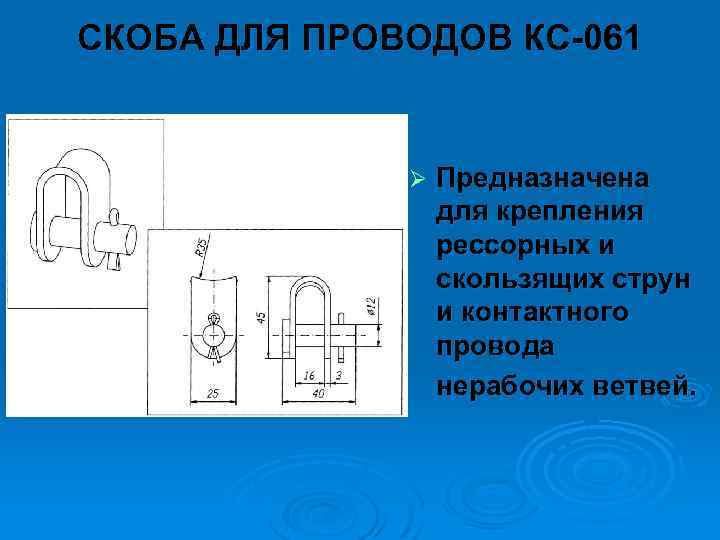

СКОБА ДЛЯ ПРОВОДОВ КС 061 Ø Предназначена для крепления рессорных и скользящих струн и СКОБА ДЛЯ ПРОВОДОВ КС 061 Ø Предназначена для крепления рессорных и скользящих струн и контактного провода нерабочих ветвей.

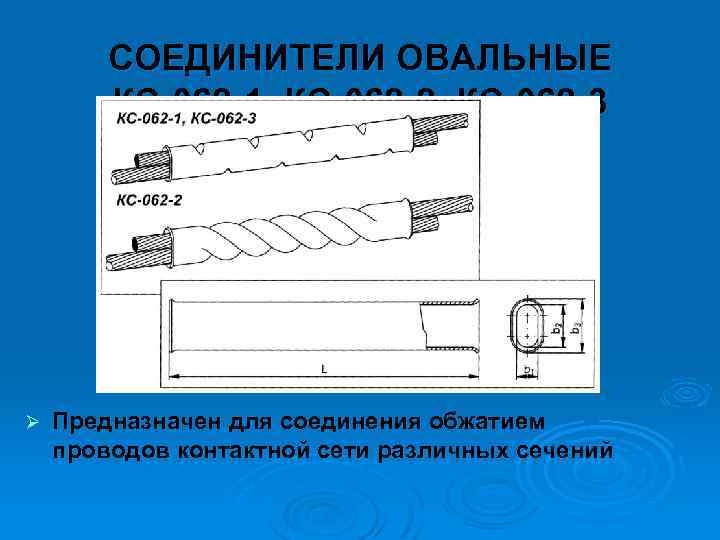

СОЕДИНИТЕЛИ ОВАЛЬНЫЕ КС 062 1, КС 062 2, КС 062 3 Ø Предназначен для СОЕДИНИТЕЛИ ОВАЛЬНЫЕ КС 062 1, КС 062 2, КС 062 3 Ø Предназначен для соединения обжатием проводов контактной сети различных сечений

КОУШ ДЛЯ СТАЛЬНЫХ И МЕДНЫХ ПРОВОДОВ КС 063 1 Ø Предназначен для узлов опорных, КОУШ ДЛЯ СТАЛЬНЫХ И МЕДНЫХ ПРОВОДОВ КС 063 1 Ø Предназначен для узлов опорных, скользящих, косых и рессорных струн

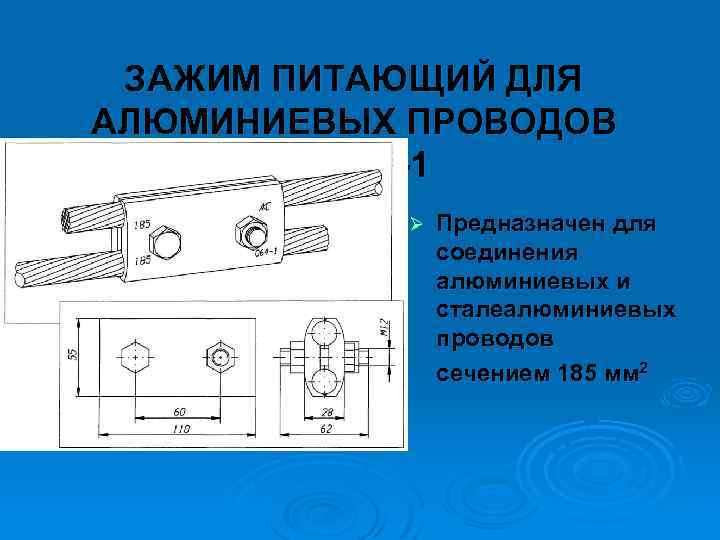

ЗАЖИМ ПИТАЮЩИЙ ДЛЯ АЛЮМИНИЕВЫХ ПРОВОДОВ КС 064 1 Ø Предназначен для соединения алюминиевых и ЗАЖИМ ПИТАЮЩИЙ ДЛЯ АЛЮМИНИЕВЫХ ПРОВОДОВ КС 064 1 Ø Предназначен для соединения алюминиевых и сталеалюминиевых проводов сечением 185 мм 2

ЗАЖИМ ПЛАШЕЧНЫЙ КС 066 2 ЗАЖИМ ПЛАШЕЧНЫЙ КС 066 2

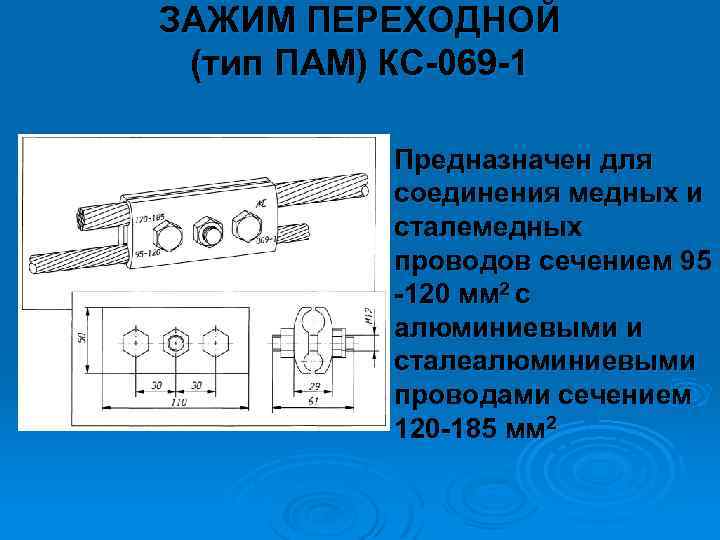

ЗАЖИМ ПЕРЕХОДНОЙ (тип ПАМ) КС 069 1 Ø Предназначен для соединения медных и сталемедных ЗАЖИМ ПЕРЕХОДНОЙ (тип ПАМ) КС 069 1 Ø Предназначен для соединения медных и сталемедных проводов сечением 95 120 мм 2 с алюминиевыми и сталеалюминиевыми проводами сечением 120 185 мм 2

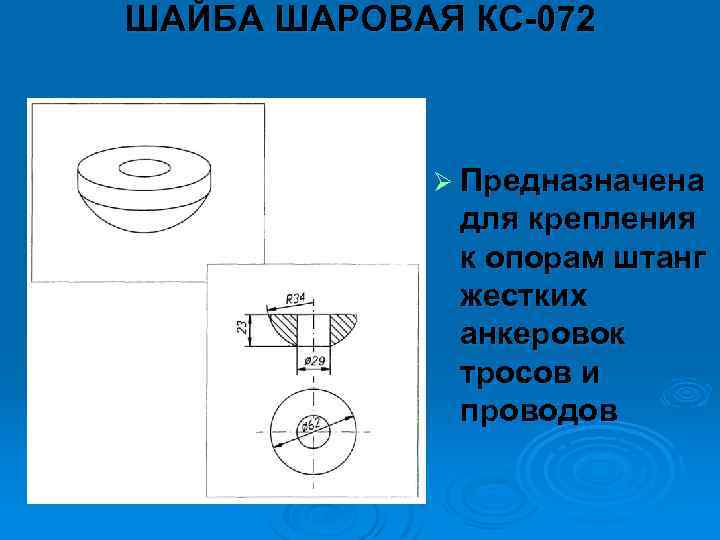

ШАЙБА ШАРОВАЯ КС 072 Ø Предназначена для крепления к опорам штанг жестких анкеровок тросов ШАЙБА ШАРОВАЯ КС 072 Ø Предназначена для крепления к опорам штанг жестких анкеровок тросов и проводов

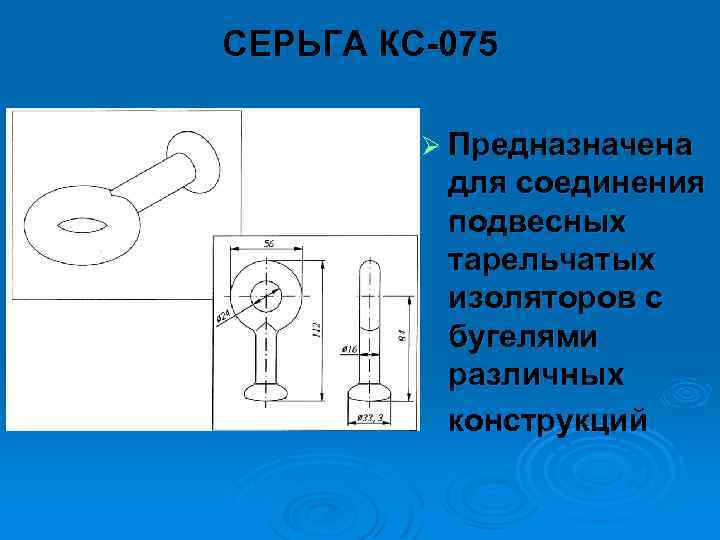

СЕРЬГА КС 075 Ø Предназначена для соединения подвесных тарельчатых изоляторов с бугелями различных конструкций СЕРЬГА КС 075 Ø Предназначена для соединения подвесных тарельчатых изоляторов с бугелями различных конструкций

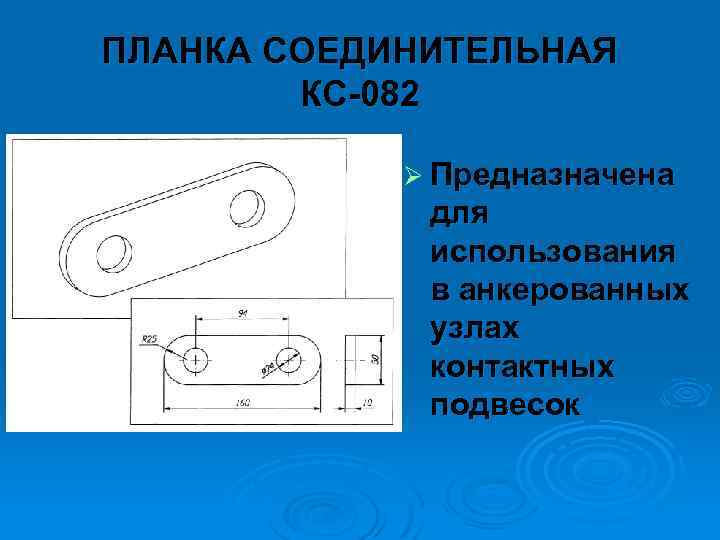

ПЛАНКА СОЕДИНИТЕЛЬНАЯ КС 082 Ø Предназначена для использования в анкерованных узлах контактных подвесок ПЛАНКА СОЕДИНИТЕЛЬНАЯ КС 082 Ø Предназначена для использования в анкерованных узлах контактных подвесок

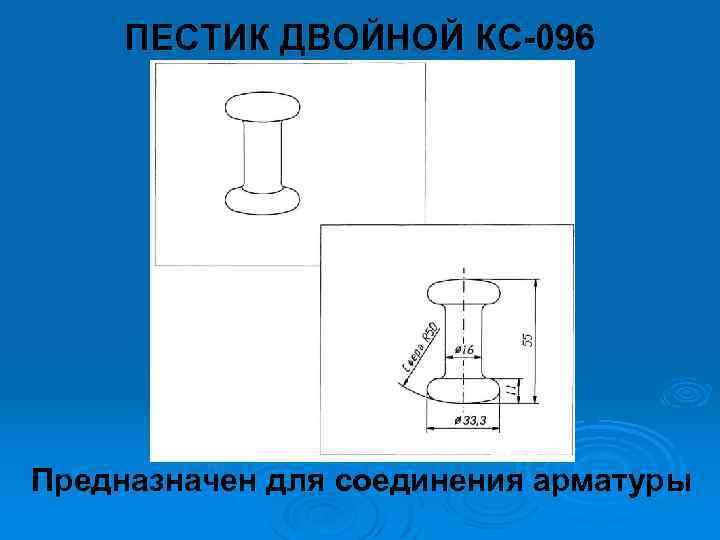

ПЕСТИК ДВОЙНОЙ КС 096 Предназначен для соединения арматуры ПЕСТИК ДВОЙНОЙ КС 096 Предназначен для соединения арматуры

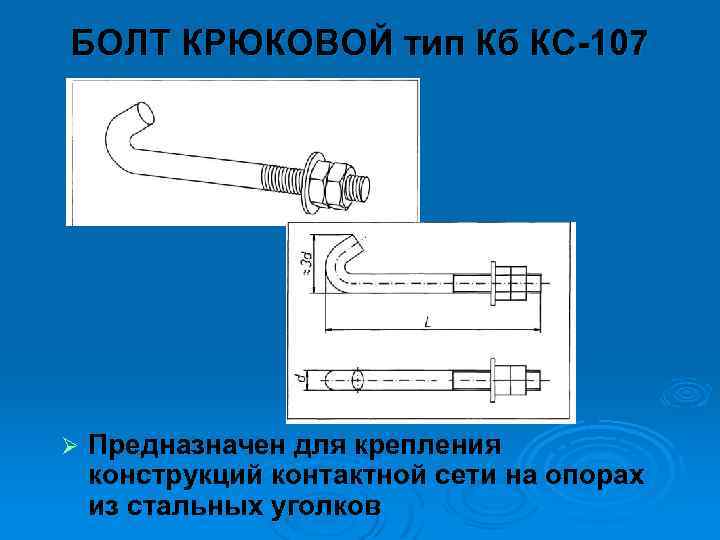

БОЛТ КРЮКОВОЙ тип Кб КС 107 Ø Предназначен для крепления конструкций контактной сети на БОЛТ КРЮКОВОЙ тип Кб КС 107 Ø Предназначен для крепления конструкций контактной сети на опорах из стальных уголков

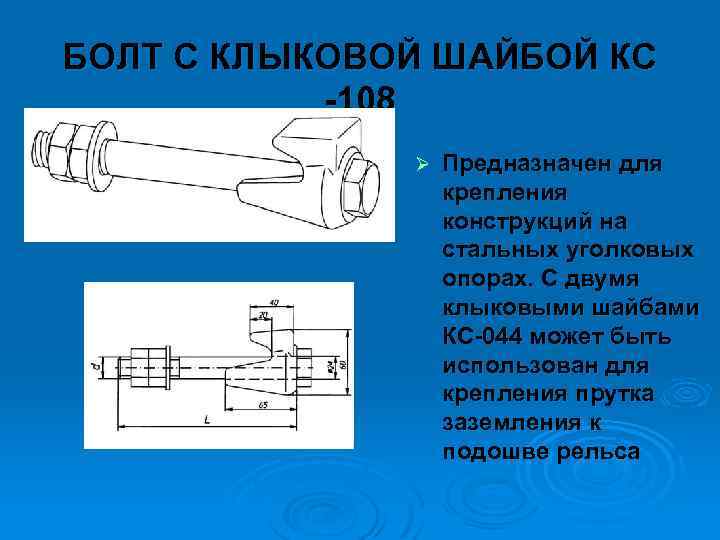

БОЛТ С КЛЫКОВОЙ ШАЙБОЙ КС 108 Ø Предназначен для крепления конструкций на стальных уголковых БОЛТ С КЛЫКОВОЙ ШАЙБОЙ КС 108 Ø Предназначен для крепления конструкций на стальных уголковых опорах. С двумя клыковыми шайбами КС 044 может быть использован для крепления прутка заземления к подошве рельса

ФИКСАТОР ДОПОЛНИТЕЛЬНЫЙ КС 109 Ø Предназначен для удержания контактного провода в требуемом положении относительно ФИКСАТОР ДОПОЛНИТЕЛЬНЫЙ КС 109 Ø Предназначен для удержания контактного провода в требуемом положении относительно оси пути

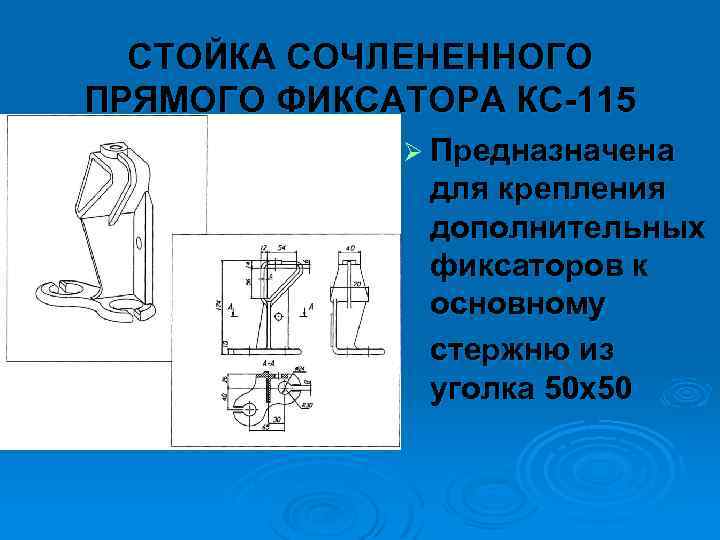

СТОЙКА СОЧЛЕНЕННОГО ПРЯМОГО ФИКСАТОРА КС 115 Ø Предназначена для крепления дополнительных фиксаторов к основному СТОЙКА СОЧЛЕНЕННОГО ПРЯМОГО ФИКСАТОРА КС 115 Ø Предназначена для крепления дополнительных фиксаторов к основному стержню из уголка 50 x 50

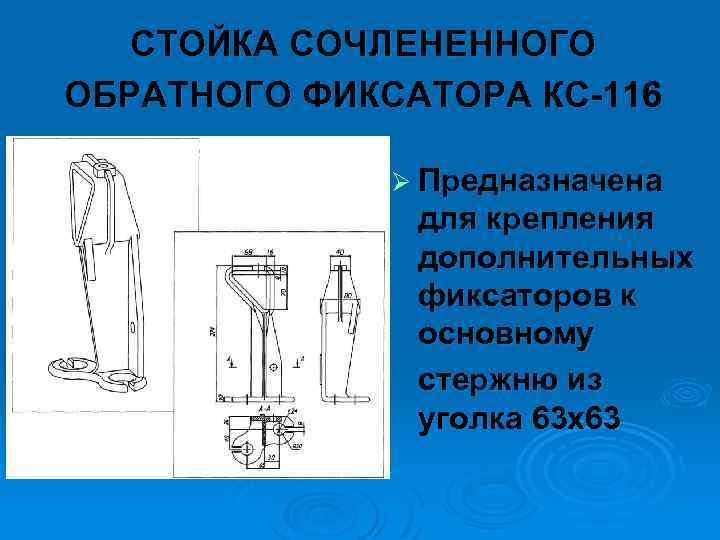

СТОЙКА СОЧЛЕНЕННОГО ОБРАТНОГО ФИКСАТОРА КС 116 Ø Предназначена для крепления дополнительных фиксаторов к основному СТОЙКА СОЧЛЕНЕННОГО ОБРАТНОГО ФИКСАТОРА КС 116 Ø Предназначена для крепления дополнительных фиксаторов к основному стержню из уголка 63 x 63

КЛЕММА ЗАЗЕМЛЕНИЯ КС 124 Ø Предназначена для крепления заземляющего проводника диаметром 10 12 мм КЛЕММА ЗАЗЕМЛЕНИЯ КС 124 Ø Предназначена для крепления заземляющего проводника диаметром 10 12 мм к рельсу

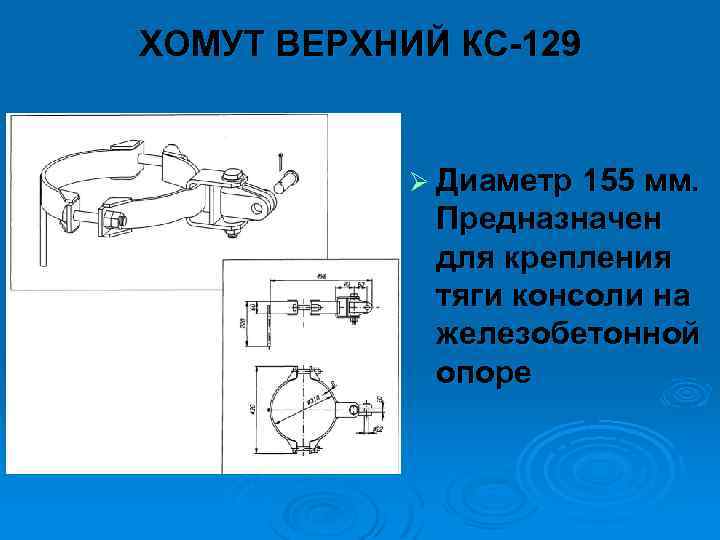

ХОМУТ ВЕРХНИЙ КС 129 Ø Диаметр 155 мм. Предназначен для крепления тяги консоли на ХОМУТ ВЕРХНИЙ КС 129 Ø Диаметр 155 мм. Предназначен для крепления тяги консоли на железобетонной опоре

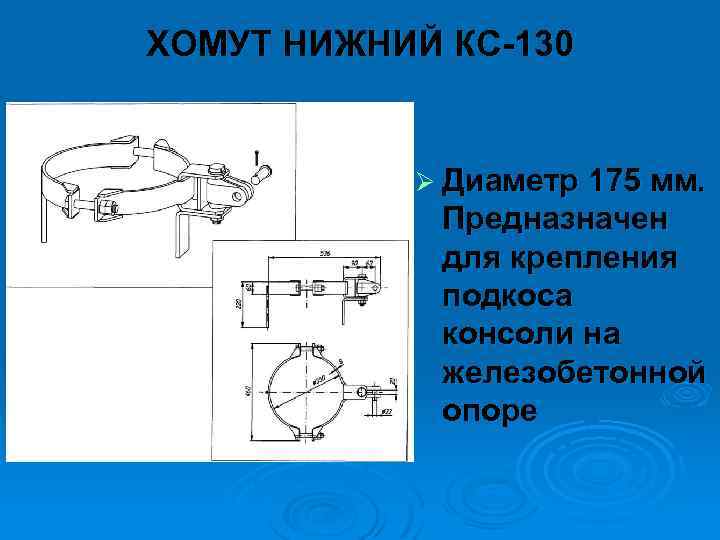

ХОМУТ НИЖНИЙ КС 130 Ø Диаметр 175 мм. Предназначен для крепления подкоса консоли на ХОМУТ НИЖНИЙ КС 130 Ø Диаметр 175 мм. Предназначен для крепления подкоса консоли на железобетонной опоре

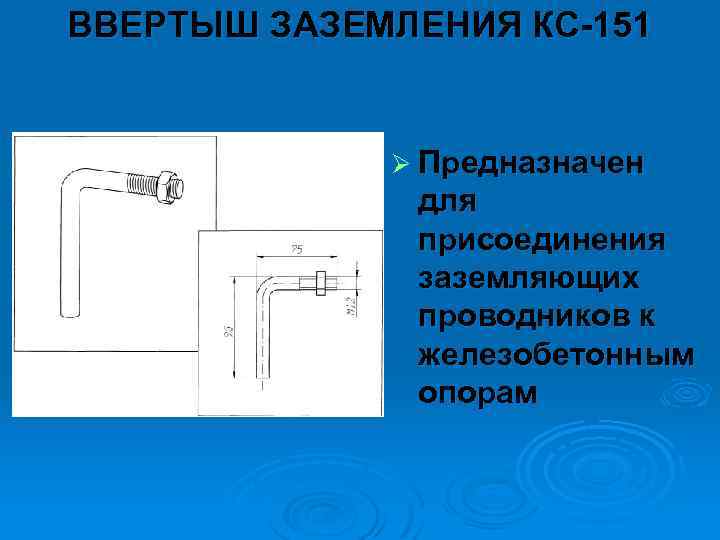

ВВЕРТЫШ ЗАЗЕМЛЕНИЯ КС 151 Ø Предназначен для присоединения заземляющих проводников к железобетонным опорам ВВЕРТЫШ ЗАЗЕМЛЕНИЯ КС 151 Ø Предназначен для присоединения заземляющих проводников к железобетонным опорам

ВВЕРТЫШ ЗАЗЕМЛЕНИЯ КС 151 1 Ø Предназначен для присоединения заземляющих проводников к железобетонным опорам ВВЕРТЫШ ЗАЗЕМЛЕНИЯ КС 151 1 Ø Предназначен для присоединения заземляющих проводников к железобетонным опорам

СКОБА КС 161 Ø Предназначена для подвески седла троса группового заземления СКОБА КС 161 Ø Предназначена для подвески седла троса группового заземления

НОВАЯ АРМАТУРА КС НОВАЯ АРМАТУРА КС

БЕЗБОЛТОВАЯ ЛАТУННАЯ АРМАТУРА ЛЦ 16 К 4 БЕЗБОЛТОВАЯ ЛАТУННАЯ АРМАТУРА ЛЦ 16 К 4

ЗАЖИМ СТРУНОВОЙ 046 8 Предназначен для установки на контактном проводе сечением от 85 до ЗАЖИМ СТРУНОВОЙ 046 8 Предназначен для установки на контактном проводе сечением от 85 до 100 мм 2

ЗАЖИМ СТРУНОВОЙ 046 9 Новый безболтовой зажим предназначен для установки на медных, биметаллических и ЗАЖИМ СТРУНОВОЙ 046 9 Новый безболтовой зажим предназначен для установки на медных, биметаллических и стальных проводах сечением 95 мм 2

ЗАЖИМ СТРУНОВОЙ – 046 10 Предназначен для установки на медных, биметаллических и стальных проводах ЗАЖИМ СТРУНОВОЙ – 046 10 Предназначен для установки на медных, биметаллических и стальных проводах сечением 120 мм 2

ЛАТУННАЯ АРМАТУРА ЛЦ 16 К 4 ЛАТУННАЯ АРМАТУРА ЛЦ 16 К 4

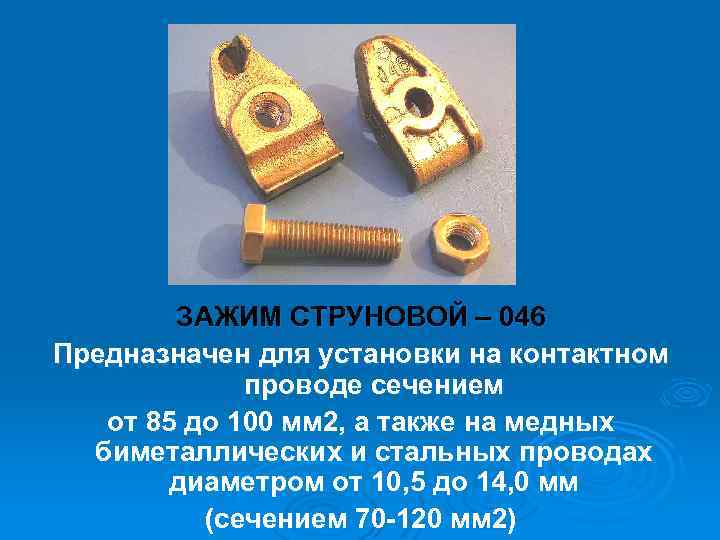

ЗАЖИМ СТРУНОВОЙ – 046 Предназначен для установки на контактном проводе сечением от 85 до ЗАЖИМ СТРУНОВОЙ – 046 Предназначен для установки на контактном проводе сечением от 85 до 100 мм 2, а также на медных биметаллических и стальных проводах диаметром от 10, 5 до 14, 0 мм (сечением 70 120 мм 2)

ЗАЖИМ СРЕДНЕЙ АНКЕРОВКИ И ЭЛАСТИЧНОЙ СТРУНЫ ДЛЯ НЕСУЩЕГО ТРОСА – 048 ЗАЖИМ СРЕДНЕЙ АНКЕРОВКИ И ЭЛАСТИЧНОЙ СТРУНЫ ДЛЯ НЕСУЩЕГО ТРОСА – 048

ЗАЖИМ РЕССОРНОГО ТРОСА 048 1 ЗАЖИМ РЕССОРНОГО ТРОСА 048 1

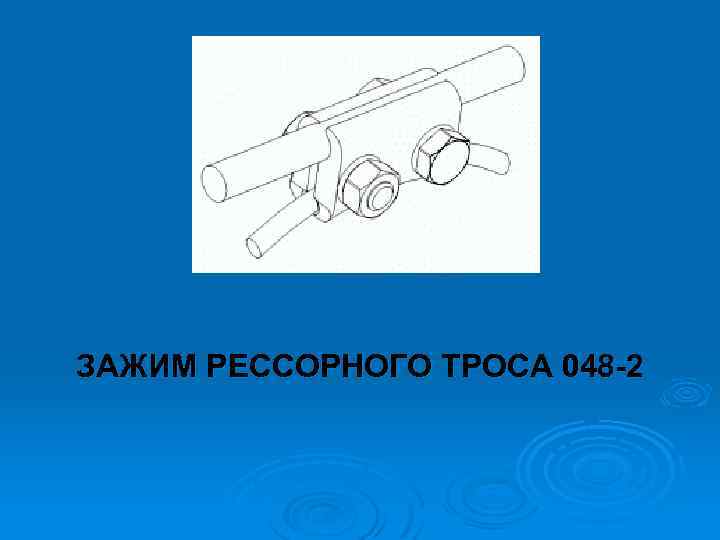

ЗАЖИМ РЕССОРНОГО ТРОСА 048 2 ЗАЖИМ РЕССОРНОГО ТРОСА 048 2

ЗАЖИМ РЕССОРНОГО ТРОСА И КОСОЙ СТРУНЫ 048 3 ЗАЖИМ РЕССОРНОГО ТРОСА И КОСОЙ СТРУНЫ 048 3

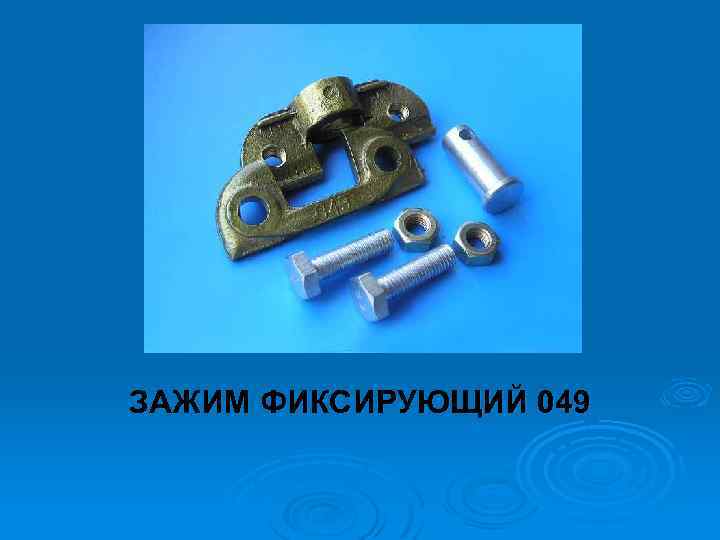

ЗАЖИМ ФИКСИРУЮЩИЙ 049 ЗАЖИМ ФИКСИРУЮЩИЙ 049

АРМАТУРА ИЗ АЛЮМИНИЕВОГО СПЛАВА АК 7 ч АРМАТУРА ИЗ АЛЮМИНИЕВОГО СПЛАВА АК 7 ч

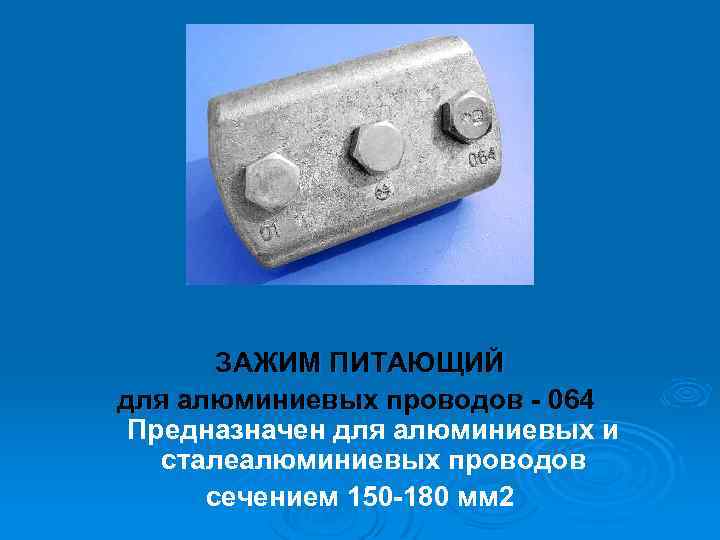

ЗАЖИМ ПИТАЮЩИЙ для алюминиевых проводов 064 Предназначен для алюминиевых и сталеалюминиевых проводов сечением 150 ЗАЖИМ ПИТАЮЩИЙ для алюминиевых проводов 064 Предназначен для алюминиевых и сталеалюминиевых проводов сечением 150 180 мм 2

ЗАЖИМ ПЕРЕХОДНОЙ – 069 ( тип ПАМ) Предназначен для крепления медного провода сечением 50 ЗАЖИМ ПЕРЕХОДНОЙ – 069 ( тип ПАМ) Предназначен для крепления медного провода сечением 50 120 мм 2 к сталеалюминиевому и алюминиевому проводу сечением 150 180 мм 2

ЗАЖИМ ПЕТЛЕВОЙ 071 Предназначен для алюминиевых и сталеалюминиевых проводов сечением 16 50 мм 2 ЗАЖИМ ПЕТЛЕВОЙ 071 Предназначен для алюминиевых и сталеалюминиевых проводов сечением 16 50 мм 2
