АРМ Мастера инструментального участка Механического завода 2004 г.

АРМ Мастера инструментального участка Механического завода 2004 г. ДИПЛОМНАЯ РАБОТА Автор работы: Шестопалов А.В. гр. ИЭ-00 (СПО) Руководитель: к.т.н., доцент Сизова О.В. Министерство образования и науки Российской Федерации Норильский индустриальный институт Кафедра Информационных систем и технологий

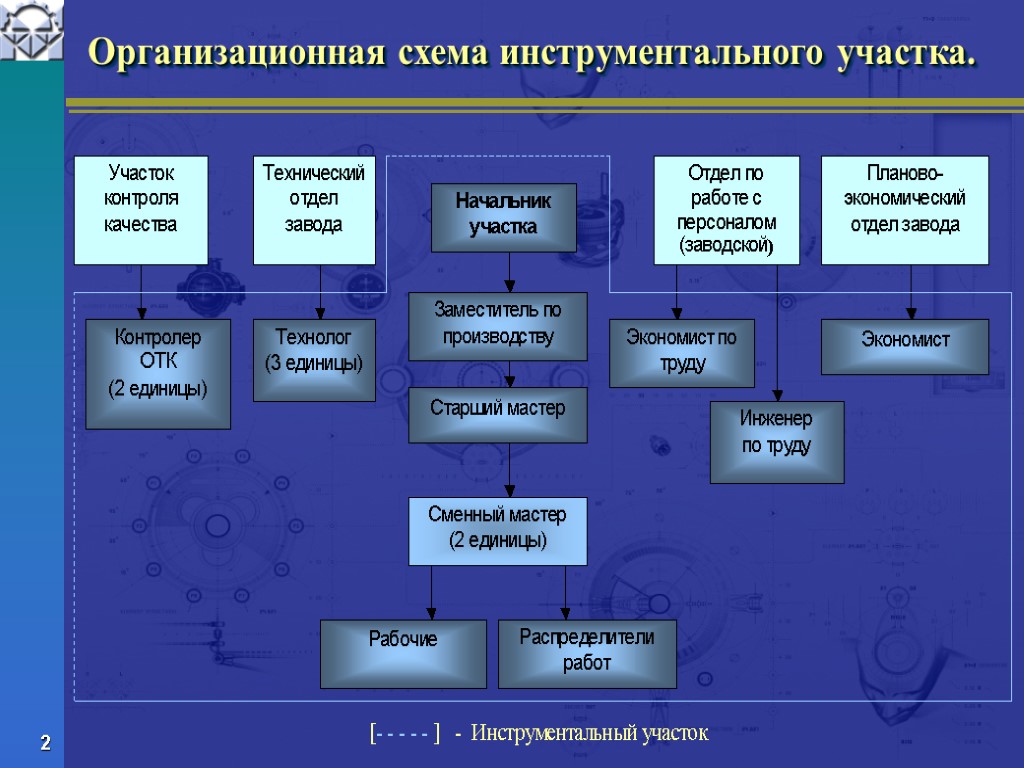

2 Организационная схема инструментального участка.

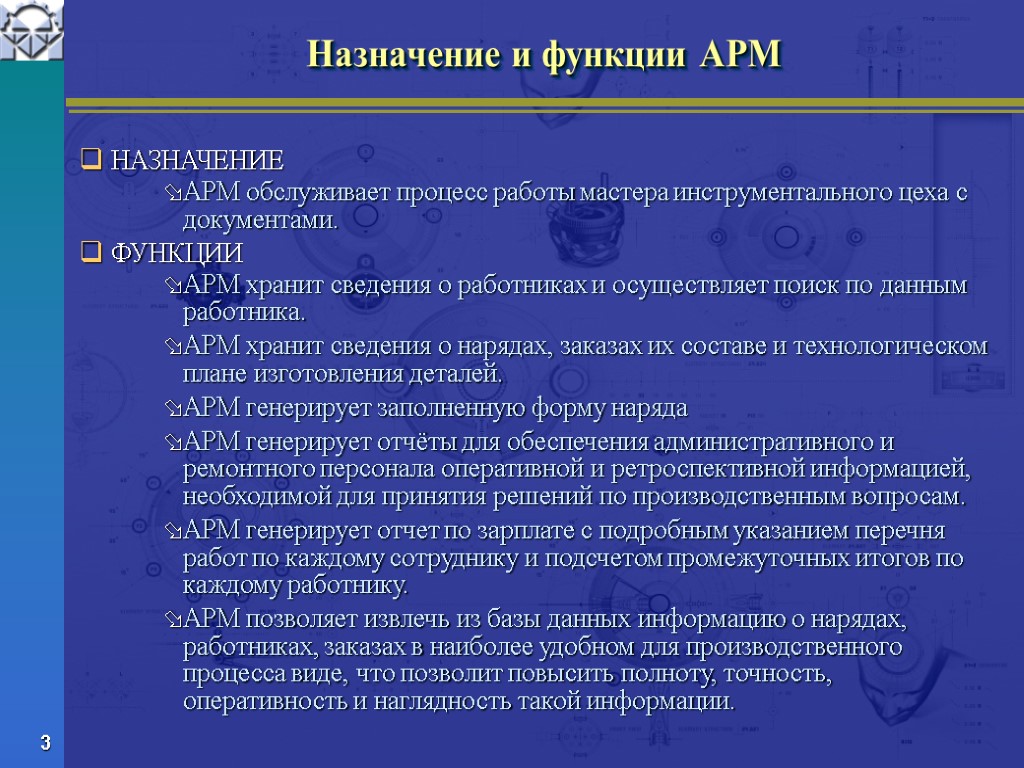

3 Назначение и функции АРМ НАЗНАЧЕНИЕ АРМ обслуживает процесс работы мастера инструментального цеха с документами. ФУНКЦИИ АРМ хранит сведения о работниках и осуществляет поиск по данным работника. АРМ хранит сведения о нарядах, заказах их составе и технологическом плане изготовления деталей. АРМ генерирует заполненную форму наряда АРМ генерирует отчёты для обеспечения административного и ремонтного персонала оперативной и ретроспективной информацией, необходимой для принятия решений по производственным вопросам. АРМ генерирует отчет по зарплате с подробным указанием перечня работ по каждому сотруднику и подсчетом промежуточных итогов по каждому работнику. АРМ позволяет извлечь из базы данных информацию о нарядах, работниках, заказах в наиболее удобном для производственного процесса виде, что позволит повысить полноту, точность, оперативность и наглядность такой информации.

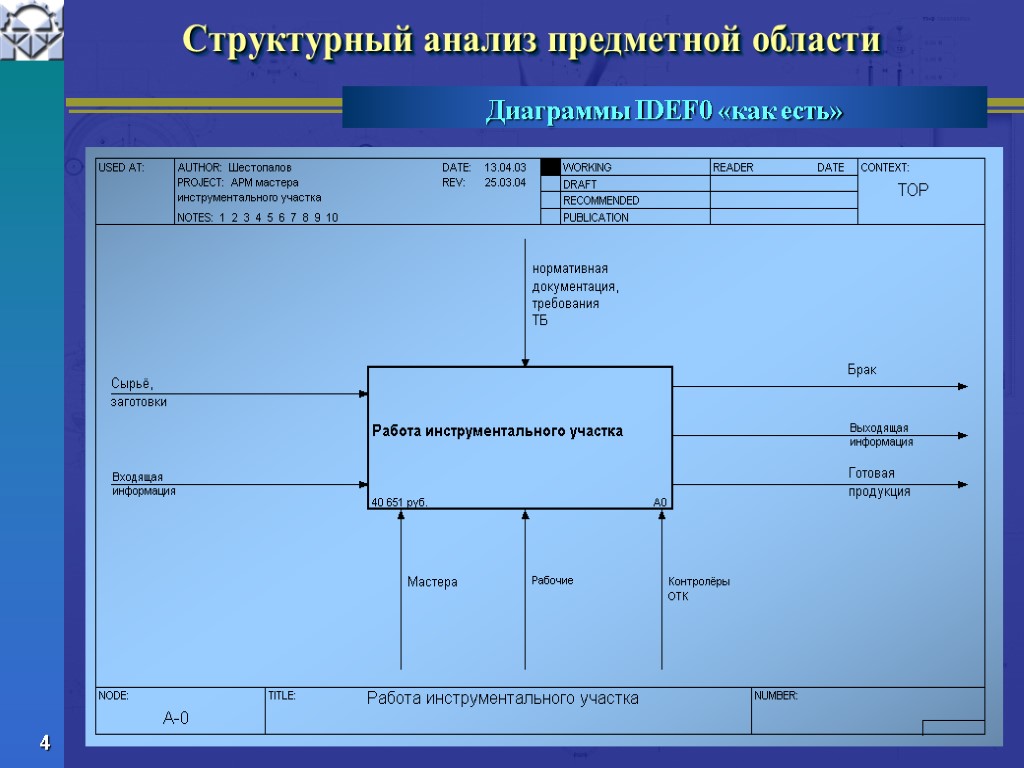

4 Структурный анализ предметной области Диаграммы IDEF0 «как есть»

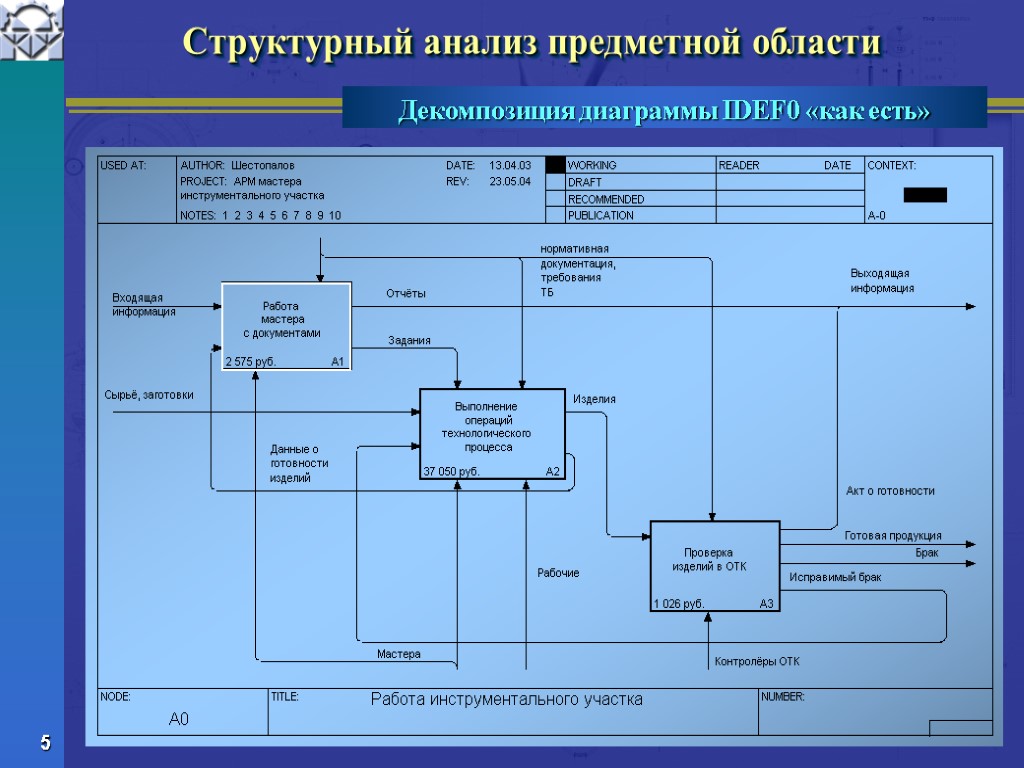

5 Структурный анализ предметной области Декомпозиция диаграммы IDEF0 «как есть»

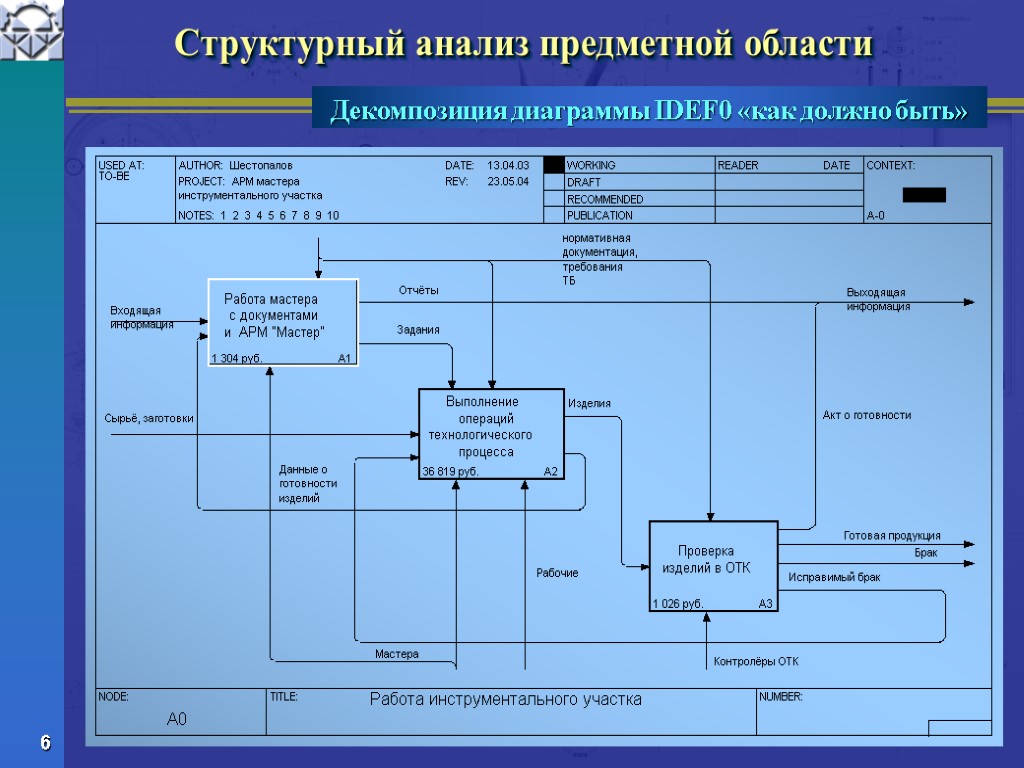

6 Структурный анализ предметной области Декомпозиция диаграммы IDEF0 «как должно быть»

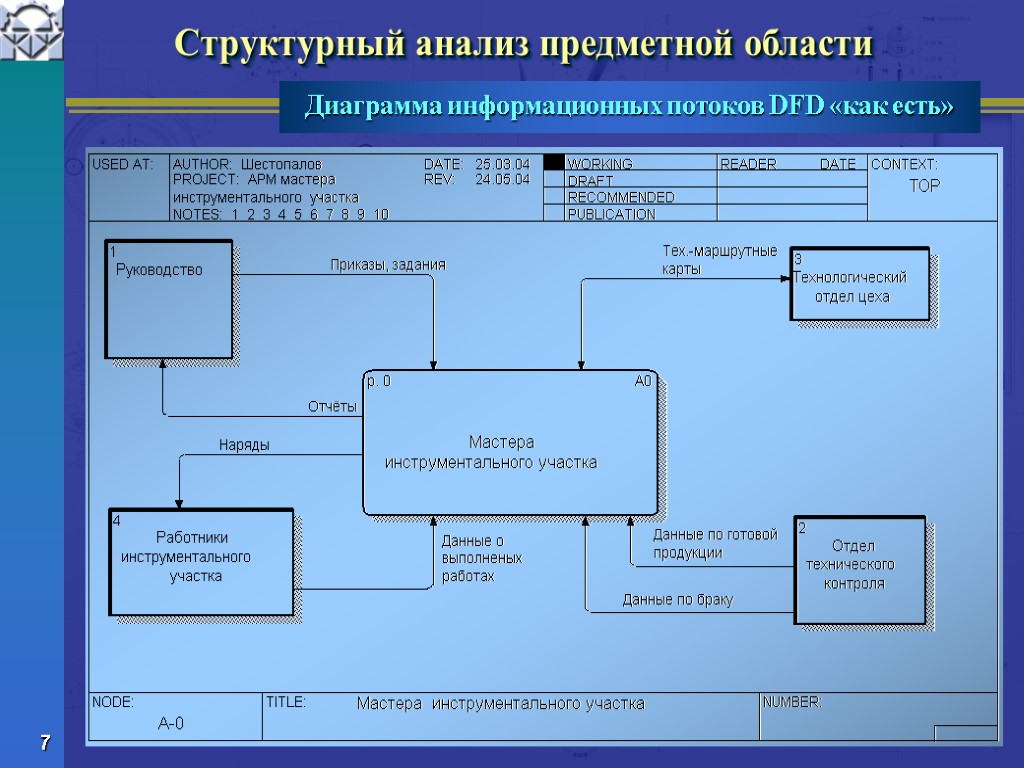

7 Структурный анализ предметной области Диаграмма информационных потоков DFD «как есть»

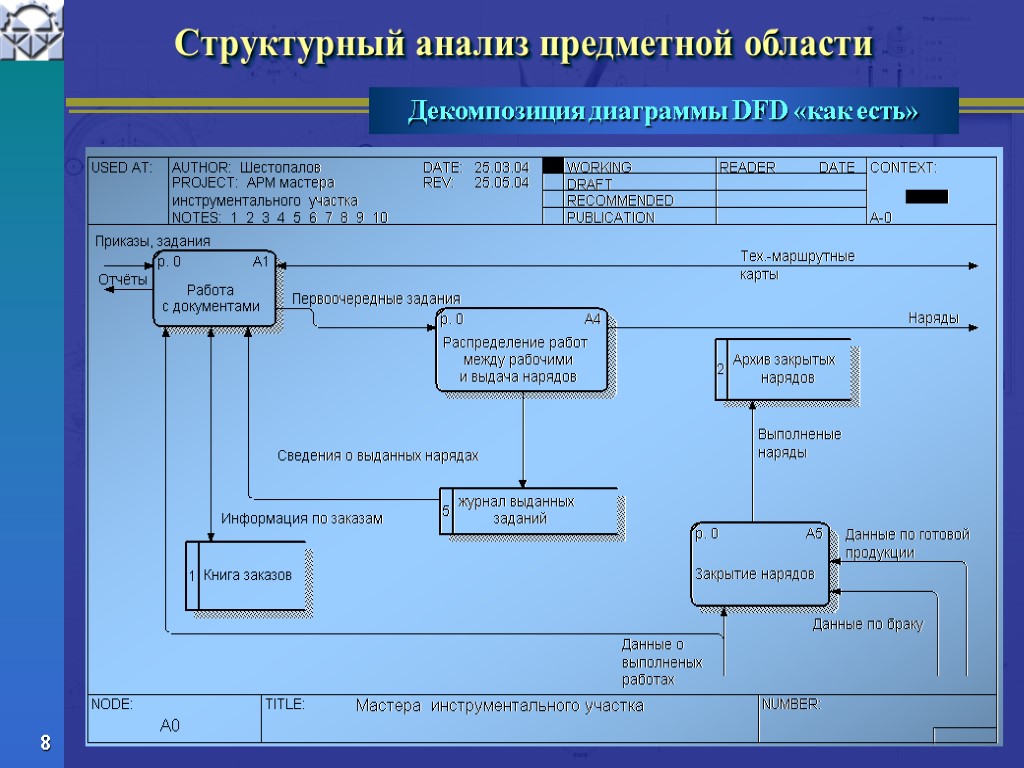

8 Структурный анализ предметной области Декомпозиция диаграммы DFD «как есть»

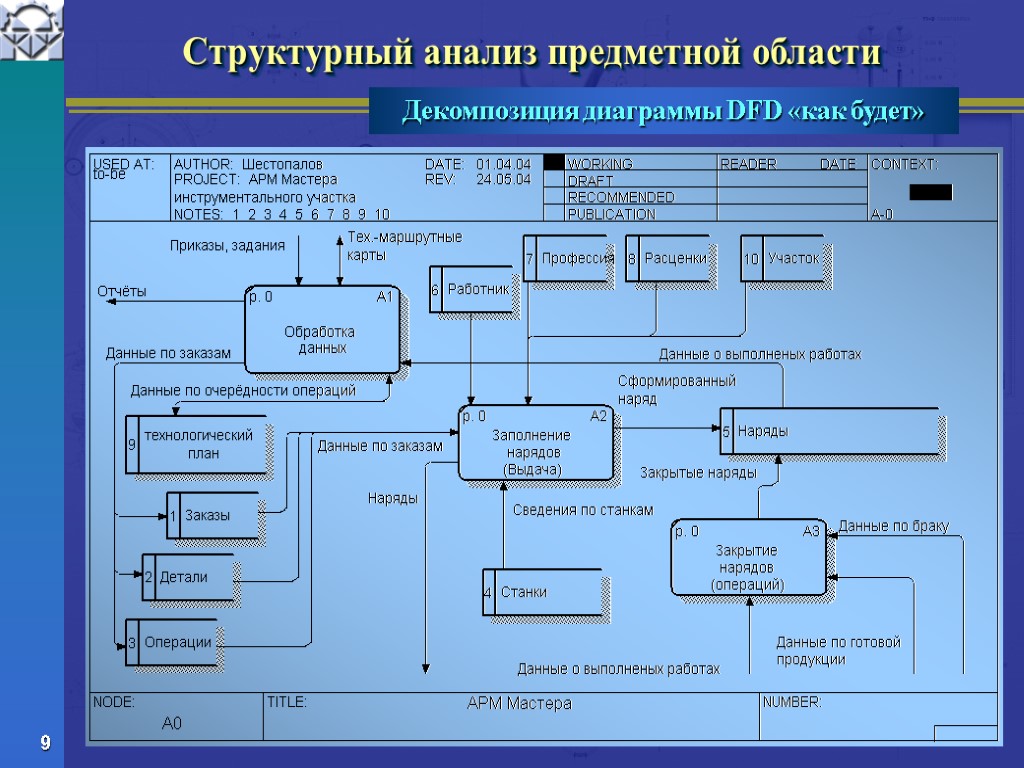

9 Структурный анализ предметной области Декомпозиция диаграммы DFD «как будет»

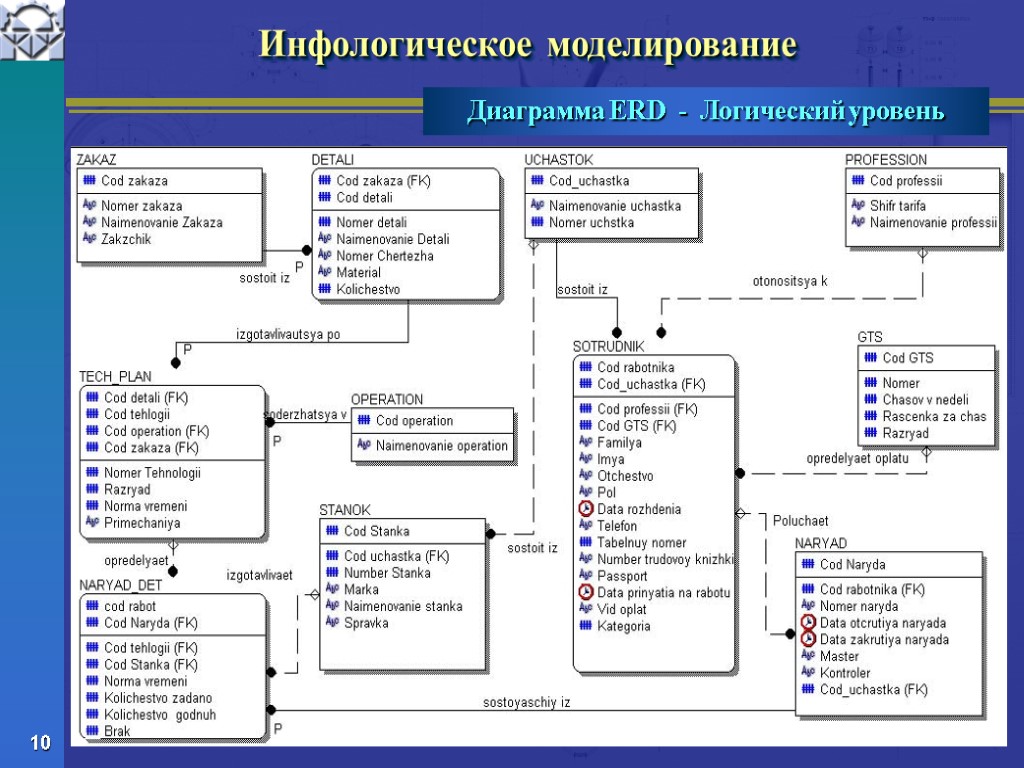

10 Инфологическое моделирование Диаграмма ERD - Логический уровень

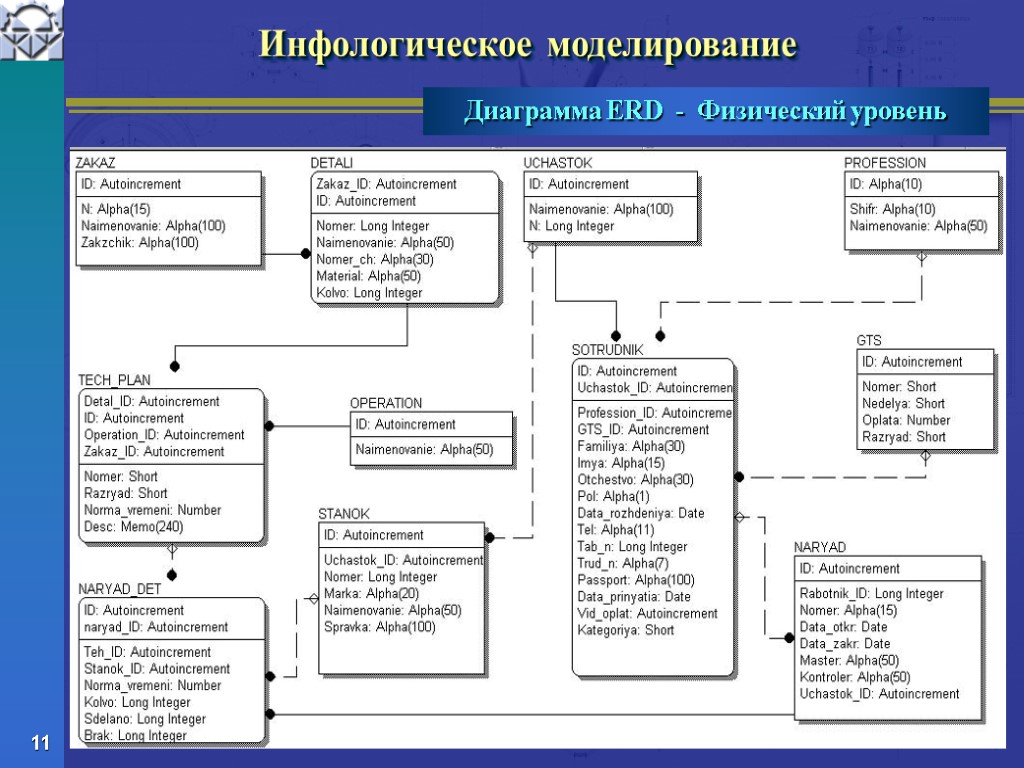

11 Инфологическое моделирование Диаграмма ERD - Физический уровень

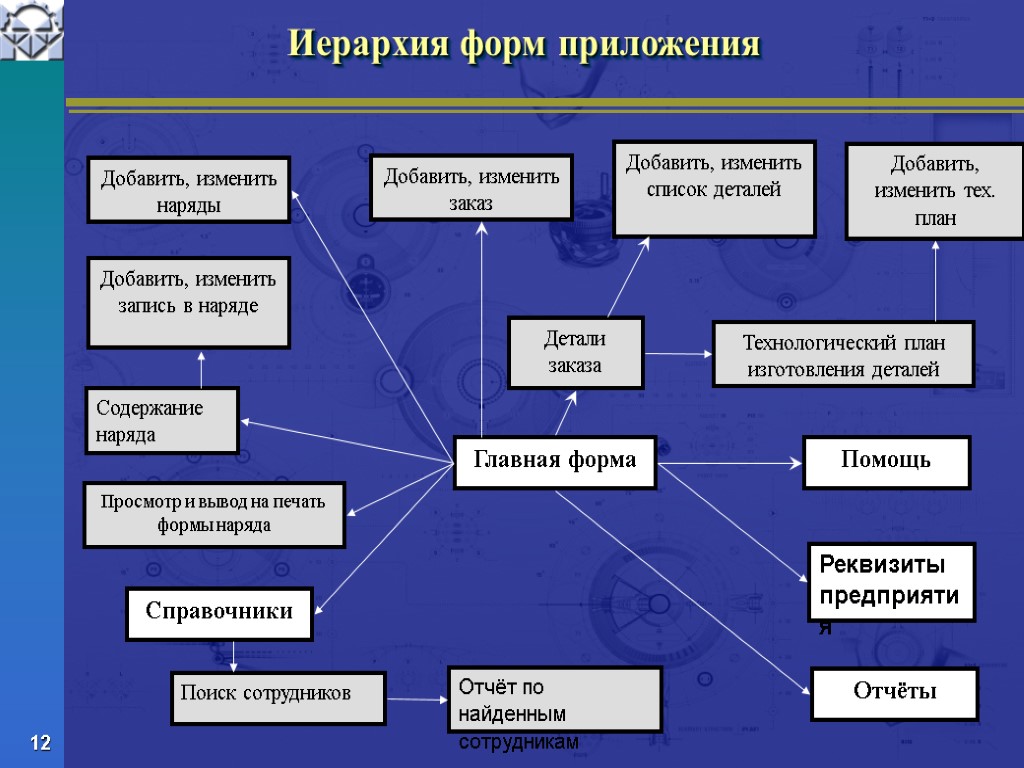

12 Иерархия форм приложения Главная форма Добавить, изменить заказ Детали заказа Добавить, изменить список деталей Технологический план изготовления деталей Добавить, изменить тех. план Помощь Реквизиты предприятия Отчёты Добавить, изменить наряды Содержание наряда Добавить, изменить запись в наряде Просмотр и вывод на печать формы наряда Справочники Поиск сотрудников Отчёт по найденным сотрудникам

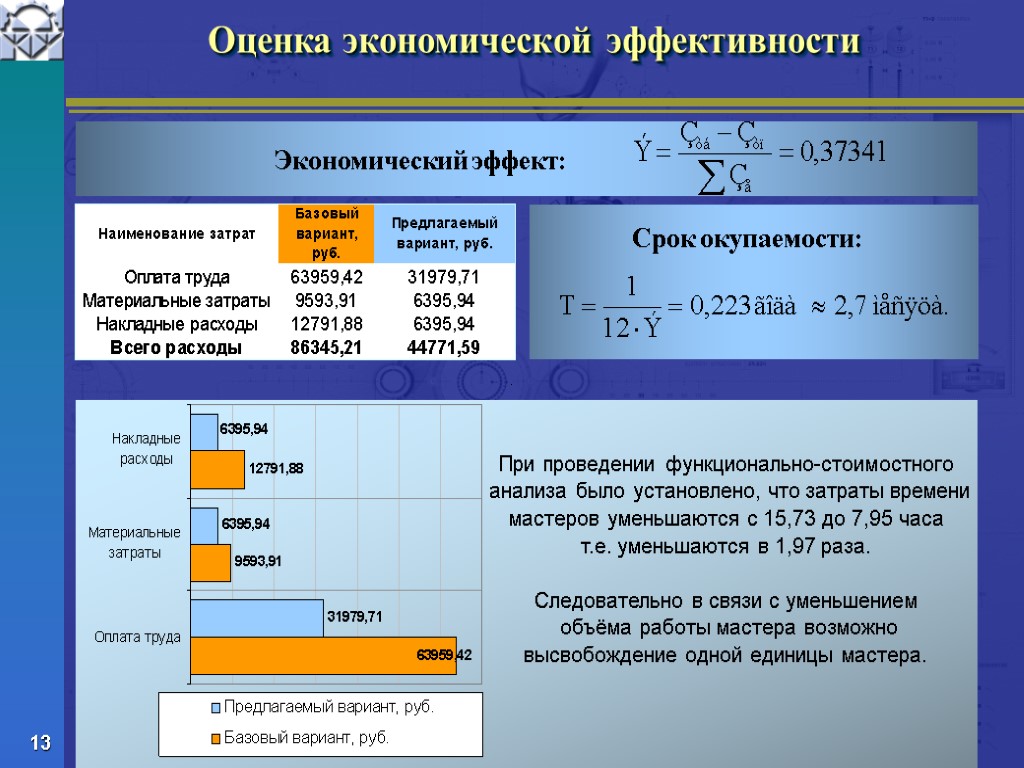

13 Оценка экономической эффективности Экономический эффект: Срок окупаемости: При проведении функционально-стоимостного анализа было установлено, что затраты времени мастеров уменьшаются с 15,73 до 7,95 часа т.е. уменьшаются в 1,97 раза. Следовательно в связи с уменьшением объёма работы мастера возможно высвобождение одной единицы мастера.

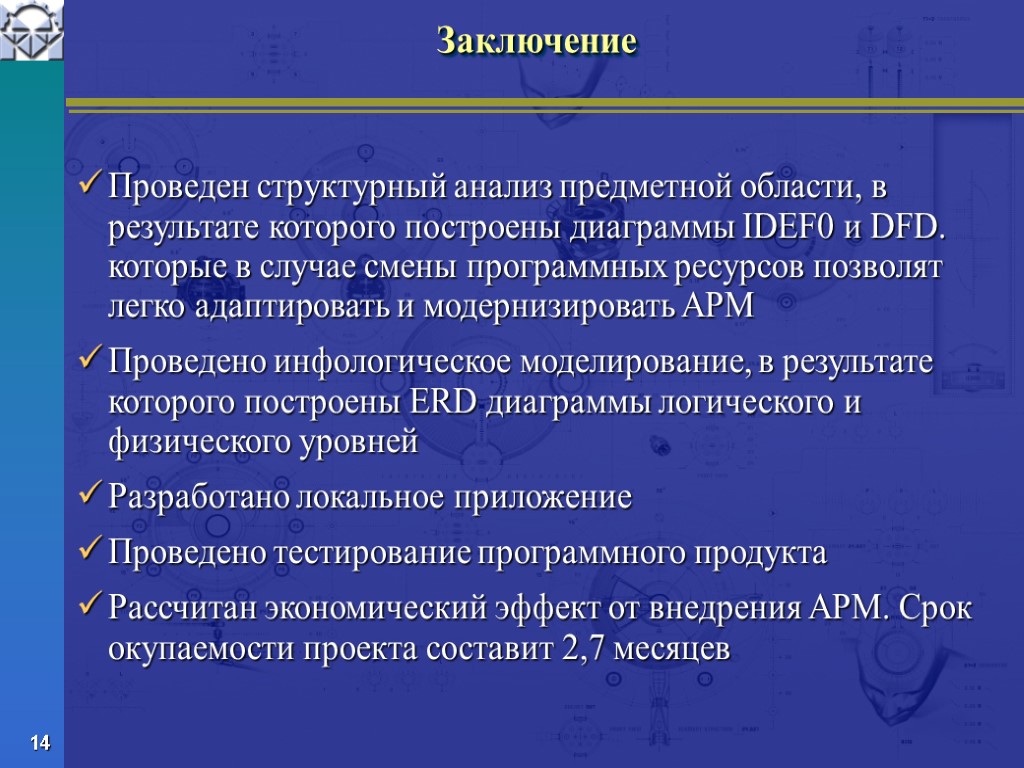

14 Заключение Проведен структурный анализ предметной области, в результате которого построены диаграммы IDEF0 и DFD. которые в случае смены программных ресурсов позволят легко адаптировать и модернизировать АРМ Проведено инфологическое моделирование, в результате которого построены ERD диаграммы логического и физического уровней Разработано локальное приложение Проведено тестирование программного продукта Рассчитан экономический эффект от внедрения АРМ. Срок окупаемости проекта составит 2,7 месяцев
