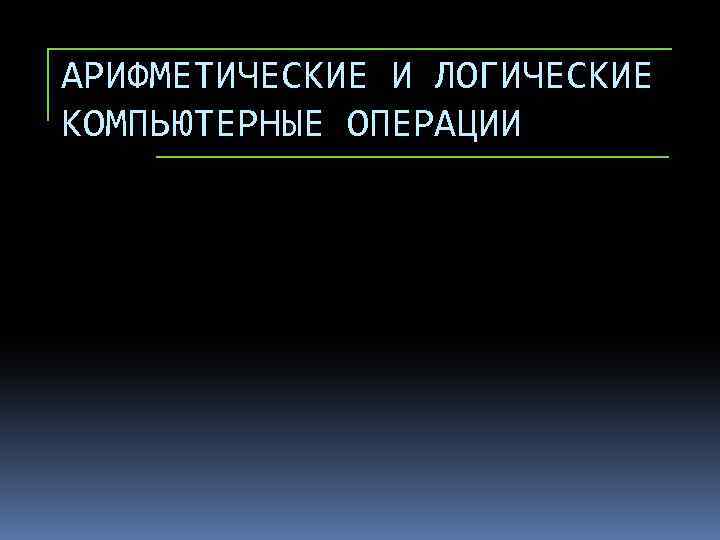

АРИФМЕТИЧЕСКИЕ И ЛОГИЧЕСКИЕ КОМПЬЮТЕРНЫЕ ОПЕРАЦИИ

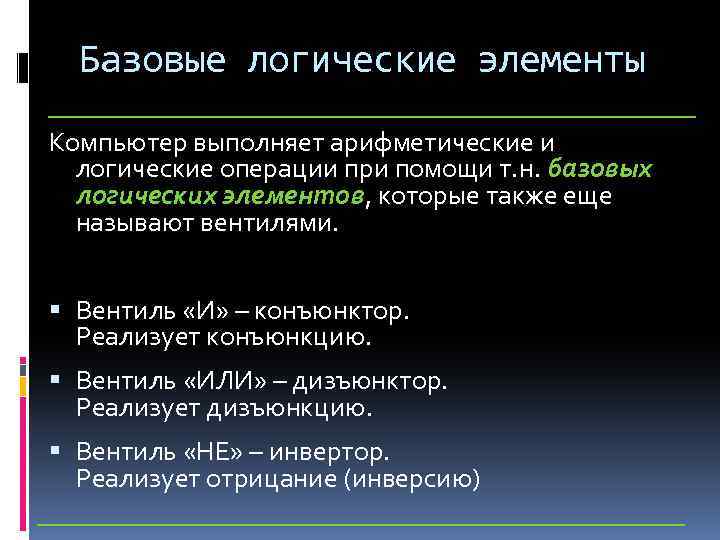

Базовые логические элементы Компьютер выполняет арифметические и логические операции при помощи т. н. базовых логических элементов, которые также еще называют вентилями. Вентиль «И» – конъюнктор. Реализует конъюнкцию. Вентиль «ИЛИ» – дизъюнктор. Реализует дизъюнкцию. Вентиль «НЕ» – инвертор. Реализует отрицание (инверсию)
Составные элементы Любая логическая операция может быть представлена через конъюнкцию, дизъюнкцию и инверсию Любой сколь угодно сложный элемент компьютера может быть сконструирован из элементарных вентилей

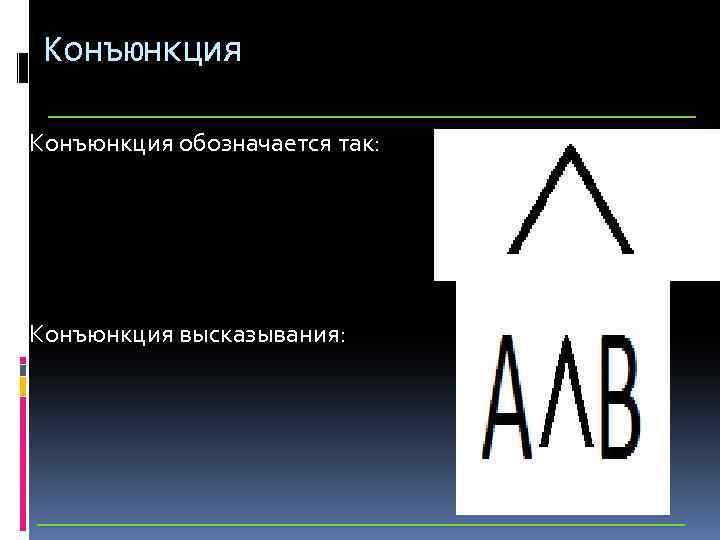

Конъюнкция обозначается так: Конъюнкция высказывания:
Таблица истинности для конъюнкции : A B A / B 0 0 1 1 1

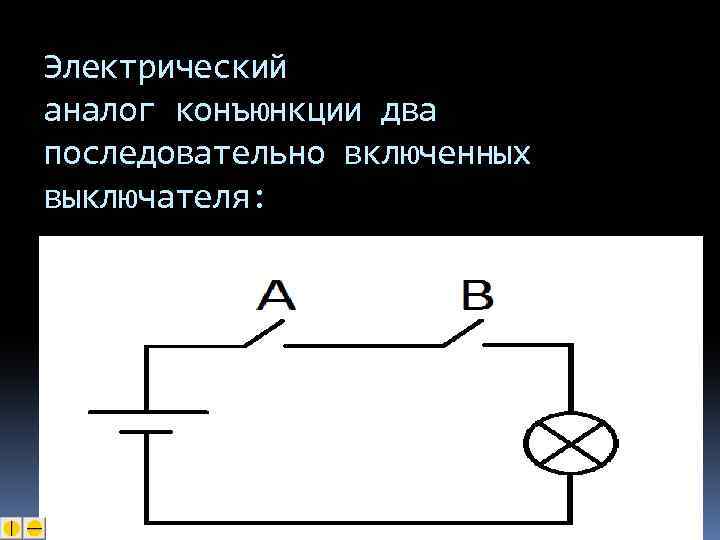

Электрический аналог конъюнкции два последовательно включенных выключателя:
Дизъюнкция Дизъюкция обозначается так: Дизъюкция высказывания:
Таблица истинности для дизъюнкции : A B A / B 0 0 1 1 1 0 1 1

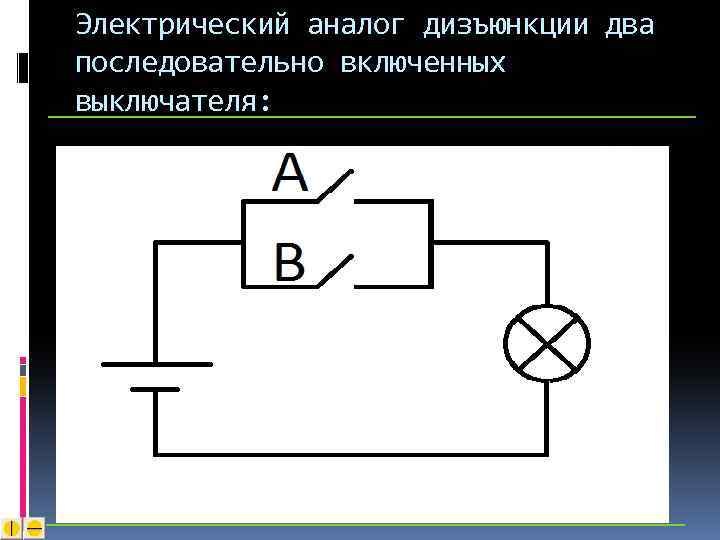

Электрический аналог дизъюнкции два последовательно включенных выключателя:

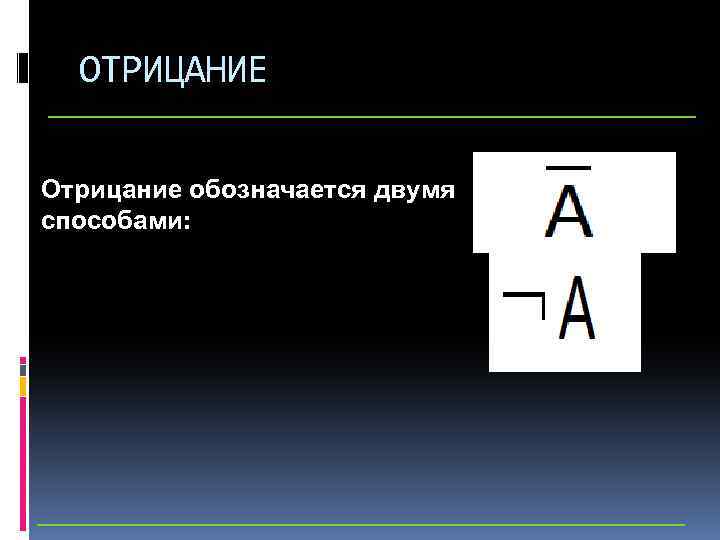

ОТРИЦАНИЕ Отрицание обозначается двумя способами:

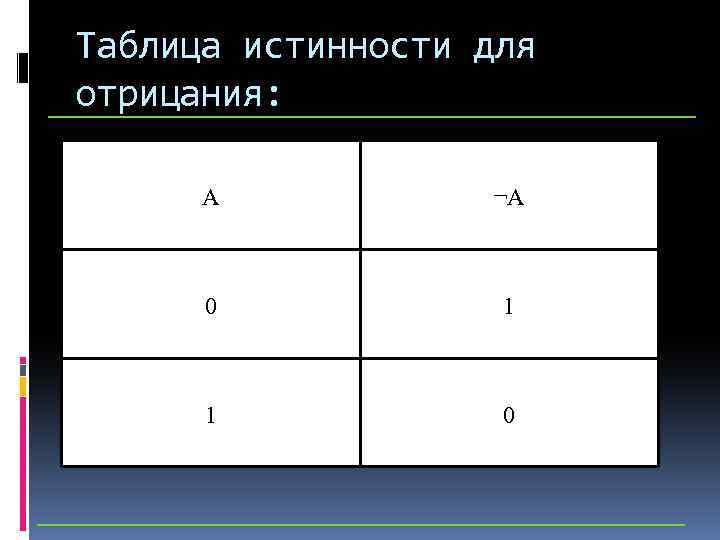

Таблица истинности для отрицания: A ¬A 0 1 1 0

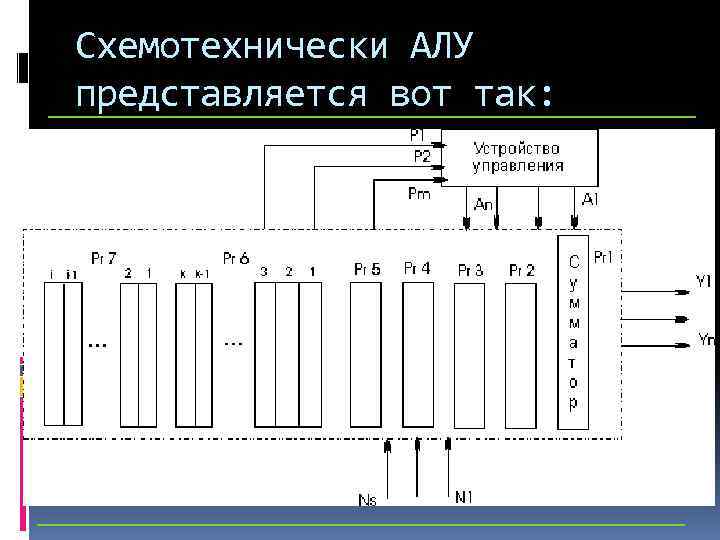

Схемотехнически АЛУ представляется вот так:
При сложении двух двоичных чисел используются следующие четыре правила: 0 + 0 = 0 1 + 0 = 1 0 + 1 = 1 1 + 1 = 10, происходит перенос единицы в соседний (старший) разряд.
Схема полусумматора

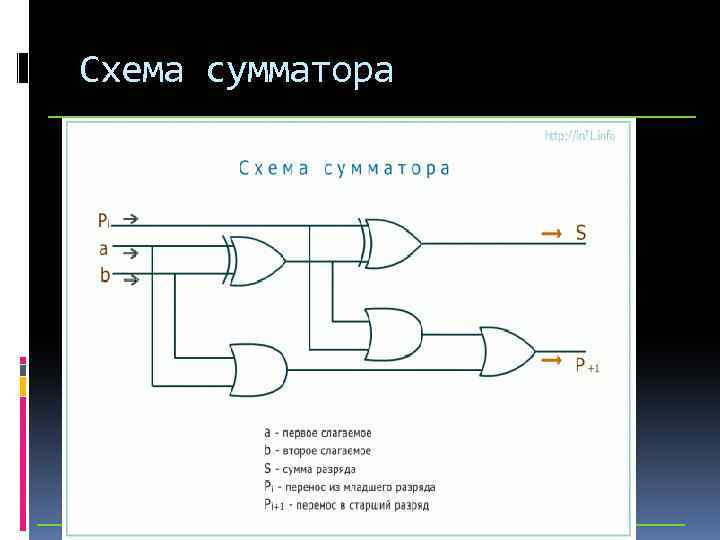

Схема сумматора

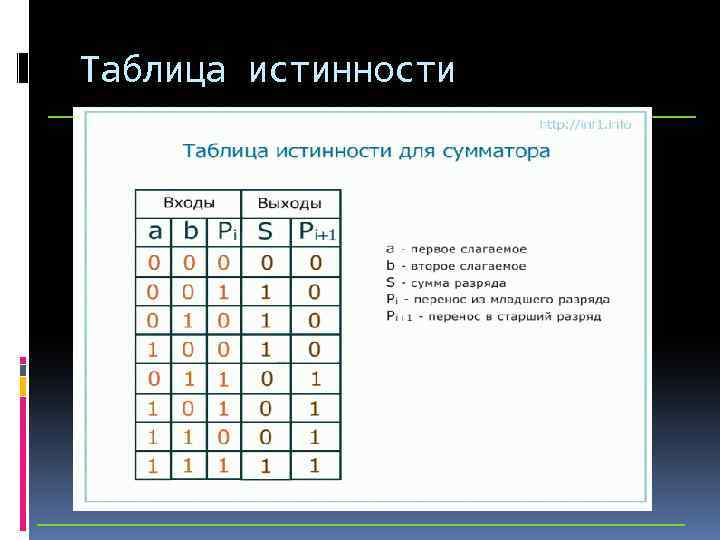

Таблица истинности
Спасибо за внимание!
