АППРОКСИМАЦИЯ ФИЗИКО-ХИМИЧЕСКИХ ВЕЛИЧИН Справочные данные Переименовываем

АППРОКСИМАЦИЯ ФИЗИКО-ХИМИЧЕСКИХ ВЕЛИЧИН

Справочные данные

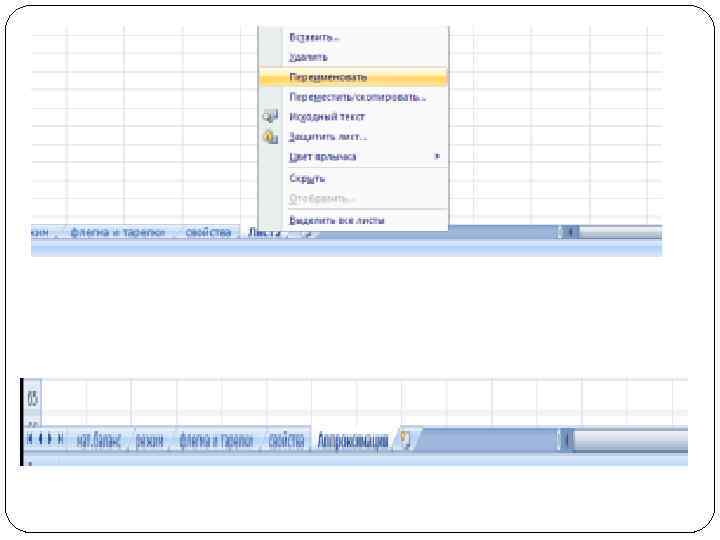

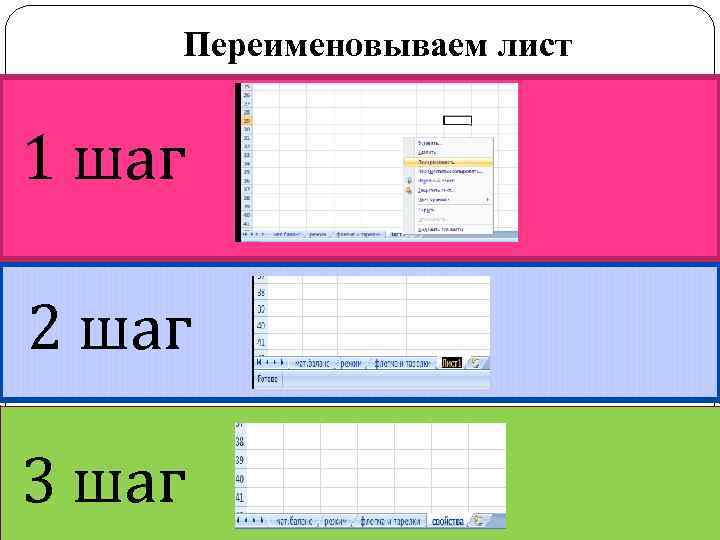

Переименовываем лист 1 шаг 2 шаг 3 шаг

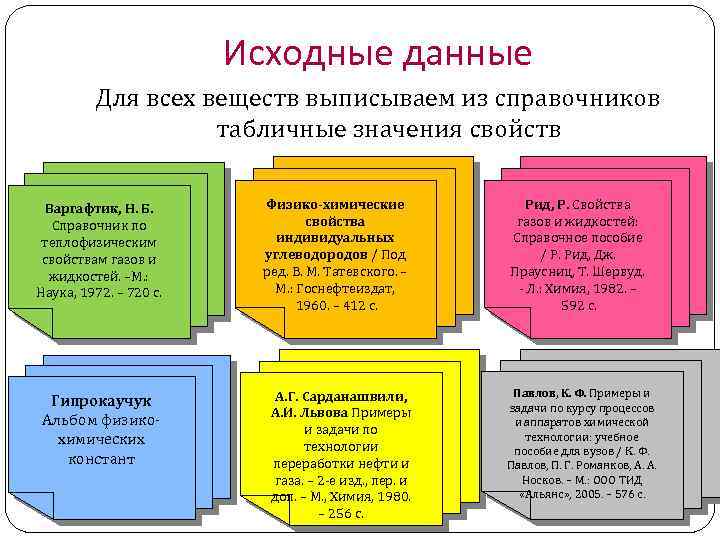

Исходные данные Для всех веществ выписываем из справочников табличные значения свойств Варгафтик, Н. Б. Справочник по теплофизическим свойствам газов и жидкостей. –М. : Наука, 1972. – 720 с. Физико-химические свойства индивидуальных углеводородов / Под ред. В. М. Татевского. – М. : Госнефтеиздат, 1960. – 412 с. Гипрокаучук Альбом физикохимических констант А. Г. Сарданашвили, А. И. Львова Примеры и задачи по технологии переработки нефти и газа. – 2 -е изд. , пер. и доп. – М. , Химия, 1980. – 256 с. Рид, Р. Свойства газов и жидкостей: Справочное пособие / Р. Рид, Дж. Праусниц, Т. Шервуд. - Л. : Химия, 1982. – 592 с. Павлов, К. Ф. Примеры и задачи по курсу процессов и аппаратов химической технологии: учебное пособие для вузов / К. Ф. Павлов, П. Г. Романков, А. А. Носков. – М. : ООО ТИД «Альянс» , 2005. – 576 с.

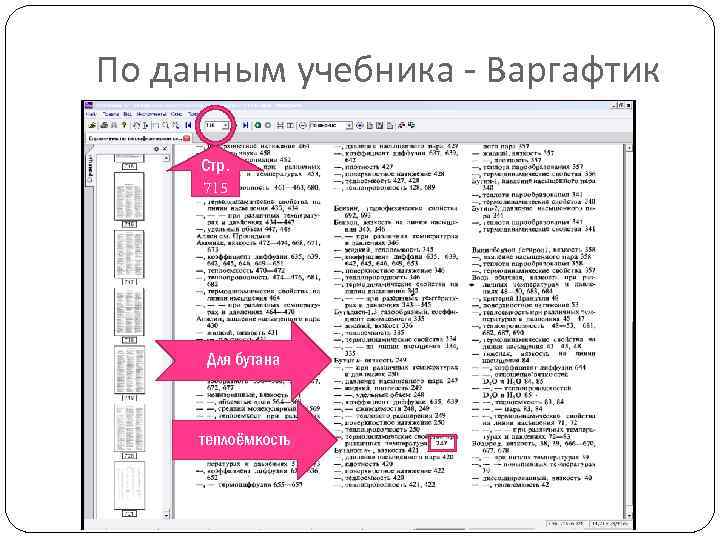

По данным учебника - Варгафтик Стр. 715 Для бутана теплоёмкость

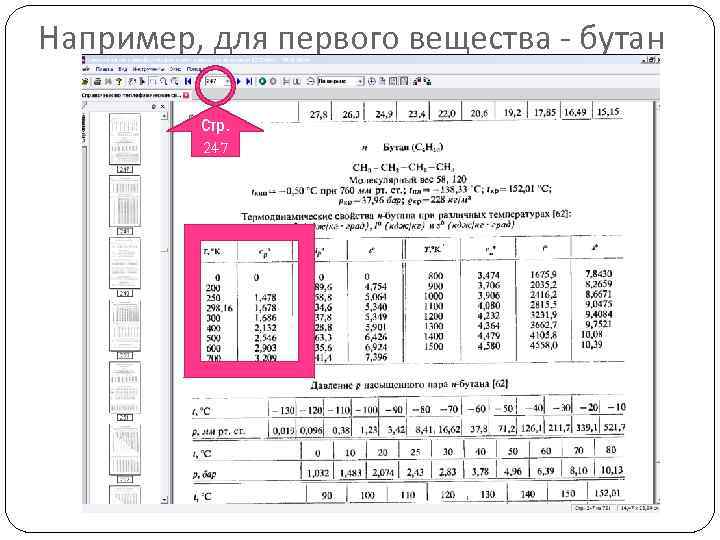

Например, для первого вещества - бутан Стр. 247

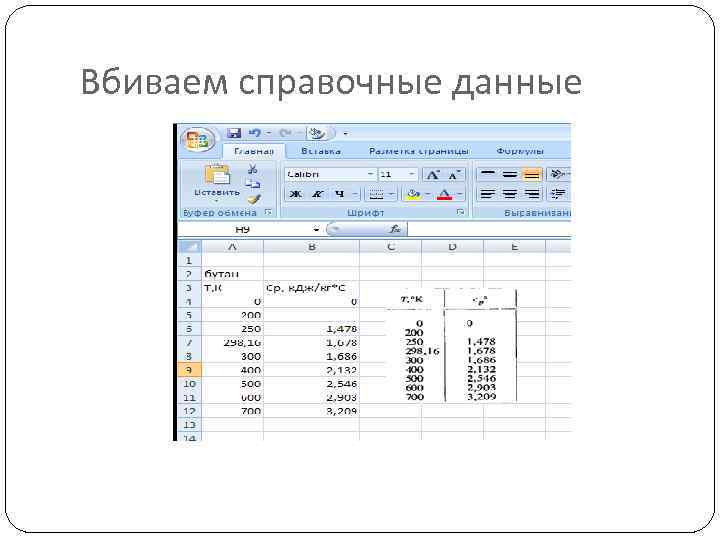

Вбиваем справочные данные

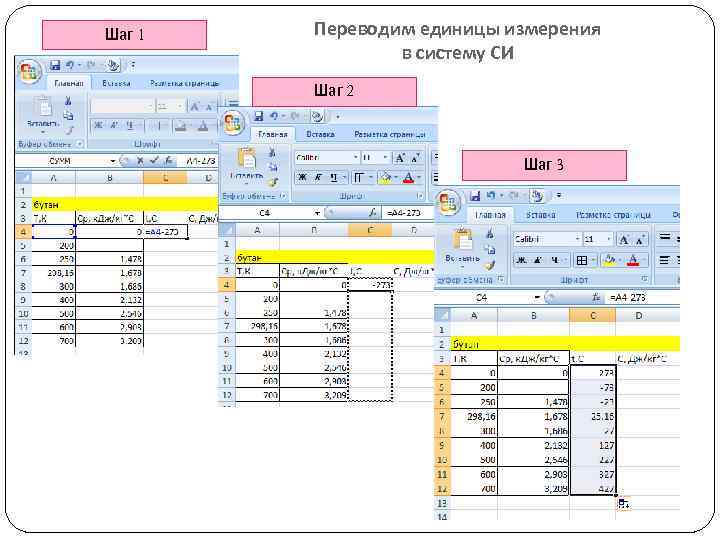

Шаг 1 Переводим единицы измерения в систему СИ Шаг 2 Шаг 3

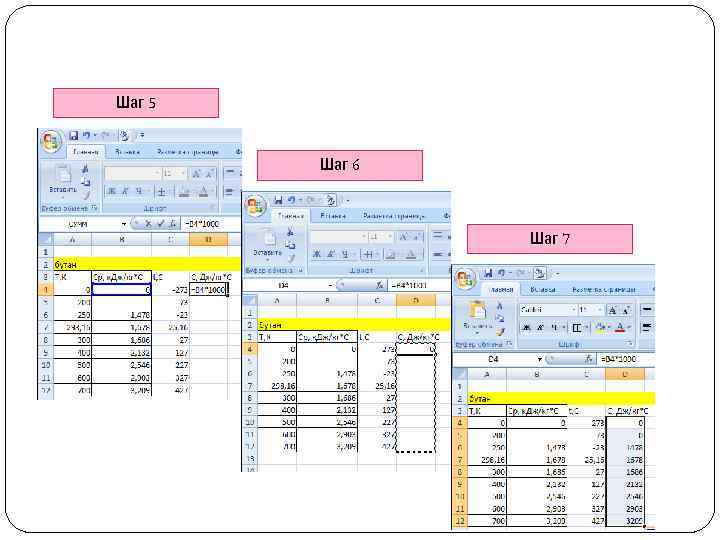

Шаг 5 Шаг 6 Шаг 7

Оформляем таблицу

Строим график зависимости теплоёмкости от температуры

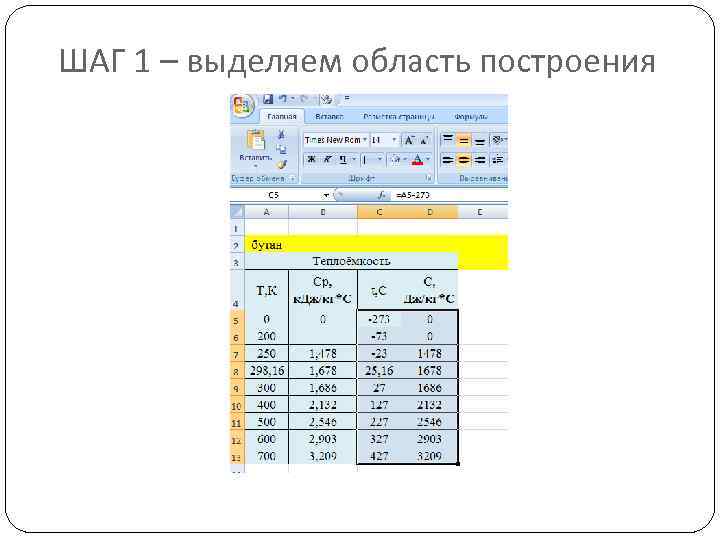

ШАГ 1 – выделяем область построения

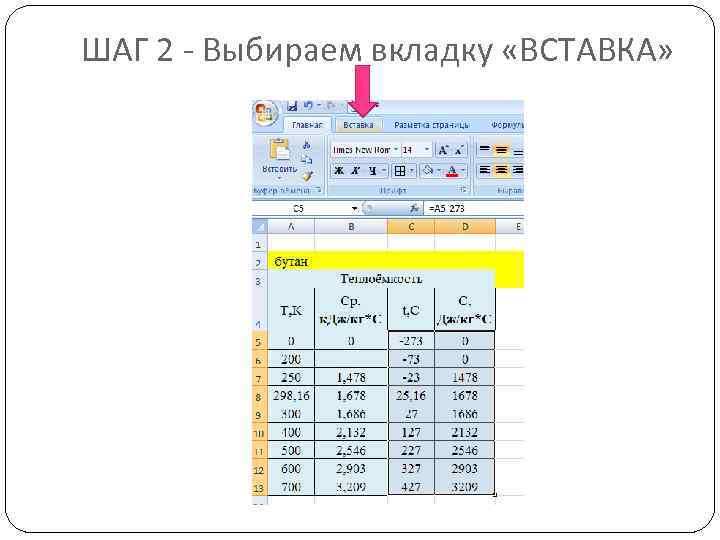

ШАГ 2 - Выбираем вкладку «ВСТАВКА»

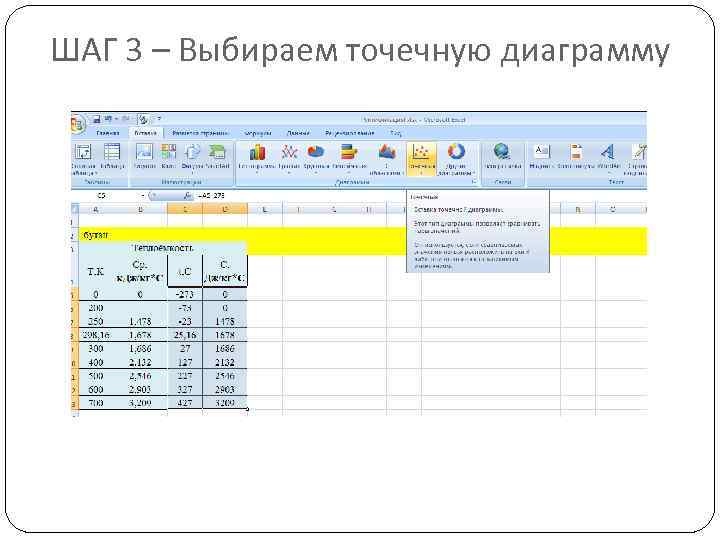

ШАГ 3 – Выбираем точечную диаграмму

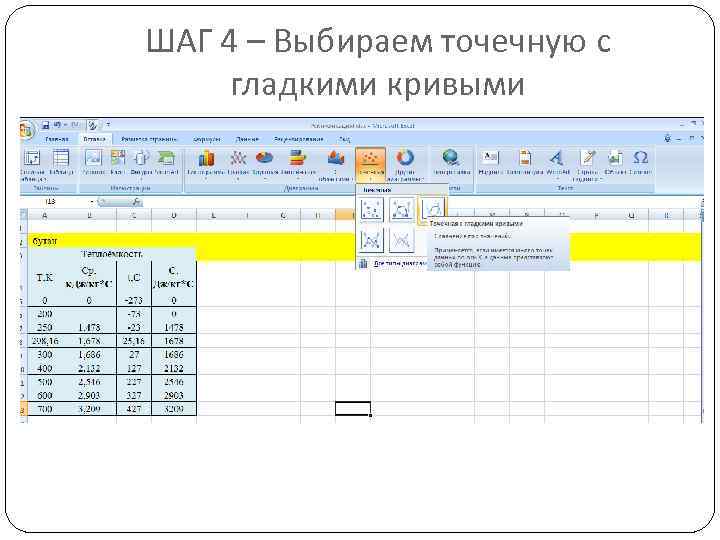

ШАГ 4 – Выбираем точечную с гладкими кривыми

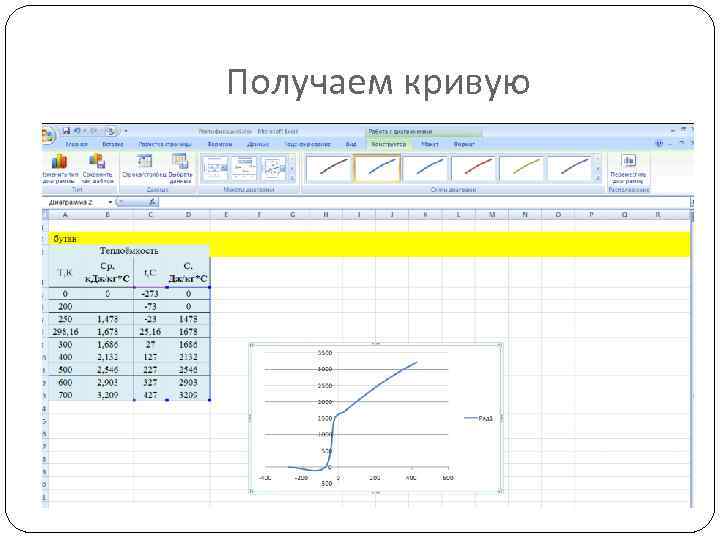

Получаем кривую

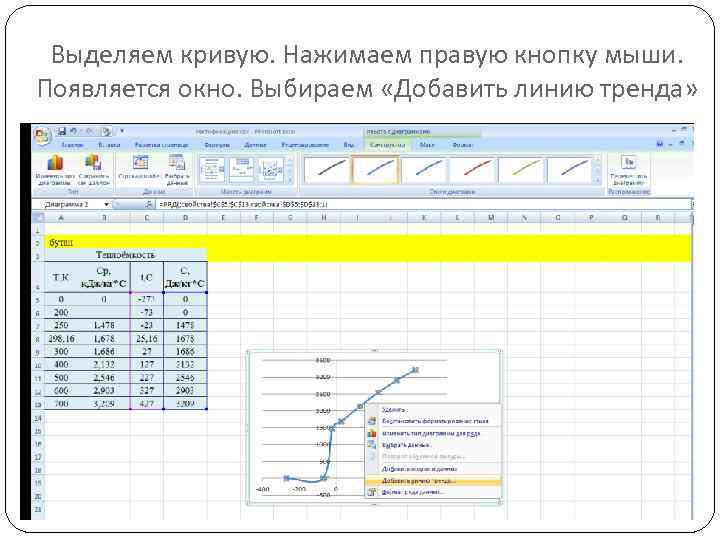

Выделяем кривую. Нажимаем правую кнопку мыши. Появляется окно. Выбираем «Добавить линию тренда»

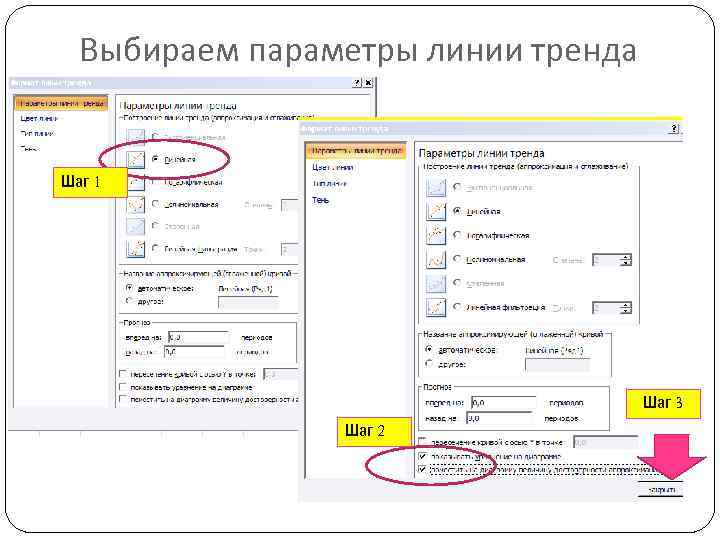

Выбираем параметры линии тренда Шаг 1 Шаг 3 Шаг 2

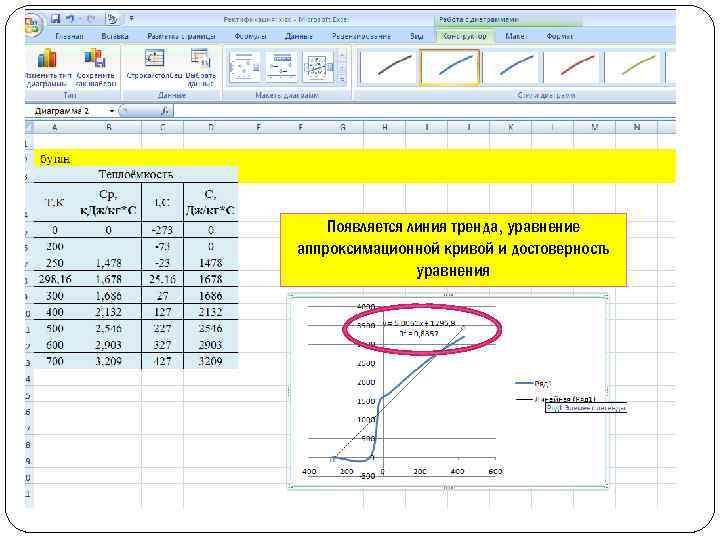

Появляется линия тренда, уравнение аппроксимационной кривой и достоверность уравнения

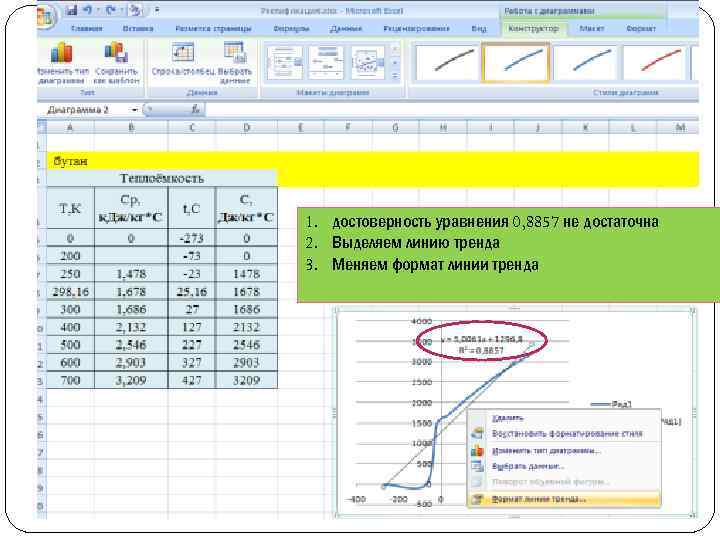

1. достоверность уравнения 0, 8857 не достаточна 2. Выделяем линию тренда 3. Меняем формат линии тренда

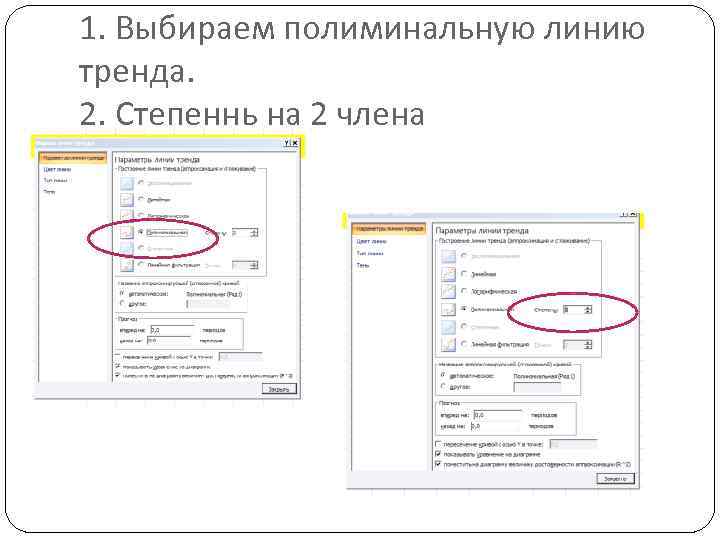

1. Выбираем полиминальную линию тренда. 2. Степеннь на 2 члена

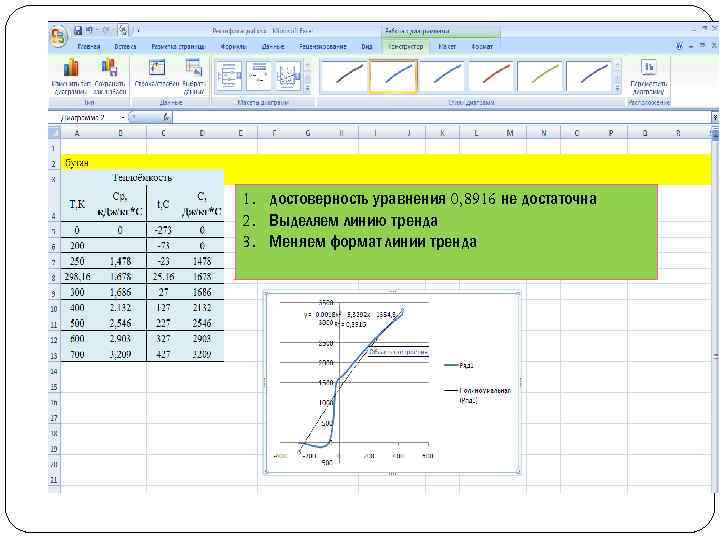

1. достоверность уравнения 0, 8916 не достаточна 2. Выделяем линию тренда 3. Меняем формат линии тренда

Так как по справочным данным значение теплоёмкости при 200 К отсутствует убираем лишнюю строку

Тогда достоверность уравнения составляет 0, 9998 или 99, 98%, что является приемлемым.

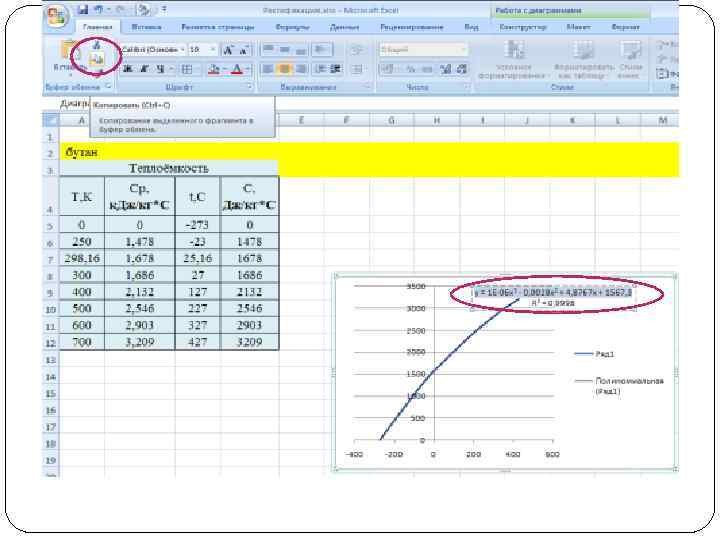

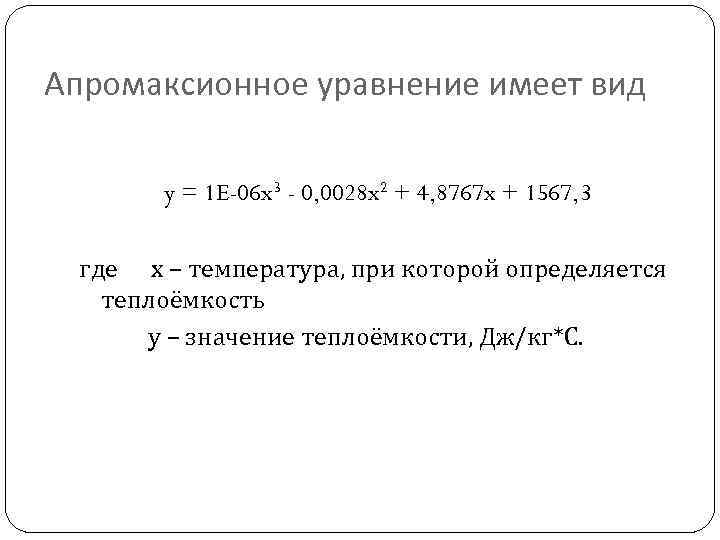

Апромаксионное уравнение имеет вид y = 1 E-06 x 3 - 0, 0028 x 2 + 4, 8767 x + 1567, 3 где х – температура, при которой определяется теплоёмкость у – значение теплоёмкости, Дж/кг*С.
