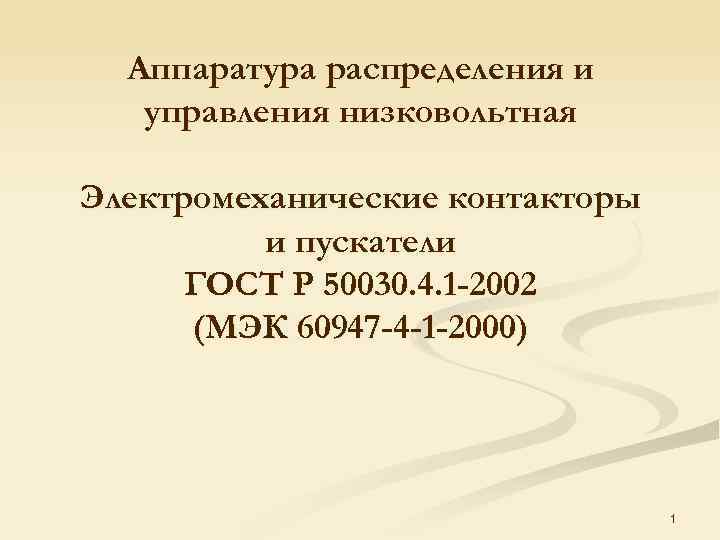

Аппаратура распределения и управления низковольтная Электромеханические контакторы и пускатели ГОСТ Р 50030. 4. 1 -2002 (МЭК 60947 -4 -1 -2000) 1

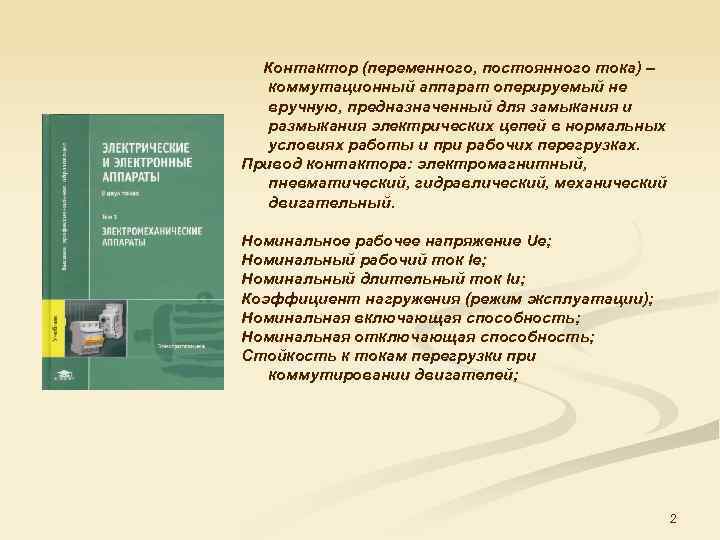

Контактор (переменного, постоянного тока) – коммутационный аппарат оперируемый не вручную, предназначенный для замыкания и размыкания электрических цепей в нормальных условиях работы и при рабочих перегрузках. Привод контактора: электромагнитный, пневматический, гидравлический, механический двигательный. Номинальное рабочее напряжение Ue; Номинальный рабочий ток Ie; Номинальный длительный ток Iu; Коэффициент нагружения (режим эксплуатации); Номинальная включающая способность; Номинальная отключающая способность; Стойкость к токам перегрузки при коммутировании двигателей; 2

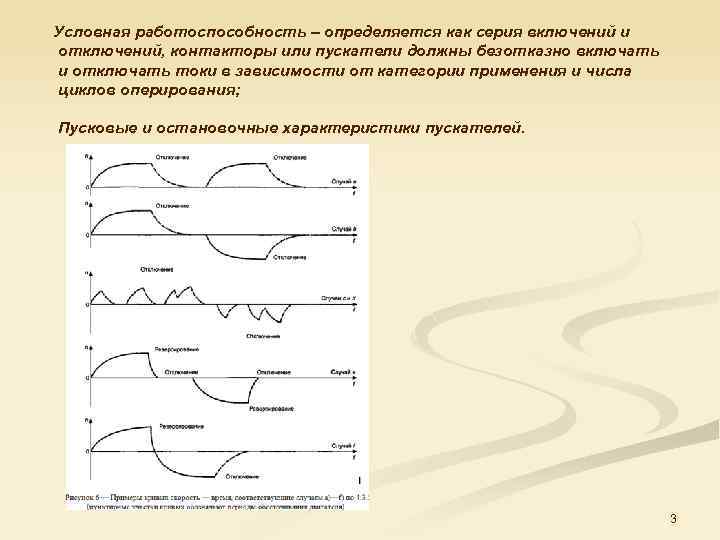

Условная работоспособность – определяется как серия включений и отключений, контакторы или пускатели должны безотказно включать и отключать токи в зависимости от категории применения и числа циклов оперирования; Пусковые и остановочные характеристики пускателей. 3

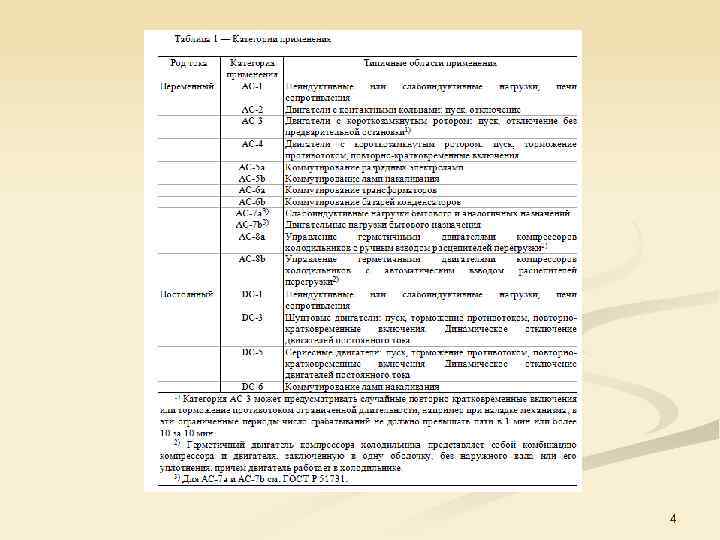

4

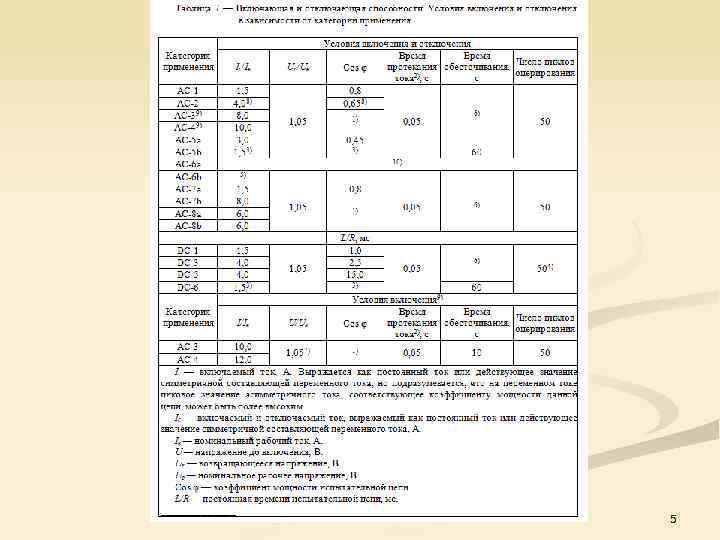

5

Принципиальная схема конструкции трёхфазного контактора: 1. катушка 2. пружина 3. подвижная часть 4. замыкающиеся контакты 6

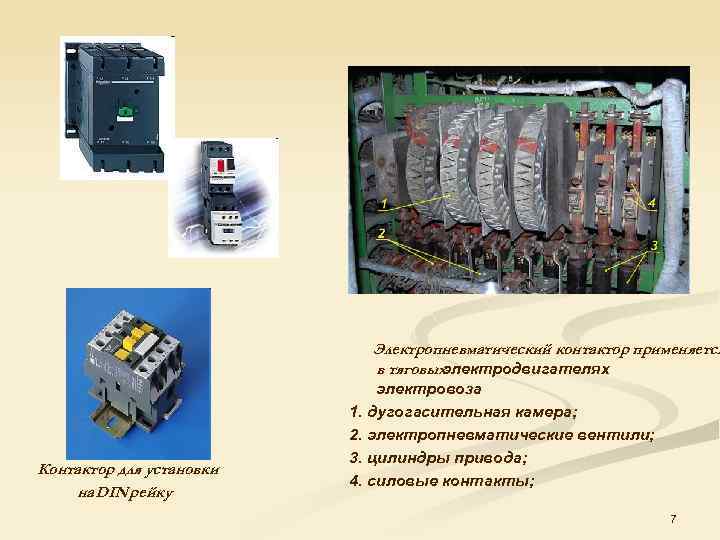

Электропневматический контактор применяется в тяговых электродвигателях Контактор для установки на DIN рейку электровоза 1. дугогасительная камера; 2. электропневматические вентили; 3. цилиндры привода; 4. силовые контакты; 7

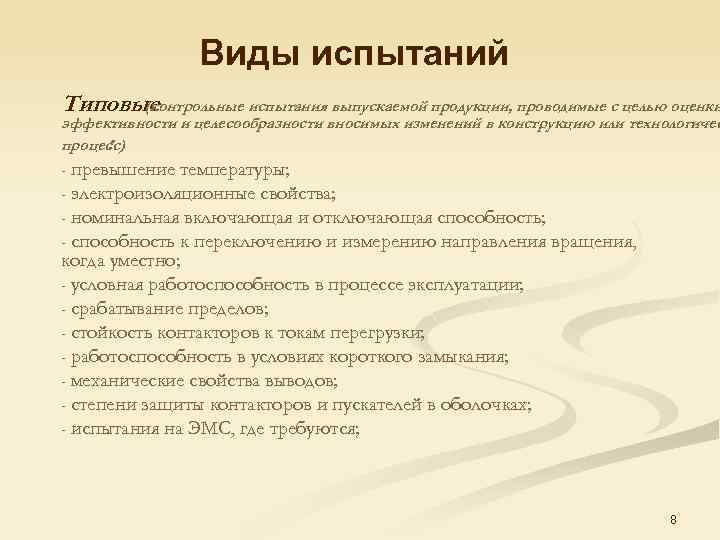

Виды испытаний Типовые (контрольные испытания выпускаемой продукции, проводимые с целью оценки эффективности и целесообразности вносимых изменений в конструкцию или технологичес процесс) : превышение температуры; - электроизоляционные свойства; - номинальная включающая и отключающая способность; - способность к переключению и измерению направления вращения, когда уместно; - условная работоспособность в процессе эксплуатации; - срабатывание пределов; - стойкость контакторов к токам перегрузки; - работоспособность в условиях короткого замыкания; - механические свойства выводов; - степени защиты контакторов и пускателей в оболочках; - испытания на ЭМС, где требуются; - 8

Виды испытаний Контрольные или выборочные (испытания, проводимые для контроля качества объекта) : пределы срабатывания; - электроизоляционные свойства; - электрическая прочность изоляции; - Изготовитель по своему усмотрению проводит контрольные или выборочные испытаний. Выборка должна соответствовать или превышать следующие требования ГОСТ Р 50779. 71 9

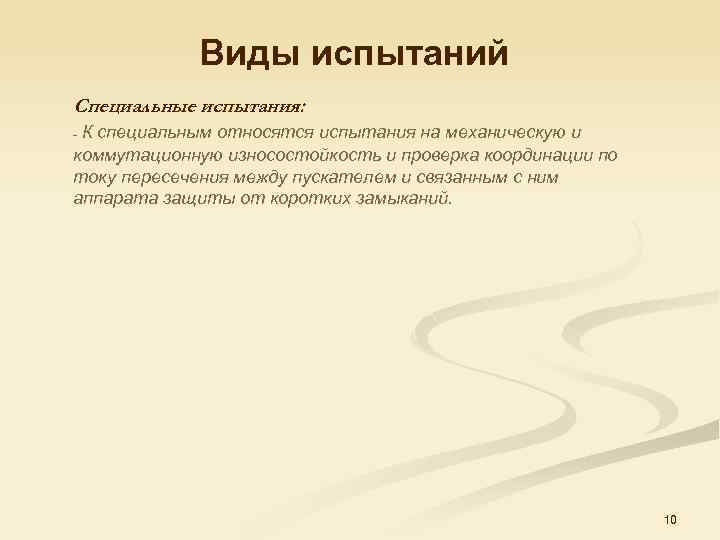

Виды испытаний Специальные испытания: К специальным относятся испытания на механическую и коммутационную износостойкость и проверка координации по току пересечения между пускателем и связанным с ним аппарата защиты от коротких замыканий. - 10

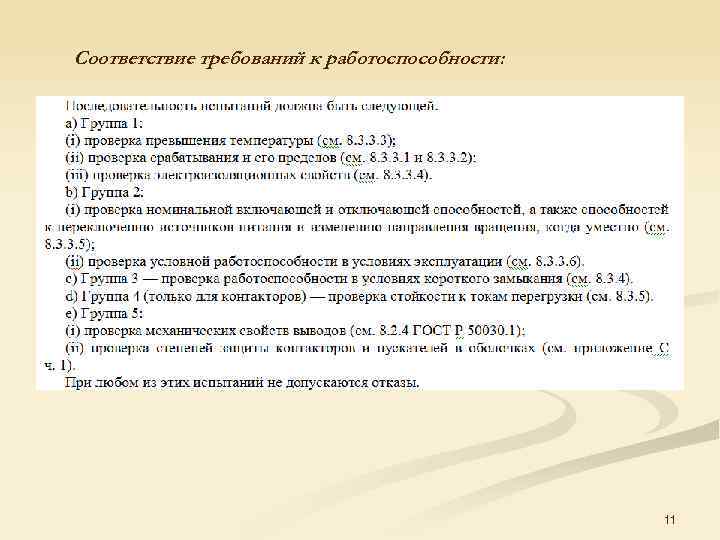

Соответствие требований к работоспособности: 11

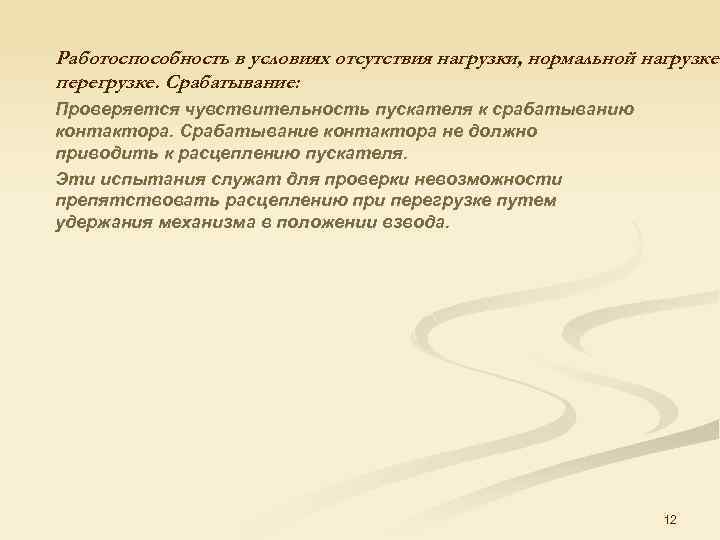

Работоспособность в условиях отсутствия нагрузки, нормальной нагрузке перегрузке. Срабатывание: Проверяется чувствительность пускателя к срабатыванию контактора. Срабатывание контактора не должно приводить к расцеплению пускателя. Эти испытания служат для проверки невозможности препятствовать расцеплению при перегрузке путем удержания механизма в положении взвода. 12

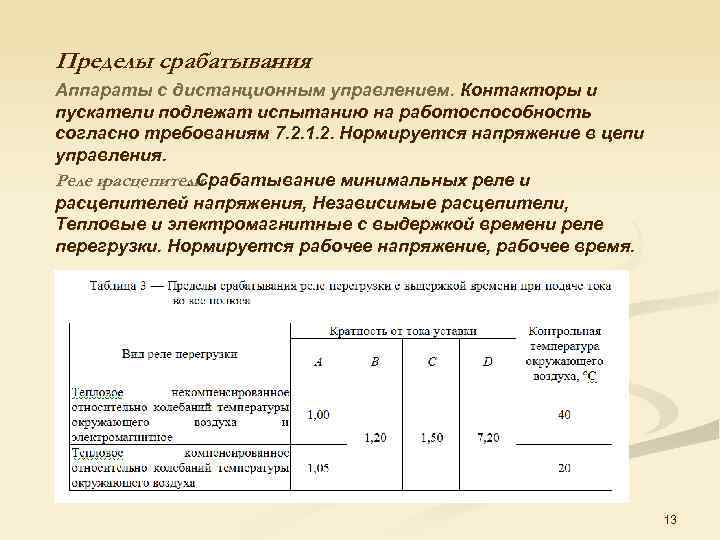

Пределы срабатывания : Аппараты с дистанционным управлением. Контакторы и пускатели подлежат испытанию на работоспособность согласно требованиям 7. 2. 1. 2. Нормируется напряжение в цепи управления. Реле и расцепители. Срабатывание минимальных реле и расцепителей напряжения, Независимые расцепители, Тепловые и электромагнитные с выдержкой времени реле перегрузки. Нормируется рабочее напряжение, рабочее время. 13

Пределы срабатывания : Аппараты с дистанционным управлением. Контакторы и пускатели подлежат испытанию на работоспособность согласно требованиям 7. 2. 1. 2. Нормируется напряжение в цепи управления. Реле и расцепители. Срабатывание минимальных реле и расцепителей напряжения, Независимые расцепители, Тепловые и электромагнитные с выдержкой времени реле перегрузки. Нормируется рабочее напряжение, рабочее время. 14

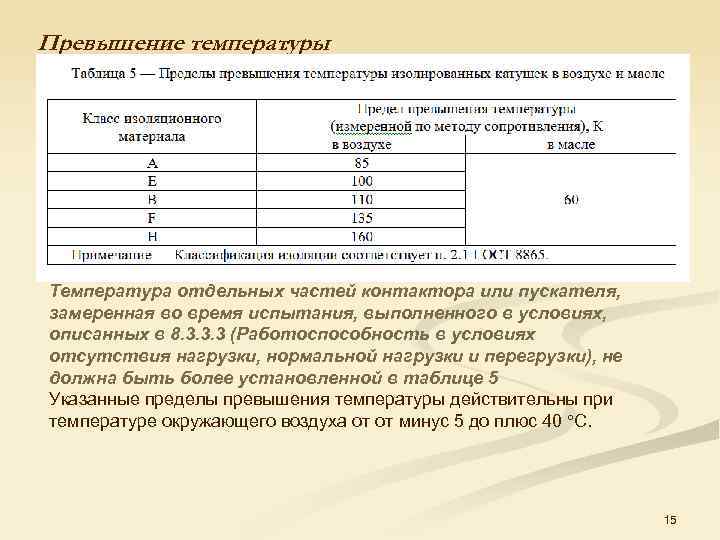

Превышение температуры : Температура отдельных частей контактора или пускателя, замеренная во время испытания, выполненного в условиях, описанных в 8. 3. 3. 3 (Работоспособность в условиях отсутствия нагрузки, нормальной нагрузки и перегрузки), не должна быть более установленной в таблице 5 Указанные пределы превышения температуры действительны при температуре окружающего воздуха от от минус 5 до плюс 40 С. 15

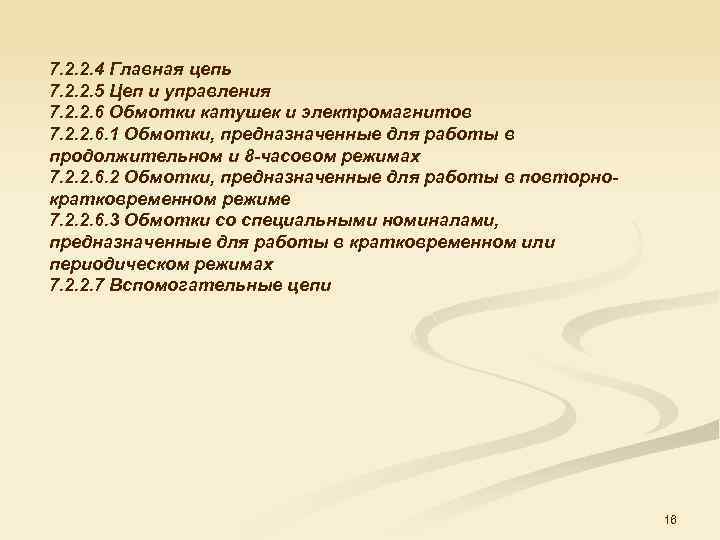

7. 2. 2. 4 Главная цепь 7. 2. 2. 5 Цеп и управления 7. 2. 2. 6 Обмотки катушек и электромагнитов 7. 2. 2. 6. 1 Обмотки, предназначенные для работы в продолжительном и 8 -часовом режимах 7. 2. 2. 6. 2 Обмотки, предназначенные для работы в повторнократковременном режиме 7. 2. 2. 6. 3 Обмотки со специальными номиналами, предназначенные для работы в кратковременном или периодическом режимах 7. 2. 2. 7 Вспомогательные цепи 16

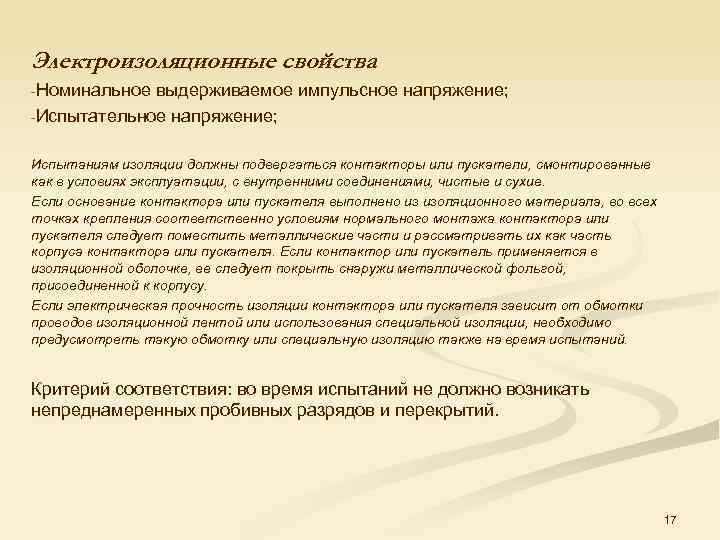

Электроизоляционные свойства : -Номинальное выдерживаемое импульсное напряжение; -Испытательное напряжение; Испытаниям изоляции должны подвергаться контакторы или пускатели, смонтированные как в условиях эксплуатации, с внутренними соединениями, чистые и сухие. Если основание контактора или пускателя выполнено из изоляционного материала, во всех точках крепления соответственно условиям нормального монтажа контактора или пускателя следует поместить металлические части и рассматривать их как часть корпуса контактора или пускателя. Если контактор или пускатель применяется в изоляционной оболочке, ее следует покрыть снаружи металлической фольгой, присоединенной к корпусу. Если электрическая прочность изоляции контактора или пускателя зависит от обмотки проводов изоляционной лентой или использования специальной изоляции, необходимо предусмотреть такую обмотку или специальную изоляцию также на время испытаний. Критерий соответствия: во время испытаний не должно возникать непреднамеренных пробивных разрядов и перекрытий. 17

Требования к работоспособности в условиях нормальной нагрузки и перегрузки : Включающая и отключающая способности. Контактор или пускатель должен быть способен безотказно включать и отключать токи в условиях, указанных в таблице 7, в зависимости от требуемой категории применения и предписанного числа срабатываний по 8. 3. 3. 5. Условная работоспособность. Износостойкость Действителен 7. 2. 4. 3 ч. 1 со следующими дополнениями. Механическая износостойкость Механическую износостойкость контактора или пускателя проверяют при специальном испытании. Рекомендации по проведению этого испытания содержатся в приложении В. Коммутационная износостойкость Коммутационную износостойкость контактора или пускателя проверяют при специальном испытании. Рекомендации по проведению этого испытания содержатся в приложении В. 18

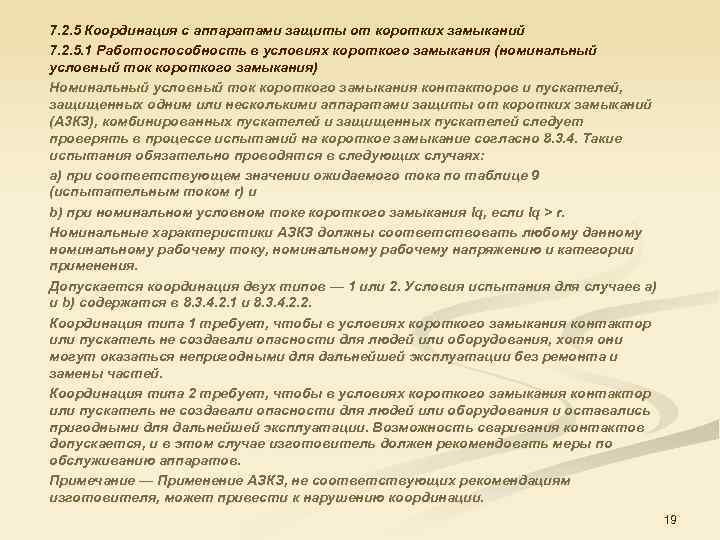

7. 2. 5 Координация с аппаратами защиты от коротких замыканий 7. 2. 5. 1 Работоспособность в условиях короткого замыкания (номинальный условный ток короткого замыкания) Номинальный условный ток короткого замыкания контакторов и пускателей, защищенных одним или несколькими аппаратами защиты от коротких замыканий (A 3 КЗ), комбинированных пускателей и защищенных пускателей следует проверять в процессе испытаний на короткое замыкание согласно 8. 3. 4. Такие испытания обязательно проводятся в следующих случаях: a) при соответствующем значении ожидаемого тока по таблице 9 (испытательным током r) и b) при номинальном условном токе короткого замыкания Iq, если Iq > r. Номинальные характеристики AЗКЗ должны соответствовать любому данному номинальному рабочему току, номинальному рабочему напряжению и категории применения. Допускается координация двух типов — 1 или 2. Условия испытания для случаев а) и b) содержатся в 8. 3. 4. 2. 1 и 8. 3. 4. 2. 2. Координация типа 1 требует, чтобы в условиях короткого замыкания контактор или пускатель не создавали опасности для людей или оборудования, хотя они могут оказаться непригодными для дальнейшей эксплуатации без ремонта и замены частей. Координация типа 2 требует, чтобы в условиях короткого замыкания контактор или пускатель не создавали опасности для людей или оборудования и оставались пригодными для дальнейшей эксплуатации. Возможность сваривания контактов допускается, и в этом случае изготовитель должен рекомендовать меры по обслуживанию аппаратов. Примечание — Применение АЗКЗ, не соответствующих рекомендациям изготовителя, может привести к нарушению координации. 19

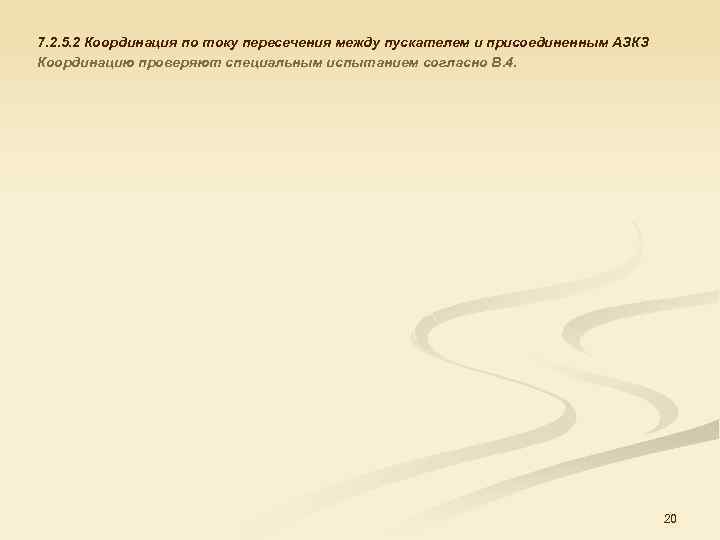

7. 2. 5. 2 Координация по току пересечения между пускателем и присоединенным АЗКЗ Координацию проверяют специальным испытанием согласно В. 4. 20
