Аппаратное обеспечение ПК Автор канд. физ. -. мат. наук, преподаватель информатики школы им. А. М. Горчакова 1 Александр Станиславович ЦВЕТКОВ

Основные устройства компьютера Центральный процессор Оперативная память ЦП, CPU RAM Устройства ввода-вывода Monitor, KB, mouse, SB network Внешняя память HDD, CD, Flash 2

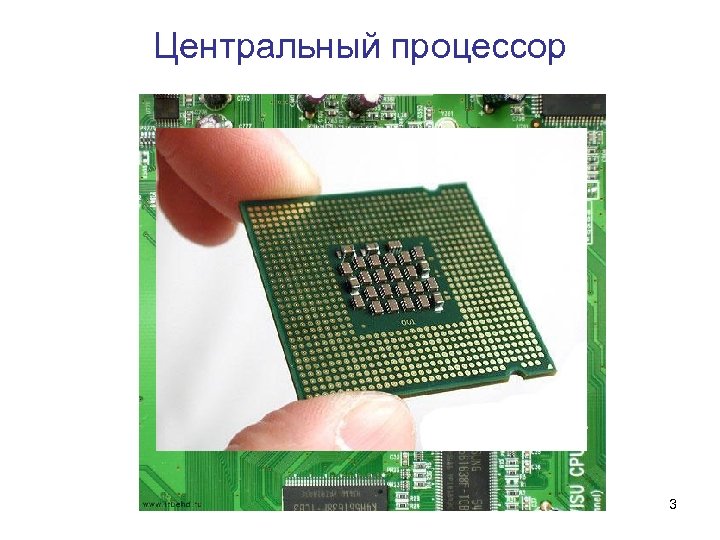

Центральный процессор 3

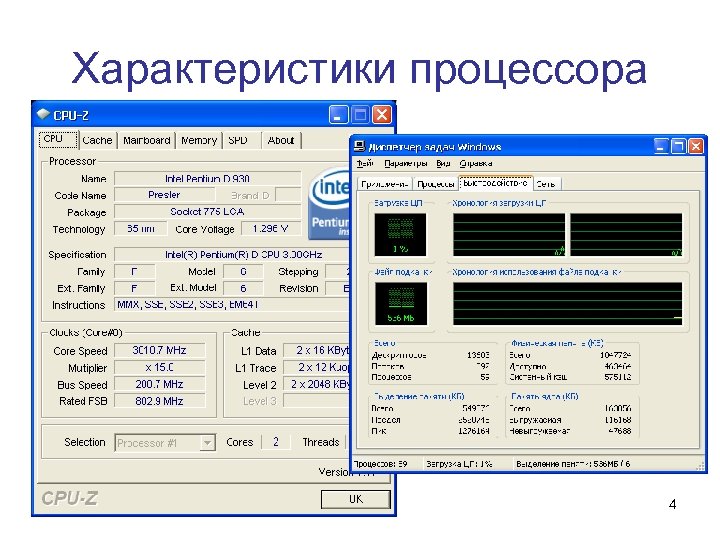

Характеристики процессора • • Число ядер Разрядность (16, 32, 64 бита) Технологический процесс (нм) Набор команд (MMS, SSE 2 …) Тактовая частота Внутренний и внешний кэш Тепловыделение 4

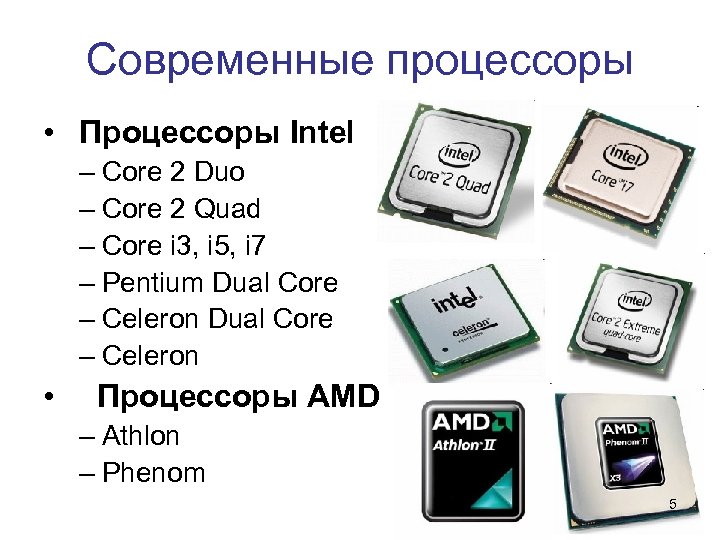

Современные процессоры • Процессоры Intel – Core 2 Duo – Core 2 Quad – Core i 3, i 5, i 7 – Pentium Dual Core – Celeron • Процессоры AMD – Athlon – Phenom 5

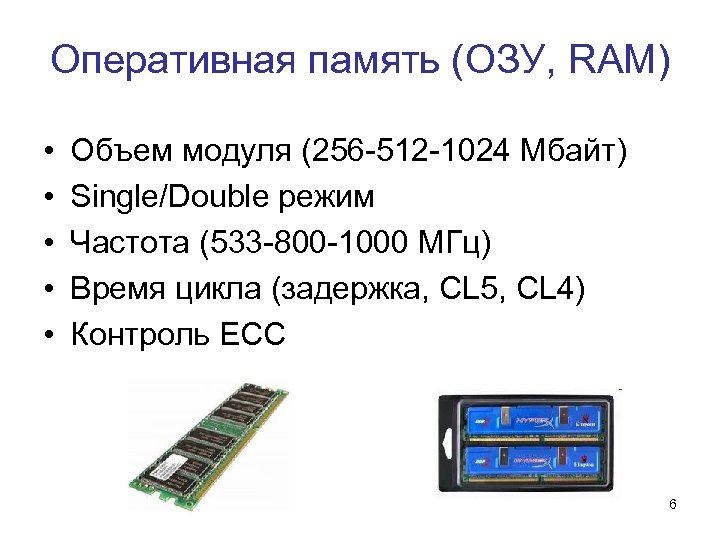

Оперативная память (ОЗУ, RAM) • • • Объем модуля (256 -512 -1024 Mбайт) Single/Double режим Частота (533 -800 -1000 MГц) Время цикла (задержка, CL 5, CL 4) Контроль ECC 6

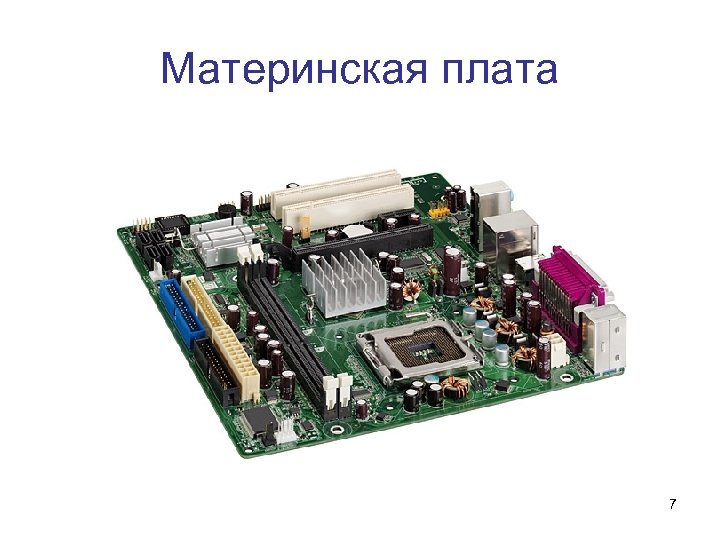

Материнская плата 7

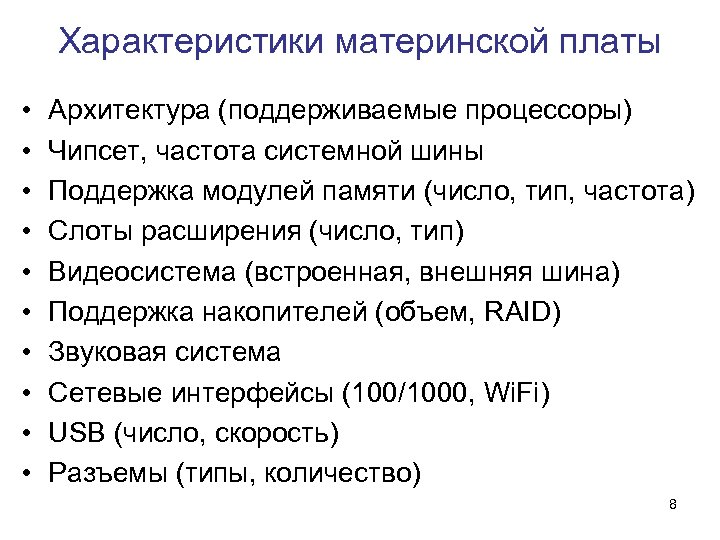

Характеристики материнской платы • • • Архитектура (поддерживаемые процессоры) Чипсет, частота системной шины Поддержка модулей памяти (число, тип, частота) Слоты расширения (число, тип) Видеосистема (встроенная, внешняя шина) Поддержка накопителей (объем, RAID) Звуковая система Сетевые интерфейсы (100/1000, Wi. Fi) USB (число, скорость) Разъемы (типы, количество) 8

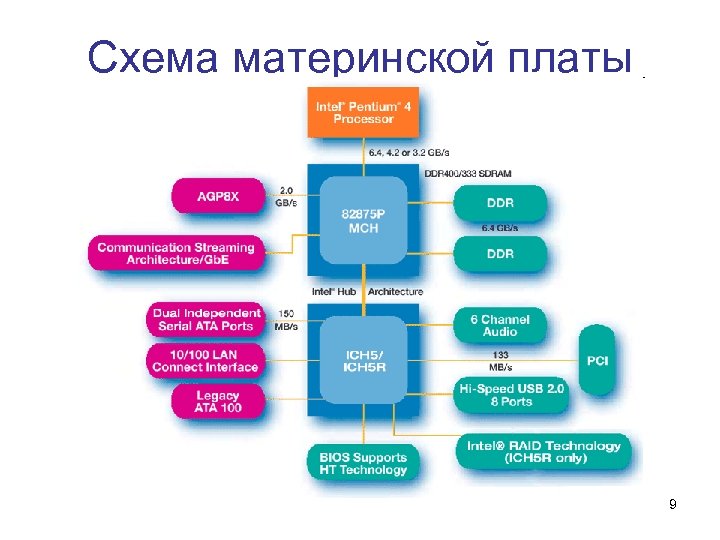

Схема материнской платы 9

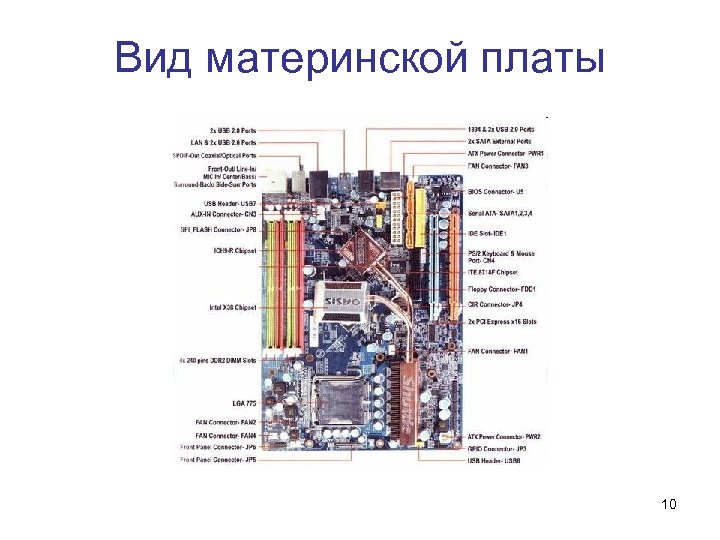

Вид материнской платы 10

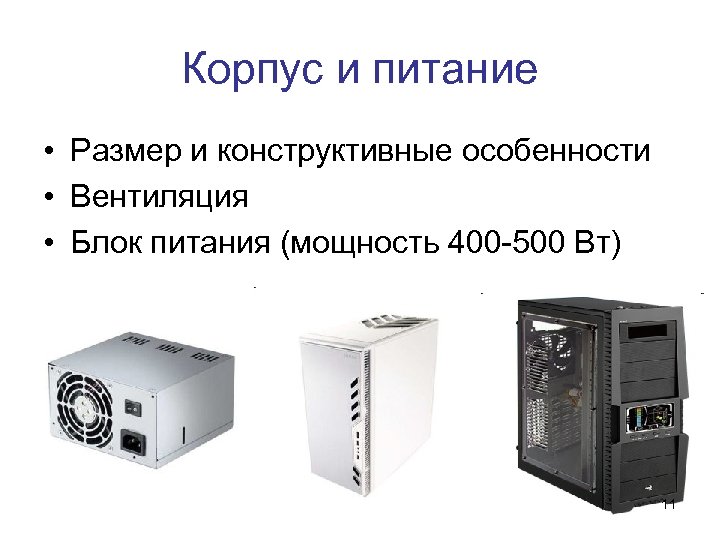

Корпус и питание • Размер и конструктивные особенности • Вентиляция • Блок питания (мощность 400 -500 Вт) 11

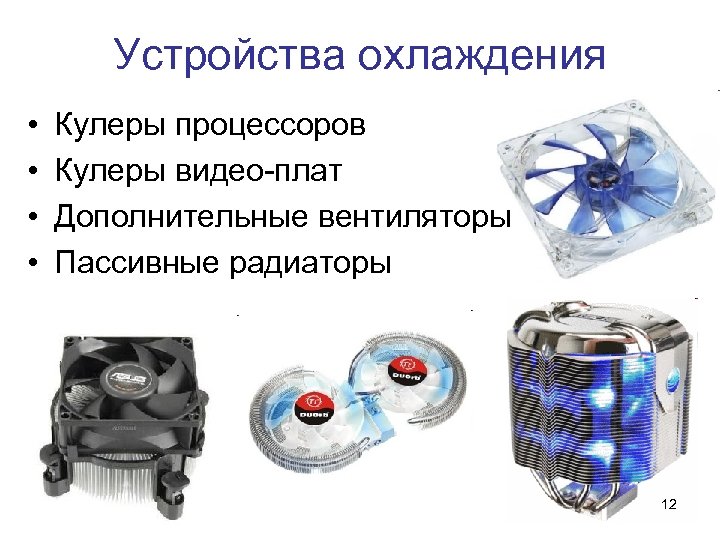

Устройства охлаждения • • Кулеры процессоров Кулеры видео-плат Дополнительные вентиляторы Пассивные радиаторы 12

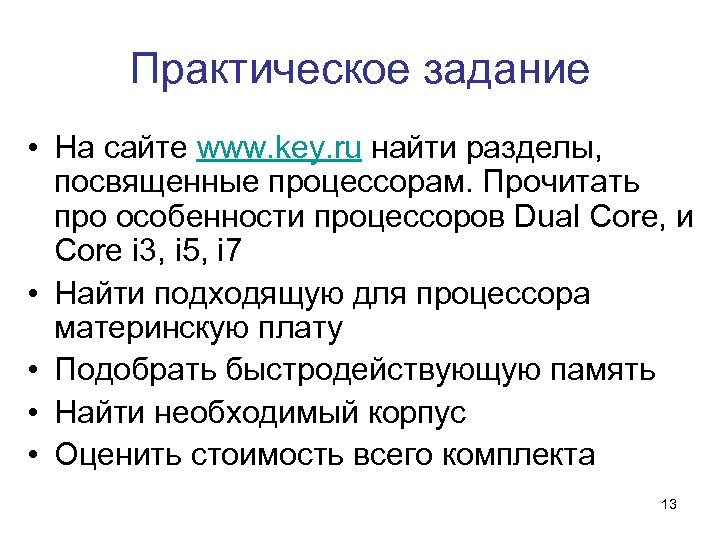

Практическое задание • На сайте www. key. ru найти разделы, посвященные процессорам. Прочитать про особенности процессоров Dual Core, и Core i 3, i 5, i 7 • Найти подходящую для процессора материнскую плату • Подобрать быстродействующую память • Найти необходимый корпус • Оценить стоимость всего комплекта 13

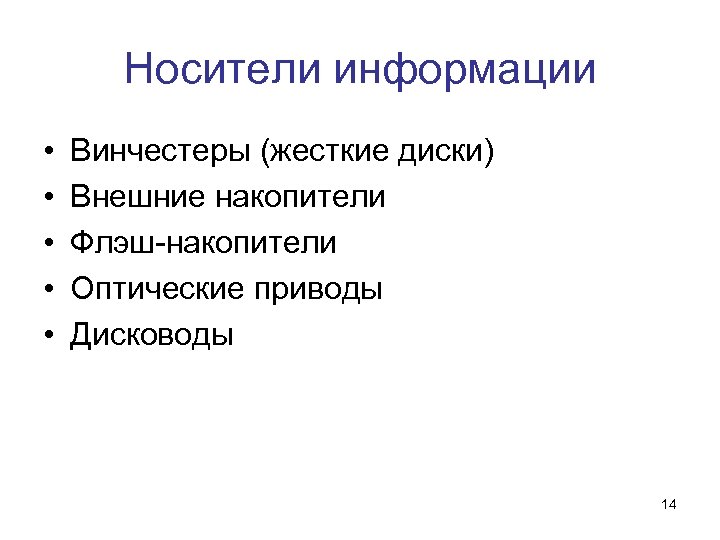

Носители информации • • • Винчестеры (жесткие диски) Внешние накопители Флэш-накопители Оптические приводы Дисководы 14

Винчестеры • • Емкость (~1 Тб) Скорость вращения (5400, 7200) Интерфейс (ATA, SCSI, USB) Скорость доступа и поиска (5, 16 мс) Скорость передачи Уровень шума Надежность 15

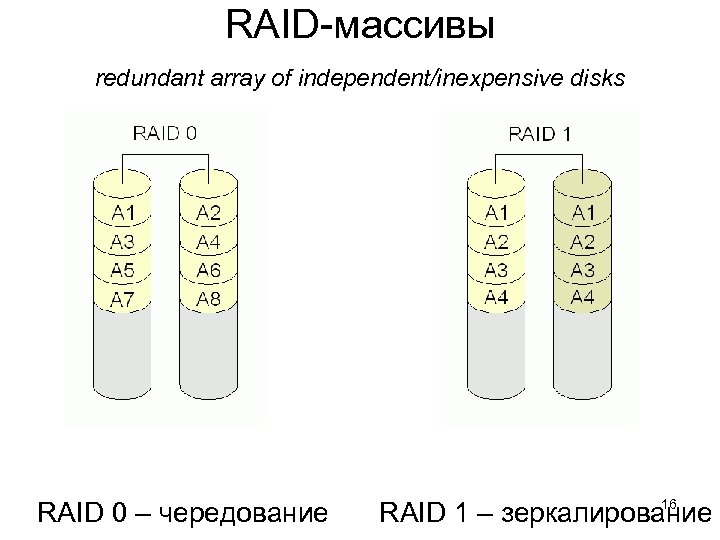

RAID-массивы redundant array of independent/inexpensive disks RAID 0 – чередование 16 RAID 1 – зеркалирование

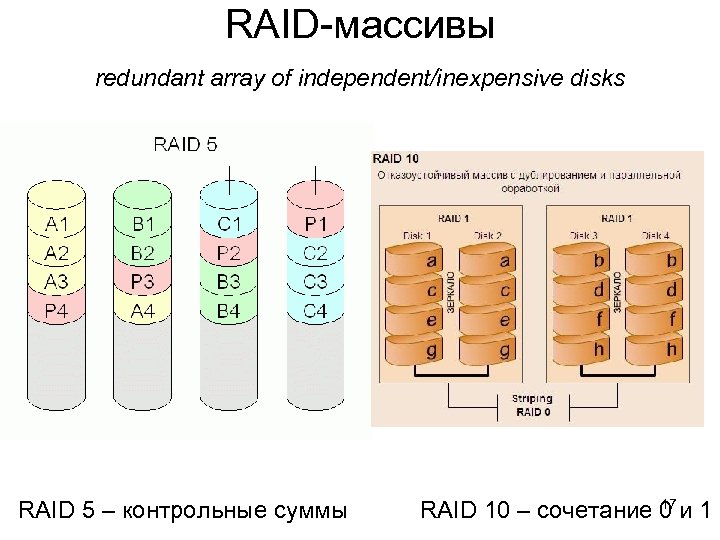

RAID-массивы redundant array of independent/inexpensive disks RAID 5 – контрольные суммы 17 RAID 10 – сочетание 0 и 1

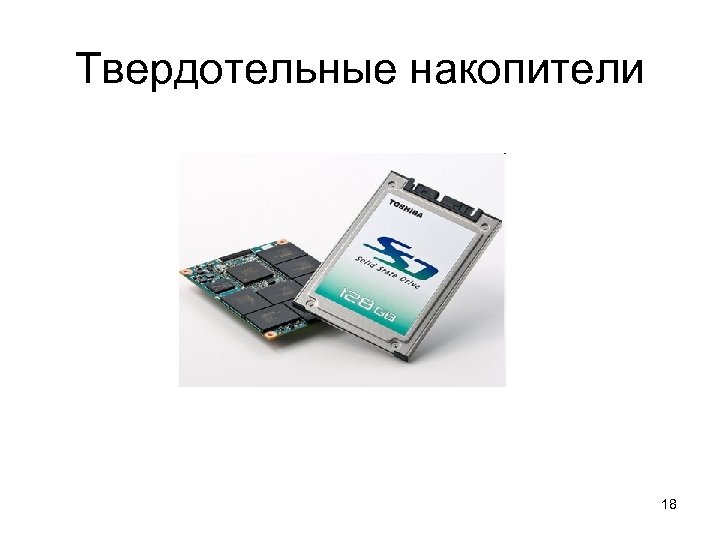

Твердотельные накопители 18

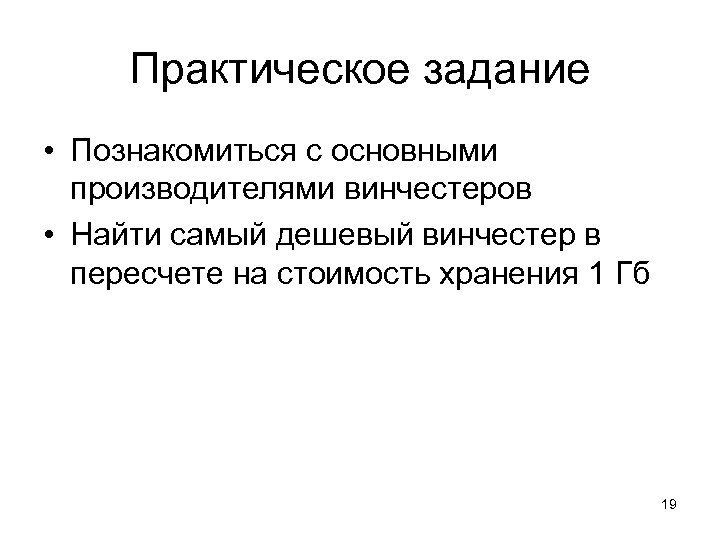

Практическое задание • Познакомиться с основными производителями винчестеров • Найти самый дешевый винчестер в пересчете на стоимость хранения 1 Гб 19

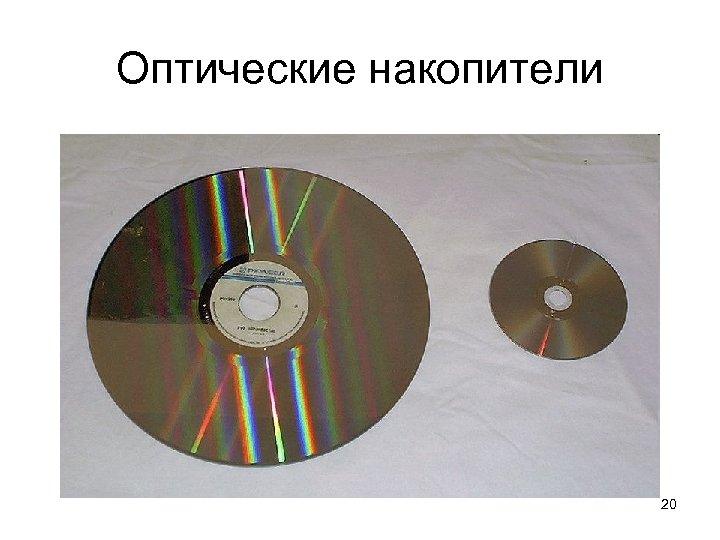

Оптические накопители 20

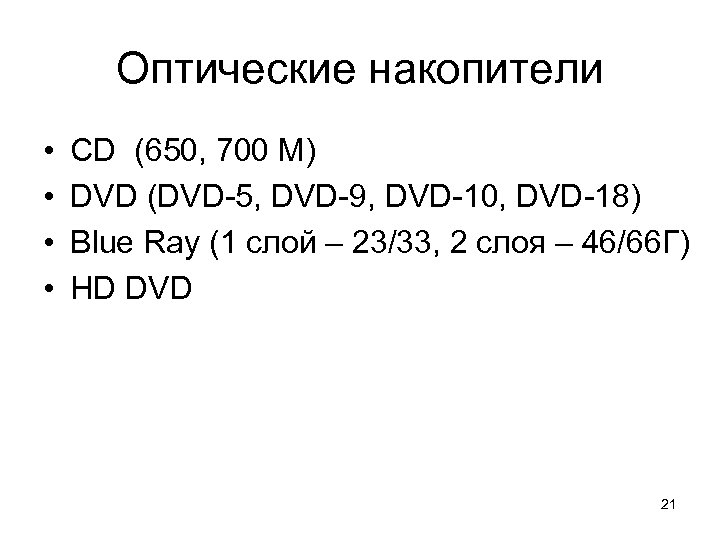

Оптические накопители • • CD (650, 700 M) DVD (DVD-5, DVD-9, DVD-10, DVD-18) Blue Ray (1 слой – 23/33, 2 слоя – 46/66 Г) HD DVD 21

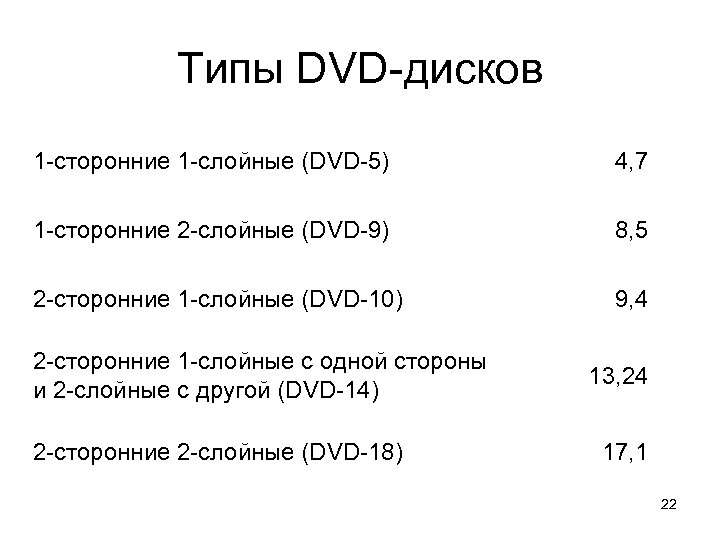

Типы DVD-дисков 1 -сторонние 1 -слойные (DVD-5) 4, 7 1 -сторонние 2 -слойные (DVD-9) 8, 5 2 -сторонние 1 -слойные (DVD-10) 9, 4 2 -сторонние 1 -слойные с одной стороны и 2 -слойные с другой (DVD-14) 2 -сторонние 2 -слойные (DVD-18) 13, 24 17, 1 22

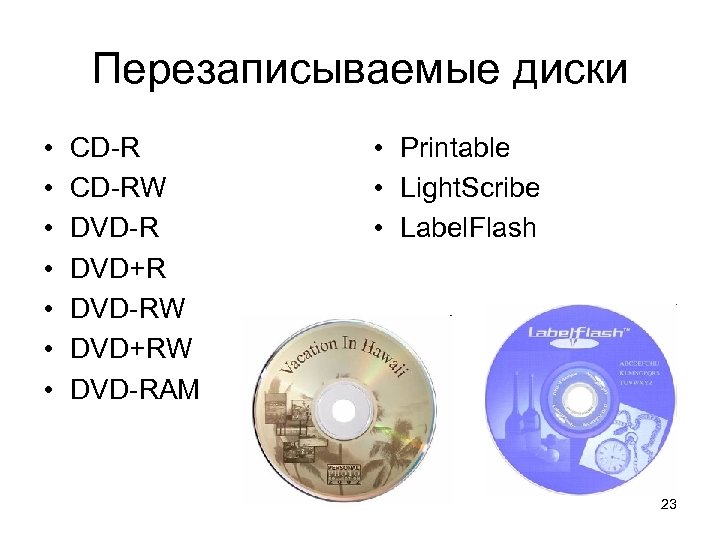

Перезаписываемые диски • • CD-RW DVD-R DVD+R DVD-RW DVD+RW DVD-RAM • Printable • Light. Scribe • Label. Flash 23

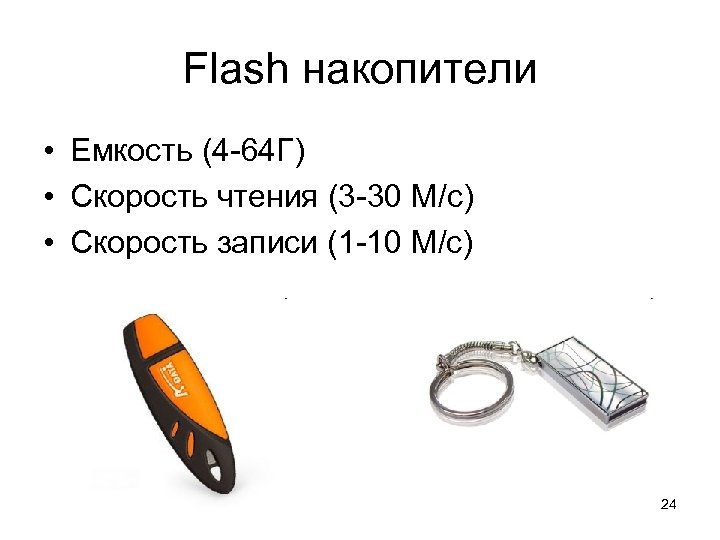

Flash накопители • Емкость (4 -64 Г) • Скорость чтения (3 -30 M/c) • Скорость записи (1 -10 M/c) 24

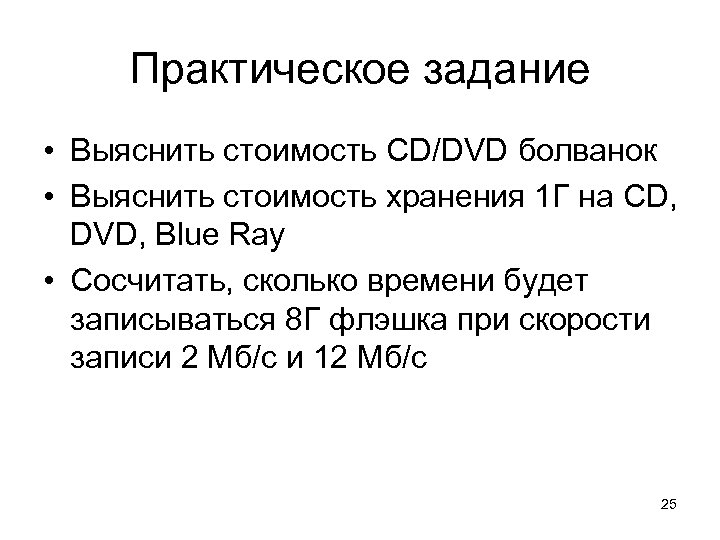

Практическое задание • Выяснить стоимость CD/DVD болванок • Выяснить стоимость хранения 1 Г на CD, DVD, Blue Ray • Сосчитать, сколько времени будет записываться 8 Г флэшка при скорости записи 2 Мб/с и 12 Мб/с 25

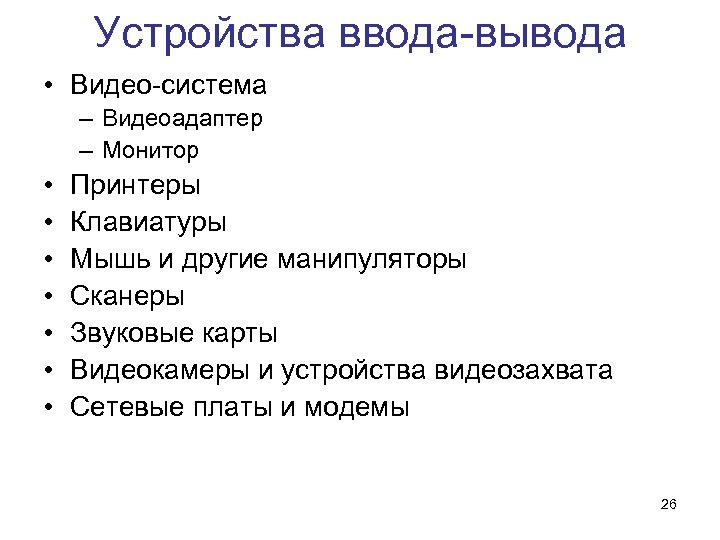

Устройства ввода-вывода • Видео-система – Видеоадаптер – Монитор • • Принтеры Клавиатуры Мышь и другие манипуляторы Сканеры Звуковые карты Видеокамеры и устройства видеозахвата Сетевые платы и модемы 26

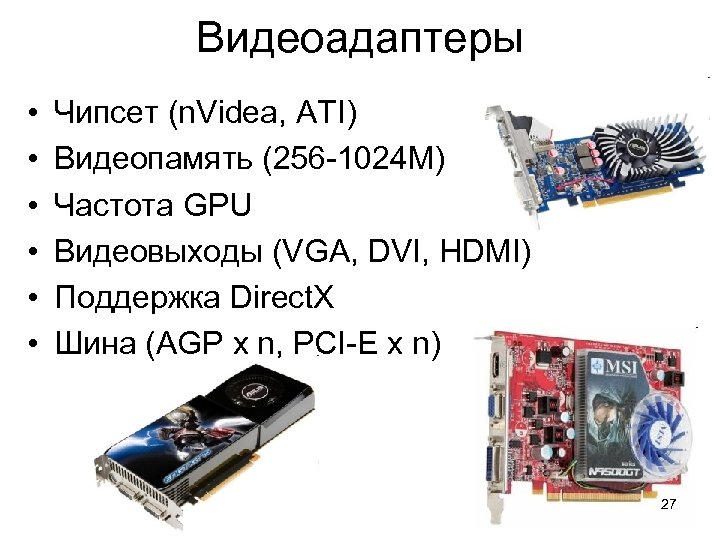

Видеоадаптеры • • • Чипсет (n. Videa, ATI) Видеопамять (256 -1024 М) Частота GPU Видеовыходы (VGA, DVI, HDMI) Поддержка Direct. X Шина (AGP x n, PCI-E x n) 27

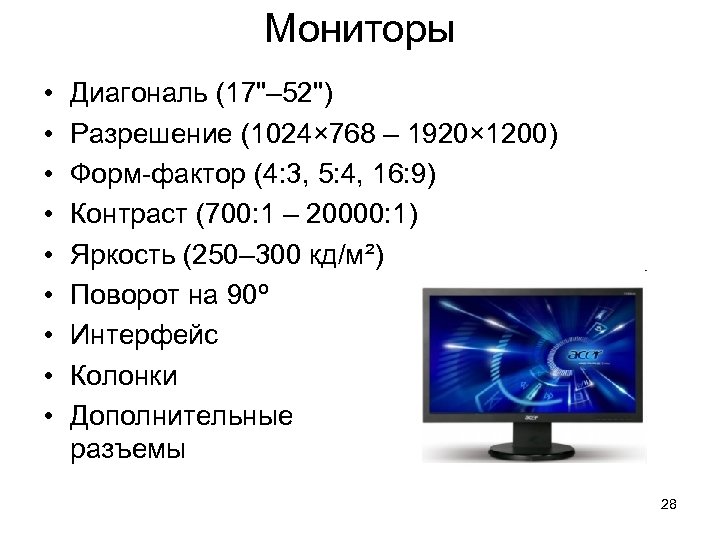

Мониторы • • • Диагональ (17"– 52") Разрешение (1024× 768 – 1920× 1200) Форм-фактор (4: 3, 5: 4, 16: 9) Контраст (700: 1 – 20000: 1) Яркость (250– 300 кд/м²) Поворот на 90º Интерфейс Колонки Дополнительные разъемы 28

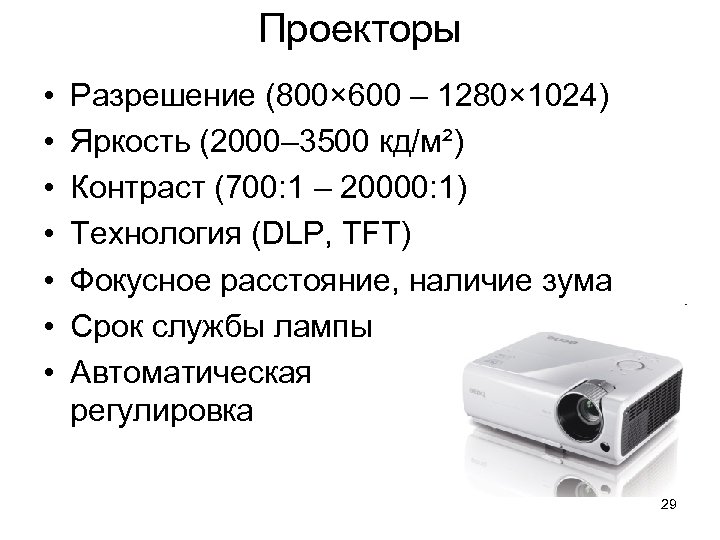

Проекторы • • Разрешение (800× 600 – 1280× 1024) Яркость (2000– 3500 кд/м²) Контраст (700: 1 – 20000: 1) Технология (DLP, TFT) Фокусное расстояние, наличие зума Срок службы лампы Автоматическая регулировка 29

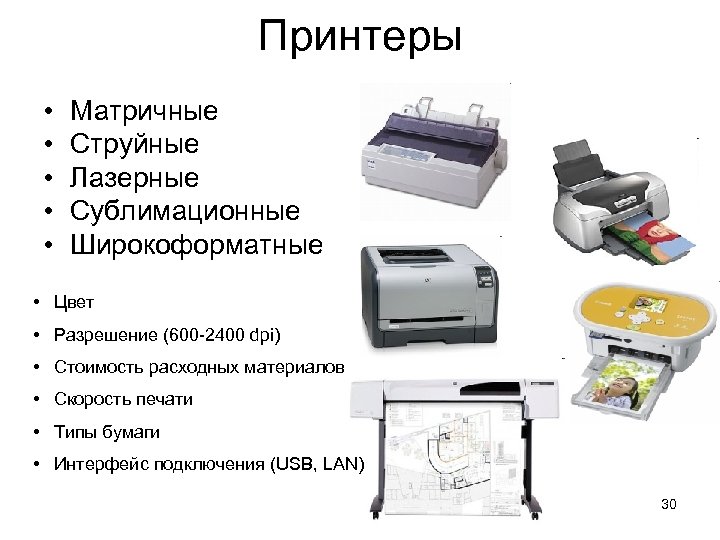

Принтеры • • • Матричные Струйные Лазерные Сублимационные Широкоформатные • Цвет • Разрешение (600 -2400 dpi) • Стоимость расходных материалов • Скорость печати • Типы бумаги • Интерфейс подключения (USB, LAN) 30

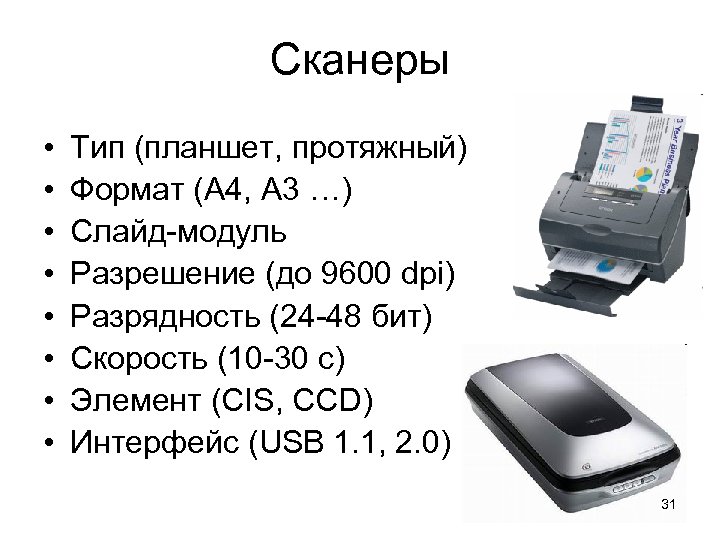

Сканеры • • Тип (планшет, протяжный) Формат (A 4, A 3 …) Слайд-модуль Разрешение (до 9600 dpi) Разрядность (24 -48 бит) Скорость (10 -30 с) Элемент (CIS, CCD) Интерфейс (USB 1. 1, 2. 0) 31

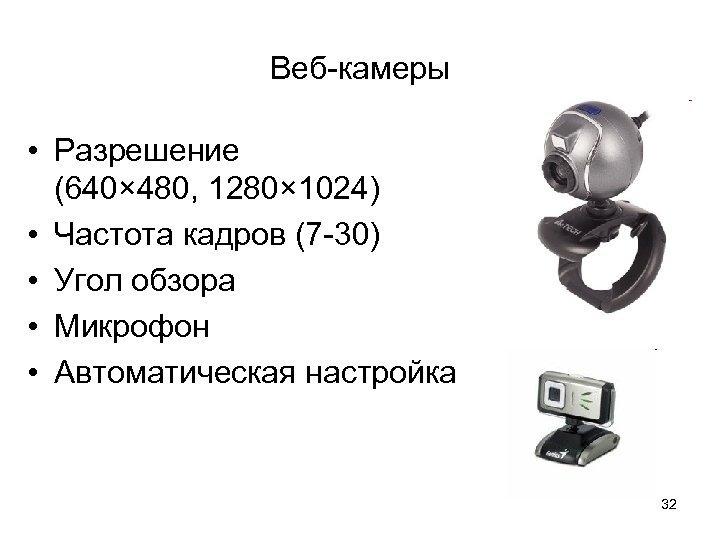

Веб-камеры • Разрешение (640× 480, 1280× 1024) • Частота кадров (7 -30) • Угол обзора • Микрофон • Автоматическая настройка 32

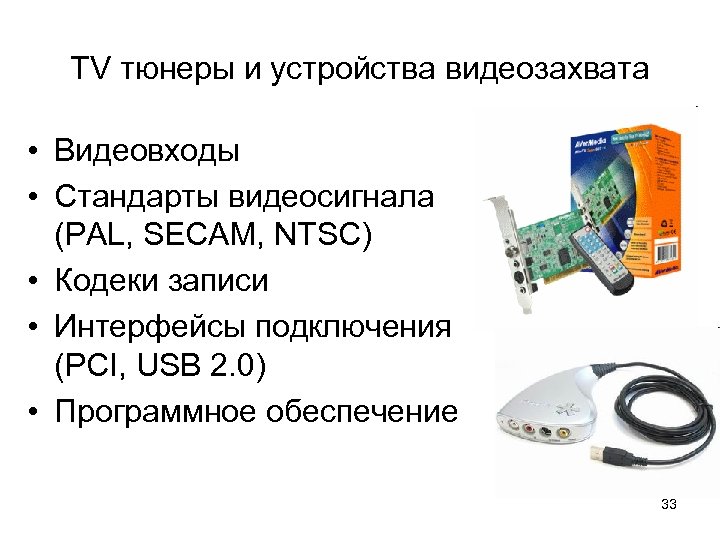

TV тюнеры и устройства видеозахвата • Видеовходы • Стандарты видеосигнала (PAL, SECAM, NTSC) • Кодеки записи • Интерфейсы подключения (PCI, USB 2. 0) • Программное обеспечение 33

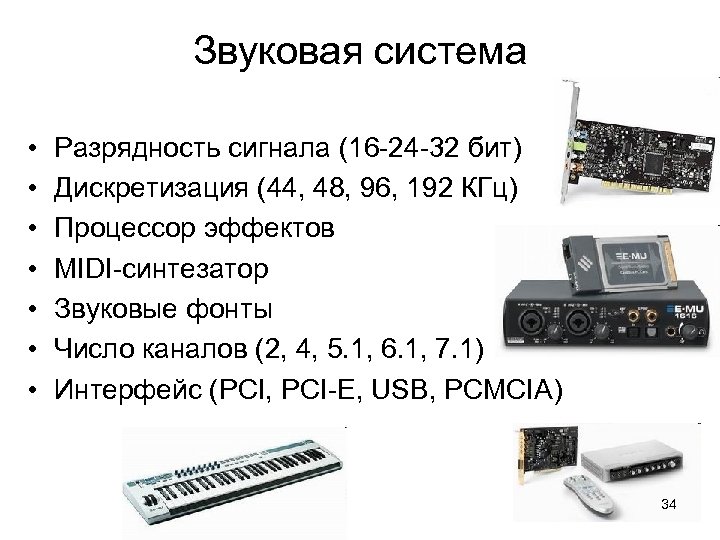

Звуковая система • • Разрядность сигнала (16 -24 -32 бит) Дискретизация (44, 48, 96, 192 КГц) Процессор эффектов MIDI-синтезатор Звуковые фонты Число каналов (2, 4, 5. 1, 6. 1, 7. 1) Интерфейс (PCI, PCI-E, USB, PCMCIA) 34

Акустические системы • • • Число каналов (2, 2. 1, 5. 1) Мощность усилителя Частотные характеристики (20 -20 000) Равномерность характеристик по частотам Регулировки тембров Число и типы аудио входов 35

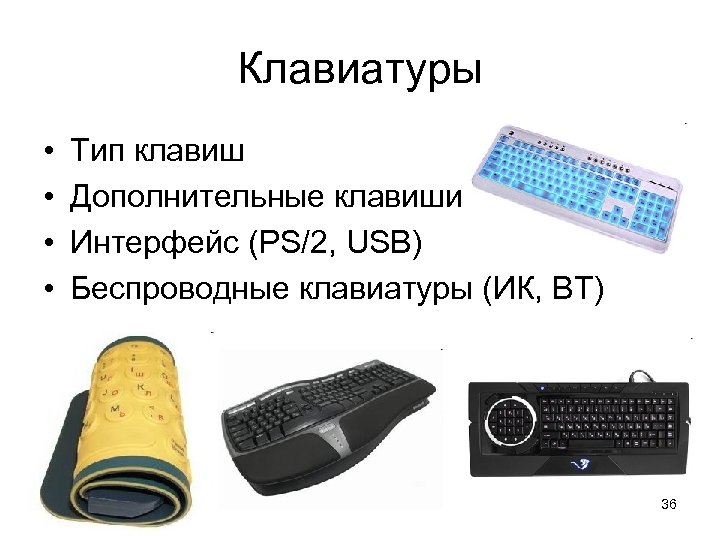

Клавиатуры • • Тип клавиш Дополнительные клавиши Интерфейс (PS/2, USB) Беспроводные клавиатуры (ИК, BT) 36

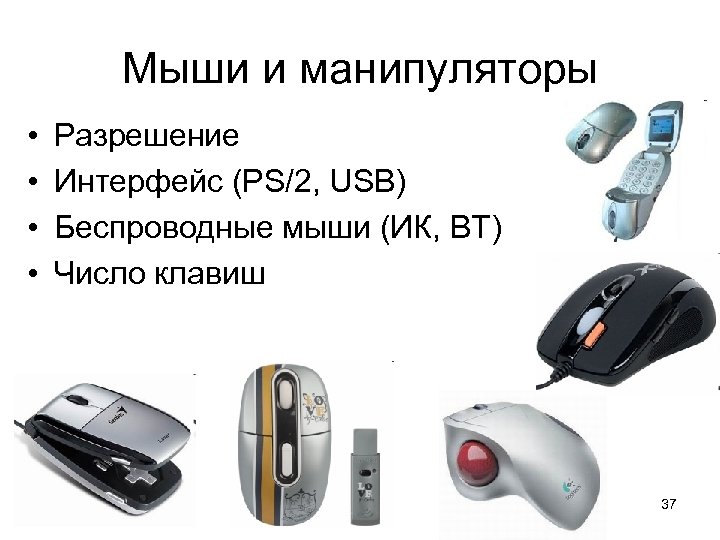

Мыши и манипуляторы • • Разрешение Интерфейс (PS/2, USB) Беспроводные мыши (ИК, BT) Число клавиш 37

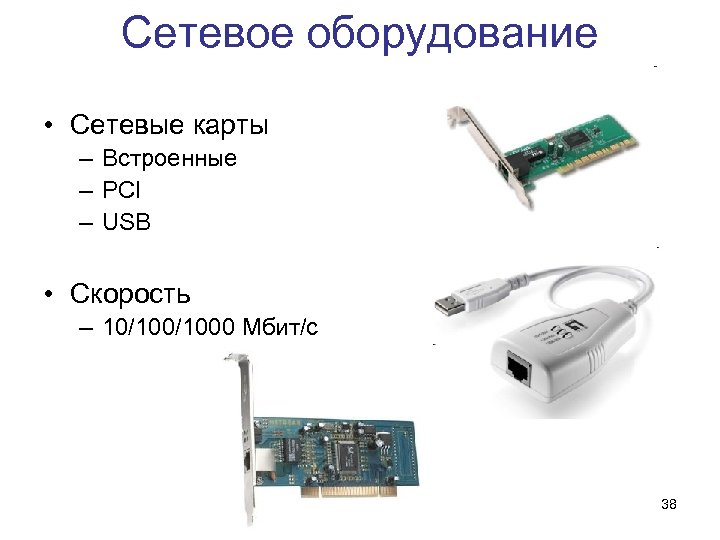

Сетевое оборудование • Сетевые карты – Встроенные – PCI – USB • Скорость – 10/1000 Мбит/с 38

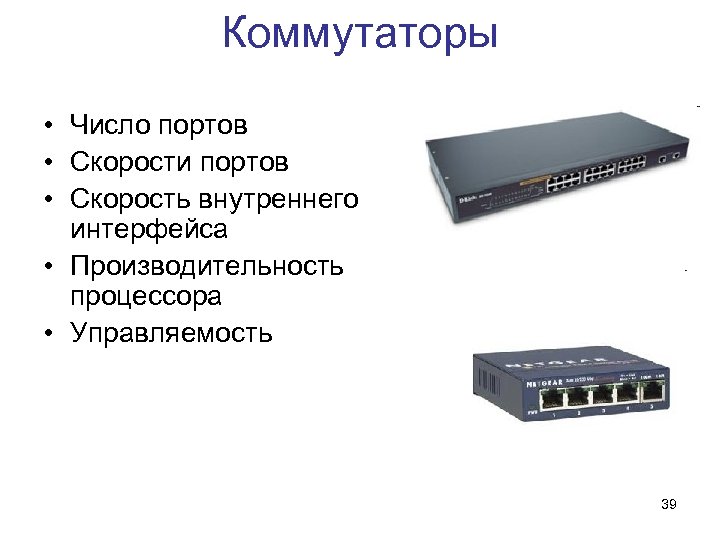

Коммутаторы • Число портов • Скорости портов • Скорость внутреннего интерфейса • Производительность процессора • Управляемость 39

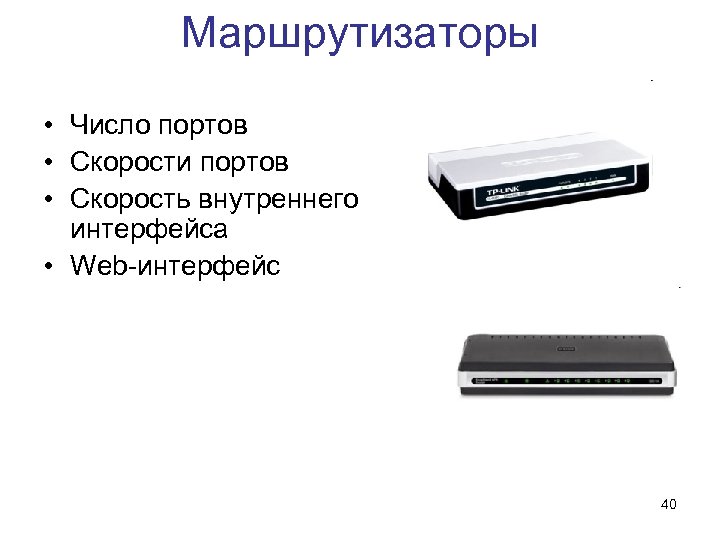

Маршрутизаторы • Число портов • Скорости портов • Скорость внутреннего интерфейса • Web-интерфейс 40

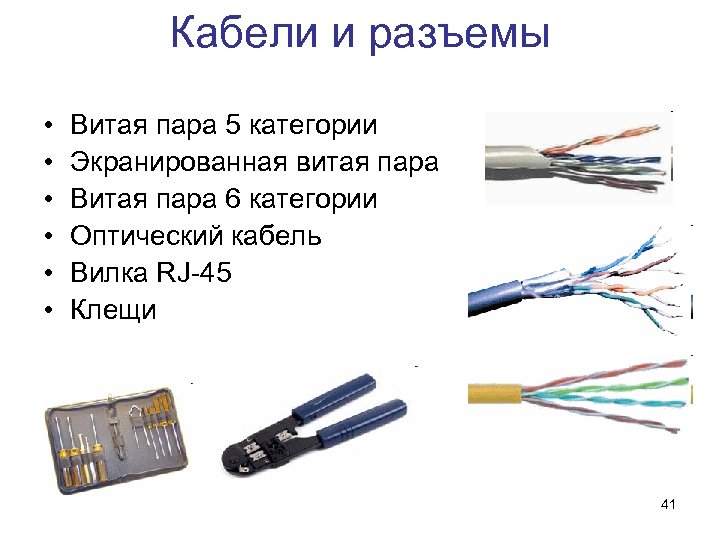

Кабели и разъемы • • • Витая пара 5 категории Экранированная витая пара Витая пара 6 категории Оптический кабель Вилка RJ-45 Клещи 41

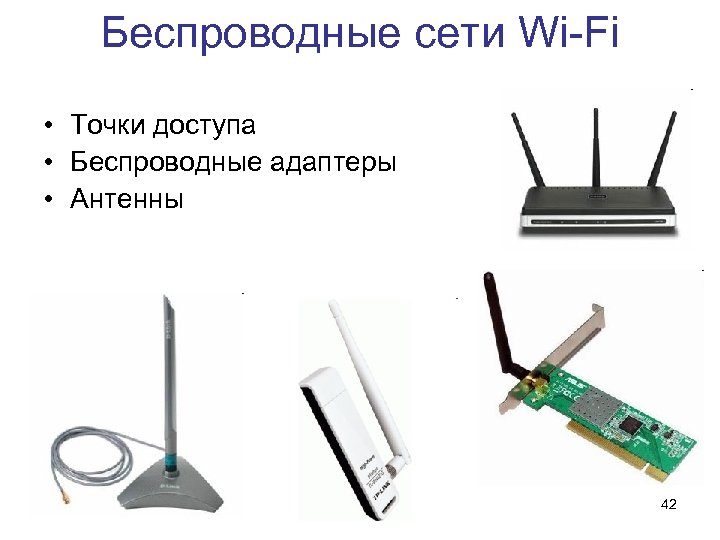

Беспроводные сети Wi-Fi • Точки доступа • Беспроводные адаптеры • Антенны 42

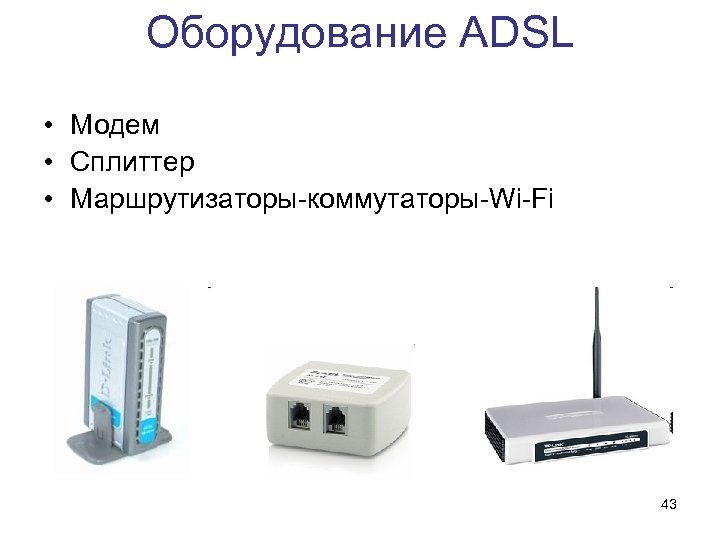

Оборудование ADSL • Модем • Сплиттер • Маршрутизаторы-коммутаторы-Wi-Fi 43

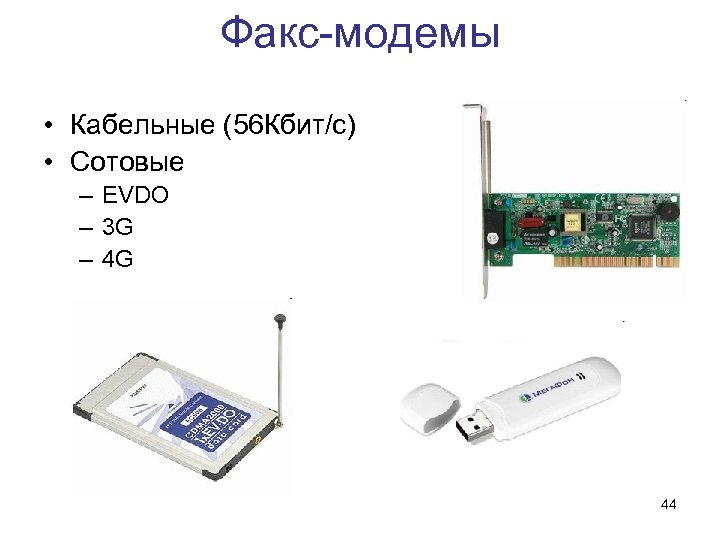

Факс-модемы • Кабельные (56 Кбит/с) • Сотовые – EVDO – 3 G – 4 G 44
