Аппарат ИВЛ Inspiration LS Производители ИВЛ 2

Аппарат ИВЛ Inspiration LS

Производители ИВЛ 2

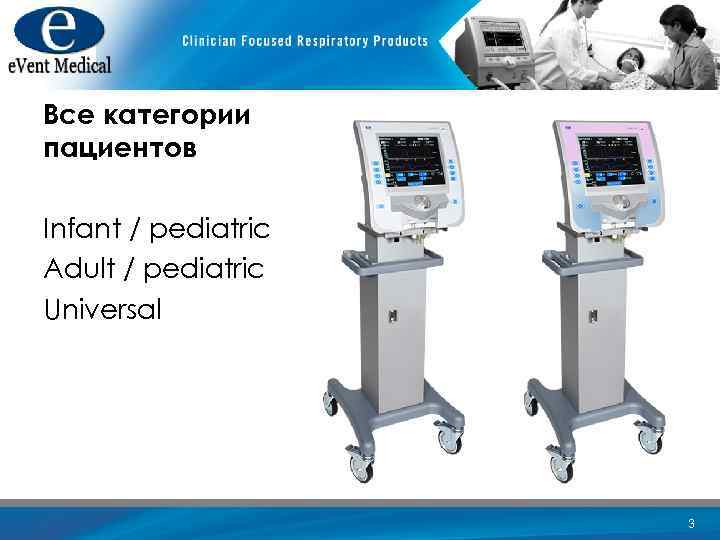

Все категории пациентов Infant / pediatric Adult / pediatric Universal 3

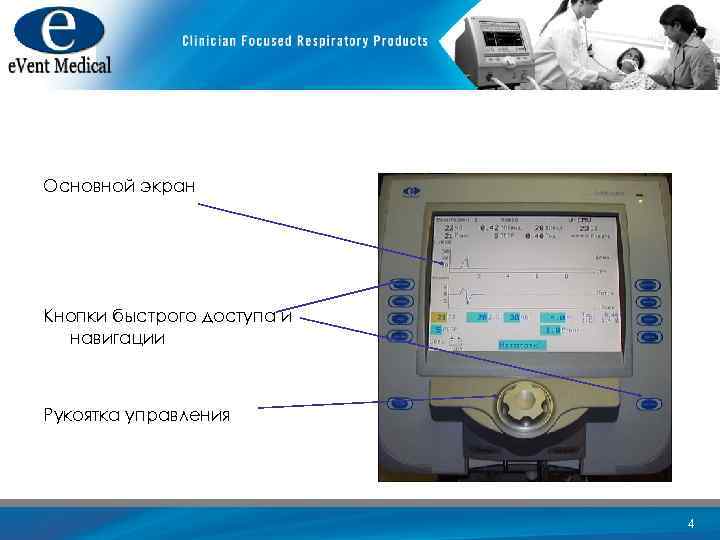

Основной экран Кнопки быстрого доступа и навигации Рукоятка управления 4

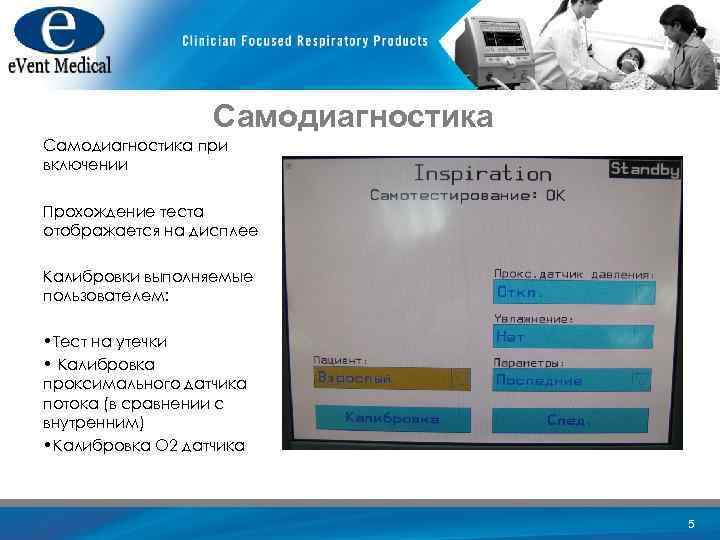

Самодиагностика при включении Прохождение теста отображается на дисплее Калибровки выполняемые пользователем: • Тест на утечки • Калибровка проксимального датчика потока (в сравнении с внутренним) • Калибровка О 2 датчика 5

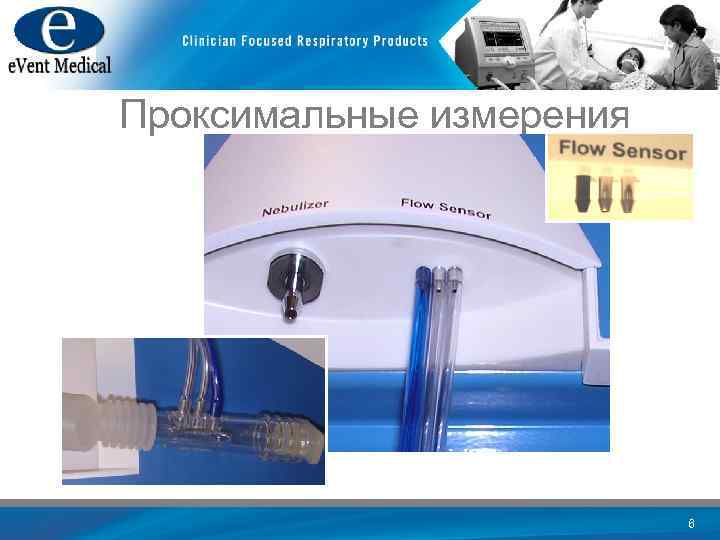

Проксимальные измерения 6

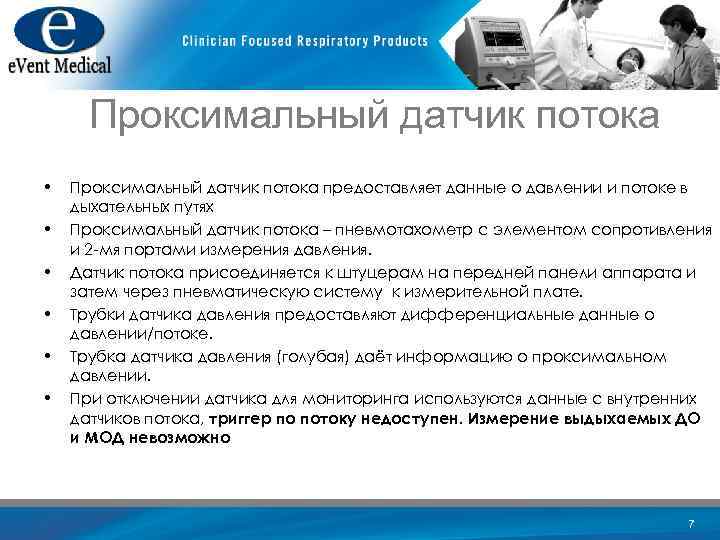

Проксимальный датчик потока • • • Проксимальный датчик потока предоставляет данные о давлении и потоке в дыхательных путях Проксимальный датчик потока – пневмотахометр с элементом сопротивления и 2 -мя портами измерения давления. Датчик потока присоединяется к штуцерам на передней панели аппарата и затем через пневматическую систему к измерительной плате. Трубки датчика давления предоставляют дифференциальные данные о давлении/потоке. Трубка датчика давления (голубая) даёт информацию о проксимальном давлении. При отключении датчика для мониторинга используются данные с внутренних датчиков потока, триггер по потоку недоступен. Измерение выдыхаемых ДО и МОД невозможно 7

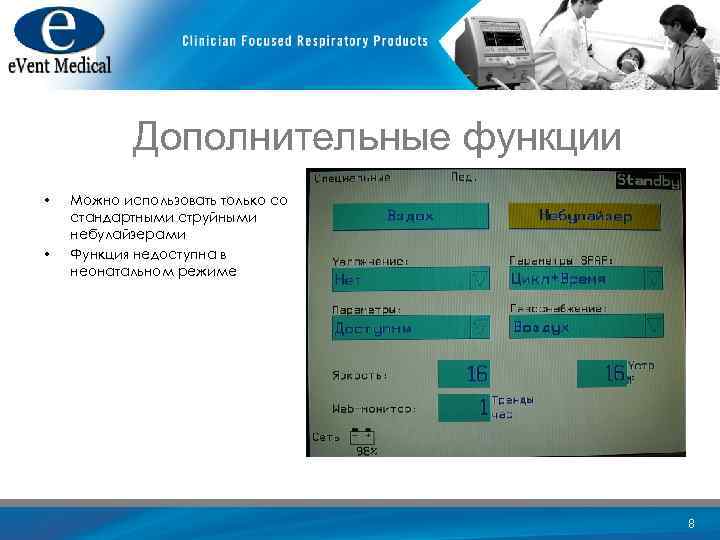

Дополнительные функции • • Можно использовать только со стандартными струйными небулайзерами Функция недоступна в неонатальном режиме 8

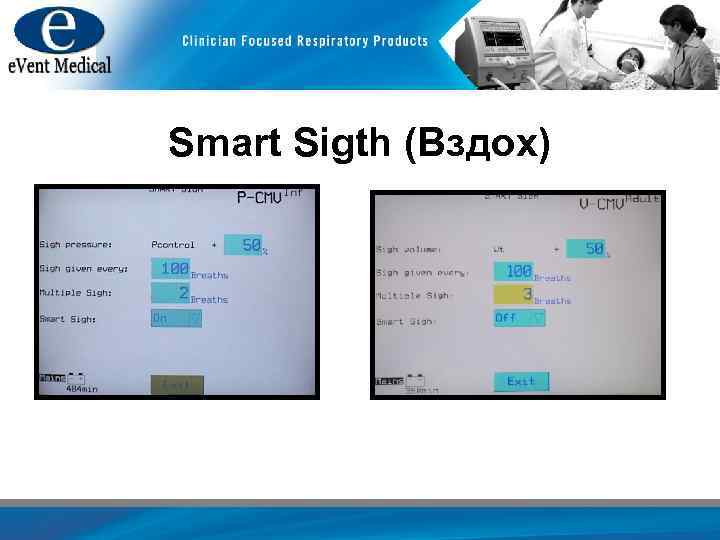

Smart Sigth (Вздох)

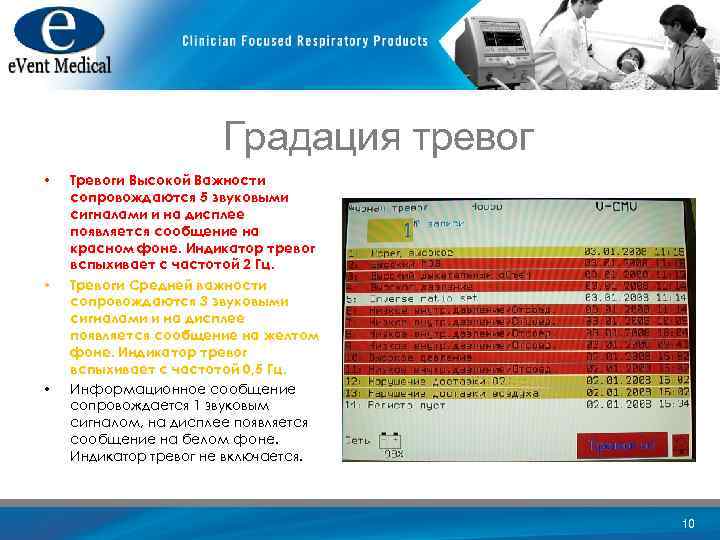

Градация тревог • • • Тревоги Высокой Важности сопровождаются 5 звуковыми сигналами и на дисплее появляется сообщение на красном фоне. Индикатор тревог вспыхивает с частотой 2 Гц. Тревоги Средней важности сопровождаются 3 звуковыми сигналами и на дисплее появляется сообщение на желтом фоне. Индикатор тревог вспыхивает с частотой 0, 5 Гц. Информационное сообщение сопровождается 1 звуковым сигналом, на дисплее появляется сообщение на белом фоне. Индикатор тревог не включается. 10

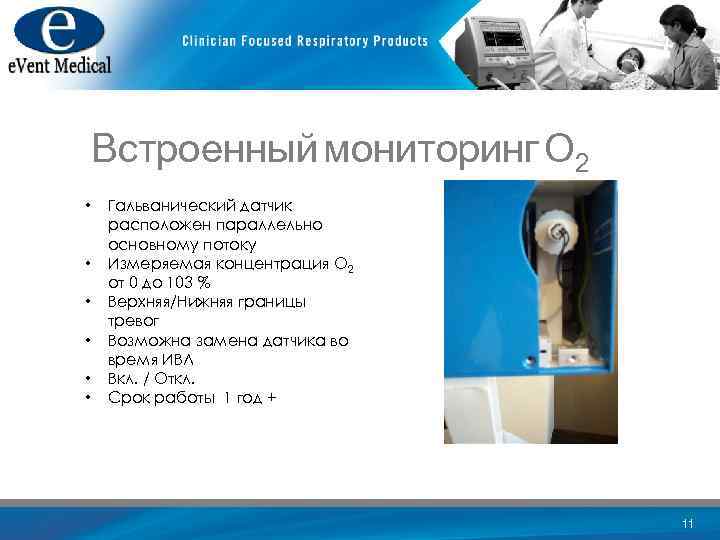

Встроенный мониторинг O 2 • • • Гальванический датчик расположен параллельно основному потоку Измеряемая концентрация О 2 от 0 до 103 % Верхняя/Нижняя границы тревог Возможна замена датчика во время ИВЛ Вкл. / Откл. Срок работы 1 год + 11

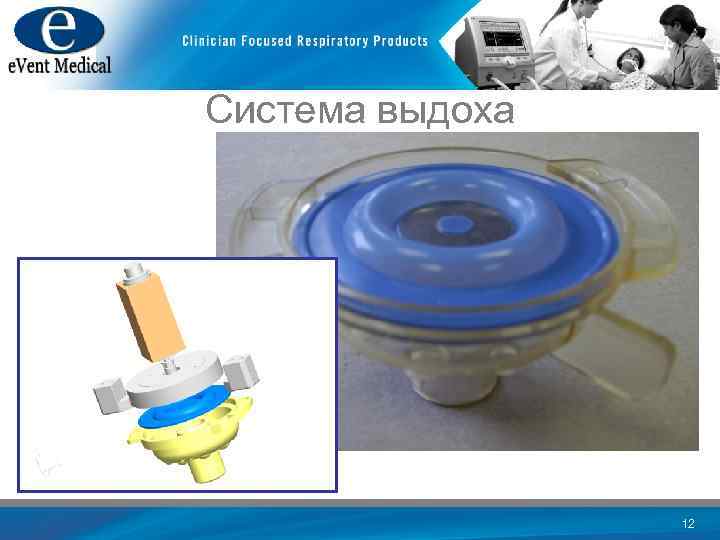

Система выдоха 12

Система выдоха • • Система выдоха состоит из внутреннего пропорционального клапана и наружной мембраны и крышки. Пропорциональный клапан выдоха управляется микропроцессором для регулирования силы прижатия наружной мембраны и, следовательно, создания давления в дыхательном контуре пациента. Наружная мембрана и крышка используются для герметизации системы Активный клапан выдоха позволяет сохранить возможность спонтанного дыхания больного во время проведения ИВЛ. 13

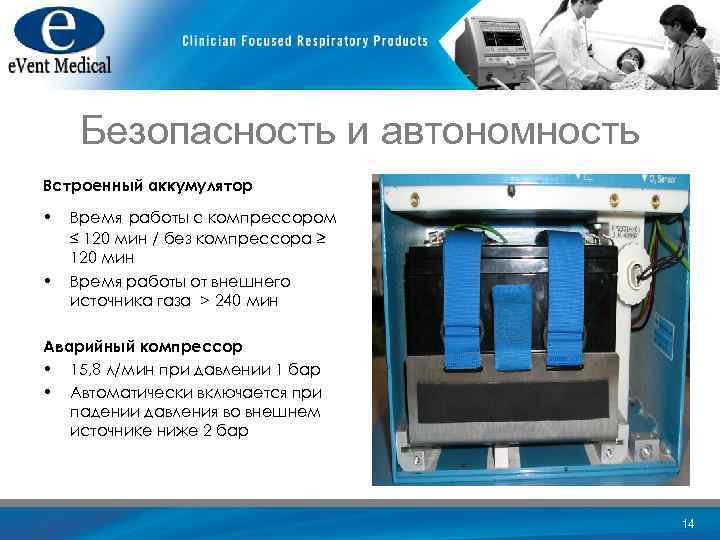

Безопасность и автономность Встроенный аккумулятор • • Время работы с компрессором ≤ 120 мин / без компрессора ≥ 120 мин Время работы от внешнего источника газа > 240 мин Аварийный компрессор • 15, 8 л/мин при давлении 1 бар • Автоматически включается при падении давления во внешнем источнике ниже 2 бар 14

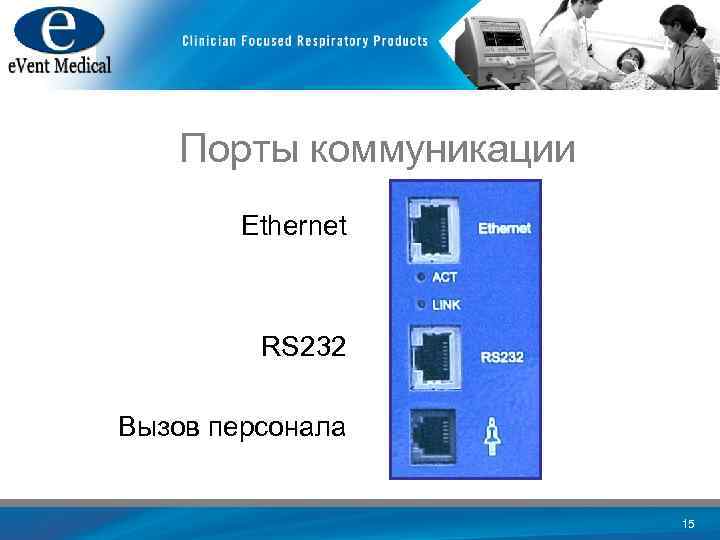

Порты коммуникации Ethernet RS 232 Вызов персонала 15

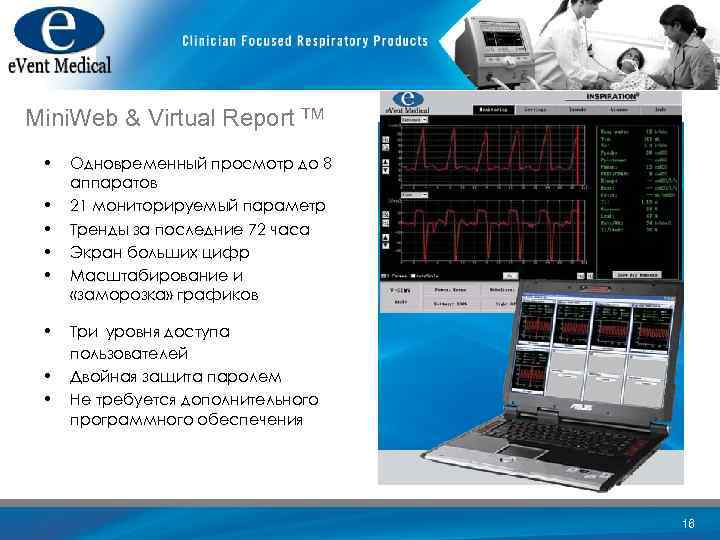

Mini. Web & Virtual Report TM • • Одновременный просмотр до 8 аппаратов 21 мониторируемый параметр Тренды за последние 72 часа Экран больших цифр Масштабирование и «заморозка» графиков Три уровня доступа пользователей Двойная защита паролем Не требуется дополнительного программного обеспечения 16

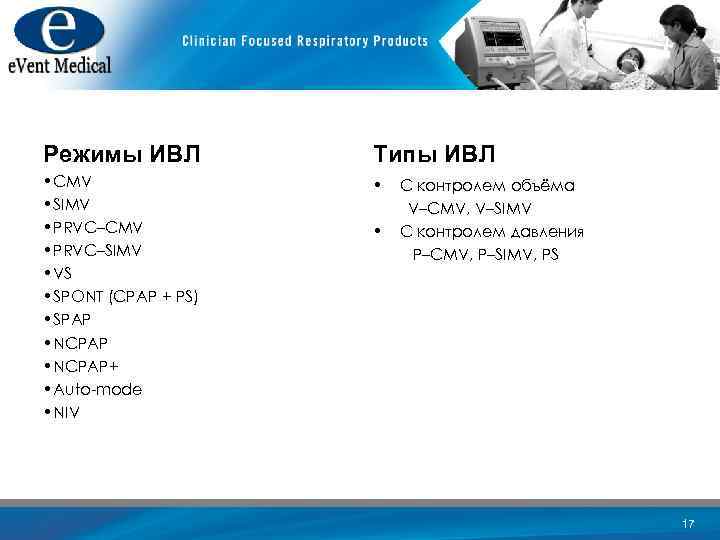

Режимы ИВЛ Типы ИВЛ • CMV • SIMV • PRVC–CMV • PRVC–SIMV • VS • SPONT (CPAP + PS) • SPAP • NCPAP+ • Auto-mode • NIV • • С контролем объёма V–CMV, V–SIMV С контролем давления P–CMV, P–SIMV, PS 17

20
