АО Rīgas Siltums Проекты по использованию биотоплива

АО ‘Rīgas Siltums’

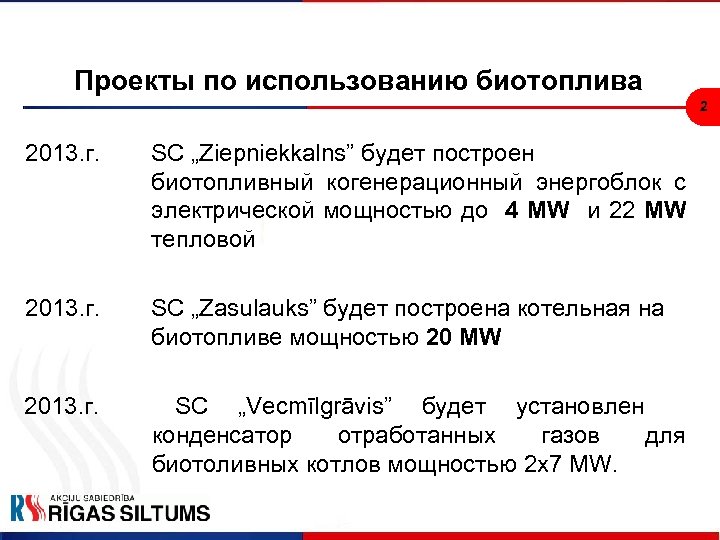

Проекты по использованию биотоплива 2 2013. г. SC „Ziepniekkalns” будет построен биотопливный когенерационный энергоблок с электрической мощностью до 4 MW и 22 MW тепловой 2013. г. SC „Zasulauks” будет построена котельная на биотопливе мощностью 20 MW 2013. г. SC „Vecmīlgrāvis” будет установлен конденсатор отработанных газов для биотоливных котлов мощностью 2 x 7 MW.

Установка конденсатора отработанного газа для биотопливного котла SC „Vecmīlgrāvis” 3 n n n n Прирост КПД котла, % до 109 Экономия расхода газа, тысяч. отн. м³/в год 1 457 Снижение потребления щепы, сып. м³/в год 9 079 CO 2 сокращения выбросов, тысяч. квот/в год 2, 7 Реализация проекта с 2012. г. мая до 2013. г. Апреля Инвестиции 0, 53 мил. евро Окупоемость 1, 3 года

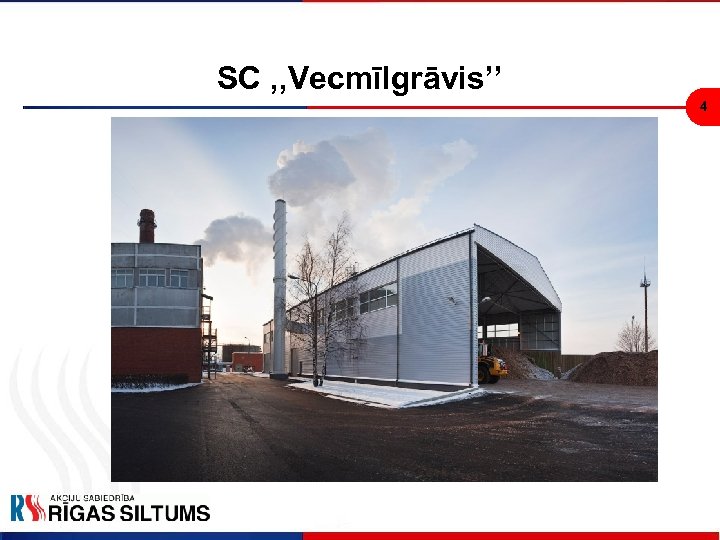

SC , , Vecmīlgrāvis’’ 4

Установка конденсатора для биотопливных котлов SC „Vecmīlgrāvis” 5

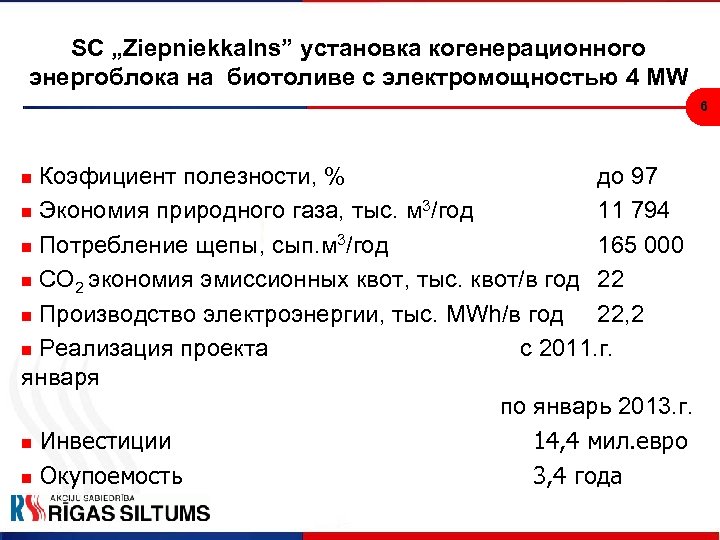

SC „Ziepniekkalns” установка когенерационного энергоблока на биотоливе с электромощностью 4 MW 6 Коэфициент полезности, % до 97 n Экономия природного газа, тыс. м 3/год 11 794 n Потребление щепы, сып. м 3/год 165 000 n CO 2 экономия эмиссионных квот, тыс. квот/в год 22 n Производство электроэнергии, тыс. MWh/в год 22, 2 n Реализация проекта с 2011. г. января по январь 2013. г. n Инвестиции 14, 4 мил. евро n Окупоемость 3, 4 года n

SC „Ziepniekkalns” строительство когенерационного энергоблока на биотоливе с электромощностью 4 MW 7

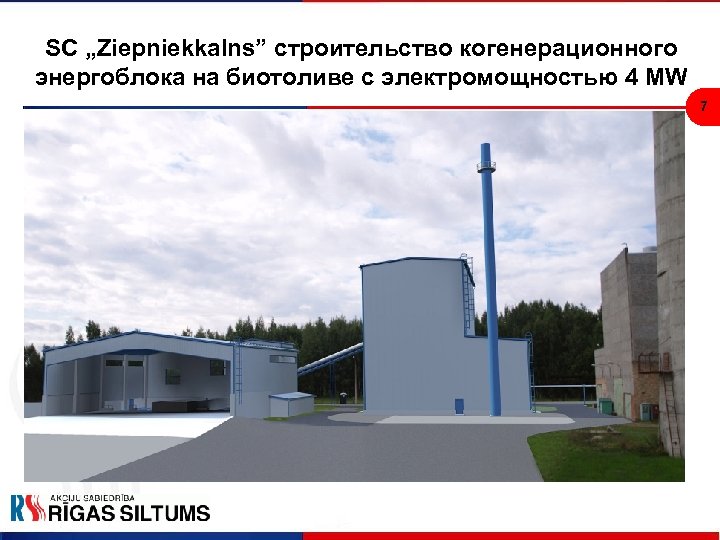

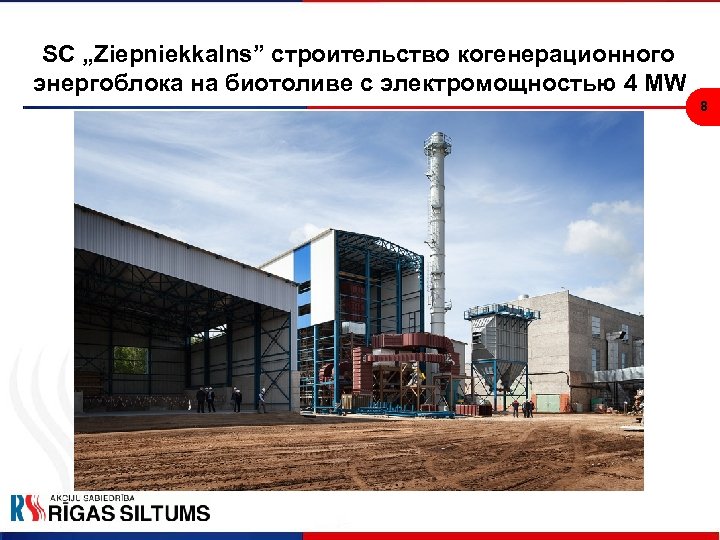

SC „Ziepniekkalns” строительство когенерационного энергоблока на биотоливе с электромощностью 4 MW 8

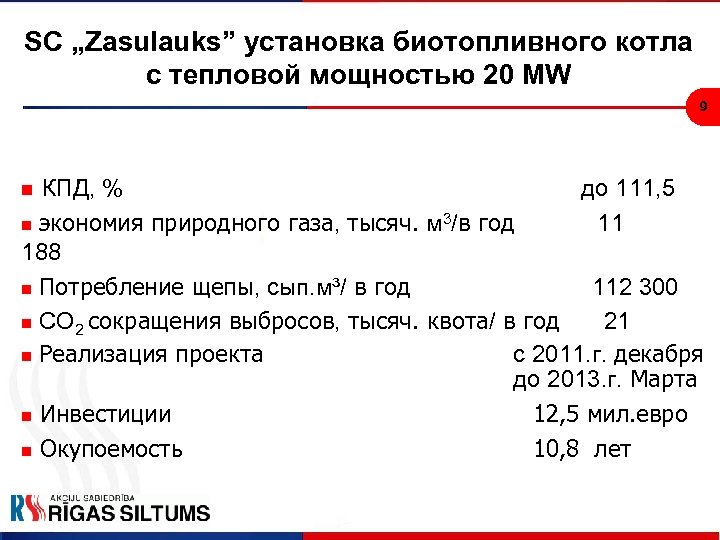

SC „Zasulauks” установка биотопливного котла с тепловой мощностью 20 MW 9 КПД, % до 111, 5 n экономия природного газа, тысяч. м 3/в год 11 188 n Потребление щепы, сып. м³/ в год 112 300 n CO 2 сокращения выбросов, тысяч. квота/ в год 21 n Реализация проекта с 2011. г. декабря до 2013. г. Марта n Инвестиции 12, 5 мил. евро n Окупоемость 10, 8 лет n

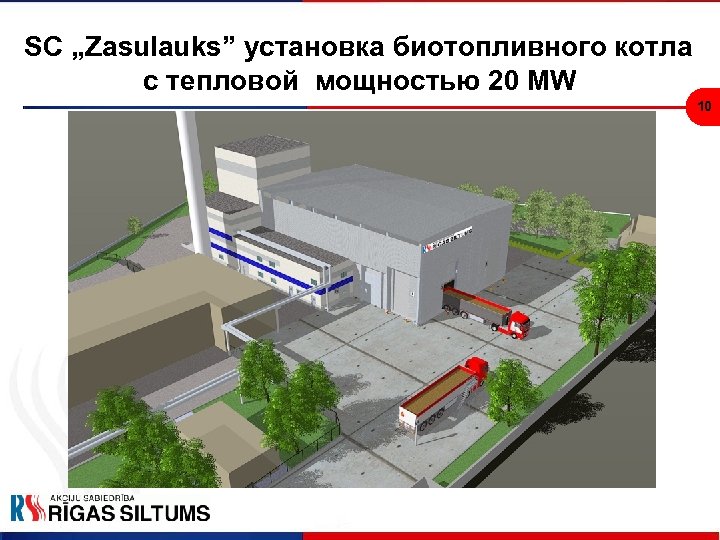

SC „Zasulauks” установка биотопливного котла с тепловой мощностью 20 MW 10

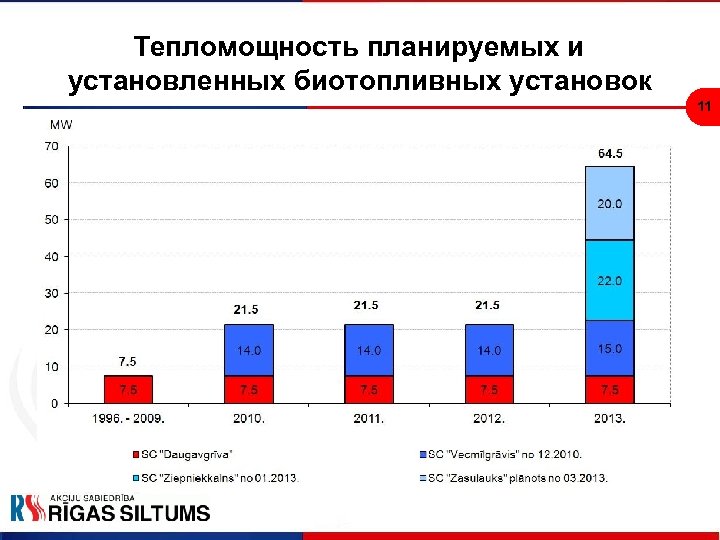

Тепломощность планируемых и установленных биотопливных установок 11

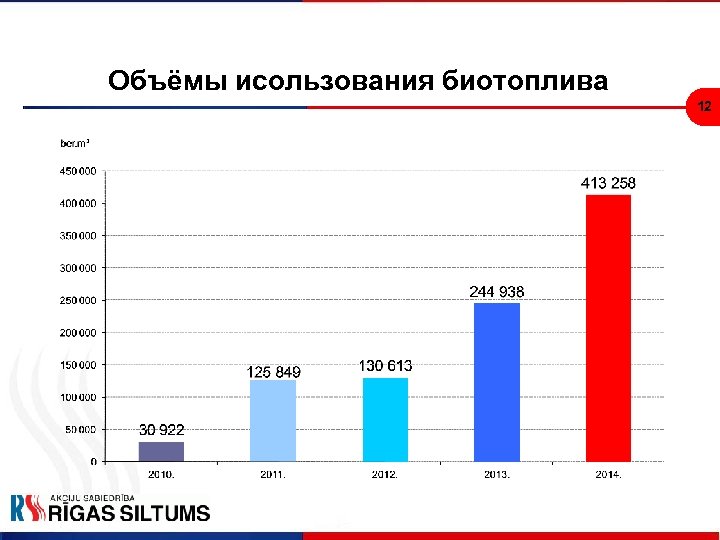

Объёмы исользования биотоплива 12

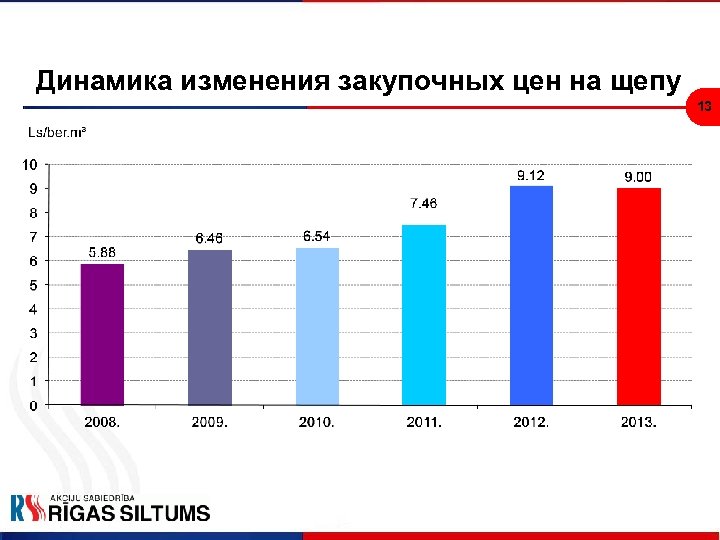

Динамика изменения закупочных цен на щепу 13

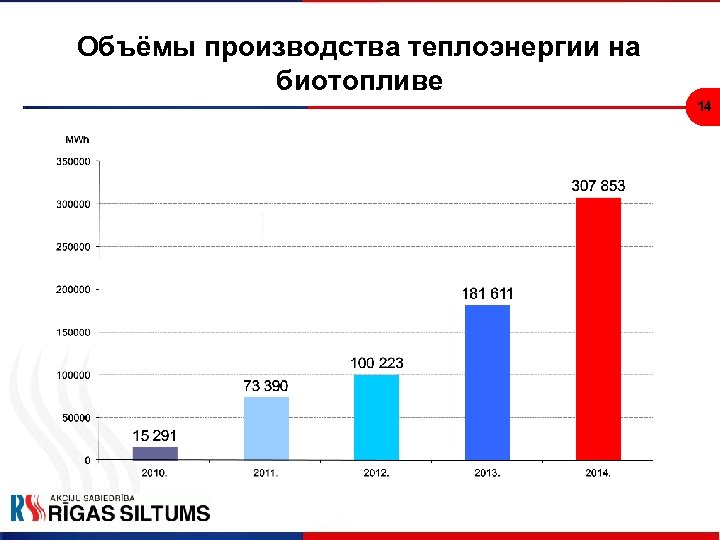

Объёмы производства теплоэнергии на биотопливе 14

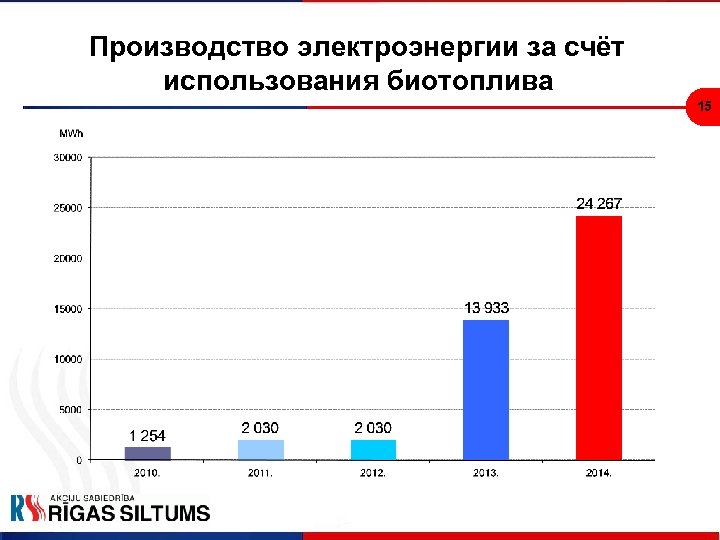

Производство электроэнергии за счёт использования биотоплива 15

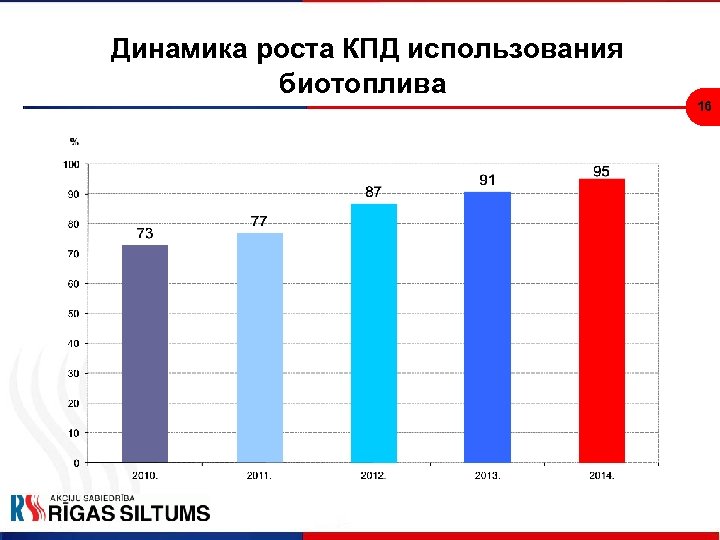

Динамика роста КПД использования биотоплива 16

Доля использования биотоплива как источника тепла в балансе производства AS „RĪGAS SILTUMS” 17

Доля использования биотоплива в Рижской централизованной системе отопления 18

Теплосети

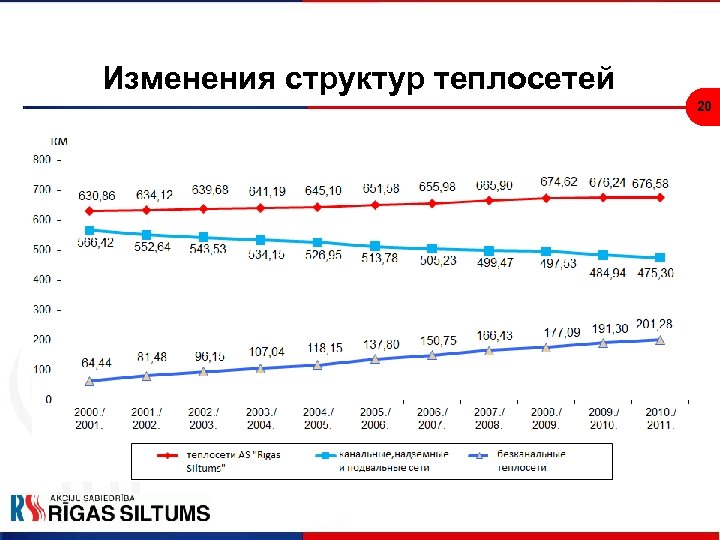

Изменения структур теплосетей 20

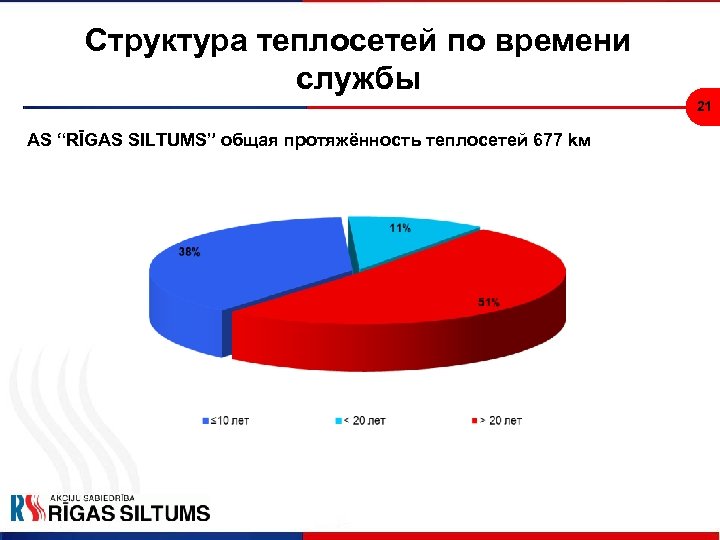

Структура теплосетей по времени службы 21 AS “RĪGAS SILTUMS” общая протяжённость теплосетей 677 kм

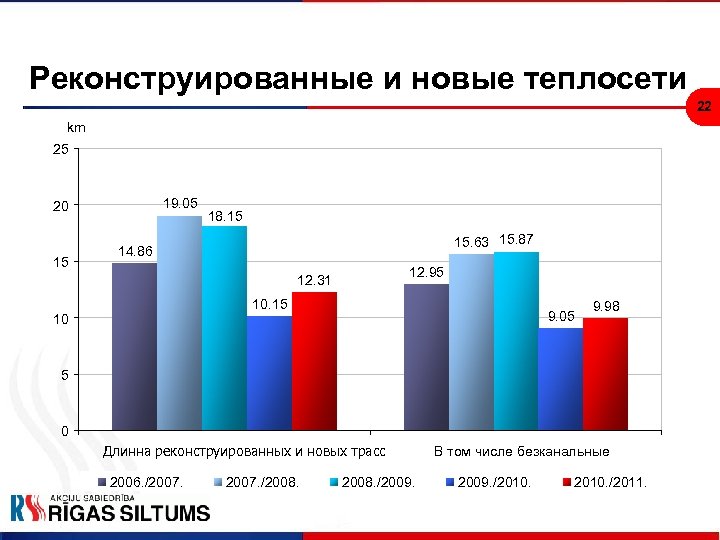

Реконструированные и новые теплосети 22 km 25 19. 05 20 15 18. 15 15. 63 15. 87 14. 86 12. 95 12. 31 10. 15 10 9. 05 9. 98 5 0 Длинна реконструированных и новых трасс 2006. /2007. /2008. /2009. В том числе безканальные 2009. /2010. /2011.

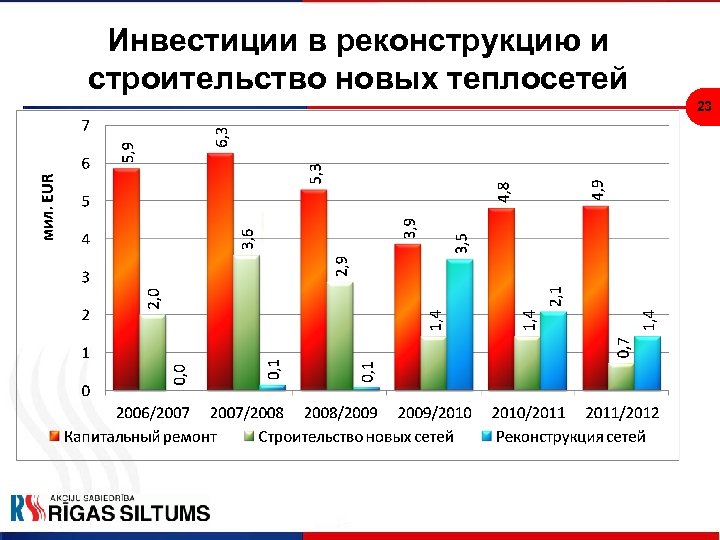

Инвестиции в реконструкцию и строительство новых теплосетей 23

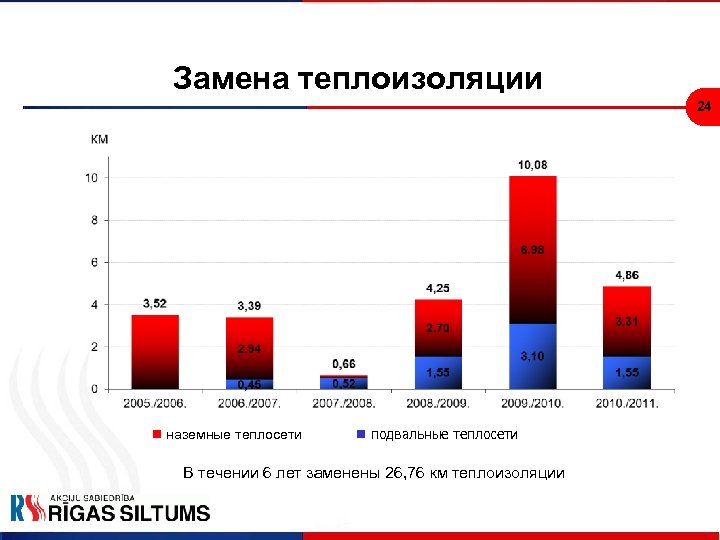

Замена теплоизоляции 24 n наземные теплосети n подвальные теплосети В течении 6 лет заменены 26, 76 км теплоизоляции

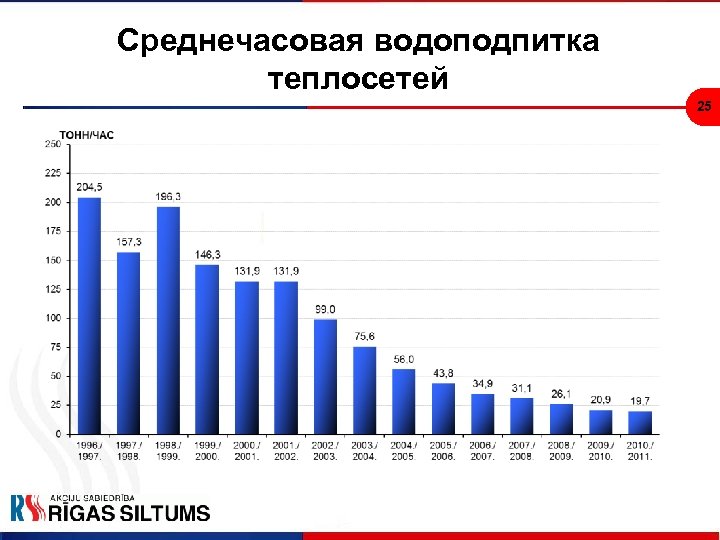

Среднечасовая водоподпитка теплосетей 25

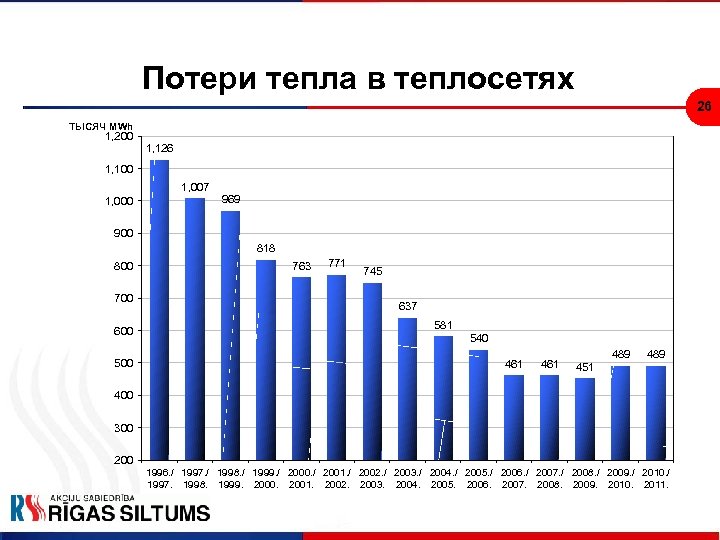

Потери тепла в теплосетях 26 ТЫСЯЧ MWh 1, 200 1, 126 1, 100 1, 007 1, 000 969 900 818 800 700 600 500 763 771 745 637 581 540 461 489 451 400 300 200 1996. / 1997. / 1998. / 1999. / 2000. / 2001. / 2002. / 2003. / 2004. / 2005. / 2006. / 2007. / 2008. / 2009. / 2010. / 1997. 1998. 1999. 2000. 2001. 2002. 2003. 2004. 2005. 2006. 2007. 2008. 2009. 2010. 2011.

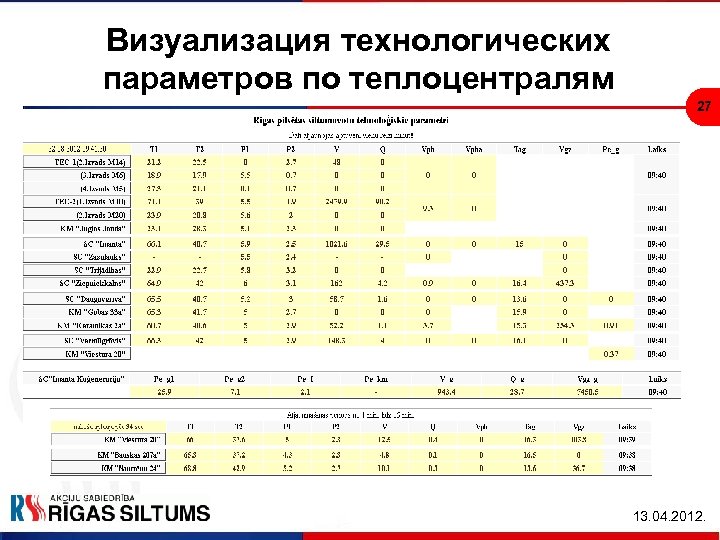

Визуализация технологических параметров по теплоцентралям 27 13. 04. 2012.

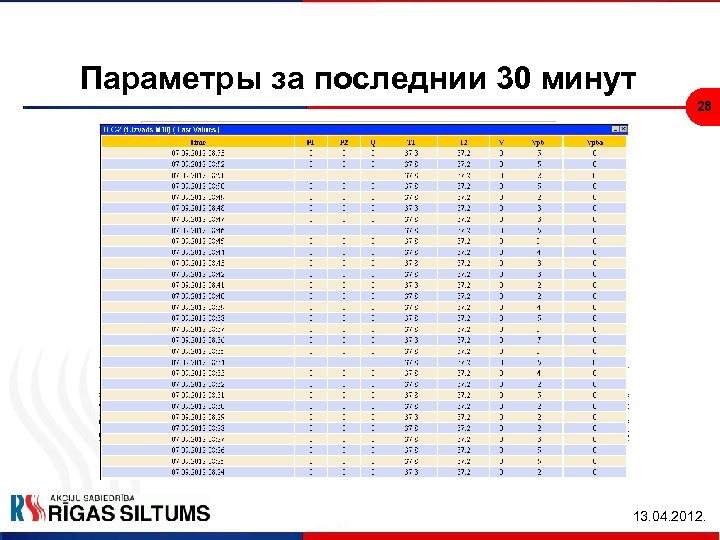

Параметры за последнии 30 минут 28 13. 04. 2012.

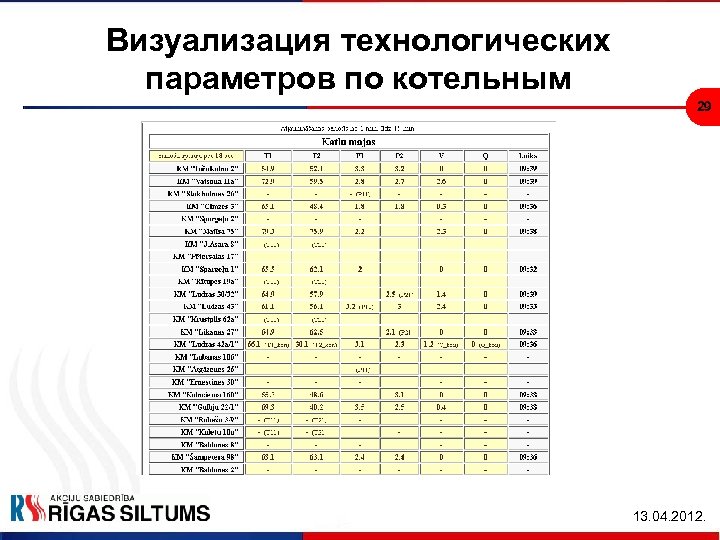

Визуализация технологических параметров по котельным 29 13. 04. 2012.

Визуализация технологических параметров по индивидуальным теплоузлам и камерам 30 13. 04. 2012.

Система сбора данных с тепловых счетчиков абонентов АО «RĪGAS SILTUMS»

Описание системы 32 § Bi-directional фиксированная радиосеть § Всеми системными узлами управляет NMS § Интерфейс с Oracle базой данных Легенда: NMS Система Сетевая Административная (Network Management System) EP Конечная точка (Endpoint) RP Повторитель (Repeater) BTS Станция Базового Приемопередатчика (Base Transceiver Station)

Системные компоненты 33 § Приложение NMS установленно на сервере HP § Base Stations и Repeaters устанавливаются на дымоходах, мачтах или крышах зданий BTS/RP § Endpoints устанавливается возле теплосчетчиков EP

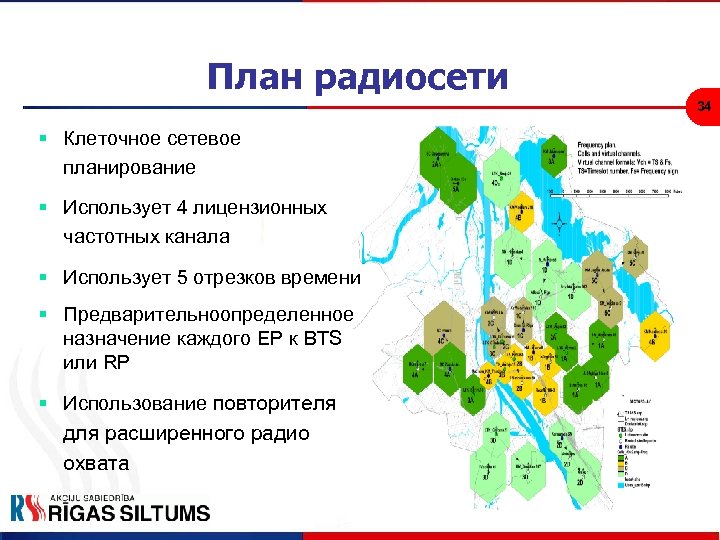

План радиосети 34 § Клеточное сетевое планирование § Использует 4 лицензионных частотных канала § Использует 5 отрезков времени § Предварительноопределенное назначение каждого EP к BTS или RP § Использование повторителя для расширенного радио охвата

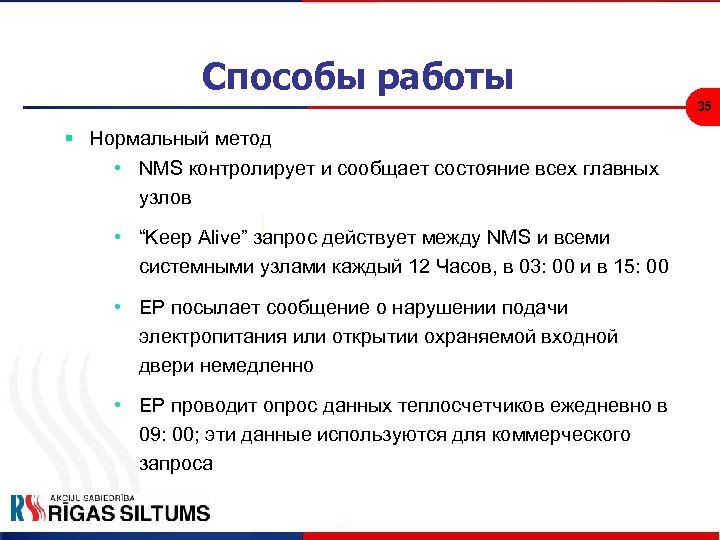

Способы работы 35 § Нормальный метод • NMS контролирует и сообщает состояние всех главных узлов • “Keep Alive” запрос действует между NMS и всеми системными узлами каждый 12 Часов, в 03: 00 и в 15: 00 • EP посылает сообщение о нарушении подачи электропитания или открытии охраняемой входной двери немедленно • EP проводит опрос данных теплосчетчиков ежедневно в 09: 00; эти данные используются для коммерческого запроса

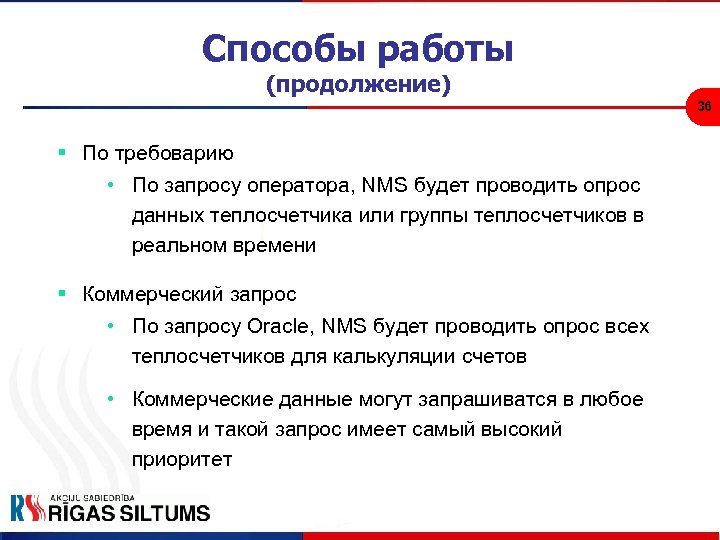

Способы работы (продолжение) 36 § По требоварию • По запросу оператора, NMS будет проводить опрос данных теплосчетчика или группы теплосчетчиков в реальном времени § Коммерческий запрос • По запросу Oracle, NMS будет проводить опрос всех теплосчетчиков для калькуляции счетов • Коммерческие данные могут запрашиватся в любое время и такой запрос имеет самый высокий приоритет

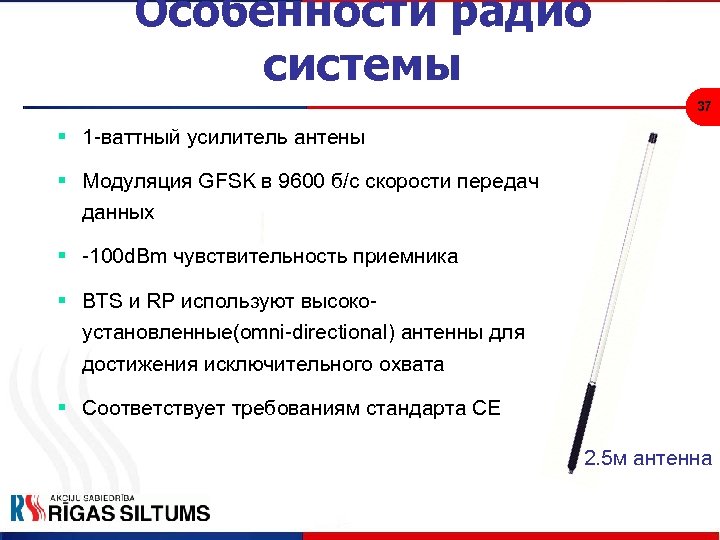

Особенности радио системы 37 § 1 -ваттный усилитель антены § Модуляция GFSK в 9600 б/с скорости передач данных § -100 d. Bm чувствительность приемника § BTS и RP используют высокоустановленные(omni-directional) антенны для достижения исключительного охвата § Соответствует требованиям стандарта CE 2. 5 м антенна

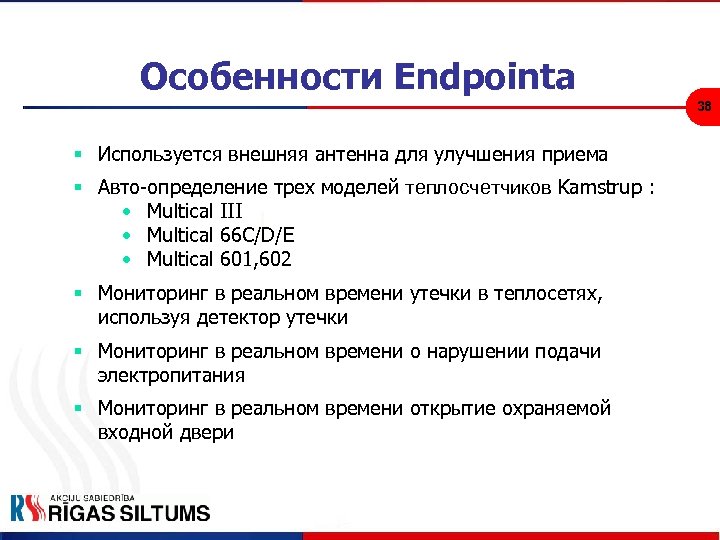

Особенности Endpointа 38 § Используется внешняя антенна для улучшения приема § Авто-определение трех моделей теплосчетчиков Kamstrup : • Multical III • Multical 66 C/D/E • Multical 601, 602 § Мониторинг в реальном времени утечки в теплосетях, используя детектор утечки § Мониторинг в реальном времени о нарушении подачи электропитания § Мониторинг в реальном времени открытие охраняемой входной двери

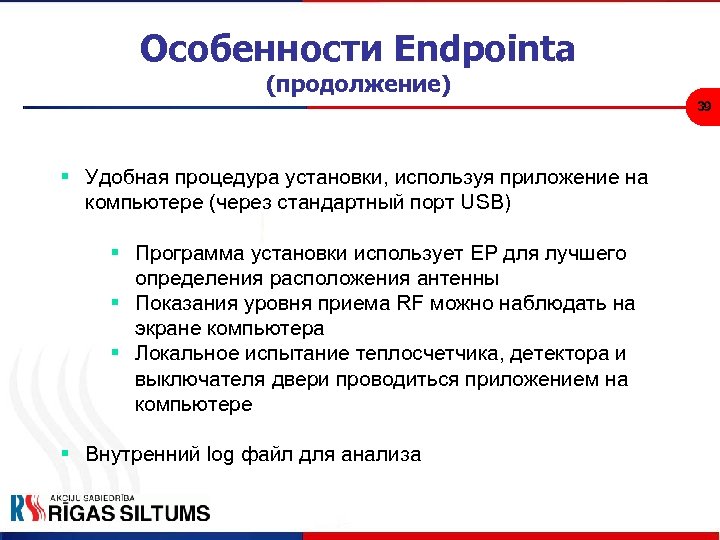

Особенности Endpointа (продолжение) 39 § Удобная процедура установки, используя приложение на компьютере (через стандартный порт USB) § Программа установки использует EP для лучшего определения расположения антенны § Показания уровня приема RF можно наблюдать на экране компьютера § Локальное испытание теплосчетчика, детектора и выключателя двери проводиться приложением на компьютере § Внутренний log файл для анализа

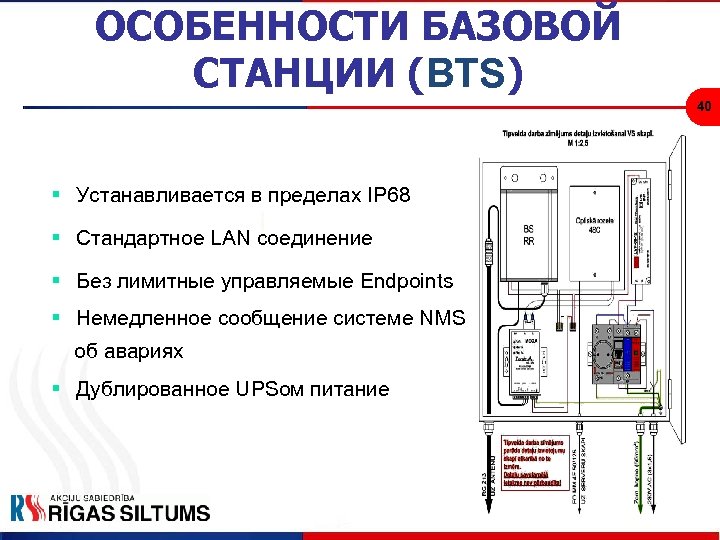

ОСОБЕННОСТИ БАЗОВОЙ СТАНЦИИ (BTS) 40 § Устанавливается в пределах IP 68 § Стандартное LAN соединение § Без лимитные управляемые Endpoints § Немедленное сообщение системе NMS об авариях § Дублированное UPSом питание

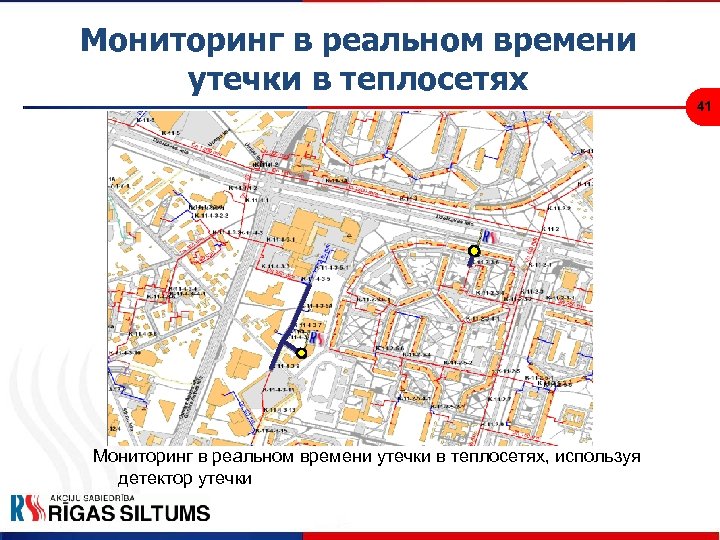

Мониторинг в реальном времени утечки в теплосетях 41 Мониторинг в реальном времени утечки в теплосетях, используя детектор утечки

Спасибо за внимание!
