АО «Каз. УМО и МЯ имени Абылай хана ВОЕННАЯ КАФЕДРА

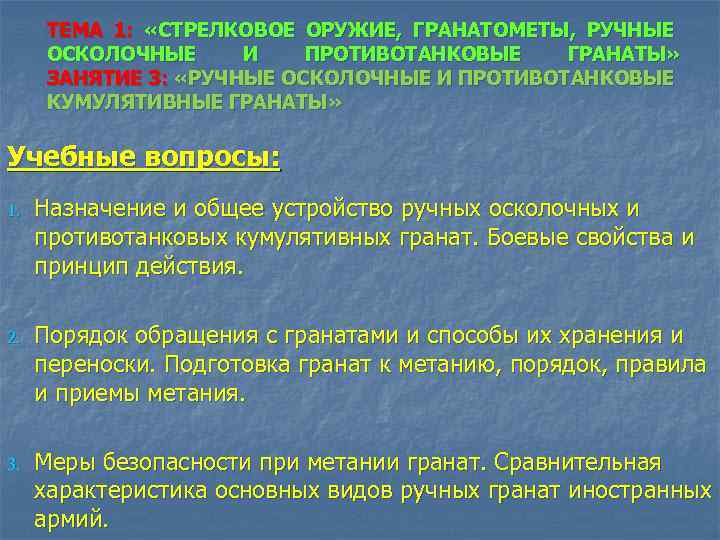

ТЕМА 1: «СТРЕЛКОВОЕ ОРУЖИЕ, ГРАНАТОМЕТЫ, РУЧНЫЕ ОСКОЛОЧНЫЕ И ПРОТИВОТАНКОВЫЕ ГРАНАТЫ» ЗАНЯТИЕ 3: «РУЧНЫЕ ОСКОЛОЧНЫЕ И ПРОТИВОТАНКОВЫЕ КУМУЛЯТИВНЫЕ ГРАНАТЫ» Учебные вопросы: 1. Назначение и общее устройство ручных осколочных и противотанковых кумулятивных гранат. Боевые свойства и принцип действия. 2. Порядок обращения с гранатами и способы их хранения и переноски. Подготовка гранат к метанию, порядок, правила и приемы метания. 3. Меры безопасности при метании гранат. Сравнительная характеристика основных видов ручных гранат иностранных армий.

Вопрос 1: Назначение и общее устройство ручных осколочных и противотанковых кумулятивных гранат. Боевые свойства и принцип действия. n n Ручные гранаты являются одним из старейших видов вооружения. Еще в древней Греции применялись зажигательные гранаты, которые метали вручную или с помощью механических приспособлений. Гранаты РГН и РГО. Опыт боевого применения показал, что необходимо резко увеличить вероятность поражения цели. Итогом многолетней научной работы стало принятие на вооружения гранат РГН и РГО.

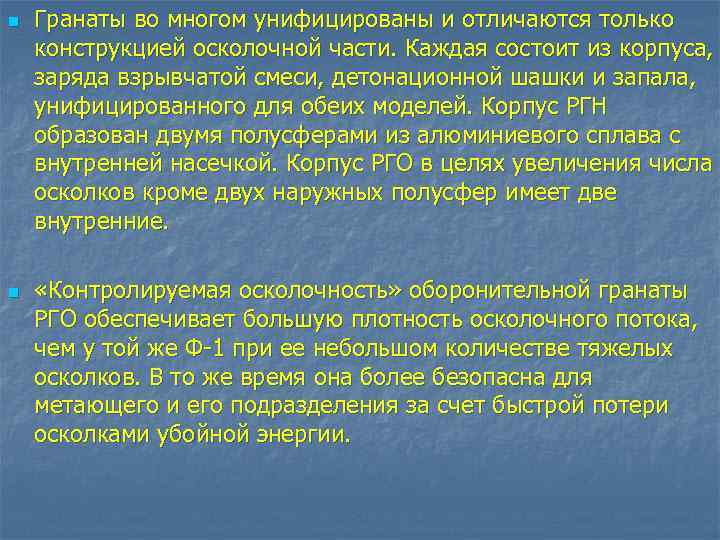

n n Гранаты во многом унифицированы и отличаются только конструкцией осколочной части. Каждая состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала, унифицированного для обеих моделей. Корпус РГН образован двумя полусферами из алюминиевого сплава с внутренней насечкой. Корпус РГО в целях увеличения числа осколков кроме двух наружных полусфер имеет две внутренние. «Контролируемая осколочность» оборонительной гранаты РГО обеспечивает большую плотность осколочного потока, чем у той же Ф 1 при ее небольшом количестве тяжелых осколков. В то же время она более безопасна для метающего и его подразделения за счет быстрой потери осколками убойной энергии.

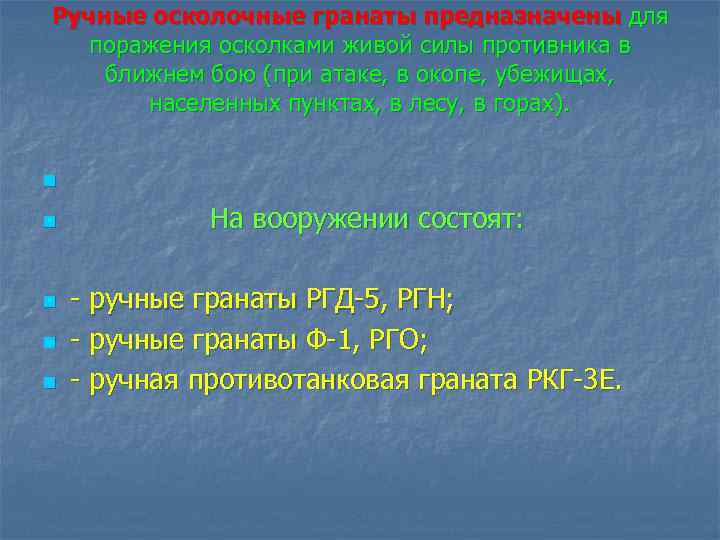

Ручные осколочные гранаты предназначены для поражения осколками живой силы противника в ближнем бою (при атаке, в окопе, убежищах, населенных пунктах, в лесу, в горах). n n n На вооружении состоят: ручные гранаты РГД 5, РГН; ручные гранаты Ф 1, РГО; ручная противотанковая граната РКГ 3 Е.

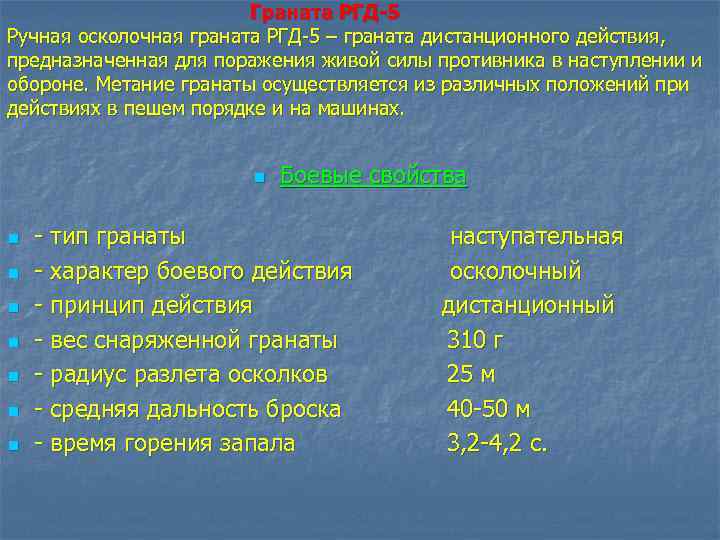

Граната РГД-5 Ручная осколочная граната РГД 5 – граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и обороне. Метание гранаты осуществляется из различных положений при действиях в пешем порядке и на машинах. n n n n Боевые свойства тип гранаты характер боевого действия принцип действия вес снаряженной гранаты радиус разлета осколков средняя дальность броска время горения запала наступательная осколочный дистанционный 310 г 25 м 40 50 м 3, 2 4, 2 с.

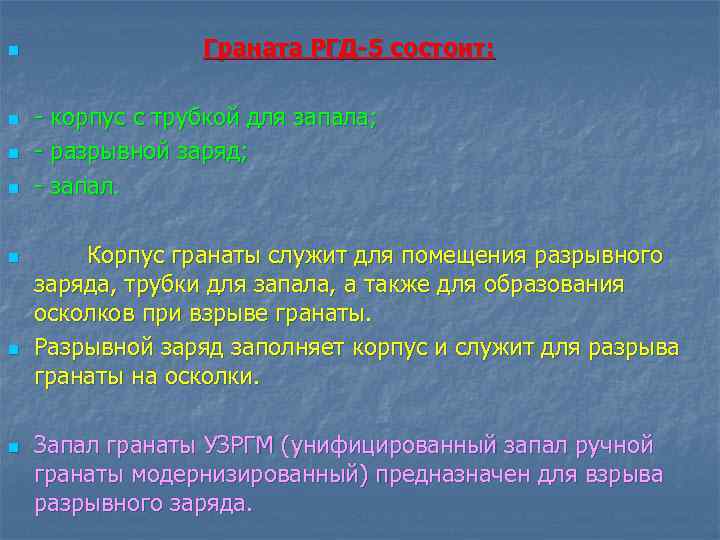

n n n n Граната РГД-5 состоит: корпус с трубкой для запала; разрывной заряд; запал. Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а также для образования осколков при взрыве гранаты. Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки. Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначен для взрыва разрывного заряда.

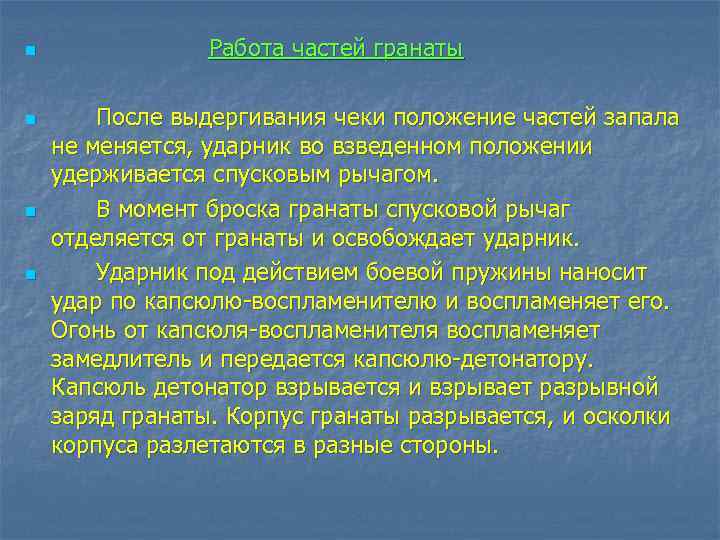

n n Работа частей гранаты После выдергивания чеки положение частей запала не меняется, ударник во взведенном положении удерживается спусковым рычагом. В момент броска гранаты спусковой рычаг отделяется от гранаты и освобождает ударник. Ударник под действием боевой пружины наносит удар по капсюлю воспламенителю и воспламеняет его. Огонь от капсюля воспламенителя воспламеняет замедлитель и передается капсюлю детонатору. Капсюль детонатор взрывается и взрывает разрывной заряд гранаты. Корпус гранаты разрывается, и осколки корпуса разлетаются в разные стороны.

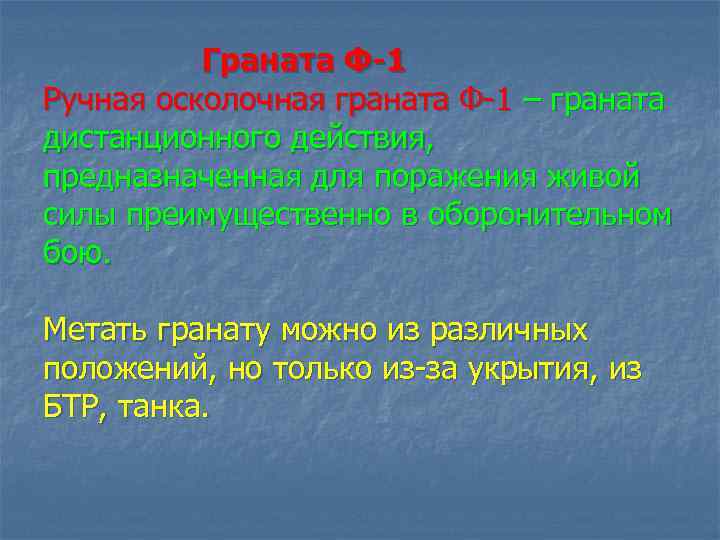

Граната Ф-1 Ручная осколочная граната Ф 1 – граната дистанционного действия, предназначенная для поражения живой силы преимущественно в оборонительном бою. Метать гранату можно из различных положений, но только из за укрытия, из БТР, танка.

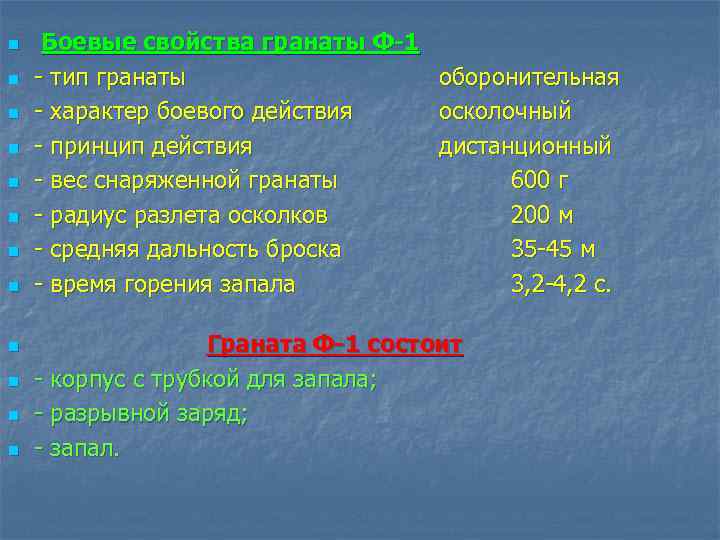

n n n Боевые свойства гранаты Ф-1 тип гранаты характер боевого действия принцип действия вес снаряженной гранаты радиус разлета осколков средняя дальность броска время горения запала оборонительная осколочный дистанционный 600 г 200 м 35 45 м 3, 2 4, 2 с. Граната Ф-1 состоит корпус с трубкой для запала; разрывной заряд; запал.

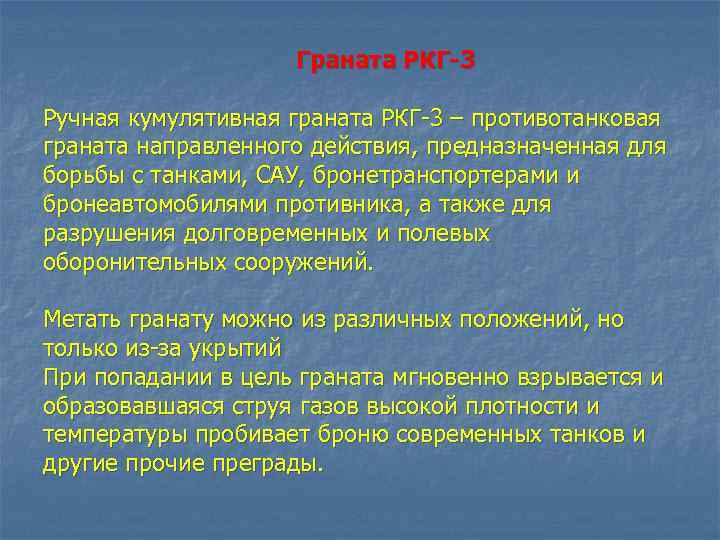

Граната РКГ-3 Ручная кумулятивная граната РКГ 3 – противотанковая граната направленного действия, предназначенная для борьбы с танками, САУ, бронетранспортерами и бронеавтомобилями противника, а также для разрушения долговременных и полевых оборонительных сооружений. Метать гранату можно из различных положений, но только из за укрытий При попадании в цель граната мгновенно взрывается и образовавшаяся струя газов высокой плотности и температуры пробивает броню современных танков и другие прочие преграды.

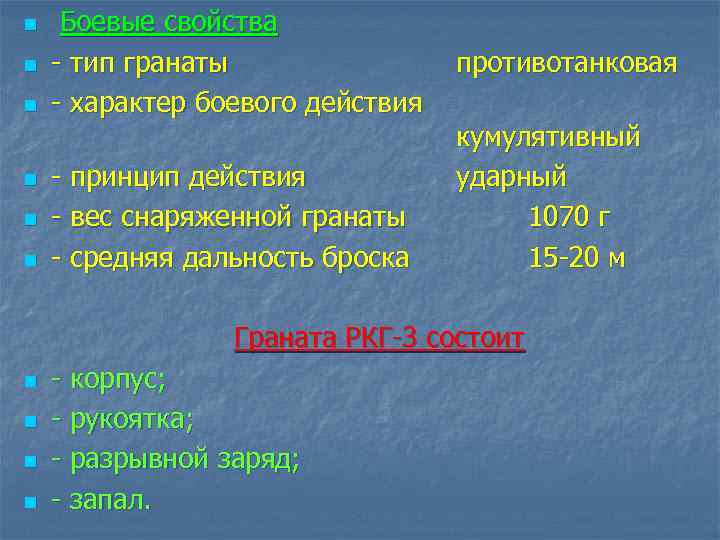

n n n Боевые свойства тип гранаты характер боевого действия принцип действия вес снаряженной гранаты средняя дальность броска противотанковая кумулятивный ударный 1070 г 15 20 м Граната РКГ 3 состоит n n корпус; рукоятка; разрывной заряд; запал.

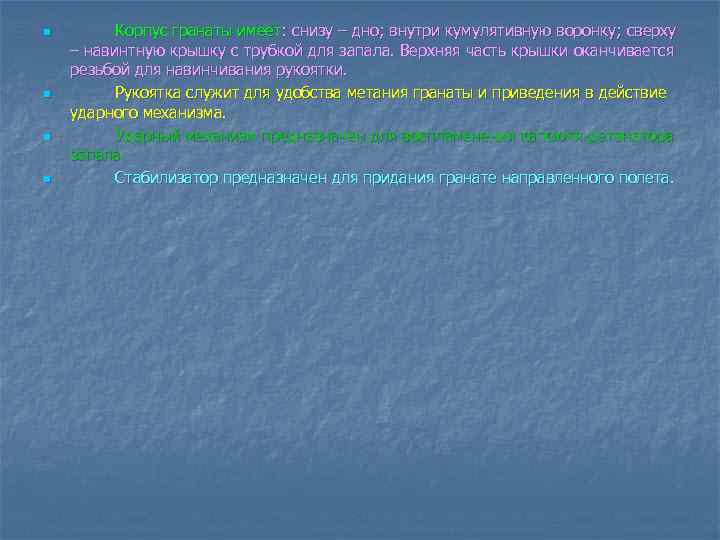

n n Корпус гранаты имеет: снизу – дно; внутри кумулятивную воронку; сверху – навинтную крышку с трубкой для запала. Верхняя часть крышки оканчивается резьбой для навинчивания рукоятки. Рукоятка служит для удобства метания гранаты и приведения в действие ударного механизма. Ударный механизм предназначен для воспламенения капсюля детонатора запала. Стабилизатор предназначен для придания гранате направленного полета.

n n n Предохранительное устройство включает четыре предохранителя, обеспечивающих безопасность при обращении с гранатой и ее полете: первый предохранитель – предохранительная чека; второй предохранитель обеспечивает безопасность гранаты при случайном падении, если чека выдернута. Предохранитель выключается в момент броска гранаты; третий предохранитель обеспечивает безопасность гранаты после броска при случайном ударе о препятствие, расположенное ближе 1 м от метающего. Предохранитель выключается стабилизатором после его раскрытия при полете гранаты; четвертый предохранитель обеспечивает безопасность гранаты в полете, удерживая инерционный грузик от перемещения вперед.

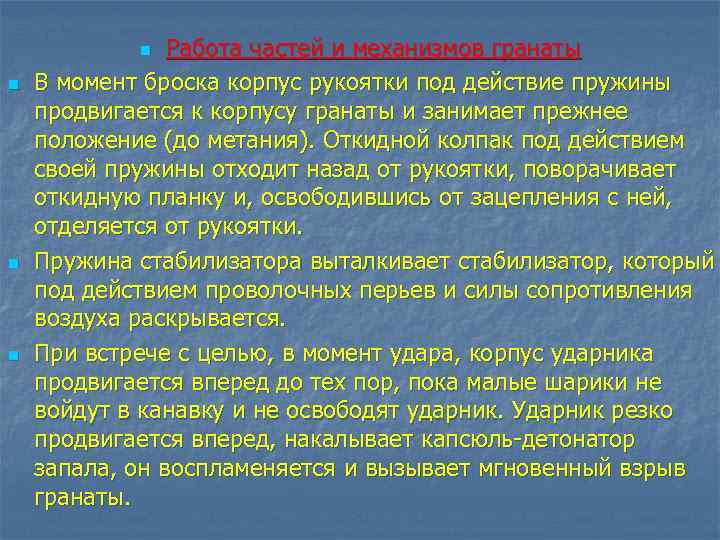

Работа частей и механизмов гранаты В момент броска корпус рукоятки под действие пружины продвигается к корпусу гранаты и занимает прежнее положение (до метания). Откидной колпак под действием своей пружины отходит назад от рукоятки, поворачивает откидную планку и, освободившись от зацепления с ней, отделяется от рукоятки. Пружина стабилизатора выталкивает стабилизатор, который под действием проволочных перьев и силы сопротивления воздуха раскрывается. При встрече с целью, в момент удара, корпус ударника продвигается вперед до тех пор, пока малые шарики не войдут в канавку и не освободят ударник. Ударник резко продвигается вперед, накалывает капсюль детонатор запала, он воспламеняется и вызывает мгновенный взрыв гранаты. n n

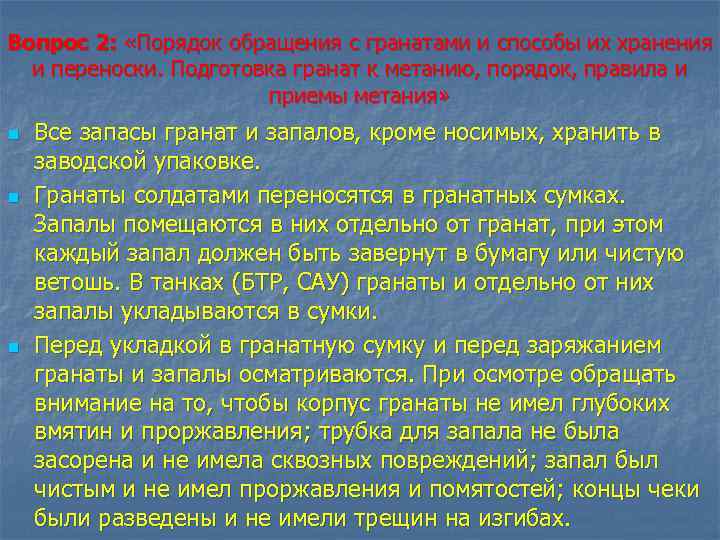

Вопрос 2: «Порядок обращения с гранатами и способы их хранения и переноски. Подготовка гранат к метанию, порядок, правила и приемы метания» n n n Все запасы гранат и запалов, кроме носимых, хранить в заводской упаковке. Гранаты солдатами переносятся в гранатных сумках. Запалы помещаются в них отдельно от гранат, при этом каждый запал должен быть завернут в бумагу или чистую ветошь. В танках (БТР, САУ) гранаты и отдельно от них запалы укладываются в сумки. Перед укладкой в гранатную сумку и перед заряжанием гранаты и запалы осматриваются. При осмотре обращать внимание на то, чтобы корпус гранаты не имел глубоких вмятин и проржавления; трубка для запала не была засорена и не имела сквозных повреждений; запал был чистым и не имел проржавления и помятостей; концы чеки были разведены и не имели трещин на изгибах.

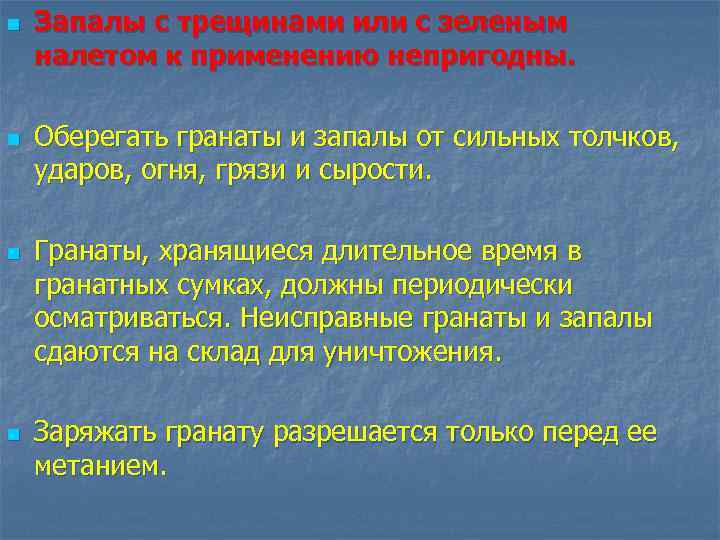

n n Запалы с трещинами или с зеленым налетом к применению непригодны. Оберегать гранаты и запалы от сильных толчков, ударов, огня, грязи и сырости. Гранаты, хранящиеся длительное время в гранатных сумках, должны периодически осматриваться. Неисправные гранаты и запалы сдаются на склад для уничтожения. Заряжать гранату разрешается только перед ее метанием.

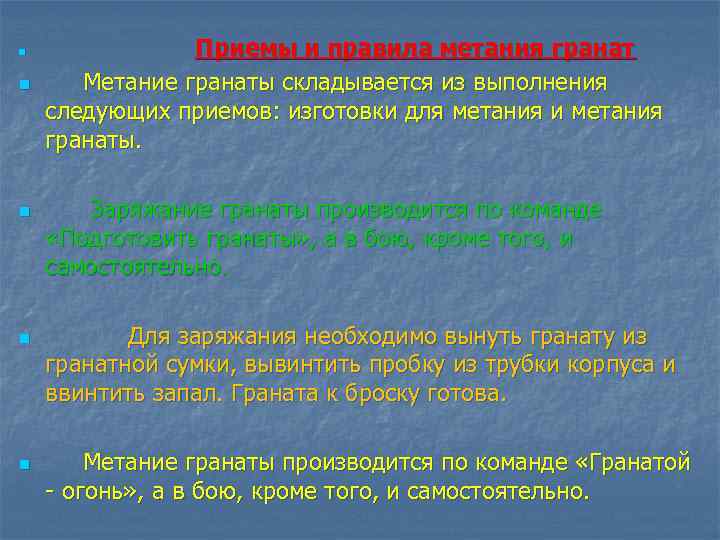

n n n Приемы и правила метания гранат Метание гранаты складывается из выполнения следующих приемов: изготовки для метания и метания гранаты. Заряжание гранаты производится по команде «Подготовить гранаты» , а в бою, кроме того, и самостоятельно. Для заряжания необходимо вынуть гранату из гранатной сумки, вывинтить пробку из трубки корпуса и ввинтить запал. Граната к броску готова. Метание гранаты производится по команде «Гранатой огонь» , а в бою, кроме того, и самостоятельно.

n n Для метании гранаты необходимо: взять гранату в руку и пальцами плотно прижать спусковой рычаг к корпусу гранаты; продолжая плотно прижимать спусковой рычаг, другой рукой сжать (выпрямить) усики чеки и за кольцо пальцем выдернуть ее из запала; размахнуться и бросить гранату в цель; после метания укрыться. Оружие при этом должно находится в положении, обеспечивающем немедленную изготовку к действиям.

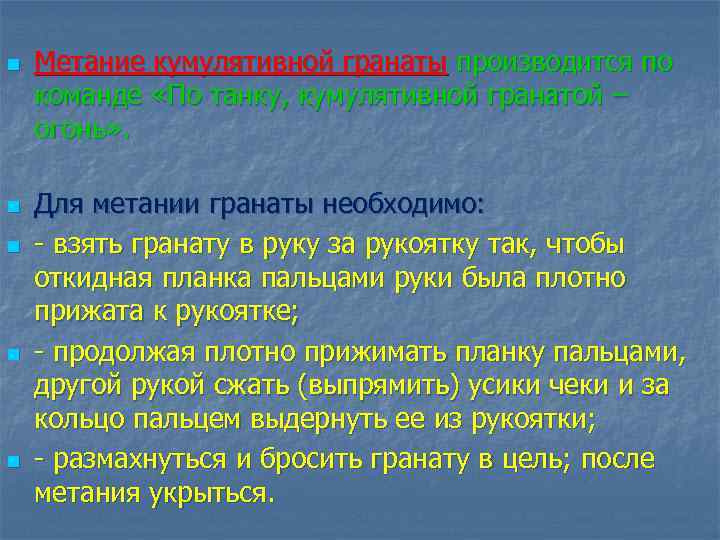

n n n Метание кумулятивной гранаты производится по команде «По танку, кумулятивной гранатой – огонь» . Для метании гранаты необходимо: взять гранату в руку за рукоятку так, чтобы откидная планка пальцами руки была плотно прижата к рукоятке; продолжая плотно прижимать планку пальцами, другой рукой сжать (выпрямить) усики чеки и за кольцо пальцем выдернуть ее из рукоятки; размахнуться и бросить гранату в цель; после метания укрыться.

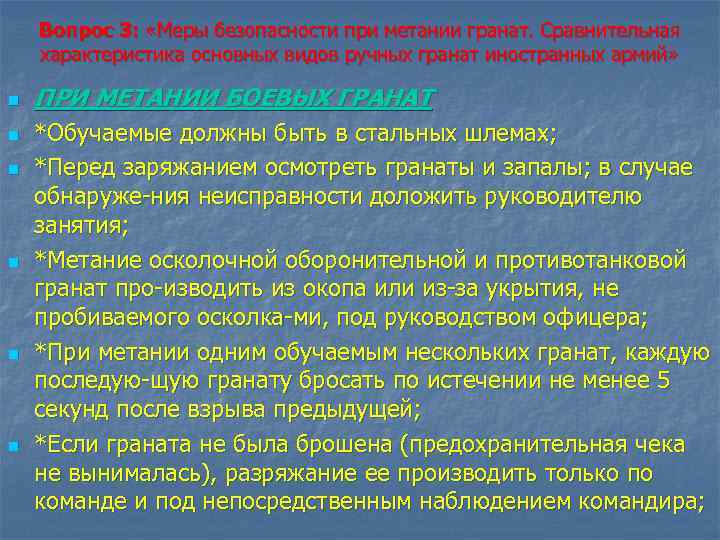

Вопрос 3: «Меры безопасности при метании гранат. Сравнительная характеристика основных видов ручных гранат иностранных армий» n n n ПРИ МЕТАНИИ БОЕВЫХ ГРАНАТ *Обучаемые должны быть в стальных шлемах; *Перед заряжанием осмотреть гранаты и запалы; в случае обнаруже ния неисправности доложить руководителю занятия; *Метание осколочной оборонительной и противотанковой гранат про изводить из окопа или из за укрытия, не пробиваемого осколка ми, под руководством офицера; *При метании одним обучаемым нескольких гранат, каждую последую щую гранату бросать по истечении не менее 5 секунд после взрыва предыдущей; *Если граната не была брошена (предохранительная чека не вынималась), разряжание ее производить только по команде и под непосредственным наблюдением командира;

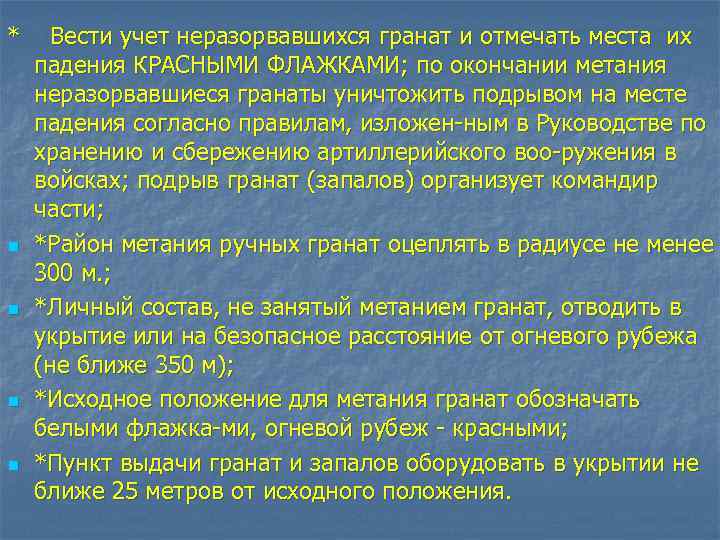

* n n Вести учет неразорвавшихся гранат и отмечать места их падения КРАСНЫМИ ФЛАЖКАМИ; по окончании метания неразорвавшиеся гранаты уничтожить подрывом на месте падения согласно правилам, изложен ным в Руководстве по хранению и сбережению артиллерийского воо ружения в войсках; подрыв гранат (запалов) организует командир части; *Район метания ручных гранат оцеплять в радиусе не менее 300 м. ; *Личный состав, не занятый метанием гранат, отводить в укрытие или на безопасное расстояние от огневого рубежа (не ближе 350 м); *Исходное положение для метания гранат обозначать белыми флажка ми, огневой рубеж красными; *Пункт выдачи гранат и запалов оборудовать в укрытии не ближе 25 метров от исходного положения.

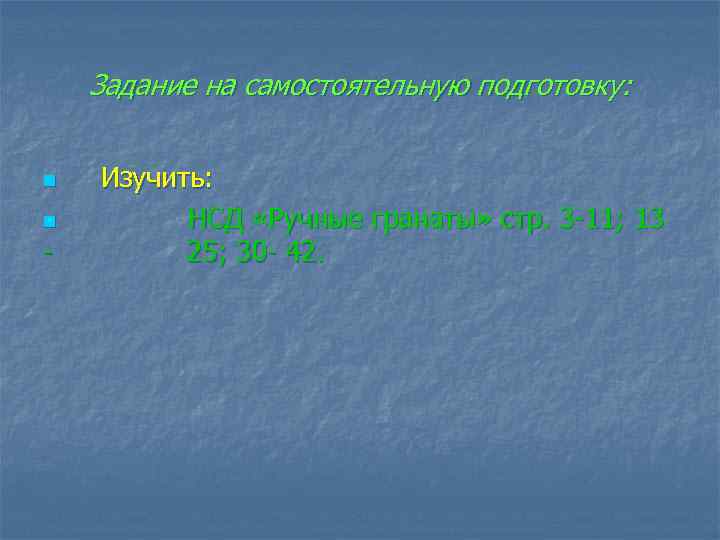

Задание на самостоятельную подготовку: n n Изучить: НСД «Ручные гранаты» стр. 3 11; 13 25; 30 42.
