АО «ЦНИИЭП жилища» – институт комплексного проектирования жилых и общественных зданий Внедрение нормативных требований в проектную практику Магай Анатолий Алексеевич Директор по научной деятельности ОАО «ЦНИИЭП жилых и общественных зданий» заслуженный архитектор кандидат архитектуры, профессор тел/факс 8 (499) 976 -48 -08 тел. моб: 8 -915 -498 -38 -02 E-mail: magay_1@mail. ru

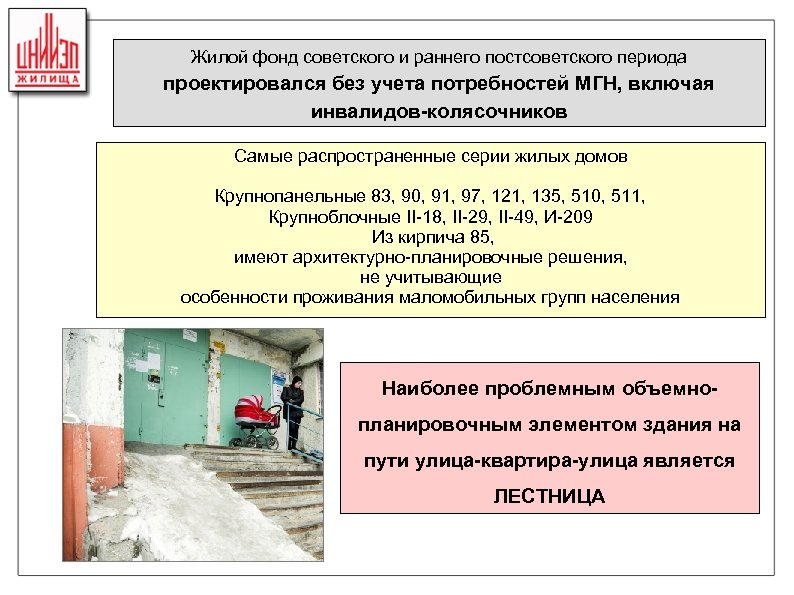

Жилой фонд советского и раннего постсоветского периода проектировался без учета потребностей МГН, включая инвалидов-колясочников Самые распространенные серии жилых домов Крупнопанельные 83, 90, 91, 97, 121, 135, 510, 511, Крупноблочные II-18, II-29, II-49, И-209 Из кирпича 85, имеют архитектурно-планировочные решения, не учитывающие особенности проживания маломобильных групп населения Наиболее проблемным объемнопланировочным элементом здания на пути улица-квартира-улица является ЛЕСТНИЦА

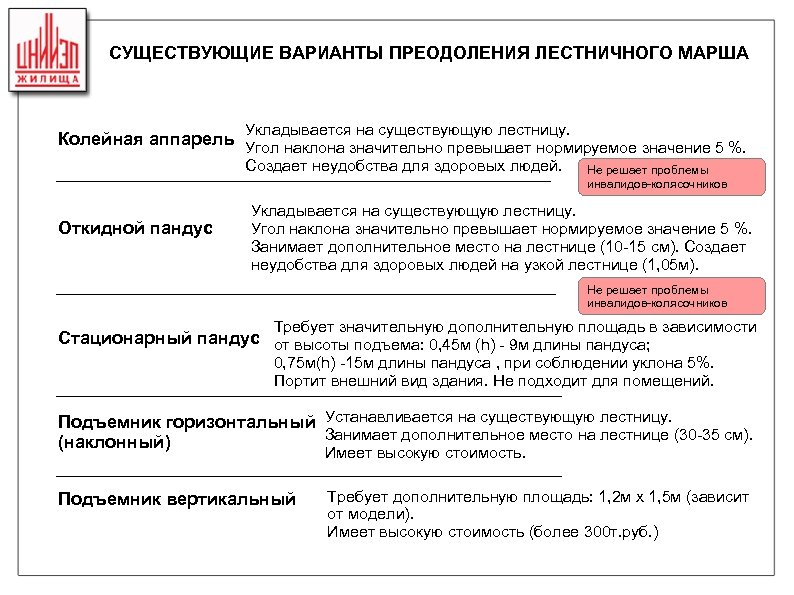

СУЩЕСТВУЮЩИЕ ВАРИАНТЫ ПРЕОДОЛЕНИЯ ЛЕСТНИЧНОГО МАРША Укладывается на существующую лестницу. Колейная аппарель Угол наклона значительно превышает нормируемое значение 5 %. Создает неудобства для здоровых людей. Откидной пандус Не решает проблемы инвалидов-колясочников Укладывается на существующую лестницу. Угол наклона значительно превышает нормируемое значение 5 %. Занимает дополнительное место на лестнице (10 -15 см). Создает неудобства для здоровых людей на узкой лестнице (1, 05 м). Не решает проблемы инвалидов-колясочников Требует значительную дополнительную площадь в зависимости Стационарный пандус от высоты подъема: 0, 45 м (h) - 9 м длины пандуса; 0, 75 м(h) -15 м длины пандуса , при соблюдении уклона 5%. Портит внешний вид здания. Не подходит для помещений. Подъемник горизонтальный Устанавливается на существующую лестницу. Занимает дополнительное место на лестнице (30 -35 см). (наклонный) Имеет высокую стоимость. Подъемник вертикальный Требует дополнительную площадь: 1, 2 м х 1, 5 м (зависит от модели). Имеет высокую стоимость (более 300 т. руб. )

СРЕДСТВА И ОБОЛРУДОВАНИЕ ДЛЯ ДОСТУПА МГН В ЖИЛЫЕ ДОМА Телескопическая аппарель Откидная платформа Гусеничный подъемник Вертикальная уличная платформа

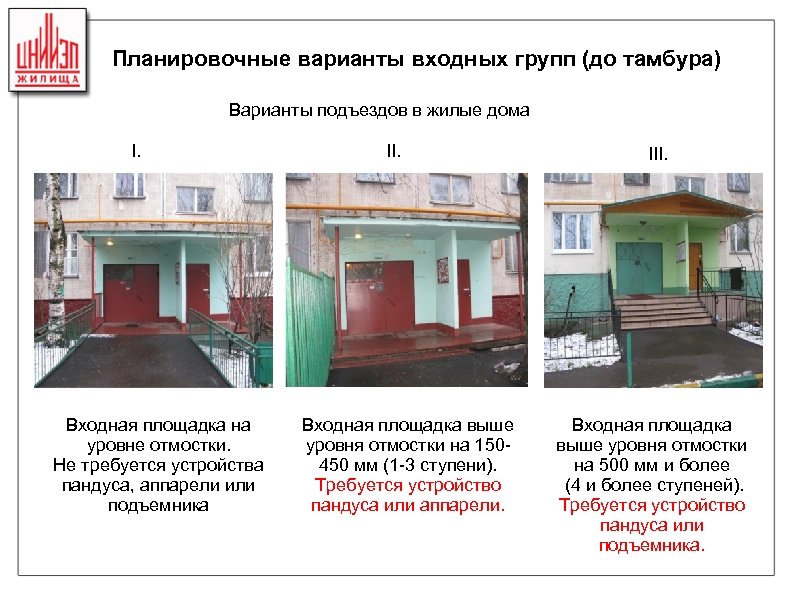

Планировочные варианты входных групп (до тамбура) Варианты подъездов в жилые дома I. Входная площадка на уровне отмостки. Не требуется устройства пандуса, аппарели или подъемника II. Входная площадка выше уровня отмостки на 150450 мм (1 -3 ступени). Требуется устройство пандуса или аппарели. III. Входная площадка выше уровня отмостки на 500 мм и более (4 и более ступеней). Требуется устройство пандуса или подъемника.

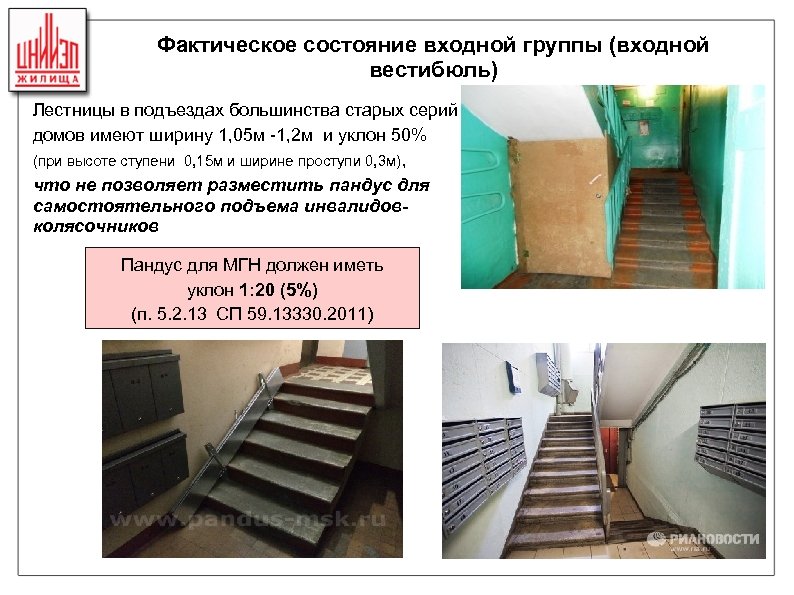

Фактическое состояние входной группы (входной вестибюль) Лестницы в подъездах большинства старых серий домов имеют ширину 1, 05 м -1, 2 м и уклон 50% (при высоте ступени 0, 15 м и ширине проступи 0, 3 м), что не позволяет разместить пандус для самостоятельного подъема инвалидовколясочников Пандус для МГН должен иметь уклон 1: 20 (5%) (п. 5. 2. 13 СП 59. 13330. 2011)

Установка подъемников на улице и внутри подъезда — реальная помощь маломобильным группам населения Подъемники внутри подъезда Подъемник перед подъездом вертикальный подъемник уличный подъемник наклонный подъемник

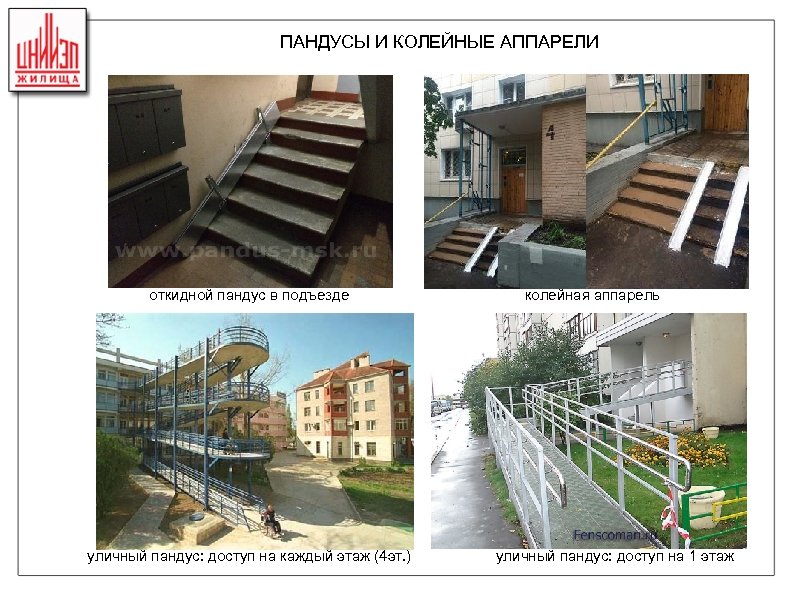

ПАНДУСЫ И КОЛЕЙНЫЕ АППАРЕЛИ откидной пандус в подъезде уличный пандус: доступ на каждый этаж (4 эт. ) колейная аппарель уличный пандус: доступ на 1 этаж

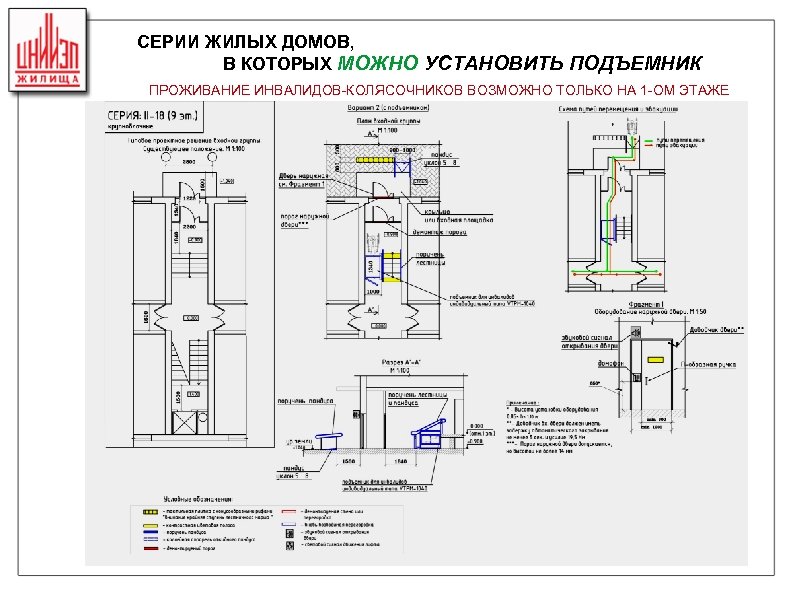

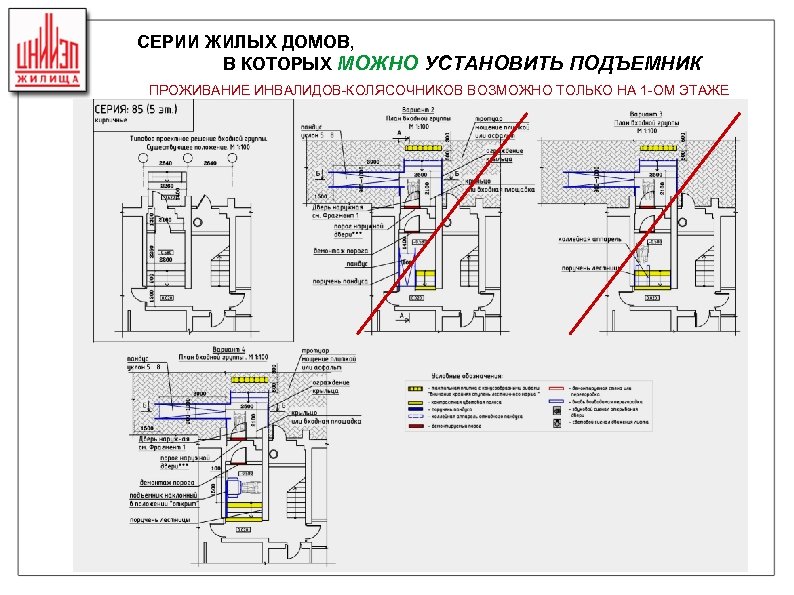

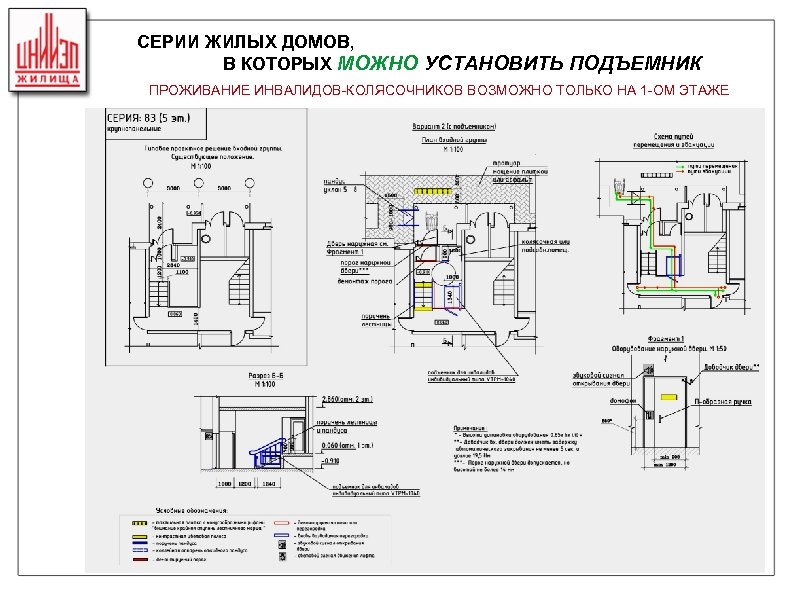

СЕРИИ ЖИЛЫХ ДОМОВ, В КОТОРЫХ МОЖНО УСТАНОВИТЬ ПОДЪЕМНИК ПРОЖИВАНИЕ ИНВАЛИДОВ-КОЛЯСОЧНИКОВ ВОЗМОЖНО ТОЛЬКО НА 1 -ОМ ЭТАЖЕ

СЕРИИ ЖИЛЫХ ДОМОВ, В КОТОРЫХ МОЖНО УСТАНОВИТЬ ПОДЪЕМНИК ПРОЖИВАНИЕ ИНВАЛИДОВ-КОЛЯСОЧНИКОВ ВОЗМОЖНО ТОЛЬКО НА 1 -ОМ ЭТАЖЕ

СЕРИИ ЖИЛЫХ ДОМОВ, В КОТОРЫХ МОЖНО УСТАНОВИТЬ ПОДЪЕМНИК ПРОЖИВАНИЕ ИНВАЛИДОВ-КОЛЯСОЧНИКОВ ВОЗМОЖНО ТОЛЬКО НА 1 -ОМ ЭТАЖЕ

СЕРИИ ЖИЛЫХ ДОМОВ, В КОТОРЫХ МОЖНО УСТАНОВИТЬ ПОДЪЕМНИК ПРОЖИВАНИЕ ИНВАЛИДОВ-КОЛЯСОЧНИКОВ ВОЗМОЖНО ТОЛЬКО НА 1 -ОМ ЭТАЖЕ

СЕРИИ ЖИЛЫХ ДОМОВ, В КОТОРЫХ МОЖНО УСТАНОВИТЬ ПОДЪЕМНИК ПРОЖИВАНИЕ ИНВАЛИДОВ-КОЛЯСОЧНИКОВ ВОЗМОЖНО НА ВСЕХ ЭТАЖАХ

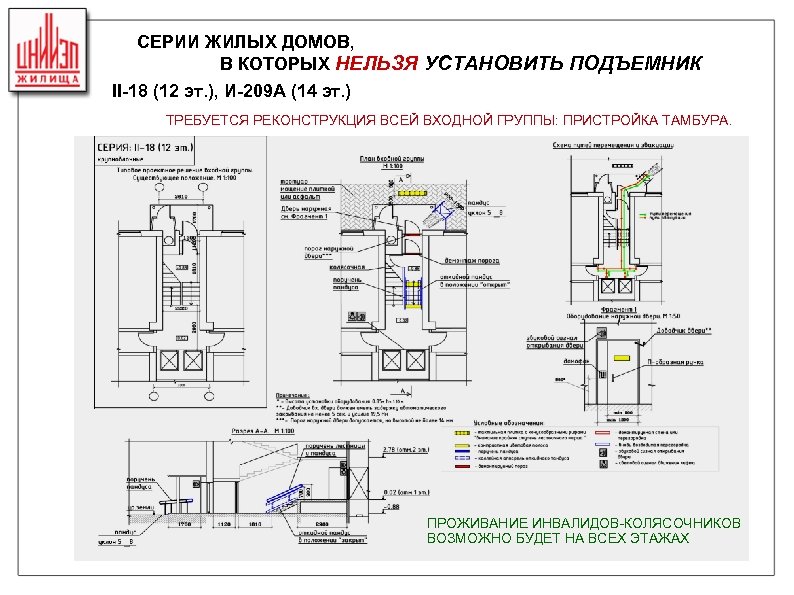

СЕРИИ ЖИЛЫХ ДОМОВ, В КОТОРЫХ НЕЛЬЗЯ УСТАНОВИТЬ ПОДЪЕМНИК II-18 (12 эт. ), И-209 А (14 эт. ) ТРЕБУЕТСЯ РЕКОНСТРУКЦИЯ ВСЕЙ ВХОДНОЙ ГРУППЫ: ПРИСТРОЙКА ТАМБУРА. ПРОЖИВАНИЕ ИНВАЛИДОВ-КОЛЯСОЧНИКОВ ВОЗМОЖНО БУДЕТ НА ВСЕХ ЭТАЖАХ

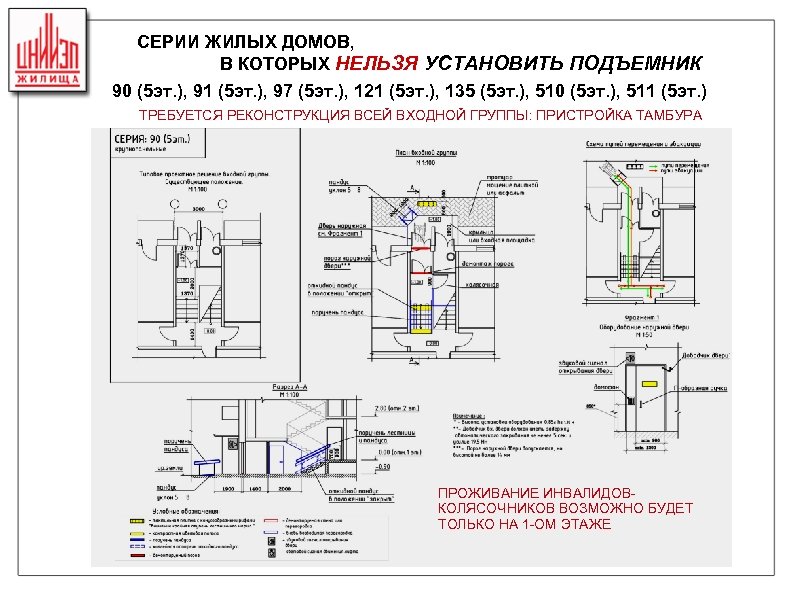

СЕРИИ ЖИЛЫХ ДОМОВ, В КОТОРЫХ НЕЛЬЗЯ УСТАНОВИТЬ ПОДЪЕМНИК 90 (5 эт. ), 91 (5 эт. ), 97 (5 эт. ), 121 (5 эт. ), 135 (5 эт. ), 510 (5 эт. ), 511 (5 эт. ) ТРЕБУЕТСЯ РЕКОНСТРУКЦИЯ ВСЕЙ ВХОДНОЙ ГРУППЫ: ПРИСТРОЙКА ТАМБУРА ПРОЖИВАНИЕ ИНВАЛИДОВКОЛЯСОЧНИКОВ ВОЗМОЖНО БУДЕТ ТОЛЬКО НА 1 -ОМ ЭТАЖЕ

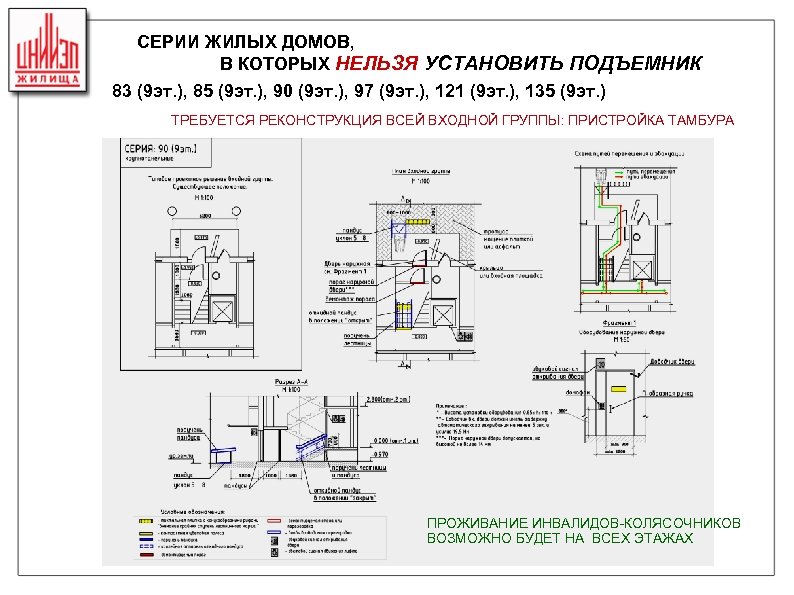

СЕРИИ ЖИЛЫХ ДОМОВ, В КОТОРЫХ НЕЛЬЗЯ УСТАНОВИТЬ ПОДЪЕМНИК 83 (9 эт. ), 85 (9 эт. ), 90 (9 эт. ), 97 (9 эт. ), 121 (9 эт. ), 135 (9 эт. ) ТРЕБУЕТСЯ РЕКОНСТРУКЦИЯ ВСЕЙ ВХОДНОЙ ГРУППЫ: ПРИСТРОЙКА ТАМБУРА ПРОЖИВАНИЕ ИНВАЛИДОВ-КОЛЯСОЧНИКОВ ВОЗМОЖНО БУДЕТ НА ВСЕХ ЭТАЖАХ

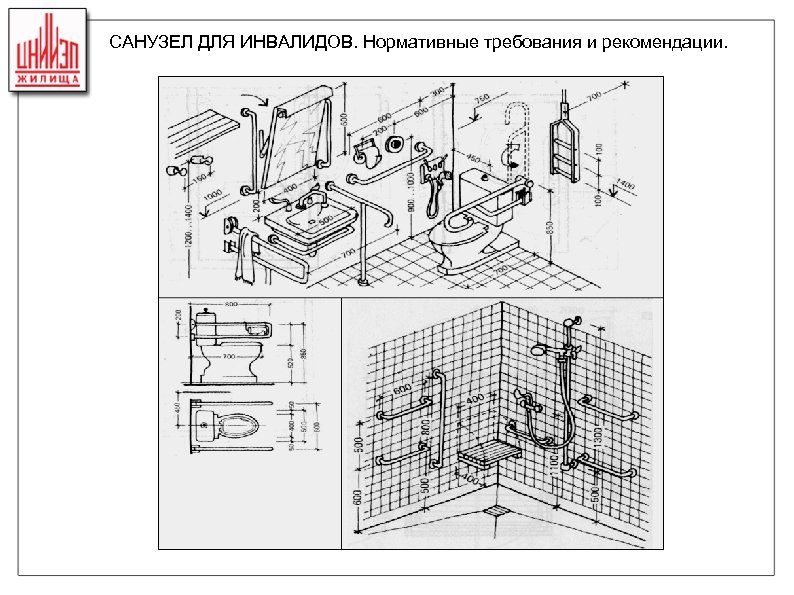

САНУЗЕЛ ДЛЯ ИНВАЛИДОВ. Нормативные требования и рекомендации.

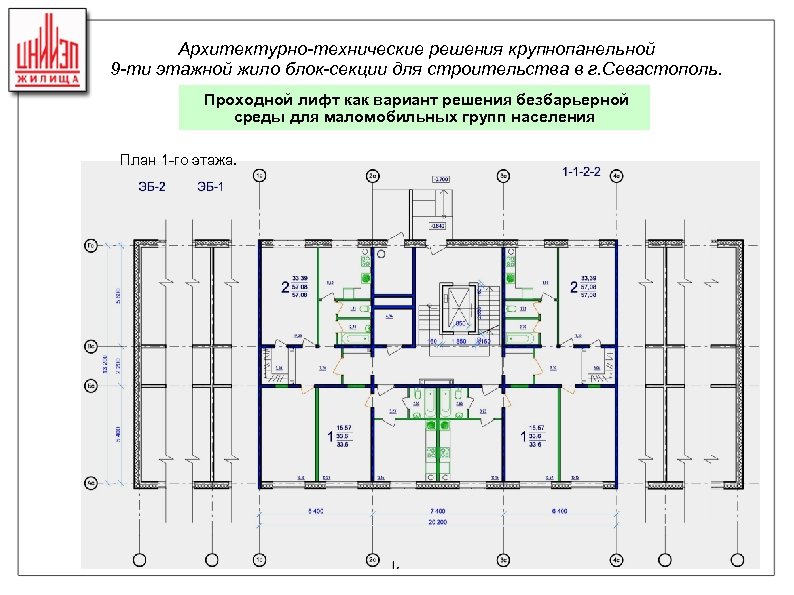

Архитектурно-технические решения крупнопанельной 9 -ти этажной жило блок-секции для строительства в г. Севастополь. Проходной лифт как вариант решения безбарьерной среды для маломобильных групп населения План 1 -го этажа.

Современные архитектурно-планировочные решения с учетом потребностей МГН Единый уровень отметки пола между вестибюльно-входной группой и входом в лифт для обеспечения доступа маломобильных групп населения и создания безбарьерной среды План 1 -го нежилого этажа вход в офисы вход в жилой дом вход в офисы

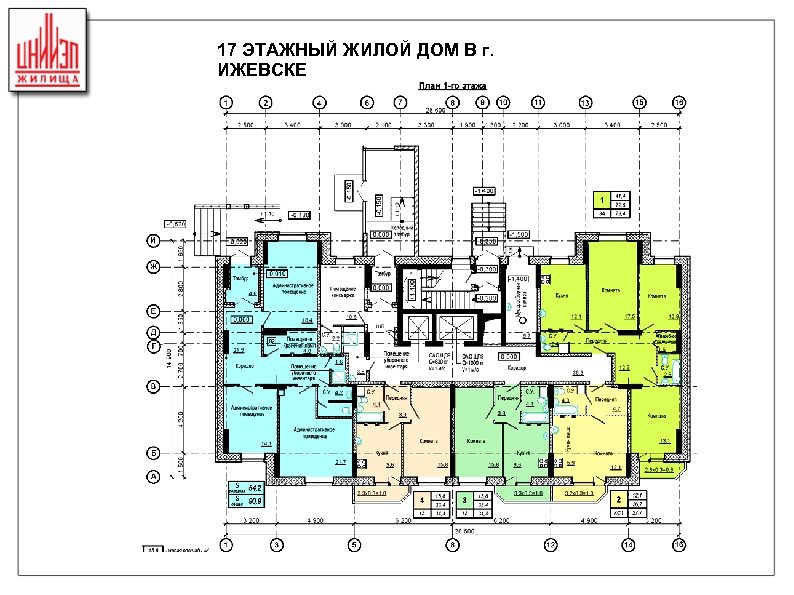

17 ЭТАЖНЫЙ ЖИЛОЙ ДОМ В г. ИЖЕВСКЕ

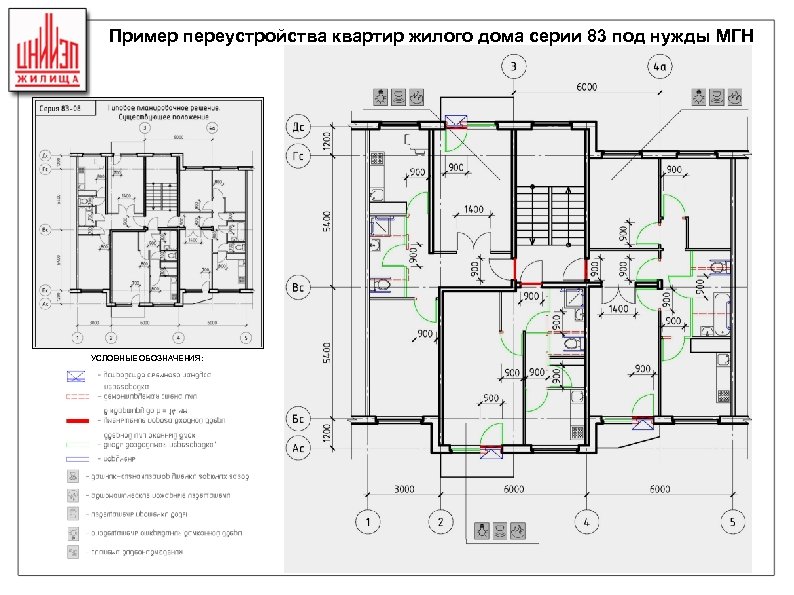

Пример переустройства квартир жилого дома серии 83 под нужды МГН УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:

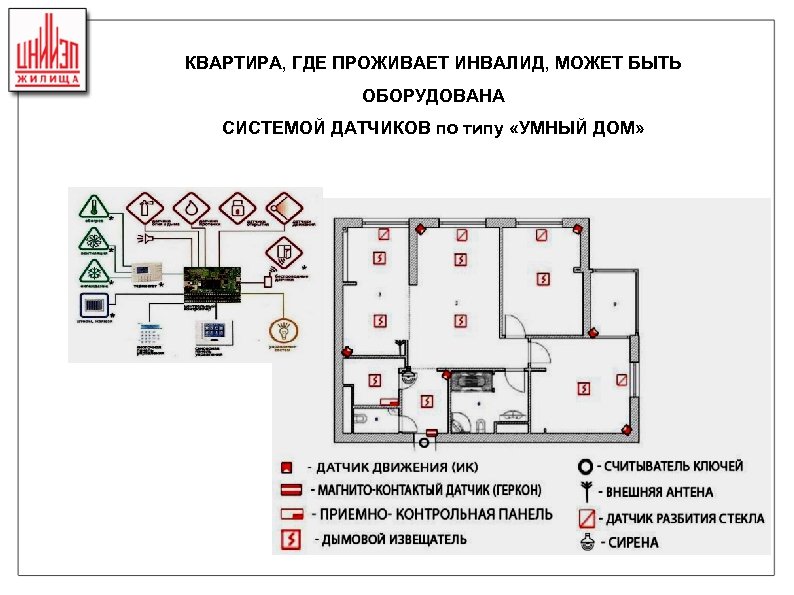

КВАРТИРА, ГДЕ ПРОЖИВАЕТ ИНВАЛИД, МОЖЕТ БЫТЬ ОБОРУДОВАНА СИСТЕМОЙ ДАТЧИКОВ по типу «УМНЫЙ ДОМ»

Акционерное общество ЦНИИЭП ЖИЛИЩА институт комплексного проектирования жилых и общественных зданий
