Антропометрические характеристики человека в системе СМЧ Антропометрические характеристики человека в системе СМЧ

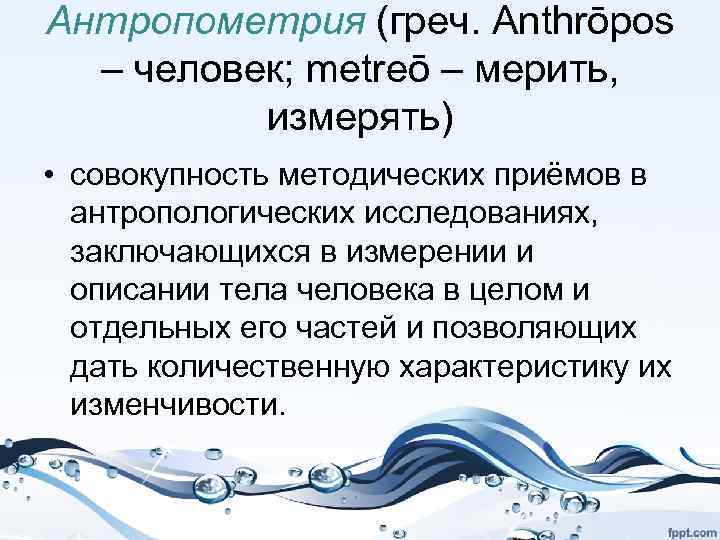

Антропометрия (греч. Anthrōpos – человек; metreō – мерить, измерять) • совокупность методических приёмов в Антропометрия (греч. Anthrōpos – человек; metreō – мерить, измерять) • совокупность методических приёмов в антропологических исследованиях, заключающихся в измерении и описании тела человека в целом и отдельных его частей и позволяющих дать количественную характеристику их изменчивости.

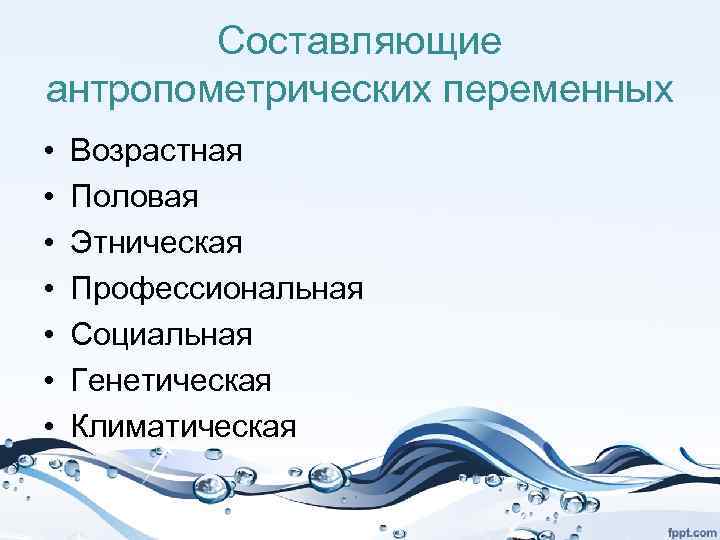

Составляющие антропометрических переменных • • Возрастная Половая Этническая Профессиональная Социальная Генетическая Климатическая Составляющие антропометрических переменных • • Возрастная Половая Этническая Профессиональная Социальная Генетическая Климатическая

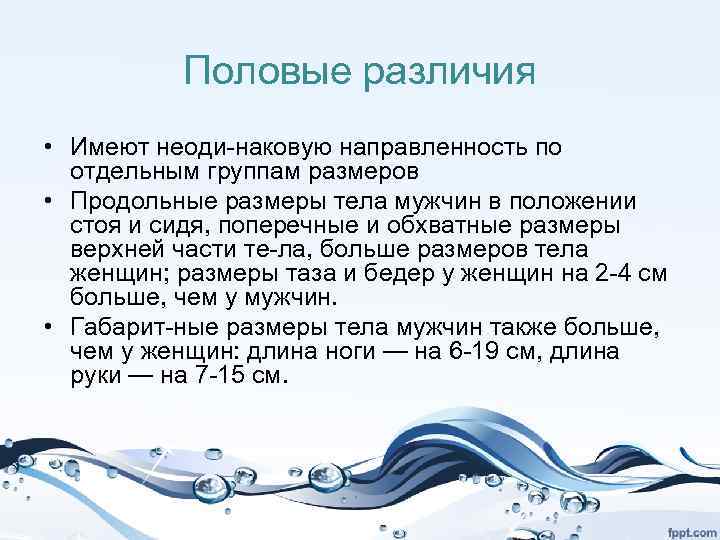

Половые различия • Имеют неоди наковую направленность по отдельным группам размеров • Продольные размеры Половые различия • Имеют неоди наковую направленность по отдельным группам размеров • Продольные размеры тела мужчин в положении стоя и сидя, поперечные и обхватные размеры верхней части те ла, больше размеров тела женщин; размеры таза и бедер у женщин на 2 4 см больше, чем у мужчин. • Габарит ные размеры тела мужчин также больше, чем у женщин: длина ноги — на 6 19 см, длина руки — на 7 15 см.

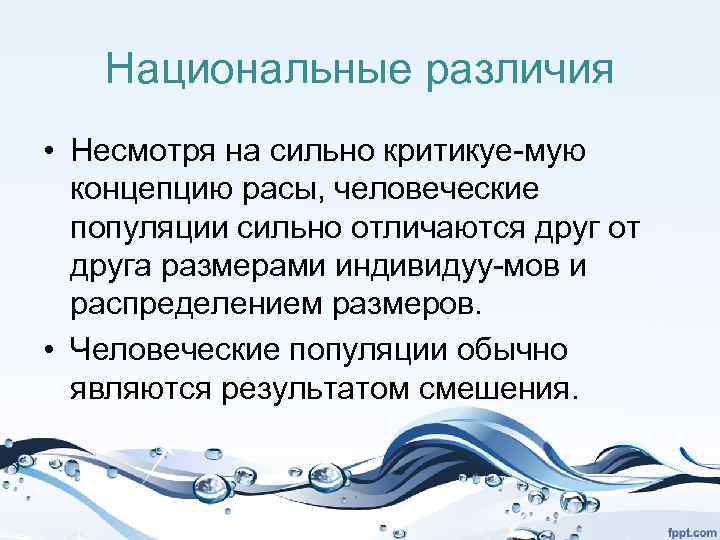

Национальные различия • Несмотря на сильно критикуе мую концепцию расы, человеческие популяции сильно отличаются Национальные различия • Несмотря на сильно критикуе мую концепцию расы, человеческие популяции сильно отличаются друг от друга размерами индивидуу мов и распределением размеров. • Человеческие популяции обычно являются результатом смешения.

Возрастные различия • Просматривается тенденция к увеличению всех про дольных размеров (~ на 5 Возрастные различия • Просматривается тенденция к увеличению всех про дольных размеров (~ на 5 см) у лиц молодого возраста (20 29 лет) и поперечных и обхватных размеров — у лиц старшего возраста (30 50 лет).

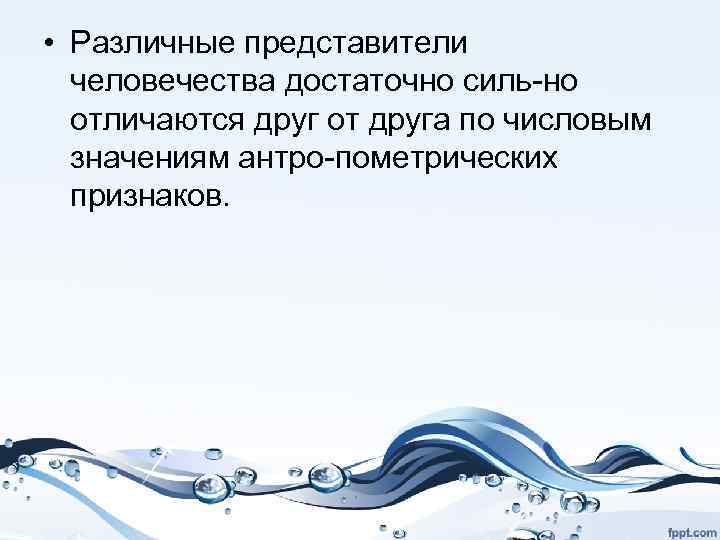

• Различные представители человечества достаточно силь но отличаются друг от друга по числовым • Различные представители человечества достаточно силь но отличаются друг от друга по числовым значениям антро пометрических признаков.

В качестве примера можно ис пользовать легко поддающийся измерению антропометри ческий признак — рост В качестве примера можно ис пользовать легко поддающийся измерению антропометри ческий признак — рост в положении стоя (в сантиметрах): • пигмеи Конго – 130 см • мужчины Испании и Венгрии (самые низкие европейцы) 163 см • средний рост мужчин стран ЕС – 176 см • в мужчины Голландии (самые высокие европейцы) – 181 см • мужчины африканского племени Банту (самый вы сокий этнос в мире) – 190 см • финн Каянус (самый высокий мужчина в мире, заре гистрированный в XIX веке) – 283 см • Кравченко Владимир (самый высокий белорус) – 214 см • Стадник Леонид (в настоящее время самый высокий человек в мире) – 254 см.

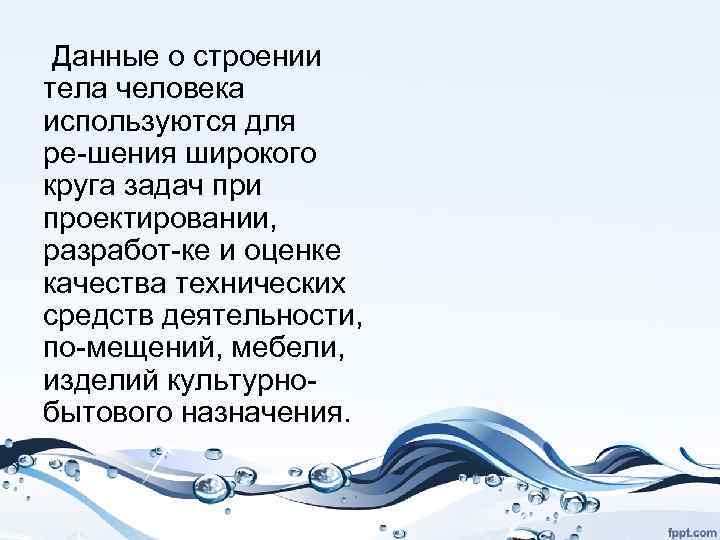

Данные о строении тела человека используются для ре шения широкого круга задач при Данные о строении тела человека используются для ре шения широкого круга задач при проектировании, разработ ке и оценке качества технических средств деятельности, по мещений, мебели, изделий культурно бытового назначения.

Русские: • Вершок длина верхней части указательного пальца — две верхние фаланги, равная Русские: • Вершок длина верхней части указательного пальца — две верхние фаланги, равная 4, 45 см. • Пядь расстояние меж ду концами растянутых большого и указательного пальцев, равная 17, 78 см. • Локоть длина локтевой кости, равная 38 46 см.

Антропометрические признаки • это соматические свой ства человека (линейные, периметрические, угловые размеры тела, сила Антропометрические признаки • это соматические свой ства человека (линейные, периметрические, угловые размеры тела, сила мышц, масса, форма частей тела и т. д. ), обусловлива ющие внутривидовые вариации его строения и закономернос ти развития.

Статические антропометрические признаки • это разме ры тела, измеренного однократно в статическом положении. Статические антропометрические признаки • это разме ры тела, измеренного однократно в статическом положении.

Динамические антропометрические признаки • это раз меры тела, изменяющие свою величину при угловых и Динамические антропометрические признаки • это раз меры тела, изменяющие свою величину при угловых и линей ных перемещениях частей тела в пространстве.

Габаритные антропометрические признаки • это наи большие и наименьшие размеры тела человека в различных Габаритные антропометрические признаки • это наи большие и наименьшие размеры тела человека в различных его положениях.

Ориентирами определения антропометрических признаков выступают антропометрические точки, линии и плоскости. Классическая антропометрия оперирует точками, Ориентирами определения антропометрических признаков выступают антропометрические точки, линии и плоскости. Классическая антропометрия оперирует точками, имею щими точную локализацию на костных образованиях или мягких тканях. Локализация точек осуществляется с помощью антропо метрическихлиний. Их проводят мысленно или дермографическим карандашом верикально или горизонтально.

Различают три основные плоскости • срединно сагиттальная — вертикальная плоскость, прохо дящая строго по Различают три основные плоскости • срединно сагиттальная — вертикальная плоскость, прохо дящая строго по середине тела через переднюю и заднюю сре динные линии и делящая его на правую и левую половины; • горизонтальная — плоскость, проходящая параллельно линии горизонта. Делит туловище на верхнюю и нижнюю части; • фронтальная — вертикальная плоскость, перпендику лярная горизонтальной и проходящая в плоскости лба (front — лоб). Эта плоскость делит тело на передний и задний отделы.

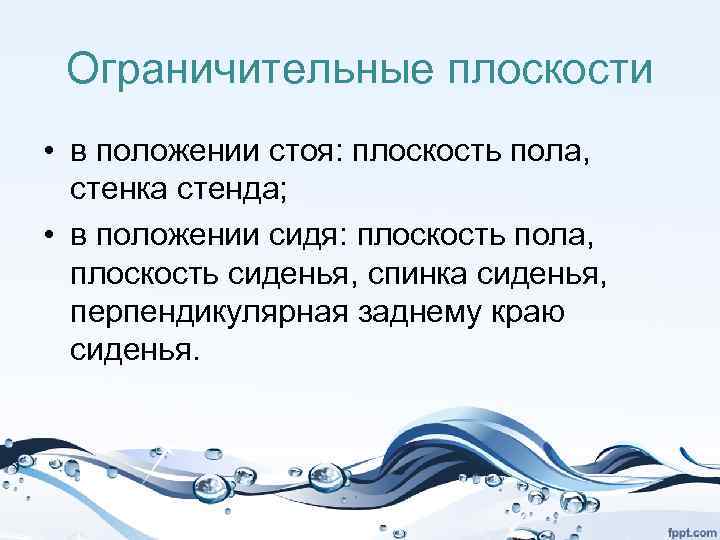

Ограничительные плоскости • в положении стоя: плоскость пола, стенка стенда; • в положении сидя: Ограничительные плоскости • в положении стоя: плоскость пола, стенка стенда; • в положении сидя: плоскость пола, плоскость сиденья, спинка сиденья, перпендикулярная заднему краю сиденья.

Измерения тела человека в положении стоя • Измеряемый сохраняет выпрямленное положение звеньев тела без Измерения тела человека в положении стоя • Измеряемый сохраняет выпрямленное положение звеньев тела без напряжения, голова фиксируется в глазнично ушной горизонтали, руки опущены вдоль туловища, пальцы выпрямлены, ноги прямые, пятки соединены, носки раздвинуты под углом 45°. Габаритные размеры и размеры досягаемости рук определяются с помощью стенда, стенки которого служат ограничительными плоскостями. При этом измеряемый касается стенки стенда либо одновременно ягодицами и лопатками, либо только ягодицами или только лопатками в зависимости от осанки.

Основные антропометрические точки при измерении тела человека в положении стоя • • • Верхушечная Основные антропометрические точки при измерении тела человека в положении стоя • • • Верхушечная Внутренний угол глаза Затылочная точка Плечевая Дельтоидная Локтевая Шейная Пальцевая Остисто подвздошная точка Верхнеберцовая Нижнеберцовая

Антропометрические признаки при измерении тела человека в положении стоя • h₁ высота верхушечной точки Антропометрические признаки при измерении тела человека в положении стоя • h₁ высота верхушечной точки над полом (рост стоя) • h₂ высота глаз над полом • h₃ высота шейной точки над полом • h₄ высота плеча над полом • h₅ высота локтя • h₆ длина ноги • h₇ высота колена над полом • h₈ высота подколенной ямки над полом • h₉ высота нижнеберцовой точки над полом

• • L₁ вертикальная досягаемость руки L₂ нижняя досягаемость руки L₃ длина корпуса • • L₁ вертикальная досягаемость руки L₂ нижняя досягаемость руки L₃ длина корпуса L₄ длина руки d₁ размах руки d₂ размах рук, согнутых в локтях d₃ межлоктевой диаметр d₄ наибольшая ширина бедер с учетом мягких тканей • d₅ ширина плеч (бидельтоидный диаметр)

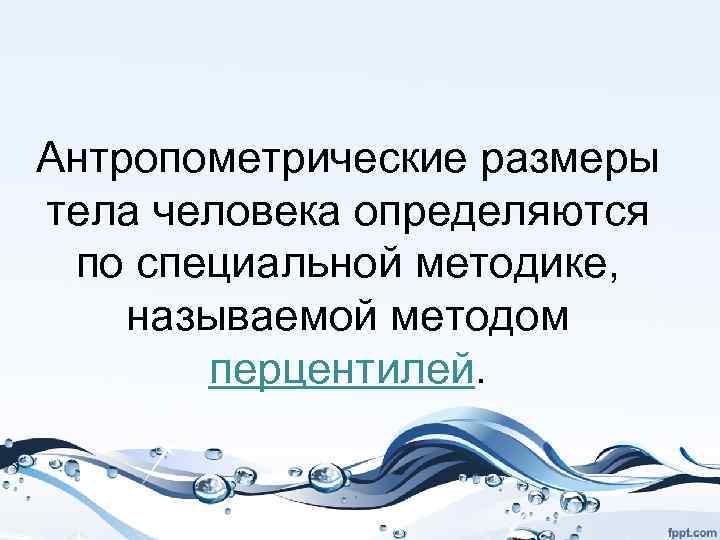

Антропометрические размеры тела человека определяются по специальной методике, называемой методом перцентилей. Антропометрические размеры тела человека определяются по специальной методике, называемой методом перцентилей.

Перцентиль • сотая доля объема всей совокупности людей, подвергавшихся антропометрическим исследованиям. Перцентиль • сотая доля объема всей совокупности людей, подвергавшихся антропометрическим исследованиям.

• Если кривую распределения всей совокупности измеренных людей разделить на 100 равных частей, • Если кривую распределения всей совокупности измеренных людей разделить на 100 равных частей, то получим 99 площадей, в каждой из которых будет свое значение признака и частота ее встречаемости. Каждый перцентиль имеет свой номер, совпадающий с его порядком Площади под нормальной кривой распределения антропометрического признака: а – площадь равна 90 % пользователей; б – площадь равна 95 % пользователей

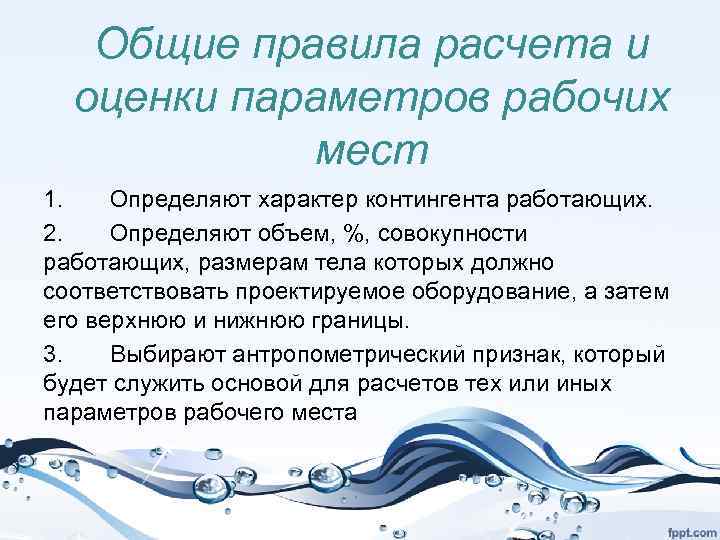

Общие правила расчета и оценки параметров рабочих мест 1. Определяют характер контингента работающих. 2. Общие правила расчета и оценки параметров рабочих мест 1. Определяют характер контингента работающих. 2. Определяют объем, %, совокупности работающих, размерам тела которых должно соответствовать проектируемое оборудование, а затем его верхнюю и нижнюю границы. 3. Выбирают антропометрический признак, который будет служить основой для расчетов тех или иных параметров рабочего места

4. Выбирают границы (верхнюю или нижнюю) объема обследуемой совокупности работающих. 5. Используют пороговые значения 4. Выбирают границы (верхнюю или нижнюю) объема обследуемой совокупности работающих. 5. Используют пороговые значения антропометрических признаков. 6. Находят числовое выражение порогового значения антропометрического признака, характерного для выборочной совокупности. 7. За базы отсчета при измерении габаритных параметров рабочего места в целом принимают воображаемые ограничительные плоскости

7. За базы отсчета при измерении габаритных параметров рабочего места в целом принимают воображаемые 7. За базы отсчета при измерении габаритных параметров рабочего места в целом принимают воображаемые ограничительные плоскости, касательные к наиболее выступающим внутрь свободного рабочего пространства точкам элементов рабочего места, ограничивающим размах движений и проходов.

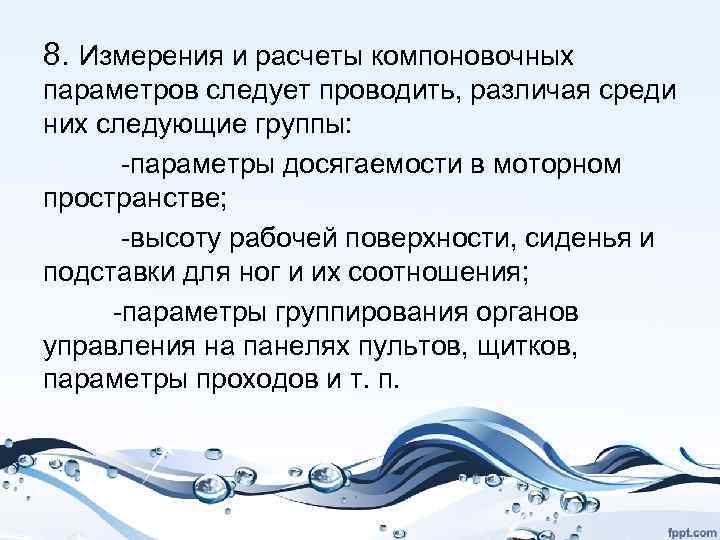

8. Измерения и расчеты компоновочных параметров следует проводить, различая среди них следующие группы: параметры 8. Измерения и расчеты компоновочных параметров следует проводить, различая среди них следующие группы: параметры досягаемости в моторном пространстве; высоту рабочей поверхности, сиденья и подставки для ног и их соотношения; параметры группирования органов управления на панелях пультов, щитков, параметры проходов и т. п.

Процедура оценки рабочих мест проводится в два этапа • подготовительный • основной Процедура оценки рабочих мест проводится в два этапа • подготовительный • основной

На подготовительном этапе: • • определяют тип рабочего места; составляют перечень средств труда на На подготовительном этапе: • • определяют тип рабочего места; составляют перечень средств труда на рабочем месте, выделив основные и вспомогательные; составляют перечень органов управления и затем их классифицируют по группам: ручного и ножного управления, посто янного, периодического и эпизодического действия; составляют перечень технологической оснастки, определив ее по технической документации и наличию на рабочем месте; составляют перечень организационной оснастки; определяют зоны моторной активности, выделив среди них постоянные, периодические и эпизодические. составляют перечень эргономических параметров рабочего места, подлежащих измерениям и анализу, и сводят их в таблицу. определяют базы отсчета, от которых следует измерять компоновочные параметры рабочего места в каждой выделенной зоне.

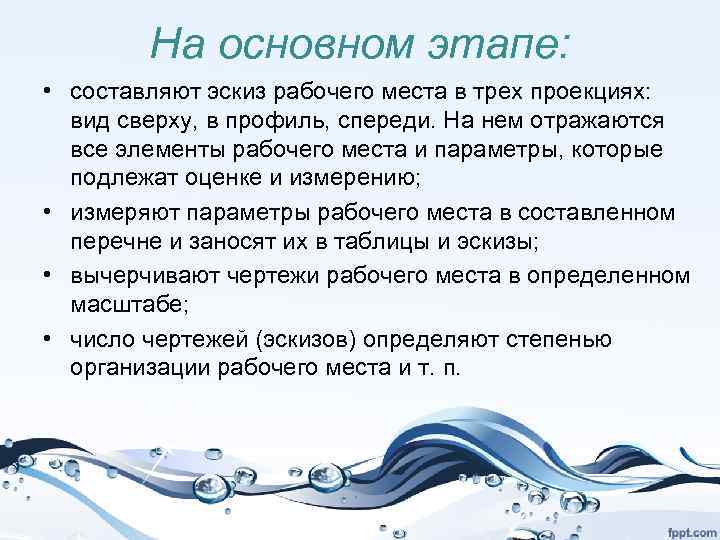

На основном этапе: • составляют эскиз рабочего места в трех проекциях: вид сверху, в На основном этапе: • составляют эскиз рабочего места в трех проекциях: вид сверху, в профиль, спереди. На нем отражаются все элементы рабочего места и параметры, которые подлежат оценке и измерению; • измеряют параметры рабочего места в составленном перечне и заносят их в таблицы и эскизы; • вычерчивают чертежи рабочего места в определенном масштабе; • число чертежей (эскизов) определяют степенью организации рабочего места и т. п.

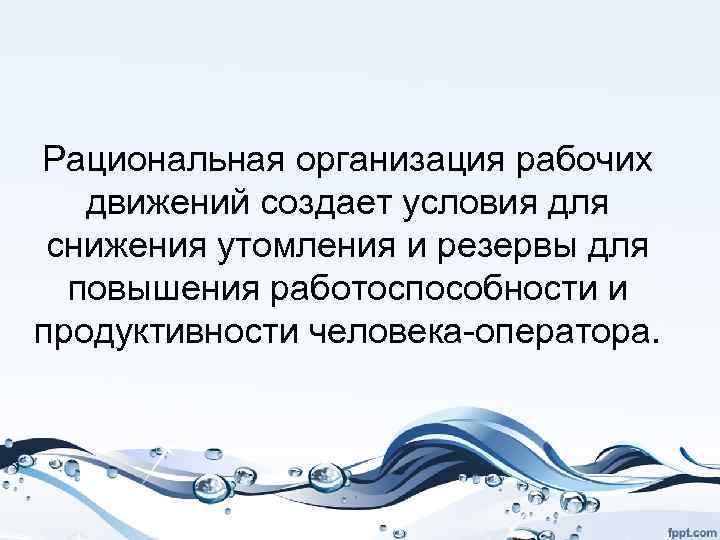

Рациональная организация рабочих движений создает условия для снижения утомления и резервы для повышения работоспособности Рациональная организация рабочих движений создает условия для снижения утомления и резервы для повышения работоспособности и продуктивности человека оператора.
