Антирефлексные просветляющие покрытия Trio Crizal Alize Crizal A

Антирефлексные (просветляющие) покрытия Trio Crizal Alize Crizal. A 2

Всемирные исследования, посвященные покрытиям Какой критерий является определяющим при покупке линз? Компания Essilor провела всемирные исследования, чтобы ответить на этот вопрос.

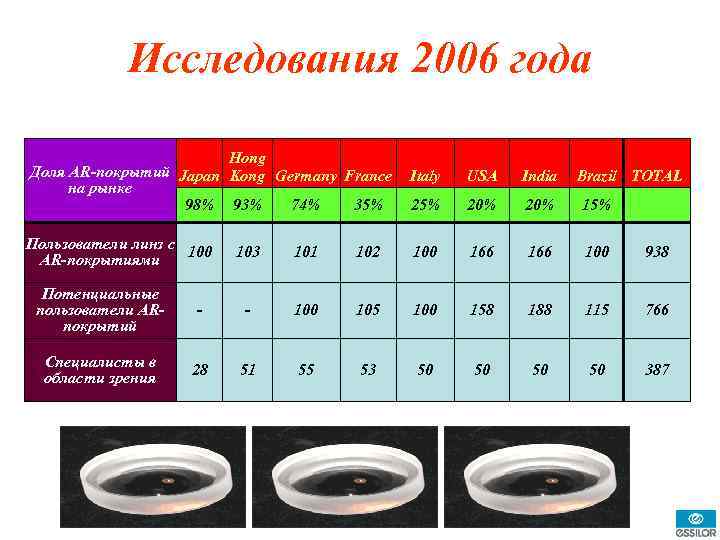

Исследования 2006 года Hong Доля AR-покрытий Japan Kong Germany France на рынке 98% 93% 74% 35% Italy USA India 25% 20% 15% Пользователи линз с 100 AR-покрытиями Brazil TOTAL 103 101 102 100 166 100 938 Потенциальные пользователи ARпокрытий - - 100 105 100 158 188 115 766 Специалисты в области зрения 28 51 55 53 50 50 387

Результаты Исследование показало: Ясное, четкое зрение ( прозрачность линзы ) Являются самыми важными факторами

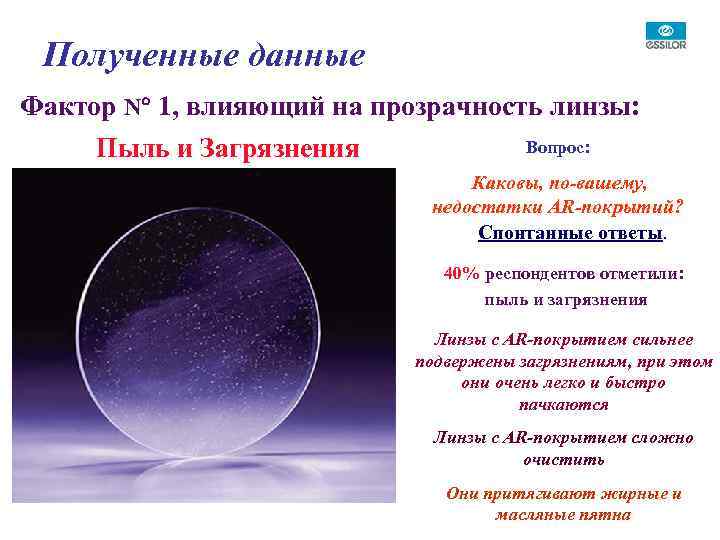

Полученные данные Фактор N 1, влияющий на прозрачность линзы: Пыль и Загрязнения Вопрос: Каковы, по-вашему, недостатки AR-покрытий? Спонтанные ответы. 40% респондентов отметили: пыль и загрязнения Линзы с AR-покрытием сильнее подвержены загрязнениям, при этом они очень легко и быстро пачкаются Линзы с AR-покрытием сложно очистить Они притягивают жирные и масляные пятна

Точка зрения профессионалов в салонах оптики Вопрос: Какие причины называют клиенты, если отказываются от линз с AR-покрытиями? Очищение и уход за этими линзами сложнее и занимает больше времени = 53% К линзам легче прилипает пыль, отпечатки на них заметнее = 46% Уже носили такие линзы и остались недовольны = 39%

Пыль, грязь, отпечатки пальцев При загрязнении линзы проходимость света ухудшается ЗЕРКАЛЬНЫЙ ЭФФЕКТ

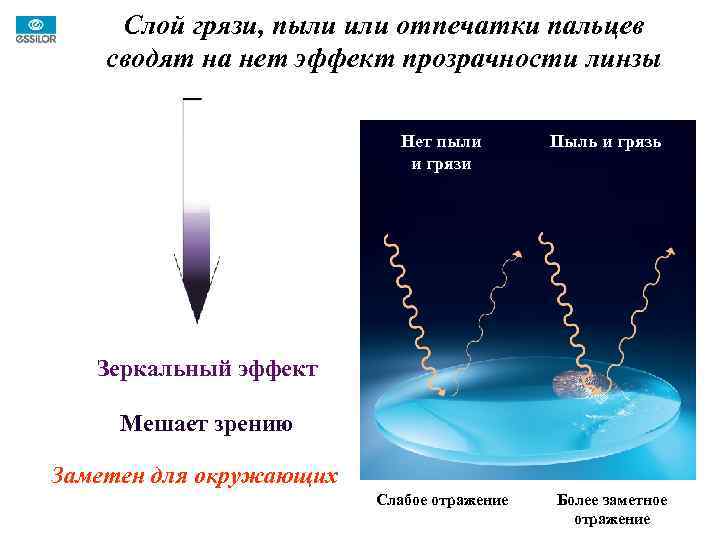

Слой грязи, пыли или отпечатки пальцев сводят на нет эффект прозрачности линзы Нет пыли и грязи Пыль и грязь Зеркальный эффект Мешает зрению Заметен для окружающих Слабое отражение Более заметное отражение

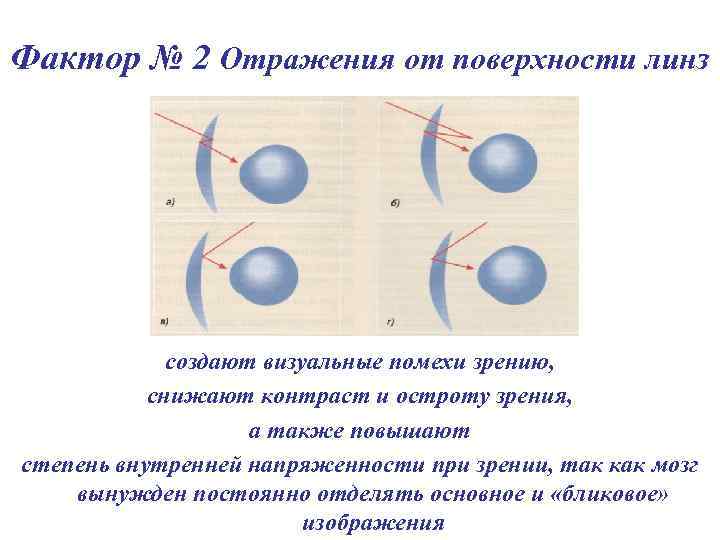

Фактор № 2 Отражения от поверхности линз создают визуальные помехи зрению, снижают контраст и остроту зрения, а также повышают степень внутренней напряженности при зрении, так как мозг вынужден постоянно отделять основное и «бликовое» изображения

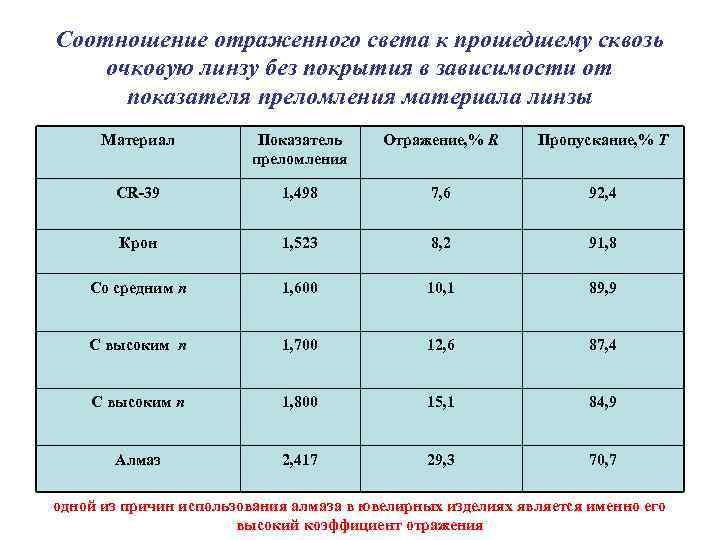

Соотношение отраженного света к прошедшему сквозь очковую линзу без покрытия в зависимости от показателя преломления материала линзы Материал Показатель преломления Отражение, % R Пропускание, % T CR-39 1, 498 7, 6 92, 4 Крон 1, 523 8, 2 91, 8 Со средним n 1, 600 10, 1 89, 9 С высоким n 1, 700 12, 6 87, 4 С высоким n 1, 800 15, 1 84, 9 Алмаз 2, 417 29, 3 70, 7 одной из причин использования алмаза в ювелирных изделиях является именно его высокий коэффициент отражения

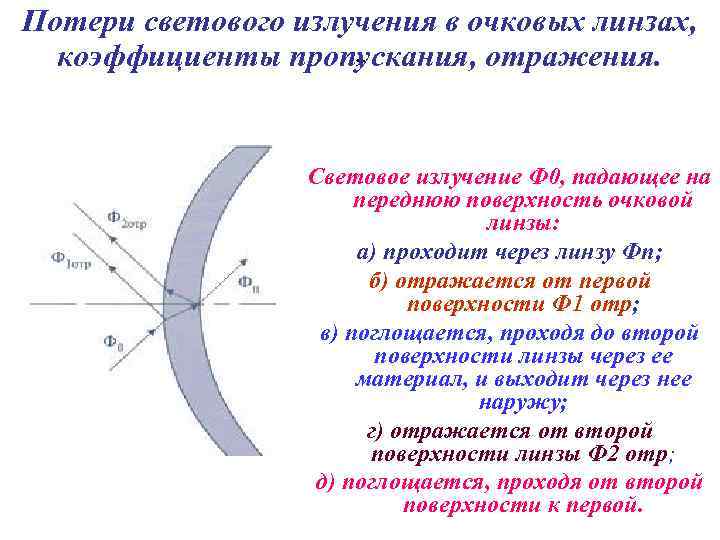

Потери светового излучения в очковых линзах, , . коэффициенты пропускания, отражения. Световое излучение Ф 0, падающее на переднюю поверхность очковой линзы: а) проходит через линзу Фп; б) отражается от первой поверхности Ф 1 отр; в) поглощается, проходя до второй поверхности линзы через ее материал, и выходит через нее наружу; г) отражается от второй поверхности линзы Ф 2 отр; д) поглощается, проходя от второй поверхности к первой.

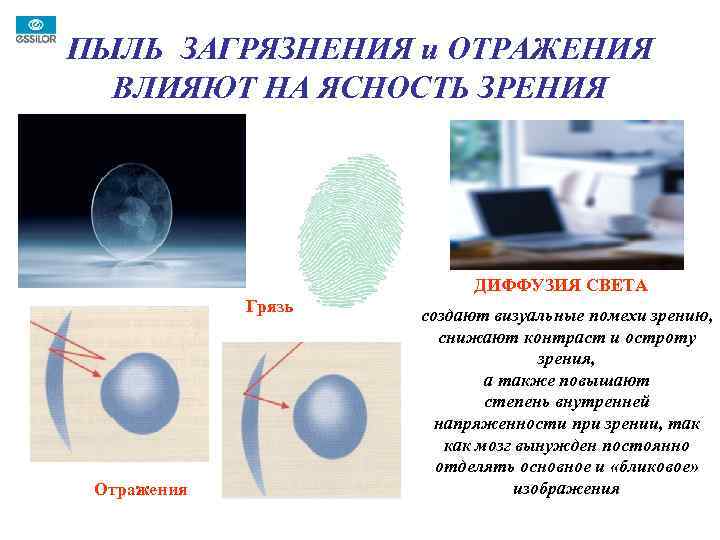

ПЫЛЬ ЗАГРЯЗНЕНИЯ и ОТРАЖЕНИЯ ВЛИЯЮТ НА ЯСНОСТЬ ЗРЕНИЯ ДИФФУЗИЯ СВЕТА Грязь Отражения создают визуальные помехи зрению, снижают контраст и остроту зрения, а также повышают степень внутренней напряженности при зрении, так как мозг вынужден постоянно отделять основное и «бликовое» изображения

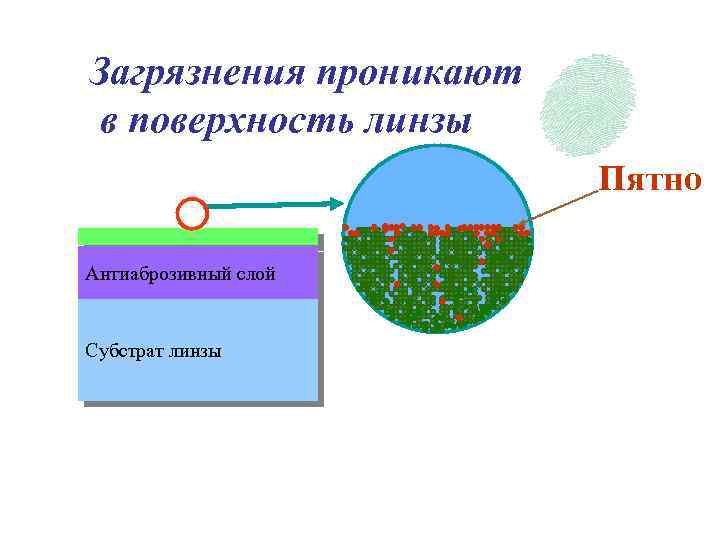

Загрязнения проникают в поверхность линзы Пятно Антиаброзивный слой Субстрат линзы

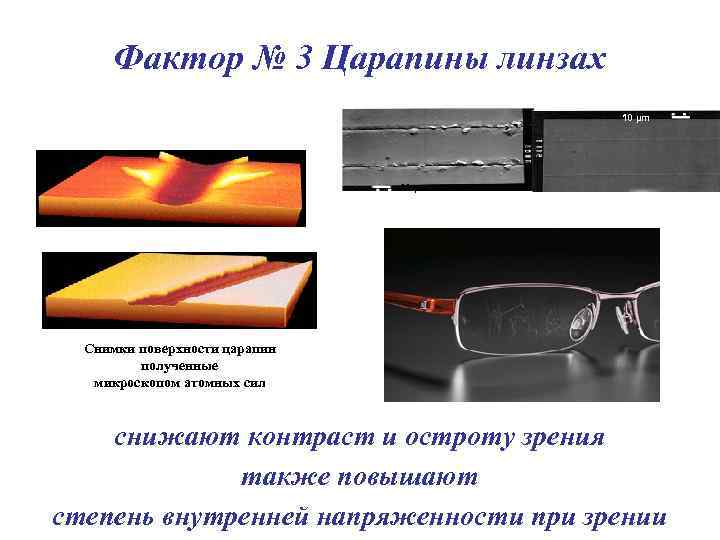

Фактор № 3 Царапины линзах 10 µm Снимки поверхности царапин полученные микроскопом атомных сил снижают контраст и остроту зрения также повышают степень внутренней напряженности при зрении

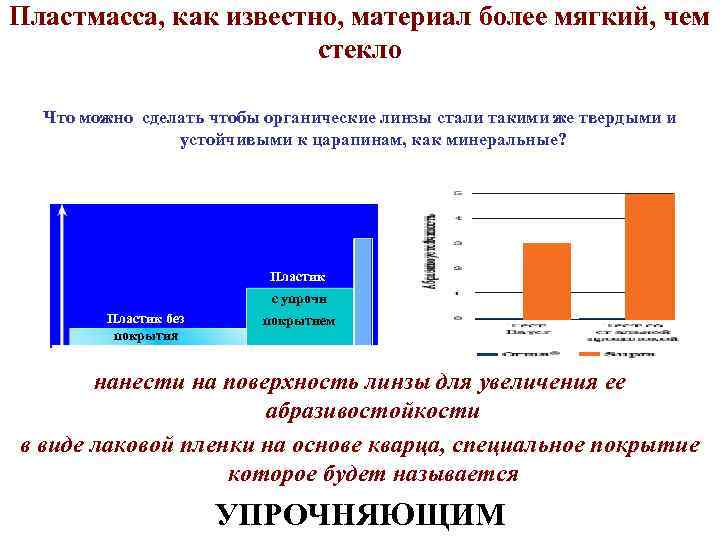

Пластмасса, как известно, материал более мягкий, чем стекло Что можно сделать чтобы органические линзы стали такими же твердыми и устойчивыми к царапинам, как минеральные? полимер Пластик без покрытия покрытием с упрочн нанести на поверхность линзы для увеличения ее абразивостойкости в виде лаковой пленки на основе кварца, специальное покрытие которое будет называется УПРОЧНЯЮЩИМ

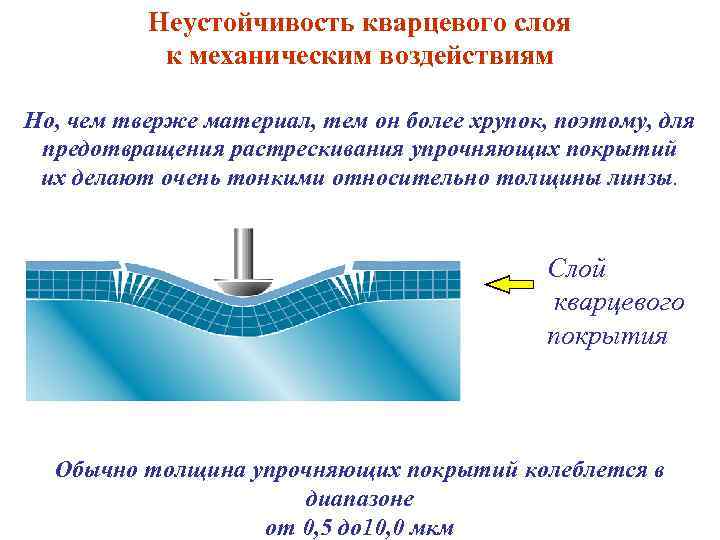

Неустойчивость кварцевого слоя к механическим воздействиям Но, чем тверже материал, тем он более хрупок, поэтому, для предотвращения растрескивания упрочняющих покрытий их делают очень тонкими относительно толщины линзы. Слой кварцевого покрытия Обычно толщина упрочняющих покрытий колеблется в диапазоне от 0, 5 до 10, 0 мкм

Лаковая пленка на основе кварца представляет собой композицию силиконового лака (60%) и органических (30%) соединений,

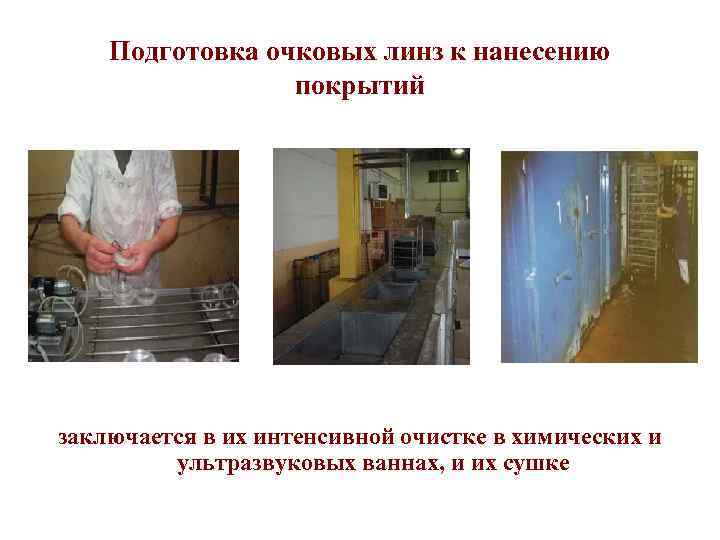

Подготовка очковых линз к нанесению покрытий заключается в их интенсивной очистке в химических и ультразвуковых ваннах, и их сушке

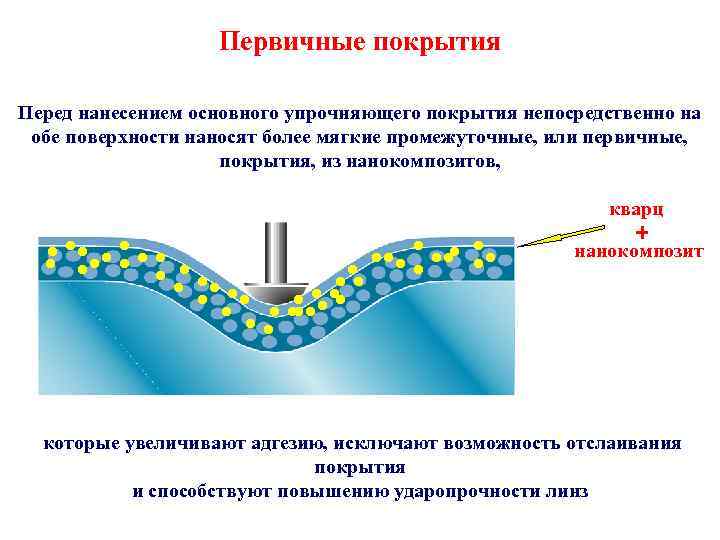

Первичные покрытия Перед нанесением основного упрочняющего покрытия непосредственно на обе поверхности наносят более мягкие промежуточные, или первичные, покрытия, из нанокомпозитов, . . кварц + нанокомпозит которые увеличивают адгезию, исключают возможность отслаивания покрытия и способствуют повышению ударопрочности линз

Упрочняющие покрытия препятствуют образованию царапин в основном предохраняя поверхность линз от множества мелких царапин, возникающих при повседневном пользовании (например, при протирании линз), однако не защищают от глубоких царапин при серьезном механическом воздействии. Ведь, как известно, царапины могут образовываться даже на алмазе.

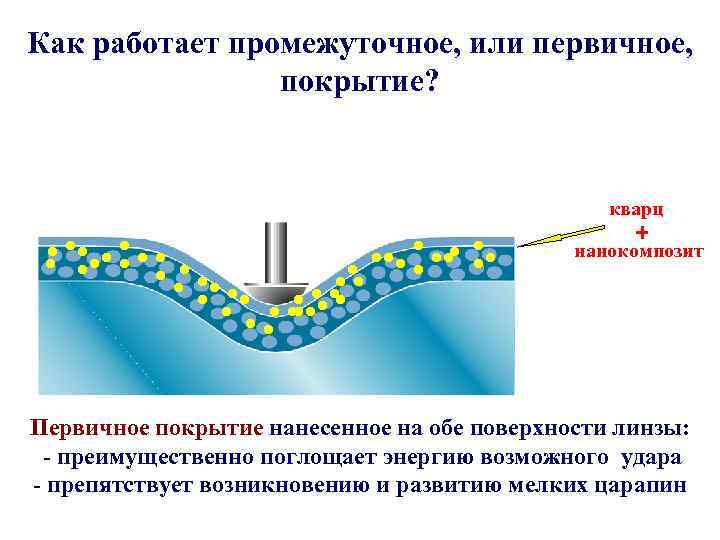

Как работает промежуточное, или первичное, покрытие? . . кварц + нанокомпозит Первичное покрытие нанесенное на обе поверхности линзы: - преимущественно поглощает энергию возможного удара - препятствует возникновению и развитию мелких царапин

Качественное упрочняющее покрытие SUPRA применяется как основа, как стандартное, способствует улучшению адгезии и абразивостойкости просветляющих слоев на линзах ESSILOR типа Ormа, Ormex, Ormix, Airwear, Transitions, Stylis, Lineis

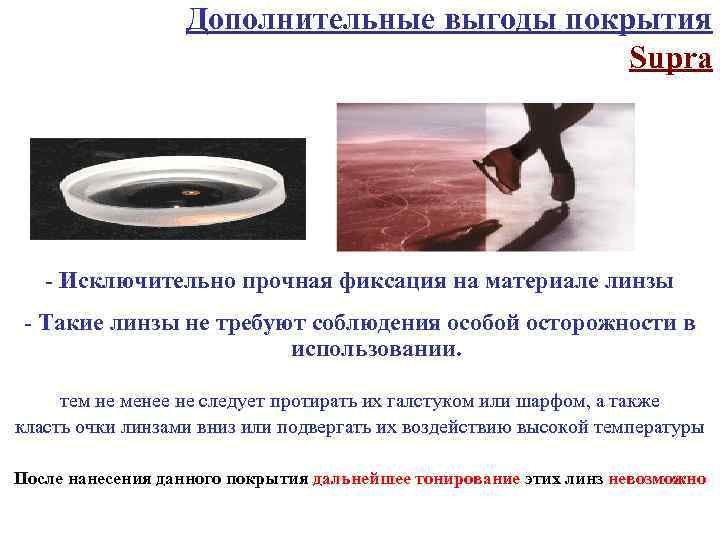

Дополнительные выгоды покрытия Supra - Исключительно прочная фиксация на материале линзы - Такие линзы не требуют соблюдения особой осторожности в использовании. тем не менее не следует протирать их галстуком или шарфом, а также класть очки линзами вниз или подвергать их воздействию высокой температуры После нанесения данного покрытия дальнейшее тонирование этих линз невозможно

Просветляющие покрытия, или как сделать линзу просветленной Для увеличения светопропускания линз из разнообразных материалов активно применяются просветляющие покрытия. Эти покрытия увеличивают светопропускание линз, уменьшают образование бликов и паразитных изображений на их поверхности

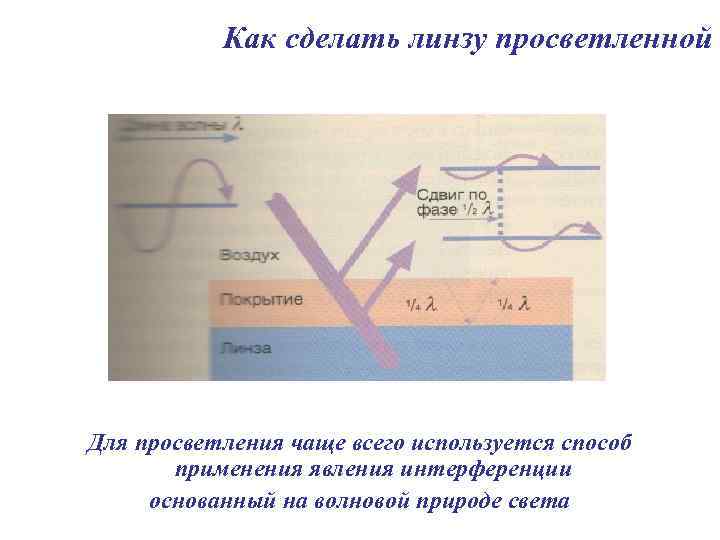

Как сделать линзу просветленной Для просветления чаще всего используется способ применения явления интерференции основанный на волновой природе света

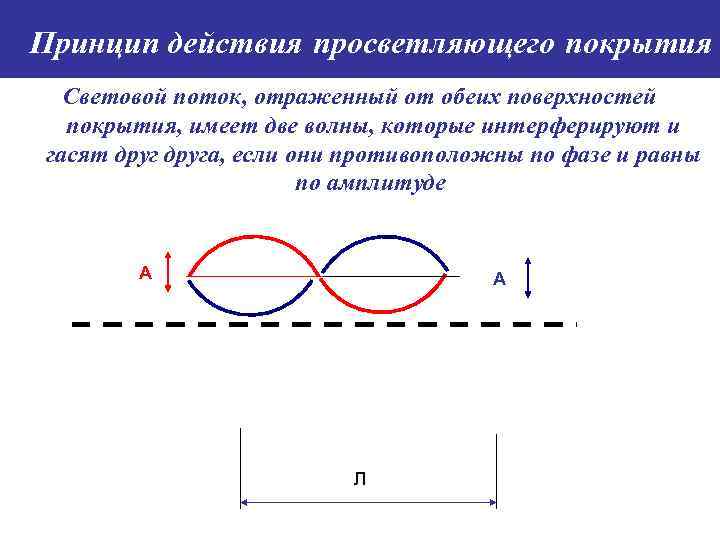

Принцип действия просветляющего покрытия Световой поток, отраженный от обеих поверхностей покрытия, имеет две волны, которые интерферируют и гасят друга, если они противоположны по фазе и равны по амплитуде. А А Л

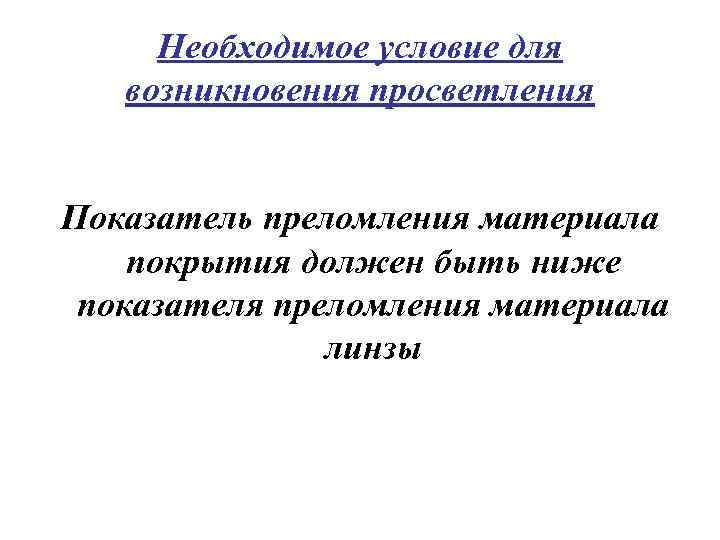

Необходимое условие для возникновения просветления Показатель преломления материала покрытия должен быть ниже показателя преломления материала линзы

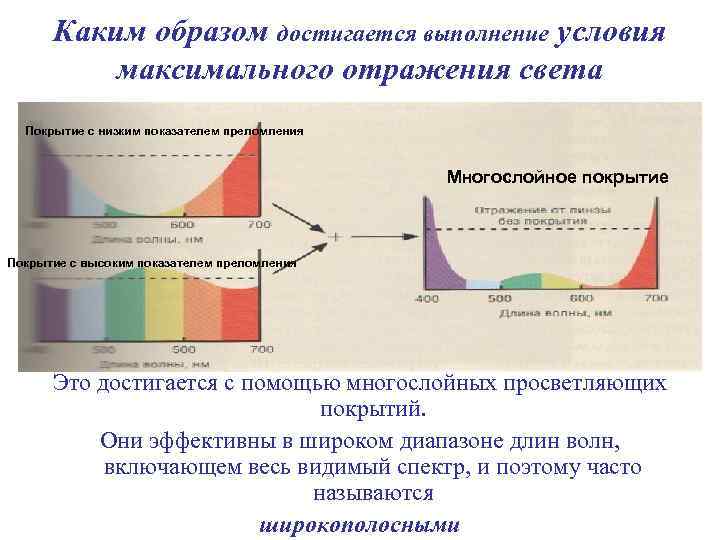

Каким образом достигается выполнение условия максимального отражения света Покрытие с низким показателем преломления Многослойное покрытие Покрытие с высоким показателем преломления Это достигается с помощью многослойных просветляющих покрытий. Они эффективны в широком диапазоне длин волн, включающем весь видимый спектр, и поэтому часто называются широкополосными

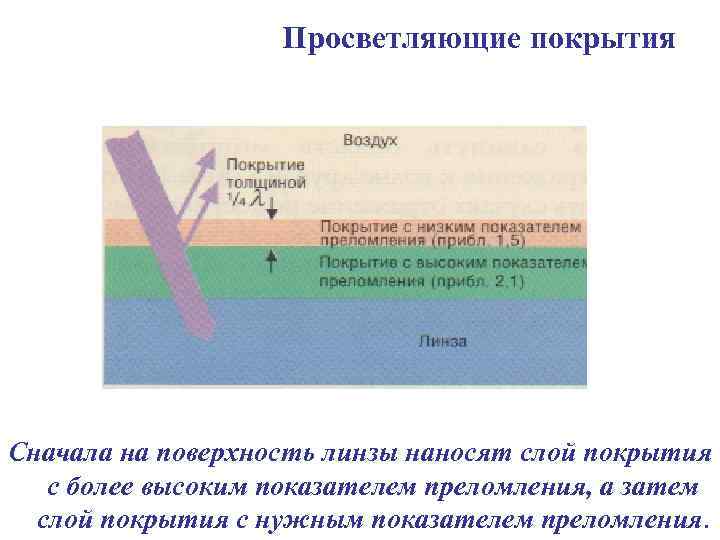

Просветляющие покрытия Сначала на поверхность линзы наносят слой покрытия с более высоким показателем преломления, а затем слой покрытия с нужным показателем преломления.

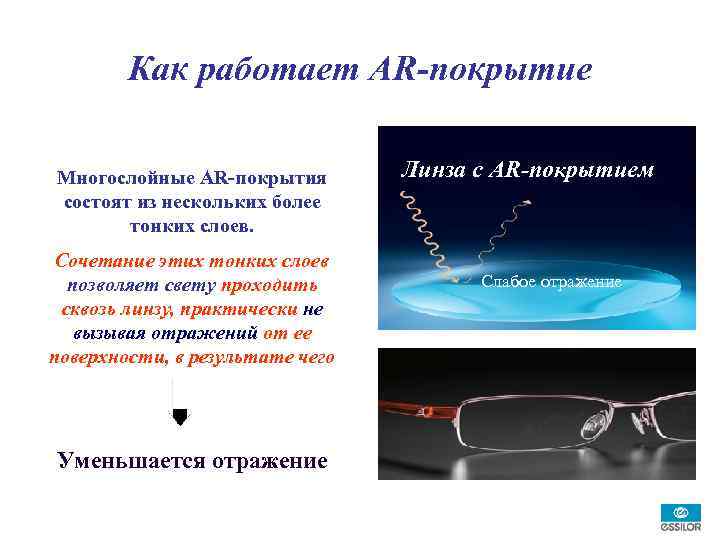

Как работает AR-покрытие Многослойные AR-покрытия состоят из нескольких более тонких слоев. Сочетание этих тонких слоев позволяет свету проходить сквозь линзу, практически не вызывая отражений от ее поверхности, в результате чего Уменьшается отражение Линза с AR-покрытием Слабое отражение

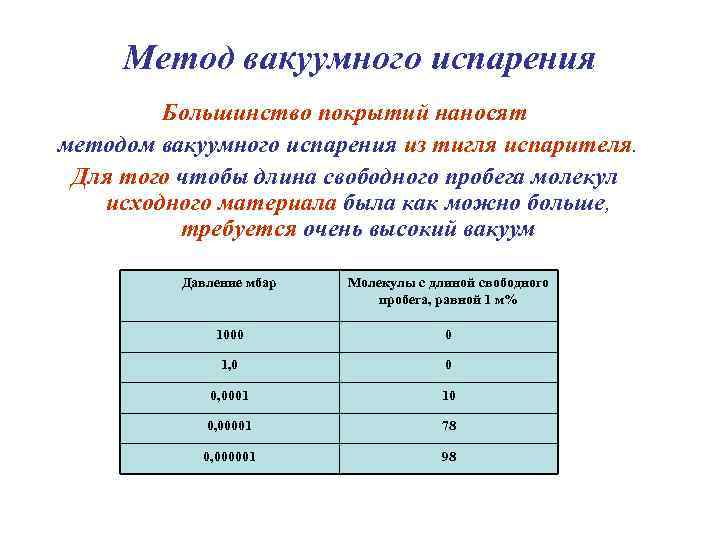

Метод вакуумного испарения Большинство покрытий наносят методом вакуумного испарения из тигля испарителя. Для того чтобы длина свободного пробега молекул исходного материала была как можно больше, требуется очень высокий вакуум Давление мбар Молекулы с длиной свободного пробега, равной 1 м% 1000 0 1, 0 0 0, 0001 10 0, 00001 78 0, 000001 98

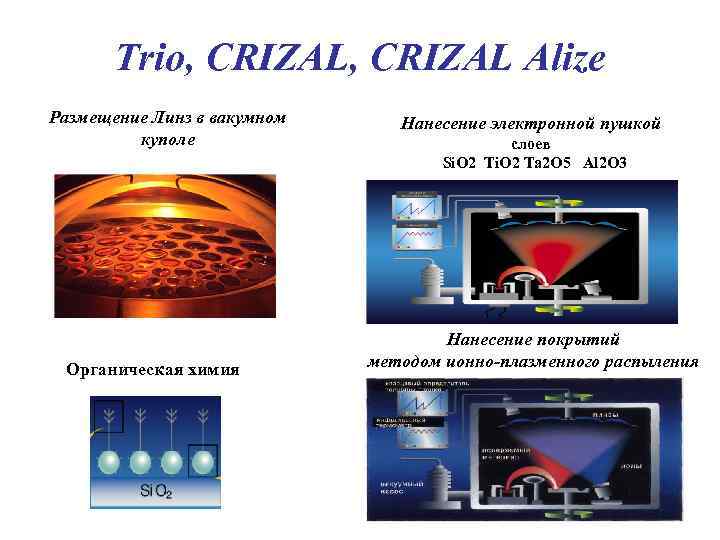

Trio, CRIZAL Alize Размещение Линз в вакумном куполе Органическая химия Нанесение электронной пушкой слоев Si. O 2 Ta 2 O 5 Al 2 O 3 Нанесение покрытий методом ионно-плазменного распыления

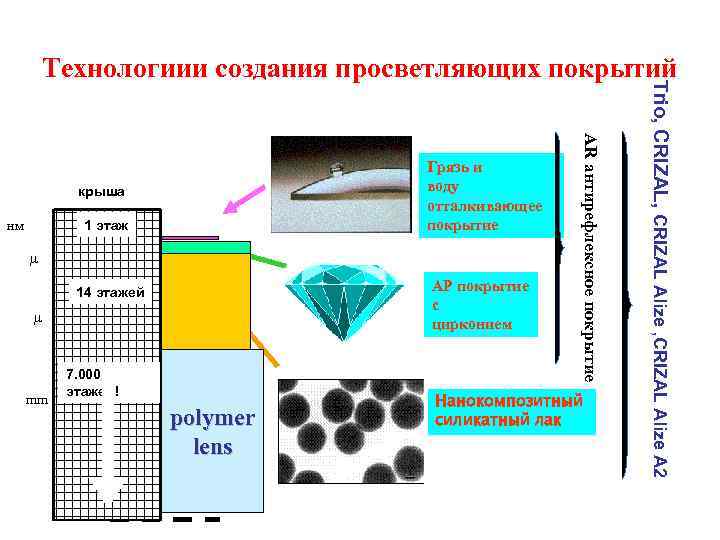

крыша 1 этаж нм m АР покрытие с цирконием 14 этажей m mm 7. 000 этажей! polymer lens АR антирефлексное покрытие Грязь и воду отталкивающее покрытие Нанокомпозитный силикатный лак Trio, CRIZAL Alize A 2 Технологиии создания просветляющих покрытий

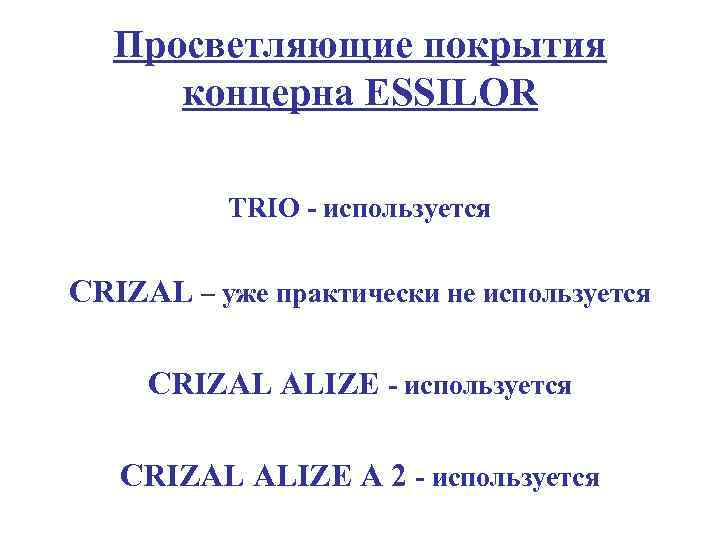

Просветляющие покрытия концерна ESSILOR TRIO - используется CRIZAL – уже практически не используется CRIZAL ALIZE - используется CRIZAL ALIZE A 2 - используется

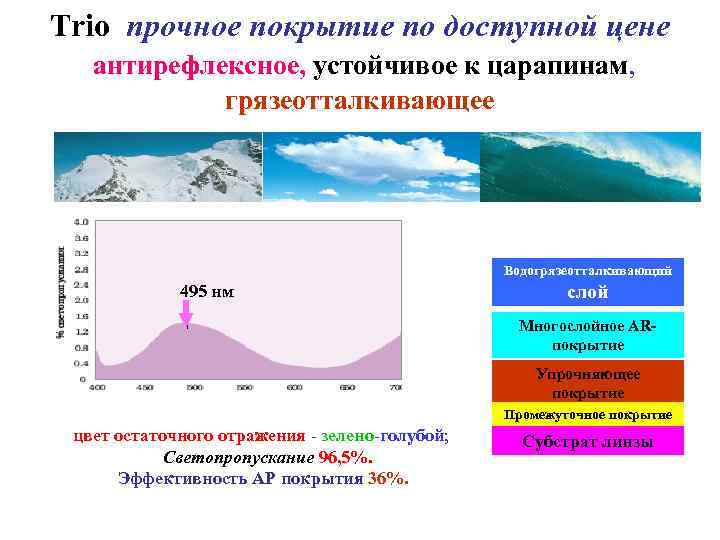

Trio прочное покрытие по доступной цене антирефлексное, устойчивое к царапинам, грязеотталкивающее Водогрязеотталкивающий __ 495 нм слой Многослойное ARпокрытие Упрочняющее покрытие Промежуточное покрытие цвет остаточного отражения - зелено-голубой; Светопропускание 96, 5%. Эффективность АР покрытия 36%. Субстрат линзы

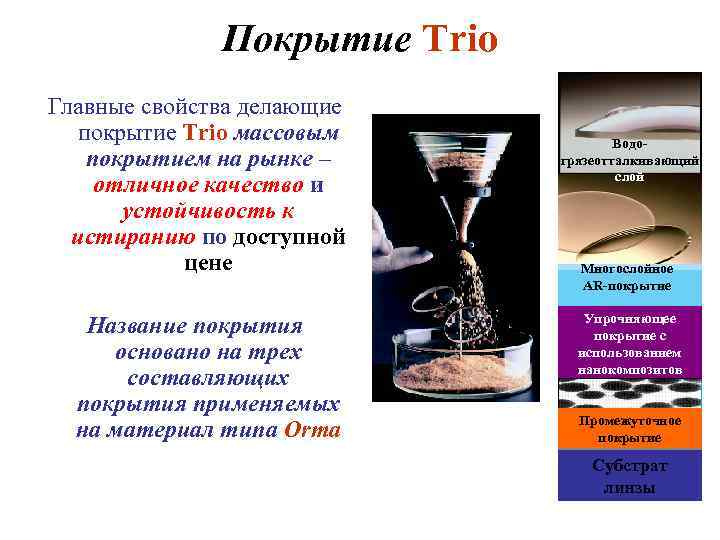

Покрытие Trio Главные свойства делающие покрытие Trio массовым покрытием на рынке – отличное качество и устойчивость к истиранию по доступной цене Название покрытия основано на трех составляющих покрытия применяемых на материал типа Orma Водогрязеотталкивающий слой Многослойное AR-покрытие Упрочняющее покрытие с использованием нанокомпозитов Промежуточное покрытие Субстрат линзы

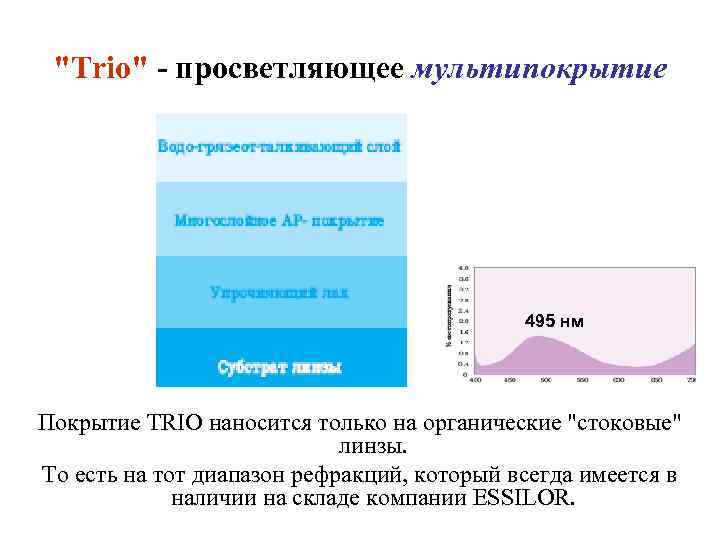

"Trio" - просветляющее мультипокрытие 495 нм Покрытие TRIO наносится только на органические "стоковые" линзы. То есть на тот диапазон рефракций, который всегда имеется в наличии на складе компании ESSILOR.

«СRIZAL» комбинированное покрытие - антирефлексное, устойчивое к царапинам, грязеотталкивающее Абразивоустойчивость Антирефлексное покрытие Водо и грязеотталкивающий слой ВЫСОЧАЙШЕЕ СВЕТОПРОПУСКАНИЕ Линзы с покрытием Crizal имеют высокий уровень светопропускания благодаря многослойному покрытию Линзы с покрытием Crizal подверглись усовершенствованию, что проявилось в лучшей интеграции и большей однородности различных слоев вместе составляющих Crizal Окраска остаточного рефлекса очень слабо выражена. Остаточный оттенок спокойного зеленого цвета – этот цвет наиболее устойчив при погашении бликов с линзы.

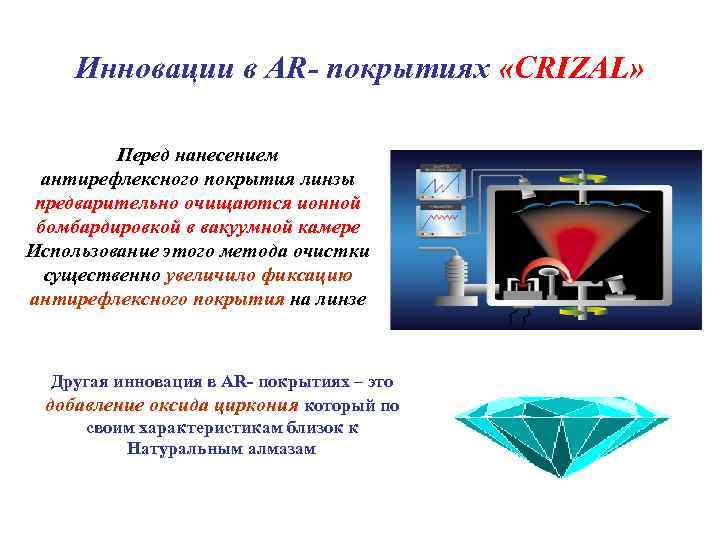

Инновации в AR- покрытиях «СRIZAL» Перед нанесением антирефлексного покрытия линзы предварительно очищаются ионной бомбардировкой в вакуумной камере Использование этого метода очистки существенно увеличило фиксацию антирефлексного покрытия на линзе Другая инновация в AR- покрытиях – это добавление оксида циркония который по своим характеристикам близок к Натуральным алмазам

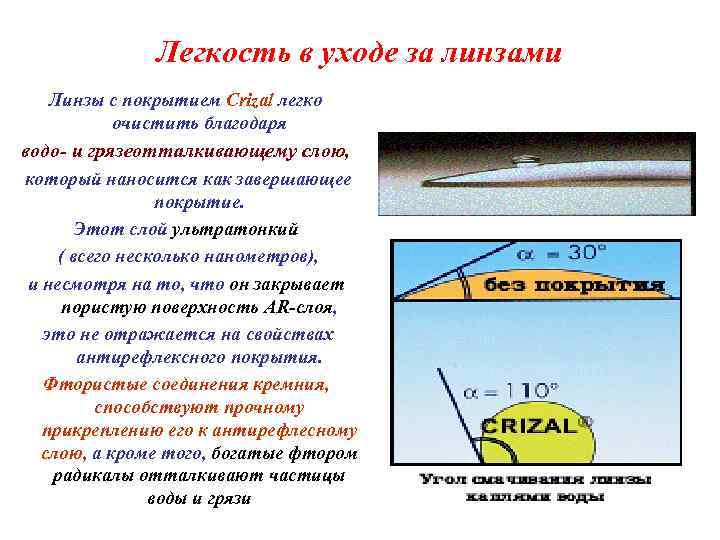

Легкость в уходе за линзами Линзы с покрытием Crizal легко очистить благодаря водо- и грязеотталкивающему слою, который наносится как завершающее покрытие. Этот слой ультратонкий ( всего несколько нанометров), и несмотря на то, что он закрывает пористую поверхность AR-слоя, это не отражается на свойствах антирефлексного покрытия. Фтористые соединения кремния, способствуют прочному прикреплению его к антирефлесному слою, а кроме того, богатые фтором радикалы отталкивают частицы воды и грязи

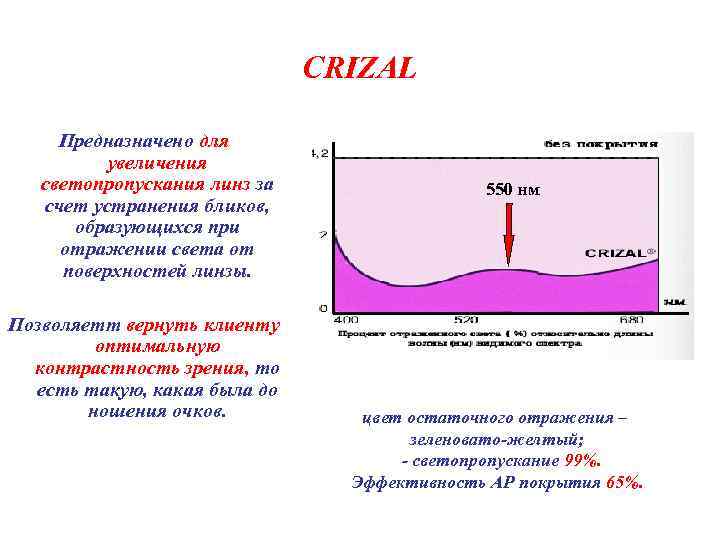

СRIZAL Предназначено для увеличения светопропускания линз за счет устранения бликов, образующихся при отражении света от поверхностей линзы. Позволяетт вернуть клиенту оптимальную контрастность зрения, то есть такую, какая была до ношения очков. 550 нм цвет остаточного отражения – зеленовато-желтый; - светопропускание 99%. Эффективность АР покрытия 65%.

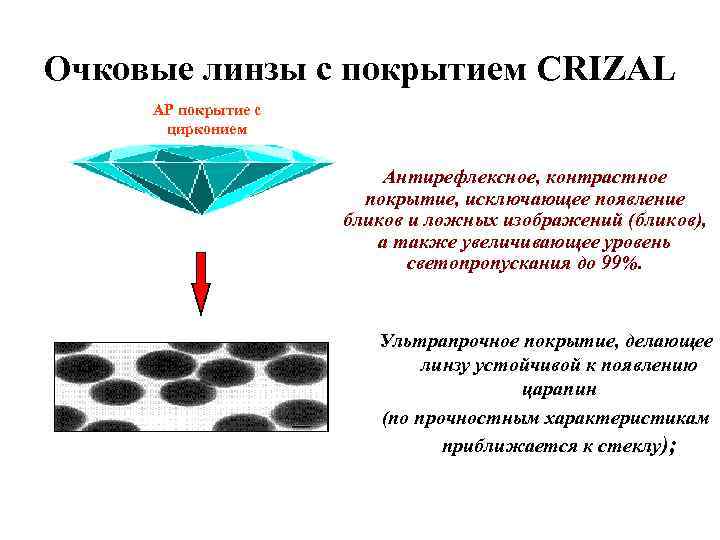

Очковые линзы с покрытием CRIZAL АР покрытие с цирконием Антирефлексное, контрастное покрытие, исключающее появление бликов и ложных изображений (бликов), а также увеличивающее уровень светопропускания до 99%. Ультрапрочное покрытие, делающее линзу устойчивой к появлению царапин (по прочностным характеристикам приближается к стеклу);

CRIZAL Кроме того, за очковыми линзами с покрытием CRIZAL очень легко ухаживать.

Очковые линзы с покрытием CRIZAL избавят вас от повсеместно возникающих и мешающих бликов; в офисе, где излучение и мерцание от экранов компьютеров и ламп дневного света раздражает и утомляет глаза.

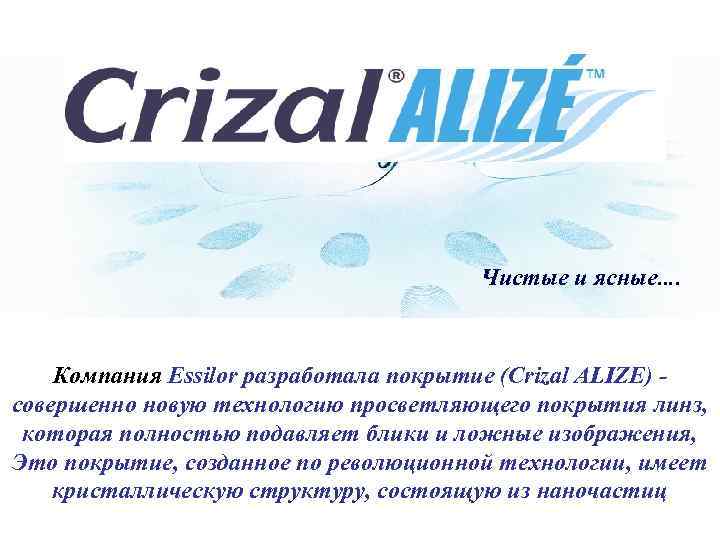

Чистые и ясные…. Компания Essilor разработала покрытие (Crizal ALIZE) - совершенно новую технологию просветляющего покрытия линз, которая полностью подавляет блики и ложные изображения, Это покрытие, созданное по революционной технологии, имеет кристаллическую структуру, состоящую из наночастиц

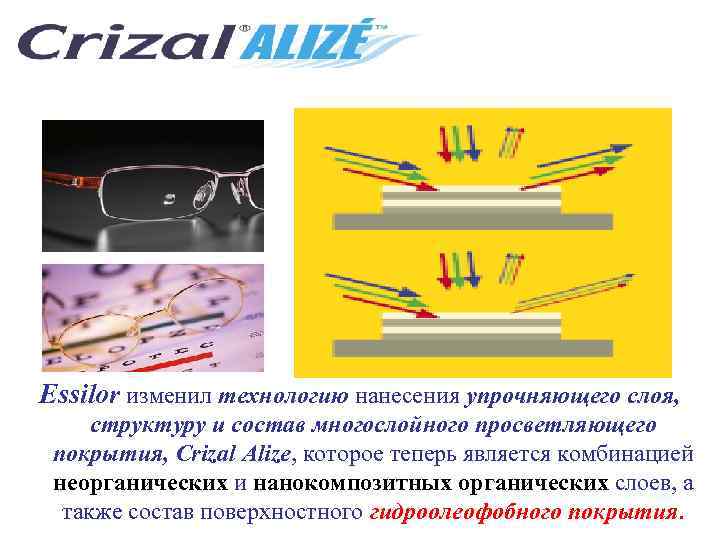

Essilor изменил технологию нанесения упрочняющего слоя, структуру и состав многослойного просветляющего покрытия, Crizal Alize, которое теперь является комбинацией неорганических и нанокомпозитных органических слоев, а также состав поверхностного гидроолеофобного покрытия.

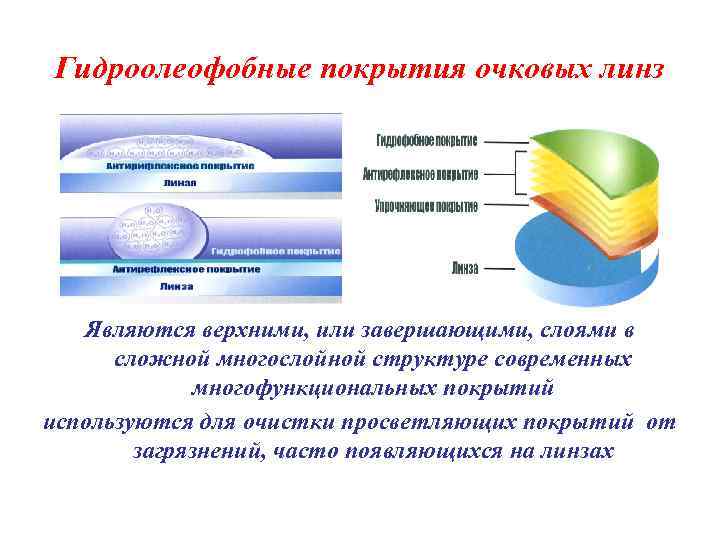

Гидроолеофобные покрытия очковых линз Являются верхними, или завершающими, слоями в сложной многослойной структуре современных многофункциональных покрытий используются для очистки просветляющих покрытий от загрязнений, часто появляющихся на линзах

Схема работы гидрофобного покрытия Асимметричные молекулы: Одна часть насыщенная фтором является гидрофобной Другая часть молекулы гидрофильная, хорошо фиксируется на антирефлексном слое

Действие гидрофобного покрытия 112° гидрофобное покрытие с фторорганическим соединениями : - имеет очень низкий коэффициент трения, - уменьшает смачиваемость поверхности линз водой, что проявляется в увеличении угла смачивания капель воды, нанесенных на поверхность гидрофобного покрытия.

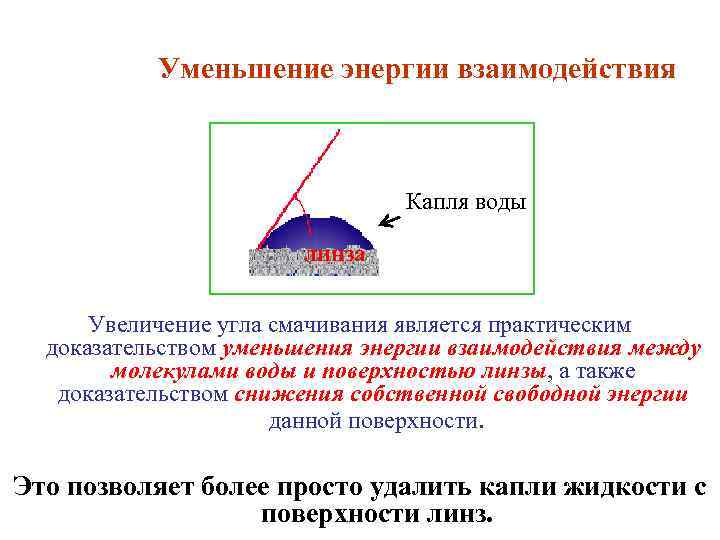

Уменьшение энергии взаимодействия Капля воды линза Увеличение угла смачивания является практическим доказательством уменьшения энергии взаимодействия между молекулами воды и поверхностью линзы, а также доказательством снижения собственной свободной энергии данной поверхности. Это позволяет более просто удалить капли жидкости с поверхности линз.

Угол смачивания Капля воды q линза Мерой смачивания является угол q между смачиваемой твердой поверхностью и касательной к поверхности жидкости. Его называют углом смачивания или краевым углом. По значению краевого угла судят и о свойствах поверхности Измерение угла смачивания является традиционной методикой. для определения поверхностных свойств какого-либо материала.

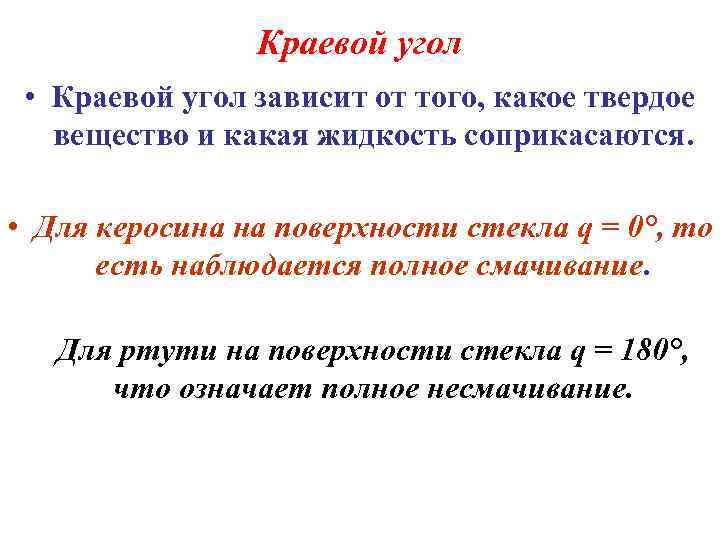

Краевой угол • Краевой угол зависит от того, какое твердое вещество и какая жидкость соприкасаются. • Для керосина на поверхности стекла q = 0°, то есть наблюдается полное смачивание. Для ртути на поверхности стекла q = 180°, что означает полное несмачивание.

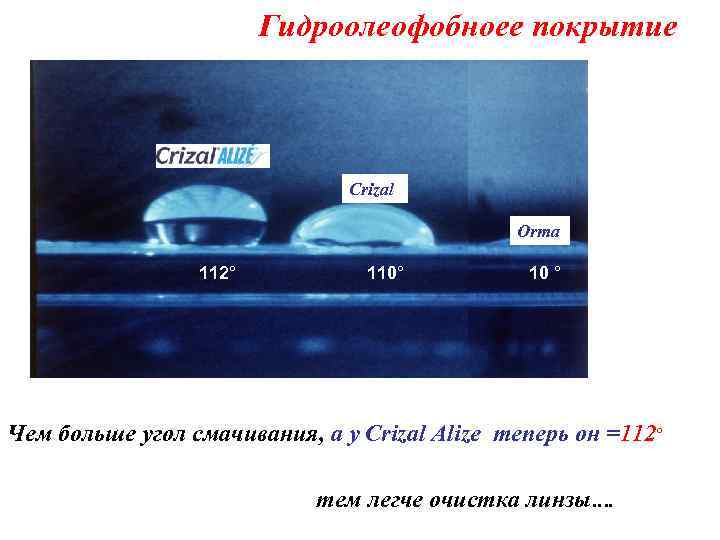

Гидроолеофобноее покрытие Crizal Orma 112° 110° 10 ° Чем больше угол смачивания, а у Crizal Alize теперь он =112° тем легче очистка линзы….

Тест с чернилами Контроль линз Crizal Alizé на выходе Тест с чернилами стандартный АР- слой Новый слой Crizal AlizÉ

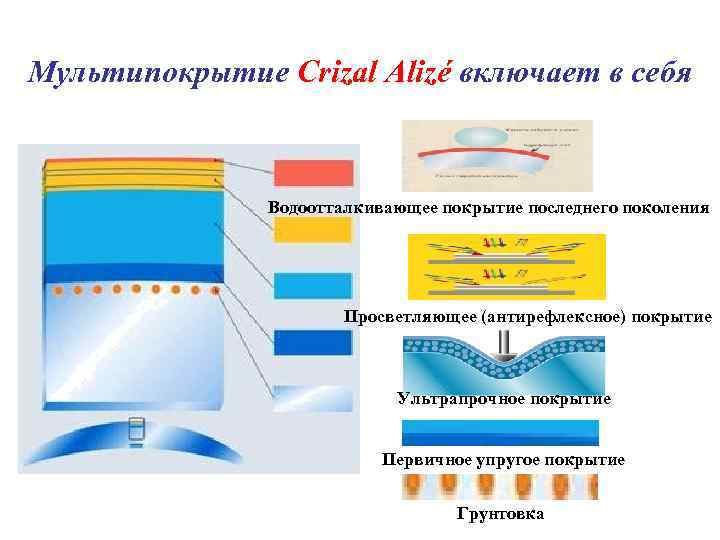

Мультипокрытие Crizal Alizé включает в себя Водоотталкивающее покрытие последнего поколения Просветляющее (антирефлексное) покрытие Ультрапрочное покрытие Первичное упругое покрытие Грунтовка

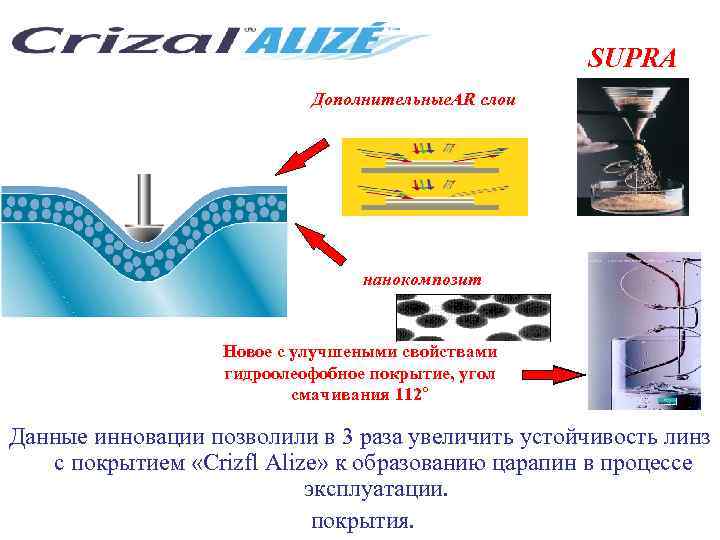

SUPRA Дополнительные. АR слои нанокомпозит Новое с улучшеными свойствами гидроолеофобное покрытие, угол смачивания 112° Данные инновации позволили в 3 раза увеличить устойчивость линз с покрытием «Crizfl Alize» к образованию царапин в процессе эксплуатации. покрытия.

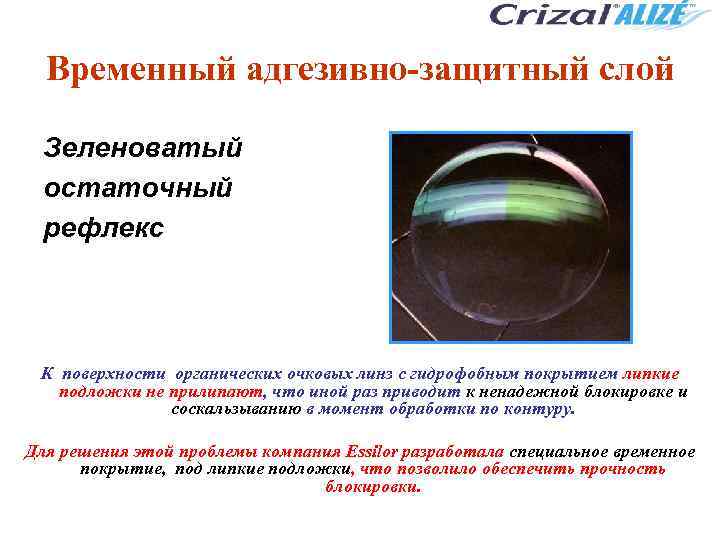

Временный адгезивно-защитный слой Зеленоватый остаточный рефлекс К поверхности органических очковых линз с гидрофобным покрытием липкие подложки не прилипают, что иной раз приводит к ненадежной блокировке и соскальзыванию в момент обработки по контуру. Для решения этой проблемы компания Essilor разработала специальное временное покрытие, под липкие подложки, что позволило обеспечить прочность блокировки.

Представляем Новое покрытие лучшее стало совершеннее ! Essilor полностью меняет представления о Анти-рефлексных покрытиях.

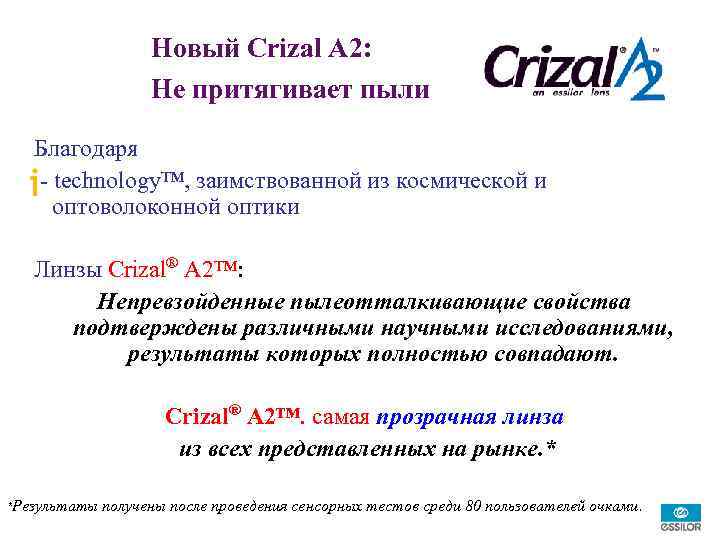

Новый Crizal A 2: Не притягивает пыли Благодаря - technology™, заимствованной из космической и оптоволоконной оптики Линзы Crizal® A 2™: Непревзойденные пылеотталкивающие свойства подтверждены различными научными исследованиями, результаты которых полностью совпадают. Crizal® A 2™. самая прозрачная линза из всех представленных на рынке. * *Результаты получены после проведения сенсорных тестов среди 80 пользователей очками.

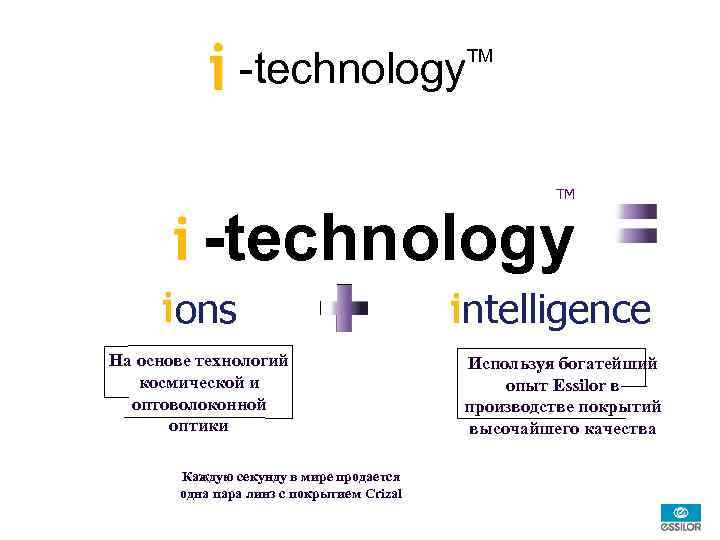

-technology TM TM -technology ons На основе технологий космической и оптоволоконной оптики Каждую секунду в мире продается одна пара линз с покрытием Crizal ntelligence Используя богатейший опыт Essilor в производстве покрытий высочайшего качества

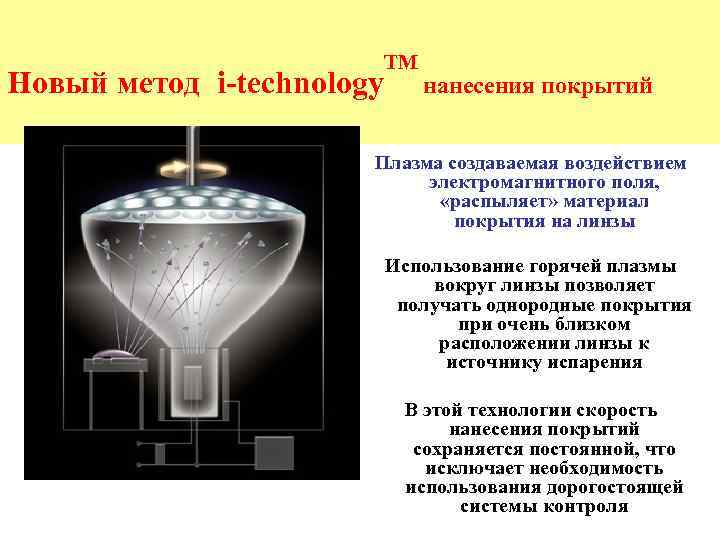

Новый метод i-technology TM нанесения покрытий Плазма создаваемая воздействием электромагнитного поля, «распыляет» материал покрытия на линзы Использование горячей плазмы вокруг линзы позволяет получать однородные покрытия при очень близком расположении линзы к источнику испарения В этой технологии скорость нанесения покрытий сохраняется постоянной, что исключает необходимость использования дорогостоящей системы контроля

-technology ons TM ntelligence Шаг 1: Молекулярная Адгезия С применением -technology: • Поверхность линзы становится более восприимчивой к воздействию • Молекулы AR- покрытия и верхних слоев покрытий лучше прикрепляются к поверхности Без применения технологии С применением технологии

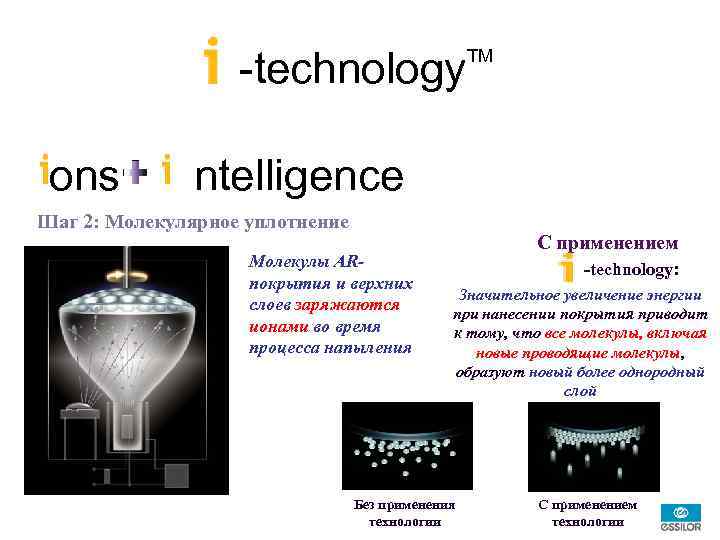

-technology ons TM ntelligence Шаг 2: Молекулярное уплотнение Молекулы ARпокрытия и верхних слоев заряжаются ионами во время процесса напыления С применением -technology: Значительное увеличение энергии при нанесении покрытия приводит к тому, что все молекулы, включая новые проводящие молекулы, образуют новый более однородный слой Без применения технологии С применением технологии

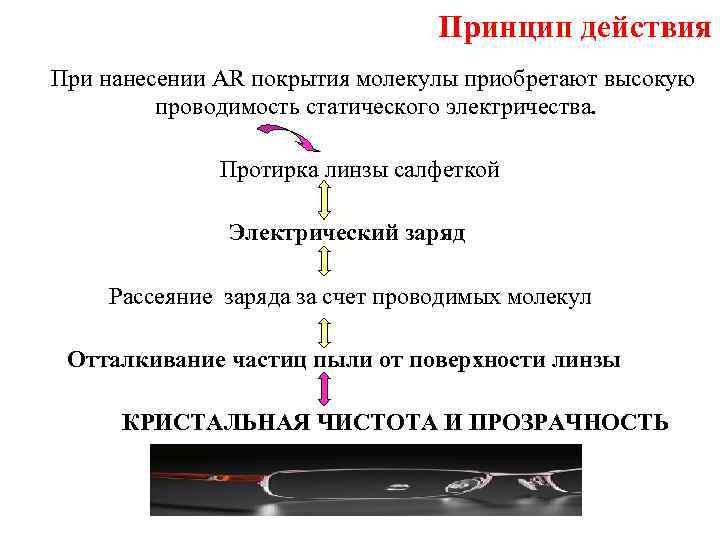

Принцип действия При нанесении AR покрытия молекулы приобретают высокую проводимость статического электричества. Протирка линзы салфеткой Электрический заряд Рассеяние заряда за счет проводимых молекул Отталкивание частиц пыли от поверхности линзы КРИСТАЛЬНАЯ ЧИСТОТА И ПРОЗРАЧНОСТЬ

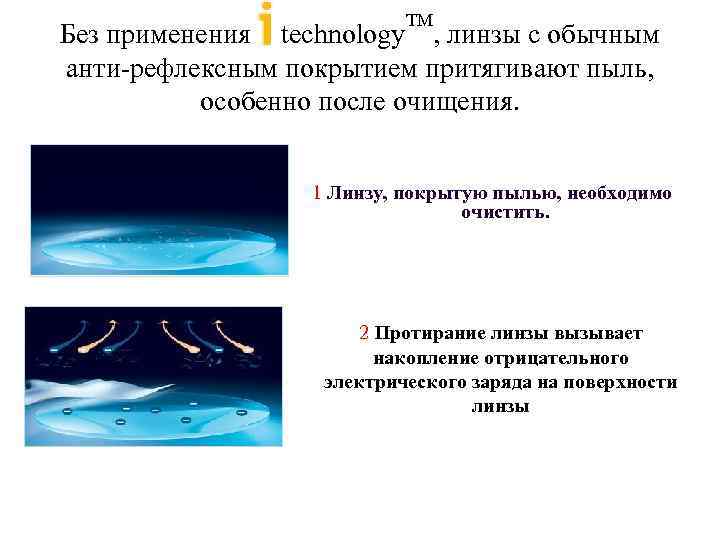

TM Без применения - technology , линзы с обычным анти-рефлексным покрытием притягивают пыль, особенно после очищения. 1 Линзу, покрытую пылью, необходимо очистить. 2 Протирание линзы вызывает накопление отрицательного электрического заряда на поверхности линзы

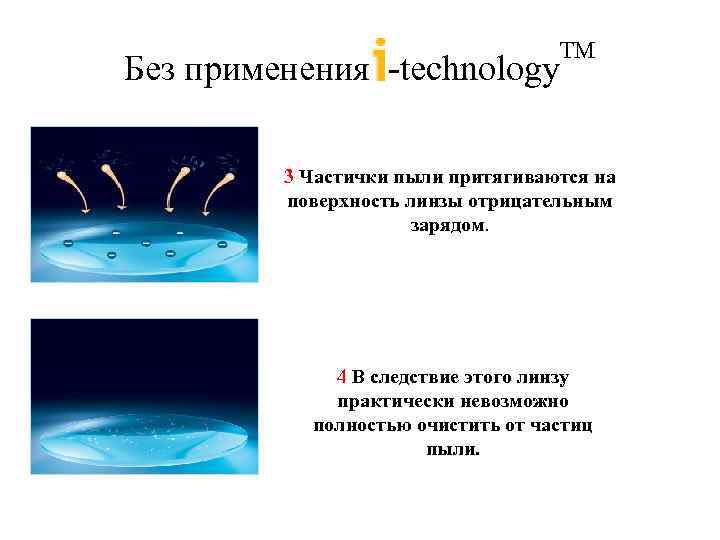

Без применения -technology TM 3 Частички пыли притягиваются на поверхность линзы отрицательным зарядом. 4 В следствие этого линзу практически невозможно полностью очистить от частиц пыли.

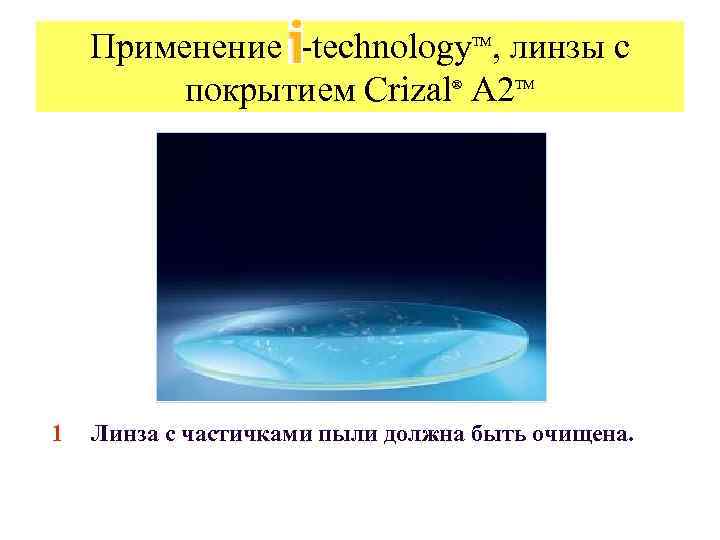

Применение -technology , линзы с покрытием Crizal A 2 TM ® 1 TM Линза с частичками пыли должна быть очищена.

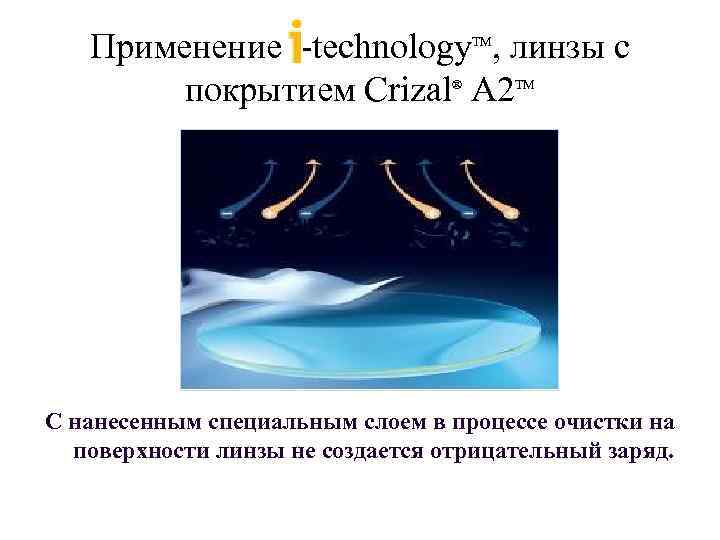

Применение -technology , линзы с покрытием Crizal A 2 TM ® TM С нанесенным специальным слоем в процессе очистки на поверхности линзы не создается отрицательный заряд.

Применение -technology , линзы с покрытием Crizal A 2 TM ® TM После очищения частички пыли НЕ притягиваются обратно к поверхности линзы.

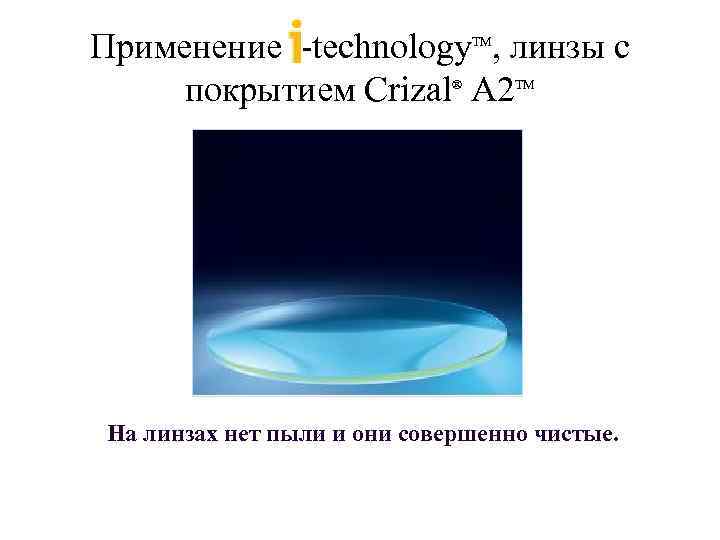

Применение -technology , линзы с покрытием Crizal A 2 TM ® TM На линзах нет пыли и они совершенно чистые.

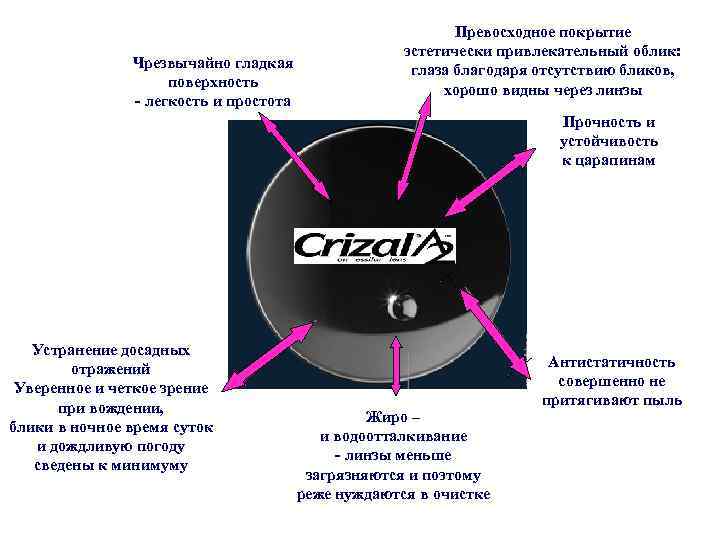

Чрезвычайно гладкая поверхность - легкость и простота Превосходное покрытие эстетически привлекательный облик: глаза благодаря отсутствию бликов, хорошо видны через линзы Прочность и устойчивость к царапинам Устранение досадных отражений Уверенное и четкое зрение при вождении, блики в ночное время суток и дождливую погоду сведены к минимуму Жиро – и водоотталкивание - линзы меньше загрязняются и поэтому реже нуждаются в очистке Антистатичность совершенно не притягивают пыль

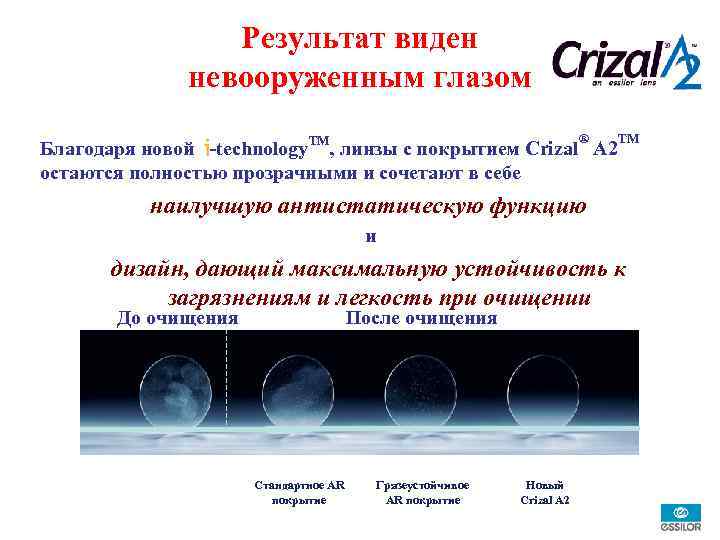

Результат виден невооруженным глазом ® Благодаря новой -technology. TM, линзы с покрытием Crizal A 2 остаются полностью прозрачными и сочетают в себе TM наилучшую антистатическую функцию и дизайн, дающий максимальную устойчивость к загрязнениям и легкость при очищении До очищения После очищения Стандартное AR покрытие Грязеустойчивое AR покрытие Новый Crizal A 2

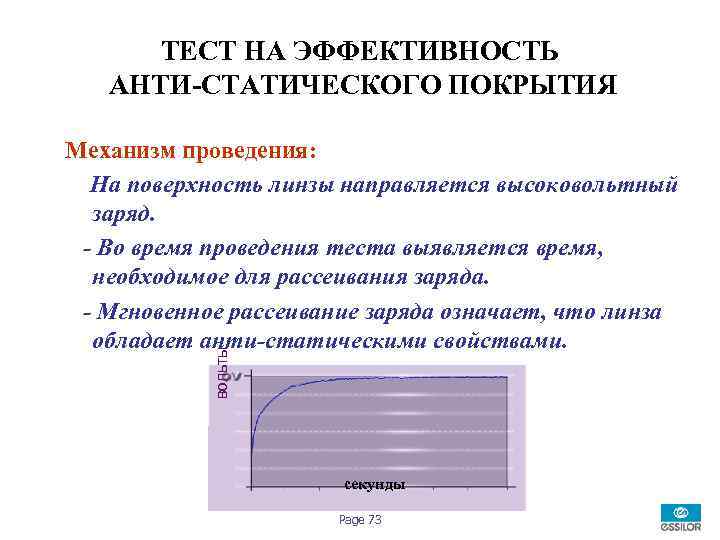

ТЕСТ НА ЭФФЕКТИВНОСТЬ АНТИ-СТАТИЧЕСКОГО ПОКРЫТИЯ вольты Механизм проведения: На поверхность линзы направляется высоковольтный заряд. - Во время проведения теста выявляется время, необходимое для рассеивания заряда. - Мгновенное рассеивание заряда означает, что линза обладает анти-статическими свойствами. секунды Page 73

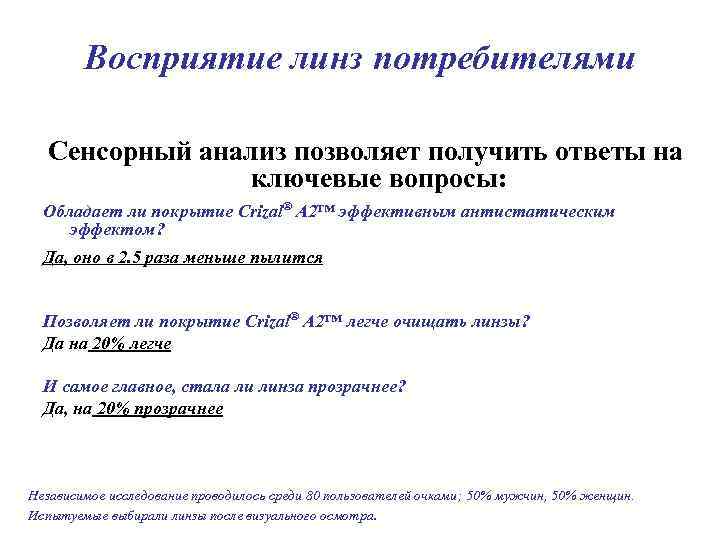

Восприятие линз потребителями Сенсорный анализ позволяет получить ответы на ключевые вопросы: Обладает ли покрытие Crizal® A 2™ эффективным антистатическим эффектом? Да, оно в 2. 5 раза меньше пылится Позволяет ли покрытие Crizal® A 2™ легче очищать линзы? Да на 20% легче И самое главное, стала ли линза прозрачнее? Да, на 20% прозрачнее Независимое исследование проводилось среди 80 пользователей очками; 50% мужчин, 50% женщин. Испытуемые выбирали линзы после визуального осмотра.

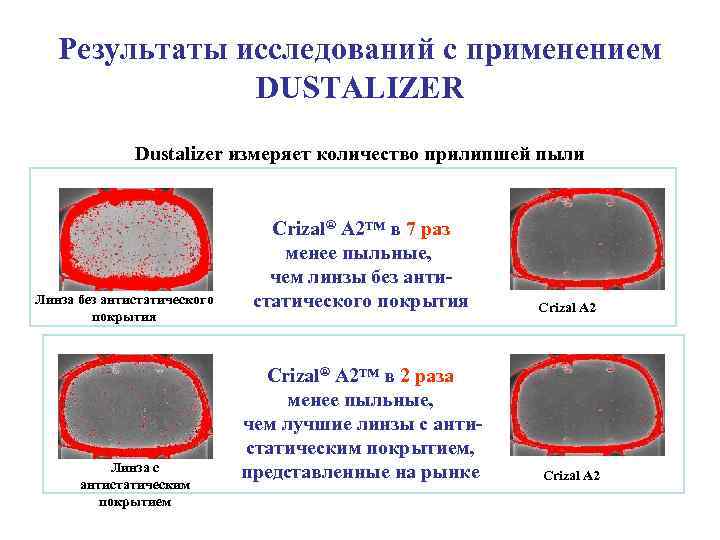

Результаты исследований с применением DUSTALIZER Dustalizer измеряет количество прилипшей пыли Линза без антистатического покрытия Линза с антистатическим покрытием Crizal® A 2™ в 7 раз менее пыльные, чем линзы без антистатического покрытия Crizal A 2 Crizal® A 2™ в 2 раза менее пыльные, чем лучшие линзы с антистатическим покрытием, представленные на рынке Crizal A 2

Тестирование линз потребителями Сенсорный анализ основан на использовании психофизиологических реакций пациента на специфические характеристики продукта для прогнозирования рынков сбыта товара и оценки его приемлемости для пациента Essilor – первая в мире компания производитель очковой оптики, использующая Сенсорный анализ

В 2 раза меньше пыли, На 20 % легче в уходе, На 20% прозрачнее, чем CRIZAL ALIZE оставляет далеко позади все конкурирующие продукты, и тем самым является наилучшим антирефлексным покрытием для повышения рентабельности Ваших продаж и расширения круга удовлетворенных клиентов.

Линзы с АR. Положительное для клиента Косметический вид Качество зрения Долговечность Легкость узода другие видят Ваши глаза красивыми Четкое, комфортное зрение Защита Ваших денег Легко чистить и сохранять чистыми

Улучшенный внешний, косметический, «визажистский» эффект Он проявляется в отсутствии поверхностных бликов на очковых линзах, видимых со стороны внешних наблюдателей. Условия для наибольшего проявления этого эффекта – наличие в помещении ярких источников света.

Очковые линзы с покрытием помогут вам чувствовать себя комфортно и уверенно везде, в том числе и на дороге во время вождения автомобиля,

Видимые преимущества антирефлексного покрытия это лучшее из имеющихся на рынке антирефлексных покрытий, предоставляющее заказчикам всевозможные преимущества. Очки не загрязняются еще дольше, а очищать их - если все же придется - теперь еще легче. Без покрытия С антирефлексным покрытием Покрытие специально оптимизируется для наилучшего соответствия каждому из материалов, благодаря этому обеспечивается превосходное качество и исключительно высокое светопропускание линз

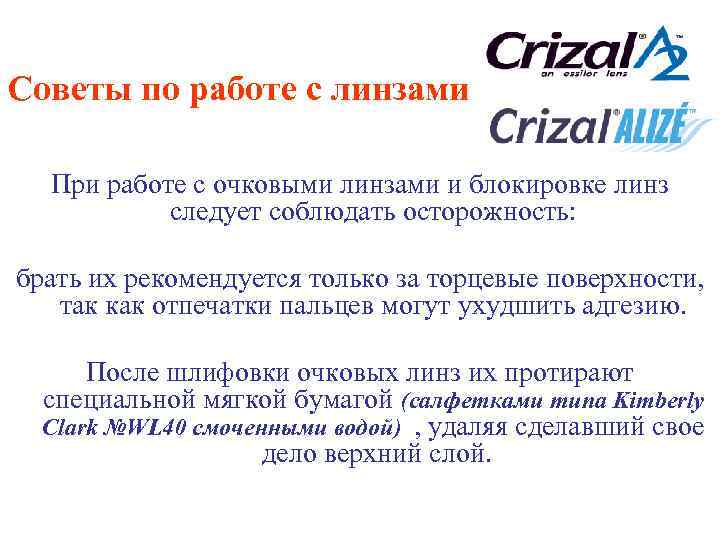

Советы по работе с линзами При работе с очковыми линзами и блокировке линз следует соблюдать осторожность: брать их рекомендуется только за торцевые поверхности, так как отпечатки пальцев могут ухудшить адгезию. После шлифовки очковых линз их протирают специальной мягкой бумагой (салфетками типа Kimberly Clark №WL 40 смоченными водой) , удаляя сделавший свое дело верхний слой.

СПАСИБО за Ваше внимание Желаем Вам успешных продаж очковых линз с лучшими из имеющихся на рынке антирефлексных покрытий,
