АНТИКОРРОЗИЙНАЯ СПРЕЙ СИСТЕМА ДУАЕН MS 955 СПРЕЙ

АНТИКОРРОЗИЙНАЯ СПРЕЙ СИСТЕМА ДУАЕН MS 955

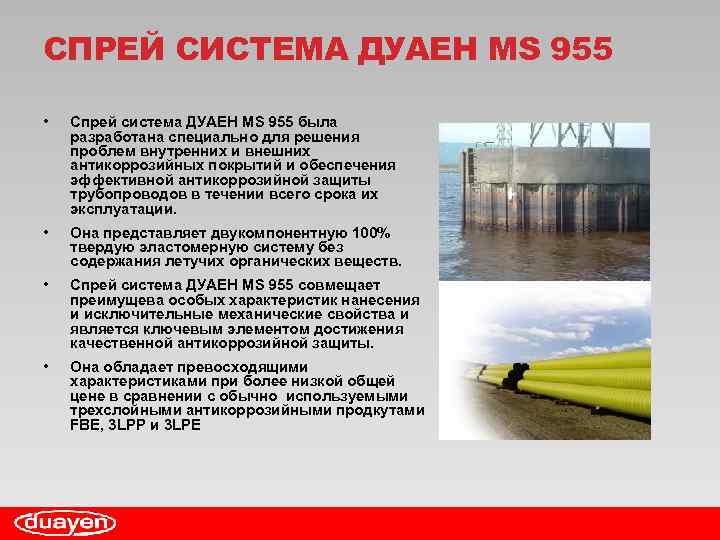

СПРЕЙ СИСТЕМА ДУАЕН MS 955 • Спрей система ДУАЕН MS 955 была разработана специально для решения проблем внутренних и внешних антикоррозийных покрытий и обеспечения эффективной антикоррозийной защиты трубопроводов в течении всего срока их эксплуатации. • Она представляет двукомпонентную 100% твердую эластомерную систему без содержания летучих органических веществ. • Спрей система ДУАЕН MS 955 совмещает преимущева особых характеристик нанесения и исключительные механические свойства и является ключевым элементом достижения качественной антикоррозийной защиты. • Она обладает превосходящими характеристиками при более низкой общей цене в сравнении с обычно используемыми трехслойными антикоррозийными продкутами FBE, 3 LPP и 3 LPE

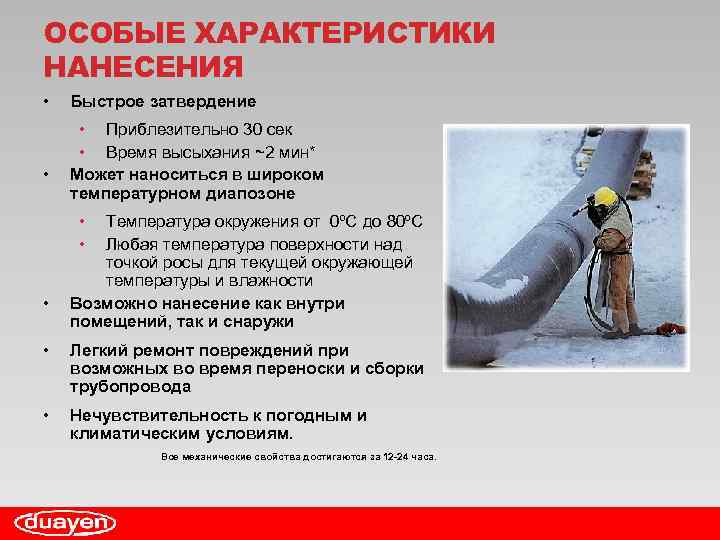

ОСОБЫЕ ХАРАКТЕРИСТИКИ НАНЕСЕНИЯ • • Быстрое затвердение • Приблезительно 30 сек • Время высыхания ~2 мин* Может наноситься в широком температурном диапозоне • • • Температура окружения от 0⁰C до 80⁰C Любая температура поверхности над точкой росы для текущей окружающей температуры и влажности Возможно нанесение как внутри помещений, так и снаружи • Легкий ремонт повреждений при возможных во время переноски и сборки трубопровода • Нечувствительность к погодным и климатическим условиям. Все механические свойства достигаются за 12 -24 часа.

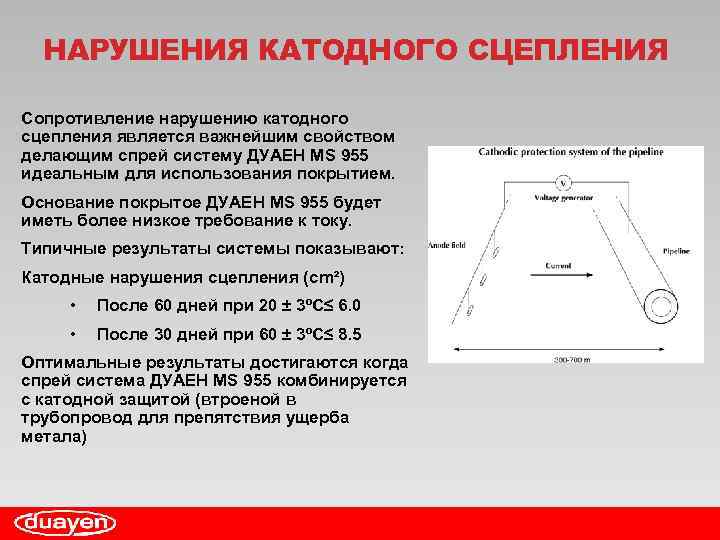

НАРУШЕНИЯ КАТОДНОГО СЦЕПЛЕНИЯ Сопротивление нарушению катодного сцепления является важнейшим свойством делающим спрей систему ДУАЕН MS 955 идеальным для использования покрытием. Основание покрытое ДУАЕН MS 955 будет иметь более низкое требование к току. Типичные результаты системы показывают: Катодные нарушения сцепления (cm²) • После 60 дней при 20 ± 3ºC≤ 6. 0 • После 30 дней при 60 ± 3ºC≤ 8. 5 Оптимальные результаты достигаются когда спрей система ДУАЕН MS 955 комбинируется с катодной защитой (втроеной в трубопровод для препятствия ущерба метала)

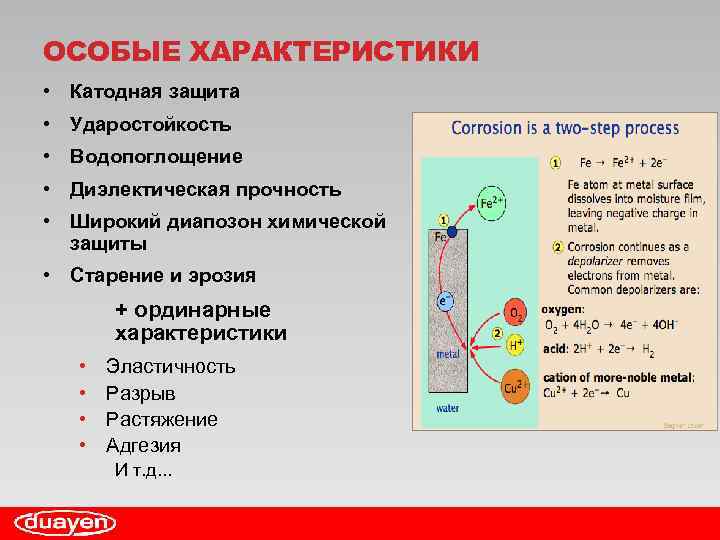

ОСОБЫЕ ХАРАКТЕРИСТИКИ • Катодная защита • Ударостойкость • Водопоглощение • Диэлектическая прочность • Широкий диапозон химической защиты • Старение и эрозия + ординарные характеристики • • Эластичность Разрыв Растяжение Адгезия И т. д. . .

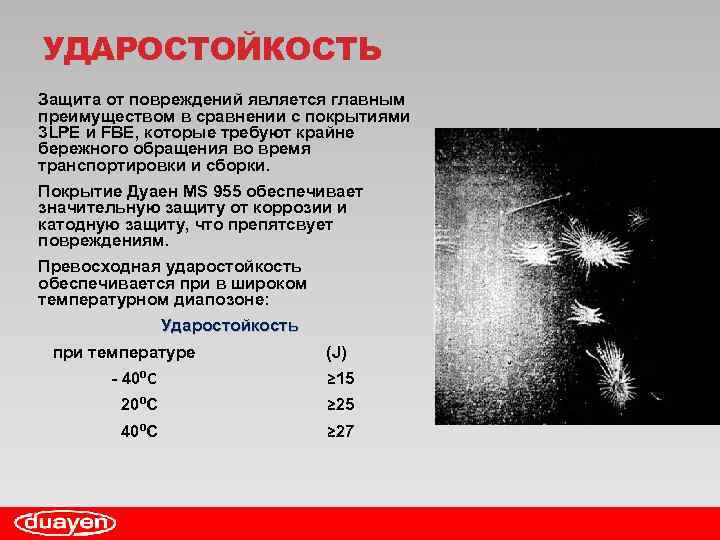

УДАРОСТОЙКОСТЬ Защита от повреждений является главным преимуществом в сравнении с покрытиями 3 LPE и FBE, которые требуют крайне бережного обращения во время транспортировки и сборки. Покрытие Дуаен MS 955 обеспечивает значительную защиту от коррозии и катодную защиту, что препятсвует повреждениям. Превосходная ударостойкость обеспечивается при в широком температурном диапозоне: Ударостойкость при температуре (J) - 40⁰C ≥ 15 20⁰C ≥ 25 40⁰C ≥ 27

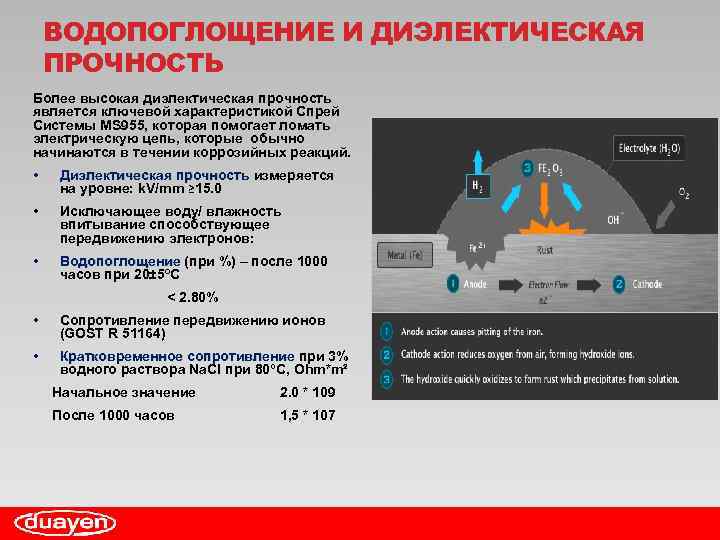

ВОДОПОГЛОЩЕНИЕ И ДИЭЛЕКТИЧЕСКАЯ ПРОЧНОСТЬ Более высокая диэлектическая прочность является ключевой характеристикой Спрей Системы MS 955, которая помогает ломать электрическую цепь, которые обычно начинаются в течении коррозийных реакций. • Диэлектическая прочность измеряется на уровне: k. V/mm ≥ 15. 0 • Исключающее воду/ влажность впитывание способствующее передвижению электронов: • Водопоглощение (при %) – после 1000 часов при 20± 5ºC < 2. 80% • Сопротивление передвижению ионов (GOST R 51164) • Кратковременное сопротивление при 3% водного раствора Na. Cl при 80⁰C, Ohm*m² Начальное значение 2. 0 * 109 После 1000 часов 1, 5 * 107

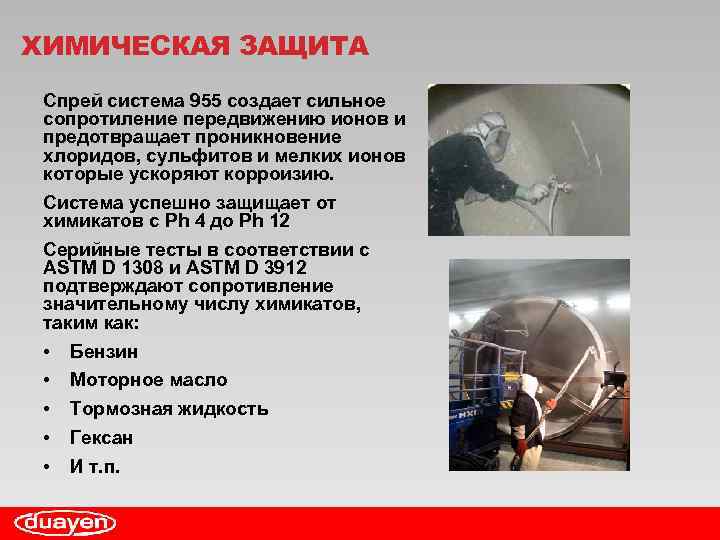

ХИМИЧЕСКАЯ ЗАЩИТА Спрей система 955 создает сильное сопротиление передвижению ионов и предотвращает проникновение хлоридов, сульфитов и мелких ионов которые ускоряют корроизию. Система успешно защищает от химикатов c Ph 4 до Ph 12 Серийные тесты в соответствии с ASTM D 1308 и ASTM D 3912 подтверждают сопротивление значительному числу химикатов, таким как: • • • Бензин Моторное масло Тормозная жидкость Гексан И т. п.

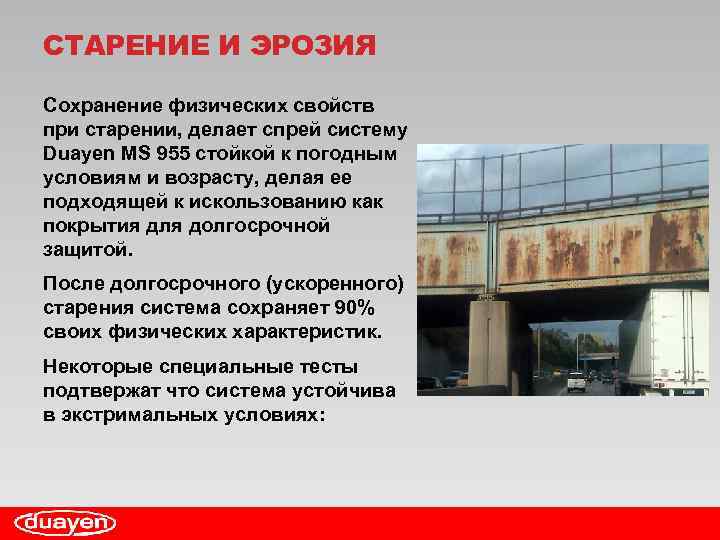

СТАРЕНИЕ И ЭРОЗИЯ Сохранение физических свойств при старении, делает спрей систему Duayen MS 955 стойкой к погодным условиям и возрасту, делая ее подходящей к искользованию как покрытия для долгосрочной защитой. После долгосрочного (ускоренного) старения система сохраняет 90% своих физических характеристик. Некоторые специальные тесты подтвержат что система устойчива в экстримальных условиях:

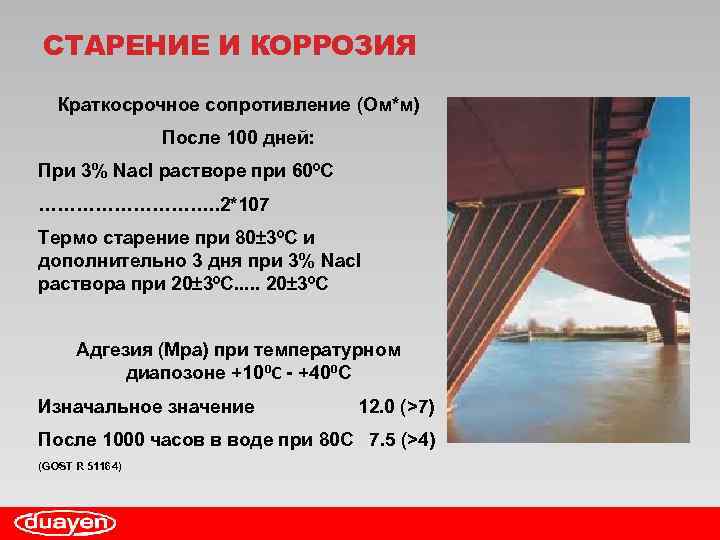

СТАРЕНИЕ И КОРРОЗИЯ Краткосрочное сопротивление (Ом*м) После 100 дней: При 3% Nacl растворе при 60ºC ……………. . 2*107 Термо старение при 80± 3ºC и дополнительно 3 дня при 3% Nacl раствора при 20± 3ºC. . . 20± 3ºC Адгезия (Mpa) при температурном диапозоне +10⁰C - +40⁰C Изначальное значение 12. 0 (>7) После 1000 часов в воде при 80 C 7. 5 (>4) (GOST R 51164)

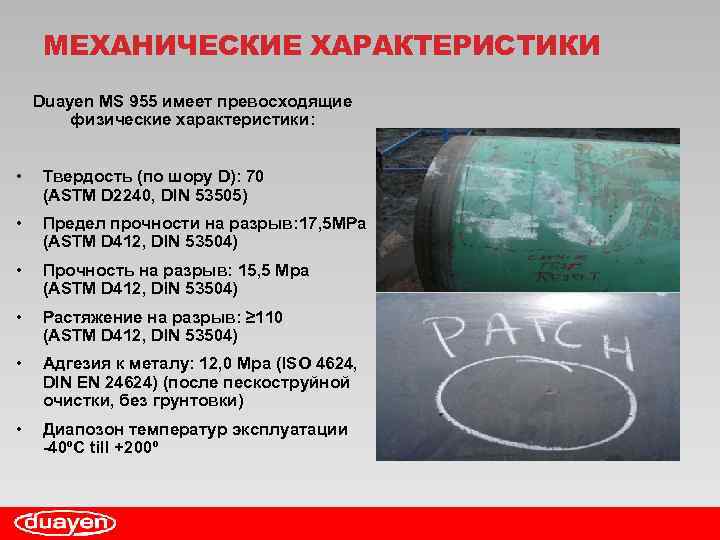

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Duayen MS 955 имеет превосходящие физические характеристики: • Твердость (по шору D): 70 (ASTM D 2240, DIN 53505) • Предел прочности на разрыв: 17, 5 MPa (ASTM D 412, DIN 53504) • Прочность на разрыв: 15, 5 Mpa (ASTM D 412, DIN 53504) • Растяжение на разрыв: ≥ 110 (ASTM D 412, DIN 53504) • Адгезия к металу: 12, 0 Mpa (ISO 4624, DIN EN 24624) (после пескоструйной очистки, без грунтовки) • Диапозон температур эксплуатации -40⁰C till +200⁰

ЗАКЛЮЧЕНИЕ Спрей система Duayen MS 955 способствет “оптимальной полезности денег” Среди стандартных материалов и технологий для антикоррозийной защиты. Она проявляет превосходящие характеристики в сравнении, например, с 3 LPE. В тоже время стоимость материала вместе с съэкономленными средствами ввиду эффективности использования системы может быть легко сравнима с низкокачесвенными и дешевыми материалами используемыми сейчас
