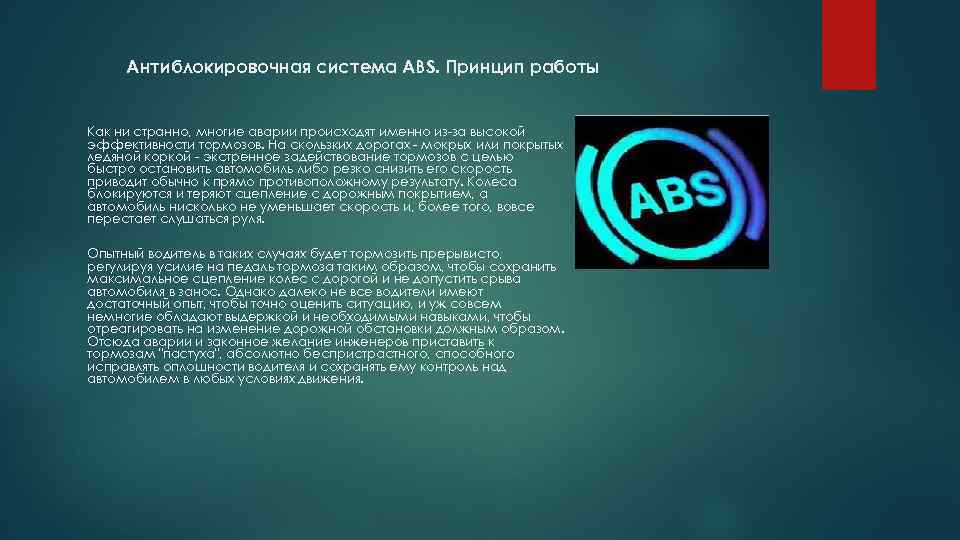

Антиблокировочная система ABS. Принцип работы Как ни странно, многие аварии происходят именно из-за высокой эффективности тормозов. На скользких дорогах - мокрых или покрытых ледяной коркой - экстренное задействование тормозов с целью быстро остановить автомобиль либо резко снизить его скорость приводит обычно к прямо противоположному результату. Колеса блокируются и теряют сцепление с дорожным покрытием, а автомобиль нисколько не уменьшает скорость и, более того, вовсе перестает слушаться руля. Опытный водитель в таких случаях будет тормозить прерывисто, регулируя усилие на педаль тормоза таким образом, чтобы сохранить максимальное сцепление колес с дорогой и не допустить срыва автомобиля в занос. Однако далеко не все водители имеют достаточный опыт, чтобы точно оценить ситуацию, и уж совсем немногие обладают выдержкой и необходимыми навыками, чтобы отреагировать на изменение дорожной обстановки должным образом. Отсюда аварии и законное желание инженеров приставить к тормозам "пастуха", абсолютно беспристрастного, способного исправлять оплошности водителя и сохранять ему контроль над автомобилем в любых условиях движения.

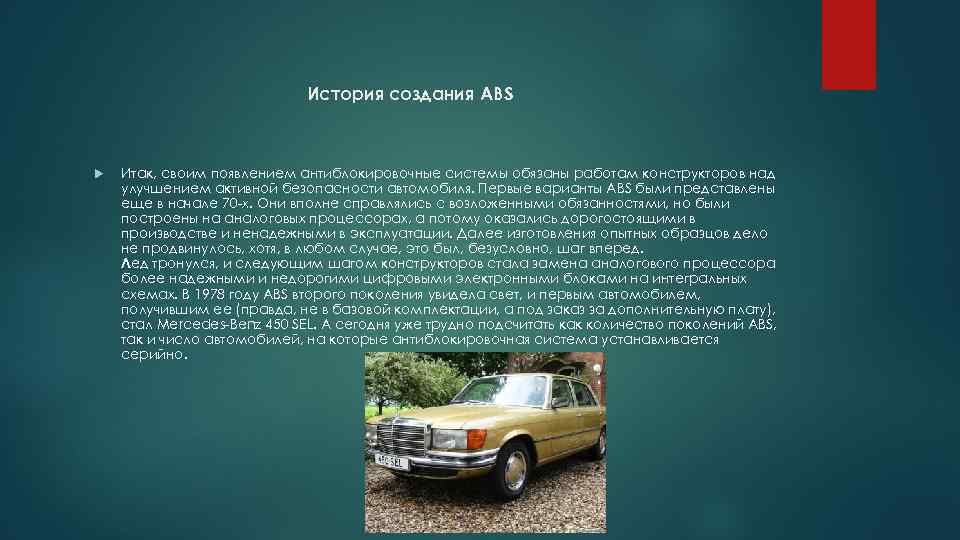

История создания ABS Итак, своим появлением антиблокировочные системы обязаны работам конструкторов над улучшением активной безопасности автомобиля. Первые варианты ABS были представлены еще в начале 70 -х. Они вполне справлялись с возложенными обязанностями, но были построены на аналоговых процессорах, а потому оказались дорогостоящими в производстве и ненадежными в эксплуатации. Далее изготовления опытных образцов дело не продвинулось, хотя, в любом случае, это был, безусловно, шаг вперед. Лед тронулся, и следующим шагом конструкторов стала замена аналогового процессора более надежными и недорогими цифровыми электронными блоками на интегральных схемах. В 1978 году ABS второго поколения увидела свет, и первым автомобилем, получившим ее (правда, не в базовой комплектации, а под заказ за дополнительную плату), стал Mercedes-Benz 450 SEL. А сегодня уже трудно подсчитать как количество поколений ABS, так и число автомобилей, на которые антиблокировочная система устанавливается серийно.

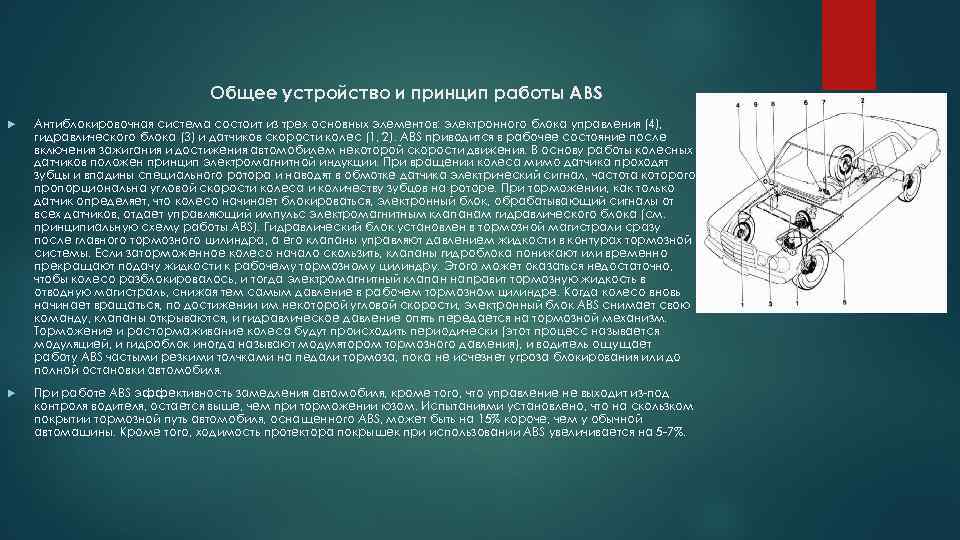

Общее устройство и принцип работы ABS Антиблокировочная система состоит из трех основных элементов: электронного блока управления (4), гидравлического блока (3) и датчиков скорости колес (1, 2). ABS приводится в рабочее состояние после включения зажигания и достижения автомобилем некоторой скорости движения. В основу работы колесных датчиков положен принцип электромагнитной индукции. При вращении колеса мимо датчика проходят зубцы и впадины специального ротора и наводят в обмотке датчика электрический сигнал, частота которого пропорциональна угловой скорости колеса и количеству зубцов на роторе. При торможении, как только датчик определяет, что колесо начинает блокироваться, электронный блок, обрабатывающий сигналы от всех датчиков, отдает управляющий импульс электромагнитным клапанам гидравлического блока (см. принципиальную схему работы ABS). Гидравлический блок установлен в тормозной магистрали сразу после главного тормозного цилиндра, а его клапаны управляют давлением жидкости в контурах тормозной системы. Если заторможенное колесо начало скользить, клапаны гидроблока понижают или временно прекращают подачу жидкости к рабочему тормозному цилиндру. Этого может оказаться недостаточно, чтобы колесо разблокировалось, и тогда электромагнитный клапан направит тормозную жидкость в отводную магистраль, снижая тем самым давление в рабочем тормозном цилиндре. Когда колесо вновь начинает вращаться, по достижении им некоторой угловой скорости, электронный блок ABS снимает свою команду, клапаны открываются, и гидравлическое давление опять передается на тормозной механизм. Торможение и растормаживание колеса будут происходить периодически (этот процесс называется модуляцией, и гидроблок иногда называют модулятором тормозного давления), и водитель ощущает работу ABS частыми резкими толчками на педали тормоза, пока не исчезнет угроза блокирования или до полной остановки автомобиля. При работе ABS эффективность замедления автомобиля, кроме того, что управление не выходит из-под контроля водителя, остается выше, чем при торможении юзом. Испытаниями установлено, что на скользком покрытии тормозной путь автомобиля, оснащенного ABS, может быть на 15% короче, чем у обычной автомашины. Кроме того, ходимость протектора покрышек при использовании ABS увеличивается на 5 -7%.

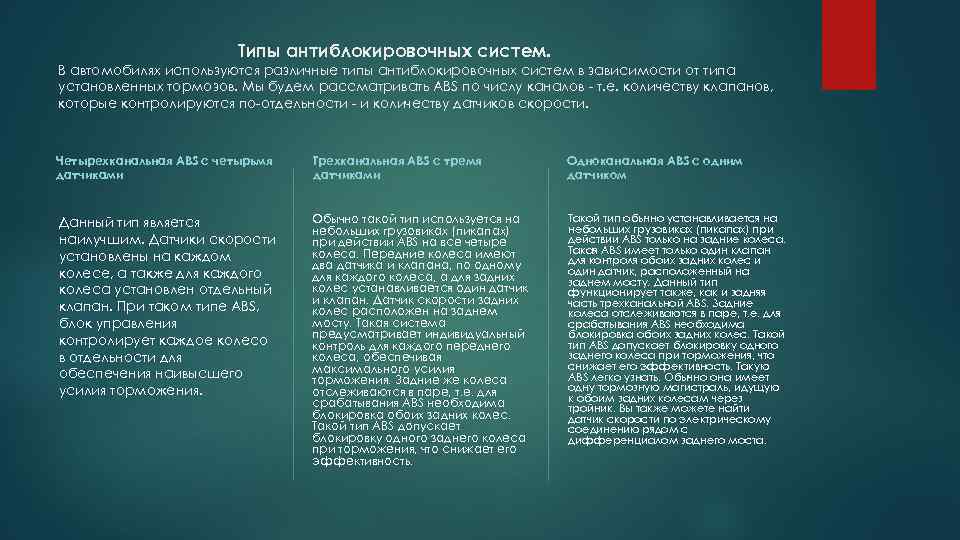

Типы антиблокировочных систем. В автомобилях используются различные типы антиблокировочных систем в зависимости от типа установленных тормозов. Мы будем рассматривать ABS по числу каналов - т. е. количеству клапанов, которые контролируются по-отдельности - и количеству датчиков скорости. Четырехканальная ABS с четырьмя датчиками Трехканальная ABS с тремя датчиками Одноканальная ABS с одним датчиком Данный тип является наилучшим. Датчики скорости установлены на каждом колесе, а также для каждого колеса установлен отдельный клапан. При таком типе ABS, блок управления контролирует каждое колесо в отдельности для обеспечения наивысшего усилия торможения. Обычно такой тип используется на небольших грузовиках (пикапах) при действии ABS на все четыре колеса. Передние колеса имеют два датчика и клапана, по одному для каждого колеса, а для задних колес устанавливается один датчик и клапан. Датчик скорости задних колес расположен на заднем мосту. Такая система предусматривает индивидуальный контроль для каждого переднего колеса, обеспечивая максимального усилия торможения. Задние же колеса отслеживаются в паре, т. е. для срабатывания ABS необходима блокировка обоих задних колес. Такой тип ABS допускает блокировку одного заднего колеса при торможения, что снижает его эффективность. Такой тип обычно устанавливается на небольших грузовиках (пикапах) при действии ABS только на задние колеса. Такая ABS имеет только один клапан для контроля обоих задних колес и один датчик, расположенный на заднем мосту. Данный тип функционирует также, как и задняя часть трехканальной ABS. Задние колеса отслеживаются в паре, т. е. для срабатывания ABS необходима блокировка обоих задних колес. Такой тип ABS допускает блокировку одного заднего колеса при торможения, что снижает его эффективность. Такую ABS легко узнать. Обычно она имеет одну тормозную магистраль, идущую к обоим задних колесам через тройник. Вы также можете найти датчик скорости по электрическому соединению рядом с дифференциалом заднего моста.
