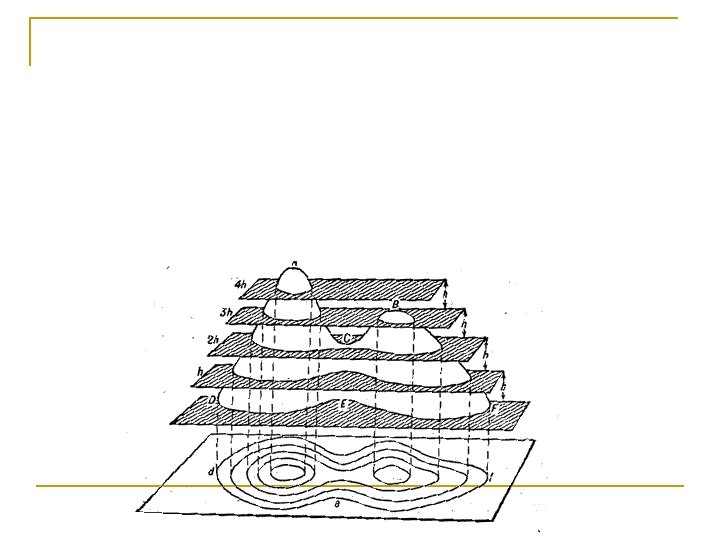

В инженерно-строительной практике часто приходится изображать земную поверхность, а также проектировать на этой поверхности различные инженерные сооружения: полотна железных и шоссейных дорог, плотины, каналы, аэродромы, строительные площадки и т. п. Высота указанных сооружений обычно весьма мала по сравнению с длиной и шириной, поэтому их изображение на комплексном чертеже невозможно. Для таких сооружений используют метод проекций с числовыми отметками. В этих проекциях обычно выполняются чертежи топографических поверхностей (рельеф местности и др. ).

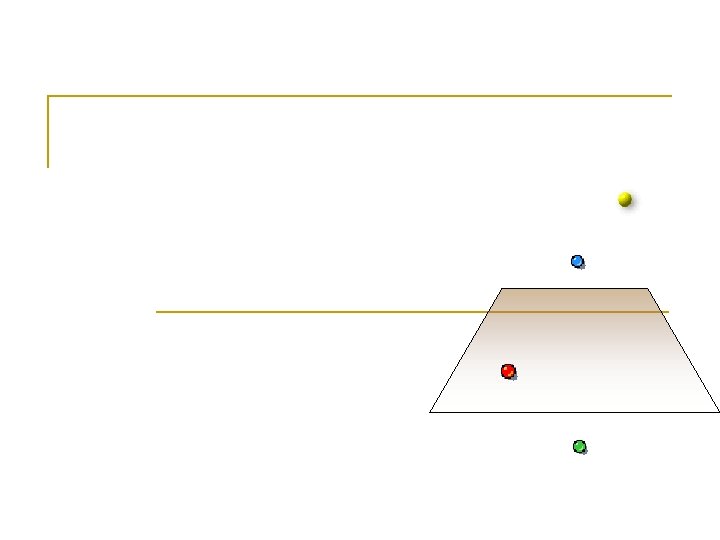

Сущность метода проекций с числовыми отметками

Линейный масштаб Числовой масштаб М 1: 100 М 1: 200 М 1: 400 М 1: 500

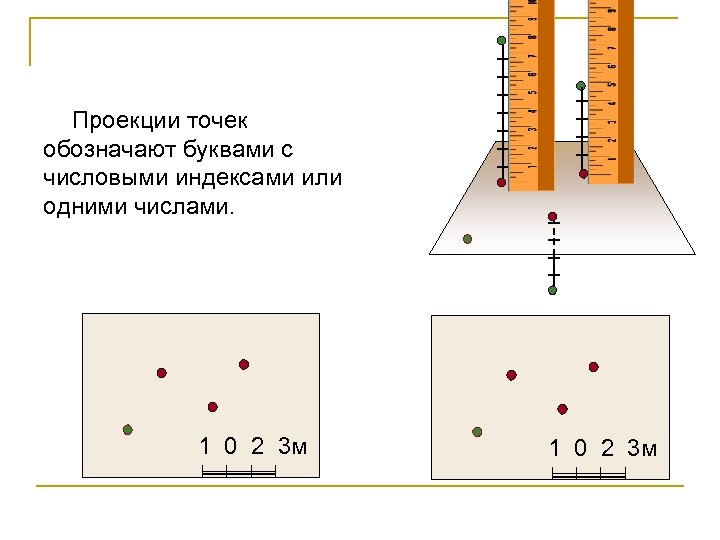

Проекции точек обозначают буквами с числовыми индексами или одними числами. 1 0 2 3 м

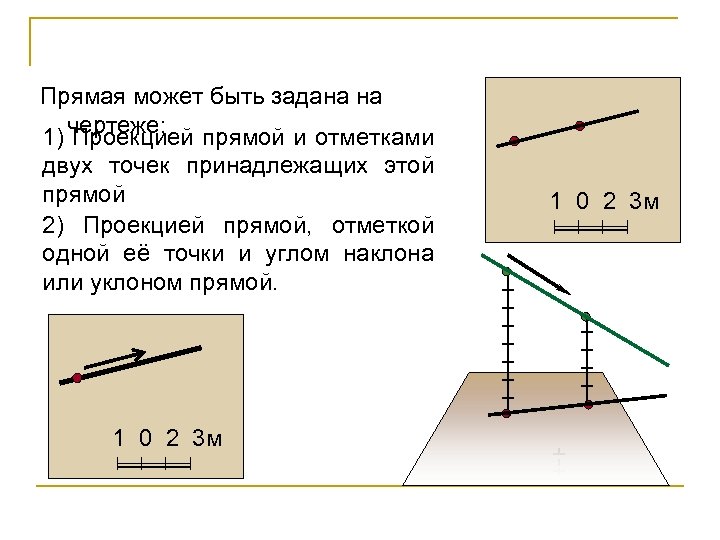

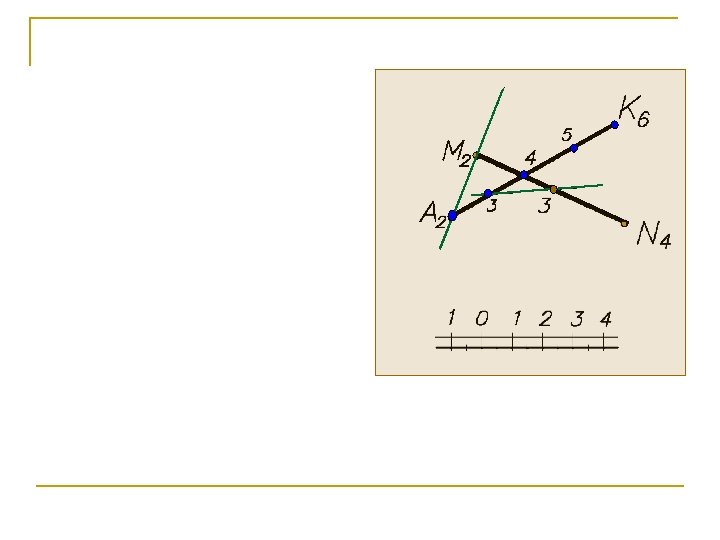

Прямая может быть задана на чертеже: 1) Проекцией прямой и отметками двух точек принадлежащих этой прямой 2) Проекцией прямой, отметкой одной её точки и углом наклона или уклоном прямой. 1 0 2 3 м

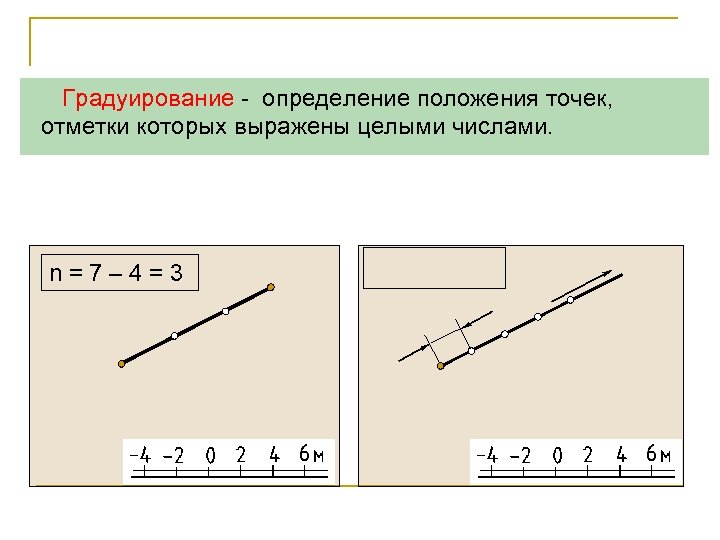

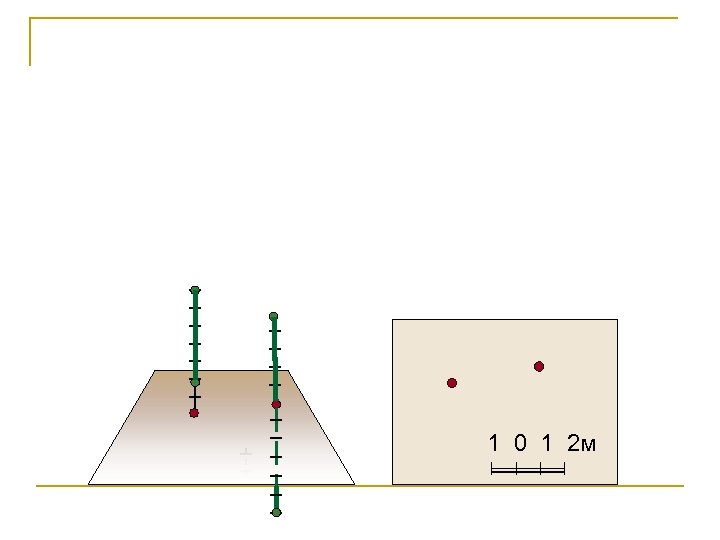

Градуирование - определение положения точек, отметки которых выражены целыми числами. n = 7 – 4 = 3

1 0 1 2 м

1 0 1 2 м

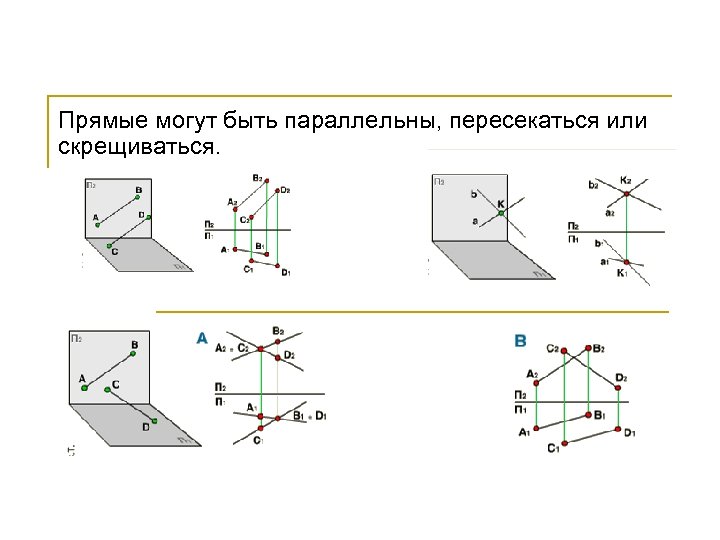

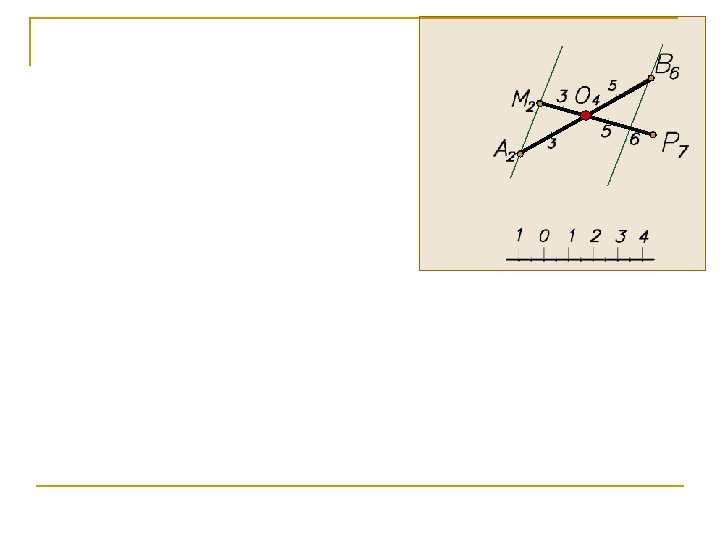

Прямые могут быть параллельны, пересекаться или скрещиваться.

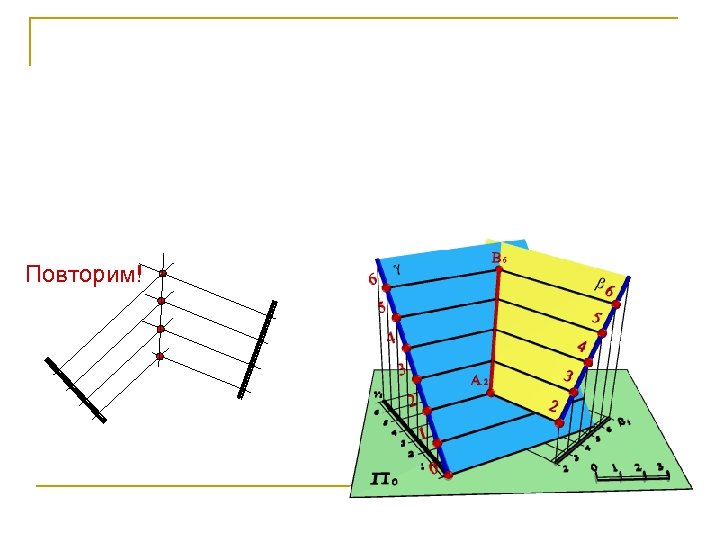

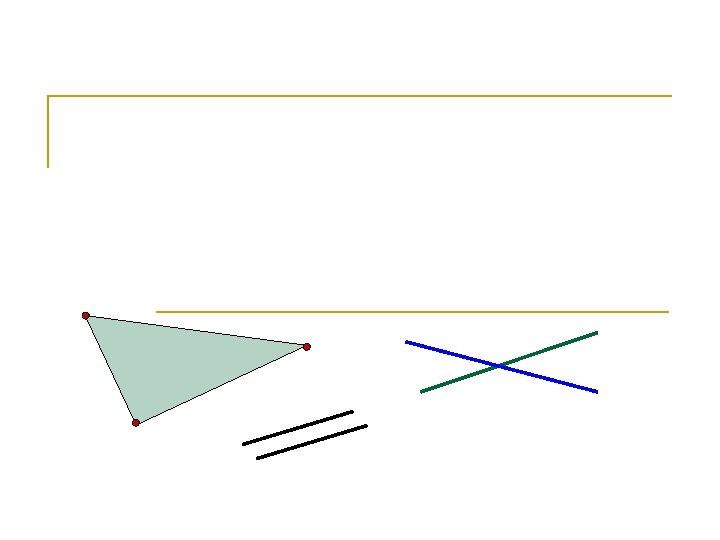

В проекциях с числовыми отметками плоскость может быть задана теми же способами, что и на ортогональном чертеже. Например: 1) Тремя точками 2) Пересекающимися прямыми

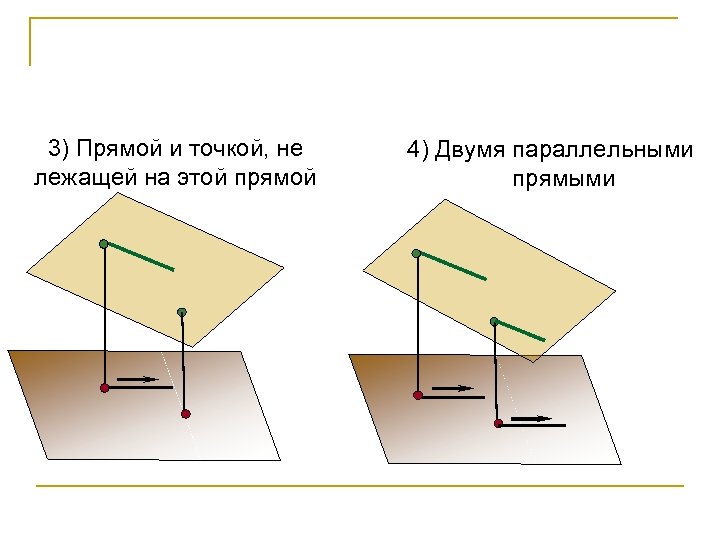

3) Прямой и точкой, не лежащей на этой прямой 4) Двумя параллельными прямыми

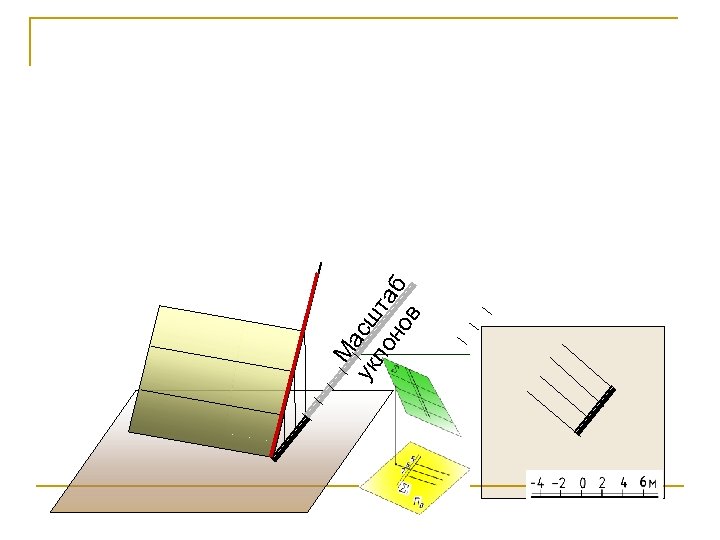

ук асш ло та но б в М

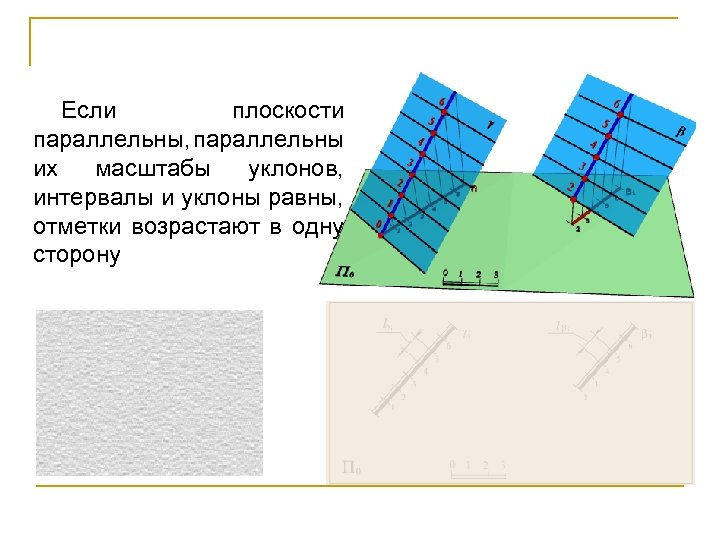

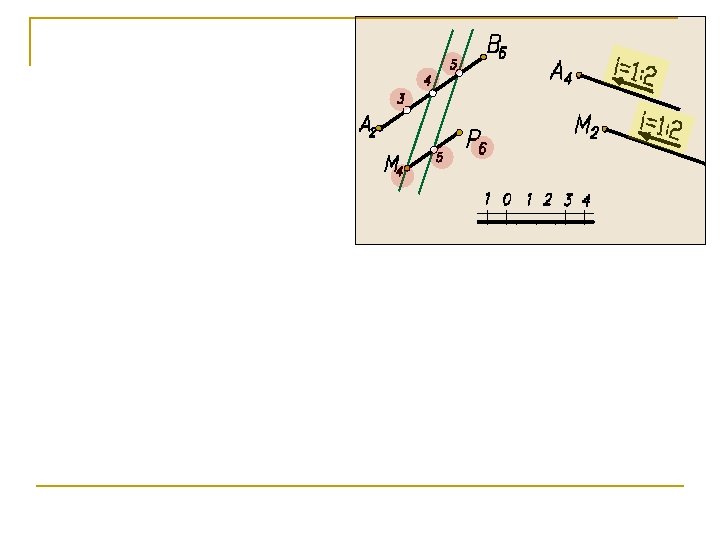

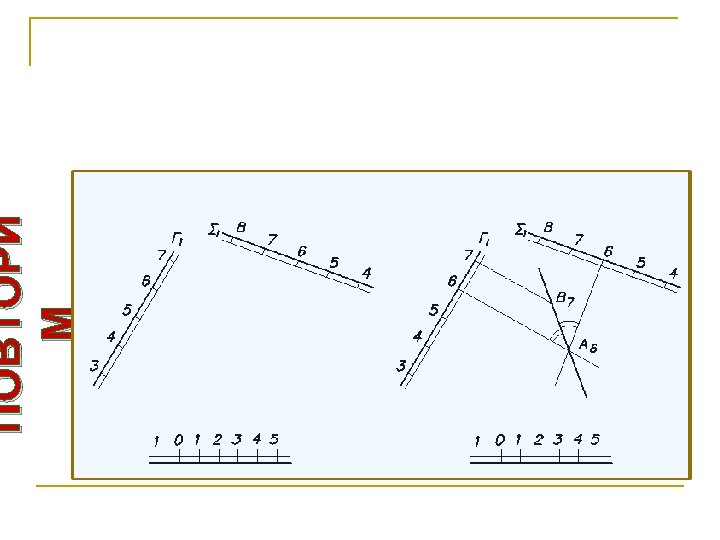

Если плоскости параллельны, параллельны их масштабы уклонов, интервалы и уклоны равны, отметки возрастают в одну сторону

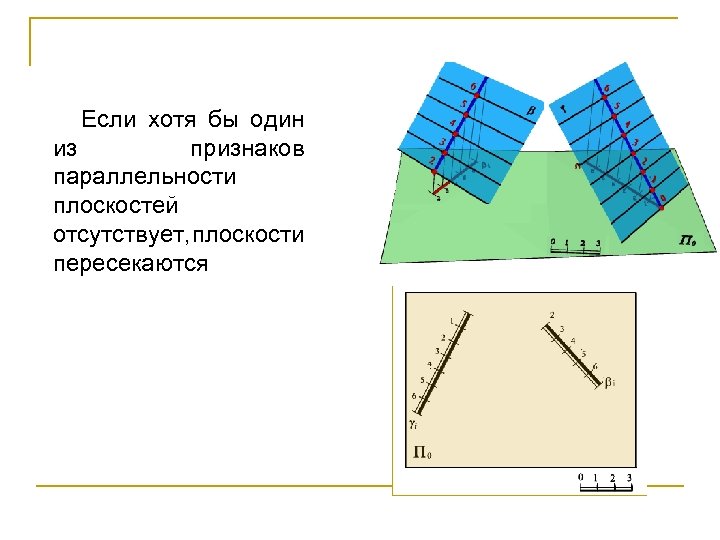

Если хотя бы один из признаков параллельности плоскостей отсутствует, лоскости п пересекаются

Повторим!

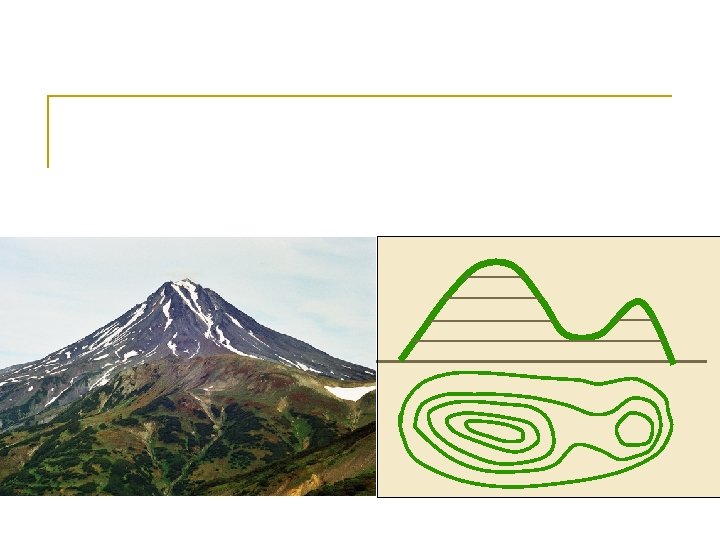

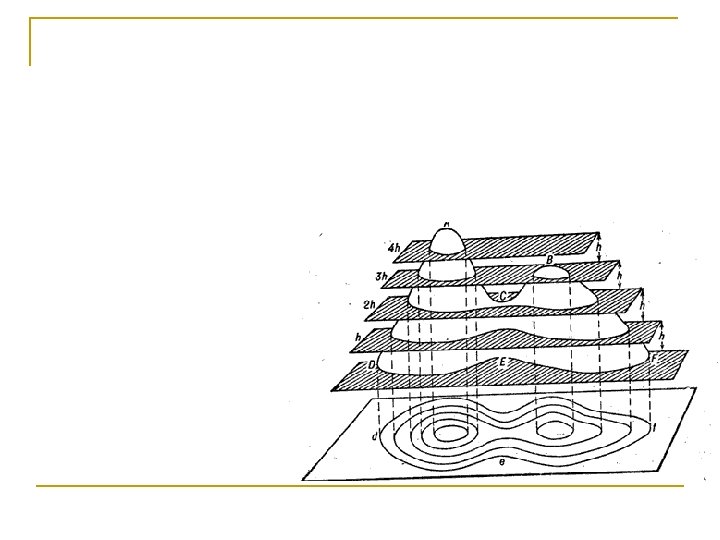

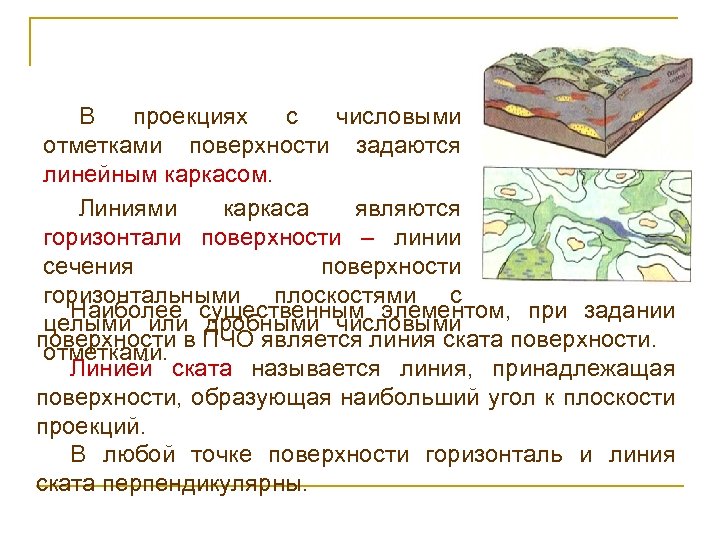

В проекциях с числовыми отметками поверхности задаются линейным каркасом. Линиями каркаса являются горизонтали поверхности – линии сечения поверхности горизонтальными плоскостями с Наиболее существенным элементом, при задании целыми или дробными числовыми поверхности в ПЧО является линия ската поверхности. отметками. Линией ската называется линия, принадлежащая поверхности, образующая наибольший угол к плоскости проекций. В любой точке поверхности горизонталь и линия ската перпендикулярны.

2 1 0 3

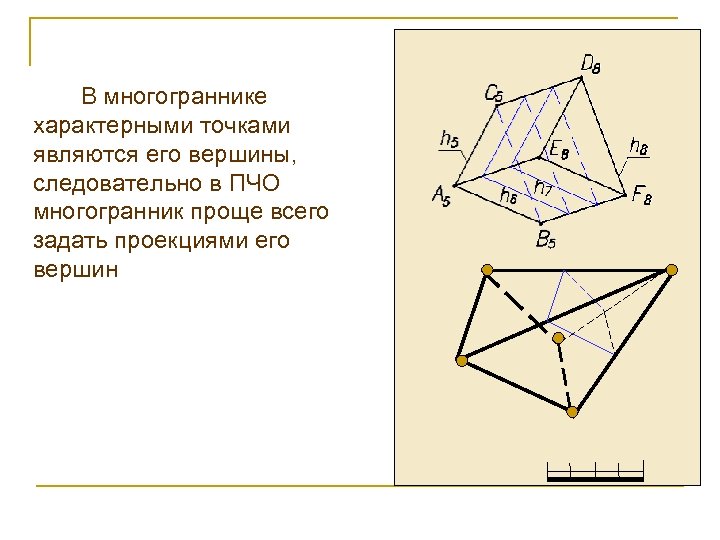

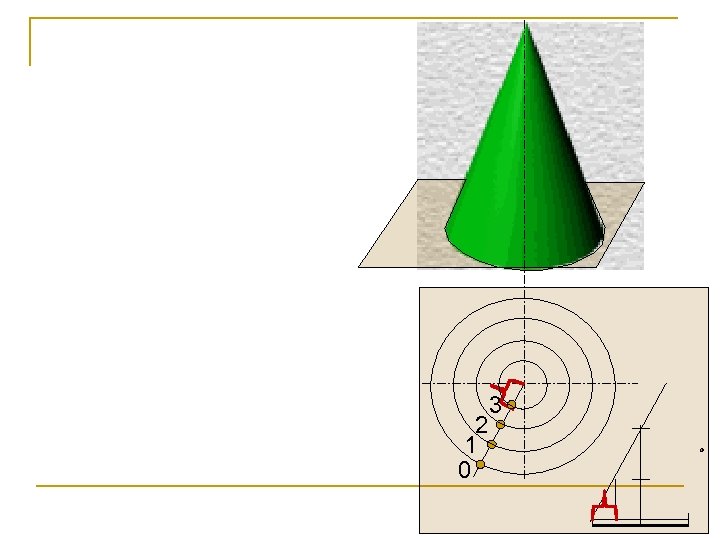

В многограннике характерными точками являются его вершины, следовательно в ПЧО многогранник проще всего задать проекциями его вершин

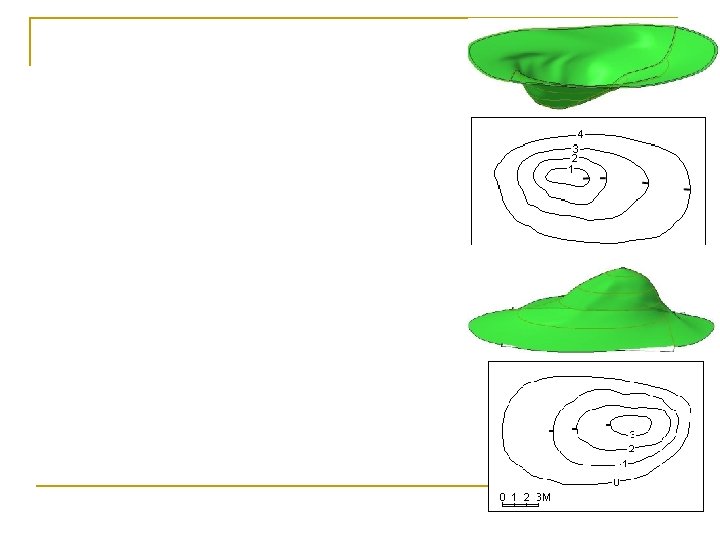

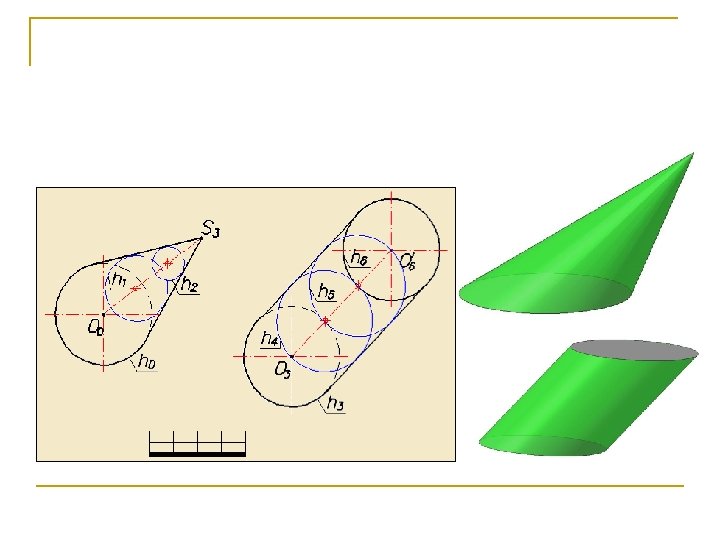

Сфера задается проекцией центра с указанием числовой отметки и одной горизонталью (например, горизонталью экваториального сечения, т. е. сечения горизонтальной плоскостью, проходящей через центр сферы.

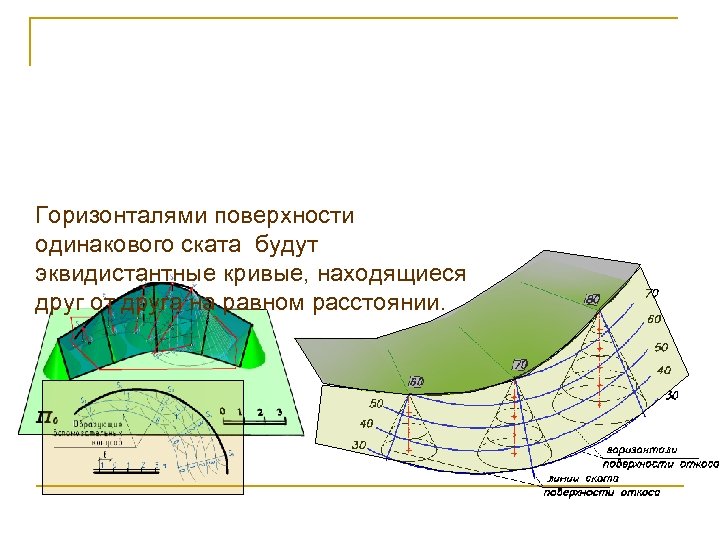

Горизонталями поверхности одинакового ската будут эквидистантные кривые, находящиеся друг от друга на равном расстоянии.

Построить каркас горизонталей поверхности одинакового ската, проходящей через данную линию. Уклон поверхности 80 1: 1. 80 70 40 50 60

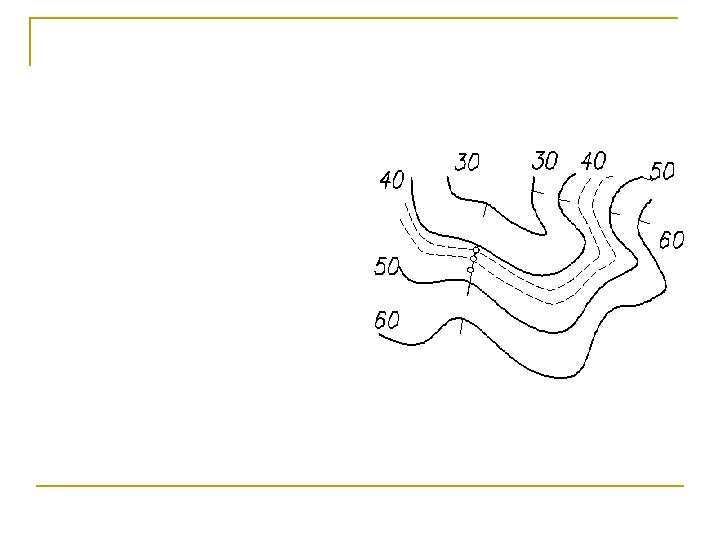

Для обозначения ската поверхности используются бергштрихи, которые направляют к нижней горизонтали. На вершине бергштрихи ставятся на одной из верхних горизонталей в сторону ската воды. В котловине бергштрихи направлены внутрь нижней горизонтали.

Инженерные сооружения в проекциях с числовыми отметками

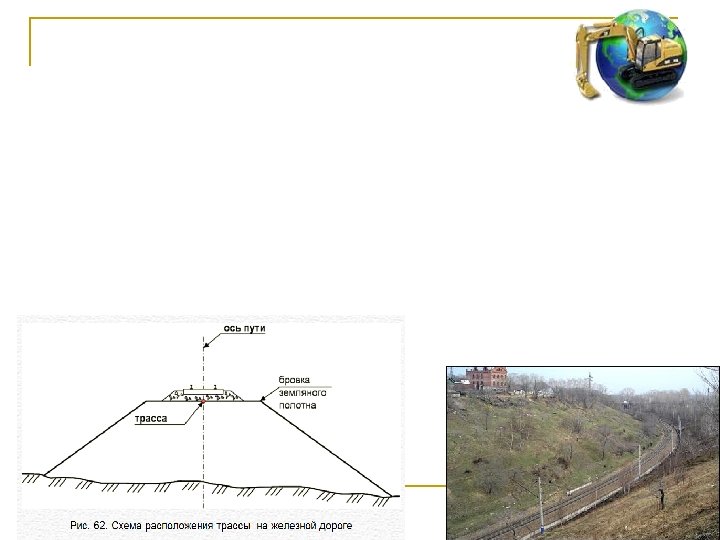

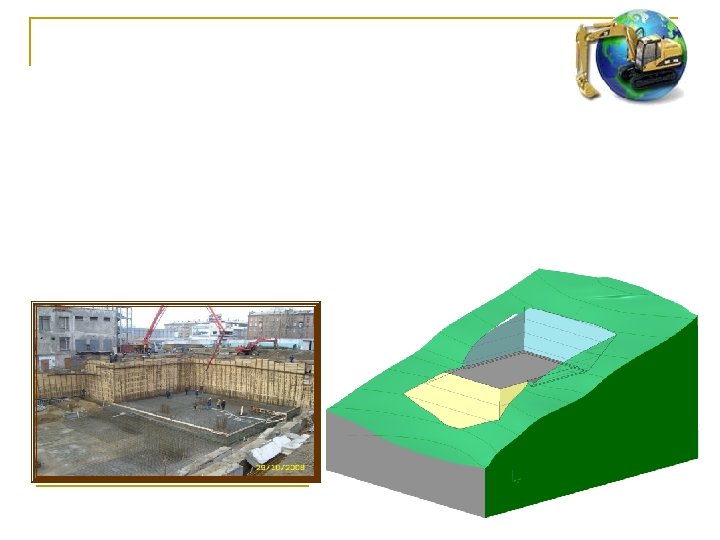

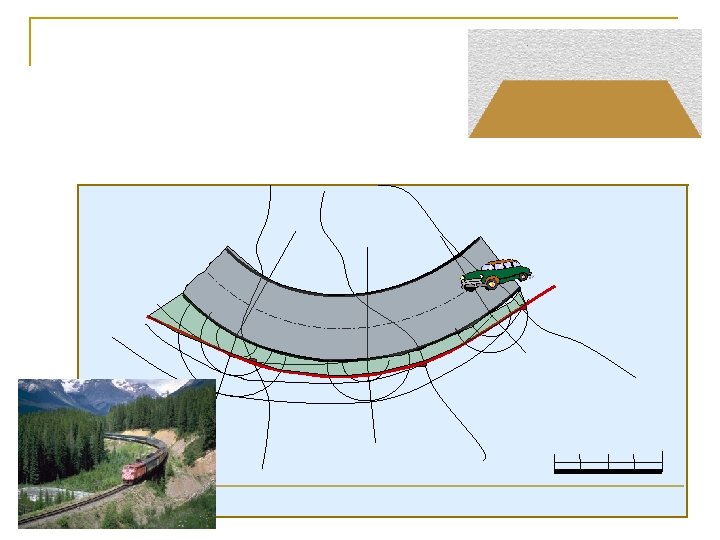

Наиболее часто метод проекций с числовыми отметками используется при проектировании инженерных сооружений так или иначе связанных с рельефом земной поверхности. Например, сетей водоснабжении, канализации, автодорог, ж/д дорог, путепроводов, котлованов под строительные объекты и т. п. Основная задача, решаемая посредством чертежа сводится к определению границы земляных работ. Т. е. определению линии пересечения откосов насыпи и выемки с поверхностью земли.

1 - проезжая часть, 2 - дорожное полотно, 3 - полоса отвода, 4 - обочина, 5 - кювет, 6 - обрез, 7 - бровка, 8 - ось дороги

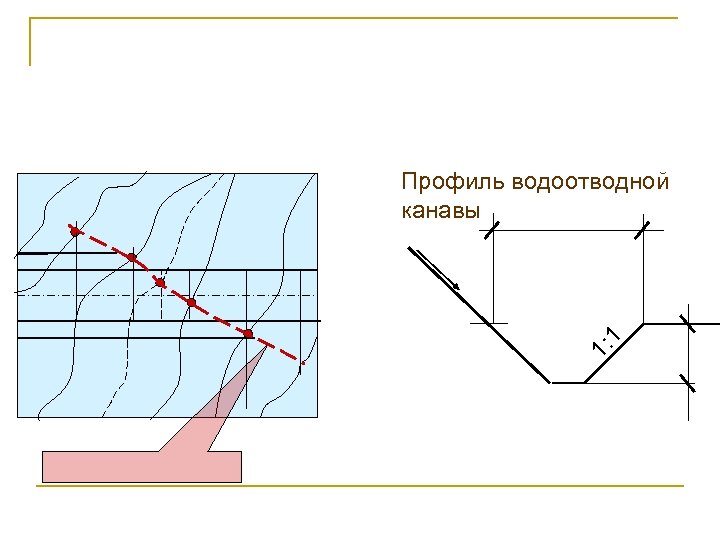

Линия нулевых работ на горизонтальном участке 1: 1 Профиль водоотводной канавы

1: 1 Профиль водоотводной канавы

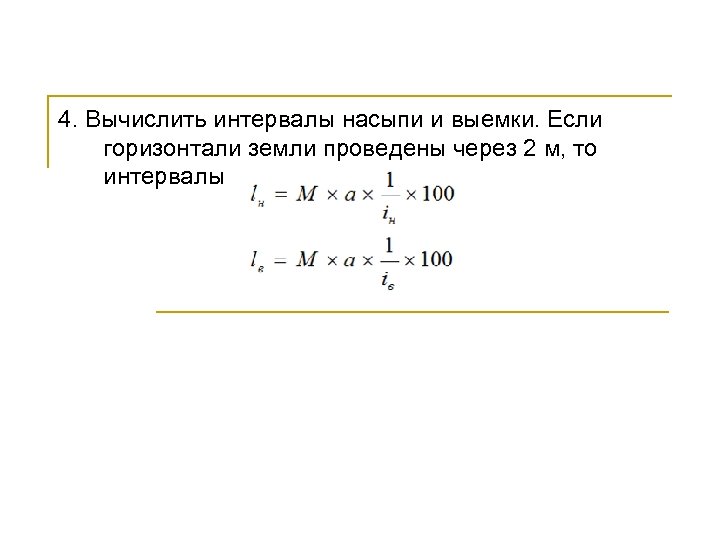

4. Вычислить интервалы насыпи и выемки. Если горизонтали земли проведены через 2 м, то интервалы надо умножить на два.

Бровка сооружения прямолинейная на горизонтальном участке Поверхность откоса – плоскость с горизонталями, параллельн

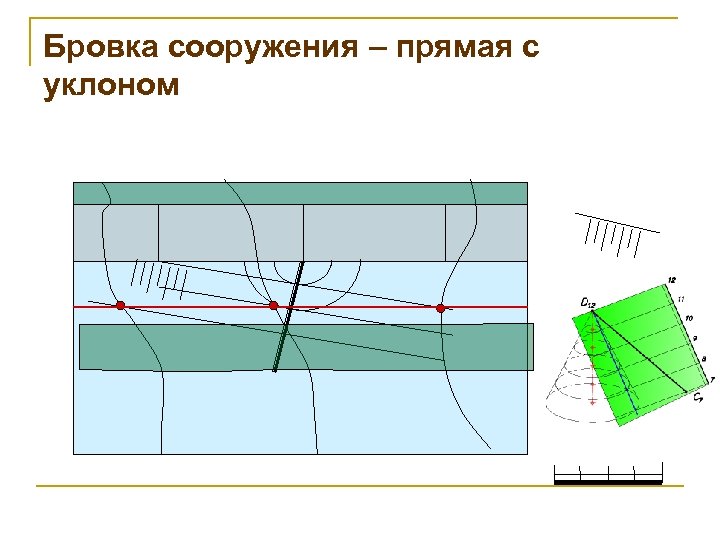

Бровка сооружения – прямая с уклоном

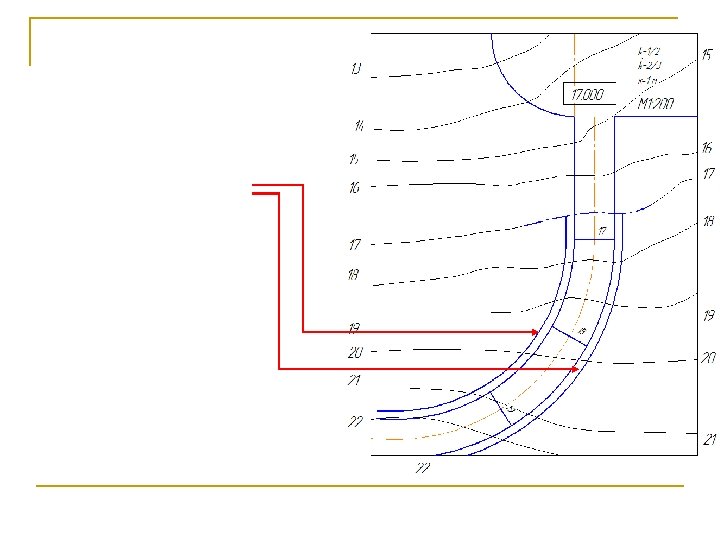

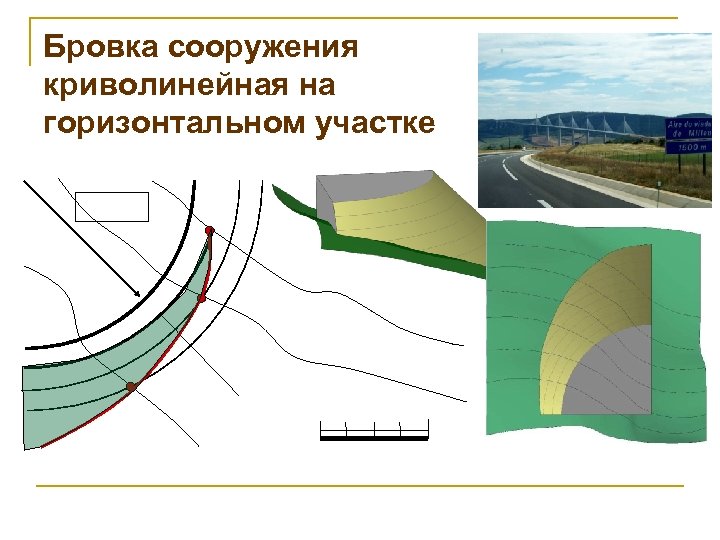

Бровка сооружения криволинейная на горизонтальном участке

ПОВТОРИ М

Построить линии пересечения откосов между собой.

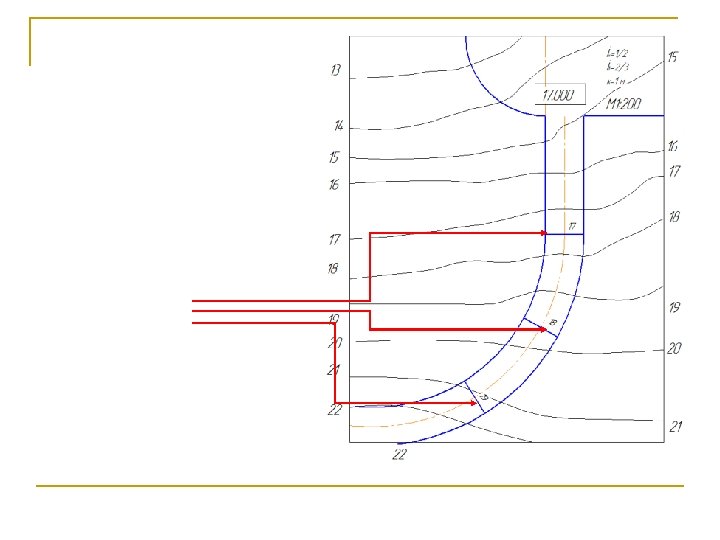

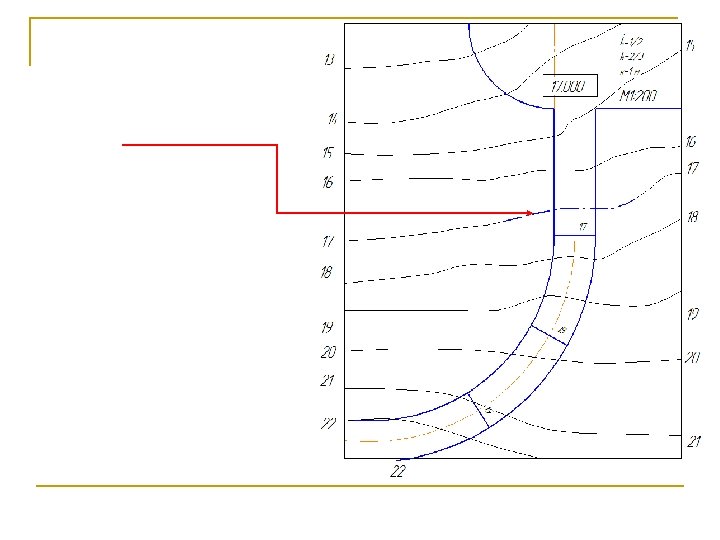

Постановка задачи Задача: Определить границу земляных работ для стройплощадки

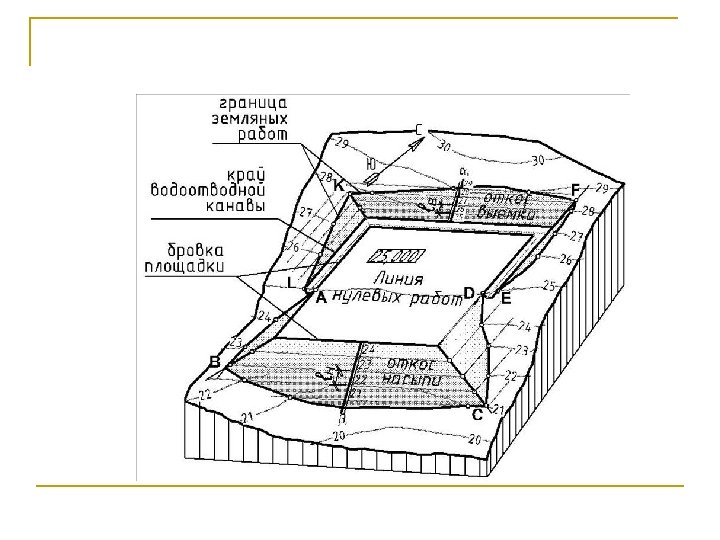

Граница нулевых работ – горизонталь, равная отметке площадки, которая отделяет насыпную часть площадки от выемки. ЛНР совпадает с горизонталью топографической поверхности, имеющей одноименную отметку с поверхностью сооружения – 25 м.

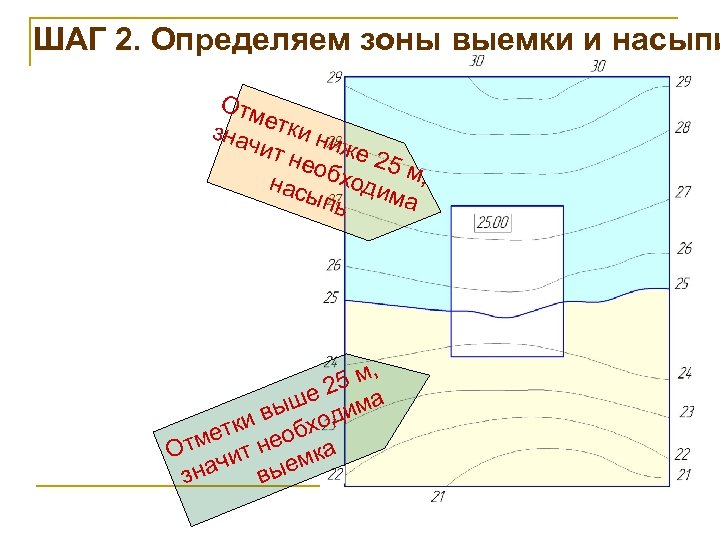

ШАГ 2. Определяем зоны выемки и насыпи Отм зна етки ни чит нео же 25 м, бхо нас ыпь дима м, 5 е 2 ма ш вы ходи и етк необ Отм чит мка зна вые

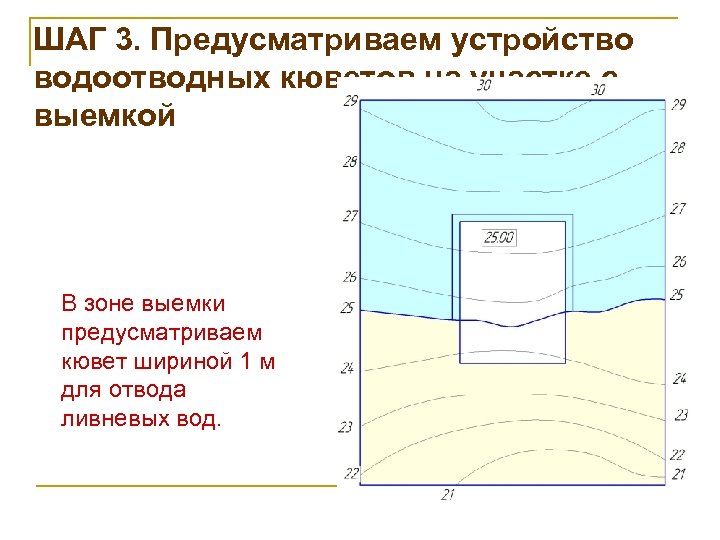

ШАГ 3. Предусматриваем устройство водоотводных кюветов на участке с выемкой В зоне выемки предусматриваем кювет шириной 1 м для отвода ливневых вод.

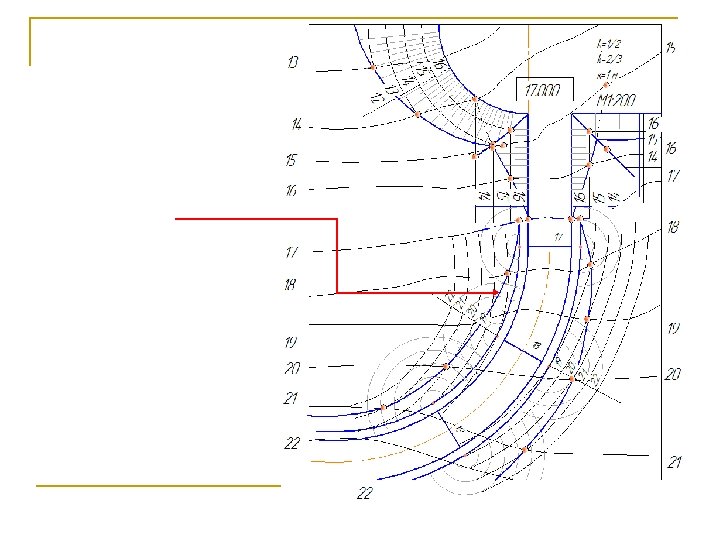

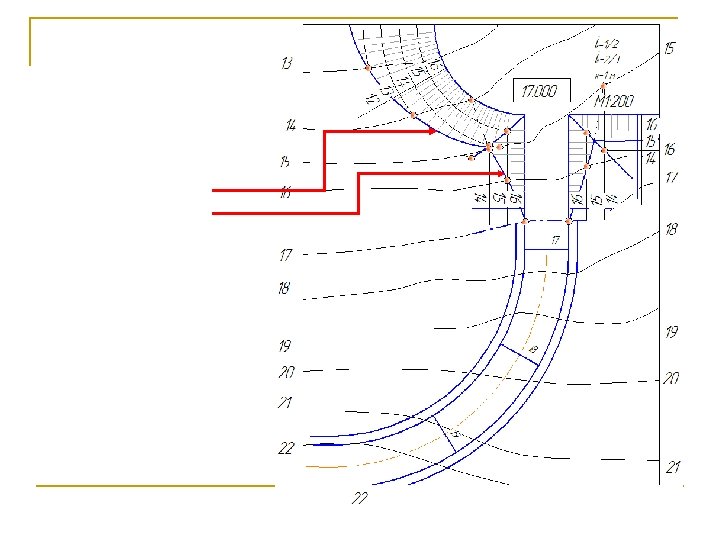

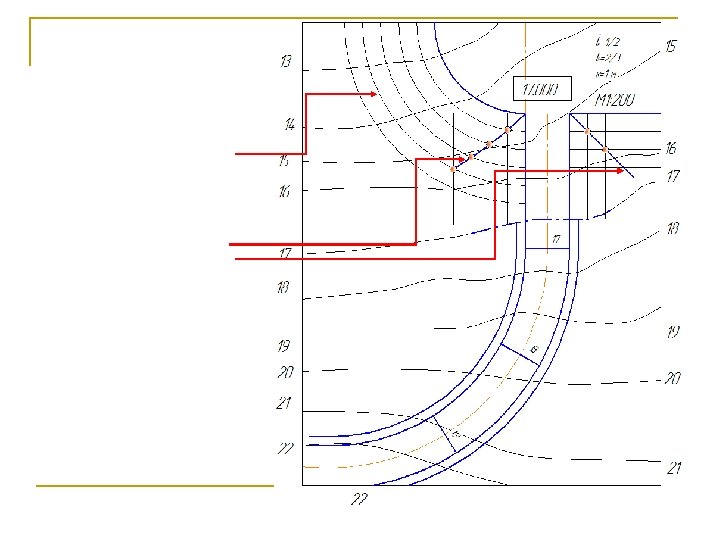

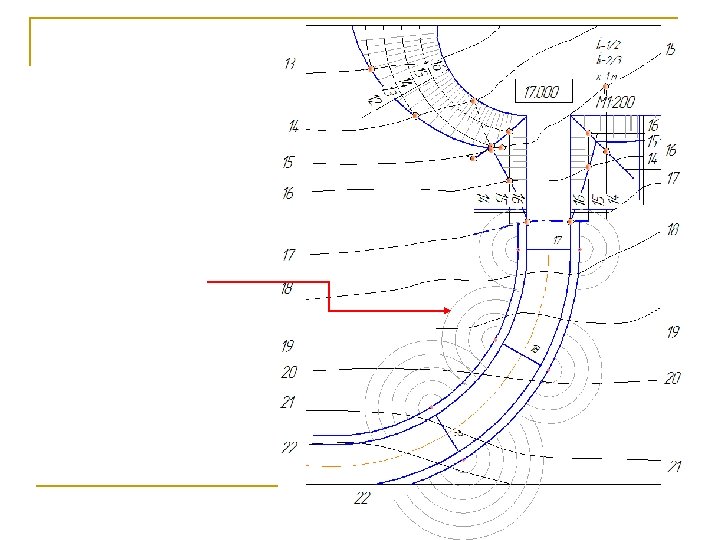

ШАГИ 4 и 5. Определяем интервалы горизонталей выемки, строим поверхности откосов и линии пересечения

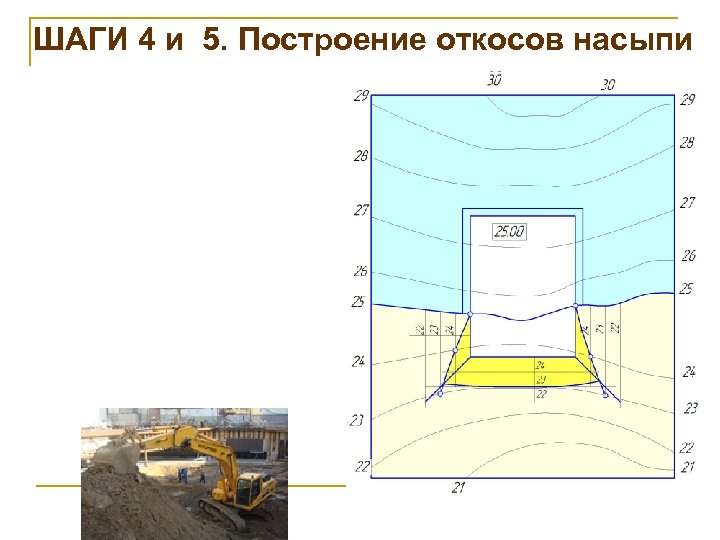

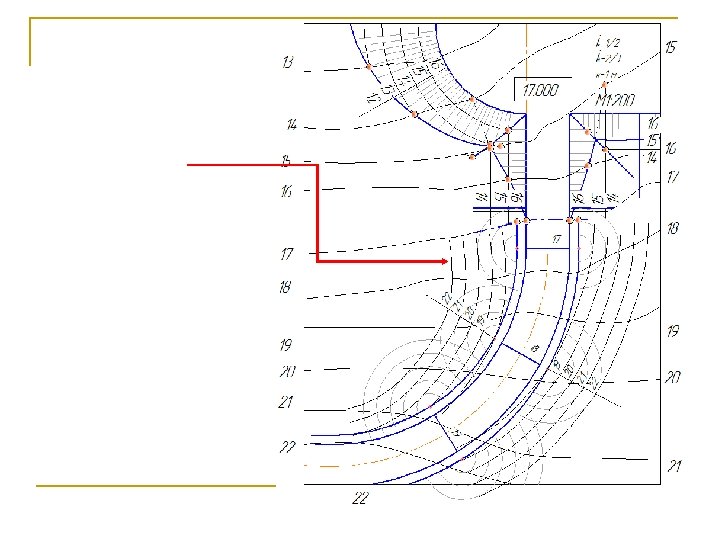

ШАГИ 4 и 5. Построение откосов насыпи

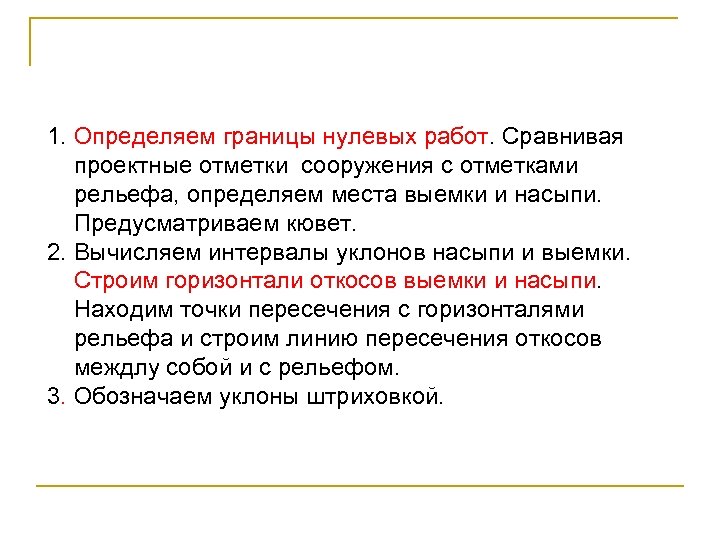

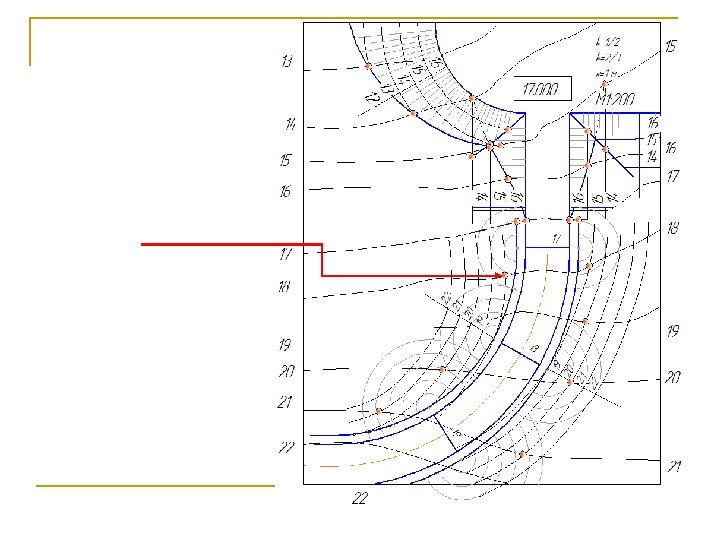

1. Определяем границы нулевых работ. Сравнивая проектные отметки сооружения с отметками рельефа, определяем места выемки и насыпи. Предусматриваем кювет. 2. Вычисляем интервалы уклонов насыпи и выемки. Строим горизонтали откосов выемки и насыпи. Находим точки пересечения с горизонталями рельефа и строим линию пересечения откосов междлу собой и с рельефом. 3. Обозначаем уклоны штриховкой.

При значительной протяженности откосов их штриховку показывают участками.

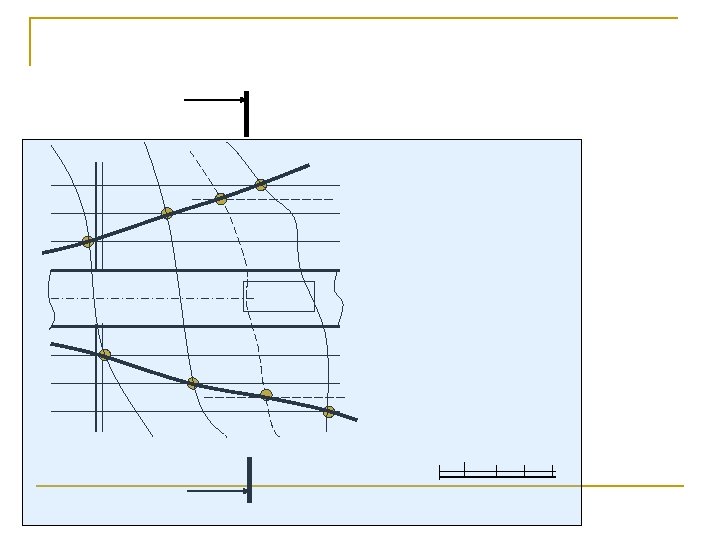

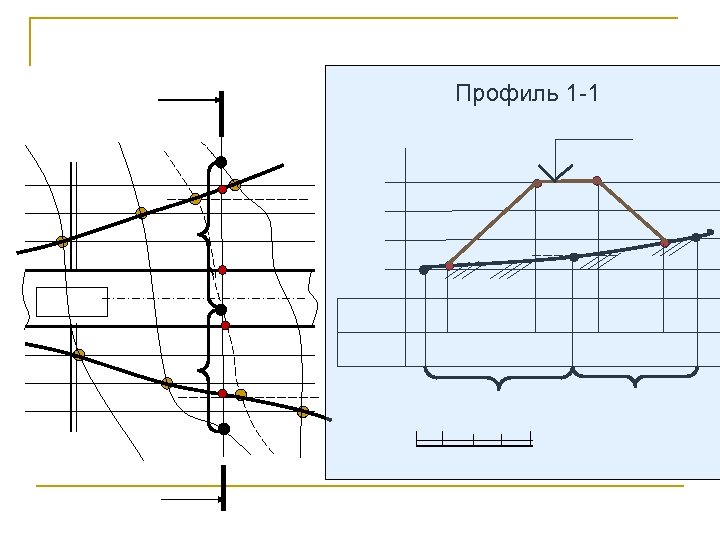

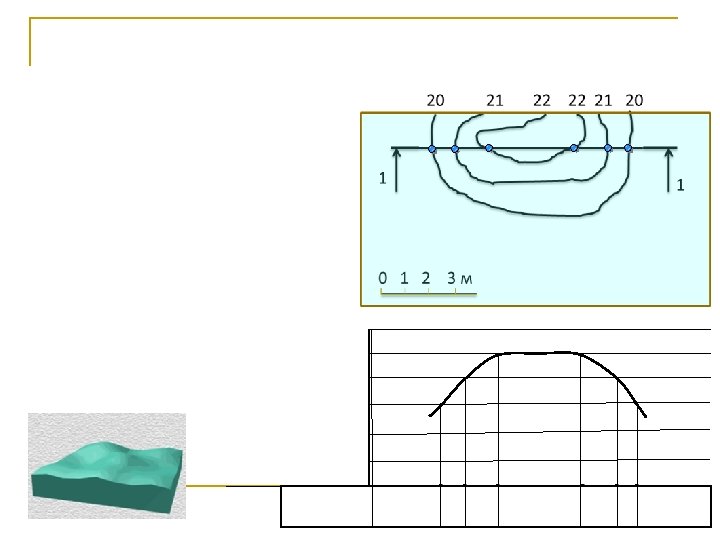

В результате пересечения топографической поверхности с горизонтальнопроецирующей плоскостью получим плоскую незакономерную кривую. Секущая горизонтально -проецирующая плоскость 1 -1

Профиль 1 -1

Терминологический словарь (продолжение)

Терминологический словарь (продолжение)

Терминологический словарь (продолжение)

Терминологический словарь (продолжение)
