АНАТОМО-ФИЗИОЛОГИЧЕСКИЕ СВЕДЕНИЯ О ЧЕЛЮСТНО-ЛИЦЕВОЙ ОБЛАСТИ АНАТОМО-ФИЗИОЛОГИЧЕСКИЕ СВЕДЕНИЯ О ЧЕЛЮСТНО-ЛИЦЕВОЙ ОБЛАСТИ

Схема расположения ядер и связей ядер тройничного нерва: 1 — ядро (нижнее) спинномозгового тракта Схема расположения ядер и связей ядер тройничного нерва: 1 — ядро (нижнее) спинномозгового тракта тройничного нерва; 2— мостовое ядро тройничного нерва; 3—двигательное ядро; 4 — ядро среднемозгового тракта тройничного нерва; 5 — волокна вентрального тройнично-таламического тракта; 6 — волокна дорзального тройничноталамического тракта; 7 — двигательный корешок; 8 — чувствительный корешок; 9 — тройничный ганглий; 10— спинномозговая часть ядра; 11 -соединение продолговатого и спинного мозга; 12 — третий шейный сегмент

Срез на границе продолговатого мозга и моста. Срез на границе продолговатого мозга и моста.

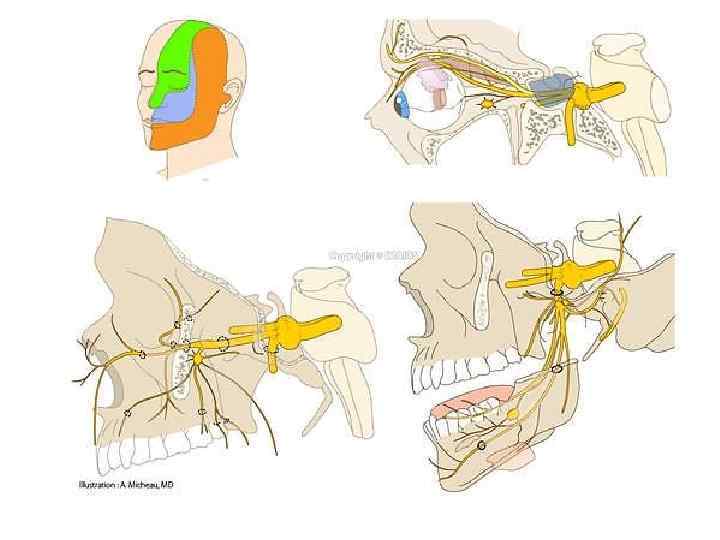

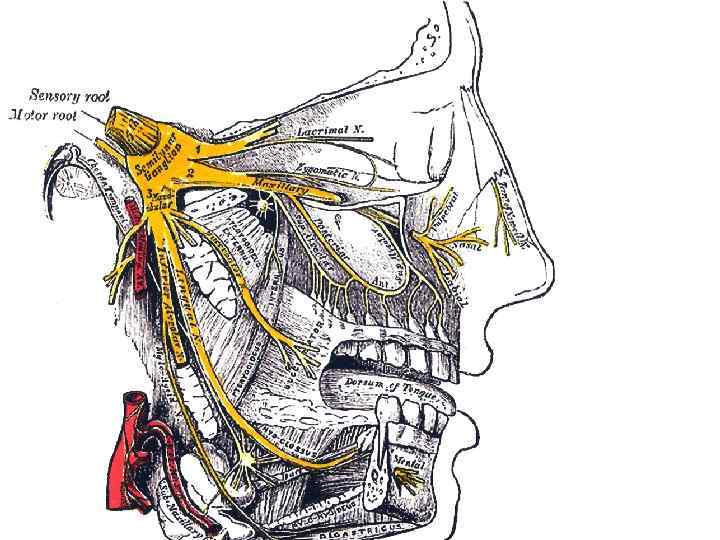

1 - ядро спинномозгового пути тройничного нерва; 2 - двигательное ядро тройничного нерва; 3 1 - ядро спинномозгового пути тройничного нерва; 2 - двигательное ядро тройничного нерва; 3 - мостовое ядро тройничного нерва; 4 - ядро среднемозгового пути тройничного нерва; 5 - тройничный нерв; 6 - глазная ветвь; 7 - лобная ветвь; 8 - носоресничный нерв; 9 - задний решетчатый нерв; 10 - передний решетчатый нерв; 11 - слезная железа; 12 - надглазничный нерв (латеральная ветвь); 13 - надглазничный нерв (медиальная ветвь); 14 - надблоковый нерв; 15 - подблоковый нерв; 16 - внутренние носовые ветви; 17 - наружная носовая ветвь; 18 - ресничный узел; 19 - слезный нерв; 20 - верхнечелюстной нерв; 21 - подглазничный нерв; 22 - носовые и верхние губные ветви подглазничного нерва; 23 - передние верхние альвеолярные ветви; 24 - крылонебный узел; 25 - нижнечелюстной нерв; 26 - щечный нерв; 27 - язычный нерв; 28 - поднижнечелюстной узел; 29 - подчелюстная и подъязычная железы; 30 - нижний альвеолярный нерв; 31 - подбородочный нерв; 32 - переднее брюшко двубрюшной мышцы; 33 - челюстно -подъязычная мышца; 34 - челюстноподъязычный нерв; 35 - жевательная мышца; 36 - медиальная крыловидная мышца; 37 - ветви барабанной струны; 38 - латеральная крыловидная мышца; 39 - ушно -височный нерв; 40 - ушной узел; 41 - глубокие височные нервы; 42 - височная Тройничный (V) нерв.

Глазной нерв - чувствительный, проходит в боковой стенке пещеристой пазухи, а затем через верхнюю Глазной нерв - чувствительный, проходит в боковой стенке пещеристой пазухи, а затем через верхнюю глазничную щель проникает в глазницу, где делится на 3 части: слезный нерв (n. lacrimalis), лобный нерв (n. frontalis) и носоресничный нерв (n. nasociliaris). Эти нервы обеспечивают иннервацию кожи верхней части лица и передней волосистой части головы от уровня глазных щелей до области венечного шва, а также роговицы, конъюнктивы склеры и век, основной и лобной придаточных пазух, верхних отделов слизистой оболочки носа. При поражении глазного нерва обычно снижается или исчезает корнеальный рефлекс.

Схема I ветви тройничного нерва. 1 — n. supratrochlearis: 2 — n. frontalis: 3 Схема I ветви тройничного нерва. 1 — n. supratrochlearis: 2 — n. frontalis: 3 — n. lacrimalis: 4 — fissura orbitalis superior; 5 — r. meningeus; 6 — n. ophthalmicus; 7 — gangl. trigeminale; 8 — n. nasociliaris; 9 — radix oculomotoria; 10 — n. oculomotorius: 11 — gangl. ciliare; 12 — nn. ciliares breves; 13 — n. ethmoidalis posterior; 14 — n. ethmoidalis anterior; 15 — n. zygomaticus; 16 — r. communicans cum n. zygomatico; 17 — n. infratrochlearis.

Верхнечелюстной нерв - чувствительный, выходит из полости черепа через круглое отверстие и отдает следующие Верхнечелюстной нерв - чувствительный, выходит из полости черепа через круглое отверстие и отдает следующие ветви: скуловой нерв (n. zygomaticus), подглазничный нерв (n. infraorbitalis), ветвями которого являются, в частности, верхние луночковые нервы (nn. alveolares superiores). Они иннервируют кожу средней части лица, слизистую оболочку нижней части полости носа, верхнечелюстной (гайморовой) пазухи, твердого нёба, десен, а также надкостницу и зубы верхней челюсти.

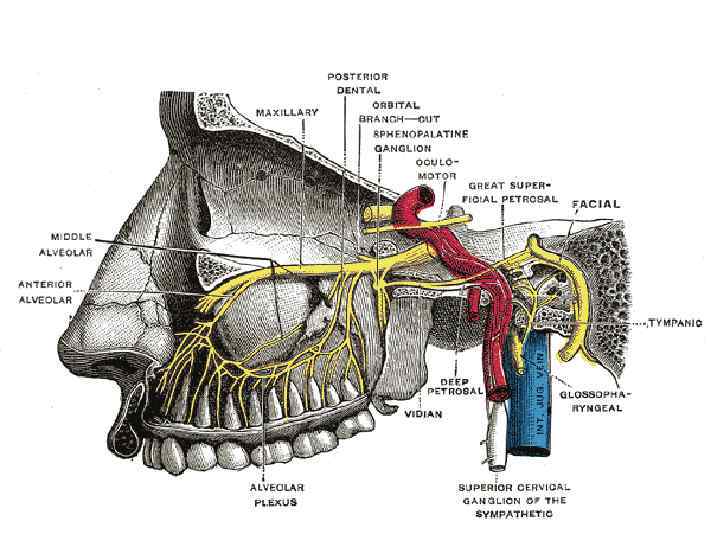

Схема разветвления второй ветви тройничного нерва : 1 — задне-верхние альвеолярные ветви; 2 — Схема разветвления второй ветви тройничного нерва : 1 — задне-верхние альвеолярные ветви; 2 — большой нерв твердого неба; 3 — добавочные нервы твердого неба 4 — глоточный нерв 5 — видиев нерв 6 — овальное отверстие; 7 — чувствительные корешки тройничного нерва; 8 двигательный корешок; 9—первая ветвь тройничного нерва; 10 — возвратная ветвь; 11 — круглое отверстие, 12 — вторая ветвь тройничного нерва; 13 — скуловой нерв; 14 — слезный нерв; 16 — подглазничное отверстие и нерв; 17 — пальпебральная ветвь; 18 — носовая ветвь; 19 — губная ветвь; 20 передне-верхние альвеолярные ветви; 21 — крылонебный ганглий

Схема строения II ветви тройничного нерва А — крылонёбные нервы; Б — скуловой нерв; Схема строения II ветви тройничного нерва А — крылонёбные нервы; Б — скуловой нерв; 1 — тройничный узел; 2 — верхнечелюстной нерв; 3 — средняя ветвь мозговой оболочки; 4 — круглое отверстие; 5 — крыловиднонёбный узел; 6 — большой каменистый нерв; 7 — парасимпатические волокна — секреторные; 8 — нижняя глазничная щель; 9, 10 — скуловисочная и скулолицевая ветви скулового нерва; 11 — соединительная ветвь; 12 а, 12 б, 12 в — верхние луночные нервы; 13 — верхнее зубное сплетение; 14 — нижнеглазничное отверстие; 15 — ветви нижнего века; 16 — наружные носовые ветви — иннервируют кожу боковой поверхности носа; 17 — ветви верхней губы

Нижнечелюстной нерв - смешанный по составу, покидает полость черепа, выходя через овальное отверстие, и Нижнечелюстной нерв - смешанный по составу, покидает полость черепа, выходя через овальное отверстие, и делится на ветви: жевательный нерв (n. masstericus), в основном двигательный, но содержит и чувствительную порцию, обеспечивающую иннервацию нижнечелюстного сустава, глубокие височные нервы (nn. temporales profundi) - двигательные, наружный и внутренний крыловидные нервы (nn. pterygoidei lateralis et medialis) - в основном двигательные, щечный нерв (n. buccalis) - чувствительный, ушно-височный нерв (n. auriculotemporalis) - чувствительный, язычный нерв (n. lingualis) - чувствительный, нижний луночковый нерв (n. alveolaris inferior) - смешанный, проходит через нижнечелюстной канал, отдавая многочисленные веточки к тканям нижней челюсти, дистальная его часть выходит из этого канала через подбородочное отверстие (foramen mentalis).

Схема строения III ветви тройничного нерва. 1 — for. ovale; 2 — g. trigeminale; Схема строения III ветви тройничного нерва. 1 — for. ovale; 2 — g. trigeminale; 3 — r. mandibularis; 4 — rr. temporales superficiales, 5 — nn. auriculares anteriores; 6 — f. spinosum; 7 — r. communicans cum n. faciali; 8 — n. auriculotemporalis; 9 — n. alveolaris inferior; 10 — n. mylohyoideus; 11—n. hypoglossus; 12 — pl. dentalis inferior; 13 — n. mentalis; 14 — n. sublingualis; 15 — rr. linguales; 16 — chorda tympani; 17 — n. lingualis; 18 — n. pterygoideus medialis; 19—n. massetericus; 20 — n. buccalis; 21 — n. pterygoideus lateralis; 22 — nn. temporales profundi.

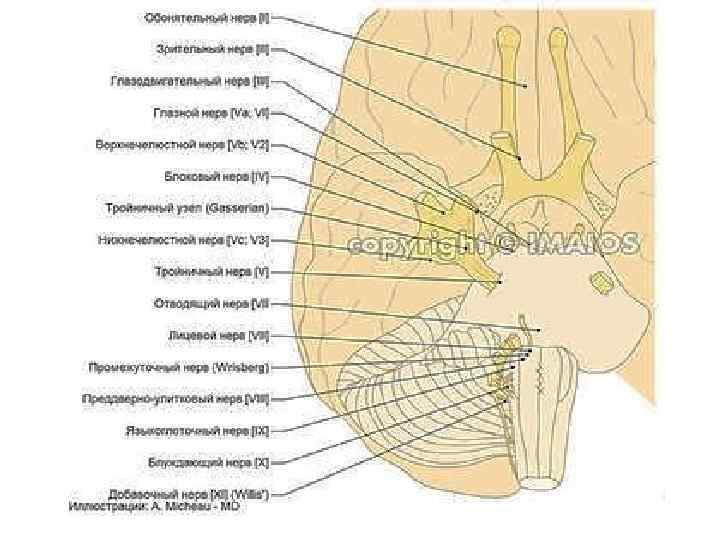

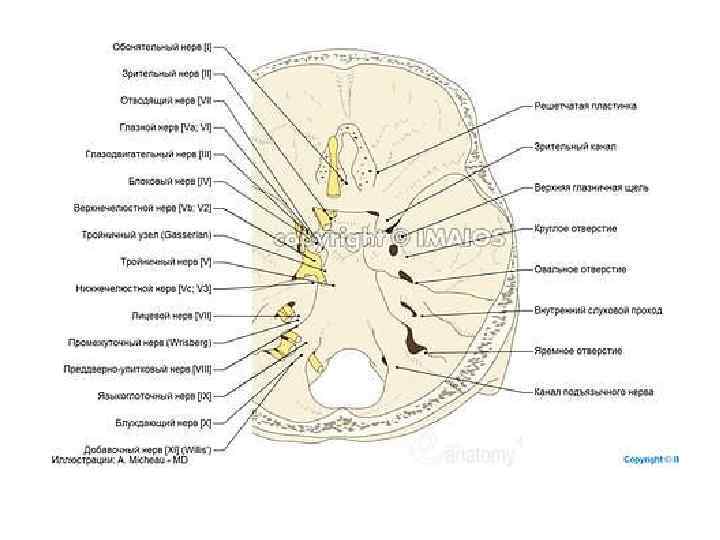

Схема мозга, ствола мозга и черепномозговых нервов Схема мозга, ствола мозга и черепномозговых нервов

Крыловидно-нёбная ямка, крылонёбная ямка • (fossa pterygopalatina) — щелевидное пространство в латеральных отделах черепа. Крыловидно-нёбная ямка, крылонёбная ямка • (fossa pterygopalatina) — щелевидное пространство в латеральных отделах черепа. • Расположена в подвисочной области, сообщается со средней черепной ямкой, глазницей, полостью носа, ротовой полостью и наружным основанием черепа.

Границами крылонёбной ямки являются: • передняя граница: верхнемедиальные отделы подвисочной поверхности верхней челюсти; • Границами крылонёбной ямки являются: • передняя граница: верхнемедиальные отделы подвисочной поверхности верхней челюсти; • задняя граница: крыловидный отросток и часть передней поверхности большого крыла клиновидной кости; • медиальная граница: наружная поверхность перпендикулярной пластинки нёбной кости; • латеральная граница: крыловидно-верхнечелюстная щель; • нижняя граница: часть дна ямки сформирована пирамидальным отростком нёбной кости. Крылонёбная ямка содержит • крылонёбный узел, образованный ветвями верхнечелюстного нерва; • терминальную треть верхнечелюстной артерии; • верхнечелюстной нерв (вторая ветвь тройничного нерва) с крыловидным нервом (продолжением лицевого нерва)

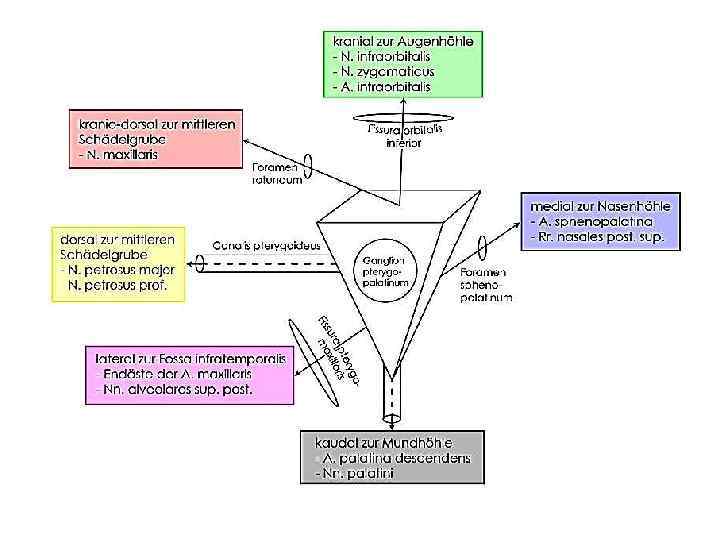

Сообщение fossa pterygopalatina с другими полостными образованиями черепа Направление Путь Полость черепа Кзади круглое Сообщение fossa pterygopalatina с другими полостными образованиями черепа Направление Путь Полость черепа Кзади круглое отверстие Средняя черепная ямка Кзади крыловидный канал Средняя черепная ямка, рваное отверстие Кпереди нижняя глазничная щель Глазница Медиально клиновидно-нёбное отверстие Полость носа Латерально крыловидноверхнечелюстная щель Подвисочная ямка Книзу большой нёбный канал Ротовая полость, малые нёбные каналы

Крылонёбная ямка содержит: • крылонёбный узел, образованный ветвями верхнечелюстного нерва; • терминальную треть верхнечелюстной Крылонёбная ямка содержит: • крылонёбный узел, образованный ветвями верхнечелюстного нерва; • терминальную треть верхнечелюстной артерии; • верхнечелюстной нерв (вторая ветвь тройничного нерва) с крыловидным нервом (продолжением лицевого нерва)

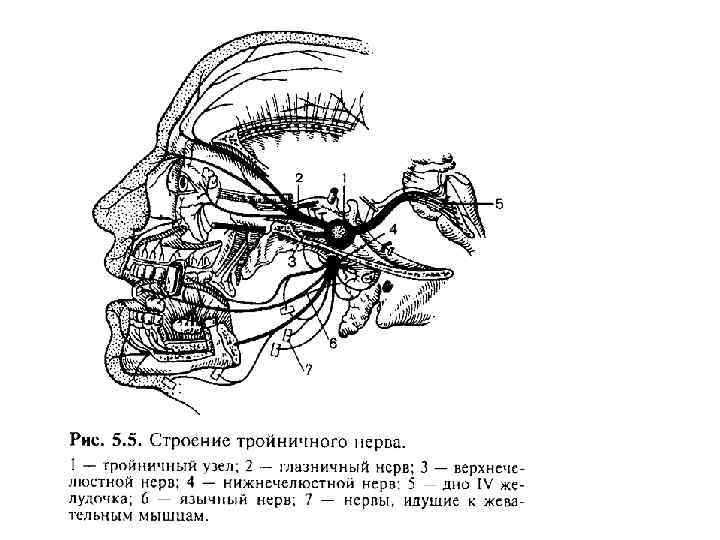

Схематическое изображение тройничного нерва и его ветвей: 1 — нижнечелюстной нерв (третья ветвь тройничного Схематическое изображение тройничного нерва и его ветвей: 1 — нижнечелюстной нерв (третья ветвь тройничного нерва); 2 — уровень овального отверстия в основании черепа; 3 — ушновисочный нерв; 4 — нижний альвеолярный нерв; 5 — уровень отверстия нижней челюсти; 6 — нижнее зубное сплетение; 7 — подбородочный нерв; 8 — подъязычный нерв; 9 — нижнечелюстной узел; 10 — язычный нерв; 11 — верхнечелюстной нерв (вторая ветвь тройничного нерва); 12 — крылонебный узел; 13 — верхние альвеолярные нервы; 14 — верхнее зубное сплетение; 15 — подглазничный нерв; 16 — уровень круглого отверстия в основании черепа; 17 — скуловой нерв; 18 — уровень нижней глазничной щели; 19 — ресничный узел; 20 — слезный нерв; 21 — лобный нерв; 22 — уровень верхней глазничной щели; 23 — глазной нерв (первая ветвь тройничного нерва); 24 — тройничный узел.
