Анатомия собаки (для студентов факультета «Зоологии и ветеринарии» НОИР) Часть II. Области тела. Основные анатомические термины. Скелет. Автор - доктор ветеринарных наук, профессор Зеленевский Н. В.
Области тела 1 – область лицевого черепа; 2 – область мозгового черепа; 3 – дорсальная область шеи; 4 – область лопатки; 5 – область спины; 6 – реберная область; 7 – область поясницы; 8 – область крупа; 9 – область бедра; 10 – область голени; 11 – стопа; 12 – вентральная область шеи; 13 – латеральная область шеи; 14 – предгрудинная область; 15 – область плеча; 16 – область предплечья; 17 – кисть; 18 – область грудины; 19 – область мечевидного хряща; 20 – левая подвздошная область; 21 – область препуция
Области тела с вентральной поверхности 1 -предгрудинная область; 2 - правая плечевая область; 3 - область левого предплечья; 4, 19 - область локтевого сустава 5, 20 - область локтевого бугра; 6, 22 - реберная область; 7 - грудинная область; 8 - область левого подреберья; 9 - левая подвздошная область; 10 - левая паховая область; 11, 33 - область бедра; 12, 29 - область коленной чашки; 13, 30 - область коленного сустава; 14, 31 - область голени; 15, 32 - подколенная область; 16 - область хвоста; 17 - левая плечевая область; 18 - область правого предплечья; 21 - подмышечная область; 23 - область правого подреберья; 24 - область мечевидного хряща; 26 - пупочная область; 27 - правая паховая область; 28 - срамная область; 29 - пупочная область;

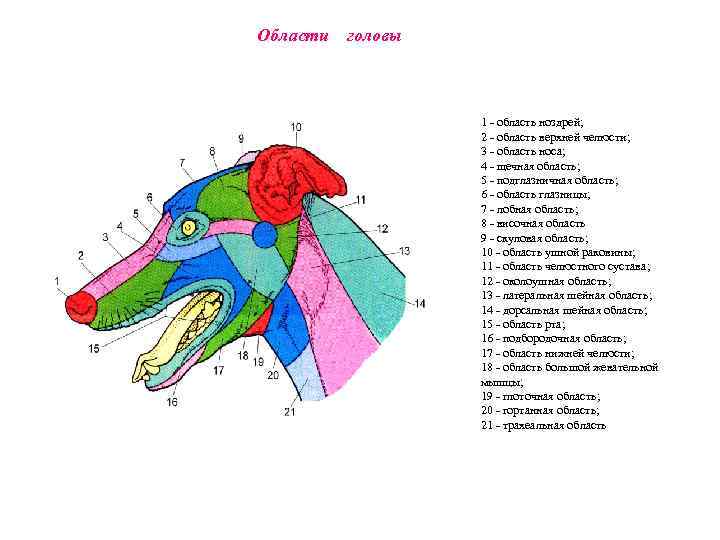

Области головы 1 - область ноздрей; 2 - область верхней челюсти; 3 - область носа; 4 - щечная область; 5 - подглазничная область; 6 - область глазницы; 7 - лобная область; 8 - височная область 9 - скуловая область; 10 - область ушной раковины; 11 - область челюстного сустава; 12 - околоушная область; 13 - латеральная шейная область; 14 - дорсальная шейная область; 15 - область рта; 16 - подбородочная область; 17 - область нижней челюсти; 18 - область большой жевательной мышцы; 19 - глоточная область; 20 - гортанная область; 21 - трахеальная область
Области грудной конечности (латеральная поверхность) 1 – дорсальная область шеи; 2 – область лопатки; 3 – реберная область; 4 – область трехглавой мышцы; 5 – подмышечная область; 6 – область локтя; 7 – область запястья; 8 – область пясти; 9 – латеральная область шеи; 10 – область гортани; 11 – вентральная область шеи; 12 – предгрудинная область; 13 – область плечевого сустава; 14 – область плеча; 15 – область локтевого сустава; 16 – область предплечья; 17 – область пальцев кисти Области тазовой конечности (латеральная поверхности 1 – область маклока; 2 – ягодичная область; 3 – область тазобедренного сустава; 4 – крестцовая область; 5 – седалищно-прямокишечная ямка; 6 – область седалищного бугра; 7 – область хвоста; 8 – подколенная область; 9 – область пятки; 10 – область плюсны; 11 – область пальцев стопы; 12 – область бедра; 13 – латеральная область колена; 14 – область коленного сустава; 15 – область голени; 16 – область заплюсны
Области тазовой конечности (каудальная поверхность) 1 – крестцовая область; 2 – ягодичная область; 3 – область промежности; 4 – область хвоста; 5 – подколенная область; 6 – пятка; 7 – область пальцев стопы; 8 – седалищно-прямокишечная ямка; 9 – область седалищного бугра; 10 – область бедра; 11 – область голени; 12 – область заплюсны; 13 – область плюсны Области тазовой конечности (медиальная поверхность) 1 – медиальная область колена; 2 – область голени; 3 – область плюсны; 4 – область пальцев стопы; 5 – область мошонки; 6 – подколенная область; 7 – область пятки; 8 – область бедра; 9 – краниальная область колена; 10 – область коленного сустава; 11 – область голени; 12 – область заплюсны; 13 – область плюсны; 14 – область пальцев стопы
Области промежности у самца и самки Самец 1 – область хвоста; 2 – седалищно-прямокишечная ямка; 3 – кожная область ануса; 4, 12 – область седалищных бугров; 5 – седалищная дуга; 6 – корень полового члена; 7 – мошонка; 8 – шов мошонки; 9 – ягодичная область; 10 – анус; 11 – область ануса; 13 – мочеполовая область; 14 – ножка полового члена; 15 – тело полового члена; 16 – область бедра Самка 1 – область хвоста; 2 – ягодичная область; 3 – анус; 4 – преддверие; 5, 10 – область седалищных бугров; 6 – вульва; 7, 12 – область бедра; 8 – седалищнопрямокишечная ямка; 9 – анальная область; 11 – мочеполовая область
Основные анатомические термины
Плоскости и направления на теле собаки а - медианная плоскость в - дорсальная плоскость с - поперечная плоскость 1 - краниальный; 2 - каудальный; 3 - дорсальный; 4 - вентральный; 5 - проксимальный; 6 - дистальный; 7 - проксимальный; 8 - дистальный; 9 - оральный; 10 - аборальный; 11 - дорсальная поверхность; 12 - пальмарная поверхность; 13 - дорсальная поверхность; 14 - плантарная поверхность
Направления и поверхности на грудной и тазовой конечностях 1 - проксимальный; 2 - дистальный; 3 - дорсальная поверхность; 4 - дорсальная поверхность 1 - проксимальный; 2 - дистальный; 3 - пальмарная поверхность; 4 - плантарная поверхность
Система органов произвольного движения
Аппарат движения Пассивные органы движения: Активные органы движения: 1. Кости 2. Хрящи 3. Связки 1. Мышцы 2. Фасции

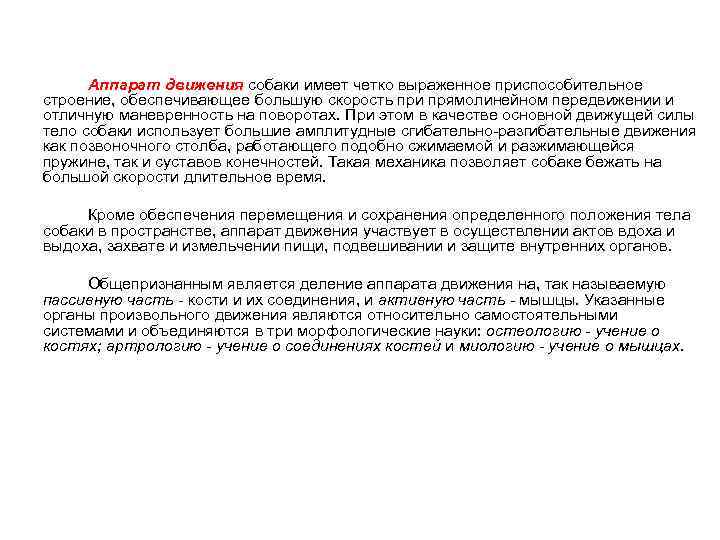

Аппарат движения собаки имеет четко выраженное приспособительное строение, обеспечивающее большую скорость при прямолинейном передвижении и отличную маневренность на поворотах. При этом в качестве основной движущей силы тело собаки использует большие амплитудные сгибательно-разгибательные движения как позвоночного столба, работающего подобно сжимаемой и разжимающейся пружине, так и суставов конечностей. Такая механика позволяет собаке бежать на большой скорости длительное время. Кроме обеспечения перемещения и сохранения определенного положения тела собаки в пространстве, аппарат движения участвует в осуществлении актов вдоха и выдоха, захвате и измельчении пищи, подвешивании и защите внутренних органов. Общепризнанным является деление аппарата движения на, так называемую пассивную часть - кости и их соединения, и активную часть - мышцы. Указанные органы произвольного движения являются относительно самостоятельными системами и объединяются в три морфологические науки: остеологию - учение о костях; артрологию - учение о соединениях костей и миологию - учение о мышцах.
Поверхности на кисти и стопе 1 – ось; а – осевая поверхность; б – неосевая поверхность
ОСТЕОЛОГИЯ Кость как орган: 2 а 1 – эндост; 2, 2 а – внутренние и наружные циркулярные пластинки; 3, 5 – сосудистый канал; 4 – надкостница, клеточный и фиброзный слой; 6 – гаверсов канал; 7 – остеон; 8 – концентрические пластинки с остеоцитами; 9 – наружная система циркулярных платин; 10 – гаверсов канал; 11 - периост

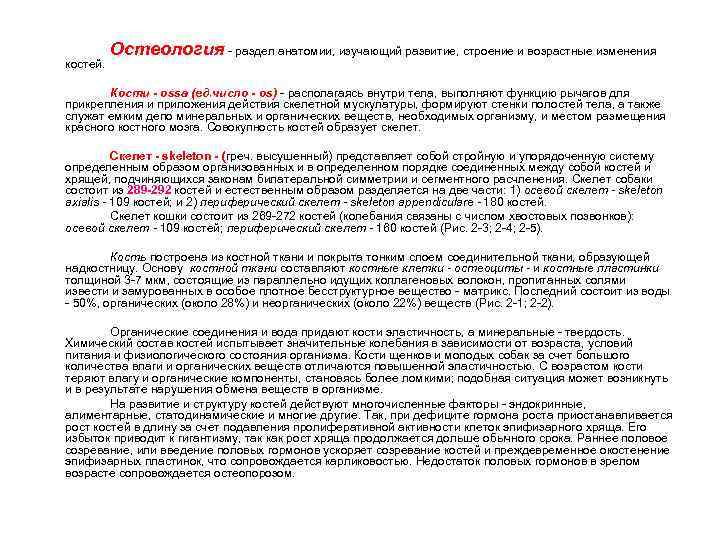

костей. Остеология - раздел анатомии, изучающий развитие, строение и возрастные изменения Кости - ossa (ед. число - os) - располагаясь внутри тела, выполняют функцию рычагов для прикрепления и приложения действия скелетной мускулатуры, формируют стенки полостей тела, а также служат емким депо минеральных и органических веществ, необходимых организму, и местом размещения красного костного мозга. Совокупность костей образует скелет. Скелет - skeleton - (греч. высушенный) представляет собой стройную и упорядоченную систему определенным образом организованных и в определенном порядке соединенных между собой костей и хрящей, подчиняющихся законам билатеральной симметрии и сегментного расчленения. Скелет собаки состоит из 289 -292 костей и естественным образом разделяется на две части: 1) осевой скелет - skeleton axialis - 109 костей; и 2) периферический скелет - skeleton appendiculare - 180 костей. Скелет кошки состоит из 269 -272 костей (колебания связаны с числом хвостовых позвонков): осевой скелет - 109 костей; периферический скелет - 160 костей (Рис. 2 -3; 2 -4; 2 -5). Кость построена из костной ткани и покрыта тонким слоем соединительной ткани, образующей надкостницу. Основу костной ткани составляют костные клетки - остеоциты - и костные пластинки толщиной 3 -7 мкм, состоящие из параллельно идущих коллагеновых волокон, пропитанных солями извести и замурованных в особое плотное бесструктурное вещество - матрикс. Последний состоит из воды - 50%, органических (около 28%) и неорганических (около 22%) веществ (Рис. 2 -1; 2 -2). Органические соединения и вода придают кости эластичность, а минеральные - твердость. Химический состав костей испытывает значительные колебания в зависимости от возраста, условий питания и физиологического состояния организма. Кости щенков и молодых собак за счет большого количества влаги и органических веществ отличаются повышенной эластичностью. С возрастом кости теряют влагу и органические компоненты, становясь более ломкими; подобная ситуация может возникнуть и в результате нарушения обмена веществ в организме. На развитие и структуру костей действуют многочисленные факторы - эндокринные, алиментарные, статодинамические и многие другие. Так, при дефиците гормона роста приостанавливается рост костей в длину за счет подавления пролиферативной активности клеток эпифизарного хряща. Его избыток приводит к гигантизму, так как рост хряща продолжается дольше обычного срока. Раннее половое созревание, или введение половых гормонов ускоряет созревание костей и преждевременное окостенение эпифизарных пластинок, что сопровождается карликовостью. Недостаток половых гормонов в зрелом возрасте сопровождается остеопорозом.

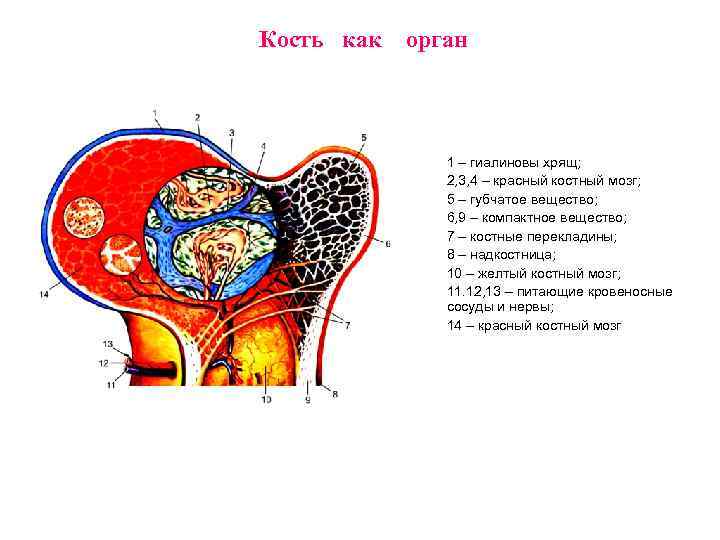

Кость как орган 1 – гиалиновы хрящ; 2, 3, 4 – красный костный мозг; 5 – губчатое вещество; 6, 9 – компактное вещество; 7 – костные перекладины; 8 – надкостница; 10 – желтый костный мозг; 11. 12, 13 – питающие кровеносные сосуды и нервы; 14 – красный костный мозг

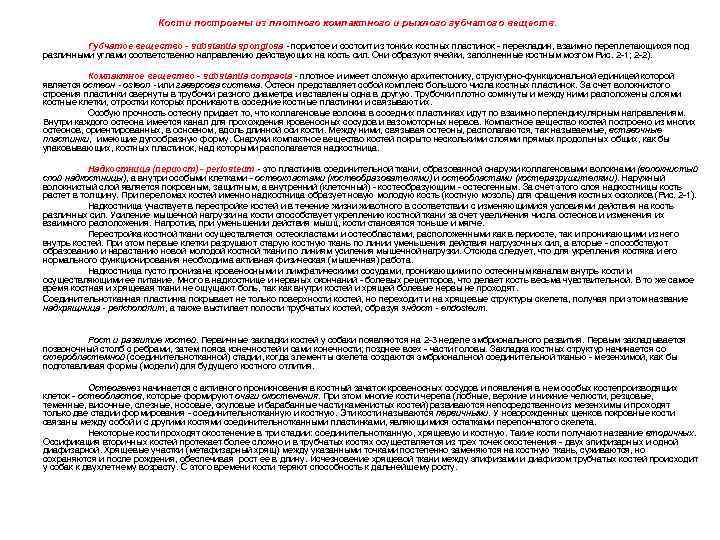

Кости построены из плотного компактного и рыхлого губчатого веществ. Губчатое вещество - substantia spongiosa - пористое и состоит из тонких костных пластинок - перекладин, взаимно переплетающихся под различными углами соответственно направлению действующих на кость сил. Они образуют ячейки, заполненные костным мозгом Рис. 2 -1; 2 -2). Компактное вещество - substantia compacta - плотное и имеет сложную архитектонику, структурно-функциональной единицей которой является остеон - osteon - или гаверсова система. Остеон представляет собой комплекс большого числа костных пластинок. За счет волокнистого строения пластинки свернуты в трубочки разного диаметра и вставлены одна в другую. Трубочки плотно сомкнуты и между ними расположены слоями костные клетки, отростки которых проникают в соседние костные пластинки и связывают их. Особую прочность остеону придает то, что коллагеновые волокна в соседних пластинках идут по взаимно перпендикулярным направлениям. Внутри каждого остеона имеется канал для прохождения кровеносных сосудов и вазомоторных нервов. Компактное вещество костей построено из многих остеонов, ориентированных, в основном, вдоль длинной оси кости. Между ними, связывая остеоны, располагаются, так называемые, вставочные пластинки, имеющие дугообразную форму. Снаружи компактное вещество костей покрыто несколькими слоями прямых продольных общих, как бы упаковывающих, костных пластинок, над которыми располагается надкостница. Надкостница (периост) - periosteum - это пластинка соединительной ткани, образованной снаружи коллагеновыми волокнами (волокнистый слой надкостницы), а внутри особыми клетками - остеокластами (костеобразователями) и остеобластами (костеразрушителями). Наружный волокнистый слой является покровным, защитным, а внутренний (клеточный) - костеобразующим - остеогенным. За счет этого слоя надкостницы кость растет в толщину. При переломах костей именно надкостница образует новую молодую кость (костную мозоль) для сращения костных осколков (Рис. 2 -1). Надкостница участвует в перестройке костей и в течение жизни животного в соответствии с изменяющимися условиями действия на кость различных сил. Усиление мышечной нагрузки на кости способствует укреплению костной ткани за счет увеличения числа остеонов и изменения их взаимного расположения. Напротив, при уменьшении действия мышц, кости становятся тоньше и мягче. Перестройка костной ткани осуществляется остеокластами и остеобластами, расположенными как в периосте, так и проникающими из него внутрь костей. При этом первые клетки разрушают старую костную ткань по линии уменьшения действия нагрузочных сил, а вторые - способствуют образованию и нарастанию новой молодой костной ткани по линиям усиления мышечной нагрузки. Отсюда следует, что для укрепления костяка и его нормального функционирования необходима активная физическая (мышечная) работа. Надкостница густо пронизана кровеносными и лимфатическими сосудами, проникающими по остеонным каналам внутрь кости и осуществляющими ее питание. Много в надкостнице и нервных окончаний - болевых рецепторов, что делает кость весьма чувствительной. В то же самое время костная и хрящевая ткани не ощущают боль, так как внутри костей и хрящей болевые нервы не проходят. Соединительнотканная пластинка покрывает не только поверхности костей, но переходит и на хрящевые структуры скелета, получая при этом название надхрящница - perichondrium, а также выстилает полости трубчатых костей, образуя эндост - endosteum. Рост и развитие костей. Первичные закладки костей у собаки появляются на 2 -3 неделе эмбрионального развития. Первым закладывается позвоночный столб с ребрами, затем пояса конечностей и сами конечности; позднее всех - части головы. Закладка костных структур начинается со склеробластемной (соединительнотканной) стадии, когда элементы скелета создаются эмбриональной соединительной тканью - мезенхимой, как бы подготавливая формы (модели) для будущего костного отлития. Остеогенез начинается с активного проникновения в костный зачаток кровеносных сосудов и появления в нем особых костепроизводящих клеток - остеобластов, которые формируют очаги окостенения. При этом многие кости черепа (лобные, верхние и нижние челюсти, резцовые, теменные, височные, слезные, носовые, скуловые и барабанные части каменистых костей) развиваются непосредственно из мезенхимы и проходят только две стадии формирования - соединительнотканную и костную. Эти кости называются первичными. У новорожденных щенков покровные кости связаны между собой и с другими костями соединительнотканными пластинками, являющимися остатками перепончатого скелета. Некоторые кости проходят окостенение в три стадии: соединительнотканную, хрящевую и костную. Такие кости получают название вторичных. Оссификация вторичных костей протекает более сложно и в трубчатых костях осуществляется из трех точек окостенения - двух эпифизарных и одной диафизарной. Хрящевые участки (метафизарный хрящ) между указанными точками постепенно заменяются на костную ткань, суживаются, но сохраняются и после рождения, обеспечивая рост ее в длину. Исчезновение хрящевой ткани между эпифизами и диафизом трубчатых костей происходит у собак к двухлетнему возрасту. С этого времени кости теряют способность к дальнейшему росту.
Сроки окостенения различных отделов скелета у собак крупных пород изучены профессором СПб. ГАВМ С. А. Тарасовым. Так, им было установлено, что в период: -с 30 по 36 день внутриутробного развития начинается окостенение первичных костей черепа, происходит начало окостенения ребер, позвоночных дужек и тел позвонков. В конечностях наступает этап начала окостенения диафизов трубчатых костей - плечевой, бедренной, костей предплечья и голени, лопатки; -на 40 день внутриутробной жизни появляются очаги окостенения в подвздошной кости, в эпифизах всех трубчатых костей, а также в костях запястья и заплюсны; -к 2 месяцам послеутробной жизни появляются очаги окостенения в пяточном бугре, гребне большой берцовой кости, большом вертеле бедра, а также в эпифизах средних фаланг стопы; -к 3 месяцам жизни окостеневают 2/3 длины хрящевой закладки ребер (кроме первого), появляется очаг окостенения в суставной впадине тазовой кости, точки окостенения в седалищных буграх, в хрящевых закладках коленной чашки и сесамовидных костей первых фаланг кисти и стопы; -к 5 месяцам жизни начинается синостоз дужек и тел позвонков, у 5 -го и 6 -го хвостовых позвонков отрастают гемальные дужки, происходит синостозировние коракоидного отростка с бугром лопатки; -к 6 месяцу завершается синостоз отдельных частей атланта, синостозируют между собой кости таза - подвздошная, лонная и седалищная; -к 8 месяцу завершается синостозирование тел и эпифизов позвонков и полное окостенение ребер, синостозируют большинство апофизов и окостеневает большинство эпифизов трубчатых костей; -к 1 году срастаются все части затылочной кости и синостозируют обе части клиновидной кости; -к 2 годам жизни завершается синостозирование всех частей основания черепа, завершается синостозирование почти всех костей туловища и трубчатых костей конечностей; -к 3 годам жизни собаки каменистые кости срастаются с чешуей височной кости, кости туловища и конечностей заканчивают свой рост, появляется синостоз в тазовом сращении; -к 5 годам полностью закрывается межтеменной шов и срастаются элементы скуловой дуги; -к 7 годам жизни срастаются скуловая и слезная кости, а в местах изгибов 6 -10 пар ребер возникают псевдоартрозы; -к 10 годам жизни сглаживаются швы между лобными и теменными костями, а также между верхней челюстью и смежными костями. Участки оссификации костей периферического скелета показаны на слайдах 29 – 34. Внешний рельеф костей, как и внутреннее их устройство находится в прямой зависимости от величины и направленности механических воздействий, передаваемых через связки, мышцы и их сухожилия. Оставляют свои следы на поверхности костей и прилежащие крупные кровеносные сосуды. Выросты на костях в зависимости от формы именуются: 1) отростки - processus - четко ограниченный выступ; 2) бугор - tuber - толстое возвышение с широким основанием; 3) бугорок - tuberculum - возвышение, напоминающее бугор, на меньших размеров; 4) ость - spina - пластинчатый высокий вырост; 5) головка - caput - вырост сферической формы; 6) блок trochlea - цилиндрический выступ; 7) гребень - crista, pecten - плоский вырост с неровным краем; 8) мыщелок - condylus шаровидный вырост; 9) наиболее крупные бугры получили специальные названия - вертел - trochanter; 10) шероховатость tuberositas - большое число маленьких бугорков. Углубления: 1) ямка - fossa - глубокое вдавливание округлой формы; 2) мелкая ямка (ямочка) - fovea; 3) полость cavum; 4) плоское вдавливание - impressio; 5) желоб (борозда) - sulcus - продольное углубление с широким дном; 6) щель fissura - узкое продольное углубление; 7) отверстие - foramen; 8) канал - canalis; 9) вырезка - incisura - выемка по краю кости. Некоторые отростки в процессе эмбрионального развития имеют собственные точки окостенения и получают название апофиз - apophysis.

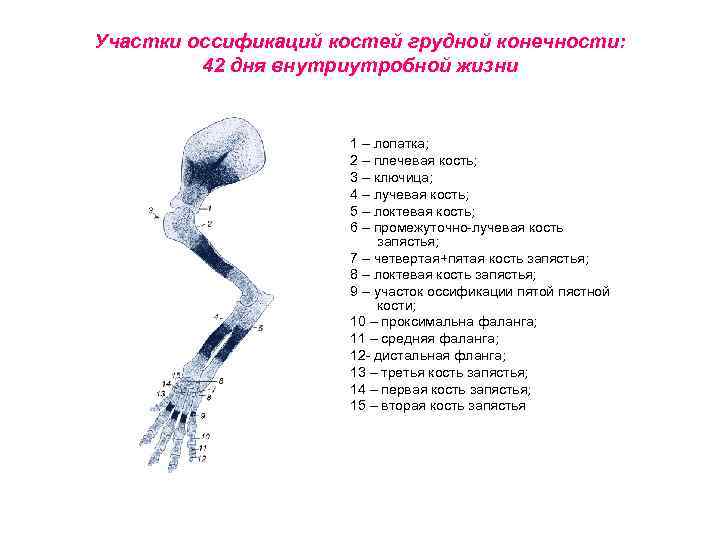

Участки оссификаций костей грудной конечности: 42 дня внутриутробной жизни 1 – лопатка; 2 – плечевая кость; 3 – ключица; 4 – лучевая кость; 5 – локтевая кость; 6 – промежуточно-лучевая кость запястья; 7 – четвертая+пятая кость запястья; 8 – локтевая кость запястья; 9 – участок оссификации пятой пястной кости; 10 – проксимальна фаланга; 11 – средняя фаланга; 12 - дистальная фланга; 13 – третья кость запястья; 14 – первая кость запястья; 15 – вторая кость запястья

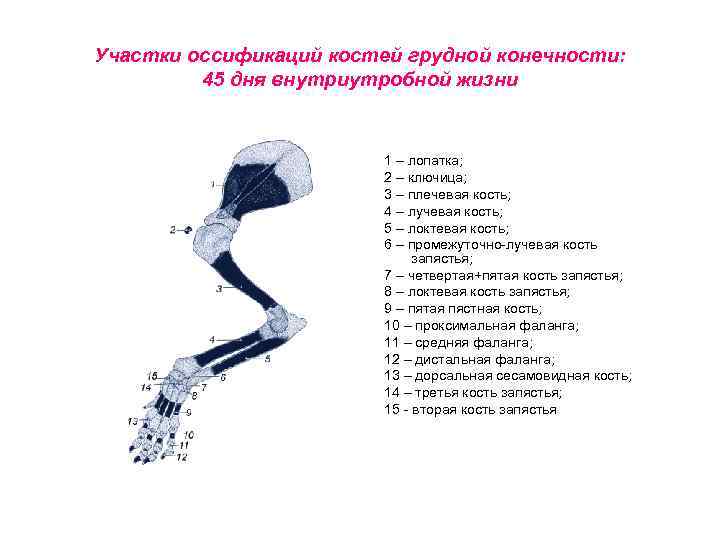

Участки оссификаций костей грудной конечности: 45 дня внутриутробной жизни 1 – лопатка; 2 – ключица; 3 – плечевая кость; 4 – лучевая кость; 5 – локтевая кость; 6 – промежуточно-лучевая кость запястья; 7 – четвертая+пятая кость запястья; 8 – локтевая кость запястья; 9 – пятая пястная кость; 10 – проксимальная фаланга; 11 – средняя фаланга; 12 – дистальная фаланга; 13 – дорсальная сесамовидная кость; 14 – третья кость запястья; 15 - вторая кость запястья

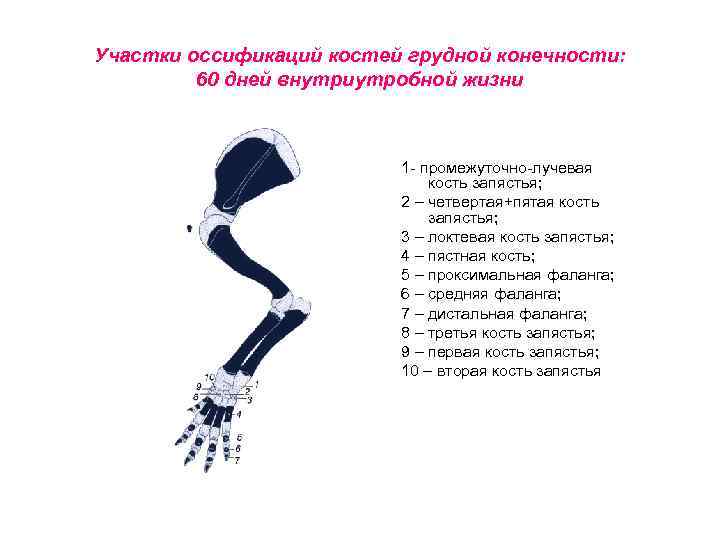

Участки оссификаций костей грудной конечности: 60 дней внутриутробной жизни 1 - промежуточно-лучевая кость запястья; 2 – четвертая+пятая кость запястья; 3 – локтевая кость запястья; 4 – пястная кость; 5 – проксимальная фаланга; 6 – средняя фаланга; 7 – дистальная фаланга; 8 – третья кость запястья; 9 – первая кость запястья; 10 – вторая кость запястья

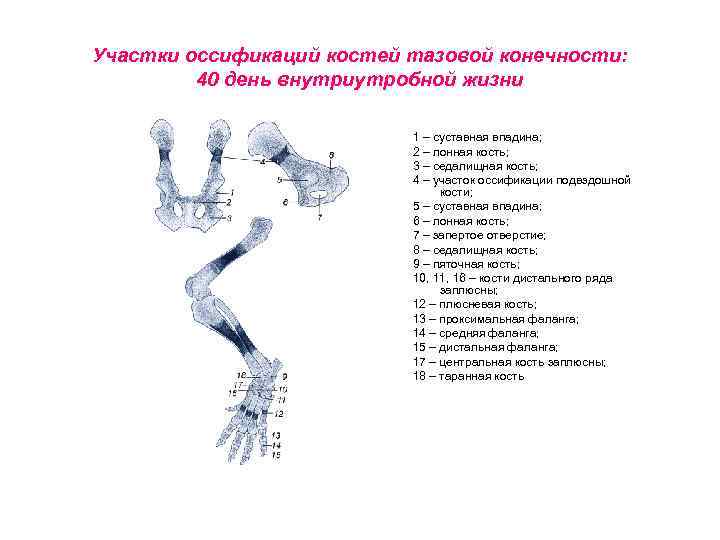

Участки оссификаций костей тазовой конечности: 40 день внутриутробной жизни 1 – суставная впадина; 2 – лонная кость; 3 – седалищная кость; 4 – участок оссификации подвздошной кости; 5 – суставная впадина; 6 – лонная кость; 7 – запертое отверстие; 8 – седалищная кость; 9 – пяточная кость; 10, 11, 16 – кости дистального ряда заплюсны; 12 – плюсневая кость; 13 – проксимальная фаланга; 14 – средняя фаланга; 15 – дистальная фаланга; 17 – центральная кость заплюсны; 18 – таранная кость

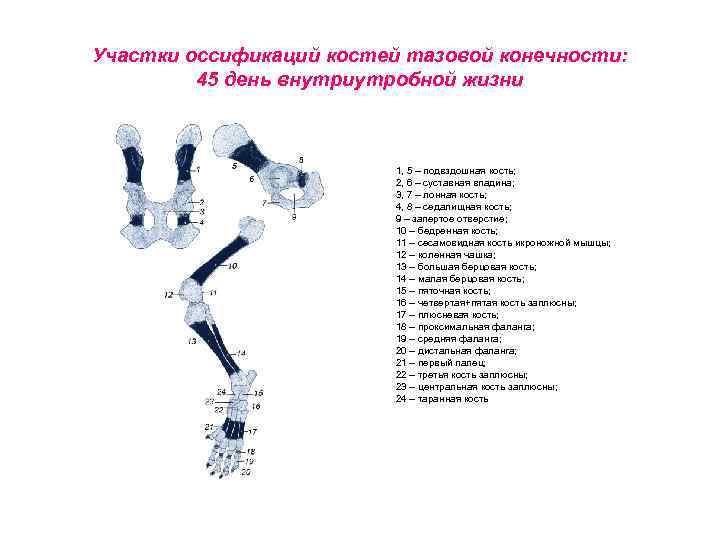

Участки оссификаций костей тазовой конечности: 45 день внутриутробной жизни 1, 5 – подвздошная кость; 2, 6 – суставная впадина; 3, 7 – лонная кость; 4, 8 – седалищная кость; 9 – запертое отверстие; 10 – бедренная кость; 11 – сесамовидная кость икроножной мышцы; 12 – коленная чашка; 13 – большая берцовая кость; 14 – малая берцовая кость; 15 – пяточная кость; 16 – четвертая+пятая кость заплюсны; 17 – плюсневая кость; 18 – проксимальная фаланга; 19 – средняя фаланга; 20 – дистальная фаланга; 21 – первый палец; 22 – третья кость заплюсны; 23 – центральная кость заплюсны; 24 – таранная кость

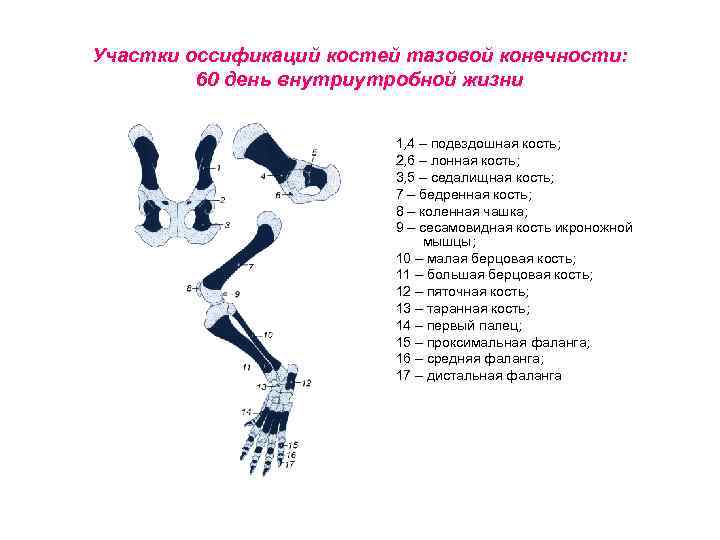

Участки оссификаций костей тазовой конечности: 60 день внутриутробной жизни 1, 4 – подвздошная кость; 2, 6 – лонная кость; 3, 5 – седалищная кость; 7 – бедренная кость; 8 – коленная чашка; 9 – сесамовидная кость икроножной мышцы; 10 – малая берцовая кость; 11 – большая берцовая кость; 12 – пяточная кость; 13 – таранная кость; 14 – первый палец; 15 – проксимальная фаланга; 16 – средняя фаланга; 17 – дистальная фаланга
Скелет собаки 1 – лицевой череп; 2 – мозговой череп; 3 – ось (эпистрофей); 4 – типичные шейные позвонки; 5 – седьмой шейный позвонок; 6 – лопатка; 7 – грудные позвонки; 8 – поясничные позвонки; 9 – подвздошная кость; 10 – крестцовая кость; 11, 13 – хвостовые позвонки; 12 – седалищная кость; 14 – пяточная кость 15 – кости плюсны; 16 – плантарные сесамовидные кости; 17 – кости пальцев стопы; 18 – кости заплюсны; 19 – кости голени; 21 – надколенник (коленная чашка); 22 – бедренная кость; 23 – лонная кость; 24 – ребра; 25 – реберная дуга; 26 – локтевой бугор; 27 – локтевая кость; 28 – добавочная кость запястья; 29 – кости пясти; 30 – кости пальцев кисти; 31 – кости запястья; 32 – лучевая кость; 33 – латеральный надмыщелок плечевой кости; 34 – плечевая кость; 35 – гребень большого бугорка плечевой кости; 36 – большой бугорок; 37 – плечевой сустав; 38 – шестой шейный позвонок; 39 – атлант; 40 – нижняя челюсть
Проекция костей на теле собаки 1 – лицевой череп; 2 – скуловая дуга; 3 – чешуя височной кости; 4 – затылочная кость; 5 – атлант; 6 – ось (эпистрофей); 7 – основание лопатки; 8 – холка и грудные позвонки; 9 – поясница и поясничные позвонки; 10 – крыло подвздошной кости; 11 – крестцовая кость; 12 – хвостовые позвонки; 13 – седалищный бугор; 14 – бедренная кость; 15 – кости голени; 16 – пяточная кость; 17 – кости заплюсны; 18 – кости плюсны; 19 – кости пальцев стопы; 20 – висячее (тринадцатое) ребро; 21 – реберная дуга; 22 – локтевой бугор; 23 – кости предплечья; 24 – добавочная кость запястья; 25 – кости запястья; 26 – кости пясти; 27 – кости пальцев кисти; 28 – плечевая кость; 29 – большой бугорок плечевой кости; 30 – рукоятка грудной кости; 31 – акромион; 32 – типичные шейные позвонки; 33 – нижняя челюсть

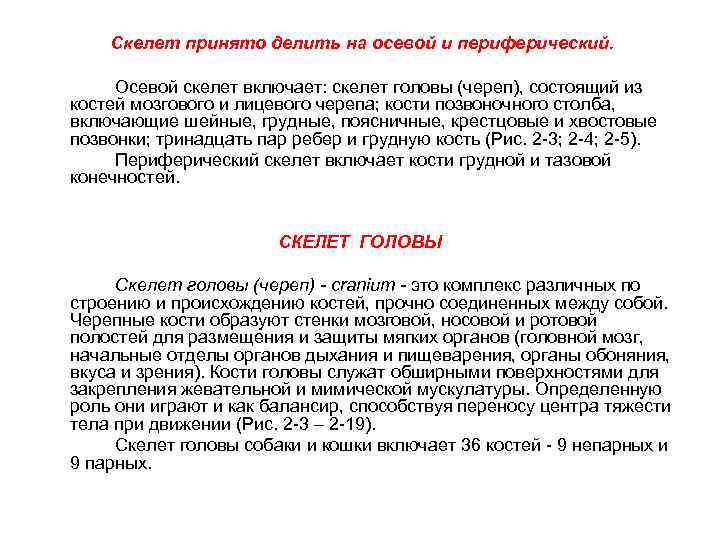

Скелет принято делить на осевой и периферический. Осевой скелет включает: скелет головы (череп), состоящий из костей мозгового и лицевого черепа; кости позвоночного столба, включающие шейные, грудные, поясничные, крестцовые и хвостовые позвонки; тринадцать пар ребер и грудную кость (Рис. 2 -3; 2 -4; 2 -5). Периферический скелет включает кости грудной и тазовой конечностей. СКЕЛЕТ ГОЛОВЫ Скелет головы (череп) - cranium - это комплекс различных по строению и происхождению костей, прочно соединенных между собой. Черепные кости образуют стенки мозговой, носовой и ротовой полостей для размещения и защиты мягких органов (головной мозг, начальные отделы органов дыхания и пищеварения, органы обоняния, вкуса и зрения). Кости головы служат обширными поверхностями для закрепления жевательной и мимической мускулатуры. Определенную роль они играют и как балансир, способствуя переносу центра тяжести тела при движении (Рис. 2 -3 – 2 -19). Скелет головы собаки и кошки включает 36 костей - 9 непарных и 9 парных.
МОЗГОВОЙ ЧЕРЕП
Кости головы (череп) – латеральная поверхность: 1 – резцовая кость; 2 – первый премоляр; 3 – носовая кость; 4 – второй премоляр; 5 – третий премоляр; 6 – подглазничное отверстие; 7 – четвертый премоляр; 8 – первый и второй моляры; 9 – скуловая кость; 10 – слезная кость; 11 – лобная кость; 12 – орбита; 13 – надглазничный отросток (лобная кость); 14 – височный отросток; 15 – венечный отросток; 16 – скуловой отросток (височная кость); 17 – лобно-теменной шов; 18 – теменная кость; 19 – чешуя височной кости; 20 – межтеменная кость; 21 – затылочный гребень; 22 – затылочная кость; 23 – большое отверстие; 24 – затылочный мыщелок; 25 – яремный отросток; 26 – отверстие наружного слухового прохода; 27 – барабанный пузырь; 28 – угловой отросток; 29 – суставной отросток; 30 – сосудистая лицевая вырезка; 31 – ямка большой жевательной мышцы; 32 – орбитальный край; 33 – тело нижней челюсти; 34 – четвертый премоляр; 35 – третий премоляр; 36 – подбородочное отверстие; 37 – первый и второй премоляры; 38 – клыки; 39 – резцовые зубы

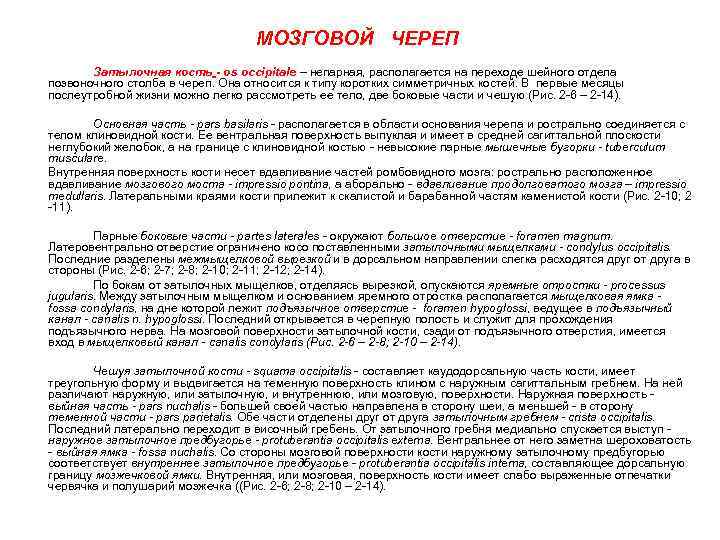

МОЗГОВОЙ ЧЕРЕП Затылочная кость - os occipitale – непарная, располагается на переходе шейного отдела позвоночного столба в череп. Она относится к типу коротких симметричных костей. В первые месяцы послеутробной жизни можно легко рассмотреть ее тело, две боковые части и чешую (Рис. 2 -6 – 2 -14). Основная часть - pars basilaris - располагается в области основания черепа и рострально соединяется с телом клиновидной кости. Ее вентральная поверхность выпуклая и имеет в средней сагиттальной плоскости неглубокий желобок, а на границе с клиновидной костью - невысокие парные мышечные бугорки - tuberculum musculare. Внутренняя поверхность кости несет вдавливание частей ромбовидного мозга: рострально расположенное вдавливание мозгового моста - impressio pontina, а аборально - вдавливание продолговатого мозга – impressio medullaris. Латеральными краями кости прилежит к скалистой и барабанной частям каменистой кости (Рис. 2 -10; 2 -11). Парные боковые части - partes laterales - окружают большое отверстие - forаmen magnum. Латеровентрально отверстие ограничено косо поставленными затылочными мыщелками - condylus occipitalis. Последние разделены межмыщелковой вырезкой и в дорсальном направлении слегка расходятся друг от друга в стороны (Рис. 2 -6; 2 -7; 2 -8; 2 -10; 2 -11; 2 -12; 2 -14). По бокам от затылочных мыщелков, отделяясь вырезкой, опускаются яремные отростки - processus jugularis. Между затылочным мыщелком и основанием яремного отростка располагается мыщелковая ямка fossa condylaris, на дне которой лежит подъязычное отверстие - foramen hypoglossi, ведущее в подъязычный канал - сanalis n. hypoglossi. Последний открывается в черепную полость и служит для прохождения подъязычного нерва. На мозговой поверхности затылочной кости, сзади от подъязычного отверстия, имеется вход в мыщелковый канал - canalis condylaris (Рис. 2 -6 – 2 -8; 2 -10 – 2 -14). Чешуя затылочной кости - squama occipitalis - составляет каудодорсальную часть кости, имеет треугольную форму и выдвигается на теменную поверхность клином с наружным сагиттальным гребнем. На ней различают наружную, или затылочную, и внутреннюю, или мозговую, поверхности. Наружная поверхность выйная часть - pars nuchalis - большей своей частью направлена в сторону шеи, а меньшей - в сторону теменной части - pars parietalis. Обе части отделены друг от друга затылочным гребнем - crista occipitalis. Последний латерально переходит в височный гребень. От затылочного гребня медиально спускается выступ наружное затылочное предбугорье - protuberantia occipitalis еxterna. Вентральнее от него заметна шероховатость - выйная ямка - fossa nuchalis. Со стороны мозговой поверхности кости наружному затылочному предбугорью соответствует внутреннее затылочное предбугорье - protuberantia occipitalis interna, составляющее дорсальную границу мозжечковой ямки. Внутренняя, или мозговая, поверхность кости имеет слабо выраженные отпечатки червячка и полушарий мозжечка ((Рис. 2 -6; 2 -8; 2 -10 – 2 -14).
Кости головы (череп) – дорсальная поверхность: 1 – резцовые зубы; 2 – носовой отросток (резцовая кость); 3 – клык; 4 – носовая кость; 5 – верхняя челюсть; 6 – подглазничное отверстие; 7, 24 – слезная кость; 8 – скуловая кость; 9 – надглазничный отросток; 10 – височный отросток скуловой кости; 11 – орбита; 12 – лобная кость; 13, 22 – скуловая дуга; 14 – скуловой отросток (височная кость); 15 – теменная кость; 16 – межтеменная кость; 17 – наружное затылочное предбугорье (затылочная кость); 18 – затылочно-теменной шов; 19 – сагиттальный шов (межтеменной); 20 – височная ямка; 21 – теменно-височный шов; 23 – межлобный шов; 25 – лобно-верхнечелюстной шов; 26 – носоверхнечелюстной шов; 27 – межносовой шов; 28 – носо-резцовый шов; 29 – небная щель; 30 – сошник; 31 – резцовый канал
Кости головы (череп) – вентральная поверхность: 1 – вертикальная пластинка (небная кость); 2 – крылья сошника; 3 – предклиновидная кость; 4 – основная клиновидная кость; 5, 37 – тело затылочной кости; 6 – горизонтальная пластинка небной кости; 7, 15 – небный желоб; 8, 14 – небный отросток (верхняя челюсть); 9 – небный отросток (резцовая кость); 10 – резцовые зубы; 11 - тело резцовой кости; 12, 57 – клыки; 13 – небная щель; 16 – небный шов; 17 – небно-верхнечелюстной шов; 18 – большое небное отверстие; 19 – малые небные отверстия; 20, 48 – крыловидная кость; 21, 47 – зрительное отверстие; 22, 46 – глазничная щель; 23 – крючок (крыловидная кость); 24, 45 – оральное крыловое отверстие; 25, 44 – овальное отверстие; 26 – сонное отверстие; 27, 50 – височный отросток (скуловая кость); 28, 49 – скуловой отросток (височная кость); 29 – суставная поверхность; 30, 42 – засуставной отросток; 31, 41 – височный ход; 32, 40 – барабанный пузырь; 33, 39 – яремный отросток; 34 – подъязычный канал; 35 – затылочный мыщелок; 36 – большое отверстие; 38 – мыщелковая ямка; 43 – мышечный отросток; 51 – второй моляр; 52 – первый моляр; 53 – четвертый премоляр; 54 – третий премоляр; 55 – второй премоляр; 56 – первый премоляр; 58 – яремное отверстие
Кости головы (череп) – сагиттальный распил: 1 – тело резцовой кости; 2 – вход в носовую полость; 3 – вентральная носовая раковина; 4 – дорсальная носовая раковина; 5 – носовая кость: 6 – средняя носовая раковина; 7, 12 – ячейки лобной пазухи; 8 – лабиринт решетчатой кости; 9 – петуший гребень (клиновидная кость); 10 – продырявленная пластинка (решетчатая кость); 11 – решетчатое отверстие; 13 – теменная кость; 14, 34 – зрительное отверстие; 15 – глазничная щель; 16 – круглое отверстие; 17 – скалистый гребень; 18 – костный мозжечковый намет; 19, 20 – височный ход; 21 – яремное отверстие; 22 – мыщелковый канал; 23 – большое отверстие; 24 – затылочный мыщелок; 25 – яремный отросток; 26 – подъязычное отверстие; 27 – костный пузырь; 28 – отверстие внутреннего слухового прохода; 29 – канал тройничного нерва; 30 – сонное отверстие; 31 – турецкое седло; 32 – круглое отверстие; 33 – крыловидная кость и ее крючок; 35 – вертикальная пластинка (небная кость); 36 – второй моляр; 37 – горизонтальная пластинка (небная кость); 38 – первый моляр; 39 – большое небное отверстие; 40 – четвертый премоляр; 41 – носочелюстной ход; 42 – третий премоляр; 43 – небный отросток (верхняя челюсть); 44 – второй премоляр; 45 – альвеолярный край; 46 – первый премоляр (волчий зуб); 47 – клык; 48 – небный отросток (резцовая кость); 49 – резцовые зубы

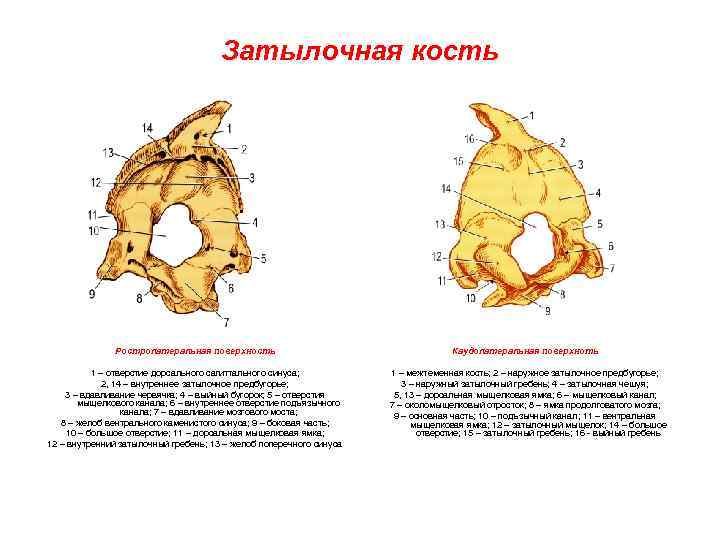

Затылочная кость Ростролатеральная поверхность 1 – отверстие дорсального сагиттального синуса; 2, 14 – внутреннее затылочное предбугорье; 3 – вдавливание червячка; 4 – выйный бугорок; 5 – отверстия мыщелкового канала; 6 – внутреннее отверстие подъязычного канала; 7 – вдавливание мозгового моста; 8 – желоб вентрального каменистого синуса; 9 – боковая часть; 10 – большое отверстие; 11 – дорсальная мыщелковая ямка; 12 – внутренний затылочный гребень; 13 – желоб поперечного синуса Каудолатеральная поверхноть 1 – межтеменная кость; 2 – наружное затылочное предбугорье; 3 – наружный затылочный гребень; 4 – затылочная чешуя; 5, 13 – дорсальная мыщелковая ямка; 6 – мыщелковый канал; 7 – околомыщелковый отросток; 8 – ямка продолговатого мозга; 9 – основная часть; 10 – подъзычный канал; 11 – вентральная мыщелковая ямка; 12 – затылочный мыщелок; 14 – большое отверстие; 15 – затылочный гребень; 16 - выйный гребень
Клиновидная кость Пресфеноид, дорсальная поверхность Базисфеноид, дорсальная поверхность 1 – клиновидный гребень; 2 – орбито-клиновидный гребень; 3 – желоб перекреста; 4 – ростральный клиновидный отросток; 5 – зрительный канал; 6 – глазничное крыло; 7 – клиновидный параназальный синус 1 – ростральный крыловидный отросток; 2 – глазничная щель; 3 – круглое отверстие; 4 – овальное отверстие; 5 – ямка гипофиза (турецкое седло); 6 – сонный желоб; 7 – спинка турецкого седла; 8 – клиновидный язычок; 9 – желоб средней артерии мозговых оболочек; 10 – каудальный клиновидный отросток; 11 – височное крыло; 12 – бугорок седла

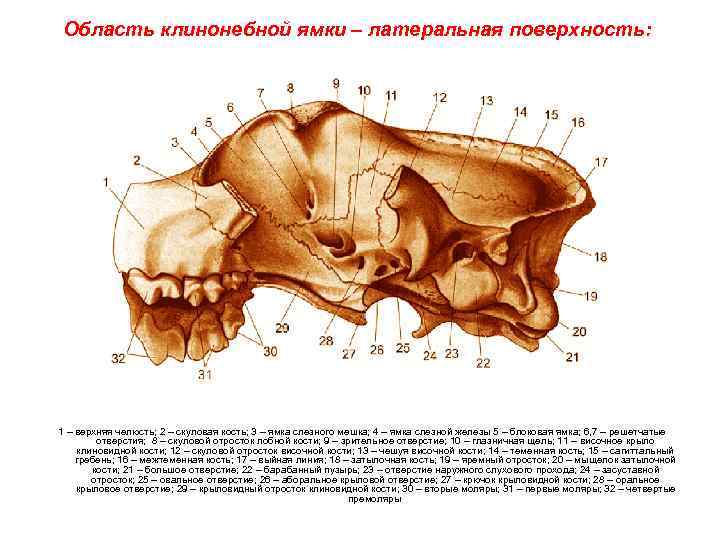

Область клинонебной ямки – латеральная поверхность: 1 – верхняя челюсть; 2 – скуловая кость; 3 – ямка слезного мешка; 4 – ямка слезной железы 5 – блоковая ямка; 6, 7 – решетчатые отверстия; 8 – скуловой отросток лобной кости; 9 – зрительное отверстие; 10 – глазничная щель; 11 – височное крыло клиновидной кости; 12 – скуловой отросток височной кости; 13 – чешуя височной кости; 14 – теменная кость; 15 – сагиттальный гребень; 16 – межтеменная кость; 17 – выйная линия; 18 – затылочная кость; 19 – яремный отросток; 20 – мыщелок затылочной кости; 21 – большое отверстие; 22 – барабанный пузырь; 23 – отверстие наружного слухового прохода; 24 – засуставной отросток; 25 – овальное отверстие; 26 – аборальное крыловой отверстие; 27 – крючок крыловидной кости; 28 – оральное крыловое отверстие; 29 – крыловидный отросток клиновидной кости; 30 – вторые моляры; 31 – первые моляры; 32 – четвертые премоляры

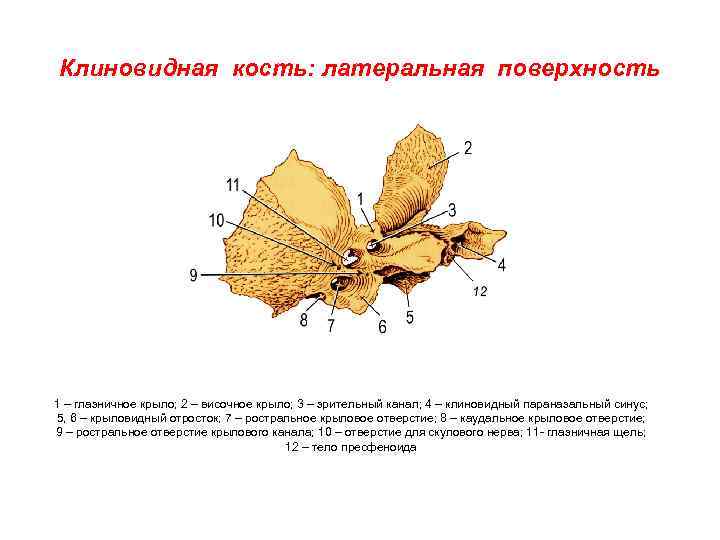

Клиновидная кость: латеральная поверхность 1 – глазничное крыло; 2 – височное крыло; 3 – зрительный канал; 4 – клиновидный параназальный синус; 5, 6 – крыловидный отросток; 7 – ростральное крыловое отверстие; 8 – каудальное крыловое отверстие; 9 – ростральное отверстие крылового канала; 10 – отверстие для скулового нерва; 11 - глазничная щель; 12 – тело пресфеноида

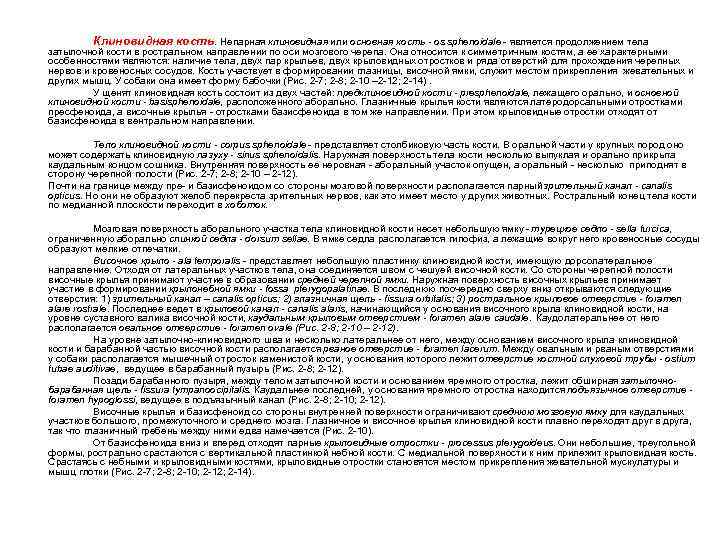

Клиновидная кость. Непарная клиновидная или основная кость - os sphenoidale - является продолжением тела затылочной кости в ростральном направлении по оси мозгового черепа. Она относится к симметричным костям, а ее характерными особенностями являются: наличие тела, двух пар крыльев, двух крыловидных отростков и ряда отверстий для прохождения черепных нервов и кровеносных сосудов. Кость участвует в формировании глазницы, височной ямки, служит местом прикрепления жевательных и других мышц. У собаки она имеет форму бабочки (Рис. 2 -7; 2 -8; 2 -10 – 2 -12; 2 -14). У щенят клиновидная кость состоит из двух частей: предклиновидной кости - presphenoidale, лежащего орально, и основной клиновидной кости - basisphenoidale, расположенного аборально. Глазничные крылья кости являются латеродорсальными отростками пресфеноида, а височные крылья - отростками базисфеноида в том же направлении. При этом крыловидные отростки отходят от базисфеноида в вентральном направлении. Тело клиновидной кости - corpus sphenoidale - представляет столбиковую часть кости. В оральной части у крупных пород оно может содержать клиновидную пазуху - sinus sphenoidalis. Наружная поверхность тела кости несколько выпуклая и орально прикрыта каудальным концом сошника. Внутренняя поверхность ее неровная - аборальный участок опущен, а оральный - несколько приподнят в сторону черепной полости (Рис. 2 -7; 2 -8; 2 -10 – 2 -12). Почти на границе между пре- и базисфеноидом со стороны мозговой поверхности располагается парный зрительный канал - canalis opticus. Но они не образуют желоб перекреста зрительных нервов, как это имеет место у других животных. Ростральный конец тела кости по медианной плоскости переходит в хоботок. Мозговая поверхность аборального участка тела клиновидной кости несет небольшую ямку - турецкое седло - sella turcica, ограниченную аборально спинкой седла - dorsum sellae. В ямке седла располагается гипофиз, а лежащие вокруг него кровеносные сосуды образуют мелкие отпечатки. Височное крыло - ala temporalis - представляет небольшую пластинку клиновидной кости, имеющую дорсолатеральное направление. Отходя от латеральных участков тела, она соединяется швом с чешуей височной кости. Со стороны черепной полости височные крылья принимают участие в образовании средней черепной ямки. Наружная поверхность височных крыльев принимает участие в формировании крылонебной ямки - fossa pterygopalatinae. В последнюю поочередно сверху вниз открываются следующие отверстия: 1) зрительный канал – canalis opticus; 2) глазничная щель - fissura orbitalis; 3) ростральное крыловое отверстие - foramen alare rostrale. Последнее ведет в крыловой канал - canalis alaris, начинающийся у основания височного крыла клиновидной кости, на уровне суставного валика височной кости, каудальным крыловым отверстием - foramen alare caudale. Каудолатеральнее от него располагается овальное отверстие - foramen ovale (Рис. 2 -8; 2 -10 – 2 -12). На уровне затылочно-клиновидного шва и несколько латеральнее от него, между основанием височного крыла клиновидной кости и барабанной частью височной кости располагается рваное отверстие - foramen lacerum. Между овальным и рваным отверстиями у собаки располагается мышечный отросток каменистой кости, у основания которого лежит отверстие костной слуховой трубы - ostium tubae auditivae, ведущее в барабанный пузырь (Рис. 2 -8; 2 -12). Позади барабанного пузыря, между телом затылочной кости и основанием яремного отростка, лежит обширная затылочнобарабанная щель - fissura tympanoocipitalis. Каудальнее последней, у основания яремного отростка находится подъязычное отверстие foramen hypoglossi, ведущее в подъязычный канал (Рис. 2 -8; 2 -10; 2 -12). Височные крылья и базисфеноид со стороны внутренней поверхности ограничивают среднюю мозговую ямку для каудальных участков большого, промежуточного и среднего мозга. Глазничное и височное крылья клиновидной кости плавно переходят друг в друга, так что глазничный гребень между ними едва намечается (Рис. 2 -10). От базисфеноида вниз и вперед отходят парные крыловидные отростки - processus pterygoideus. Они небольшие, треугольной формы, рострально срастаются с вертикальной пластинкой небной кости. С медиальной поверхности к ним прилежит крыловидная кость. Срастаясь с небными и крыловидными костями, крыловидные отростки становятся местом прикрепления жевательной мускулатуры и мышц глотки (Рис. 2 -7; 2 -8; 2 -10; 2 -12; 2 -14).
Левая височная кость Латеральная поверхность 1 – височная чешуя; 2 – выйный гребень; 3 – сосцевидный отросток; 4 – область прикрепления тимпаногиоида; 5 – шилососцевидное отверстие; 6 – окно улитки; 7 – наружный слуховой проход; 8 – барабанный пузырь; 9 – рукоятка молоточка; 10 – сонная вырезка; 11 – вершина пирамиды; 12 – засуставной отросток; 13 – жевательная вырезка; 14 – скуловой отросток; 15 – засуставное отверстие Медиальная поверхность 1 – поперечный желоб; 2 – скалистый гребень; 3 – канал слухового нерва; 4 – височная чешуя; 5 – канал лицевого нерва; 6 – скуловой отросток; 7 – поперечный гребень внутреннего слухового прохода; 8 – канал тройничного нерва; 9 – каменистозатылочный канал; 10 – каудальное сонное отверстие; 11 – барабанный пузырь; 12 – яремная вырезка; 13 – наружное отверстие водопровода улитки; 14 – сосцевидный отросток; 15 – наружное отверстие водопровода преддверия; 16 – ямка мозжечка; 17 – каменистая часть
