Аналоговые элементы и устройства управления Аналоговые элементы и устройства управления

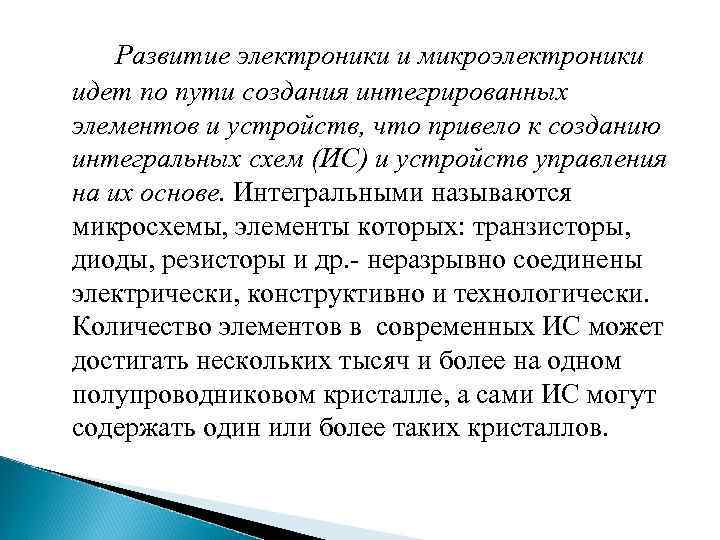

Развитие электроники и микроэлектроники идет по пути создания интегрированных элементов и устройств, что привело Развитие электроники и микроэлектроники идет по пути создания интегрированных элементов и устройств, что привело к созданию интегральных схем (ИС) и устройств управления на их основе. Интегральными называются микросхемы, элементы которых: транзисторы, диоды, резисторы и др. - неразрывно соединены электрически, конструктивно и технологически. Количество элементов в современных ИС может достигать нескольких тысяч и более на одном полупроводниковом кристалле, а сами ИС могут содержать один или более таких кристаллов.

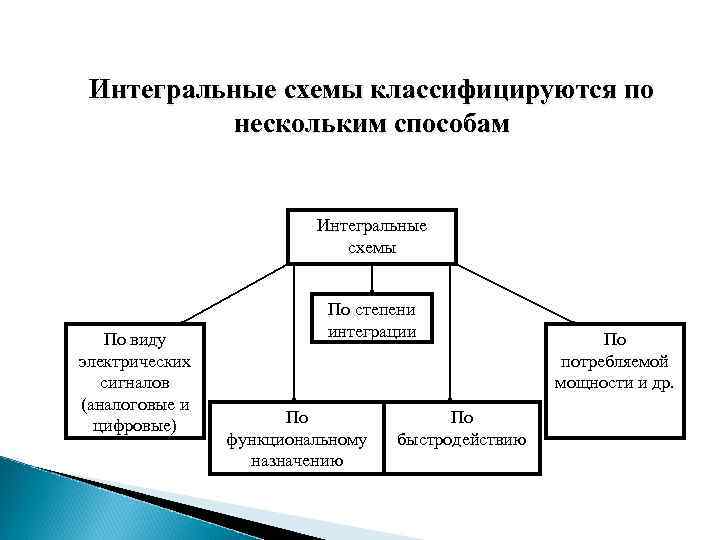

Интегральные схемы классифицируются по нескольким способам Интегральные схемы По виду электрических сигналов (аналоговые и Интегральные схемы классифицируются по нескольким способам Интегральные схемы По виду электрических сигналов (аналоговые и цифровые) По степени интеграции По функциональному назначению По быстродействию По потребляемой мощности и др.

Отдельную группу полупроводниковых устройств образуют оптоэлектронные приборы. Оптоэлектронные приборы являются приборами, чувствительными к электромагнитному Отдельную группу полупроводниковых устройств образуют оптоэлектронные приборы. Оптоэлектронные приборы являются приборами, чувствительными к электромагнитному излучению в спектральном диапазоне от инфракрасного до ультрафиолетового, или излучают электромагнитную энергию в том же диапазоне. Оптоэлектронные приборы широко используются для передачи, обработки и отображения информации, а так же в различных устройствах при необходимости гальванической развязки между электрическими цепями, например между схемой управления и силовой частью силового преобразователя электроэнергии. Применение находят следующие виды оптоэлектронных приборов.

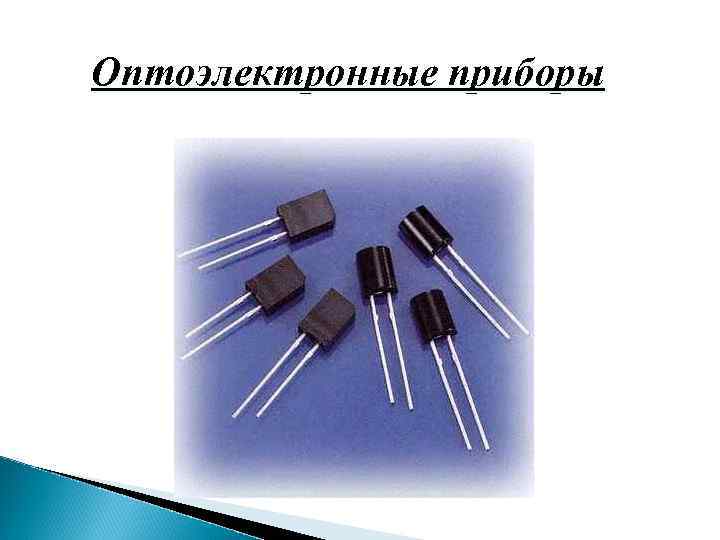

Оптоэлектронные приборы Оптоэлектронные приборы

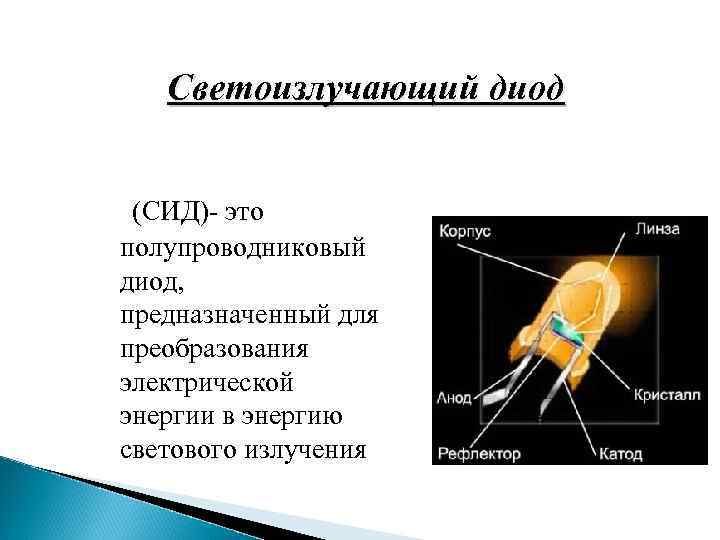

Светоизлучающий диод (СИД)- это полупроводниковый диод, предназначенный для преобразования электрической энергии в энергию светового Светоизлучающий диод (СИД)- это полупроводниковый диод, предназначенный для преобразования электрической энергии в энергию светового излучения

Инфракрасный излучающий диод (ИК -диод) Это полупроводниковый диод, который при протекании по нему прямого Инфракрасный излучающий диод (ИК -диод) Это полупроводниковый диод, который при протекании по нему прямого тока излучает электромагнитную энергию в инфракрасном диапазоне

Фоторезистор Полупроводниковый прибор, сопротивление которого меняется в зависимости от его освещенности. Фоторезистор Полупроводниковый прибор, сопротивление которого меняется в зависимости от его освещенности.

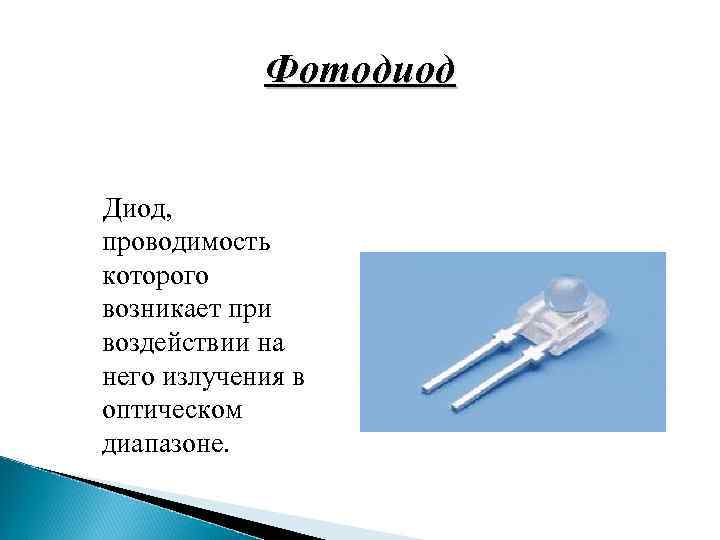

Фотодиод Диод, проводимость которого возникает при воздействии на него излучения в оптическом диапазоне. Фотодиод Диод, проводимость которого возникает при воздействии на него излучения в оптическом диапазоне.

Фототиристор Прибор, который переходит из одного устройства состояния в другое в результате воздействия на Фототиристор Прибор, который переходит из одного устройства состояния в другое в результате воздействия на него светового потока.

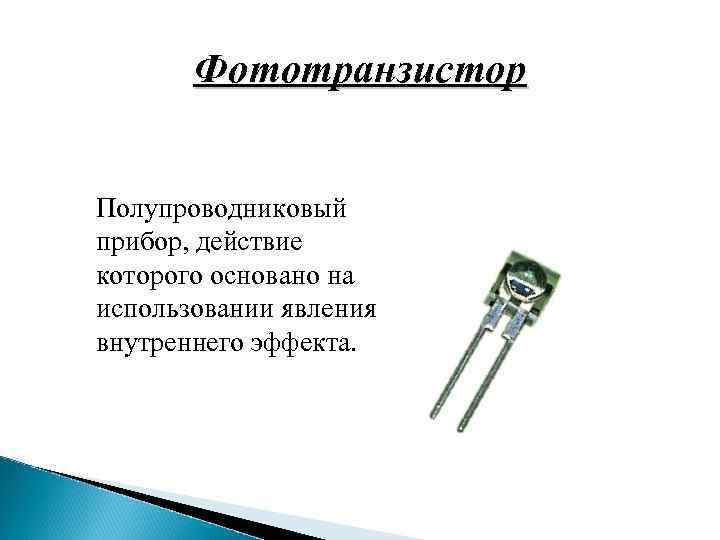

Фототранзистор Полупроводниковый прибор, действие которого основано на использовании явления внутреннего эффекта. Фототранзистор Полупроводниковый прибор, действие которого основано на использовании явления внутреннего эффекта.

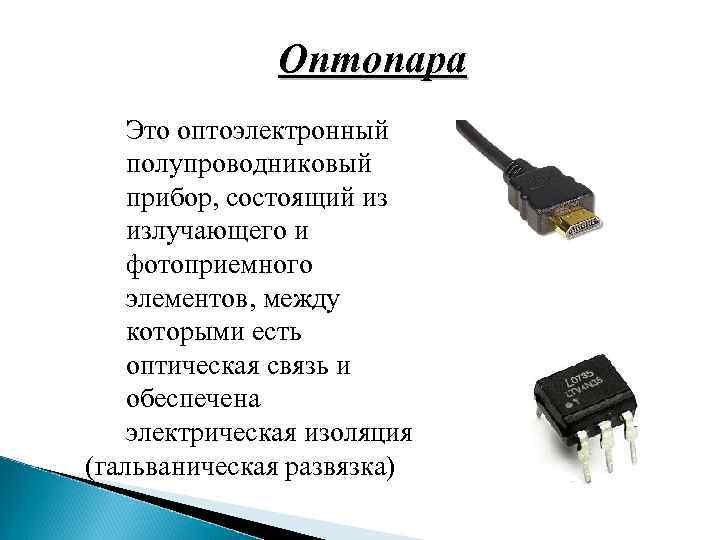

Оптопара Это оптоэлектронный полупроводниковый прибор, состоящий из излучающего и фотоприемного элементов, между которыми есть Оптопара Это оптоэлектронный полупроводниковый прибор, состоящий из излучающего и фотоприемного элементов, между которыми есть оптическая связь и обеспечена электрическая изоляция (гальваническая развязка)

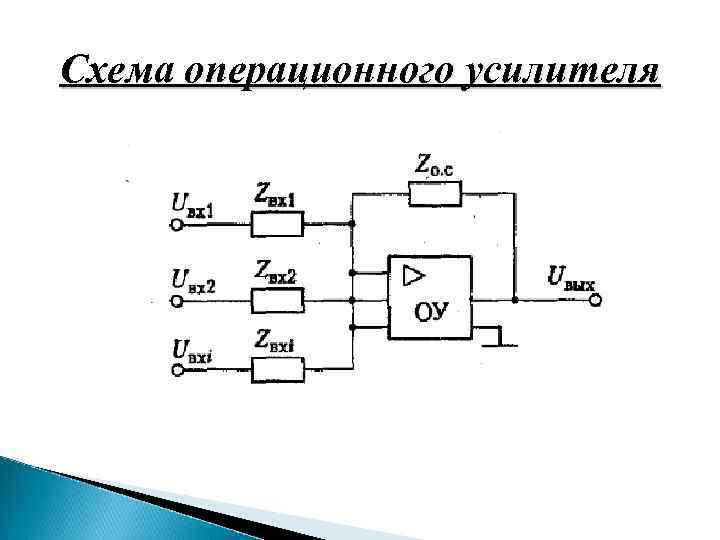

Схема операционного усилителя Схема операционного усилителя

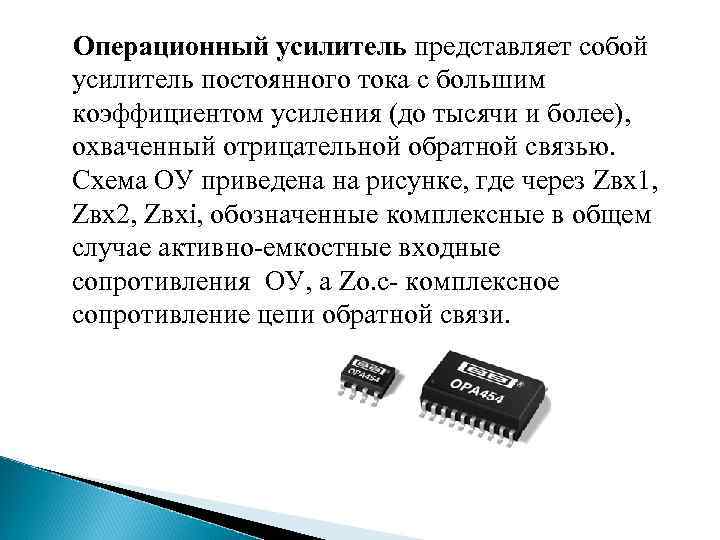

Операционный усилитель представляет собой усилитель постоянного тока с большим коэффициентом усиления (до тысячи и Операционный усилитель представляет собой усилитель постоянного тока с большим коэффициентом усиления (до тысячи и более), охваченный отрицательной обратной связью. Схема ОУ приведена на рисунке, где через Zвх1, Zвх2, Zвхi, обозначенные комплексные в общем случае активно-емкостные входные сопротивления ОУ, а Zо. с- комплексное сопротивление цепи обратной связи.

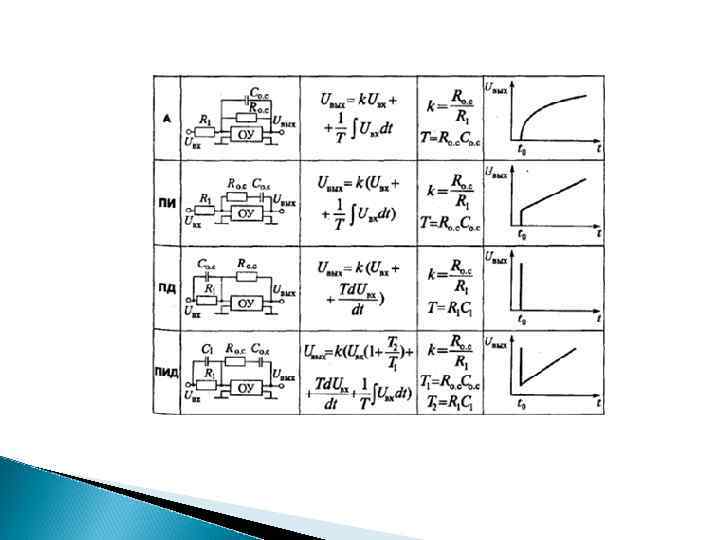

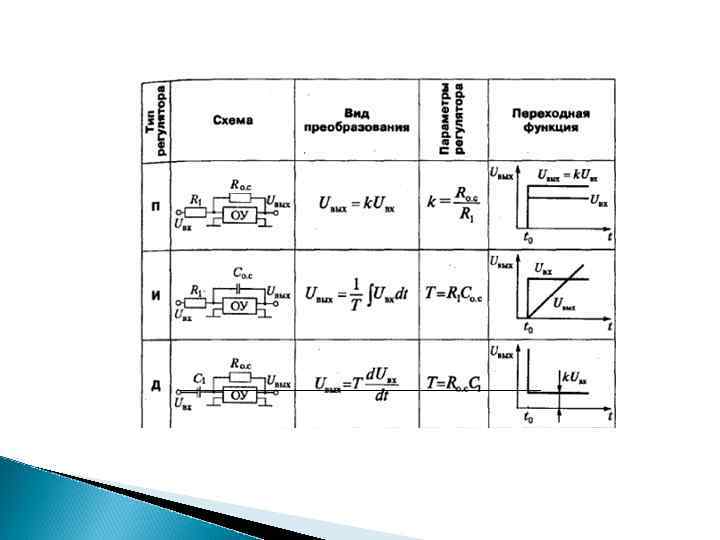

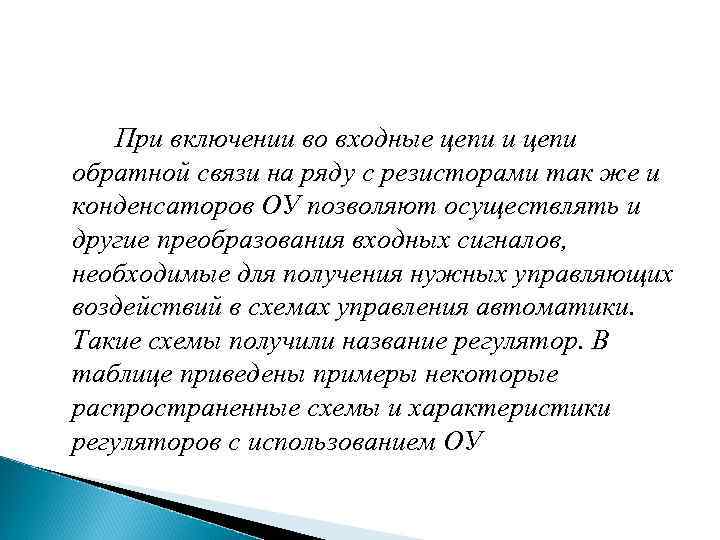

При включении во входные цепи и цепи обратной связи на ряду с резисторами так При включении во входные цепи и цепи обратной связи на ряду с резисторами так же и конденсаторов ОУ позволяют осуществлять и другие преобразования входных сигналов, необходимые для получения нужных управляющих воздействий в схемах управления автоматики. Такие схемы получили название регулятор. В таблице приведены примеры некоторые распространенные схемы и характеристики регуляторов с использованием ОУ
