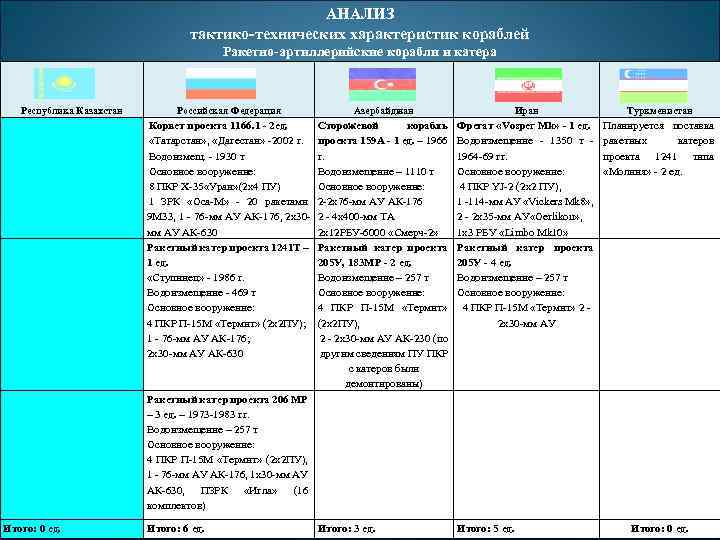

АНАЛИЗ тактико-технических характеристик кораблей Ракетно-артиллерийские корабли и катера Республика Казахстан Российская Федерация Азербайджан Иран Туркменистан Корвет проекта 1166. 1 - 2 ед. «Татарстан» , «Дагестан» -2002 г. Водоизмещ. - 1930 т Основное вооружение: 8 ПКР Х-35 «Уран» (2 х4 ПУ) 1 ЗРК «Оса-М» - 20 ракетами 9 М 33, 1 - 76 -мм АУ АК-176, 2 х30 мм АУ АК-630 Ракетный катер проекта 1241 Т – 1 ед. «Ступинец» - 1986 г. Водоизмещение - 469 т Основное вооружение: 4 ПКР П-15 М «Термит» (2 х2 ПУ); 1 - 76 -мм АУ АК-176; 2 х30 -мм АУ АК-630 Сторожевой корабль проекта 159 А - 1 ед. – 1966 г. Водоизмещение – 1110 т Основное вооружение: 2 -2 х76 -мм АУ АК-176 2 - 4 х400 -мм ТА 2 х12 РБУ-6000 «Смерч-2» Ракетный катер проекта 205 У, 183 МР - 2 ед. Водоизмещение – 257 т Основное вооружение: 4 ПКР П-15 М «Термит» (2 х2 ПУ), 2 - 2 х30 -мм АУ АК-230 (по другим сведениям ПУ ПКР с катеров были демонтированы) Фрегат «Vosper Mk» - 1 ед. Водоизмещение - 1350 т 1964 -69 гг. Основное вооружение: 4 ПКР YJ-2 (2 х2 ПУ), 1 -114 -мм АУ «Vickers Mk 8» , 2 - 2 х35 -мм АУ «Oerlikon» , 1 х3 РБУ «Limbo Mk 10» Ракетный катер проекта 205 У - 4 ед. Водоизмещение – 257 т Основное вооружение: 4 ПКР П-15 М «Термит» 2 2 х30 -мм АУ Планируется поставка ракетных катеров проекта 1241 типа «Молния» - 2 ед. Итого: 3 ед. Итого: 5 ед. Ракетный катер проекта 206 МР – 3 ед. – 1973 -1983 гг. Водоизмещение – 257 т Основное вооружение: 4 ПКР П-15 М «Термит» (2 х2 ПУ), 1 - 76 -мм АУ АК-176, 1 х30 -мм АУ АК-630, ПЗРК «Игла» (16 комплектов) Итого: 0 ед. Итого: 6 ед. Итого: 0 ед.

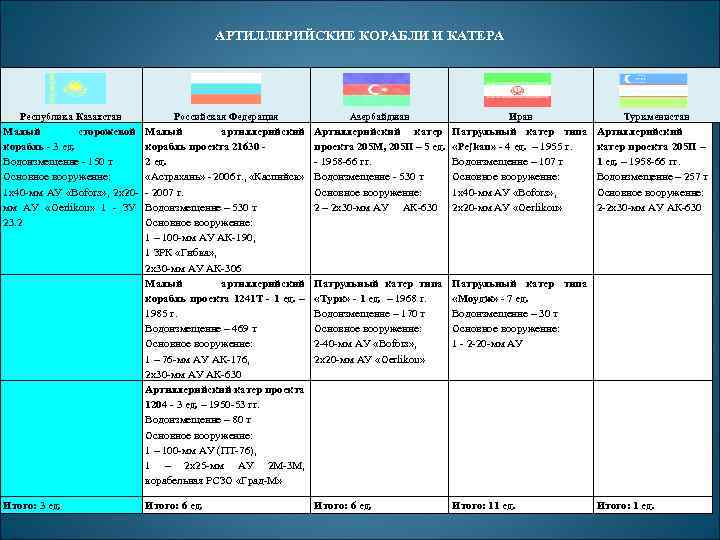

АРТИЛЛЕРИЙСКИЕ КОРАБЛИ И КАТЕРА Республика Казахстан Российская Федерация Азербайджан Иран Малый сторожевой корабль - 3 ед. Водоизмещение - 150 т Основное вооружение: 1 х40 -мм АУ «Bofors» , 2 х20 мм АУ «Oerlikon» 1 - ЗУ 23. 2 Малый артиллерийский корабль проекта 21630 2 ед. «Астрахань» - 2006 г. , «Каспийск» - 2007 г. Водоизмещение – 530 т Основное вооружение: 1 – 100 -мм АУ АК-190, 1 ЗРК «Гибка» , 2 х30 -мм АУ АК-306 Малый артиллерийский корабль проекта 1241 Т - 1 ед. – 1985 г. Водоизмещение – 469 т Основное вооружение: 1 – 76 -мм АУ АК-176, 2 х30 -мм АУ АК-630 Артиллерийский катер проекта 1204 - 3 ед. – 1950 -53 гг. Водоизмещение – 80 т Основное вооружение: 1 – 100 -мм АУ (ПТ-76), 1 – 2 х25 -мм АУ 2 М-3 М, корабельная РСЗО «Град-М» Артиллерийский катер проекта 205 М, 205 П – 5 ед. - 1958 -66 гг. Водоизмещение - 530 т Основное вооружение: 2 – 2 х30 -мм АУ АК-630 Патрульный катер типа «Pejkan» - 4 ед. – 1955 г. Водоизмещение – 107 т Основное вооружение: 1 х40 -мм АУ «Bofors» , 2 х20 -мм АУ «Oerlikon» Патрульный катер типа «Турк» - 1 ед. – 1968 г. Водоизмещение – 170 т Основное вооружение: 2 -40 -мм АУ «Bofors» , 2 х20 -мм АУ «Oerlikon» Патрульный катер типа «Моудж» - 7 ед. Водоизмещение – 30 т Основное вооружение: 1 - 2 -20 -мм АУ Итого: 6 ед. Итого: 3 ед. Туркменистан Артиллерийский катер проекта 205 П – 1 ед. – 1958 -66 гг. Водоизмещение – 257 т Основное вооружение: 2 -2 х30 -мм АУ АК-630 Итого: 11 ед. Итого: 1 ед.

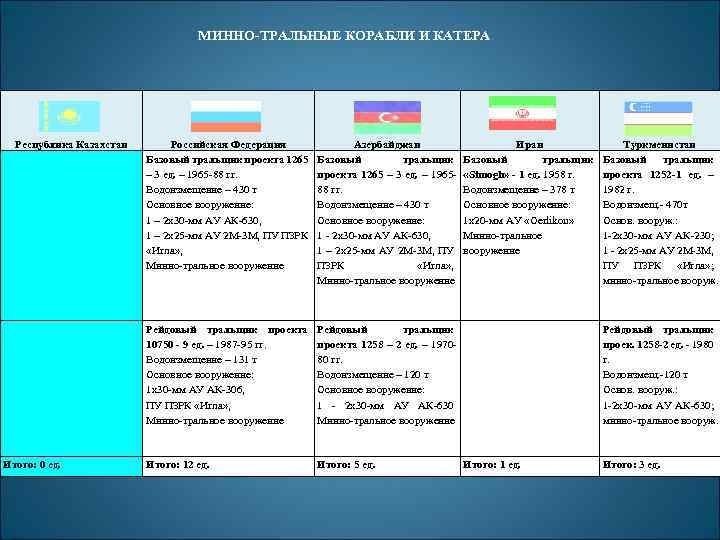

МИННО-ТРАЛЬНЫЕ КОРАБЛИ И КАТЕРА Республика Казахстан Азербайджан Базовый тральщик проекта 1265 – 3 ед. – 196588 гг. Водоизмещение – 430 т Основное вооружение: 1 - 2 х30 -мм АУ АК-630, 1 – 2 х25 -мм АУ 2 М-3 М, ПУ ПЗРК «Игла» , Минно-тральное вооружение Рейдовый тральщик проекта 10750 - 9 ед. – 1987 -95 гг. Водоизмещение – 131 т Основное вооружение: 1 х30 -мм АУ АК-306, ПУ ПЗРК «Игла» , Минно-тральное вооружение Итого: 0 ед. Российская Федерация Базовый тральщик проекта 1265 – 3 ед. – 1965 -88 гг. Водоизмещение – 430 т Основное вооружение: 1 – 2 х30 -мм АУ АК-630, 1 – 2 х25 -мм АУ 2 М-3 М, ПУ ПЗРК «Игла» , Минно-тральное вооружение Рейдовый тральщик проекта 1258 – 2 ед. – 197080 гг. Водоизмещение – 120 т Основное вооружение: 1 - 2 х30 -мм АУ АК-630 Минно-тральное вооружение Итого: 12 ед. Итого: 5 ед. Иран Базовый тральщик «Simogh» - 1 ед. 1958 г. Водоизмещение – 378 т Основное вооружение: 1 х20 -мм АУ «Oerlikon» Минно-тральное вооружение Туркменистан Базовый тральщик проекта 1252 -1 ед. – 1982 г. Водоизмещ. - 470 т Основ. вооруж. : 1 -2 х30 -мм АУ АК-230; 1 - 2 х25 -мм АУ 2 М-3 М, ПУ ПЗРК «Игла» ; минно-тральное вооруж. Рейдовый тральщик проек. 1258 -2 ед. - 1980 г. Водоизмещ. -120 т Основ. вооруж. : 1 -2 х30 -мм АУ АК-630; минно-тральное вооруж. Итого: 1 ед. Итого: 3 ед.

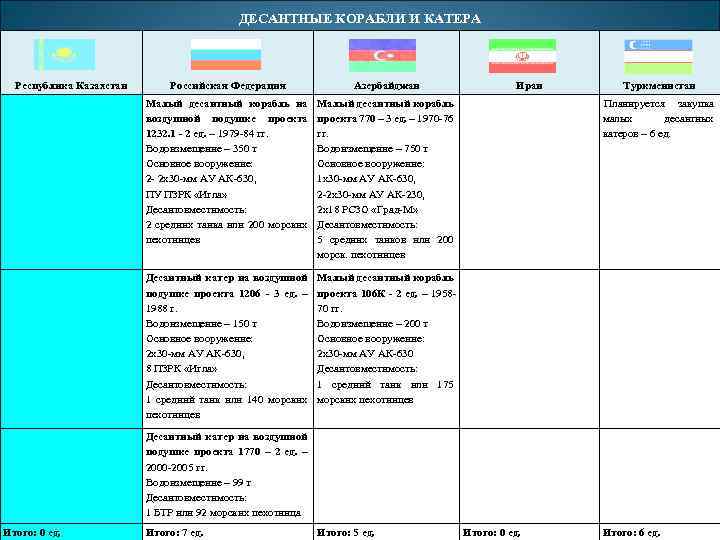

ДЕСАНТНЫЕ КОРАБЛИ И КАТЕРА Республика Казахстан Российская Федерация Азербайджан Малый десантный корабль на воздушной подушке проекта 1232. 1 - 2 ед. – 1979 -84 гг. Водоизмещение – 350 т Основное вооружение: 2 - 2 х30 -мм АУ АК-630, ПУ ПЗРК «Игла» Десантовместимость: 2 средних танка или 200 морских пехотинцев Малый десантный корабль проекта 770 – 3 ед. – 1970 -76 гг. Водоизмещение – 750 т Основное вооружение: 1 х30 -мм АУ АК-630, 2 -2 х30 -мм АУ АК-230, 2 х18 РСЗО «Град-М» Десантовместимость: 5 средних танков или 200 морск. пехотинцев Десантный катер на воздушной подушке проекта 1206 - 3 ед. – 1988 г. Водоизмещение – 150 т Основное вооружение: 2 х30 -мм АУ АК-630, 8 ПЗРК «Игла» Десантовместимость: 1 средний танк или 140 морских пехотинцев Иран Туркменистан Малый десантный корабль проекта 106 К - 2 ед. – 195870 гг. Водоизмещение – 200 т Основное вооружение: 2 х30 -мм АУ АК-630 Десантовместимость: 1 средний танк или 175 морских пехотинцев Планируется закупка малых десантных катеров – 6 ед. Десантный катер на воздушной подушке проекта 1770 – 2 ед. – 2000 -2005 гг. Водоизмещение – 99 т Десантовместимость: 1 БТР или 92 морских пехотинца Итого: 0 ед. Итого: 7 ед. Итого: 5 ед. Итого: 0 ед. Итого: 6 ед.

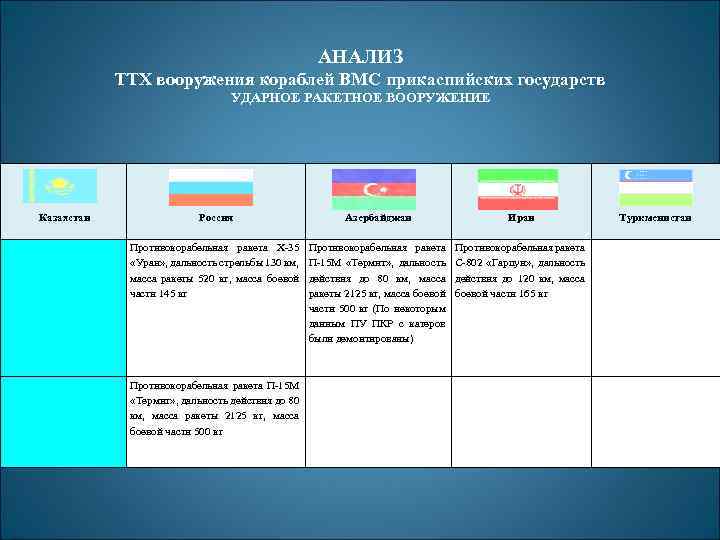

АНАЛИЗ ТТХ вооружения кораблей ВМС прикаспийских государств УДАРНОЕ РАКЕТНОЕ ВООРУЖЕНИЕ Казахстан Россия Азербайджан Иран Противокорабельная ракета Х-35 «Уран» , дальность стрельбы 130 км, масса ракеты 520 кг, масса боевой части 145 кг Противокорабельная ракета П-15 М «Термит» , дальность действия до 80 км, масса ракеты 2125 кг, масса боевой части 500 кг (По некоторым данным ПУ ПКР с катеров были демонтированы) Противокорабельная ракета С-802 «Гарпун» , дальность действия до 120 км, масса боевой части 165 кг Противокорабельная ракета П-15 М «Термит» , дальность действия до 80 км, масса ракеты 2125 кг, масса боевой части 500 кг Туркменистан

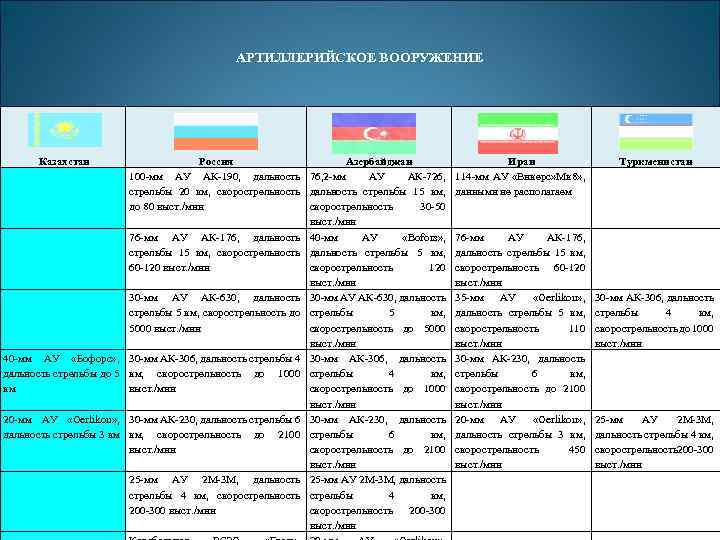

АРТИЛЛЕРИЙСКОЕ ВООРУЖЕНИЕ Казахстан 40 -мм АУ «Бофорс» , дальность стрельбы до 5 км 20 -мм АУ «Oerlikon» , дальность стрельбы 3 км Россия Азербайджан 100 -мм АУ АК-190, дальность 76, 2 -мм АУ АК-726, стрельбы 20 км, скорострельность дальность стрельбы 15 км, до 80 выст. /мин скорострельность 30 -50 выст. /мин 76 -мм АУ АК-176, дальность 40 -мм АУ «Bofors» , стрельбы 15 км, скорострельность дальность стрельбы 5 км, 60 -120 выст. /мин скорострельность 120 выст. /мин 30 -мм АУ АК-630, дальность стрельбы 5 км, скорострельность до стрельбы 5 км, 5000 выст. /мин скорострельность до 5000 выст. /мин 30 -мм АК-306, дальность стрельбы 4 30 -мм АК-306, дальность км, скорострельность до 1000 стрельбы 4 км, выст. /мин скорострельность до 1000 выст. /мин 30 -мм АК-230, дальность стрельбы 6 30 -мм АК-230, дальность км, скорострельность до 2100 стрельбы 6 км, выст. /мин скорострельность до 2100 выст. /мин 25 -мм АУ 2 М-3 М, дальность стрельбы 4 км, скорострельность стрельбы 4 км, 200 -300 выст. /мин скорострельность 200 -300 выст. /мин Иран 114 -мм АУ «Викерс» Мк 8» , данными не располагаем 76 -мм АУ АК-176, дальность стрельбы 15 км, скорострельность 60 -120 выст. /мин 35 -мм АУ «Oerlikon» , дальность стрельбы 5 км, скорострельность 110 выст. /мин 30 -мм АК-230, дальность стрельбы 6 км, скорострельность до 2100 выст. /мин 20 -мм АУ «Oerlikon» , дальность стрельбы 3 км, скорострельность 450 выст. /мин Туркменистан 30 -мм АК-306, дальность стрельбы 4 км, скорострельность до 1000 выст. /мин 25 -мм АУ 2 М-3 М, дальность стрельбы 4 км, скорострельность200 -300 выст. /мин

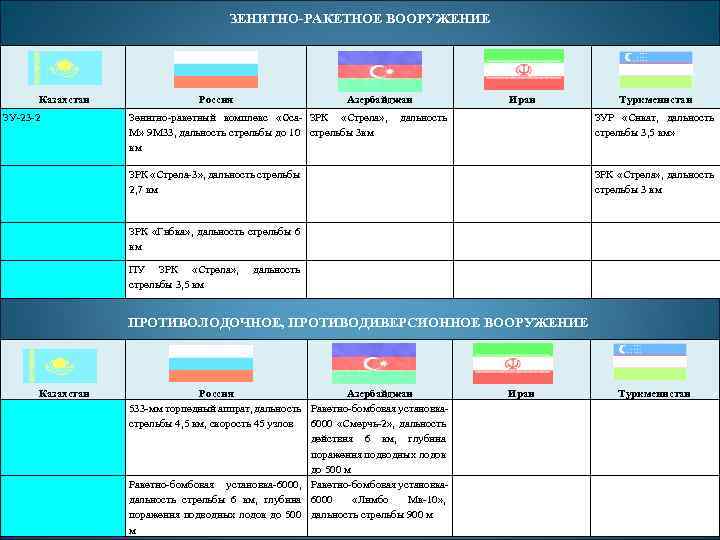

ЗЕНИТНО-РАКЕТНОЕ ВООРУЖЕНИЕ Казахстан ЗУ-23 -2 Россия Азербайджан Зенитно-ракетный комплекс «Оса- ЗРК «Стрела» , М» 9 М 33, дальность стрельбы до 10 стрельбы 3 км км Иран дальность Туркменистан ЗУР «Сикат, дальность стрельбы 3, 5 км» ЗРК «Стрела-3» , дальность стрельбы 2, 7 км ЗРК «Стрела» , дальность стрельбы 3 км ЗРК «Гибка» , дальность стрельбы 6 км ПУ ЗРК «Стрела» , стрельбы 3, 5 км дальность ПРОТИВОЛОДОЧНОЕ, ПРОТИВОДИВЕРСИОННОЕ ВООРУЖЕНИЕ Казахстан Россия Азербайджан 533 -мм торпедный аппрат, дальность Ракетно-бомбовая установкастрельбы 4, 5 км, скорость 45 узлов 6000 «Смерчь-2» , дальность действия 6 км, глубина поражения подводных лодок до 500 м Ракетно-бомбовая установка-6000, Ракетно-бомбовая установкадальность стрельбы 6 км, глубина 6000 «Лимбо Мк-10» , поражения подводных лодок до 500 дальность стрельбы 900 м м Иран Туркменистан
