Анализ Sensitivity определяет какие компоненты имеют критические параметры

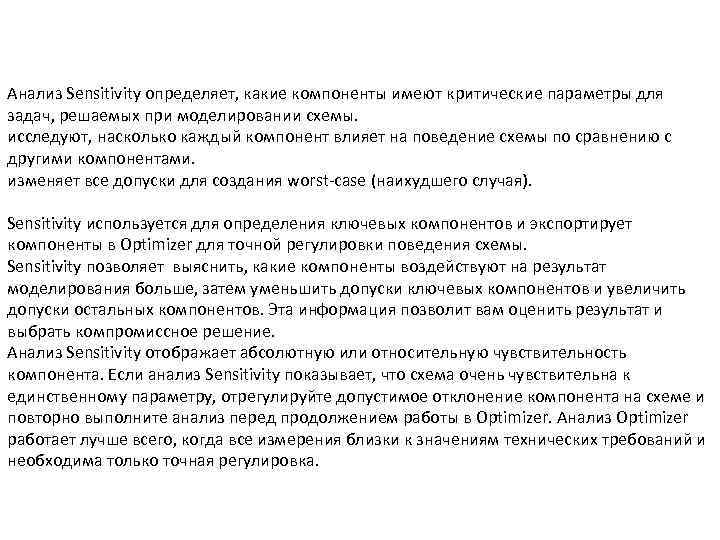

Анализ Sensitivity определяет, какие компоненты имеют критические параметры для задач, решаемых при моделировании схемы. исследуют, насколько каждый компонент влияет на поведение схемы по сравнению с другими компонентами. изменяет все допуски для создания worst-case (наихудшего случая). Sensitivity используется для определения ключевых компонентов и экспортирует компоненты в Optimizer для точной регулировки поведения схемы. Sensitivity позволяет выяснить, какие компоненты воздействуют на результат моделирования больше, затем уменьшить допуски ключевых компонентов и увеличить допуски остальных компонентов. Эта информация позволит вам оценить результат и выбрать компромиссное решение. Анализ Sensitivity отображает абсолютную или относительную чувствительность компонента. Если анализ Sensitivity показывает, что схема очень чувствительна к единственному параметру, отрегулируйте допустимое отклонение компонента на схеме и повторно выполните анализ перед продолжением работы в Optimizer. Анализ Optimizer работает лучше всего, когда все измерения близки к значениям технических требований и необходима только точная регулировка.

Анализу Sensitivity требуются: • Компоненты подготовленные к Advanced Analysis; • схема и моделирование PSpice; • настройка Measurement Expressions (выражений для измерений) в PSpice.

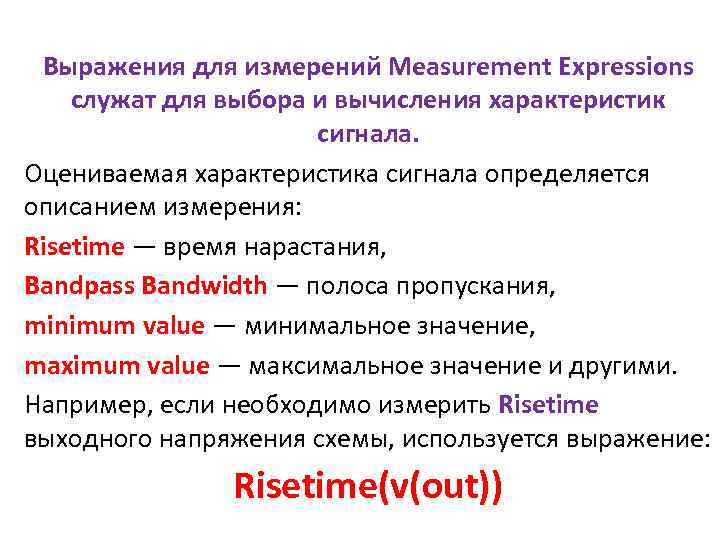

Выражения для измерений Measurement Expressions служат для выбора и вычисления характеристик сигнала. Оцениваемая характеристика сигнала определяется описанием измерения: Risetime — время нарастания, Bandpass Bandwidth — полоса пропускания, minimum value — минимальное значение, maximum value — максимальное значение и другими. Например, если необходимо измерить Risetime выходного напряжения схемы, используется выражение: Risetime(v(out))

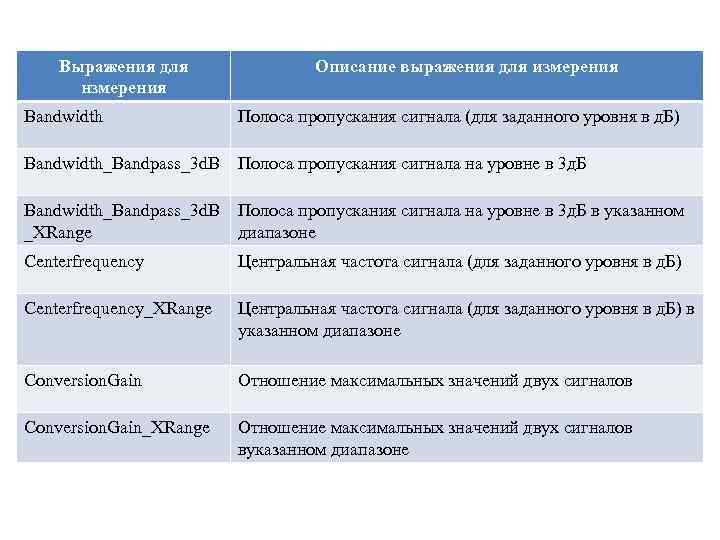

Выражения для нзмерения Bandwidth Описание выражения для измерения Полоса пропускания сигнала (для заданного уровня в д. Б) Bandwidth_Bandpass_3 d. B Полоса пропускания сигнала на уровне в 3 д. Б в указанном _XRange диапазоне Centerfrequency Центральная частота сигнала (для заданного уровня в д. Б) Centerfrequency_XRange Центральная частота сигнала (для заданного уровня в д. Б) в указанном диапазоне Conversion. Gain Отношение максимальных значений двух сигналов Conversion. Gain_XRange Отношение максимальных значений двух сигналов вуказанном диапазоне

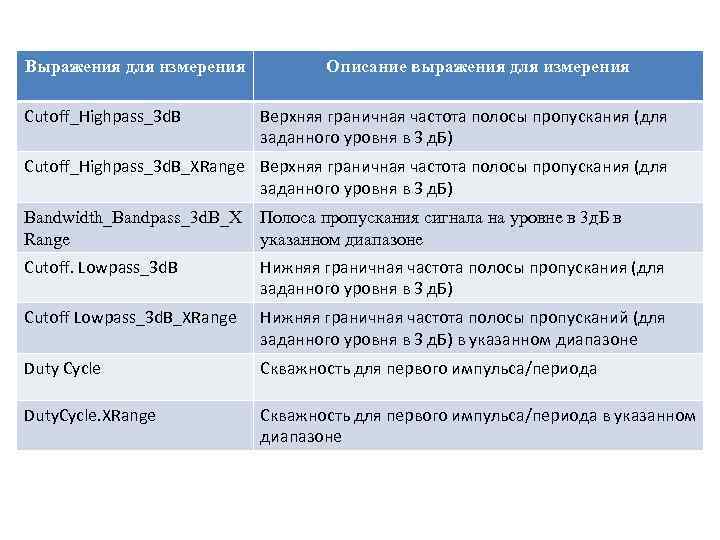

Выражения для нзмерения Cutoff_Highpass_3 d. B Описание выражения для измерения Вeрхняя граничная частота полосы пропускания (для заданного уровня в 3 д. Б) Cutoff_Highpass_3 d. B_XRange Верхняя граничная частота полосы пропускания (для заданного уровня в 3 д. Б) Bandwidth_Bandpass_3 d. B_X Range Полоса пропускания сигнала на уровне в 3 д. Б в указанном диапазоне Cutoff. Lowpass_3 d. B Нижняя граничная частота полосы пропускания (для заданного уровня в 3 д. Б) Cutoff Lowpass_3 d. B_XRange Нижняя граничная частота полосы пропусканий (для заданного уровня в 3 д. Б) в указанном диапазоне Duty Cycle Скважность для первого импульса/периода Duty. Cycle. XRange Скважность для первого импульса/периода в указанном диапазоне

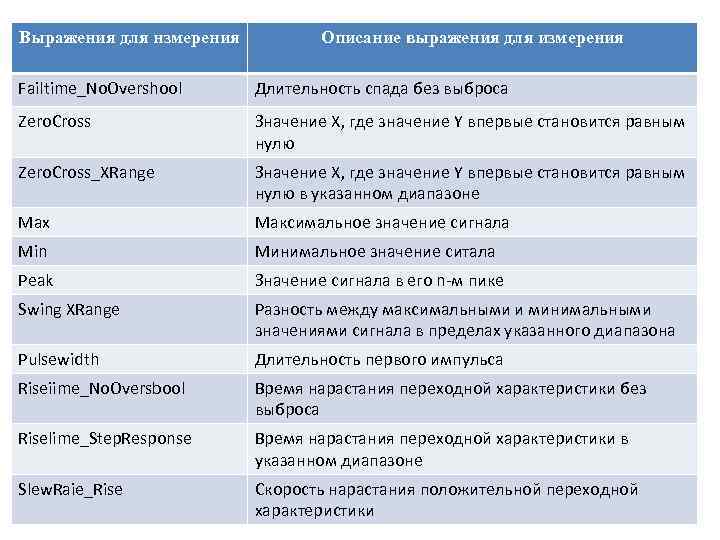

Выражения для нзмерения Описание выражения для измерения Failtime_No. Overshool Длительность спада без выброса Zero. Cross Значение X, где значение Y впервые становится равным нулю Zero. Cross_XRange Значение X, где значение Y впервые становится равным нулю в указанном диапазоне Max Максимальное значение сигнала Min Минимальное значение ситала Peak Значение сигнала в его n-м пике Swing XRange Разность между максимальными и минимальными значениями сигнала в пределах указанного диапазона Pulsewidth Длительность первого импульса Riseiime_No. Oversbool Время нарастания переходной характеристики без выброса Riselime_Step. Response Время нарастания переходной характеристики в указанном диапазоне Slew. Raie_Rise Скорость нарастания положительной переходной характеристики

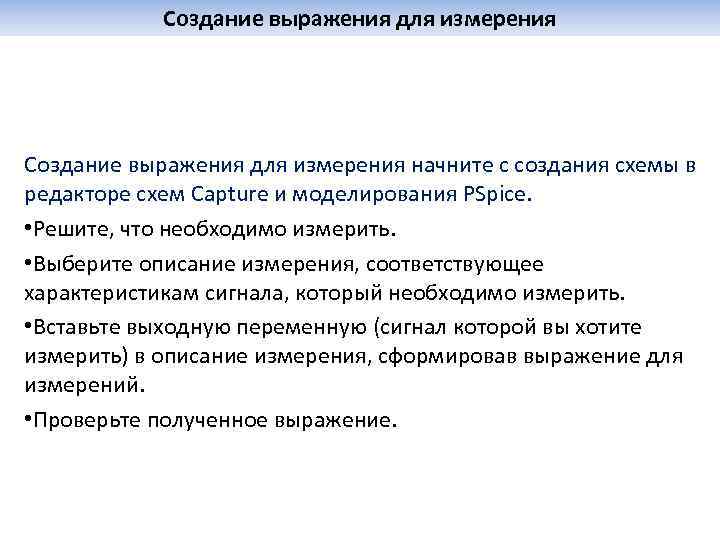

Создание выражения для измерения начните с создания схемы в редакторе схем Capture и моделирования PSpice. • Решите, что необходимо измерить. • Выберите описание измерения, соответствующее характеристикам сигнала, который необходимо измерить. • Вставьте выходную переменную (сигнал которой вы хотите измерить) в описание измерения, сформировав выражение для измерений. • Проверьте полученное выражение.

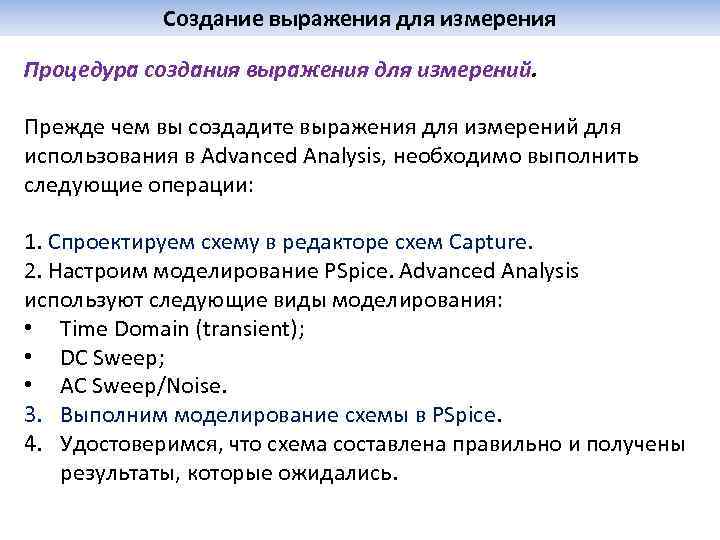

Создание выражения для измерения Процедура создания выражения для измерений. Прежде чем вы создадите выражения для измерений для использования в Advanced Analysis, необходимо выполнить следующие операции: 1. Спроектируем схему в редакторе схем Capture. 2. Настроим моделирование PSpice. Advanced Analysis используют следующие виды моделирования: • Time Domain (transient); • DC Sweep; • AC Sweep/Noise. 3. Выполним моделирование схемы в PSpice. 4. Удостоверимся, что схема составлена правильно и получены результаты, которые ожидались.

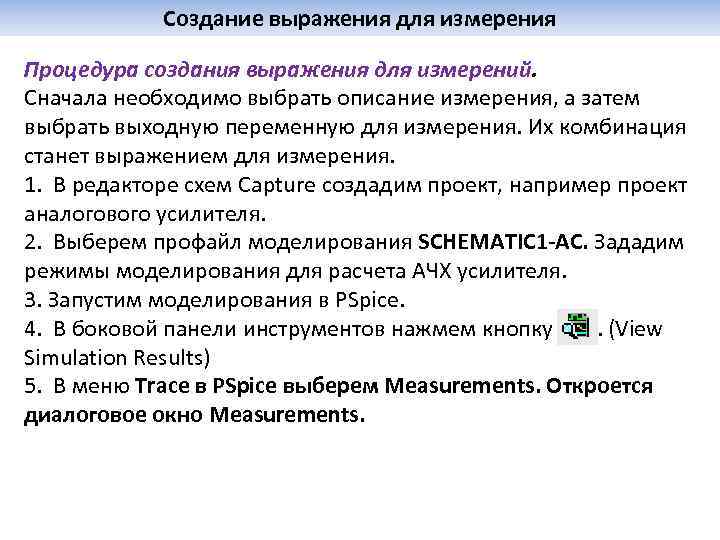

Создание выражения для измерения Процедура создания выражения для измерений. Сначала необходимо выбрать описание измерения, а затем выбрать выходную переменную для измерения. Их комбинация станет выражением для измерения. 1. В редакторе схем Capture создадим проект, например проект аналогового усилителя. 2. Выберем профайл моделирования SCHEMATIC 1 -AC. Зададим режимы моделирования для расчета АЧХ усилителя. 3. Запустим моделирования в PSpice. 4. В боковой панели инструментов нажмем кнопку. (View Simulation Results) 5. В меню Trace в PSpice выберем Measurements. Откроется диалоговое окно Measurements.

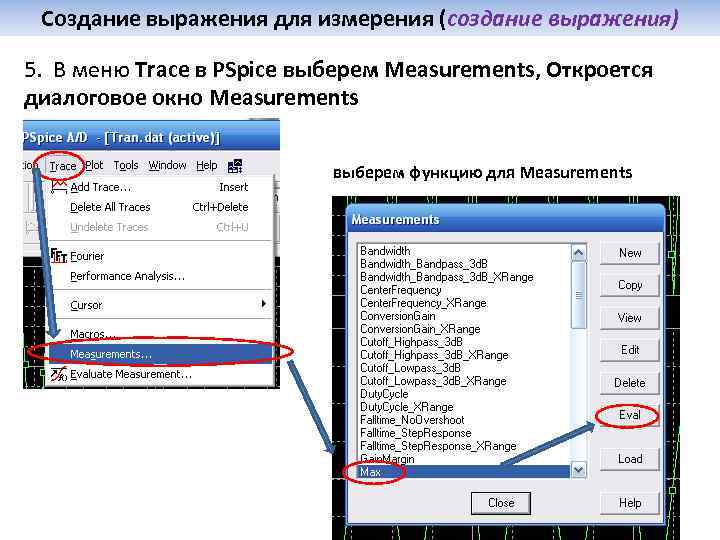

Создание выражения для измерения (создание выражения) 5. В меню Trace в PSpice выберем Measurements, Откроется диалоговое окно Measurements выберем функцию для Measurements

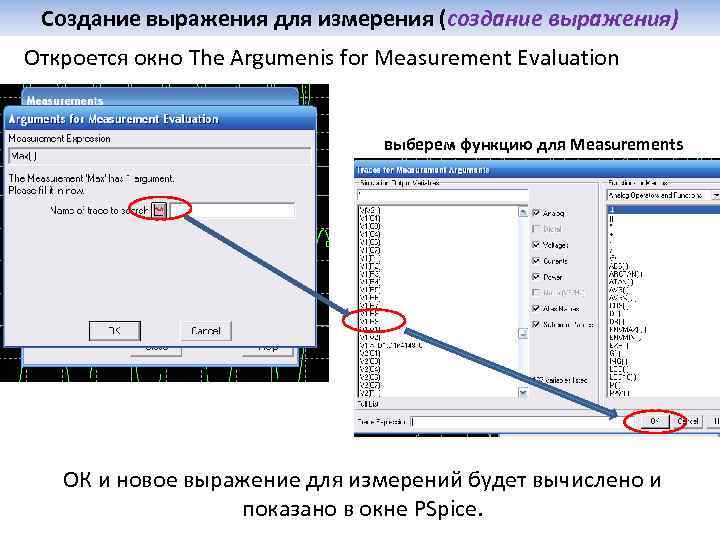

Создание выражения для измерения (создание выражения) Откроется окно The Argumenis for Measurement Evaluation выберем функцию для Measurements ОК и новое выражение для измерений будет вычислено и показано в окне PSpice.

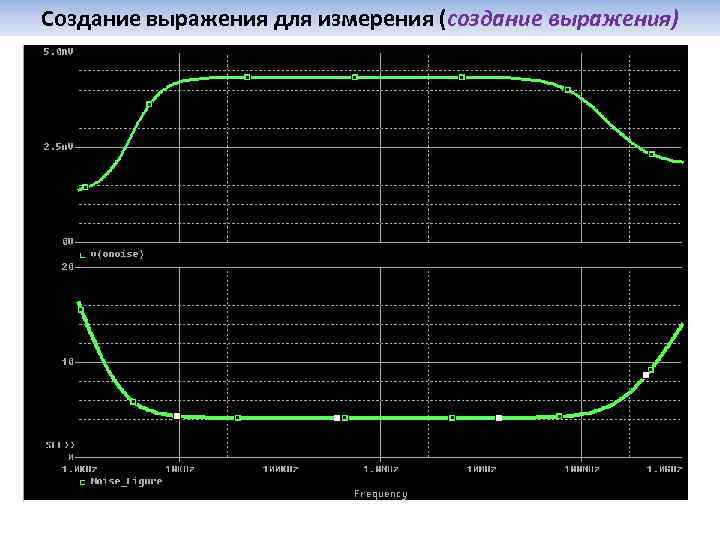

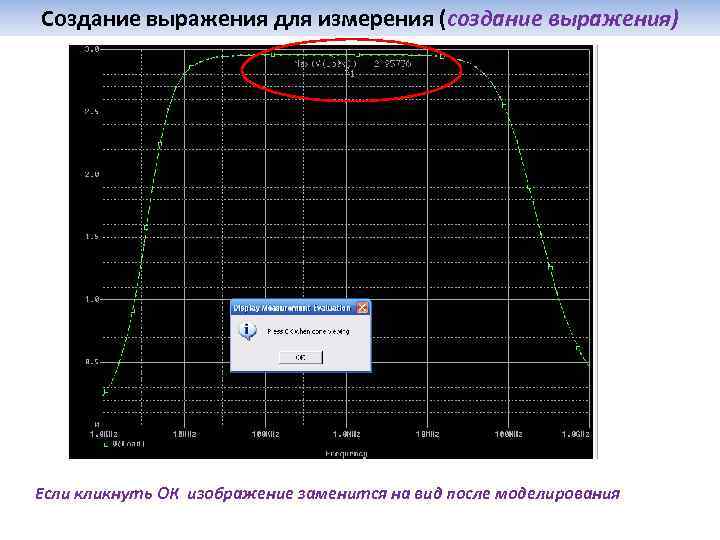

Создание выражения для измерения (создание выражения) Если кликнуть ОК изображение заменится на вид после моделирования

Создание выражения для измерения (создание выражения) Если кликнуть ОК изображение заменится на вид после моделирования

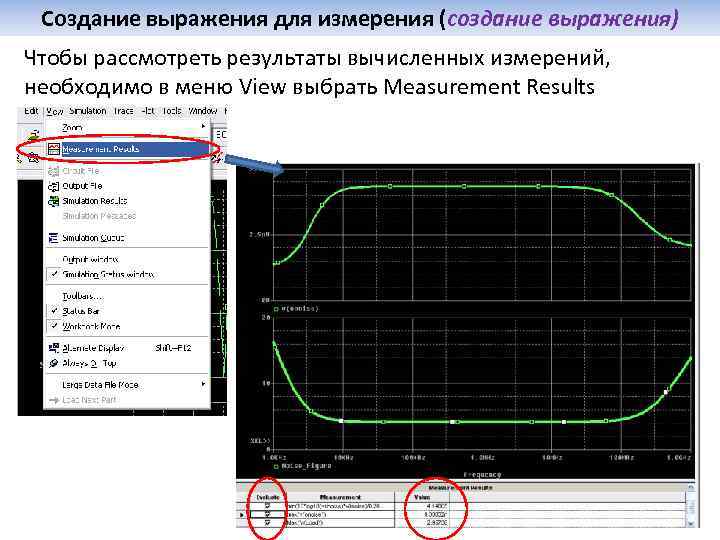

Создание выражения для измерения (создание выражения) Чтобы рассмотреть результаты вычисленных измерений, необходимо в меню View выбрать Measurement Results

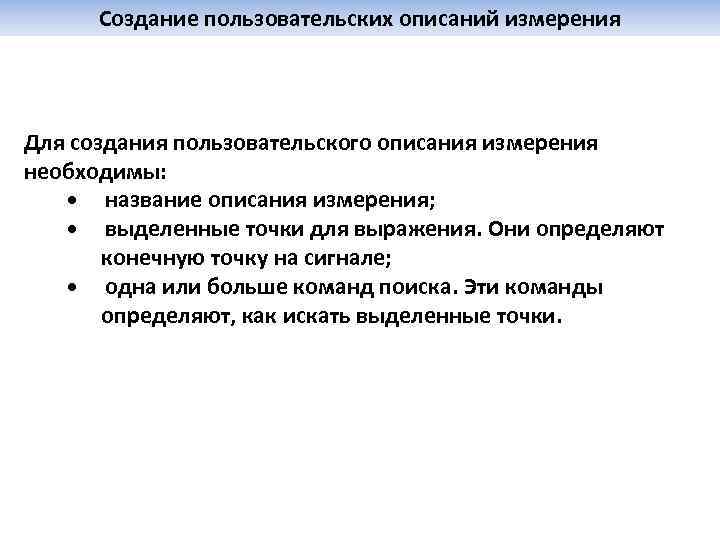

Создание пользовательских описаний измерения Для создания пользовательского описания измерения необходимы: • название описания измерения; • выделенные точки для выражения. Они определяют конечную точку на сигнале; • одна или больше команд поиска. Эти команды определяют, как искать выделенные точки.

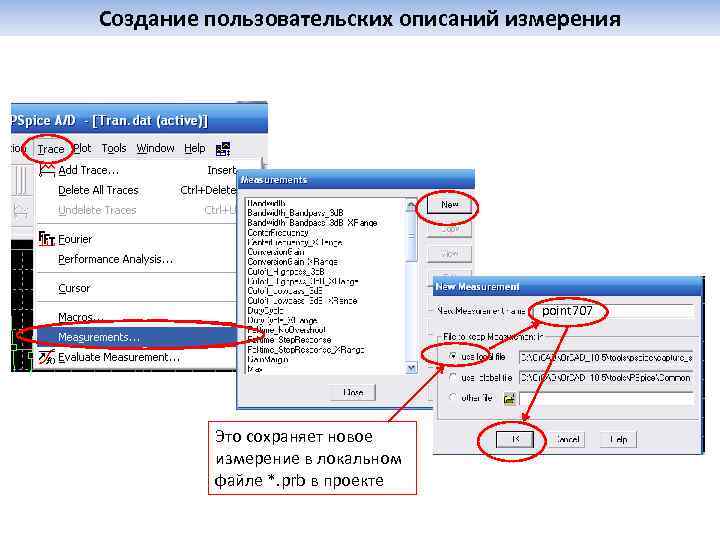

Создание пользовательских описаний измерения point 707 Это сохраняет новое измерение в локальном файле *. prb в проекте

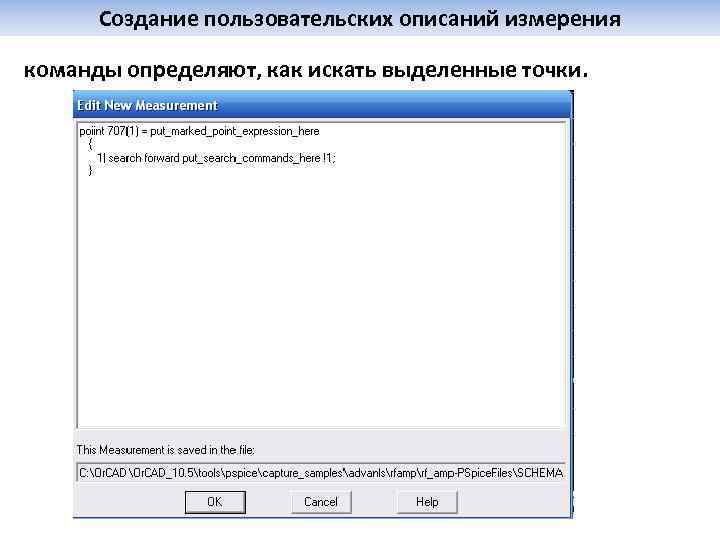

Создание пользовательских описаний измерения команды определяют, как искать выделенные точки.

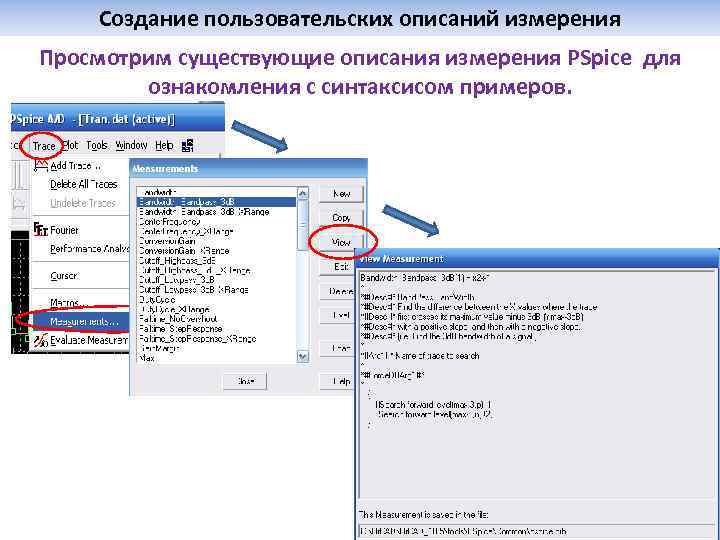

Создание пользовательских описаний измерения Просмотрим существующие описания измерения PSpice для ознакомления с синтаксисом примеров.
