АНАЛИЗ РИСКА НА ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТАХ Лекция 2 Санкт-Петербург 2014 год
Схема анализа рисков

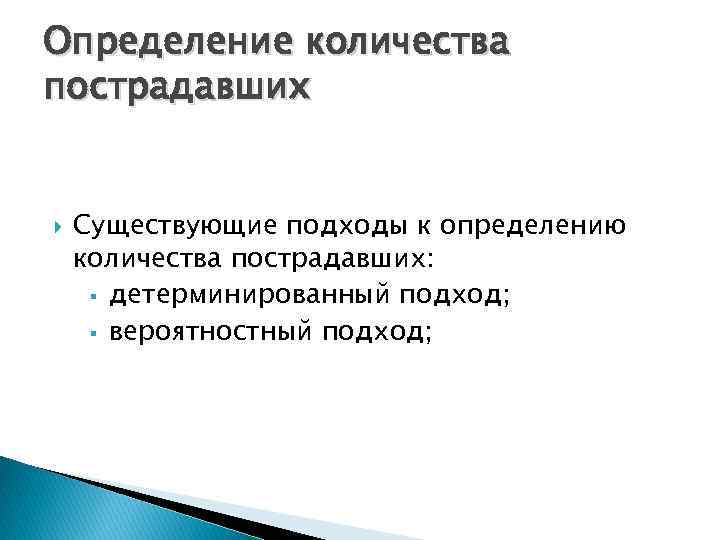

Определение количества пострадавших Существующие подходы к определению количества пострадавших: § детерминированный подход; § вероятностный подход;
Детерминированный подход Детерминированность (от лат. determinans — определяющий); обусловленность, предопределённость (Современный толковый словарь русского языка Ефремовой). Детерминированность в решении какой-либо практической задачи или в алгоритме означает, что способ решения задачи определён однозначно в виде последовательности шагов. Определяются некоторые зоны, в зависимости от величины поражающих факторов опасного события, для которых принимается, что вероятность поражения человека равна 1.

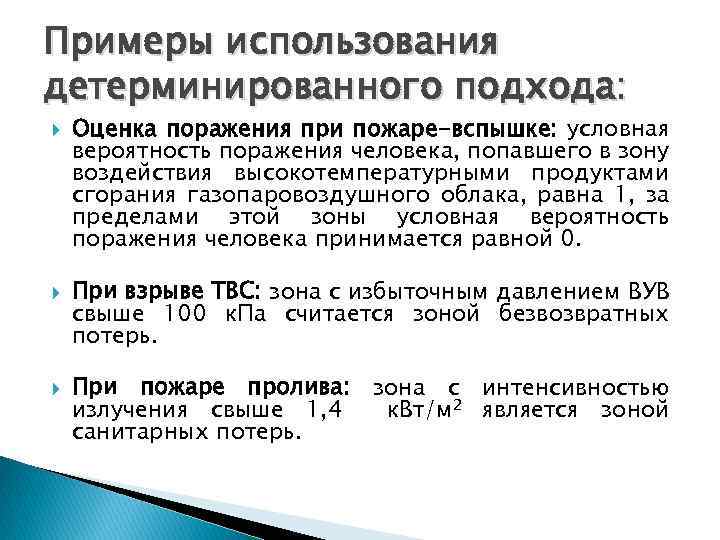

Примеры использования детерминированного подхода: Оценка поражения при пожаре-вспышке: условная вероятность поражения человека, попавшего в зону воздействия высокотемпературными продуктами сгорания газопаровоздушного облака, равна 1, за пределами этой зоны условная вероятность поражения человека принимается равной 0. При взрыве ТВС: зона с избыточным давлением ВУВ свыше 100 к. Па считается зоной безвозвратных потерь. При пожаре пролива: зона с интенсивностью излучения свыше 1, 4 к. Вт/м 2 является зоной санитарных потерь.
Вероятностная оценка количества пострадавших Предпосылки к разработке вероятностных методов оценки: § § имеются существенные расхождения в экспериментальных данных, характеризующих действие поражающих факторов; имеется объективно обусловленная неопределенность оценки последствий, т. к. развитие аварии может характеризоваться случайными величинами.

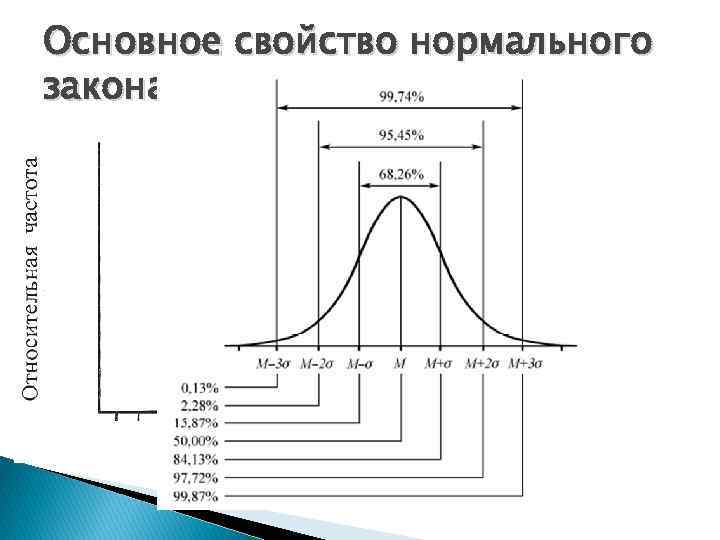

Основное свойство нормального закона распределения

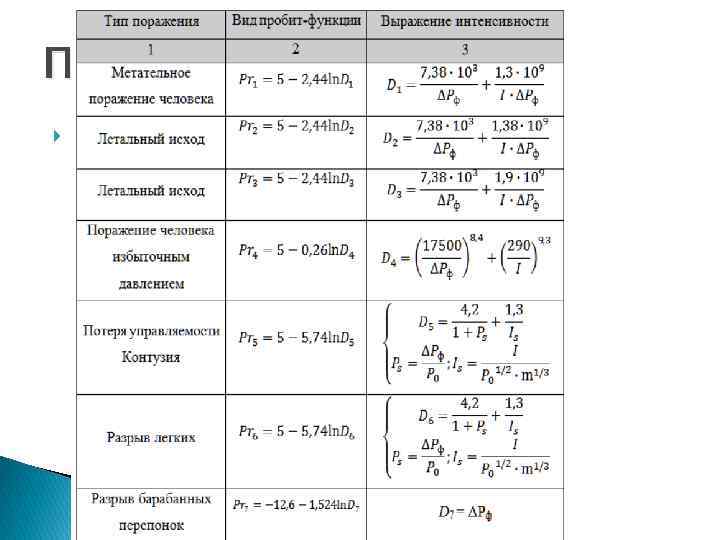

Пробит- функция Pr = a + b x ln(D)

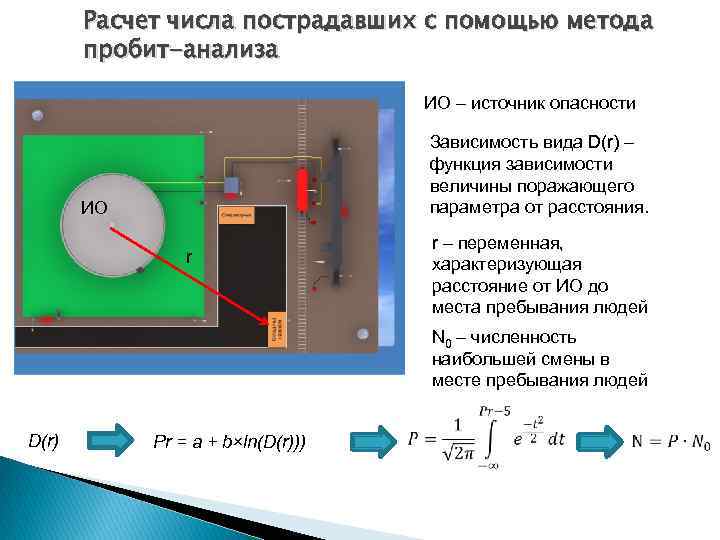

Расчет числа пострадавших с помощью метода пробит-анализа ИО – источник опасности Зависимость вида D(r) – функция зависимости величины поражающего параметра от расстояния. ИО r – переменная, характеризующая расстояние от ИО до места пребывания людей r N 0 – численность наибольшей смены в месте пребывания людей D(r) Pr = a + b×ln(D(r)))
Расчет числа пострадавших Вид пробит-функций для определения вероятности безвозвратного поражения людей на открытых площадках № п/п Вид поражающего воздействия Выражение для пробит-функции 1 1 2 Воздушная ударная волна 4 2 Тепловое излучение Расчёт вероятности поражения людей внутри сооружений. Определяются вероятности сильных (Pсил), средних( Pср) и слабых (Pслаб) разрушений по следующим формулам: Pсил = P(Pr 3), Pср = P(Pr 2) - P(Pr 3), Pслаб = P(Pr 1) - P(Pr 2). Вероятности общих, безвозвратных, санитарных потерь определяются по соотношениям Pобщ = 0, 15∙Pслаб + 0, 6∙Pср + Pсил, Pбез = 0, 15∙Pср + 0, 6∙Pсил, Pсан = 0, 15∙Pслаб + 0, 45∙Pср + 0, 4∙Pсил.
Показатели риска Риск аварии - мера опасности, характеризующая возможность возникновения аварии на опасном производственном объекте и тяжесть ее последствий. Основными количественными показателями риска аварии являются: - технический риск - вероятность отказа технических устройств с последствиями определенного уровня (класса) за определенный период функционирования опасного производственного объекта; - индивидуальный риск - частота поражения отдельного человека в результате воздействия исследуемых факторов опасности аварий; - потенциальный территориальный риск (или потенциальный риск) - частота реализации поражающих факторов аварии в рассматриваемой точке территории; - коллективный риск - ожидаемое количество пораженных в результате возможных аварий за определенный период времени; - социальный риск, или F/N кривая - зависимость частоты возникновения событий F, в которых пострадало на определенном уровне не менее N человек, от этого числа N. Характеризует тяжесть последствий (катастрофичность) реализации опасностей; - ожидаемый ущерб - математическое ожидание величины ущерба от возможной аварии за определенный период времени.
Оценка интегральных показателей риска Для одного источника опасности Для нескольких источников опасности - координаты источника опасности - вероятность реализации i-го сценария для j-го источника опасности (определяется на основе анализа деревьев событий);
Упрощенный метод расчета Выбор одного рабочего места Определение вероятности пребывания людей в данной точке Определение потенциального риска в точке пребывания персонала Определение индивидуального риска Определение коллективного риска

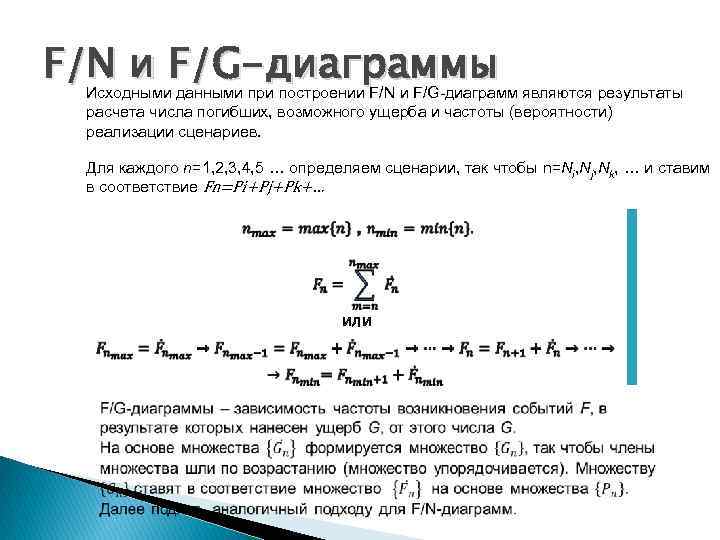

F/N и F/G-диаграммы Исходными данными при построении F/N и F/G-диаграмм являются результаты расчета числа погибших, возможного ущерба и частоты (вероятности) реализации сценариев. Для каждого n=1, 2, 3, 4, 5 … определяем сценарии, так чтобы n=Ni, Nj, Nk, … и ставим в соответствие Fn=Pi+Pj+Pk+… или

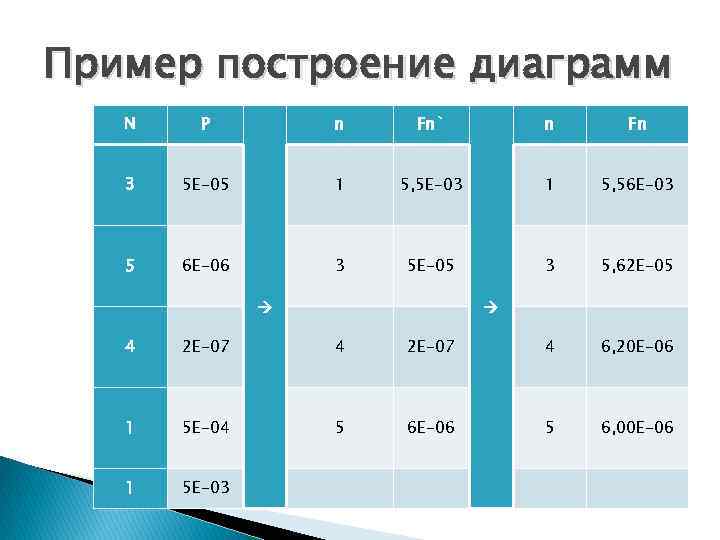

Пример построение диаграмм N P n Fn` n Fn 3 5 E-05 1 5, 5 E-03 1 5, 56 E-03 5 6 E-06 3 5 E-05 3 5, 62 E-05 4 2 E-07 4 6, 20 E-06 1 5 E-04 5 6 E-06 5 6, 00 E-06 1 5 E-03
