Альтернативные источники энергии Солнечная энергетика Энергия приливов Альтернативные источники энергии Солнечная энергетика Энергия приливов

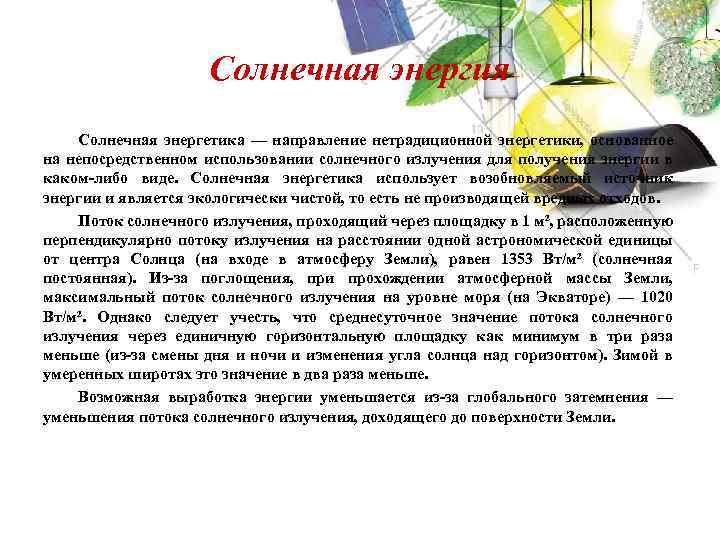

Солнечная энергия Солнечная энергетика — направление нетрадиционной энергетики, основанное на непосредственном использовании солнечного излучения Солнечная энергия Солнечная энергетика — направление нетрадиционной энергетики, основанное на непосредственном использовании солнечного излучения для получения энергии в каком-либо виде. Солнечная энергетика использует возобновляемый источник энергии и является экологически чистой, то есть не производящей вредных отходов. Поток солнечного излучения, проходящий через площадку в 1 м², расположенную перпендикулярно потоку излучения на расстоянии одной астрономической единицы от центра Солнца (на входе в атмосферу Земли), равен 1353 Вт/м² (солнечная постоянная). Из-за поглощения, при прохождении атмосферной массы Земли, максимальный поток солнечного излучения на уровне моря (на Экваторе) — 1020 Вт/м². Однако следует учесть, что среднесуточное значение потока солнечного излучения через единичную горизонтальную площадку как минимум в три раза меньше (из-за смены дня и ночи и изменения угла солнца над горизонтом). Зимой в умеренных широтах это значение в два раза меньше. Возможная выработка энергии уменьшается из-за глобального затемнения — уменьшения потока солнечного излучения, доходящего до поверхности Земли.

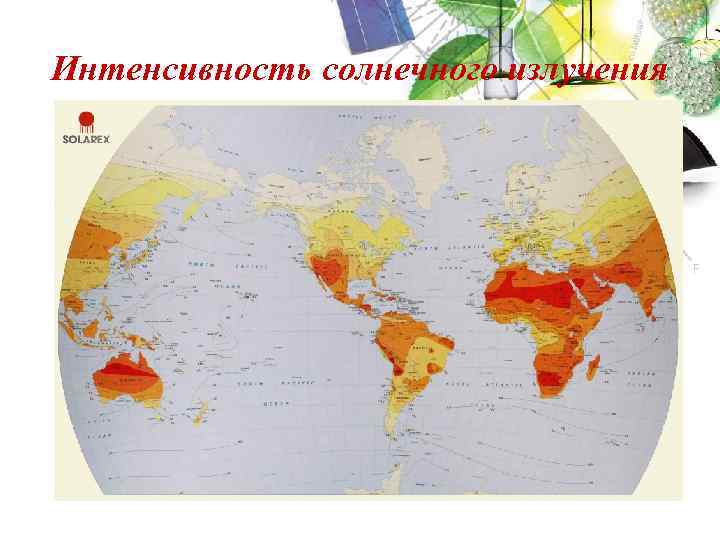

Интенсивность солнечного излучения Интенсивность солнечного излучения

Способы получения электричества и тепла из солнечного излучения • Получение электроэнергии с помощью фотоэлементов. Способы получения электричества и тепла из солнечного излучения • Получение электроэнергии с помощью фотоэлементов. • Преобразование солнечной энергии в электричество с помощью тепловых машин: паровые машины, использующие водяной пар, углекислый газ, пропан-бутан, фреоны; двигатель Стирлинга и т. д. • Гелиотермальная энергетика — нагревание поверхности, поглощающей солнечные лучи, и последующее распределение и использование тепла • Солнечные аэростатные электростанции (генерация водяного пара внутри баллона аэростата за счет нагрева солнечным излучением поверхности аэростата, покрытой селективно-поглощающим покрытием). Преимущество — запаса пара в баллоне достаточно для работы электростанции в темное время суток и в ненастную погоду.

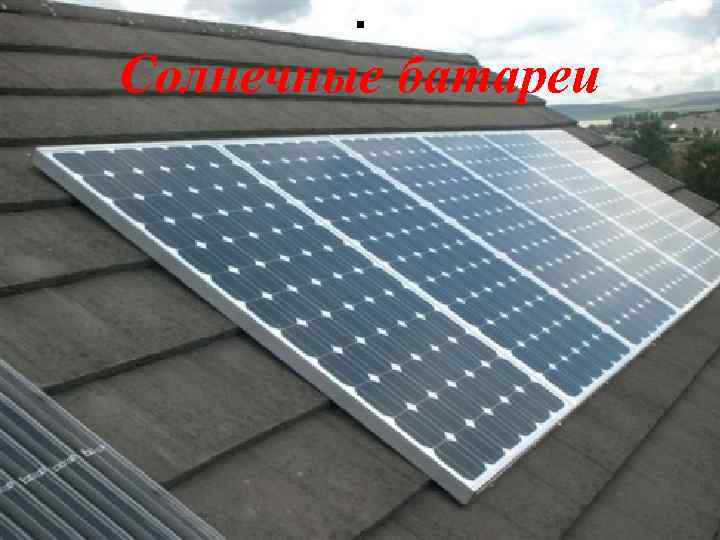

. Солнечные батареи . Солнечные батареи

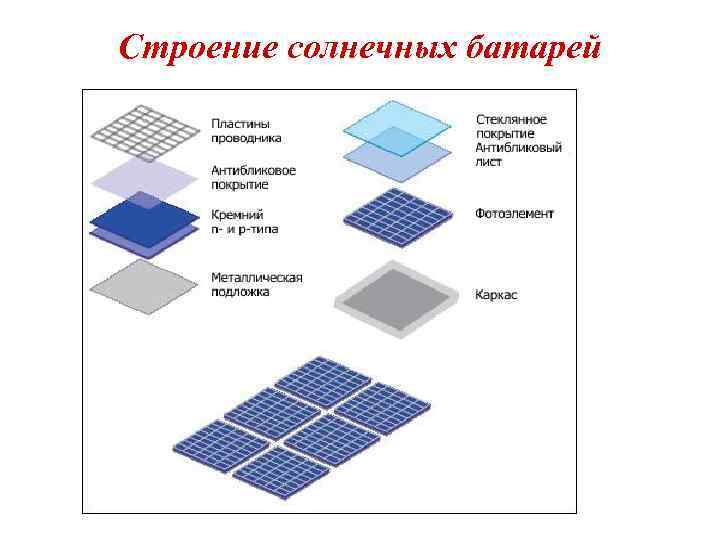

Строение солнечных батарей Строение солнечных батарей

Строение фотоэлемента Строение фотоэлемента

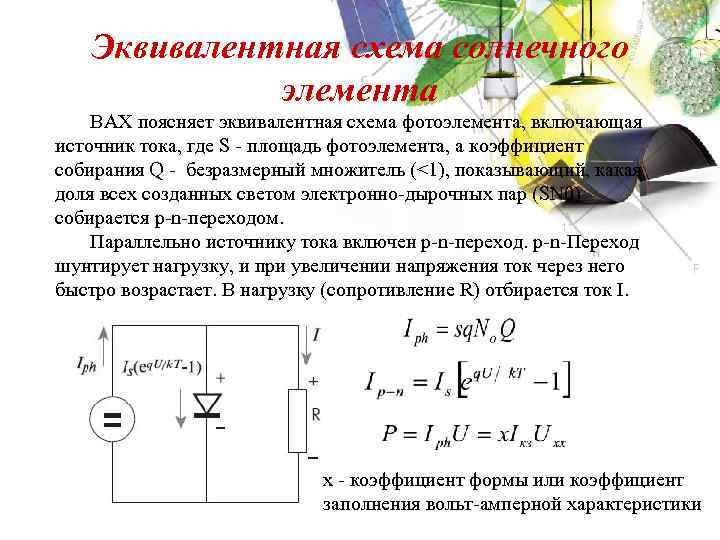

Эквивалентная схема солнечного элемента ВАХ поясняет эквивалентная схема фотоэлемента, включающая источник тока, где S Эквивалентная схема солнечного элемента ВАХ поясняет эквивалентная схема фотоэлемента, включающая источник тока, где S - площадь фотоэлемента, а коэффициент собирания Q - безразмерный множитель (<1), показывающий, какая доля всех созданных светом электронно-дырочных пар (SN 0) собирается p-n-переходом. Параллельно источнику тока включен p-n-переход. p-n-Переход шунтирует нагрузку, и при увеличении напряжения ток через него быстро возрастает. В нагрузку (сопротивление R) отбирается ток I. x - коэффициент формы или коэффициент заполнения вольт-амперной характеристики

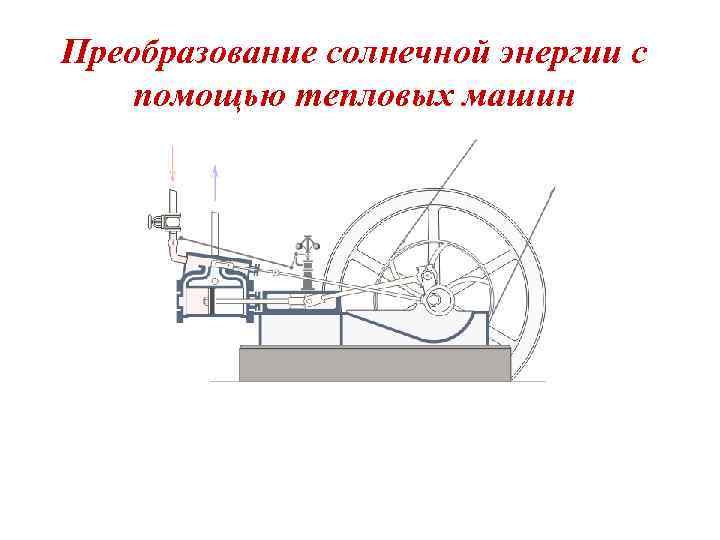

Преобразование солнечной энергии с помощью тепловых машин Преобразование солнечной энергии с помощью тепловых машин

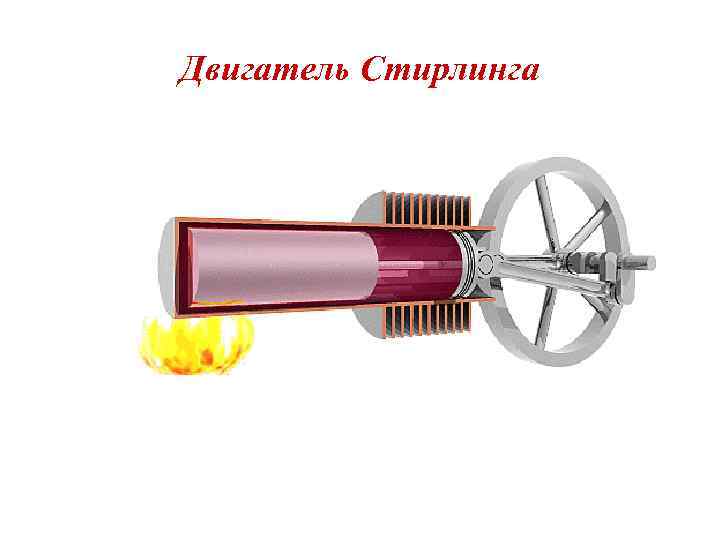

Двигатель Стирлинга Двигатель Стирлинга

Солнечная аэростатная электростанция 1 – прозрачная оболочка 2 – поглощающая оболочка 3 – паропровод Солнечная аэростатная электростанция 1 – прозрачная оболочка 2 – поглощающая оболочка 3 – паропровод 4 – трубопровод с водяными насосами 5 – паровая турбина 6 – конденсатор водяного пара 7 – линия электропередачи

Недостатки солнечной энергетики • Для строительства требуются большие площади • Работают только днем • Недостатки солнечной энергетики • Для строительства требуются большие площади • Работают только днем • Высокая стоимость • Эффективность фотоэлектрических элементов падает при их нагреве • Через 30 лет эксплуатации эффективность фотоэлектрических элементо начинает снижаться • Низкий КПД Преимущества • • • Топливо свободно Без шума, без вредной эмиссии или загрязнений газом Системы безопасны и высоконадежны Электричество в отдаленных сельских районах. Модули могут быть эстетически интегрированы в здания Время энергетической окупаемости модулей постоянно уменьшается.

Приливная энергетика Приливная энергетика

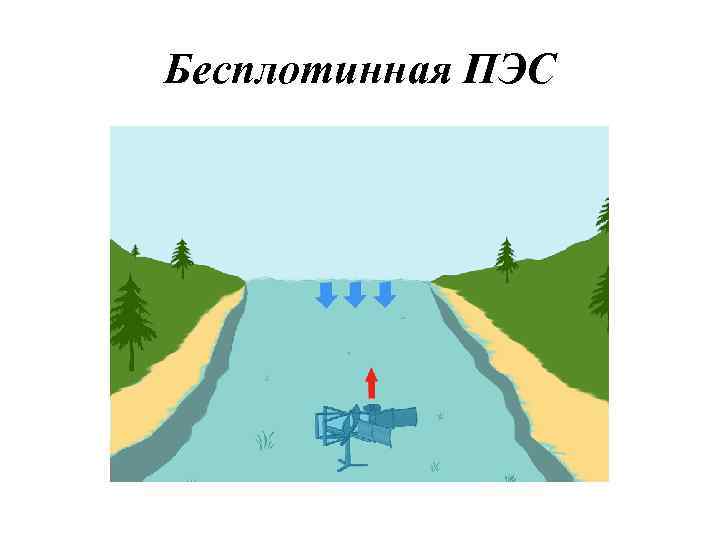

Бесплотинная ПЭС Бесплотинная ПЭС

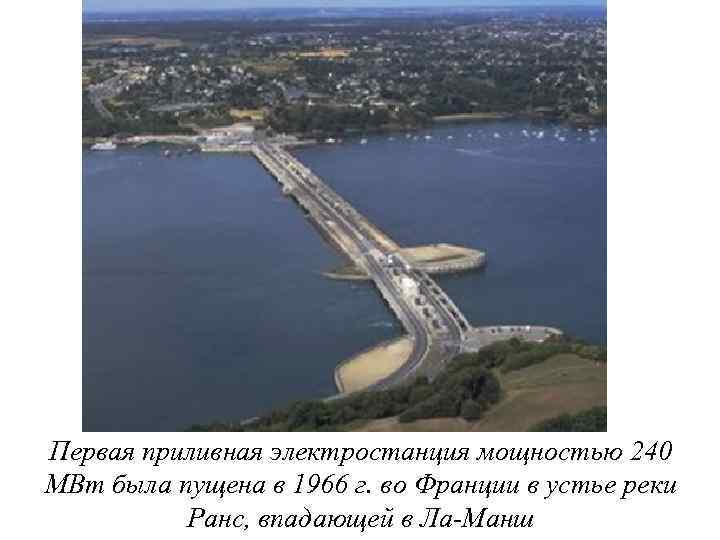

Первая приливная электростанция мощностью 240 МВт была пущена в 1966 г. во Франции в Первая приливная электростанция мощностью 240 МВт была пущена в 1966 г. во Франции в устье реки Ранс, впадающей в Ла-Манш

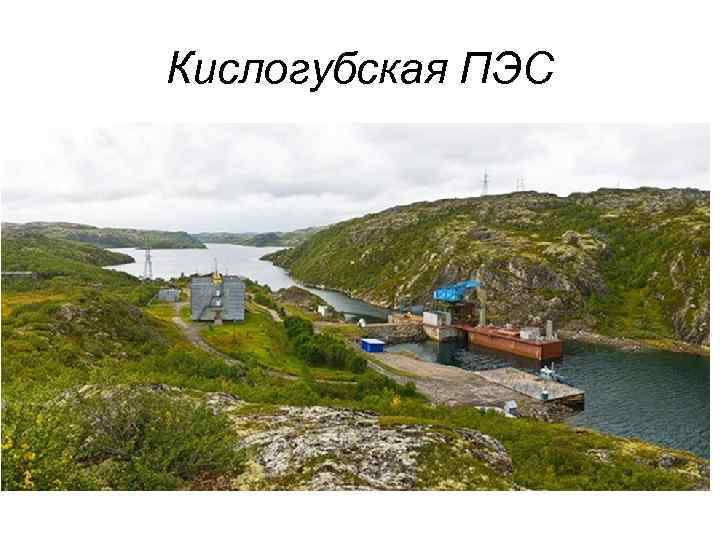

Кислогубская ПЭС Кислогубская ПЭС

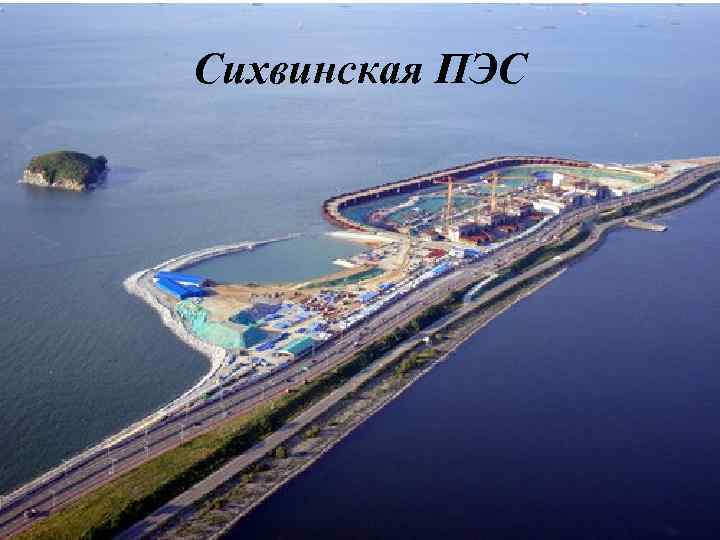

Сихвинская ПЭС Сихвинская ПЭС

Преимущества приливной энергетики • Экологичность • Низкая себестоимость производства энергии Недостатки • Малая мощность Преимущества приливной энергетики • Экологичность • Низкая себестоимость производства энергии Недостатки • Малая мощность при большой площади • Высокие капитальные затраты на строительство • Географическая привязка к береговой линии и удаленность от существующих электрических сетей; • Зависимость от природных явлений; • Дороговизна и сложность техобслуживания; • Быстрый износ генерирующего оборудования под воздействием
