Скачать презентацию Алтае-Саянская складчатая область Расположение Алтае-Саянской складчатой области Скачать презентацию Алтае-Саянская складчатая область Расположение Алтае-Саянской складчатой области

Алтае-Саянская складчатая область1.ppt

  • Количество слайдов: 53

Алтае-Саянская складчатая область Алтае-Саянская складчатая область

Расположение Алтае-Саянской складчатой области Расположение Алтае-Саянской складчатой области

Физгеографическая карта Физгеографическая карта

Орография Алтае-Саянская области • Это комбинация высокогорных хр. (от 2. 5 до 4, 5 Орография Алтае-Саянская области • Это комбинация высокогорных хр. (от 2. 5 до 4, 5 км), нагорий и межгорных котловин (от 0, 20, 5 до 1 км). • Главные горные сооружения: На востоке – Восточный Саян; На западе – Горный Алтай; В поперечном направлении смыкается с ними – Западный Саян Горные хребты, протягивающиеся между ними, разделяют территорию на котловины, впадины и нагорья

Орография Алтае-Саянская области К югу от Зап. Саяна хр. Обручева и Танну-Ола разделяются Тувинская Орография Алтае-Саянская области К югу от Зап. Саяна хр. Обручева и Танну-Ола разделяются Тувинская котловина и Тоджинская впадина, «сливаясь» хр. образуют Сангиленское нагорье От стыка Горного Алтая и Зап. Саяна (Абаканского хребта) на СВ отходит хр. Кузнецкий Алатау, а на СЗ – Салаирский кряж. Между ними расположена Кузнецкая котловина, а к востоку до Вост. Саяна – Южно- и Северно- Минусинские впадины. В ЮЗ части области к востоку от Горного Алтая между Рудным Алтаем и Калбинским хр. Лежит пограничная Зайсанская котловина

Расположение и границы Алтае-Саянской складчатой области • Находится на СВ фланге Урало-Монгольского складчатого пояса. Расположение и границы Алтае-Саянской складчатой области • Находится на СВ фланге Урало-Монгольского складчатого пояса. • Восточная граница – по Главному Восточно. Саянскому разлому • На западе – по Восточно - Чингизскому разлому • На севере – перекрыта осад чехлом Западно Сибирской плиты • На юге – уходит за границу РФ в Монголию

Геологическая карта Геологическая карта

Характер тектонического строения области • Представляет собой сложное сочетание взаимосвязанных добайкальских массивов и разновозрастных Характер тектонического строения области • Представляет собой сложное сочетание взаимосвязанных добайкальских массивов и разновозрастных складчатых сооружений • Салаирских в СВ части • Каледонских в средней части • Ранне и позднегрецинских в З и ЮЗ частях • А также наложенных сингерцинских впадин и прогибов

Схема тектонического районирования Схема тектонического районирования

История геологического развития АС • I – до геосинклинальный мегаэтап: • 1 этап – История геологического развития АС • I – до геосинклинальный мегаэтап: • 1 этап – AR 2 этап – PR 1 • II – геосинклинальный мегаэтап: • 1 этап - RF 3 -V-S 1 -2 2 этап – D 2 -3 – P-T 1 • III – постгеосинклинальный мегаэтап: • 1 этап – T 2 -3 -J 1 2 этап – K-P

I – до геосинклинальный мегаэтап: 1 этап – AR 2 этап – PR 1 I – до геосинклинальный мегаэтап: 1 этап – AR 2 этап – PR 1 • 1. 1. Формирование протоконтинентальной коры в догеосинклинальных условиях • высокий тепловой поток • подвижность (пермобильность) структурно-вещественных «комплексов» (т. к. протокора – сейчас подобные условия на глубине 10 – 30 км) • 1. 2. Формирование протоконтинентальной коры в догеосинклинальных условиях • амфиболитовой стадии метаморфизма в PR 1 и зеленосланцевой в RF 1 -RF 2 • разнотипные формаций: осадочно-вулканогенные в Пртеросаяне и Хамардабане; осадочные и терригеннокарбонатные – на Сангиленской глыбе (PR 1) • Финальная складчатость и метаморфизм, воздействие гарнитоидов лишь перед RF 2 и (или) RF 3.

I – до геосинклинальный мегаэтап: 1 этап – AR 2 этап – PR 1 I – до геосинклинальный мегаэтап: 1 этап – AR 2 этап – PR 1 • Т. О. , по крайней мере в восточной части Алтае. Саянской области оканчательно сформировался тот гетерогенный метаморфический континентальный фундамент на котором вскоре после этого началось заложение стрктур Урало. Монгольского подвижного пояса.

II. 1. Деструкция континентальной коры (RF 3 V) идет дифференцированно: • А) Протеросаян – II. 1. Деструкция континентальной коры (RF 3 V) идет дифференцированно: • А) Протеросаян – авулканичный прогиб • Б) Тувино-Сев. Монгольская рифтоподобная впадина • В) Кембро-Саян – подводные извержения • Г) Западный Саян и Горный Алтай - до океанической коры

Палеотектоническая схема: поздний рифей-венд Палеотектоническая схема: поздний рифей-венд

Салаирское сжатие проявилось в «В» • В» – Кембросаян, Кузнецко-Катунская и Салаирская зоны. • Салаирское сжатие проявилось в «В» • В» – Кембросаян, Кузнецко-Катунская и Салаирская зоны. • Две последние частично погружались и в каледонский этап. • «Г» – Западный Саян, Горный Алтай – нет сжатия. Идет непрерывное погружение.

Салаирское сжатие • Общим для всех зон является смена типа осадконакопления: с вулканогенно-кремнисто-туффитокарбонатного на Салаирское сжатие • Общим для всех зон является смена типа осадконакопления: с вулканогенно-кремнисто-туффитокарбонатного на терригенные отложения (в позднем кембрии) – флишоидно (ранний силур) – молассоидные (поздний силур). • Обилие терригенного материала обусловлено резким возрастанием площади зон поднятия и размыва. Салаириды и каледониды (включая и зоны Горного и Рудного Алтая и Салаира) спаялись с досалаирскими массивами и складчатыми зонами на востоке Алтае Саянской области в единый гетерогенный консолидированный мегаблок, испытавший на рубеже S и D повсеместное поднятие.

II мегаэтап. Делится по эпохам деструкции земной коры на два этапа, а по эпохам II мегаэтап. Делится по эпохам деструкции земной коры на два этапа, а по эпохам складчатости и частичного отмирания г/с прогибов – на 3: • салаирская складчатость – пред поздним кембрием • каледонская - в позднем раннем силуре- начале позднего силура • герцинская - с начала раннего карбона и в P-T 1 • После салаирской складчатости следует амагматичная эпоха (поздн. Кембрий – ордовик)

II. 2. Повсеместная деструкция континентальной коры • На востоке Алтае-Саянской области – впадины по II. 2. Повсеместная деструкция континентальной коры • На востоке Алтае-Саянской области – впадины по разломам: Минусинская, Тувинская, Тоджинская. • На западе – регенерация г/с условий: Салаир, Ануйск-Чуйская зона, Горный и Рудный Алтай. В Иртышь-Зайсанской зоне – разрыв коры (Чара).

Палеотектоническая схема каледонид Палеотектоническая схема каледонид

Герцинский тектонический цикл • Наиболее отчетливая фаза сжатия – саурская (раннее визе): Горный и Герцинский тектонический цикл • Наиболее отчетливая фаза сжатия – саурская (раннее визе): Горный и Рудный Алтай, Салаир, Томь-Колыванская зона. • Последняя фаза сжатия – T 1 (? ). Тип складчатых структур усложняется с Запада на Восток, от шарьяжей до коробчатых форм.

Палеотектоническая схема герцинид Палеотектоническая схема герцинид

III. мегаэтап Характерны дифференцированные движения, разделяющие на два этап • В J 1 -2 III. мегаэтап Характерны дифференцированные движения, разделяющие на два этап • В J 1 -2 и N-Q –спокойное развитие территории прерывается эпохами дейтероорогенеза. • J 1 -2 – развитие впадин – унаследованных структур • N-Q – развитие рифтов и наложенных структур. Характерна повышенная сейсмичность. Дейтероорогенез!

Палеотектоническая схема мезозоид Палеотектоническая схема мезозоид

Палеотектоническая схема мезозоид (условные обозначения) Палеотектоническая схема мезозоид (условные обозначения)

Неотектонический подэтап • Формирование Зайсанской, Чуйской, Убсунурской, Тункинской впадин, заполненных неоген-четвертичными континентальным осадками, мощностью Неотектонический подэтап • Формирование Зайсанской, Чуйской, Убсунурской, Тункинской впадин, заполненных неоген-четвертичными континентальным осадками, мощностью до 1 -3 км. Подновление Тувинской, Тоджинской, Минусинских и других герцинских впадин наряду с интенсивным сводово-глыбовыми поднятиями Восточного Саяна, Сангилена, Западного Саяна и Горного Алтая, а так же излияния базальтов в самых восточных районах Алтае-Саянской области служат проявлением дейтероорогенеза, охватившем её в позднем кайнозое

Палеотектоническая схема в кайнозое Палеотектоническая схема в кайнозое

Полезные ископаемые • Комплекс основания: железные руды, флогопит, мрамор • Г/с комплекс: фосфориты, железные Полезные ископаемые • Комплекс основания: железные руды, флогопит, мрамор • Г/с комплекс: фосфориты, железные руды, бокситы • Орогенный комплекс: железные руды, никель, хромит, асбест, тальк, сульфиды свинца, меди, серебро, барит, вольфрам, молибден, уголь, бокситы

СТРУКТУРНЫЕ ЭЛЕМЕНТЫ СКЛАДЧАТЫХ ОБЛАСТЕЙ Структура складчатых областей многоярусна. Верхнему ярусу отвечает чехол молодой платформы СТРУКТУРНЫЕ ЭЛЕМЕНТЫ СКЛАДЧАТЫХ ОБЛАСТЕЙ Структура складчатых областей многоярусна. Верхнему ярусу отвечает чехол молодой платформы Второй от поверхности ярус образуют отрицательные структурные формы орогенного комплекса Третий — структуры складчатого геосинклинального комплекса, Четвертый – комплекс основания Каждому ярусу соответствует свой тип структур

Структурные элементы складчатых областей Структурные элементы складчатых областей

СТРУКТУРНЫЕ ЭЛЕМЕНТЫ СКЛАДЧАТЫХ ОБЛАСТЕЙ Верхнему ярусу отвечает чехол молодой платформы Второй от поверхности ярус СТРУКТУРНЫЕ ЭЛЕМЕНТЫ СКЛАДЧАТЫХ ОБЛАСТЕЙ Верхнему ярусу отвечает чехол молодой платформы Второй от поверхности ярус образуют отрицательные структурные формы орогенного комплекса

СТРУКТУРНЫЕ ЭЛЕМЕНТЫ СКЛАДЧАТЫХ ОБЛАСТЕЙ • Третий — структуры складчатого геосинклинального комплекса • Сн — СТРУКТУРНЫЕ ЭЛЕМЕНТЫ СКЛАДЧАТЫХ ОБЛАСТЕЙ • Третий — структуры складчатого геосинклинального комплекса • Сн — синклинорий; Ан — антиклинорий; • Пл. О — платформенная область; • Ск. О — скл область;

Рельеф г/с прогиба на начальной стадии развития • Пл. О — платформенная область; Гс. Рельеф г/с прогиба на начальной стадии развития • Пл. О — платформенная область; Гс. О — геосинклинальн ая область; • Гс — геосинклинальн ый прогиб; Га — геоантиклиналь ное поднятие См — массив срединный

Структурные формы разновозрастных комплексов складчатых об ластей. • • А — геологический разрез складчатой Структурные формы разновозрастных комплексов складчатых об ластей. • • А — геологический разрез складчатой области; Б — орогенный этап развития В — этап послегеосинклинального складкообразования; Г — этап геосинклинального прогибания и осадконакопления. 1 — чехол молодой платформы; 2 — орогенный структурный комплекс; 3 — геосинкли нальный комплекс в чехле срединного массива; 4 — геосинклинальный комплекс в прогибах и на поднятиях; 5 —комплекс основания; 6 — чехол древней платформы; 7 — фундамент древней платформы; 8 — интрузивные тела; 9 — офиолитовые зоны. ДПл — древняя платформа; МПл —молодая платформа; Пл. О — платформенная область; Ско — складчатая область; Гс. О — геосинклинальная область; КП — краевой прогиб; MB —межгорная впадина; ГП — горное поднятие (мегантиклинорий); Сн — синклино рий; ан — антиклинорий; См —срединный массив; Гс — геосинклинальный прогиб; Га — геоантиклинальное поднятие; ОРО — орогенная область

В тектоническом строении АС области выделяются 2 подобласти: • I - Кузнецко-Саяно-Тувинская с геосинкл. В тектоническом строении АС области выделяются 2 подобласти: • I - Кузнецко-Саяно-Тувинская с геосинкл. развитием до раннего силура • II – Салаиро-Алтайско-Иртышская с г/с развитием до позднего палеозоя • I. Главными элементами структуры КСТ являются: • Тувино-Северомонгольский остаточный срединный массив с досалаирским и частично с добайкальским фундаментом. • Кузнецко-Восточносаянская салаирская складчатая система • Западносаяно-Тувинская каледонская складчатая система

II. Главными элементами структуры САИ являются: (с востока на запад) • Кузнецкий герцинский краевой II. Главными элементами структуры САИ являются: (с востока на запад) • Кузнецкий герцинский краевой прогиб • Салаиро-Анюйско-Чуйская складчатая система (с салаиро-каледонско-раннегерцинским г/с этапом развития) • Горно-Алтайская складчатая система регенерированная на раннегерцинском этапе • Иртышь-Зайсанская складчатая система с 2 -мя зонами ранних и поздних герценид • Томь-Колыванская герцинская складчатая зона

Характеристика структур Кузнецко-Саяно-Тувинской подоб • 1. 1. Тувино-Северомонгольский остаточный срединный массив с досалаирскаи и Характеристика структур Кузнецко-Саяно-Тувинской подоб • 1. 1. Тувино-Северомонгольский остаточный срединный массив с досалаирскаи и частично с добайкальским фундаментом • J континентальная юра • RF 3 –C слабо метаморфизованные терригеннокарбонатные отложения • AR – RF 1 -2 слабо метаморфизованный фундамент • 1. 2. Кузнецко-Восточносаянская салаирская складчатая система • D-P наложенные сингерцинские впадины – Минусинские, на салаирском фундаменте • RF 3 – C складчатый г/с комплекс • AR – PR метаморфический фундамент

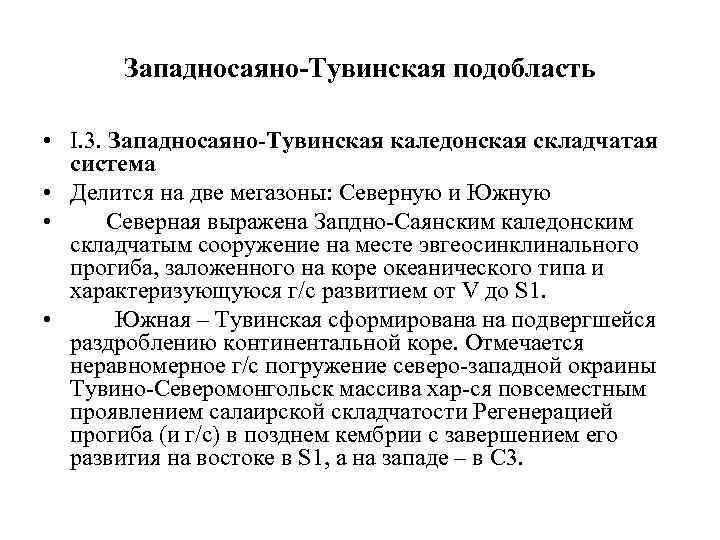

Западносаяно-Тувинская подобласть • I. 3. Западносаяно-Тувинская каледонская складчатая система • Делится на две мегазоны: Западносаяно-Тувинская подобласть • I. 3. Западносаяно-Тувинская каледонская складчатая система • Делится на две мегазоны: Северную и Южную • Северная выражена Запдно-Саянским каледонским складчатым сооружение на месте эвгеосинклинального прогиба, заложенного на коре океанического типа и характеризующуюся г/с развитием от V до S 1. • Южная – Тувинская сформирована на подвергшейся раздроблению континентальной коре. Отмечается неравномерное г/с погружение северо-западной окраины Тувино-Северомонгольск массива хар-ся повсеместным проявлением салаирской складчатости Регенерацией прогиба (и г/с) в позднем кембрии с завершением его развития на востоке в S 1, а на западе – в C 3.

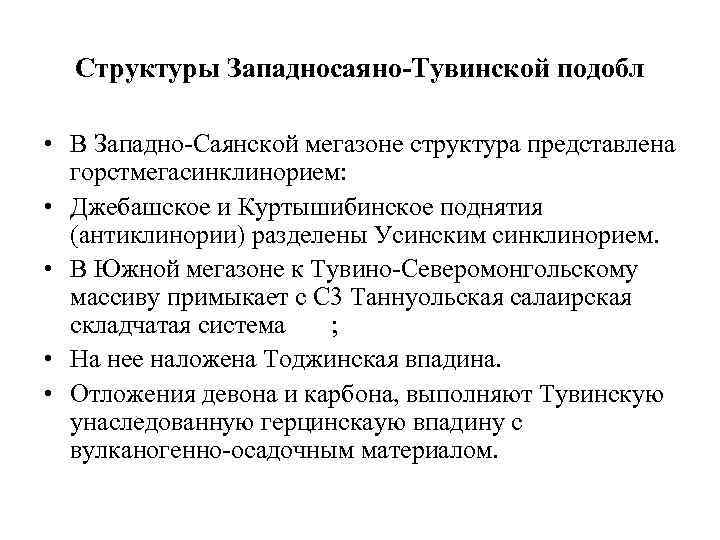

Структуры Западносаяно-Тувинской подобл • В Западно-Саянской мегазоне структура представлена горстмегасинклинорием: • Джебашское и Куртышибинское Структуры Западносаяно-Тувинской подобл • В Западно-Саянской мегазоне структура представлена горстмегасинклинорием: • Джебашское и Куртышибинское поднятия (антиклинории) разделены Усинским синклинорием. • В Южной мегазоне к Тувино-Северомонгольскому массиву примыкает с С 3 Таннуольская салаирская складчатая система ; • На нее наложена Тоджинская впадина. • Отложения девона и карбона, выполняют Тувинскую унаследованную герцинскаую впадину с вулканогенно-осадочным материалом.

Разрез через центральную часть Тувинского прогиба Разрез через центральную часть Тувинского прогиба

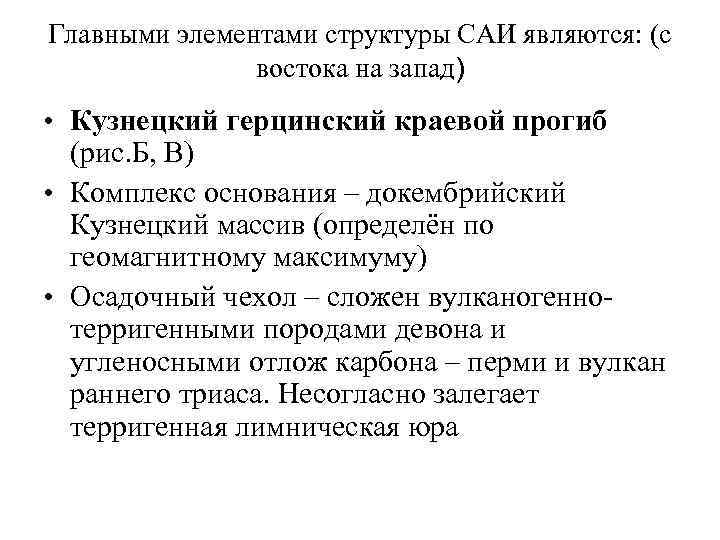

Главными элементами структуры САИ являются: (с востока на запад) • Кузнецкий герцинский краевой прогиб Главными элементами структуры САИ являются: (с востока на запад) • Кузнецкий герцинский краевой прогиб (рис. Б, В) • Комплекс основания – докембрийский Кузнецкий массив (определён по геомагнитному максимуму) • Осадочный чехол – сложен вулканогеннотерригенными породами девона и угленосными отлож карбона – перми и вулкан раннего триаса. Несогласно залегает терригенная лимническая юра

Разрез через южную часть Кузнецкого прогиба Разрез через южную часть Кузнецкого прогиба

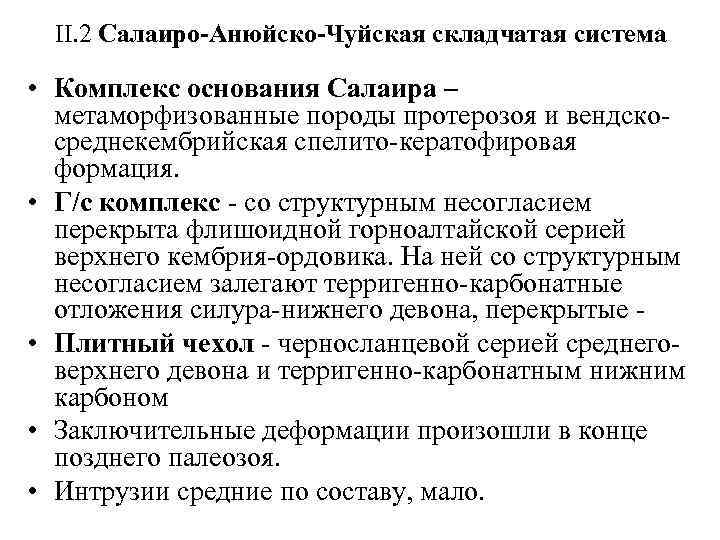

II. 2 Салаиро-Анюйско-Чуйская складчатая система • Комплекс основания Салаира – метаморфизованные породы протерозоя и II. 2 Салаиро-Анюйско-Чуйская складчатая система • Комплекс основания Салаира – метаморфизованные породы протерозоя и вендскосреднекембрийская спелито-кератофировая формация. • Г/с комплекс - со структурным несогласием перекрыта флишоидной горноалтайской серией верхнего кембрия-ордовика. На ней со структурным несогласием залегают терригенно-карбонатные отложения силура-нижнего девона, перекрытые • Плитный чехол - черносланцевой серией среднеговерхнего девона и терригенно-карбонатным нижним карбоном • Заключительные деформации произошли в конце позднего палеозоя. • Интрузии средние по составу, мало.

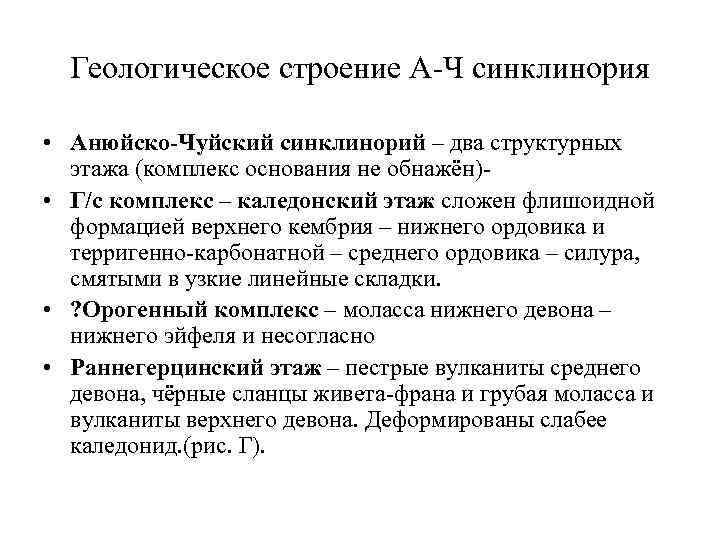

Геологическое строение А-Ч синклинория • Анюйско-Чуйский синклинорий – два структурных этажа (комплекс основания не Геологическое строение А-Ч синклинория • Анюйско-Чуйский синклинорий – два структурных этажа (комплекс основания не обнажён) • Г/с комплекс – каледонский этаж сложен флишоидной формацией верхнего кембрия – нижнего ордовика и терригенно-карбонатной – среднего ордовика – силура, смятыми в узкие линейные складки. • ? Орогенный комплекс – моласса нижнего девона – нижнего эйфеля и несогласно • Раннегерцинский этаж – пестрые вулканиты среднего девона, чёрные сланцы живета-франа и грубая моласса и вулканиты верхнего девона. Деформированы слабее каледонид. (рис. Г).

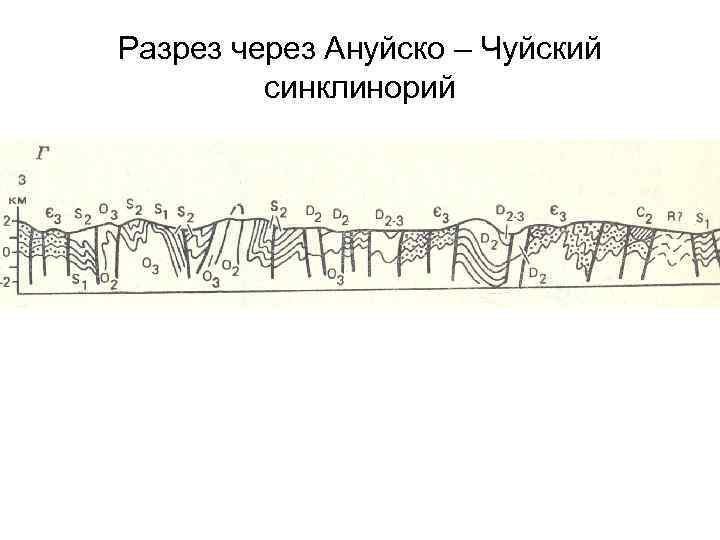

Разрез через Ануйско – Чуйский синклинорий Разрез через Ануйско – Чуйский синклинорий

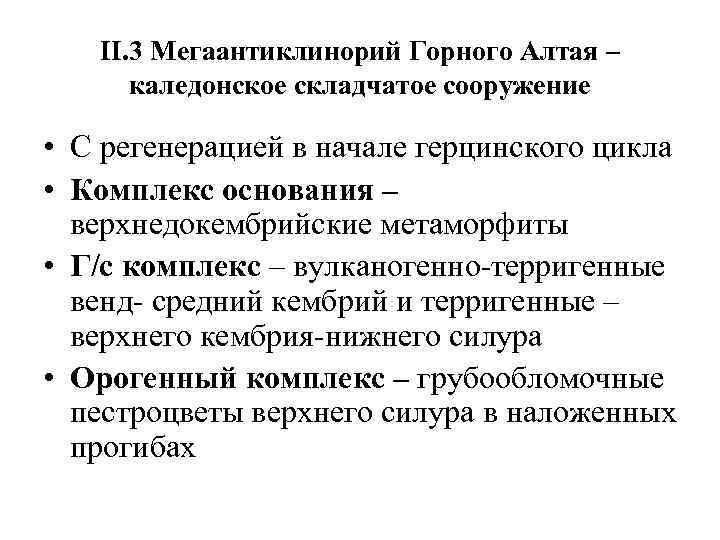

II. 3 Мегаантиклинорий Горного Алтая – каледонское складчатое сооружение • С регенерацией в начале II. 3 Мегаантиклинорий Горного Алтая – каледонское складчатое сооружение • С регенерацией в начале герцинского цикла • Комплекс основания – верхнедокембрийские метаморфиты • Г/с комплекс – вулканогенно-терригенные венд- средний кембрий и терригенные – верхнего кембрия-нижнего силура • Орогенный комплекс – грубообломочные пестроцветы верхнего силура в наложенных прогибах

II. 3 Мегаантиклинорий Горного Алтая – заключительная история развития • В начале герцинского цикла II. 3 Мегаантиклинорий Горного Алтая – заключительная история развития • В начале герцинского цикла – разбит разломами и погруженные блоки выполнены вулканогенными и терригенными толщами среднего-верхнего девона, представляют собой наложенные впадины. • Все структуры прорваны гранитными батолитами каменноугольного и пермского времени.

Схематизированный разрез через юго западный Алтай (Горно Алтайская зона) Схематизированный разрез через юго западный Алтай (Горно Алтайская зона)

II. 4 Иртышь-Зайсанская складчатая система с 2 мя зонами ранних и поздних герценид • II. 4 Иртышь-Зайсанская складчатая система с 2 мя зонами ранних и поздних герценид • Мегазона Рудного Алтая – (рис. Д) • Комплекс основания – метаморфиты ордовика и силура, прорваны батолитами девонских гранитоидов; • Г/с комплекс – вулканогенно-терригенные породы среднего девона – карбона с несогласным залеганием живета. Смяты саурской складчатостью. Наложенные мульды с породами ср крбона-нижней перми. Прорваны многочисленными батолитами каменноугольного (змеиногорского) и премского (калбинского) комплексов.

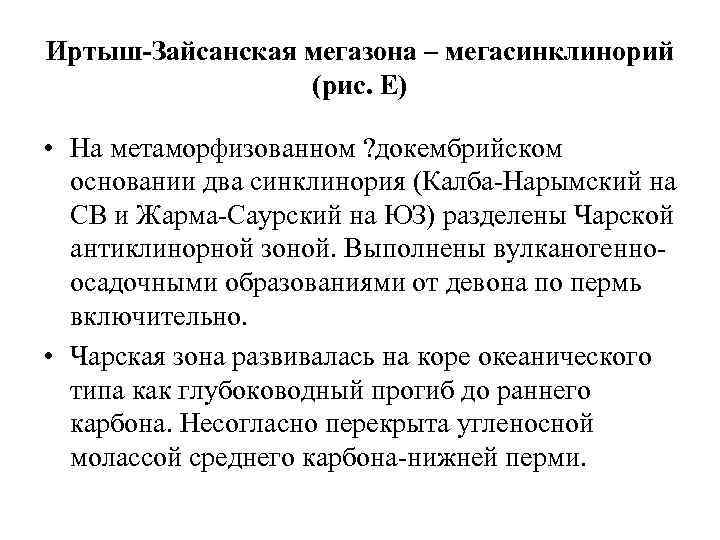

Иртыш-Зайсанская мегазона – мегасинклинорий (рис. Е) • На метаморфизованном ? докембрийском основании два синклинория Иртыш-Зайсанская мегазона – мегасинклинорий (рис. Е) • На метаморфизованном ? докембрийском основании два синклинория (Калба-Нарымский на СВ и Жарма-Саурский на ЮЗ) разделены Чарской антиклинорной зоной. Выполнены вулканогенноосадочными образованиями от девона по пермь включительно. • Чарская зона развивалась на коре океанического типа как глубоководный прогиб до раннего карбона. Несогласно перекрыта угленосной молассой среднего карбона-нижней перми.

Схематизированный разрез через юго западный Алтай (Иртыш Зайсанская зона) Схематизированный разрез через юго западный Алтай (Иртыш Зайсанская зона)

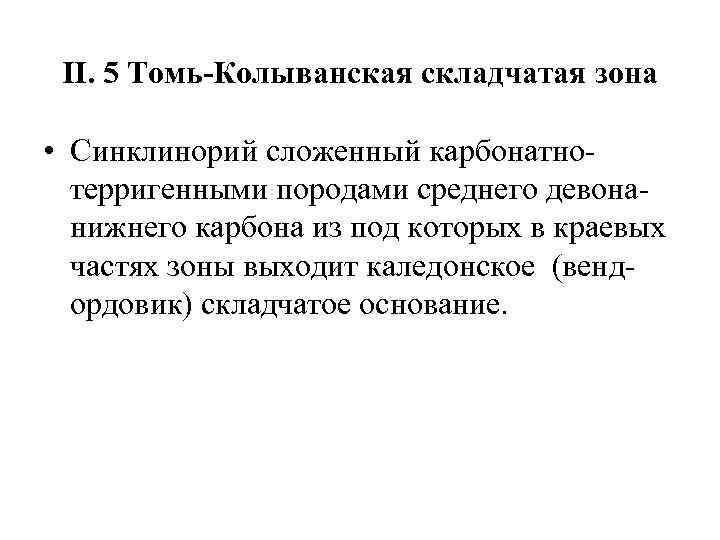

II. 5 Томь-Колыванская складчатая зона • Синклинорий сложенный карбонатнотерригенными породами среднего девонанижнего карбона из II. 5 Томь-Колыванская складчатая зона • Синклинорий сложенный карбонатнотерригенными породами среднего девонанижнего карбона из под которых в краевых частях зоны выходит каледонское (вендордовик) складчатое основание.

Разрез через северную часть Кузнецкого прогиба и Томь Колыванскую зону Разрез через северную часть Кузнецкого прогиба и Томь Колыванскую зону
