АЛМАТИНСКИЙ ФИЛИАЛ РЕСПУБЛИКАНСКОГО ГОСУДАРСТВЕННОГО ПРЕДПРИЯТИЯ на праве хозяйственного ведения «КАЗВОДХОЗ» КВР МСХ РК Су – тіршілік көзі Вода – источник жизни
Схема водохозяйственных объектов Алматинского филиала РГП «Казводхоз» Кураксуский гидроузел на р. Аксу 2 Водозаборная плотина на р. Тентек Нижне-Аксуский гидроузел на р. Аксу Водохранилище Акешки Водохранилище Алмалы Водохранилище Ащыбулак Верхне-Аксуский гидроузел на р. Аксу Водозаборный гидроузел на р. Буйен Водохранилище Кызылагаш Водозаборная плотина на р. Каратал Водозаборная плотина на р. Коксу Объединенный гидроузел Достык на р. Хоргос Водозаборный гидроузел на р. Тышкан Водозаборный гидроузел на р. Усек На балансе Алматинского филиала РГП «Казводхоз» имеется 609, 9 км магистральных каналов, 9 головных гидроузлов и плотин, 4 водохранилища проектной емкостью 12, 5 млн. м 3, которые обеспечивают водой 128, 38 тыс. га орошаемых земель Алакольского, Аксуского, Коксуского, Каратальского, Ескельдинского и Панфиловского районов. Водозаборный гидроузел на р. Барахудзир

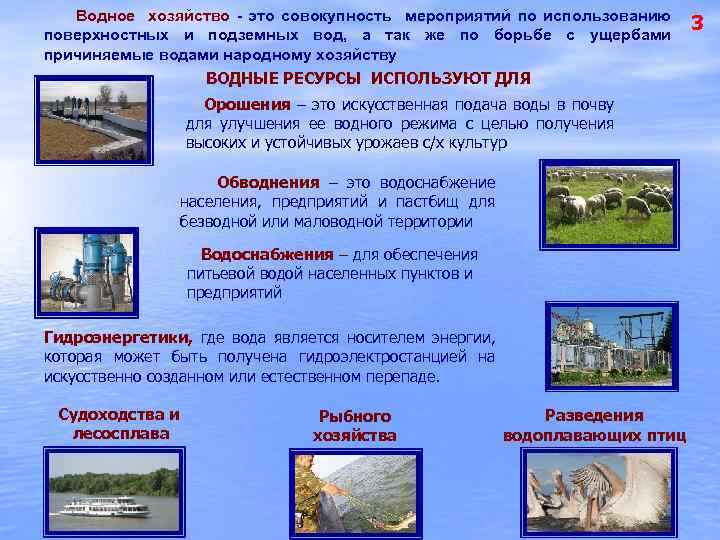

Водное хозяйство - это совокупность мероприятий по использованию поверхностных и подземных вод, а так же по борьбе с ущербами причиняемые водами народному хозяйству ВОДНЫЕ РЕСУРСЫ ИСПОЛЬЗУЮТ ДЛЯ Орошения – это искусственная подача воды в почву для улучшения ее водного режима с целью получения высоких и устойчивых урожаев с/х культур Обводнения – это водоснабжение населения, предприятий и пастбищ для безводной или маловодной территории Водоснабжения – для обеспечения питьевой водой населенных пунктов и предприятий Гидроэнергетики, где вода является носителем энергии, которая может быть получена гидроэлектростанцией на искусственно созданном или естественном перепаде. Судоходства и лесосплава Рыбного хозяйства Разведения водоплавающих птиц 3
4 ТИПЫ РЕК горные смешанные равнинные степные

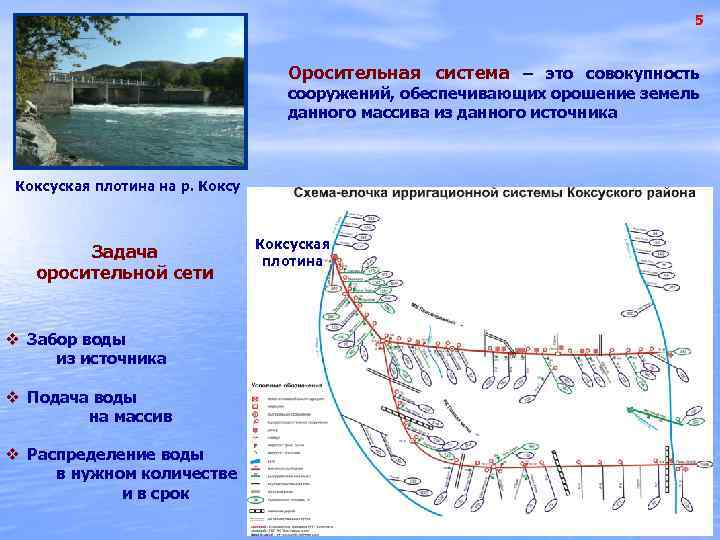

5 Оросительная система – это совокупность сооружений, обеспечивающих орошение земель данного массива из данного источника Коксуская плотина на р. Коксу Задача оросительной сети v Забор воды из источника v Подача воды на массив v Распределение воды в нужном количестве и в срок Коксуская плотина
МЕЛИОРАЦИЯ – это наука по улучшению природных условий земель 6 Способы орошения v Поверхностное по полосам по бороздам затоплением v Дождевание – полив при помощи дождевальных агрегатов (капли более крупные) v Капельное – медленная и длительная подача воды в корнеобитаемую зону растений в течение всей вегетации v аэрозольное – полив при помощи аппаратов (капли мельчайшие в виде тумана) v Подземное орошение (субирригация) основано на регулировании глубины залегания грунтовых вод

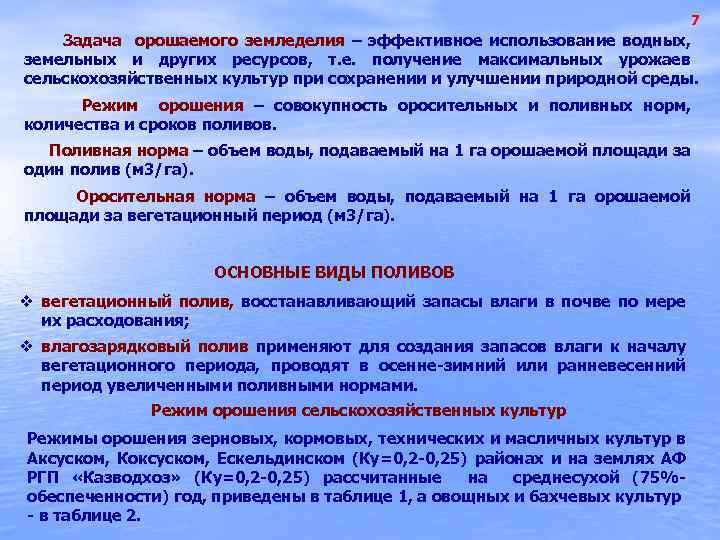

7 Задача орошаемого земледелия – эффективное использование водных, земельных и других ресурсов, т. е. получение максимальных урожаев сельскохозяйственных культур при сохранении и улучшении природной среды. Режим орошения – совокупность оросительных и поливных норм, количества и сроков поливов. Поливная норма – объем воды, подаваемый на 1 га орошаемой площади за один полив (м 3/га). Оросительная норма – объем воды, подаваемый на 1 га орошаемой площади за вегетационный период (м 3/га). ОСНОВНЫЕ ВИДЫ ПОЛИВОВ v вегетационный полив, восстанавливающий запасы влаги в почве по мере их расходования; v влагозарядковый полив применяют для создания запасов влаги к началу вегетационного периода, проводят в осенне-зимний или ранневесенний период увеличенными поливными нормами. Режим орошения сельскохозяйственных культур Режимы орошения зерновых, кормовых, технических и масличных культур в Аксуском, Коксуском, Ескельдинском (Ку=0, 2 -0, 25) районах и на землях АФ РГП «Казводхоз» (Ку=0, 2 -0, 25) рассчитанные на среднесухой (75%- обеспеченности) год, приведены в таблице 1, а овощных и бахчевых культур - в таблице 2.
Таблица 1 - Режимы орошения зерновых, кормовых, технических и масличных культур Вегетационные поливы Орошаемые культуры поливные нормы, кол-во ориент. дата 1 го межполивной период, дни м 3/га поливов полива Озимая пшеница 800 -1000 2 -3 22. 04 800 -1000 3 -4 5. 05 12 -25 Яровой ячмень 800 -1000 5 -6 10. 05 14 -20 Кукуруза на зерно 800 -1000 4 -5 20. 05 13 -18 Кукуруза на силос 800 -1000 900 -1100 6 -7 15. 05 12 -17 6 -7 27. 04 14 -19 Многолетние травы 800 -900 5 -6 20. 05 18 -22 Подсолнечник 700 -800 6 -7 20. 05 13 -18 Картофель 700 -800 6 -7 20. 05 13 -18 Соя 700 -800 6 -7 20. 05 10 -15 Бахчевые культуры 700 -800 5 -6 15. 05 17 -22 Сафлор 700 -800 3 -4 20. 05 20 -25 Сады 800 -900 6 -7 25. 05 15 -20 900 -1100 4 -5 1. 06 4 -5 500 -700 10 -12 15. 05 Примечание 25 -40 Яровая пшеница 8 10 -12 Сахарная свекла Лесополосы Приусадебные участки Таблица 2 – Режим орошения овощных культур Число поливов Поливная норма, м 3/га Культура в весенний период проводится влагозарядковый полив нормой 1000 м 3/га Сроки поливов посадочных Капуста ранняя, посадка рассадой Капуста поздняя, посадка рассадой Помидоры, посадка рассадой Огурцы ранние Свекла столовая, морковь Перец сладкий, баклажаны, посадка рассадой вегетационных посадоч. поливов вегетац. поливов посадочных 2 8 -10 400 -550 500 -600 с 5 по 15. 04 2 10 -12 400 -550 500 -600 с 10 по 15. 06 2 8 -10 400 -550 550 -600 с 5 по 15. 05 - 8 -12 - 400 -500 - - 7 -9 - 700 -900 - 2 10 -12 400 -550 550 -650 с 1 по 10. 05 вегетационных с 20 - 25. 04 через 5 -8 дней с 20 -25. 06 через 5 -8 дней с 20. 05 через 8 -12 дней с 10 -20. 05 через 5 -8 дней с 10 -20. 05 через 8 -12 дней с 15 -20. 05 через 6 -9 дней

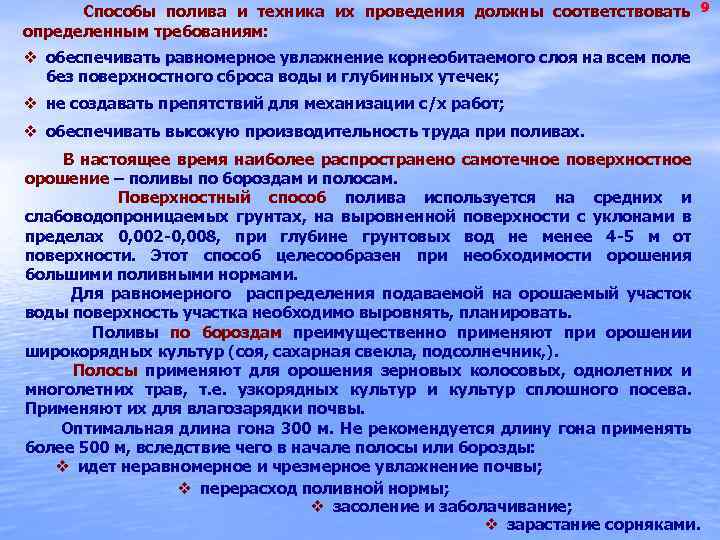

Способы полива и техника их проведения должны соответствовать 9 определенным требованиям: v обеспечивать равномерное увлажнение корнеобитаемого слоя на всем поле без поверхностного сброса воды и глубинных утечек; v не создавать препятствий для механизации с/х работ; v обеспечивать высокую производительность труда при поливах. В настоящее время наиболее распространено самотечное поверхностное орошение – поливы по бороздам и полосам. Поверхностный способ полива используется на средних и слабоводопроницаемых грунтах, на выровненной поверхности с уклонами в пределах 0, 002 -0, 008, при глубине грунтовых вод не менее 4 -5 м от поверхности. Этот способ целесообразен при необходимости орошения большими поливными нормами. Для равномерного распределения подаваемой на орошаемый участок воды поверхность участка необходимо выровнять, планировать. Поливы по бороздам преимущественно применяют при орошении широкорядных культур (соя, сахарная свекла, подсолнечник, ). Полосы применяют для орошения зерновых колосовых, однолетних и многолетних трав, т. е. узкорядных культур и культур сплошного посева. Применяют их для влагозарядки почвы. Оптимальная длина гона 300 м. Не рекомендуется длину гона применять более 500 м, вследствие чего в начале полосы или борозды: v идет неравномерное и чрезмерное увлажнение почвы; v перерасход поливной нормы; v засоление и заболачивание; v зарастание сорняками.

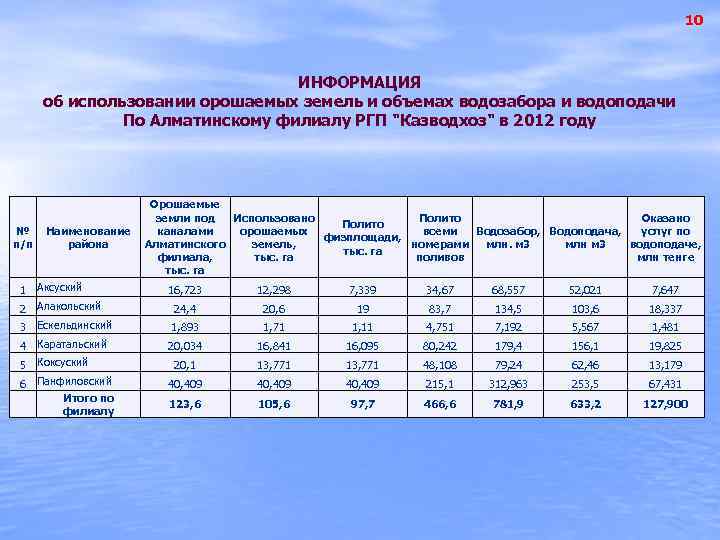

10 ИНФОРМАЦИЯ об использовании орошаемых земель и объемах водозабора и водоподачи По Алматинскому филиалу РГП "Казводхоз" в 2012 году № п/п Орошаемые Полито Оказано земли под Использовано Полито Наименование орошаемых всеми Водозабор, Водоподача, услуг по каналами физплощади, района земель, номерами млн. м 3 млн м 3 водоподаче, Алматинского тыс. га филиала, тыс. га поливов млн тенге тыс. га 1 Аксуский 2 Алакольский 16, 723 12, 298 7, 339 34, 67 68, 557 52, 021 7, 647 24, 4 20, 6 19 83, 7 134, 5 103, 6 18, 337 3 Ескельдинский 4 Каратальский 1, 893 1, 71 1, 11 4, 751 7, 192 5, 567 1, 481 20, 034 16, 841 16, 095 80, 242 179, 4 156, 1 19, 825 20, 1 13, 771 48, 108 79, 24 62, 46 13, 179 40, 409 215, 1 312, 963 253, 5 67, 431 123, 6 105, 6 97, 7 466, 6 781, 9 633, 2 127, 900 5 Коксуский 6 Панфиловский Итого по филиалу
10 Разрешение на специальное водопользование Право специального водопользования возникает с момента получения разрешения, выданного в порядке, установленном в Водном Кодексе РК (ст. 66). Разрешение на специальное водопользование является документом, удостоверяющим право его владельца на осуществление конкретного вида специального водопользования

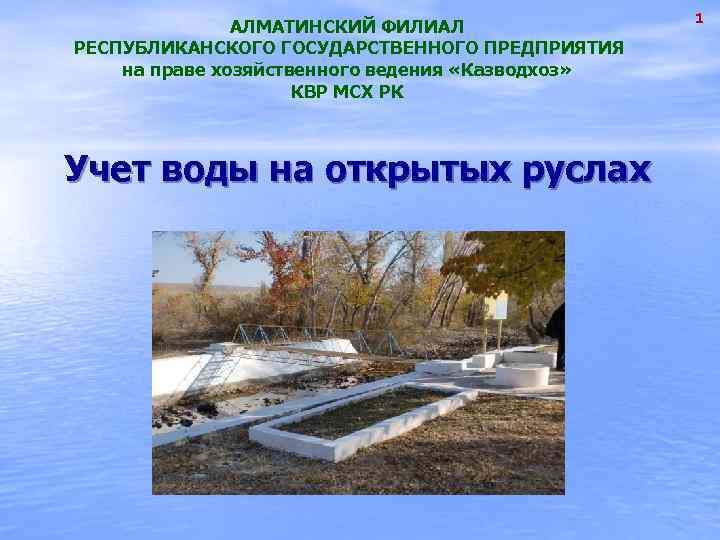

АЛМАТИНСКИЙ ФИЛИАЛ РЕСПУБЛИКАНСКОГО ГОСУДАРСТВЕННОГО ПРЕДПРИЯТИЯ на праве хозяйственного ведения «Казводхоз» КВР МСХ РК Учет воды на открытых руслах 1

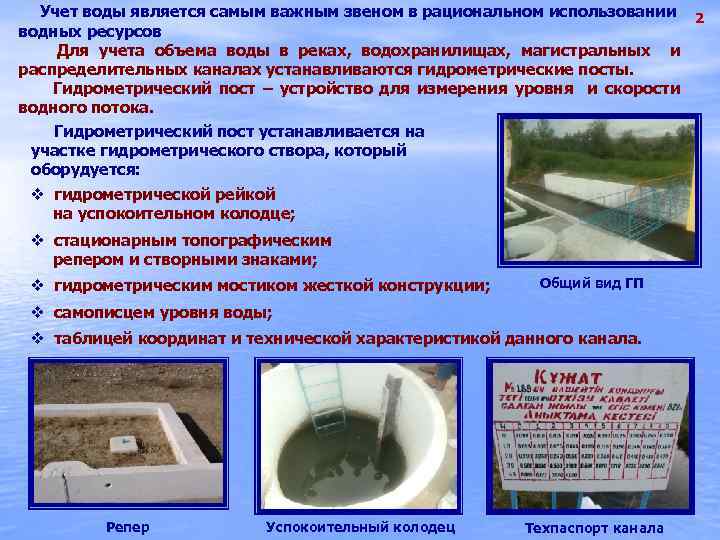

Учет воды является самым важным звеном в рациональном использовании 2 водных ресурсов Для учета объема воды в реках, водохранилищах, магистральных и распределительных каналах устанавливаются гидрометрические посты. Гидрометрический пост – устройство для измерения уровня и скорости водного потока. Гидрометрический пост устанавливается на участке гидрометрического створа, который оборудуется: v гидрометрической рейкой на успокоительном колодце; v стационарным топографическим репером и створными знаками; v гидрометрическим мостиком жесткой конструкции; Общий вид ГП v самописцем уровня воды; v таблицей координат и технической характеристикой данного канала. Репер Успокоительный колодец Техпаспорт канала

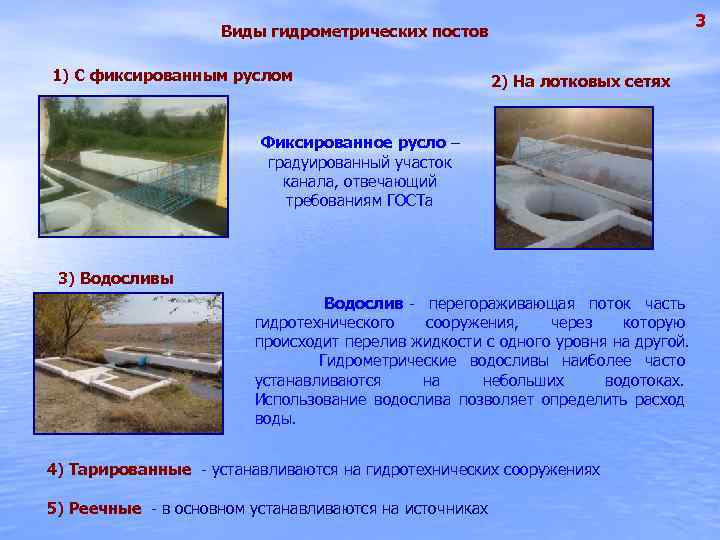

3 Виды гидрометрических постов 1) С фиксированным руслом 2) На лотковых сетях Фиксированное русло – градуированный участок канала, отвечающий требованиям ГОСТа 3) Водосливы Водослив - перегораживающая поток часть гидротехнического сооружения, через которую происходит перелив жидкости с одного уровня на другой. Гидрометрические водосливы наиболее часто устанавливаются на небольших водотоках. Использование водослива позволяет определить расход воды. 4) Тарированные - устанавливаются на гидротехнических сооружениях 5) Реечные - в основном устанавливаются на источниках
4
5 Гидрометрическая штанга ГР-56 м является вспомогательным оборудованием для установки гидрометрической вертушки. Служит для измерения глубины водотока. Длина оцифрованной штанги до 4, 0 м.
Расход воды на гидропостах определяется методом скорость-площадь с помощью 6 гидрометрической вертушки. Гидрометрическая вертушка – измеритель скорости течения водного потока. Принцип действия которого основан на наличии связи между скоростью вращения лопастного винта вертушки и скоростью набегающего потока воды. Виды гидрометрических вертушек: 1) ГР-21 м Состоит из корпуса, ходовой части с контактным механизмом и лопастным винтом, хвостового оперения и сигнального устройства. При проведении измерений вертушка крепится на гидрометрической штанге. Диаметр лопастного винта - 120 мм. Диапазон измерения скорости от 0, 05 – 6, 00 м/с. 2) ГМЦМ-1 Гидрометрическая микровертушка Высокоточный портативный переносной измеритель скорости течения воды на малых водотоках. Диаметр сменных лопастных винтов 15 и 25 мм. Применяется на каналах, лотках и самотечных трубах. Диапазон измерения скорости от 0, 03 до 3, 50 м/с Преимущества – скорость потока высчитывается автоматически и выводится на табло.
Для измерения уровня воды на каналах применяют водомерные рейки и уровнемеры, которые допускаются к эксплуатации после поверки в Госстандарте. Водомерная рейка служит для измерения колебаний горизонта воды на каналах. Водомерные рейки: v стационарные (деревянные, металлические) v переносные (алюминиевые) Деревянная рейка Металлическая рейка Переносная водомерная рейка 7

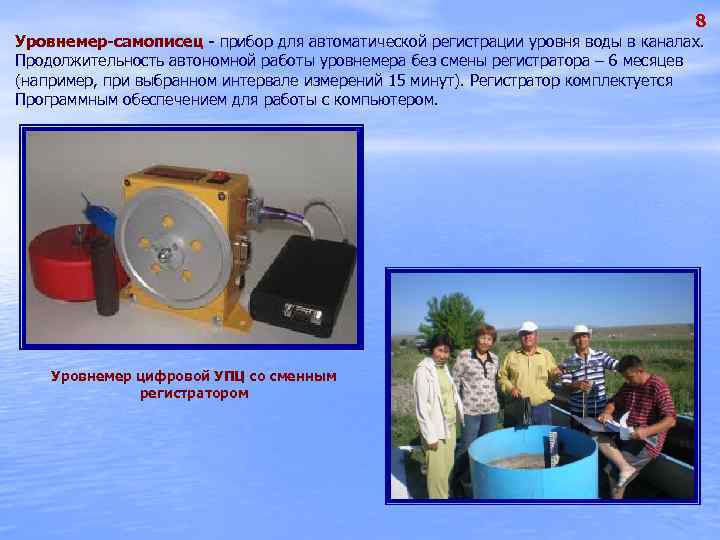

8 Уровнемер-самописец - прибор для автоматической регистрации уровня воды в каналах. Продолжительность автономной работы уровнемера без смены регистратора – 6 месяцев (например, при выбранном интервале измерений 15 минут). Регистратор комплектуется Программным обеспечением для работы с компьютером. Уровнемер цифровой УПЦ со сменным регистратором

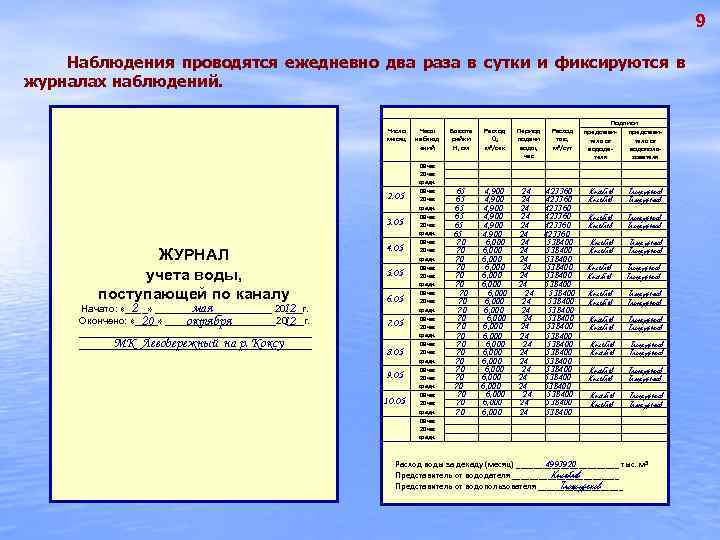

9 Наблюдения проводятся ежедневно два раза в сутки и фиксируются в журналах наблюдений. Число месяц 2. 05 3. 05 ЖУРНАЛ учета воды, поступающей по каналу Начато: «____» ___________ 20___г. 2 мая 12 Окончено: «____» __________20___г. 20 октября 12 _____________________ МК Левобережный на р. Коксу _____________________ 4. 05 5. 05 6. 05 7. 05 8. 05 9. 05 10. 05 Часы наблюд ений Высота рейки H, см Расход Q, м 3/сек 08 час 20 час средн. 65 65 65 70 70 70 70 70 70 4, 900 4, 900 6, 000 6, 000 6, 000 6, 000 6, 000 6, 000 Период подачи воды, час Расход тыс, м 3/сут 24 423360 24 423360 24 518400 24 518400 24 518400 24 518400 24 518400 24 518400 Подписи представитель от вододаводопольтеля зователя Кисебаев Кисебаев Тасжуреков Тасжуреков Кисебаев Кисебаев Тасжуреков Тасжуреков Кисебаев Тасжуреков Расход воды за декаду (месяц) ____________ тыс. м 3 4993920 Кисебаев Представитель от вододателя ____________ Представитель от водопользователя __________ Тасжуреков

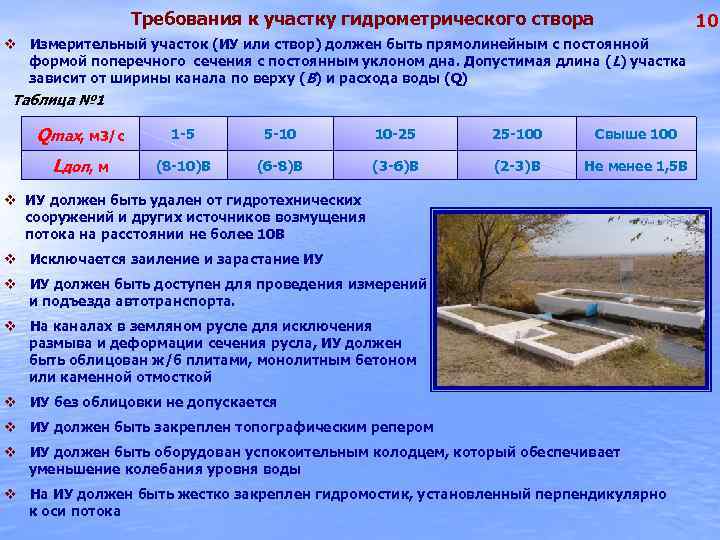

Требования к участку гидрометрического створа 10 v Измерительный участок (ИУ или створ) должен быть прямолинейным с постоянной формой поперечного сечения с постоянным уклоном дна. Допустимая длина ( L) участка зависит от ширины канала по верху (В) и расхода воды (Q) Таблица № 1 Qmax, м 3/с 1 -5 5 -10 10 -25 25 -100 Свыше 100 Lдоп, м (8 -10)В (6 -8)В (3 -6)В (2 -3)В Не менее 1, 5 В v ИУ должен быть удален от гидротехнических сооружений и других источников возмущения потока на расстоянии не более 10 В v Исключается заиление и зарастание ИУ v ИУ должен быть доступен для проведения измерений и подъезда автотранспорта. v На каналах в земляном русле для исключения размыва и деформации сечения русла, ИУ должен быть облицован ж/б плитами, монолитным бетоном или каменной отмосткой v ИУ без облицовки не допускается v ИУ должен быть закреплен топографическим репером v ИУ должен быть оборудован успокоительным колодцем, который обеспечивает уменьшение колебания уровня воды v На ИУ должен быть жестко закреплен гидромостик, установленный перпендикулярно к оси потока
Перед подачей воды на каналы проводят геодезические съемки для установления высотного положения характерных точек сечения канала. 11 К проведению геодезической съемки допускаются: Ø нивелиры 3 класса; Ø нивелирная рейка; Ø измерительные рулетки. После проведения геодезических съемок проводим камеральные работы, согласно данной нивелировке: Ø поперечные профили; Ø продольные профили. Разбивка скоростных вертикалей зависит от ширины канала по дну и ее пропускной способности. Таблица № 2 Ширина канала по дну, м Максимальное расстояние между скоростными вертикалями, м До 2, 0 0, 20 -0, 25 25, 0 -50, 0 2, 5 -5, 0 2, 0 -5, 0 0, 25 -0, 50 50, 0 -100, 0 5, 0 -10, 0 0, 50 -1, 00 100, 0 -200, 0 10, 0 -15, 0 10, 0 -25, 0 1, 00 -2, 50 Более 200, 0 15, 0 -20, 0

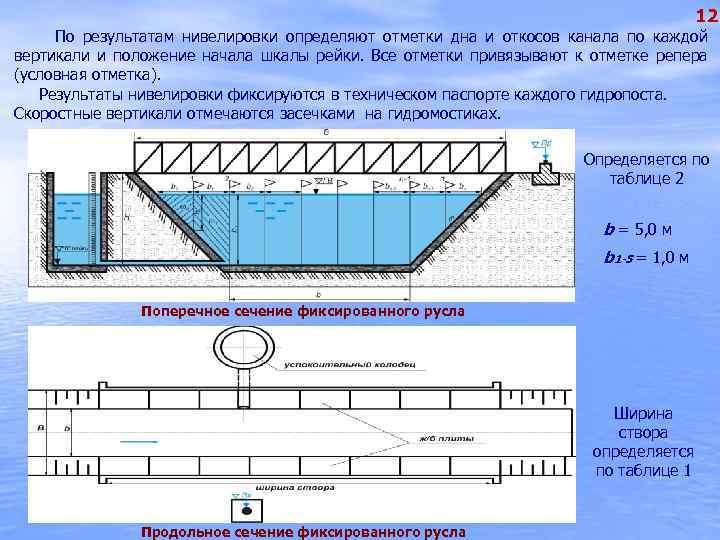

12 По результатам нивелировки определяют отметки дна и откосов канала по каждой вертикали и положение начала шкалы рейки. Все отметки привязывают к отметке репера (условная отметка). Результаты нивелировки фиксируются в техническом паспорте каждого гидропоста. Скоростные вертикали отмечаются засечками на гидромостиках. Определяется по таблице 2 b = 5, 0 м b 1 -5 = 1, 0 м Поперечное сечение фиксированного русла Ширина створа определяется по таблице 1 Продольное сечение фиксированного русла

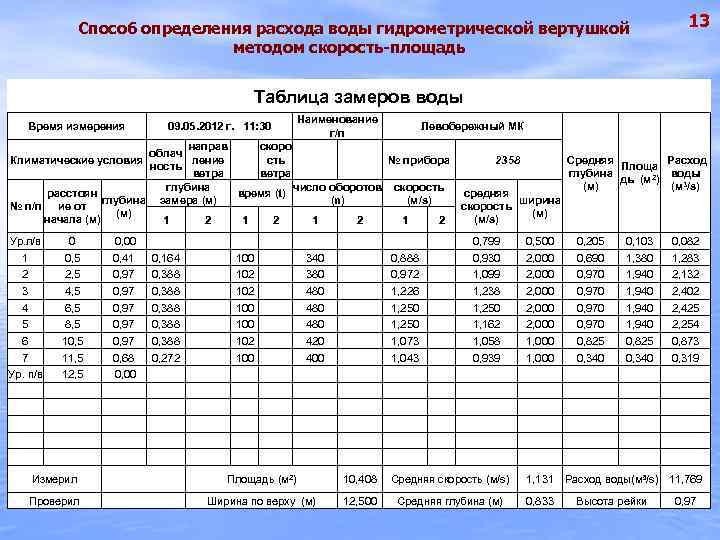

13 Способ определения расхода воды гидрометрической вертушкой методом скорость-площадь Таблица замеров воды Время измерения Наименование г/п 09. 05. 2012 г. 11: 30 Левобережный МК направ скоро облач ление сть № прибора ность ветра глубина число оборотов скорость расстоян время (t) глубина замера (м) (n) (м/s) № п/п ие от (м) начала (м) 1 2 1 2 Климатические условия 2358 средняя ширина скорость (м) (м/s) Средняя Расход Площа глубина воды дь (м 2) (м 3/s) Ур. л/в 0 0, 00 0, 799 0, 500 0, 205 0, 103 0, 082 1 0, 5 0, 41 0, 164 100 340 0, 888 0, 930 2, 000 0, 690 1, 380 1, 283 2 2, 5 0, 97 0, 388 102 380 0, 972 1, 099 2, 000 0, 970 1, 940 2, 132 3 4, 5 0, 97 0, 388 102 480 1, 226 1, 238 2, 000 0, 970 1, 940 2, 402 4 6, 5 0, 97 0, 388 100 480 1, 250 2, 000 0, 970 1, 940 2, 425 5 8, 5 0, 97 0, 388 100 480 1, 250 1, 162 2, 000 0, 970 1, 940 2, 254 6 10, 5 0, 97 0, 388 102 420 1, 073 1, 058 1, 000 0, 825 0, 873 7 11, 5 0, 68 0, 272 100 400 1, 043 0, 939 1, 000 0, 340 0, 319 Ур. п/в 12, 5 0, 00 Измерил Площадь (м 2) 10, 408 Средняя скорость (м/s) Проверил Ширина по верху (м) 12, 500 Средняя глубина (м) 1, 131 Расход воды(м 3/s) 11, 769 0, 833 Высота рейки 0, 97

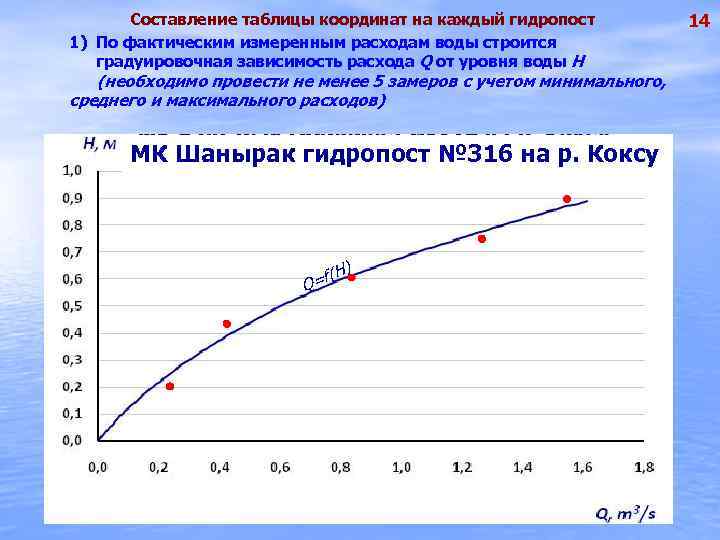

Составление таблицы координат на каждый гидропост 1) По фактическим измеренным расходам воды строится градуировочная зависимость расхода Q от уровня воды H (необходимо провести не менее 5 замеров с учетом минимального, среднего и максимального расходов) МК Шанырак гидропост № 316 на р. Коксу H) f( Q= 14

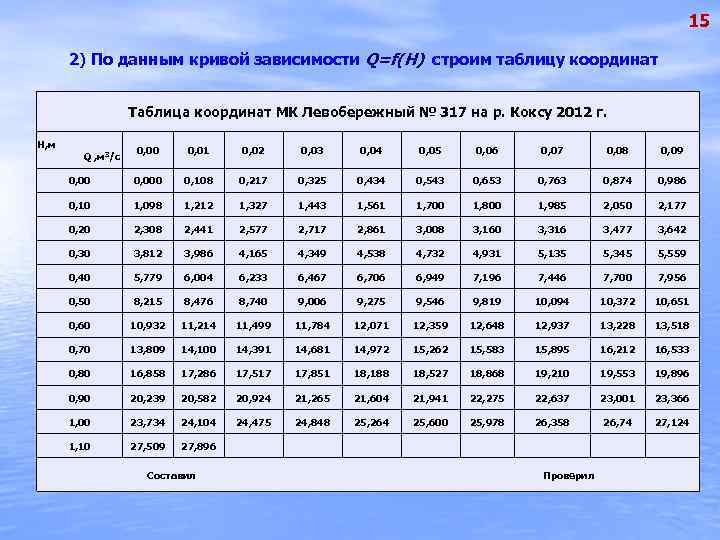

15 2) По данным кривой зависимости Q=f(H) строим таблицу координат Таблица координат МК Левобережный № 317 на р. Коксу 2012 г. H, м Q , м 3/с 0, 00 0, 01 0, 02 0, 03 0, 04 0, 05 0, 06 0, 07 0, 08 0, 09 0, 000 0, 108 0, 217 0, 325 0, 434 0, 543 0, 653 0, 763 0, 874 0, 986 0, 10 1, 098 1, 212 1, 327 1, 443 1, 561 1, 700 1, 800 1, 985 2, 050 2, 177 0, 20 2, 308 2, 441 2, 577 2, 717 2, 861 3, 008 3, 160 3, 316 3, 477 3, 642 0, 30 3, 812 3, 986 4, 165 4, 349 4, 538 4, 732 4, 931 5, 135 5, 345 5, 559 0, 40 5, 779 6, 004 6, 233 6, 467 6, 706 6, 949 7, 196 7, 446 7, 700 7, 956 0, 50 8, 215 8, 476 8, 740 9, 006 9, 275 9, 546 9, 819 10, 094 10, 372 10, 651 0, 60 10, 932 11, 214 11, 499 11, 784 12, 071 12, 359 12, 648 12, 937 13, 228 13, 518 0, 70 13, 809 14, 100 14, 391 14, 681 14, 972 15, 262 15, 583 15, 895 16, 212 16, 533 0, 80 16, 858 17, 286 17, 517 17, 851 18, 188 18, 527 18, 868 19, 210 19, 553 19, 896 0, 90 20, 239 20, 582 20, 924 21, 265 21, 604 21, 941 22, 275 22, 637 23, 001 23, 366 1, 00 23, 734 24, 104 24, 475 24, 848 25, 264 25, 600 25, 978 26, 358 26, 74 27, 124 1, 10 27, 509 27, 896 Составил Проверил

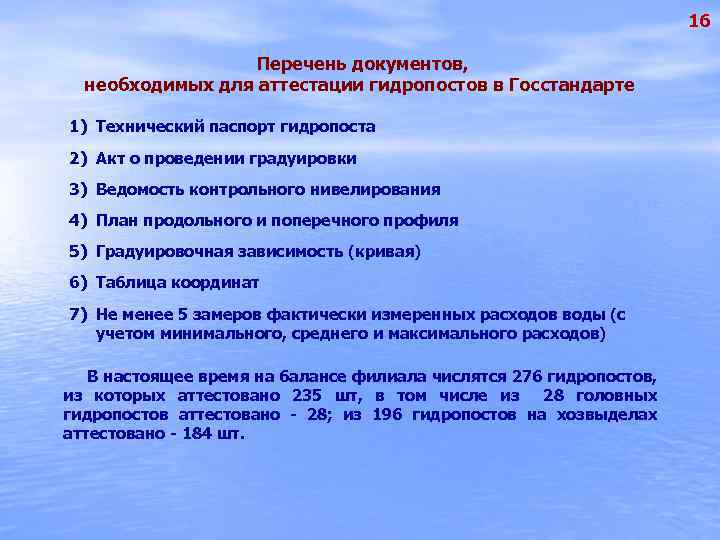

16 Перечень документов, необходимых для аттестации гидропостов в Госстандарте 1) Технический паспорт гидропоста 2) Акт о проведении градуировки 3) Ведомость контрольного нивелирования 4) План продольного и поперечного профиля 5) Градуировочная зависимость (кривая) 6) Таблица координат 7) Не менее 5 замеров фактически измеренных расходов воды (с учетом минимального, среднего и максимального расходов) В настоящее время на балансе филиала числятся 276 гидропостов, из которых аттестовано 235 шт, в том числе из 28 головных гидропостов аттестовано - 28; из 196 гидропостов на хозвыделах аттестовано - 184 шт.
040000 Талдыкорган ул. Абая, 331 Алматинский филиал РГП «Казводхоз» Тел: +7 (7282) 40 -03 -34, 27 -08 -57 Факс: +7 (7282) 40 -01 -54 e-mail: rgp_sarkan@mail. ru
