ALKIS Das Amtliche Liegenschaftskataster-Informationssystem in Brandenburg

ALKIS® Das Amtliche Liegenschaftskataster-Informationssystem in Brandenburg § § § Andrea Langer Landesvermessung und Geobasisinformation Brandenburg Dezernat „Geodatenbereitstellung/Strategische Projekte“ Technische Stellen AAA

Inhalt § Zeitplanung § Schulungskonzept / Zeitplan § Stand Probemigration § ALKIS®-Systemarchitektur § Was ist drin in ALKIS®? § ALKIS®-Brandenburg § Praktische Vorführung ALKIS®-EQK/DHK § Datenaustausch Grundbuch § Zusammenspiel ALKIS® - ANS 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA 2

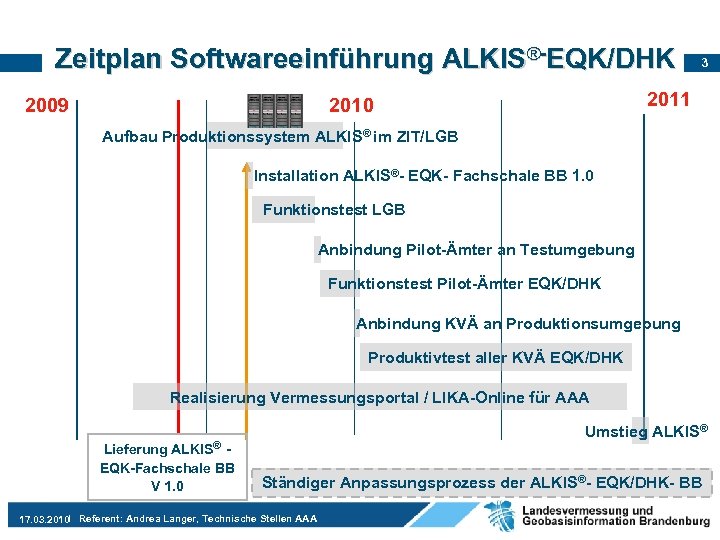

Zeitplan Softwareeinführung ALKIS®-EQK/DHK 2009 3 2011 2010 Aufbau Produktionssystem ALKIS® im ZIT/LGB Installation ALKIS®- EQK- Fachschale BB 1. 0 Funktionstest LGB Anbindung Pilot-Ämter an Testumgebung Funktionstest Pilot-Ämter EQK/DHK Anbindung KVÄ an Produktionsumgebung Produktivtest aller KVÄ EQK/DHK Realisierung Vermessungsportal / LIKA-Online für AAA Lieferung ALKIS® EQK-Fachschale BB V 1. 0 Umstieg ALKIS® Ständiger Anpassungsprozess der ALKIS®- EQK/DHK- BB 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA

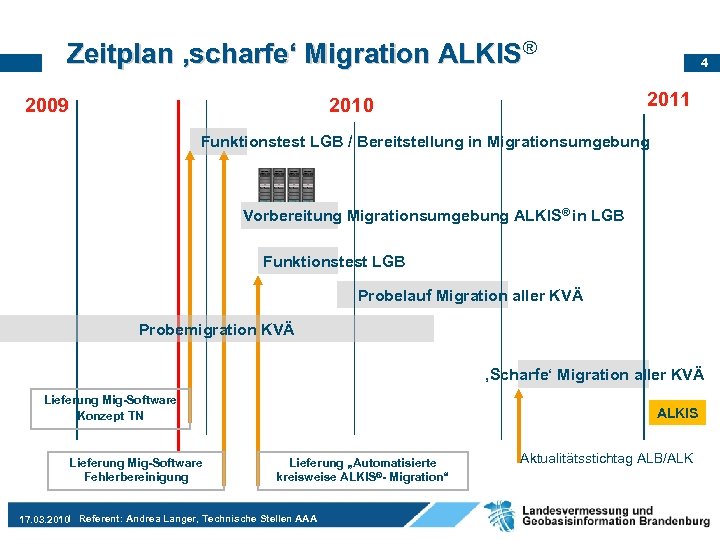

Zeitplan ‚scharfe‘ Migration ALKIS® 2009 4 2011 2010 Funktionstest LGB / Bereitstellung in Migrationsumgebung Vorbereitung Migrationsumgebung ALKIS® in LGB Funktionstest LGB Probelauf Migration aller KVÄ Probemigration KVÄ ‚Scharfe‘ Migration aller KVÄ Lieferung Mig-Software Konzept TN Lieferung Mig-Software Fehlerbereinigung ALKIS Lieferung „Automatisierte kreisweise ALKIS®- Migration“ 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA Aktualitätsstichtag ALB/ALK

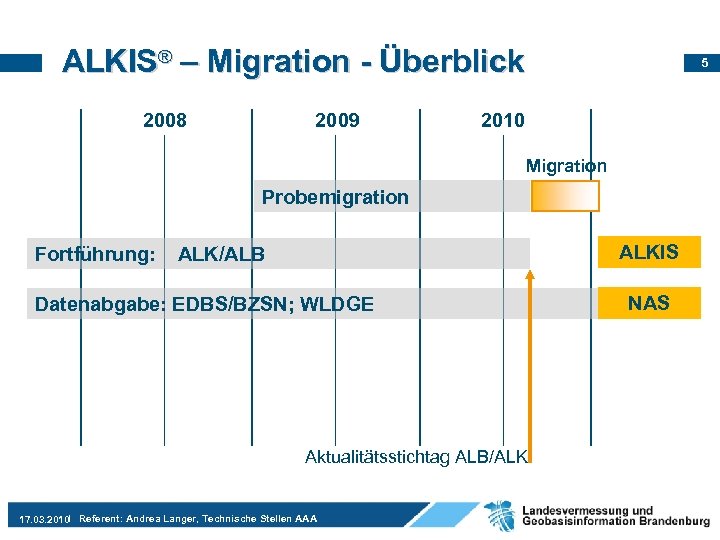

ALKIS® – Migration - Überblick 2008 2009 5 2010 Migration Probemigration Fortführung: ALKIS ALK/ALB Datenabgabe: EDBS/BZSN; WLDGE Aktualitätsstichtag ALB/ALK 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA NAS

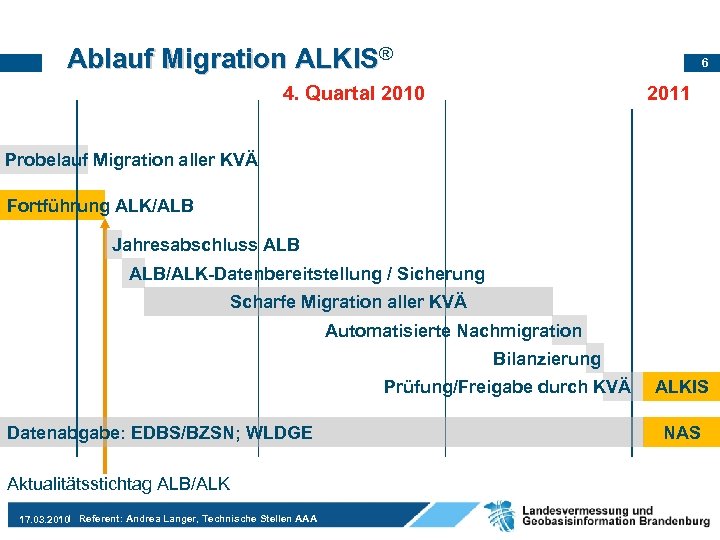

Ablauf Migration ALKIS® 6 4. Quartal 2010 2011 Probelauf Migration aller KVÄ Fortführung ALK/ALB Jahresabschluss ALB/ALK-Datenbereitstellung / Sicherung Scharfe Migration aller KVÄ Automatisierte Nachmigration Bilanzierung Prüfung/Freigabe durch KVÄ Datenabgabe: EDBS/BZSN; WLDGE Aktualitätsstichtag ALB/ALK 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA ALKIS NAS

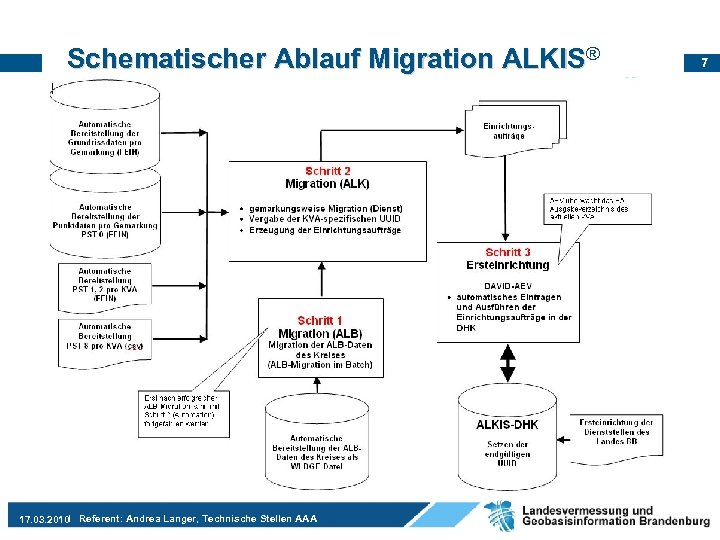

Schematischer Ablauf Migration ALKIS® 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA 7

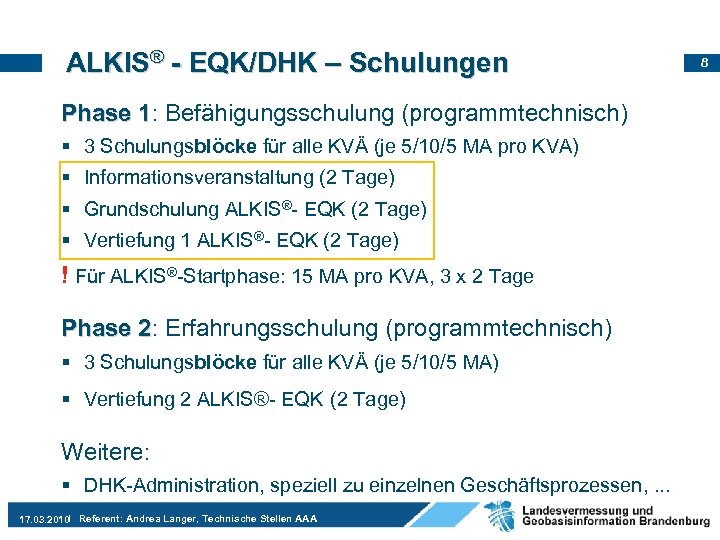

ALKIS® - EQK/DHK – Schulungen Phase 1: Befähigungsschulung (programmtechnisch) 1 § 3 Schulungsblöcke für alle KVÄ (je 5/10/5 MA pro KVA) § Informationsveranstaltung (2 Tage) § Grundschulung ALKIS®- EQK (2 Tage) § Vertiefung 1 ALKIS®- EQK (2 Tage) ! Für ALKIS®-Startphase: 15 MA pro KVA, 3 x 2 Tage Phase 2: Erfahrungsschulung (programmtechnisch) 2 § 3 Schulungsblöcke für alle KVÄ (je 5/10/5 MA) § Vertiefung 2 ALKIS®- EQK (2 Tage) Weitere: § DHK-Administration, speziell zu einzelnen Geschäftsprozessen, . . . 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA 8

Zeitplan Schulung ALKIS® -EQK/DHK 9 2011 2010 Umstieg ALKIS® Funktionstest LGB Befähigungsschulung KVÄ Funktionstest Pilot-KVÄ Produktivtest KVÄ Lieferung ALKIS® EQK-Fachschale BB V 1. 0 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA für alle KVÄ Schulungsblock 3 für alle KVÄ Schulungsblock 2 für alle KVÄ Schulungsblock 1 Pilot-KVÄ KVÄ-interne Schulung für eine gesamtheitliche Sicht der MA auf das LK (ALB/ALK) Informationsveranstaltung/Grundschulung/Vertiefung Erfahrungsschulung Vertiefung mehrere Schulungsblöcke

Schulung ALKIS® § Zertifikat 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA 10

Stand ALKIS®- Probemigration 11. 03. 2009 11 Gemarkungen insgesamt: 2369 Erfolgreiche Probemigration: 1895 (80%) Ersteinrichtung in ALKIS-DHK erfolgreich: nicht erfolgreich: 1766 (93, 2%) 129 ( 6, 8%) 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA

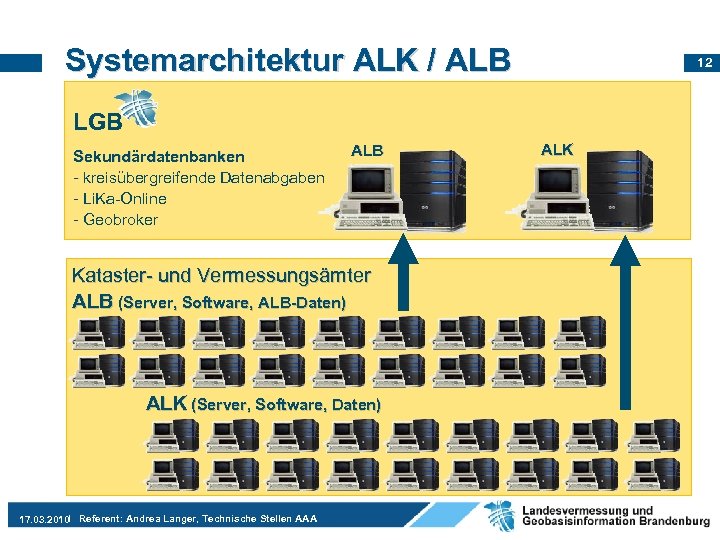

Systemarchitektur ALK / ALB 12 LGB Sekundärdatenbanken - kreisübergreifende Datenabgaben - Li. Ka-Online - Geobroker ALB Kataster- und Vermessungsämter ALB (Server, Software, ALB-Daten) ALK (Server, Software, Daten) 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA ALK

Systemarchitektur ALKIS® 13 LVN PC mit Zugriff auf ALKIS über TS-Client (Citrix) 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA Fibre Channel Zentrale Servertechnik (Blade-Frame) Kataster- und Vermessungsämter SAN LGB § Produktionssystem § Auskunftssystem § Ausfallsystem § Entwicklungssystem • Terminalserverfarm • Applikationsserver • Fileserver • Datenbankserver

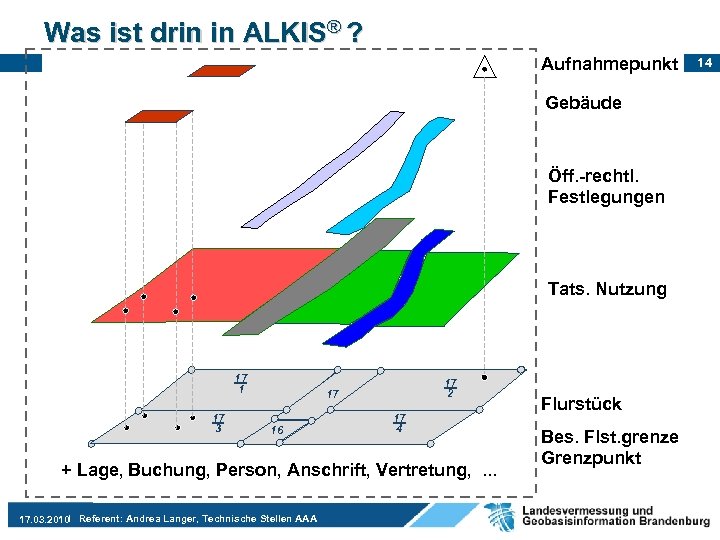

Was ist drin in ALKIS® ? Aufnahmepunkt Gebäude Öff. -rechtl. Festlegungen Tats. Nutzung 17 1 17 3 17 2 17 16 17 4 + Lage, Buchung, Person, Anschrift, Vertretung, . . . 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA Flurstück Bes. Flst. grenze Grenzpunkt 14

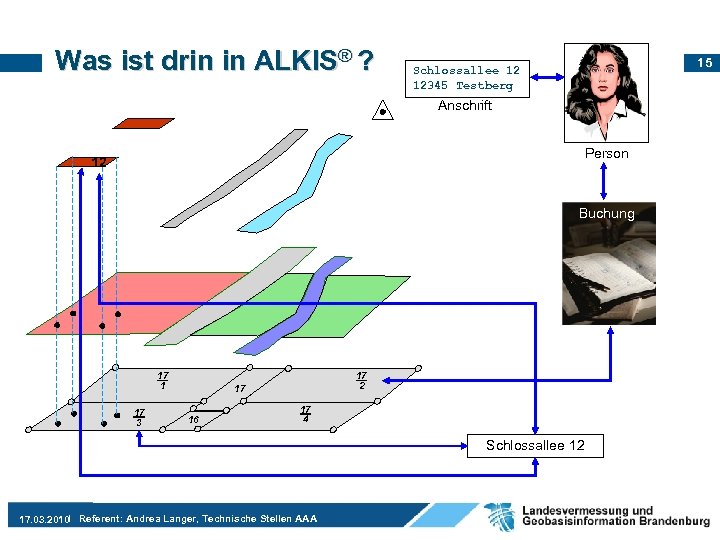

Was ist drin in ALKIS® ? 15 Schlossallee 12 12345 Testberg Anschrift Person 12 Buchung 17 1 17 3 17 2 17 16 17 4 Schlossallee 12 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA

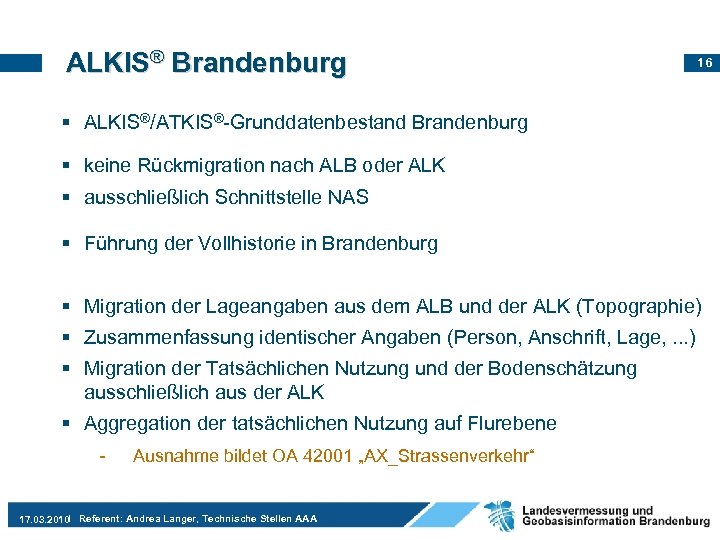

ALKIS® Brandenburg 16 § ALKIS®/ATKIS®-Grunddatenbestand Brandenburg § keine Rückmigration nach ALB oder ALK § ausschließlich Schnittstelle NAS § Führung der Vollhistorie in Brandenburg § Migration der Lageangaben aus dem ALB und der ALK (Topographie) § Zusammenfassung identischer Angaben (Person, Anschrift, Lage, . . . ) § Migration der Tatsächlichen Nutzung und der Bodenschätzung ausschließlich aus der ALK § Aggregation der tatsächlichen Nutzung auf Flurebene - Ausnahme bildet OA 42001 „AX_Strassenverkehr“ 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA

ALKIS® Brandenburg § Erzeugung von Präsentationsobjekten für alle Elemente der ALK § Übernahme der amtlichen Flurstücksfläche aus dem ALB § Migration der historischen Flurstücke aus ALB § UUID - Universell Unique Identifikator - Präfix ALKIS Brandenburg „DEBBALXX 12345678“ XX - KVA-Kennziffer § Erweiterte Informationen zur Bodenschätzung - Objektnamen der Bodenschätzungsflächen § 3 D Informationen aus der Gebäudeverschneidung mit ATKIS - Verknüpfung zum Gebäude über die Attributart Sonstige. Eigenschaften (SOE) Gebäudekennzeichen 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA 17

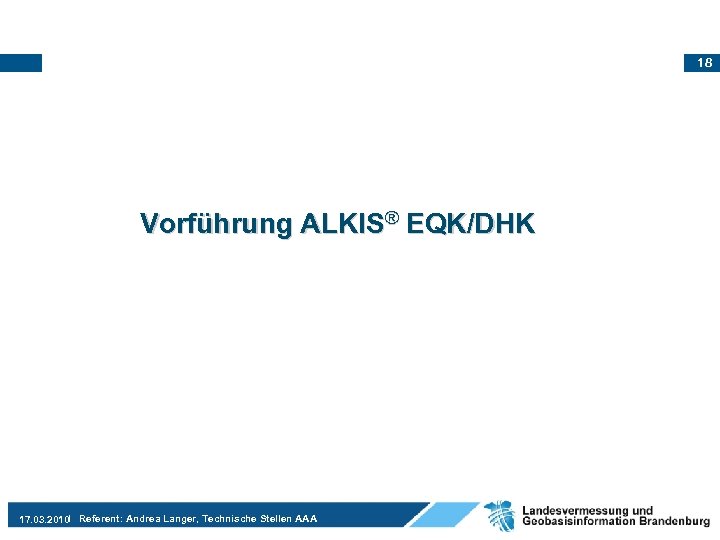

18 Vorführung ALKIS® EQK/DHK 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA

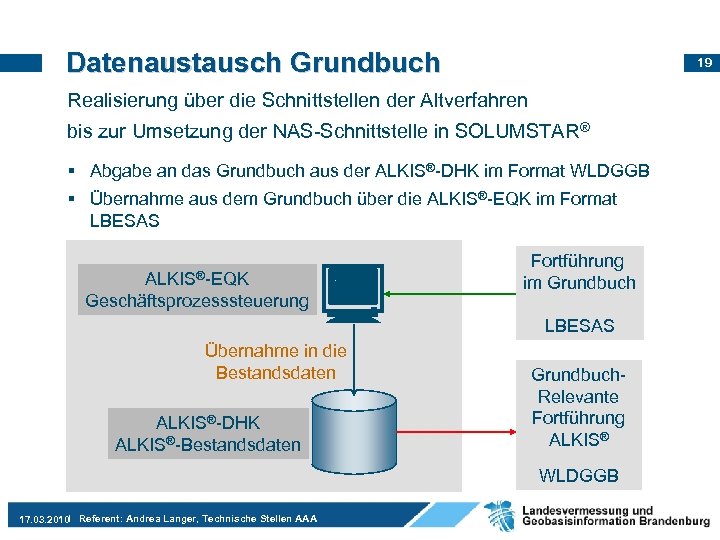

Datenaustausch Grundbuch 19 Realisierung über die Schnittstellen der Altverfahren bis zur Umsetzung der NAS-Schnittstelle in SOLUMSTAR® § Abgabe an das Grundbuch aus der ALKIS®-DHK im Format WLDGGB § Übernahme aus dem Grundbuch über die ALKIS®-EQK im Format LBESAS ALKIS®-EQK Geschäftsprozesssteuerung Übernahme in die Bestandsdaten ALKIS®-DHK ALKIS®-Bestandsdaten Fortführung im Grundbuch LBESAS Grundbuch. Relevante Fortführung ALKIS® WLDGGB 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA

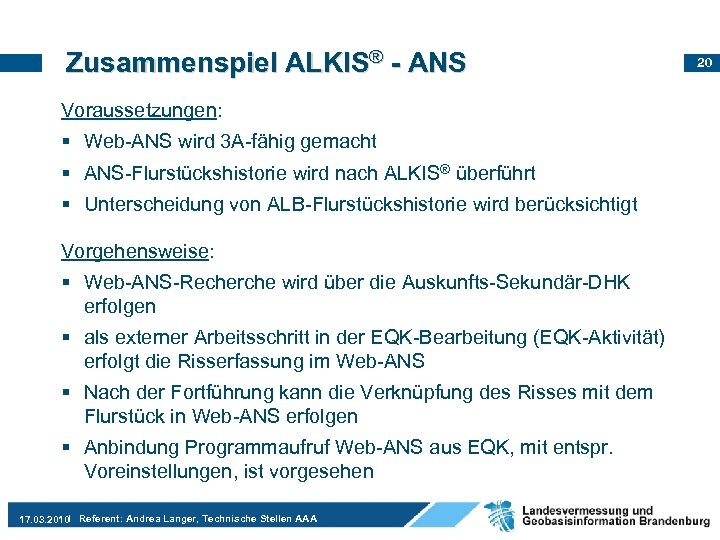

Zusammenspiel ALKIS® - ANS Voraussetzungen: § Web-ANS wird 3 A-fähig gemacht § ANS-Flurstückshistorie wird nach ALKIS® überführt § Unterscheidung von ALB-Flurstückshistorie wird berücksichtigt Vorgehensweise: § Web-ANS-Recherche wird über die Auskunfts-Sekundär-DHK erfolgen § als externer Arbeitsschritt in der EQK-Bearbeitung (EQK-Aktivität) erfolgt die Risserfassung im Web-ANS § Nach der Fortführung kann die Verknüpfung des Risses mit dem Flurstück in Web-ANS erfolgen § Anbindung Programmaufruf Web-ANS aus EQK, mit entspr. Voreinstellungen, ist vorgesehen 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA 20

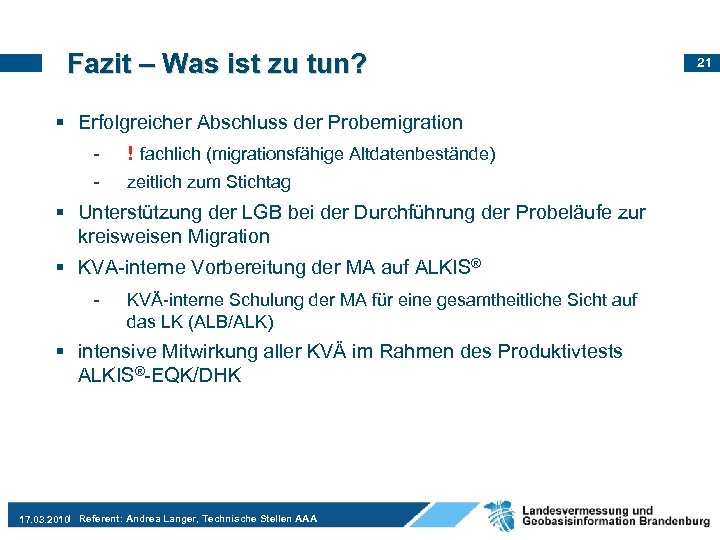

Fazit – Was ist zu tun? § Erfolgreicher Abschluss der Probemigration - ! fachlich (migrationsfähige Altdatenbestände) - zeitlich zum Stichtag § Unterstützung der LGB bei der Durchführung der Probeläufe zur kreisweisen Migration § KVA-interne Vorbereitung der MA auf ALKIS® - KVÄ-interne Schulung der MA für eine gesamtheitliche Sicht auf das LK (ALB/ALK) § intensive Mitwirkung aller KVÄ im Rahmen des Produktivtests ALKIS®-EQK/DHK 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA 21

Vielen Dank!

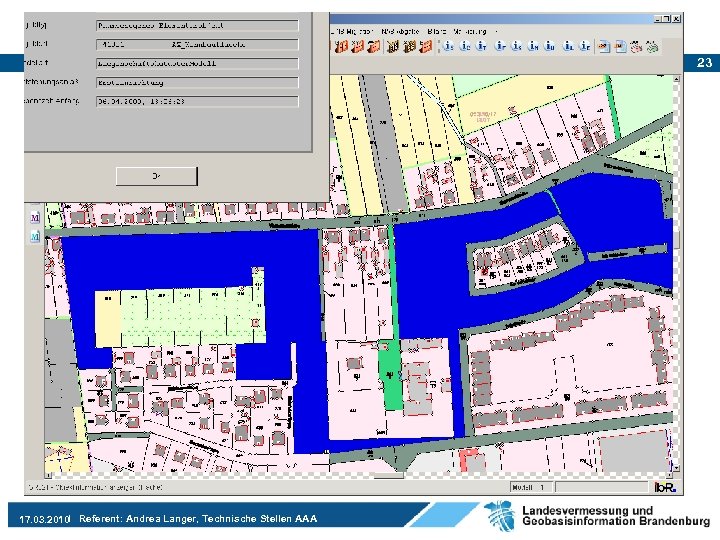

23 17. 03. 2010 Referent: Andrea Langer, Technische Stellen AAA
