Алгоритм построения чертежа основы втачного рукава Исходные

Алгоритм построения чертежа основы втачного рукава

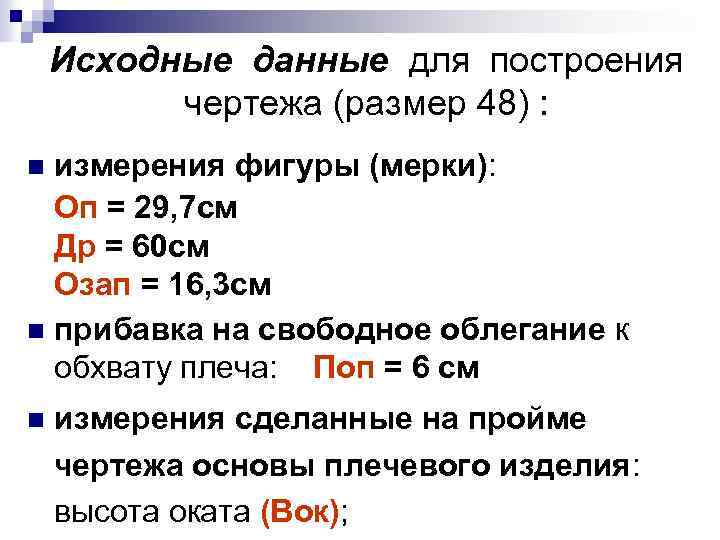

Исходные данные для построения чертежа (размер 48) : измерения фигуры (мерки): Оп = 29, 7 см Др = 60 см Озап = 16, 3 см n прибавка на свободное облегание к обхвату плеча: Поп = 6 см n n измерения сделанные на пройме чертежа основы плечевого изделия: высота оката (Вок);

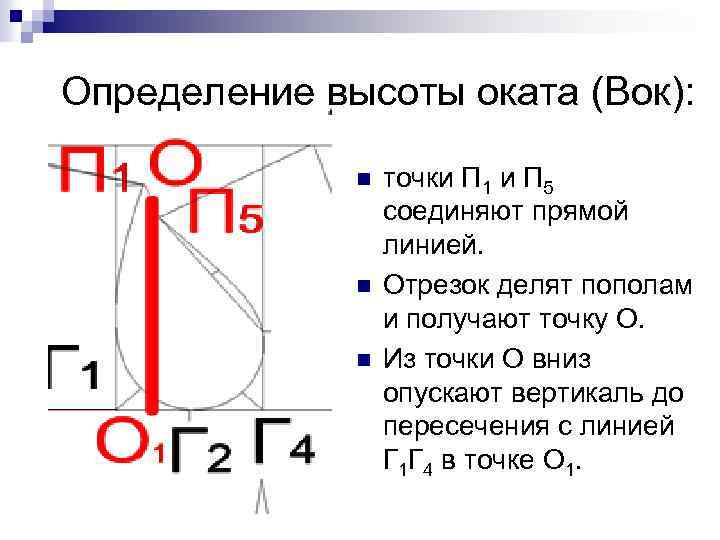

Определение высоты оката (Вок): n n n точки П 1 и П 5 соединяют прямой линией. Отрезок делят пополам и получают точку О. Из точки О вниз опускают вертикаль до пересечения с линией Г 1 Г 4 в точке О 1.

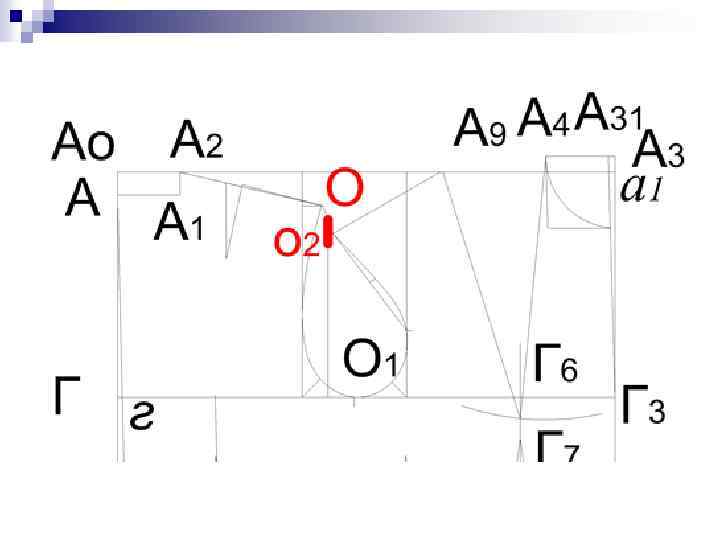

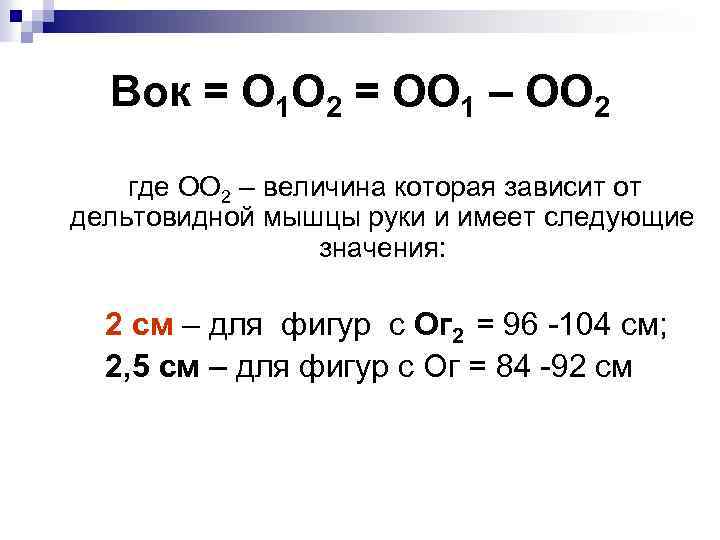

Вок = О 1 О 2 = ОО 1 – ОО 2 где ОО 2 – величина которая зависит от дельтовидной мышцы руки и имеет следующие значения: 2 см – для фигур с Ог 2 = 96 -104 см; 2, 5 см – для фигур с Ог = 84 -92 см

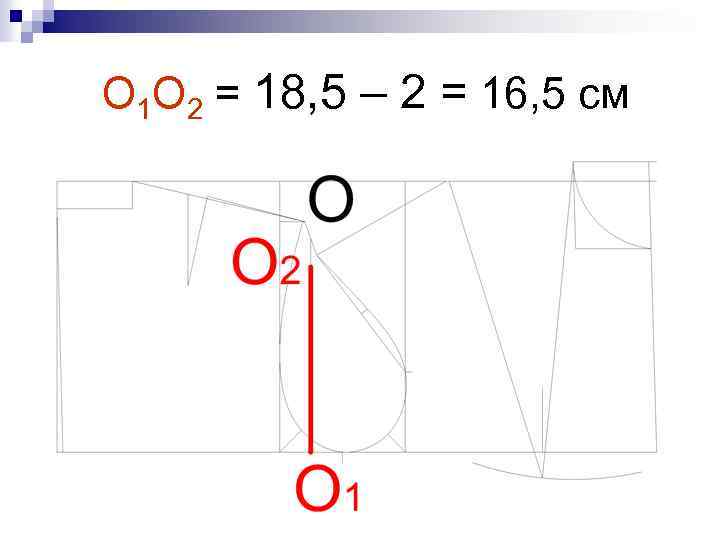

О 1 О 2 = 18, 5 – 2 = 16, 5 см

Построение сетки чертежа

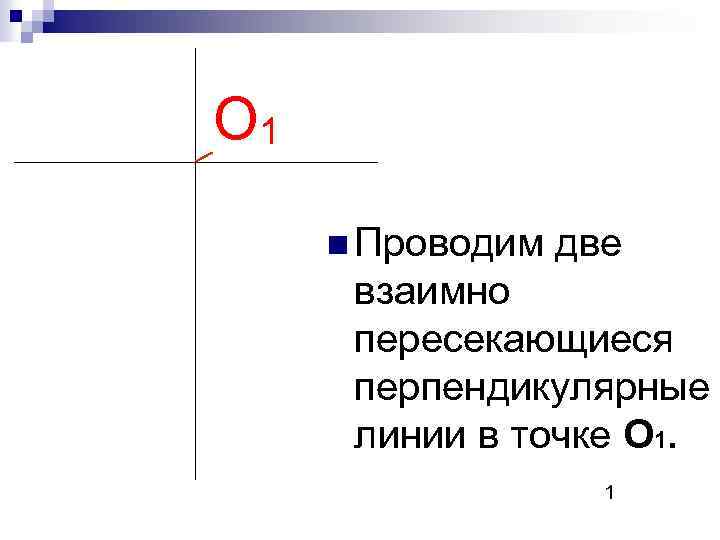

О 1 n Проводим две взаимно пересекающиеся перпендикулярные линии в точке О 1. 1

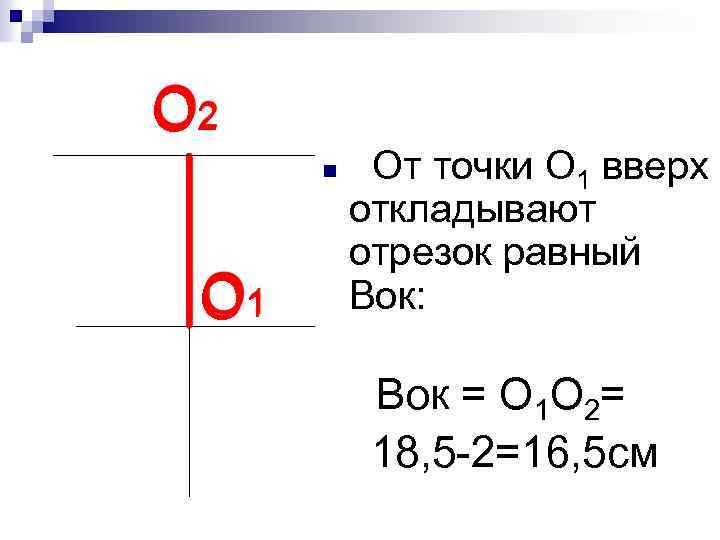

О 2 n О 1 От точки О 1 вверх откладывают отрезок равный Вок: Вок = О 1 О 2= 18, 5 -2=16, 5 см

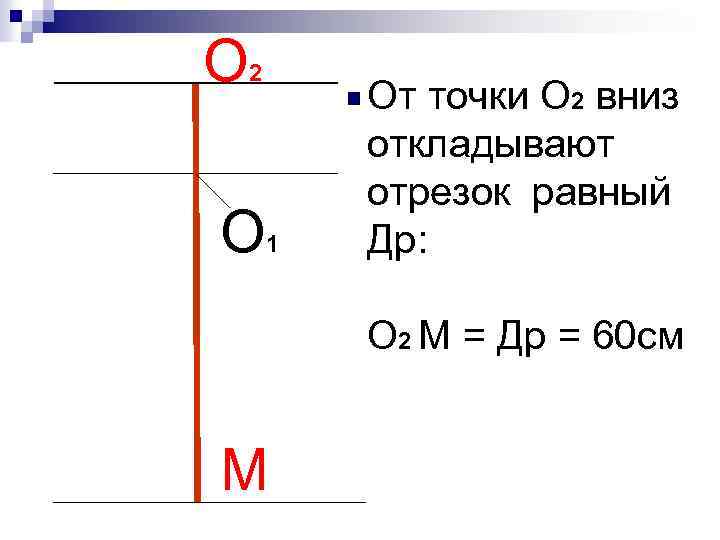

О 2 О 1 От точки О 2 вниз откладывают отрезок равный Др: О 2 М = Др = 60 см М

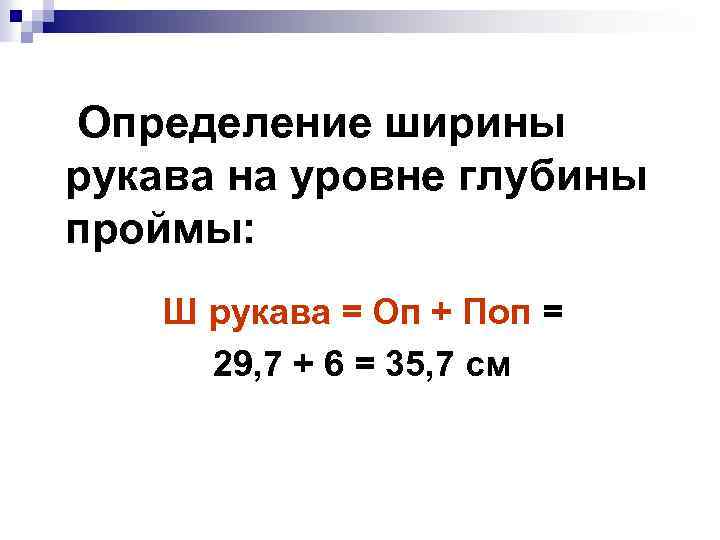

Определение ширины рукава на уровне глубины проймы: Ш рукава = Оп + Поп = 29, 7 + 6 = 35, 7 см

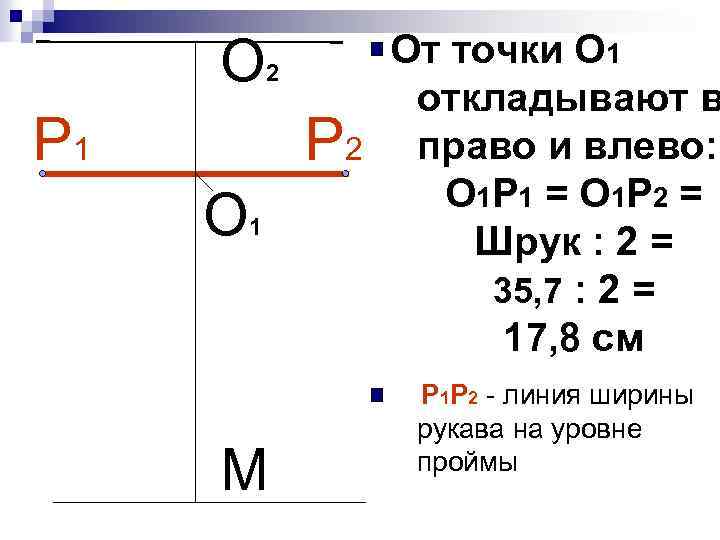

О 2 Р 1 Р 2 О 1 М От точки О 1 откладывают в право и влево: О 1 Р 1 = О 1 Р 2 = Шрук : 2 = 35, 7 : 2 = 17, 8 см Р 1 Р 2 - линия ширины рукава на уровне проймы

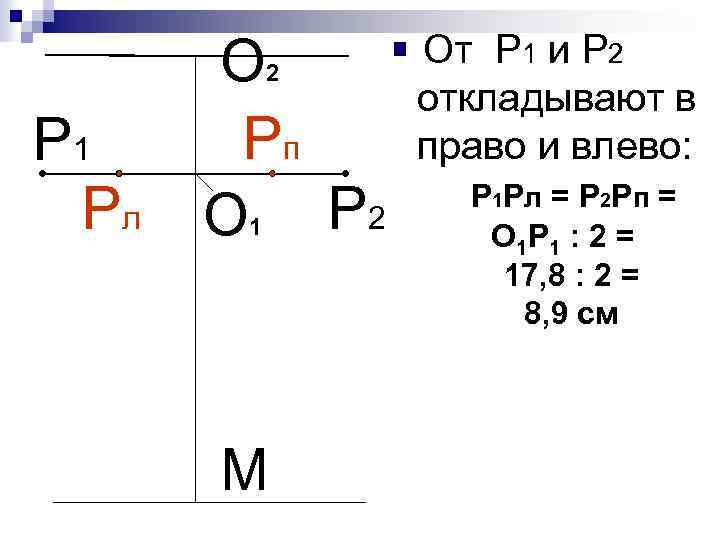

Р 1 Рл О 2 Рп О 1 Р 2 М От Р 1 и Р 2 откладывают в право и влево: Р 1 Р л = Р 2 Р п = О 1 Р 1 : 2 = 17, 8 : 2 = 8, 9 см

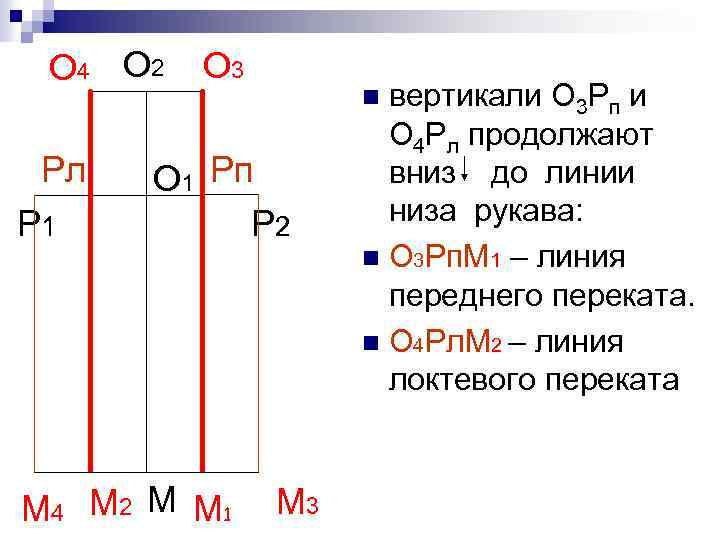

О 4 О 2 Рл Р 1 О 3 О 1 Рп Р 2 М 4 М 2 М М 1 вертикали О 3 Рп и О 4 Рл продолжают вниз до линии низа рукава: n О 3 Рп. М 1 – линия переднего переката. n О 4 Рл. М 2 – линия локтевого переката n М 3

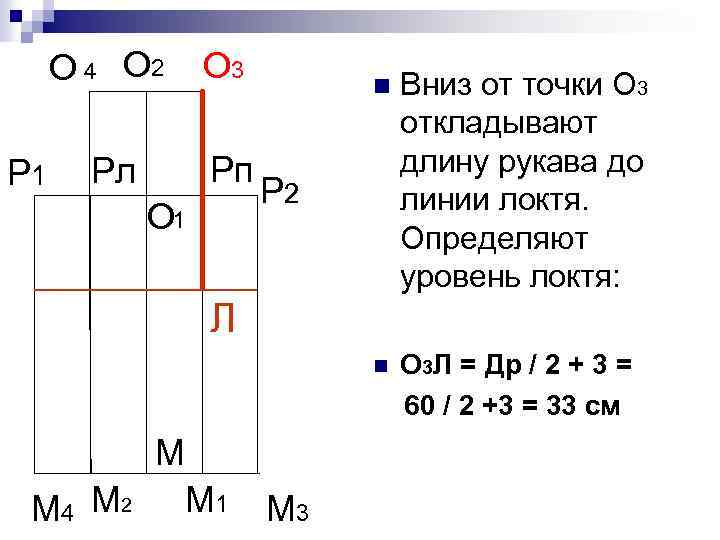

О 4 О 2 О 3 Рл Рп О 1 Вниз от точки О 3 откладывают длину рукава до линии локтя. Определяют уровень локтя: n Р 1 n О 3 Л = Др / 2 + 3 = 60 / 2 +3 = 33 см Р 2 Л М М 4 М 2 М 1 М 3

Построение оката рукава Для этого находят вспомогательные точки верхней части оката рукава

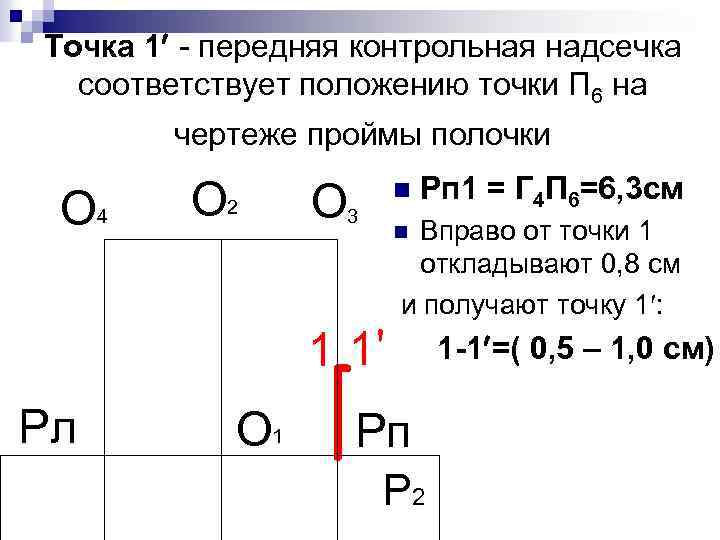

Точка 1 - передняя контрольная надсечка соответствует положению точки П 6 на чертеже проймы полочки О 4 О 2 О 3 n Рп 1 = Г 4 П 6=6, 3 см Вправо от точки 1 откладывают 0, 8 см и получают точку 1 : n 1 1' Рл О 1 Рп Р 2 1 -1 =( 0, 5 – 1, 0 см)

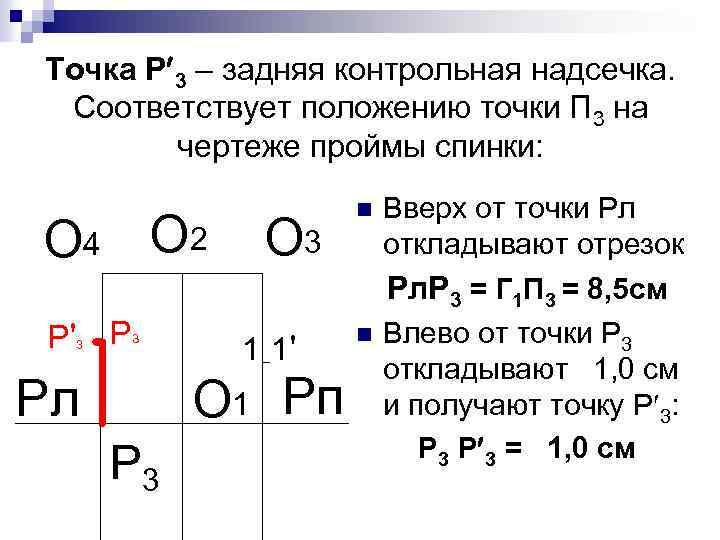

Точка Р 3 – задняя контрольная надсечка. Соответствует положению точки П 3 на чертеже проймы спинки: О 4 О 2 О 3 n Вверх от точки Рл откладывают отрезок Рл. Р 3 = Г 1 П 3 = 8, 5 см Р'3 Р 3 1 1' О 1 Рп Рл Р 3 n Влево от точки Р 3 откладывают 1, 0 см и получают точку Р 3: Р 3 = 1, 0 см

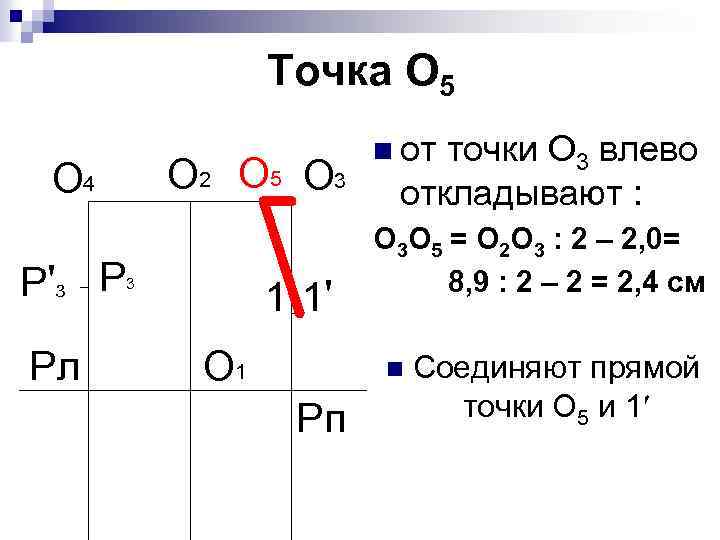

Точка О 5 О 2 О 5 О 3 О 4 Р'3 Р 1 1' 3 Рл О 1 n от точки О 3 влево откладывают : О 3 О 5 = О 2 О 3 : 2 – 2, 0= 8, 9 : 2 – 2 = 2, 4 см n Рп Соединяют прямой точки О 5 и 1

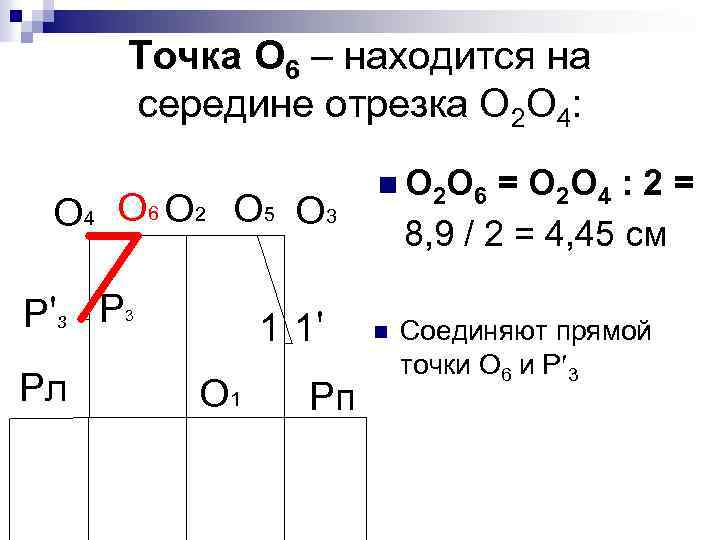

Точка О 6 – находится на середине отрезка О 2 О 4: О 4 О 6 О 2 О 5 О 3 Р '3 Р 3 Рл 1 1' О 1 Рп n О 2 О 6 = О 2 О 4 : 2 = 8, 9 / 2 = 4, 45 см n Соединяют прямой точки О 6 и Р 3

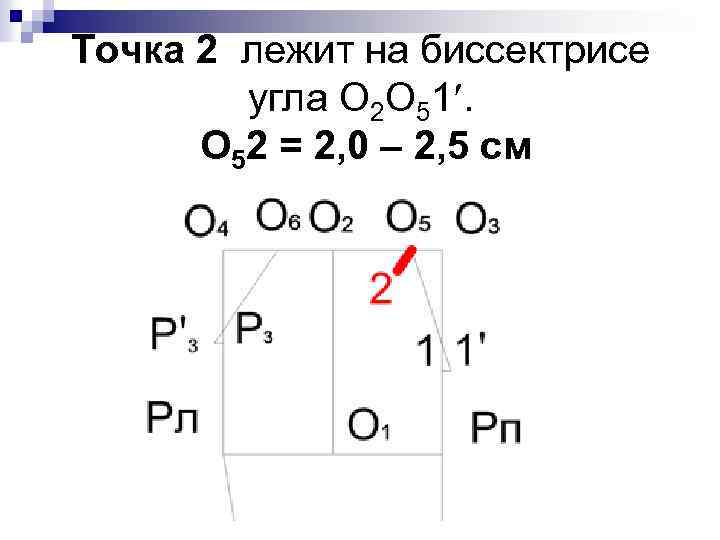

Точка 2 лежит на биссектрисе угла О 2 О 51. О 52 = 2, 0 – 2, 5 см

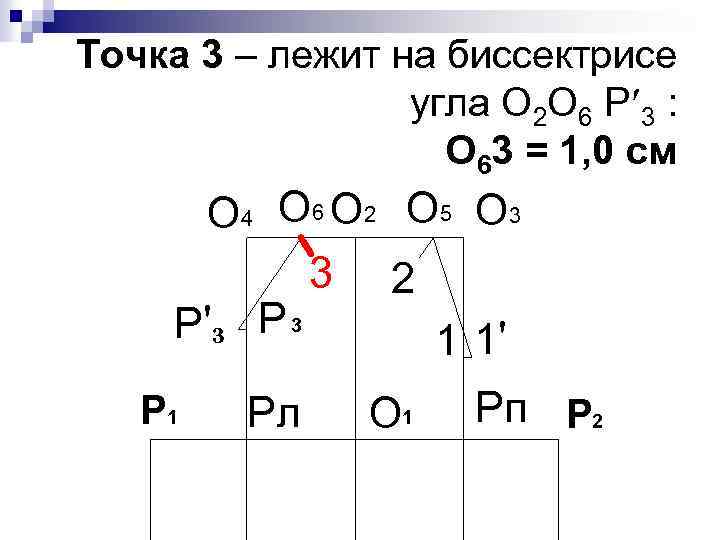

Точка 3 – лежит на биссектрисе угла О 2 О 6 Р 3 : О 63 = 1, 0 см О 4 О 6 О 2 О 5 О 3 3 2 Р '3 Р 3 1 1' Р 1 Рл О 1 Рп Р 2

Соединяют плавной кривой точки Р‘ 3, 3, О 2, 2, 1' О 4 О 6 О 2 О 5 О 3 3 Р'3 Р 2 1 1' 3 Рл Р 1 О 1 Рп Р 2

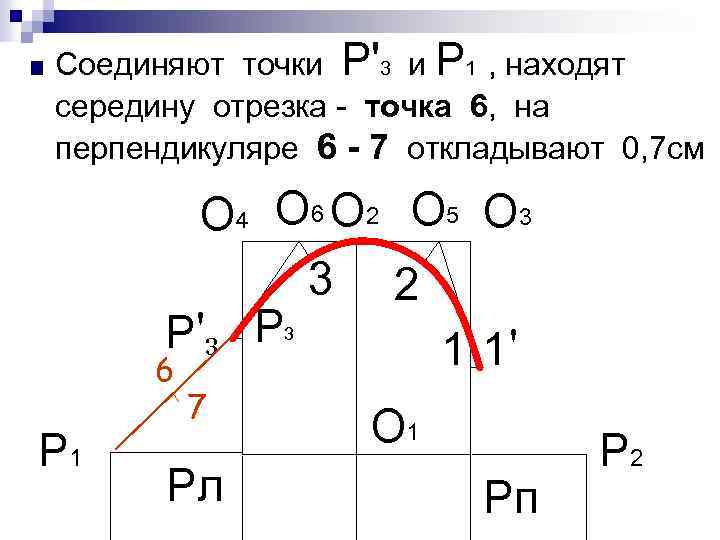

Соединяют точки Р'3 и Р 1 , находят середину отрезка - точка 6, на перпендикуляре 6 - 7 откладывают 0, 7 см О 4 О 6 О 2 О 5 О 3 3 2 Р'3 Р 1 1' 6 3 Р 1 7 Рл О 1 Рп Р 2

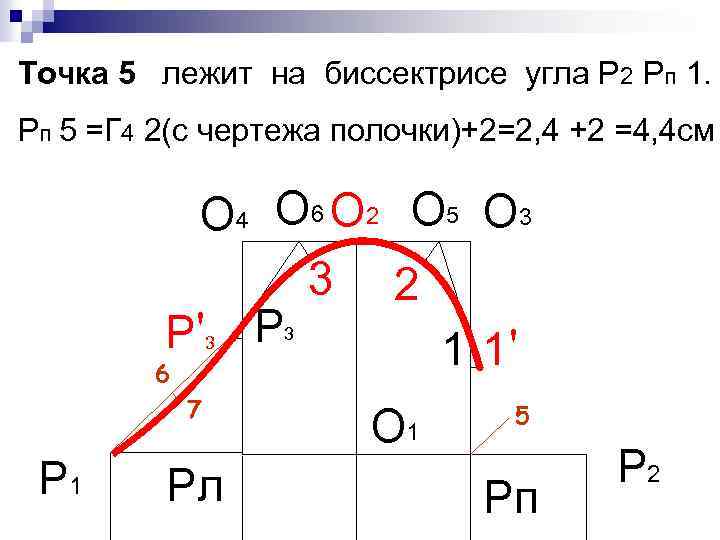

Точка 5 лежит на биссектрисе угла Р 2 Рп 1. Рп 5 =Г 4 2(с чертежа полочки)+2=2, 4 +2 =4, 4 см О 4 О 6 О 2 О 5 О 3 3 2 Р'3 Р 1 1' 6 3 7 Р 1 Рл О 1 5 Рп Р 2

Верхнюю часть оката рукава оформляют плавной кривой линией через точки Р 2, 5, 1 , 2, О 2, 3, Р 3, 7, Р 1 7 О 4 О 6 О 2 О 5 О 3 3 2 Р'3 Р 1 1' 6 3 Р 1 7 Рл О 1 5 Р 2 Рп

Построение линии низа рукава и оформление контуров чертежа

Из точек М и М 2 проводят вверх и вниз отрезки длиной 0, 5 см Нижний срез рукава оформляют плавной кривой через точки М 4, М 2, М 1, М М 3 М 4 М 2 М М 1 М 3

Обводят контур чертежа О 4 О 6 О 2 О 5 О 3 3 2 Р' Р''3 Р 1''1 1' 6 5 Р Р 7 Рл О 1 Г 2 Рп 3 3 2 Л 3 М 4 М 2 Л М Л 1 1 Л 3 М 3
