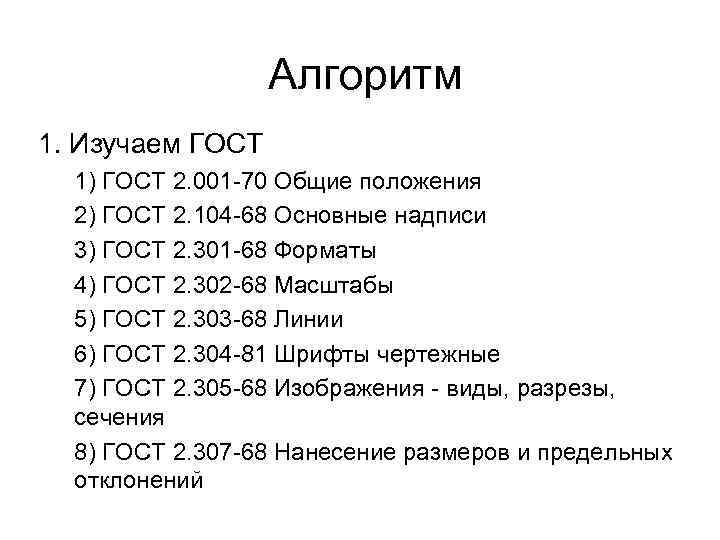

Алгоритм 1. Изучаем ГОСТ 1) ГОСТ 2. 001 -70 Общие положения 2) ГОСТ 2. 104 -68 Основные надписи 3) ГОСТ 2. 301 -68 Форматы 4) ГОСТ 2. 302 -68 Масштабы 5) ГОСТ 2. 303 -68 Линии 6) ГОСТ 2. 304 -81 Шрифты чертежные 7) ГОСТ 2. 305 -68 Изображения - виды, разрезы, сечения 8) ГОСТ 2. 307 -68 Нанесение размеров и предельных отклонений

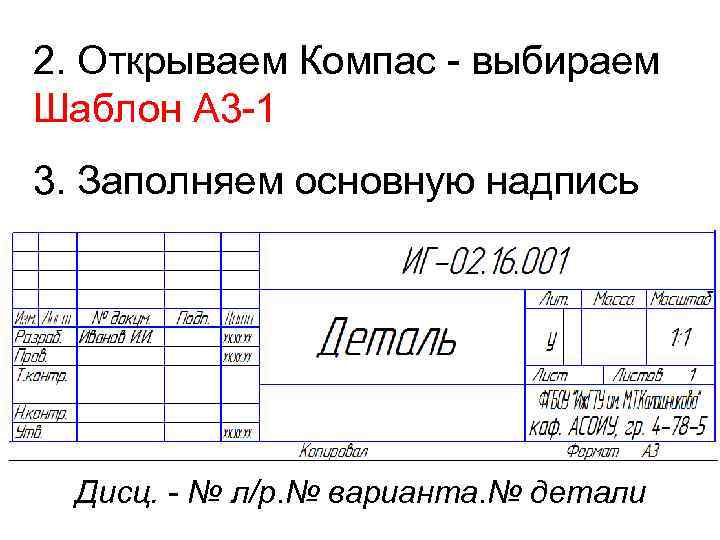

2. Открываем Компас - выбираем Шаблон А 3 -1 3. Заполняем основную надпись Дисц. - № л/р. № варианта. № детали

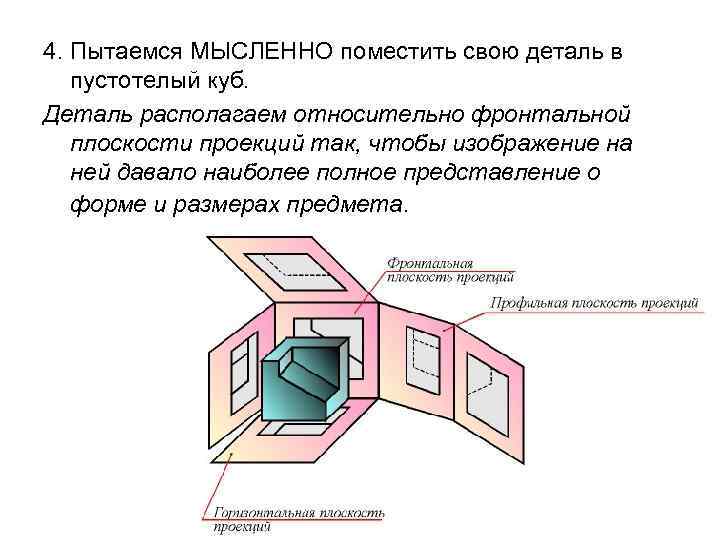

4. Пытаемся МЫСЛЕННО поместить свою деталь в пустотелый куб. Деталь располагаем относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и pазмеpах пpедмета.

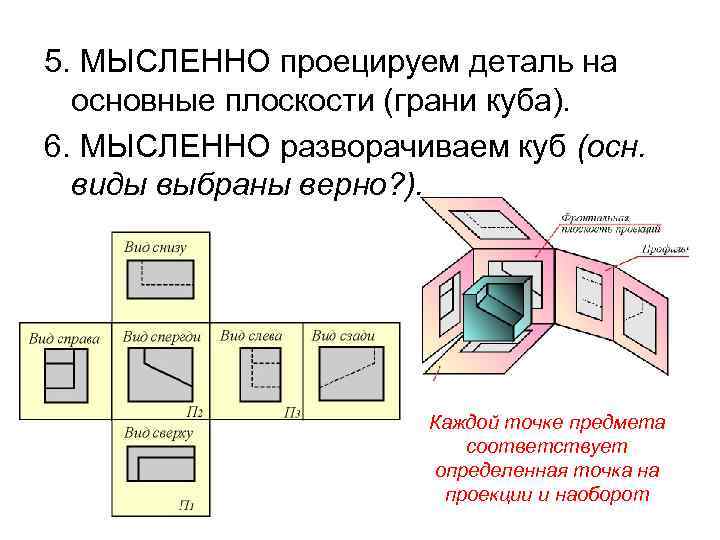

5. МЫСЛЕННО проецируем деталь на основные плоскости (грани куба). 6. МЫСЛЕННО разворачиваем куб (осн. виды выбраны верно? ). Каждой точке пpедмета соответствует опpеделенная точка на пpоекции и наобоpот
7. Приступаем к черчению – получаем ИЗОБРАЖЕНИЯ проекций (размеры и пропорции выбираем максимально приближенные к исходному эскизу детали). Основные виды располагают в проекционной связи!
8. Если необходимо, указываем линии: осевые, центровые, невидимого контура. Присваиваем всем линиям соответствующие типы начертания. 9. Наносим размеры в соответствии с ГОСТ.
