Основное понятие булевой алгебры — высказывание. Под простым высказыванием понимается повествовательное предложение, о котором можно сказать, истинно оно или ложно (третьего не дано). Высказывания обозначаются латинскими буквами и могут принимать одно из двух значений: ЛОЖЬ (обозначим 0) или ИСТИНА (обозначим 1).

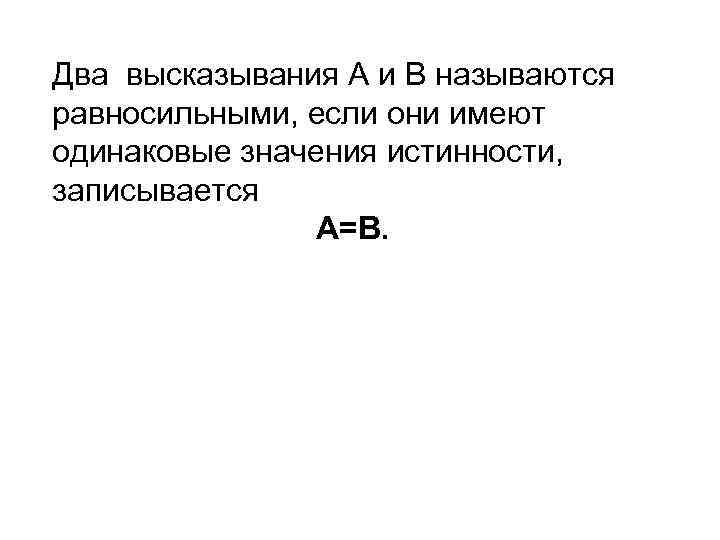

Два высказывания А и В называются равносильными, если они имеют одинаковые значения истинности, записывается А=В.

Логические операции Сложное высказывание можно построить из простых с помощью логических операций: • отрицания, • конъюнкции, • дизъюнкции, • импликации • и логических выражений, представляющих собой комбинации логических операций.

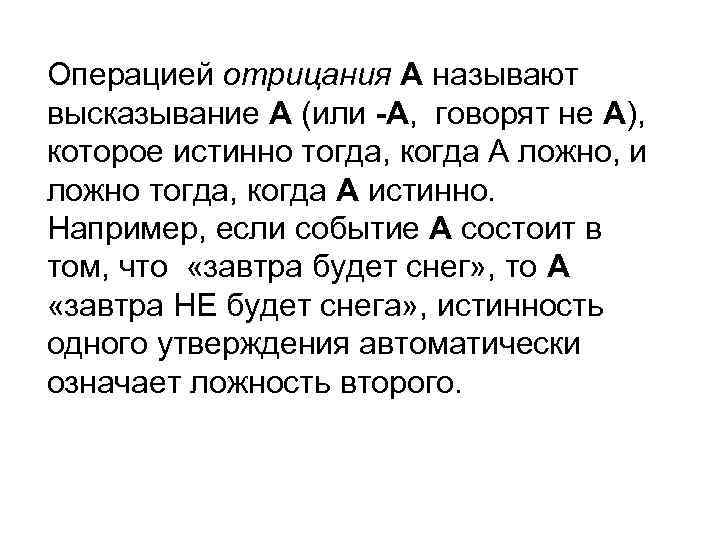

Операцией отрицания А называют высказывание А (или -А, говорят не А), которое истинно тогда, когда А ложно, и ложно тогда, когда А истинно. Например, если событие А состоит в том, что «завтра будет снег» , то А «завтра НЕ будет снега» , истинность одного утверждения автоматически означает ложность второго.

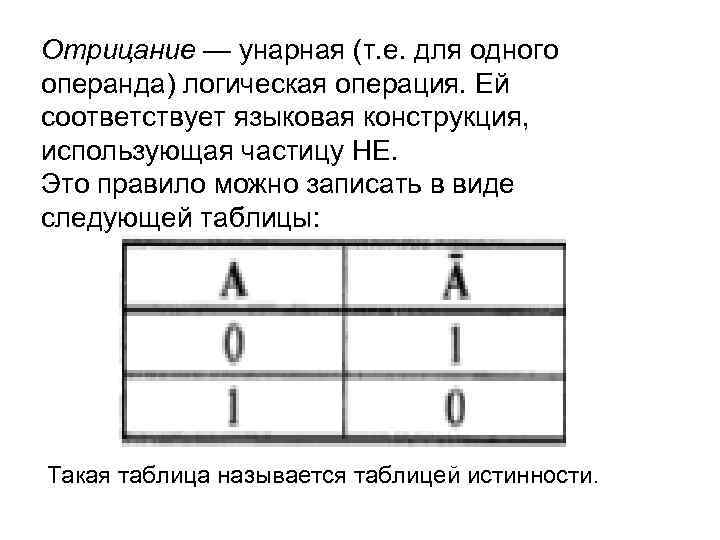

Отрицание — унарная (т. е. для одного операнда) логическая операция. Ей соответствует языковая конструкция, использующая частицу НЕ. Это правило можно записать в виде следующей таблицы: Такая таблица называется таблицей истинности.

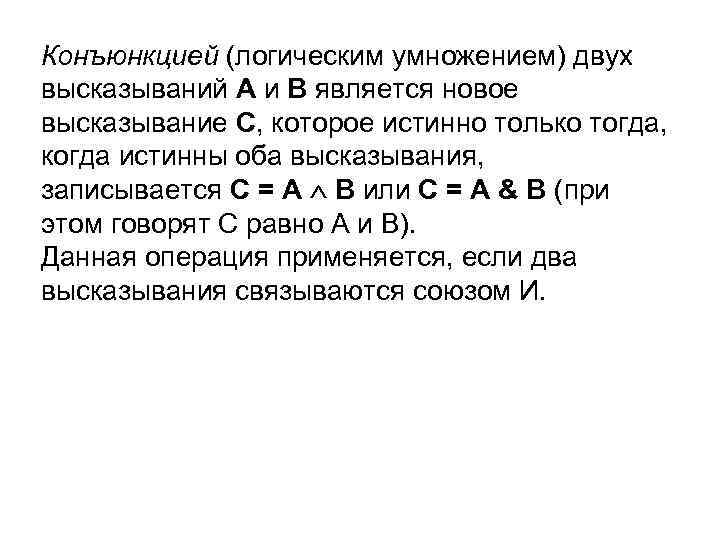

Конъюнкцией (логическим умножением) двух высказываний А и В является новое высказывание С, которое истинно только тогда, когда истинны оба высказывания, записывается С = А В или С = А & В (при этом говорят С равно А и В). Данная операция применяется, если два высказывания связываются союзом И.

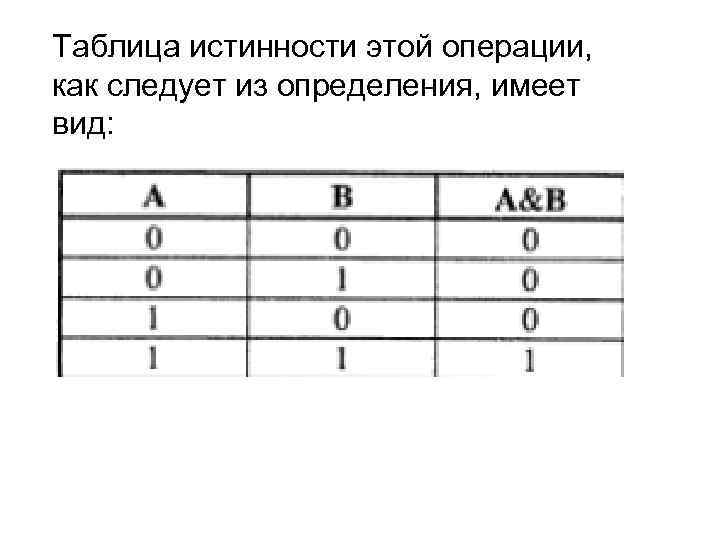

Таблица истинности этой операции, как следует из определения, имеет вид:

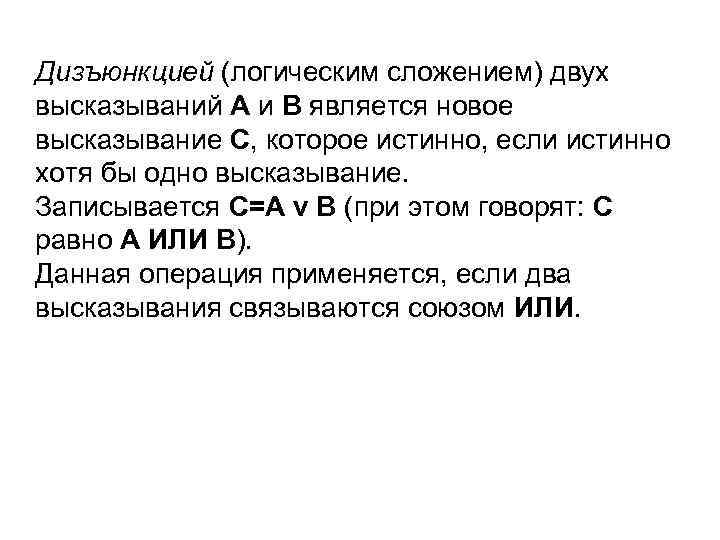

Дизъюнкцией (логическим сложением) двух высказываний А и В является новое высказывание С, которое истинно, если истинно хотя бы одно высказывание. Записывается С=A v В (при этом говорят: С равно А ИЛИ В). Данная операция применяется, если два высказывания связываются союзом ИЛИ.

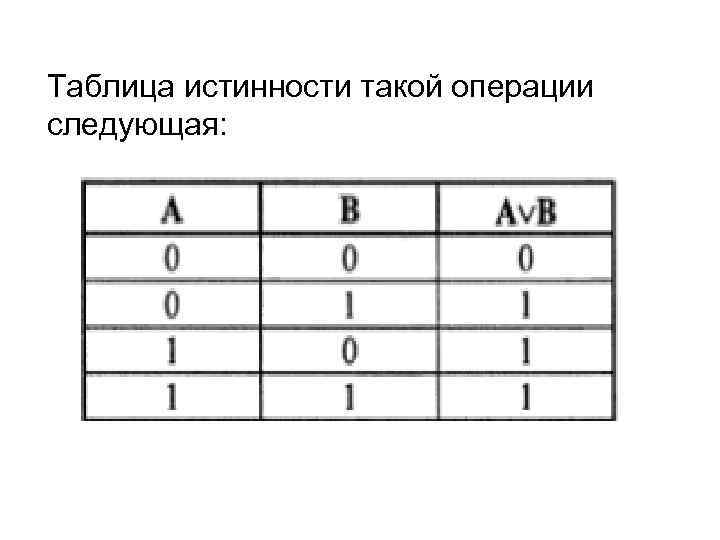

Таблица истинности такой операции следующая:

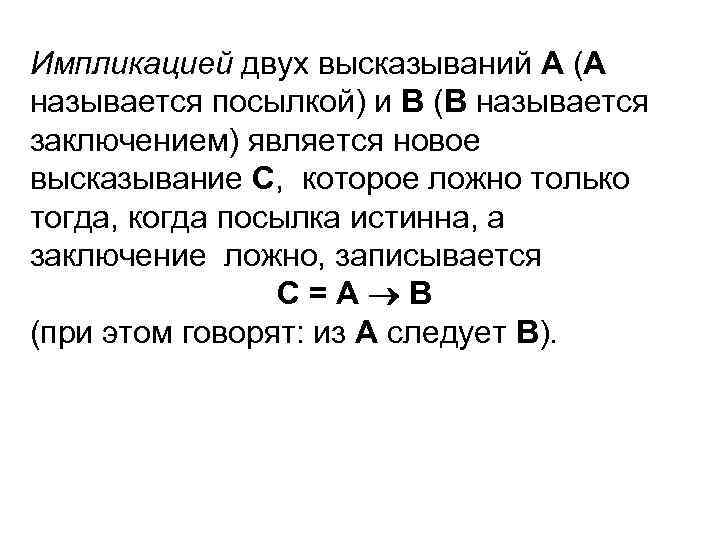

Импликацией двух высказываний А (А называется посылкой) и В (В называется заключением) является новое высказывание С, которое ложно только тогда, когда посылка истинна, а заключение ложно, записывается С=А В (при этом говорят: из А следует В).

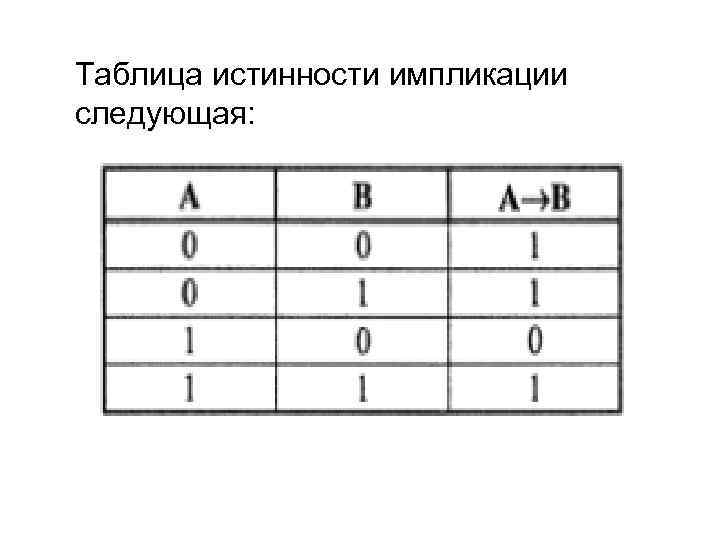

Таблица истинности импликации следующая:

Импликация имеет следующие свойства: А В В А А А=1 0 А=1 1 А=А А 1=1 А 0=

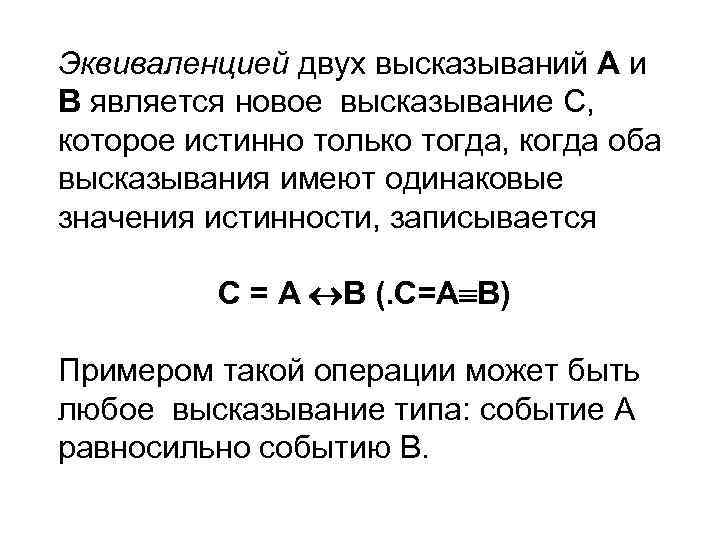

Эквиваленцией двух высказываний А и В является новое высказывание С, которое истинно только тогда, когда оба высказывания имеют одинаковые значения истинности, записывается С = А В (. С=А В) Примером такой операции может быть любое высказывание типа: событие А равносильно событию В.

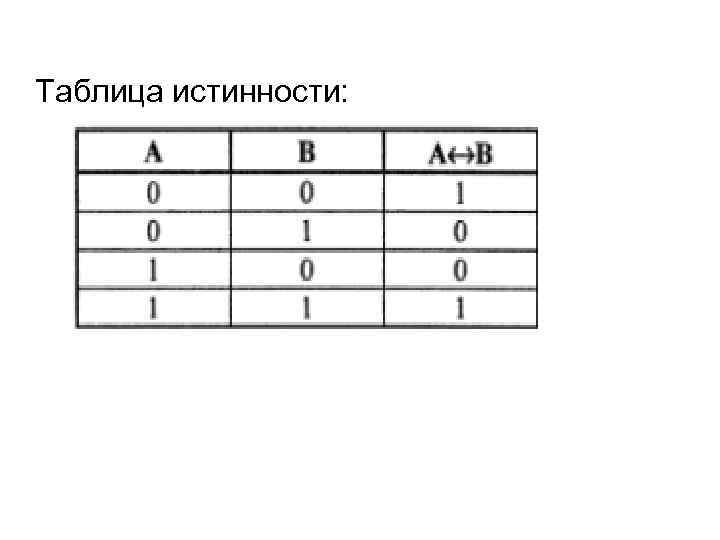

Таблица истинности:

Эквиваленция имеет следующие свойства: А В = В А А В= А 1 =А А 0=

Логические выражения Порядок логических операций

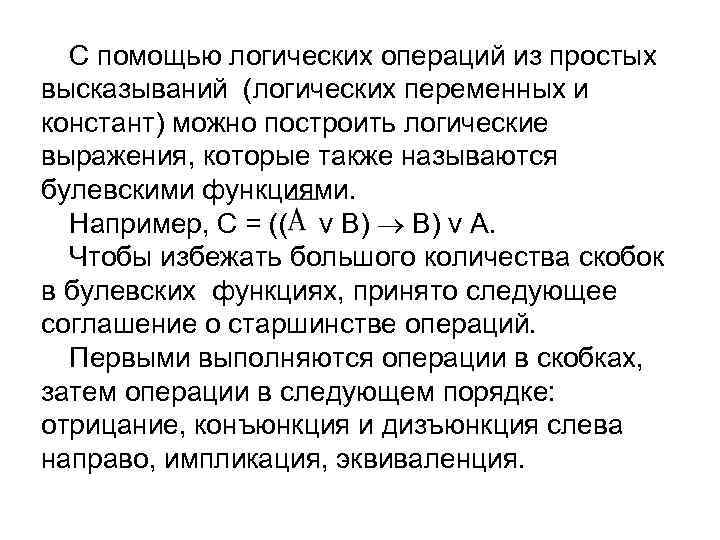

С помощью логических операций из простых высказываний (логических переменных и констант) можно построить логические выражения, которые также называются булевскими функциями. Например, С = (( v В) v А. Чтобы избежать большого количества скобок в булевских функциях, принято следующее соглашение о старшинстве операций. Первыми выполняются операции в скобках, затем операции в следующем порядке: отрицание, конъюнкция и дизъюнкция слева направо, импликация, эквиваленция.

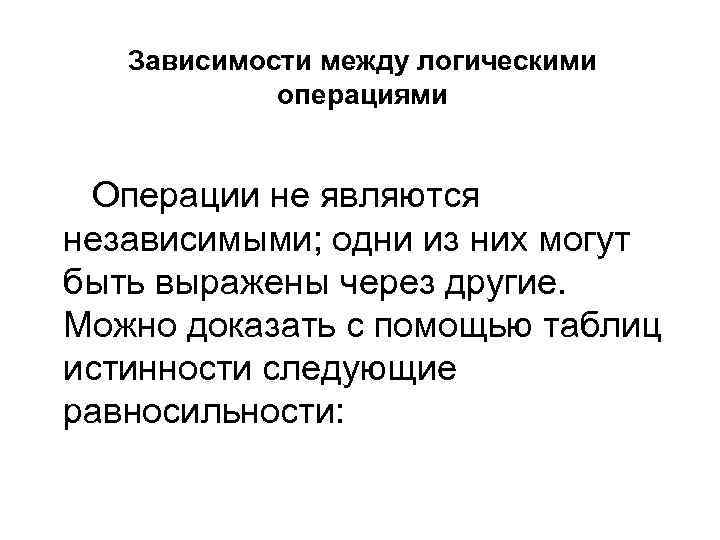

Зависимости между логическими операциями Операции не являются независимыми; одни из них могут быть выражены через другие. Можно доказать с помощью таблиц истинности следующие равносильности:

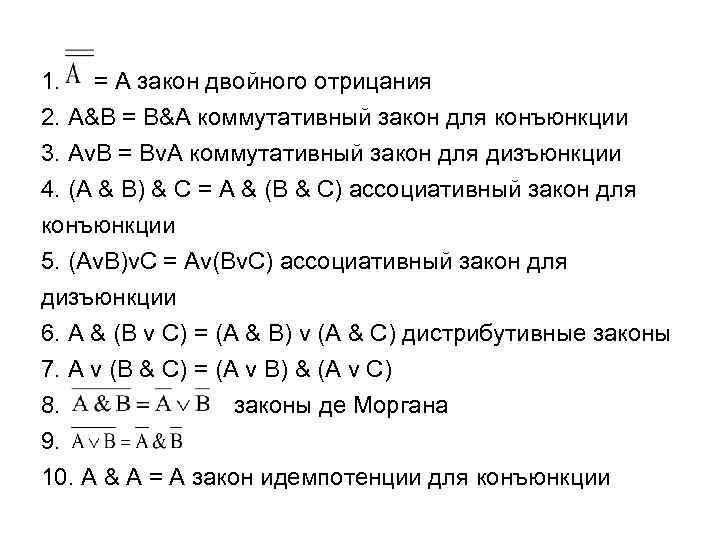

1. = А закон двойного отрицания 2. А&В = В&А коммутативный закон для конъюнкции 3. Av. B = Bv. A коммутативный закон для дизъюнкции 4. (А & В) & С = А & (В & С) ассоциативный закон для конъюнкции 5. (Av. B)v. C = Av(Bv. C) ассоциативный закон для дизъюнкции 6. А & (В v С) = (А & В) v (А & С) дистрибутивные законы 7. A v (В & С) = (A v В) & (A v С) 8. законы де Моргана 9. 10. А & А = А закон идемпотенции для конъюнкции

11. A v A = А закон идемпотенции для дизъюнкции 12. А & 1 = А закон единицы для конъюнкции 13. А & 0 = 0 закон нуля для конъюнкции 14. A v 1 = 1 закон единицы для дизъюнкции 15. A v 0 = А закон нуля дизъюнкции 16. A v = 1 закон исключения третьего 17. А & = 0 закон противоречия 18. А В = v В 19. А В=(А В) & (В А) = ( v В) & ( A v В ) = = (A&B)v( & ) 20. A v (А & В) = А законы поглощения

21. А & (A v В) = А 22. А&( v. B) = A&B 23. Av ( & В) = Av В

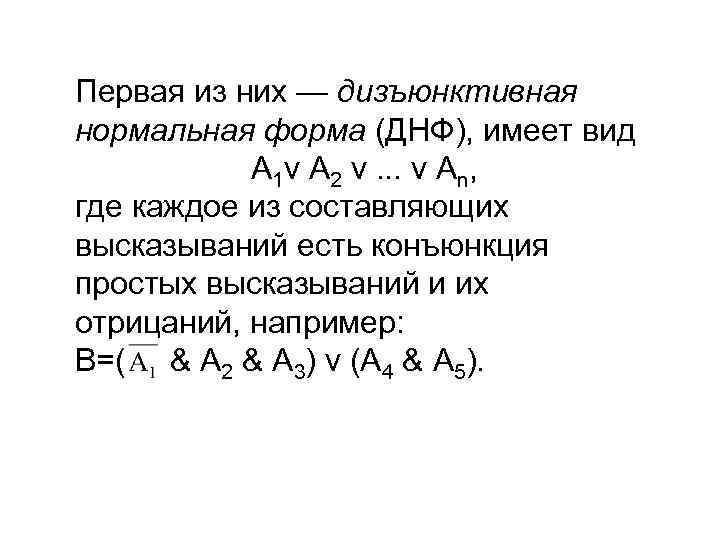

Первая из них — дизъюнктивная нормальная форма (ДНФ), имеет вид A 1 v A 2 v. . . v An, где каждое из составляющих высказываний есть конъюнкция простых высказываний и их отрицаний, например: В=( & А 2 & A 3) v (А 4 & А 5).

Вторая — конъюнктивная нормальная форма (КНФ), имеет вид А 1 А 2 . . . An, где каждое из составляющих есть дизъюнкция простых высказываний и их отрицаний, например: В=( v А 2 v ) & (А 4 v А 5) & А 6.

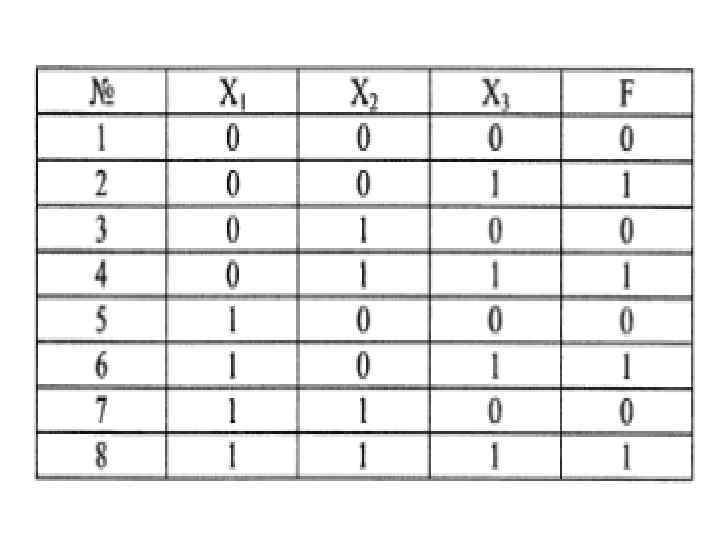

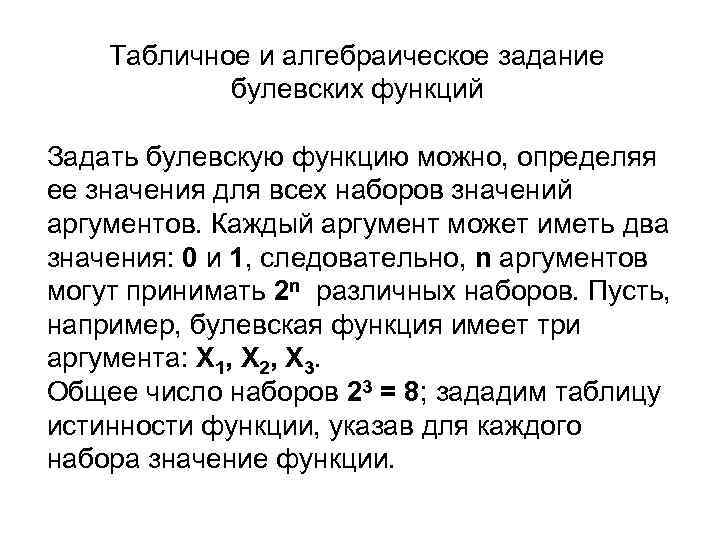

Табличное и алгебраическое задание булевских функций Задать булевскую функцию можно, определяя ее значения для всех наборов значений аргументов. Каждый аргумент может иметь два значения: 0 и 1, следовательно, n аргументов могут принимать 2 n различных наборов. Пусть, например, булевская функция имеет три аргумента: X 1, Х 2, Х 3. Общее число наборов 23 = 8; зададим таблицу истинности функции, указав для каждого набора значение функции.

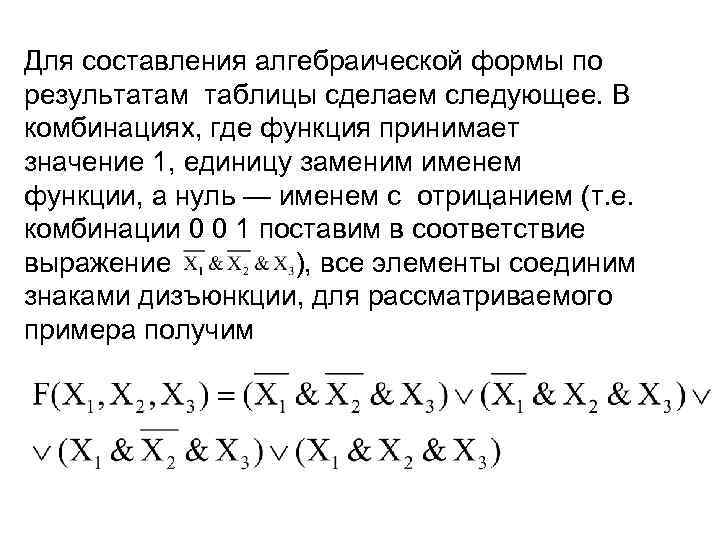

Для составления алгебраической формы по результатам таблицы сделаем следующее. В комбинациях, где функция принимает значение 1, единицу заменим именем функции, а нуль — именем с отрицанием (т. е. комбинации 0 0 1 поставим в соответствие выражение ), все элементы соединим знаками дизъюнкции, для рассматриваемого примера получим

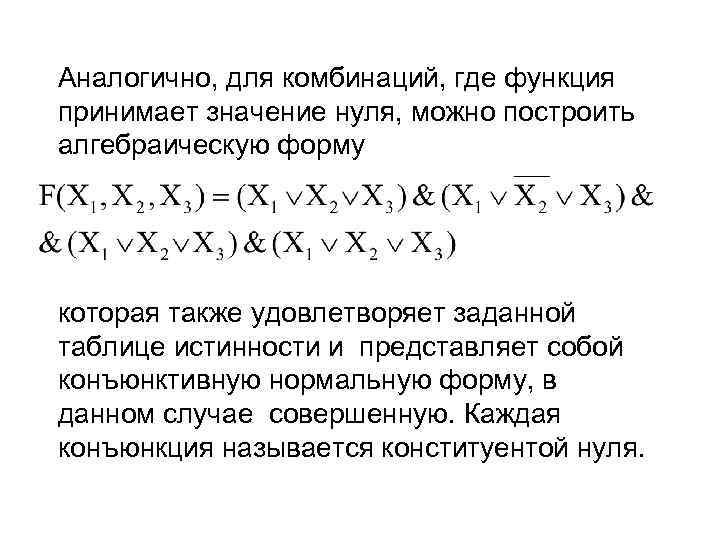

Аналогично, для комбинаций, где функция принимает значение нуля, можно построить алгебраическую форму которая также удовлетворяет заданной таблице истинности и представляет собой конъюнктивную нормальную форму, в данном случае совершенную. Каждая конъюнкция называется конституентой нуля.

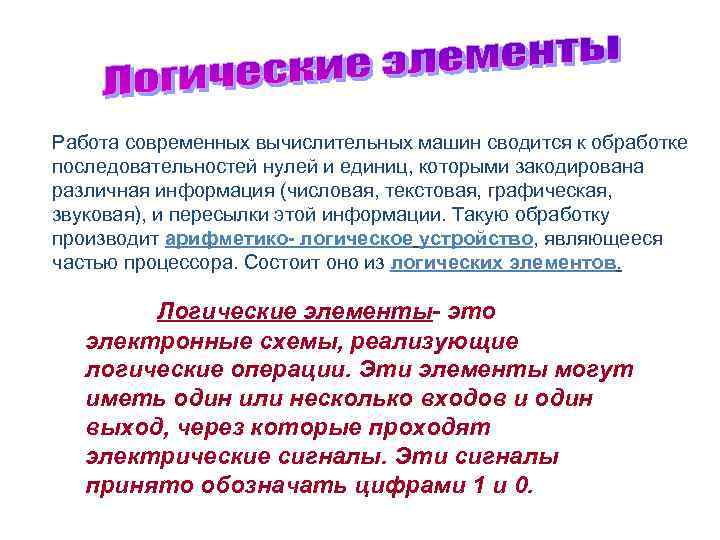

Работа современных вычислительных машин сводится к обработке последовательностей нулей и единиц, которыми закодирована различная информация (числовая, текстовая, графическая, звуковая), и пересылки этой информации. Такую обработку производит арифметико- логическое устройство, являющееся частью процессора. Состоит оно из логических элементов. Логические элементы- это электронные схемы, реализующие логические операции. Эти элементы могут иметь один или несколько входов и один выход, через которые проходят электрические сигналы. Эти сигналы принято обозначать цифрами 1 и 0.

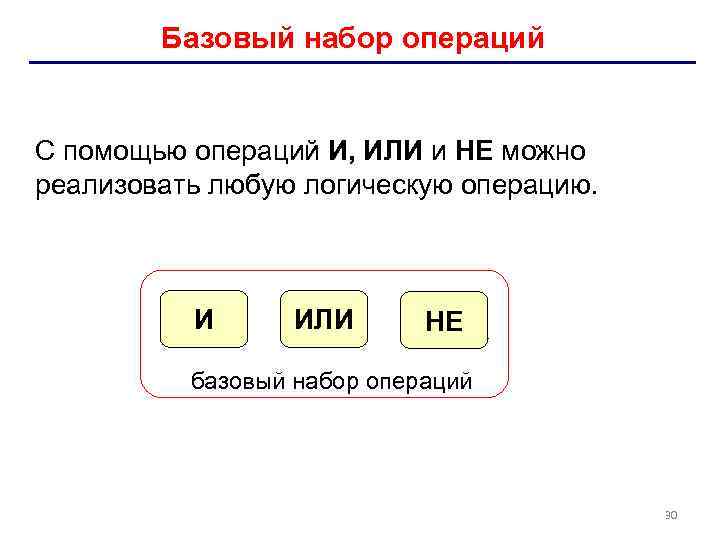

Базовый набор операций С помощью операций И, ИЛИ и НЕ можно реализовать любую логическую операцию. И ИЛИ НЕ базовый набор операций 30

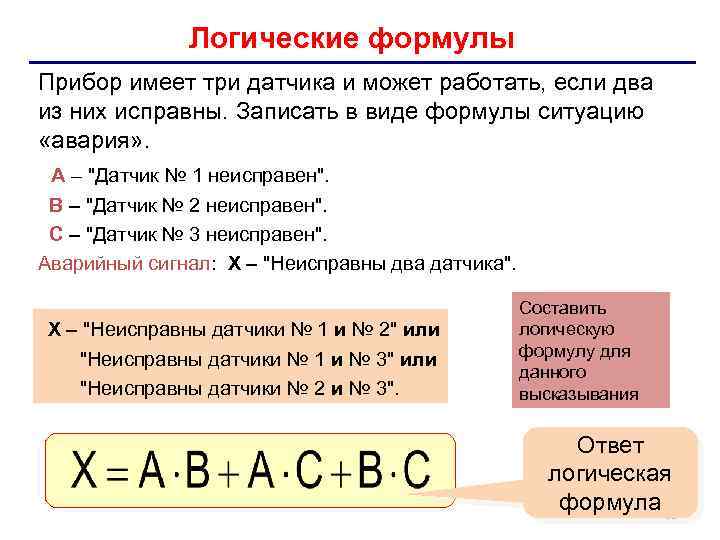

Логические формулы Прибор имеет три датчика и может работать, если два из них исправны. Записать в виде формулы ситуацию «авария» . A – "Датчик № 1 неисправен". B – "Датчик № 2 неисправен". C – "Датчик № 3 неисправен". Аварийный сигнал: X – "Неисправны два датчика". X – "Неисправны датчики № 1 и № 2" или "Неисправны датчики № 1 и № 3" или "Неисправны датчики № 2 и № 3". Составить логическую формулу для данного высказывания Ответ логическая формула 31

вход не выход Простейшим логическим элементом является элемент «НЕ» Он имеет один вход и один выход. Работа этого элемента заключается в инвертировании ( т. е. замене на противоположный) значения поступившего в него сигнала. НЕ Зависимость входных и выходных сигналов можно представить в виде таблицы истинности вход 1 0 выход 0 1

вход 1 вход 2 выход и Его работа заключается в том, что на выходе получается сигнал равный « 1» , когда на оба входа был подан единичный сигнал. Элемент имеет два входа и один выход. & И Таблица истинности для этого элемента. вход 1 0 0 1 1 вход 2 0 1 выход 0 0 0 1

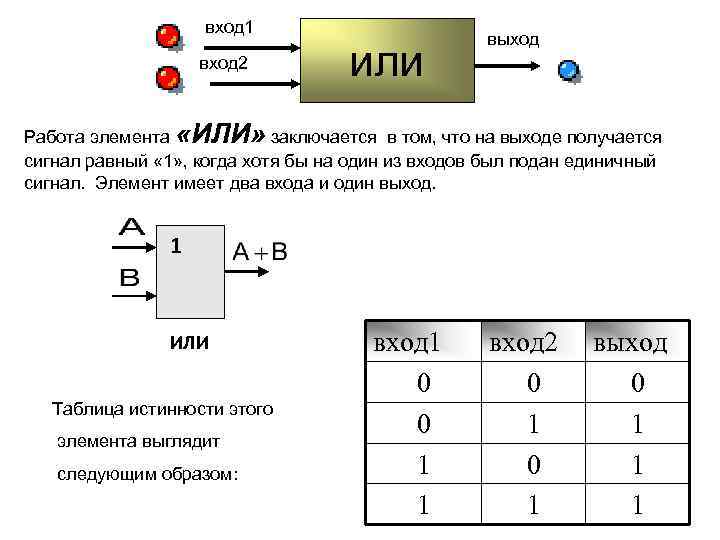

вход 1 вход 2 или выход Работа элемента «ИЛИ» заключается в том, что на выходе получается сигнал равный « 1» , когда хотя бы на один из входов был подан единичный сигнал. Элемент имеет два входа и один выход. 1 ИЛИ Таблица истинности этого элемента выглядит следующим образом: вход 1 0 0 1 1 вход 2 0 1 выход 0 1 1 1

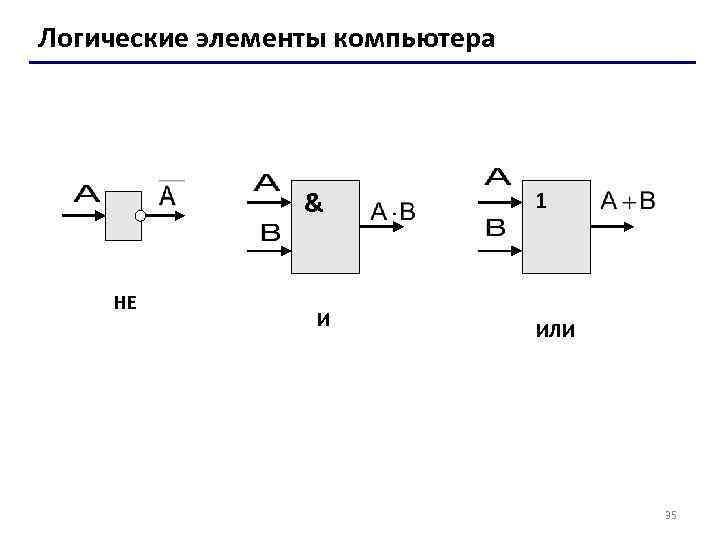

Логические элементы компьютера & НЕ И 1 ИЛИ 35

Составление схем последняя операция - ИЛИ И & & 1 & 36

Полусумматор – это логическая схема, способная складывать два одноразрядных двоичных числа. Σ сумма A B P перенос 0 0 0 1 1 0 & & & S 1 ? Схема на 4 -х элементах? 37

Сумматор – это логическая схема, способная складывать два одноразрядных двоичных числа с переносом из предыдущего разряда. A перенос сумма перенос C P S 0 Σ B 0 0 0 1 0 1 0 0 1 1 1 0 0 0 1 1 0 1 1 1 38

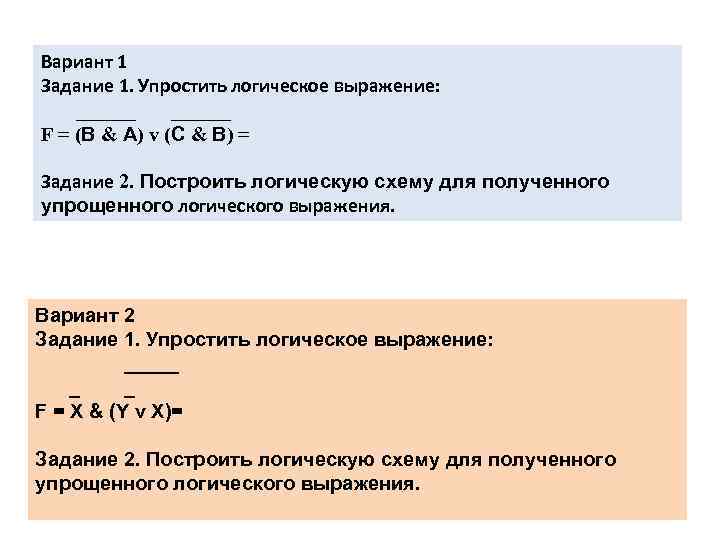

Вариант 1 Задание 1. Упростить логическое выражение: ______ F = (В & А) v (С & В) = Задание 2. Построить логическую схему для полученного упрощенного логического выражения. Вариант 2 Задание 1. Упростить логическое выражение: _____ _ _ F = Х & (Y v X)= Задание 2. Построить логическую схему для полученного упрощенного логического выражения.
