Альбом конструкций

Фундамент монолитный Состоит из монолитной монолитных стенок подвала. По материалу разделяется на: -бетонный; -бутовый. стенка подвала подушки и

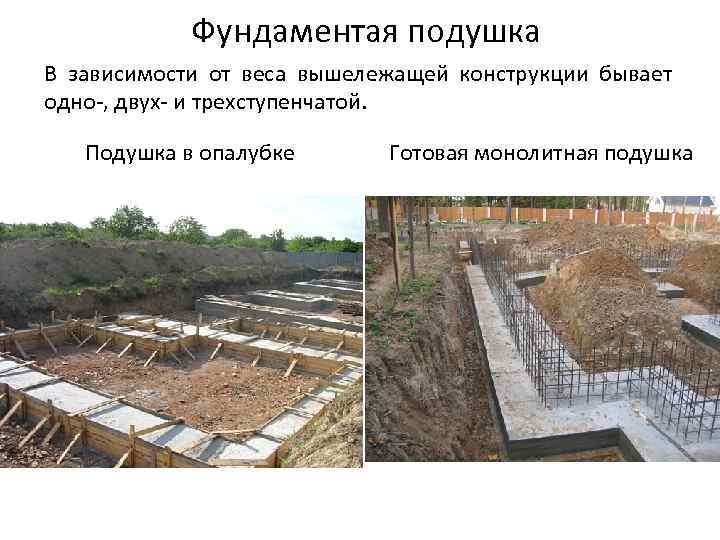

Фундаментая подушка В зависимости от веса вышележащей конструкции бывает одно-, двух- и трехступенчатой. Подушка в опалубке Готовая монолитная подушка

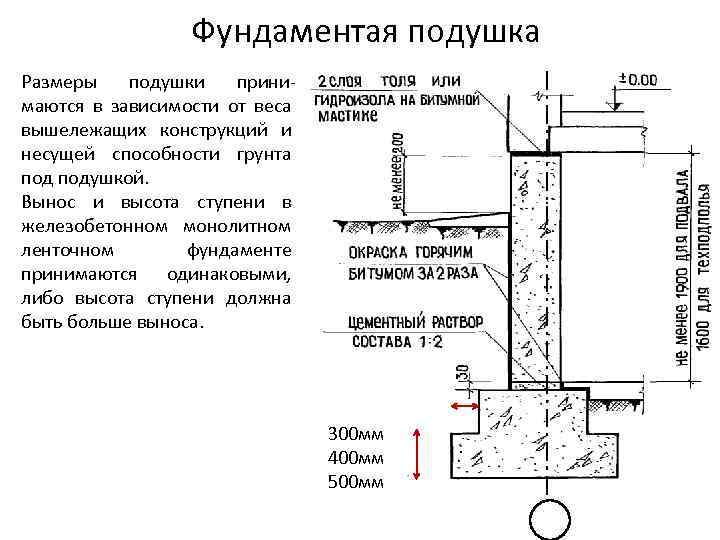

Фундаментая подушка Размеры подушки принимаются в зависимости от веса вышележащих конструкций и несущей способности грунта подушкой. Вынос и высота ступени в железобетонном монолитном ленточном фундаменте принимаются одинаковыми, либо высота ступени должна быть больше выноса. 300 мм 400 мм 500 мм

Фундаментная стенка Опалубка монолитной стенки

Фундаментная стенка Толщина монолитной стенки принимается кратной 50 мм или 100 мм. Толщина фундаментной стены должна быть не меньше толщины вышележащей стены. Верх фундаментной стенки должен заканчиваться не ниже 200 мм от уровня земли и не выше низа перекрытия.

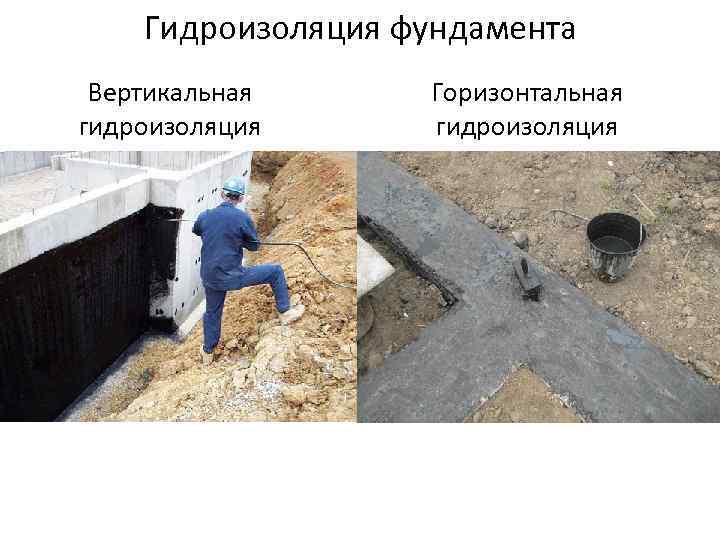

Гидроизоляция фундамента Вертикальная гидроизоляция Горизонтальная гидроизоляция

План ленточного монолитного фундамента

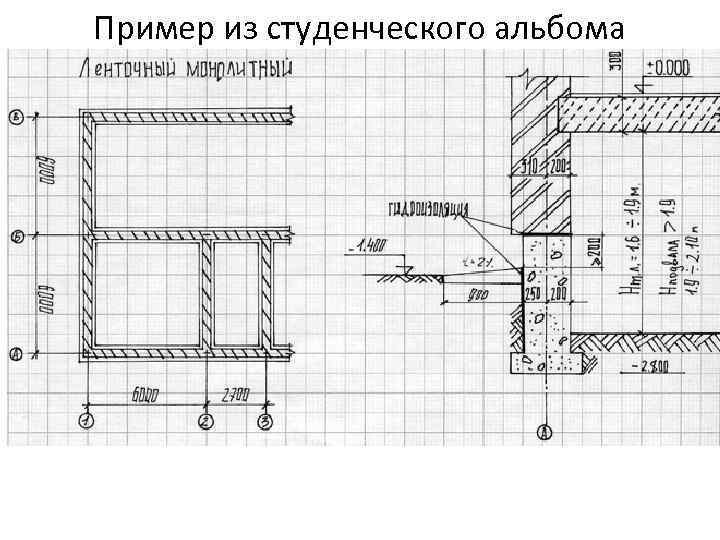

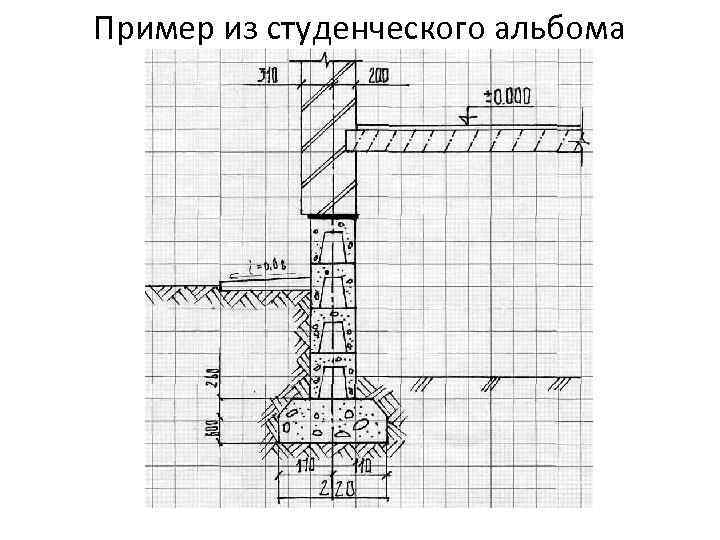

Пример из студенческого альбома

Ленточный сборный фундамент состоит из фундаментных плит и стеновых блоков подвала. Стеновые блоки Фундаментная плита

Фундаментная плита Ширина фундаментной плиты принимается с учетом веса вышележащей конструкции и несущей способности грунта. Высота плиты: 300 мм при ширине до 2000 мм, 500 мм при ширине 2000 мм и более. Ширина плиты: 600, 800, 1000, 1200, 1400, 1600, 2000, 2400, 2800, 3200 мм. Длина плиты: 800, 1200, 2400, 3000 мм.

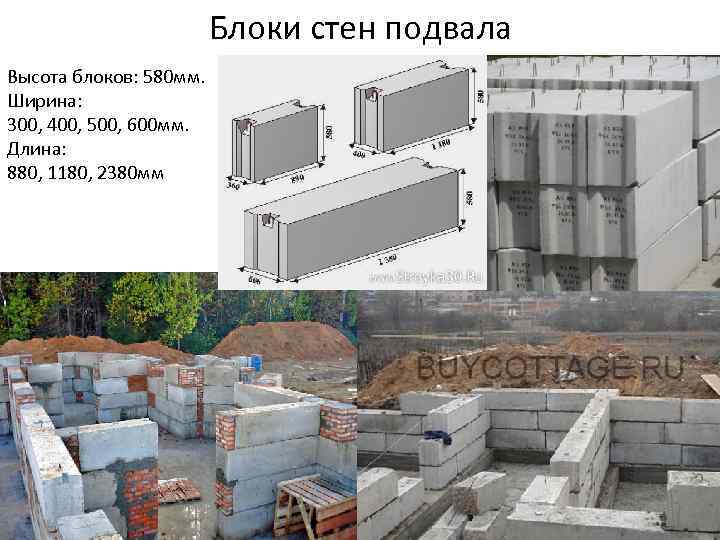

Блоки стен подвала Высота блоков: 580 мм. Ширина: 300, 400, 500, 600 мм. Длина: 880, 1180, 2380 мм

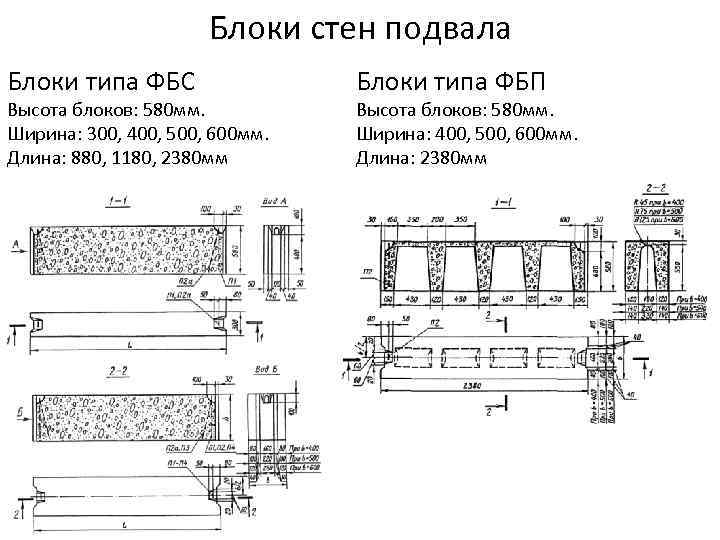

Блоки стен подвала Блоки типа ФБС Высота блоков: 580 мм. Ширина: 300, 400, 500, 600 мм. Длина: 880, 1180, 2380 мм Блоки типа ФБП Высота блоков: 580 мм. Ширина: 400, 500, 600 мм. Длина: 2380 мм

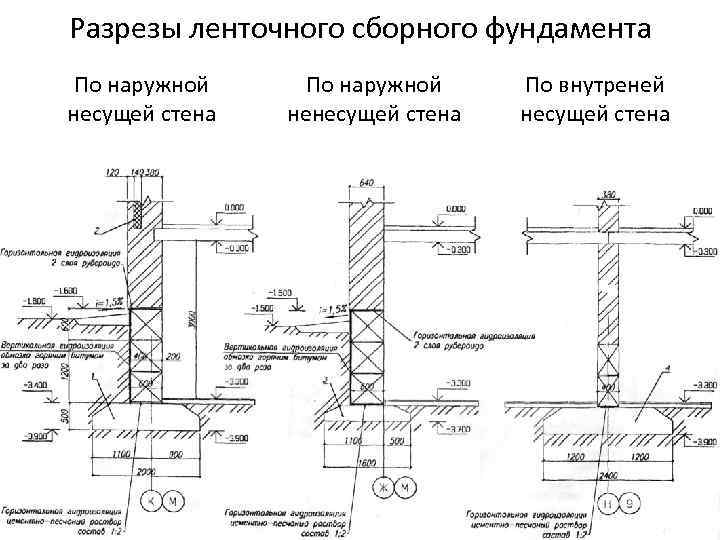

Разрезы ленточного сборного фундамента По наружной несущей стена По наружной ненесущей стена По внутреней несущей стена

Перевязка стеновых блоков подвала

План ленточного сборного фундамента

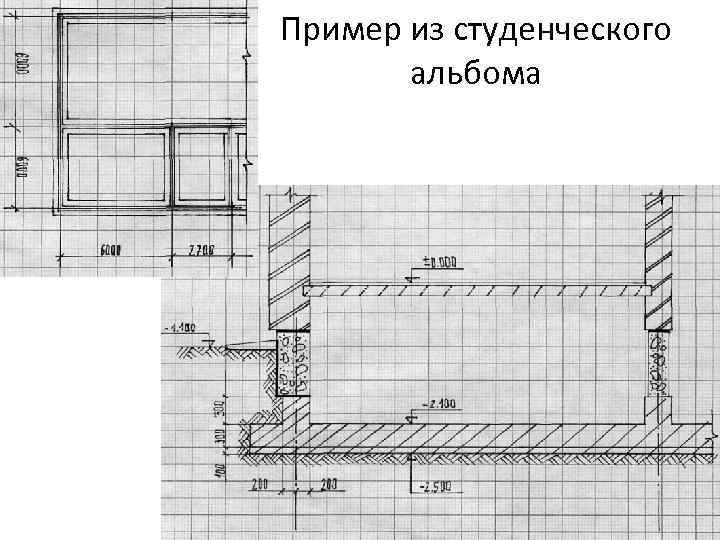

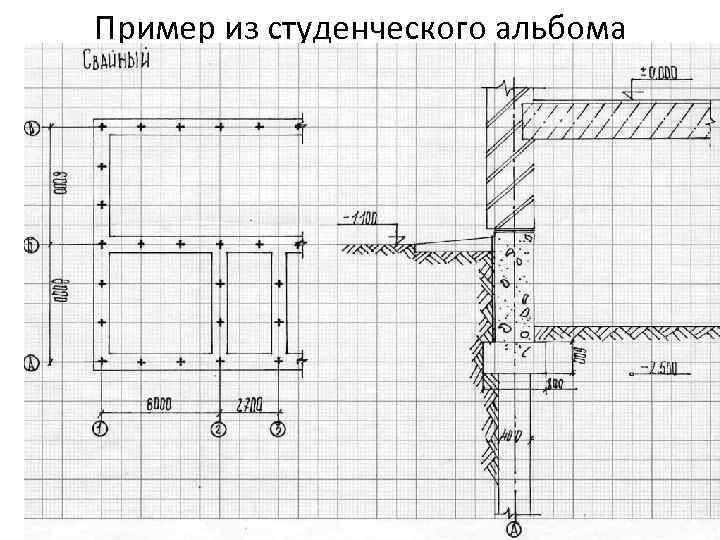

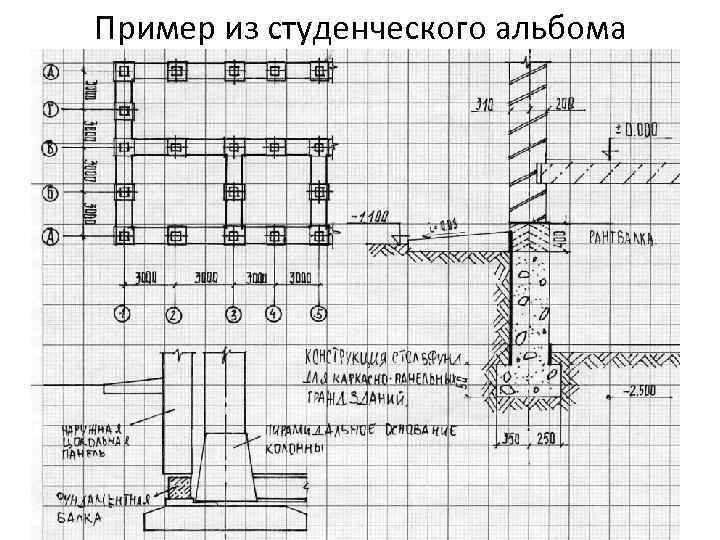

Пример из студенческого альбома

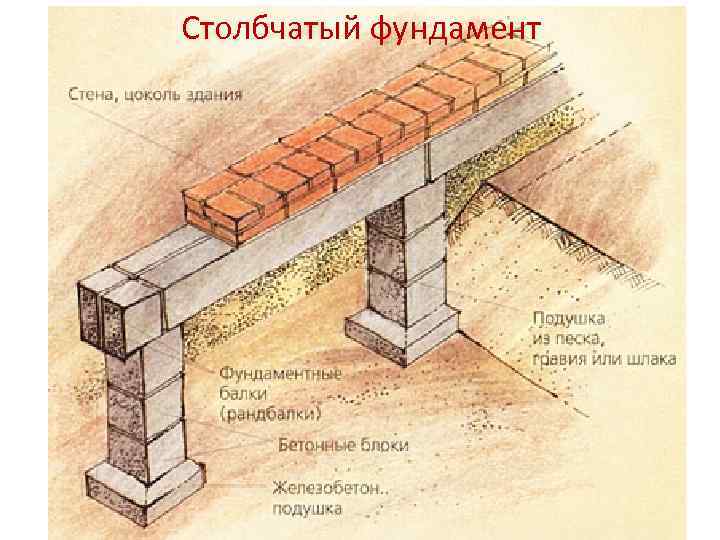

Столбчатый фундамент

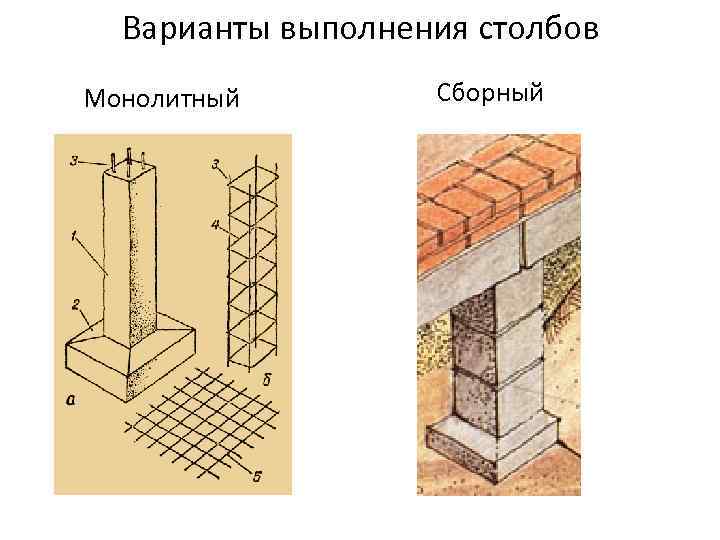

Варианты выполнения столбов Монолитный Сборный

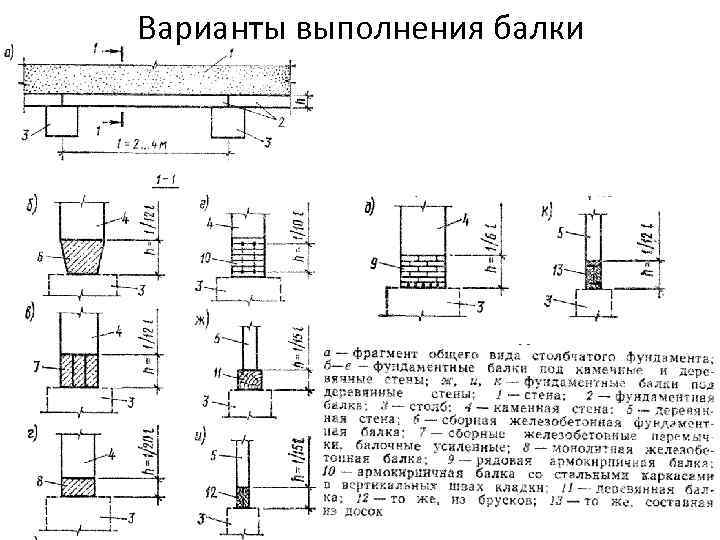

Варианты выполнения балки

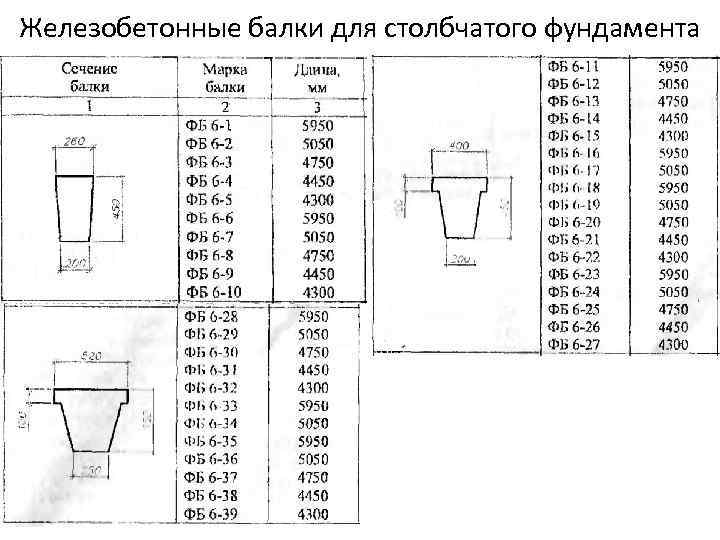

Железобетонные балки для столбчатого фундамента

Монолитные балки для столбчатого фундамента Ширина монолитной балки определяется толщиной вышележащей стены. Высота балки зависит от веса вышележащих конструкция (стен, перекрытий, крыши) и расстояния между опорами балки (столбами).
