АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ ГОСТ 2 317 -69 Презентацию составил

АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ ГОСТ 2. 317 -69 Презентацию составил: доцент каф. НГи. Г Мар. ГТУ Н. Т. Новоселов

Аксонометрические проекции применяются в качестве вспомогательных к чертежам в случаях, когда требуется наглядное изображение формы детали Аксонометрическими проекциями называют наглядные изображения предмета, получаемые параллельным проецированием его на одну плоскость проекций вместе с осями прямоугольных координат, к которым этот объект отнесен. Слово «аксонометрия» означает «измерение по осям»

В зависимости от направления проецирующих лучей и положения плоскости проекций аксонометрическое изображение оригинала искажается На рисунке показан процесс получения аксонометрической проекции точки А. Для этого точка А отнесена к координатным осям Охуz и вместе с ними спроецирована на плоскость К. • • На плоскости К получились: оси О'х', О'у', О'z', являющиеся изображением координатных осей; точка А'- аксонометрическое изображение точки А; ex, ey, ez – натуральные масштабные отрезки по осям X, Y, Z; e’x, e’y, e’z – аксонометрические масштабные отрезки по осям координат. Отношение длины аксонометрической единицы к ее истинной длине называется коэффициентом искажения для данной оси.

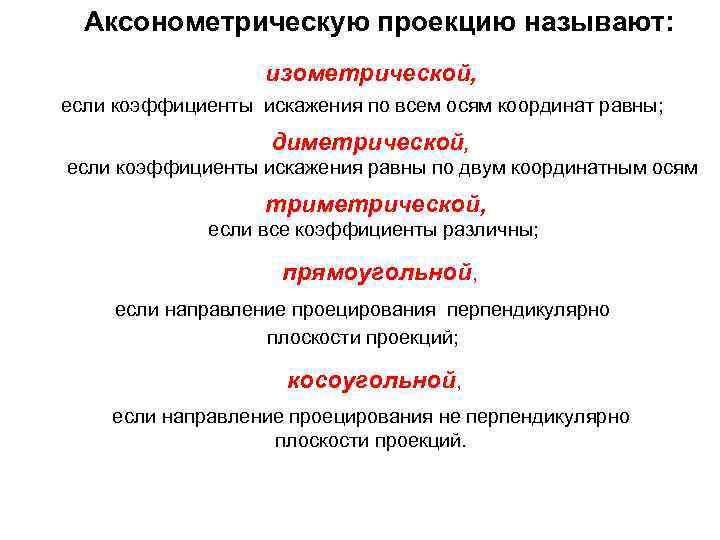

Аксонометрическую проекцию называют: изометрической, если коэффициенты искажения по всем осям координат равны; диметрической, если коэффициенты искажения равны по двум координатным осям триметрической, если все коэффициенты различны; прямоугольной, если направление проецирования перпендикулярно плоскости проекций; косоугольной, если направление проецирования не перпендикулярно плоскости проекций.

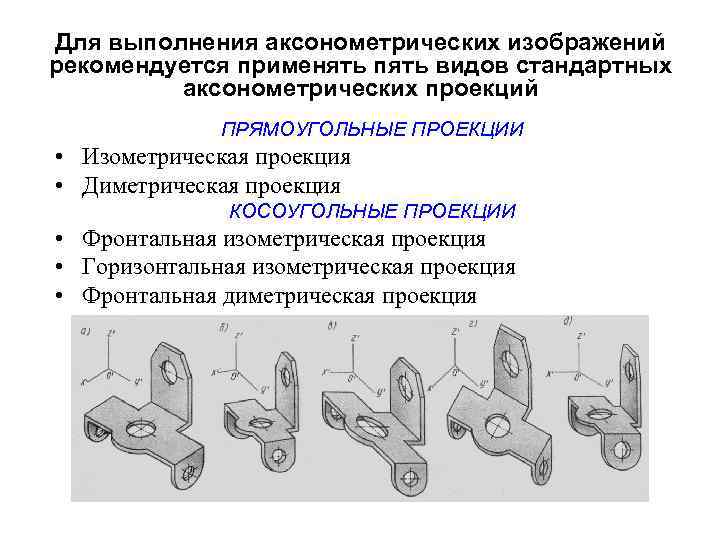

Для выполнения аксонометрических изображений рекомендуется применять пять видов стандартных аксонометрических проекций ПРЯМОУГОЛЬНЫЕ ПРОЕКЦИИ • Изометрическая проекция • Диметрическая проекция КОСОУГОЛЬНЫЕ ПРОЕКЦИИ • Фронтальная изометрическая проекция • Горизонтальная изометрическая проекция • Фронтальная диметрическая проекция

Изометрическая проекция Положение аксонометрических осей Коэффициент искажения по осям x, y, z равен 0, 82. Для упрощения изометрическую проекцию, как правило, выполняют без искажения, т. е. приняв коэффициент искажения равным 1. Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы 1, 2, 3. Их большие оси расположены под углом 90 к осям y, z, x соответственно и равны 1, 22 d (при коэффициенте искажения – 1), а малые оси = 0, 71 d, где d – диаметр окружности.

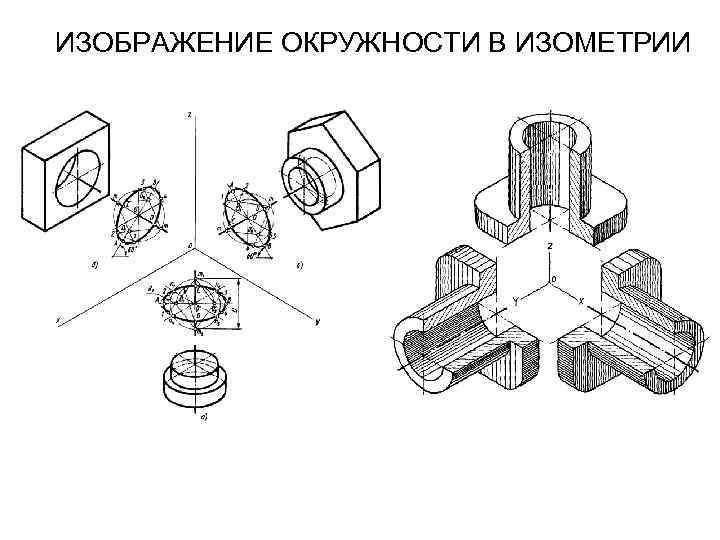

ИЗОБРАЖЕНИЕ ОКРУЖНОСТИ В ИЗОМЕТРИИ

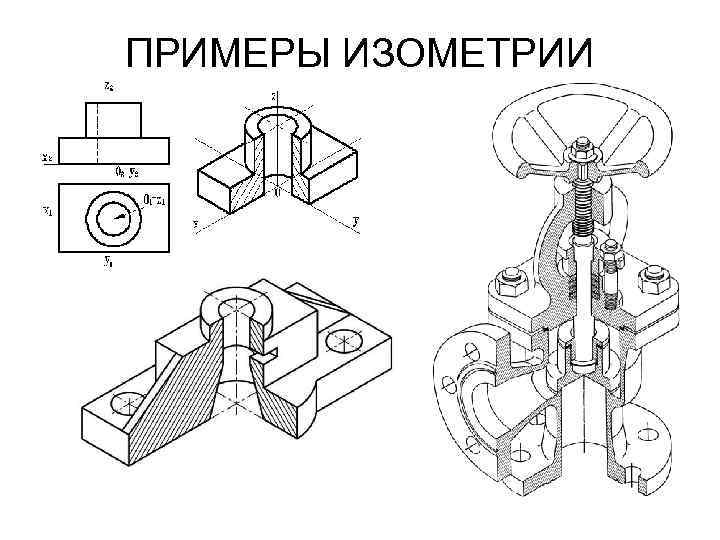

ПРИМЕРЫ ИЗОМЕТРИИ

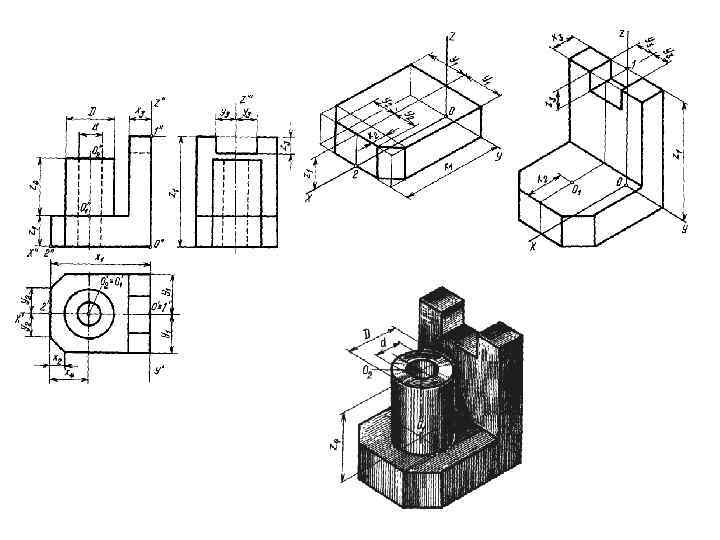

Построение изометрии

Пример выполнения задания

Штриховка разрезов в изометрии

Диметрическая проекция Положение аксонометрических осей Коэффициент искажения по оси y равен 0, 47, а по осям x и z – 0, 94. Диметрическую проекцию выполняют, как правило, упрощенно с коэффициентом искажения, равным 1, по осям x и z и с коэффициентом искажения 0, 5 по оси y.

Косоугольная фронтальная изометрическая проекция Положение аксонометрических осей Фронтальную изометрическую проекцию выполняют без искажения по осям x, y, z. Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций, – в эллипсы.

Косоугольная горизонтальная изометрическая проекция Положение аксонометрических осей Фронтальную изометрическую проекцию выполняют без искажения по осям x, y, z. Окружности, лежащие в плоскостях, параллельных горизонтальной плоскости проекций, проецируются на аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, параллельных фронтальной и профильной плоскостям проекций, – в эллипсы.

Косоугольная фронтальная диметрическая проекция Положение аксонометрических осей Фронтальную диметрическую проекцию выполняют без искажения по осям x и z, а по оси y с коэффициентом искажения 0, 5. Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций, – в эллипсы.
