Академия гражданской защиты МЧС России Д 13/4 Инженерная защита населения и территории Групповое занятие Тема № 3: Защитные сооружения ГО Занятие 3: Планировка и внутреннее оборудование защитных сооружений ГО

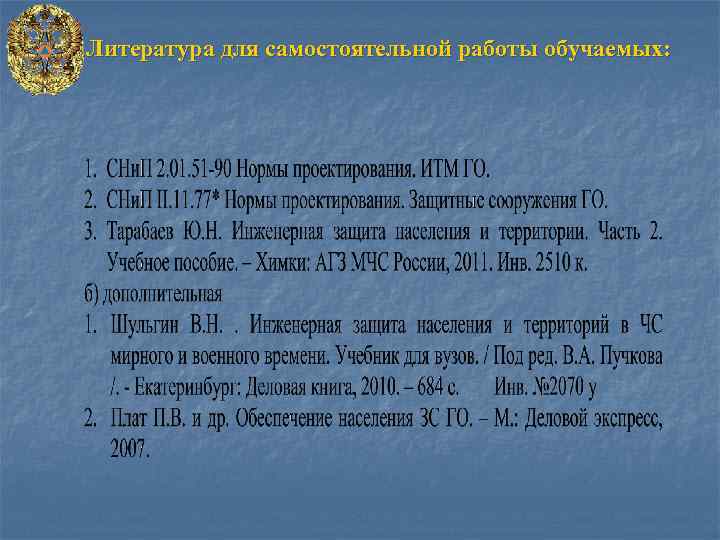

Литература для самостоятельной работы обучаемых:

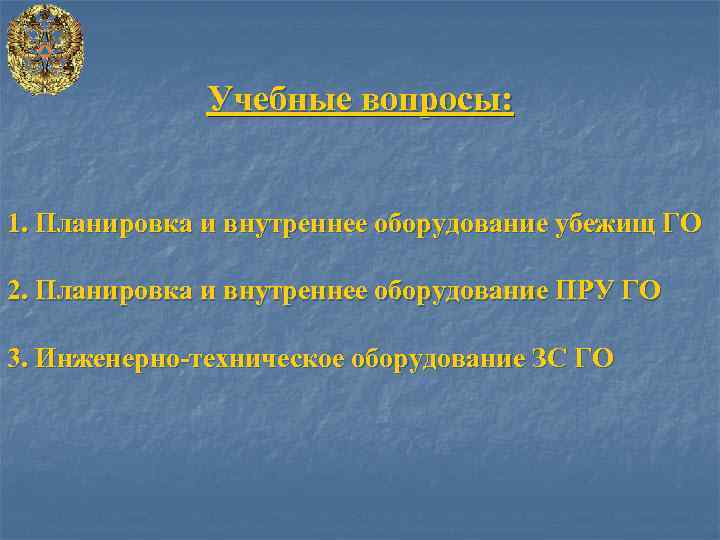

Учебные вопросы: 1. Планировка и внутреннее оборудование убежищ ГО 2. Планировка и внутреннее оборудование ПРУ ГО 3. Инженерно-техническое оборудование ЗС ГО

1 -й учебный вопрос Планировка и внутреннее оборудование убежищ ГО

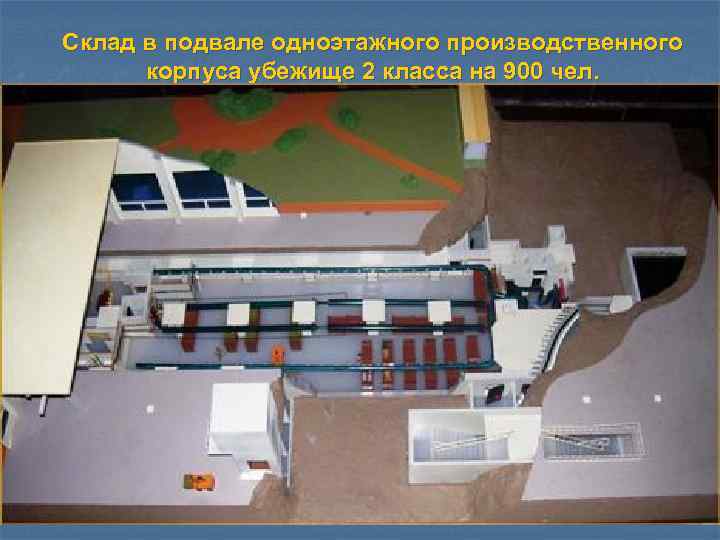

Склад в подвале одноэтажного производственного корпуса убежище 2 класса на 900 чел.

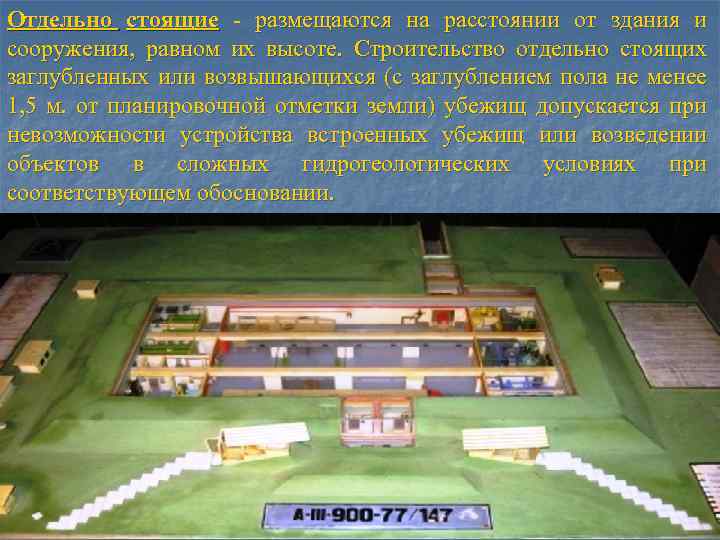

Отдельно стоящие - размещаются на расстоянии от здания и сооружения, равном их высоте. Строительство отдельно стоящих заглубленных или возвышающихся (с заглублением пола не менее 1, 5 м. от планировочной отметки земли) убежищ допускается при невозможности устройства встроенных убежищ или возведении объектов в сложных гидрогеологических условиях при соответствующем обосновании.

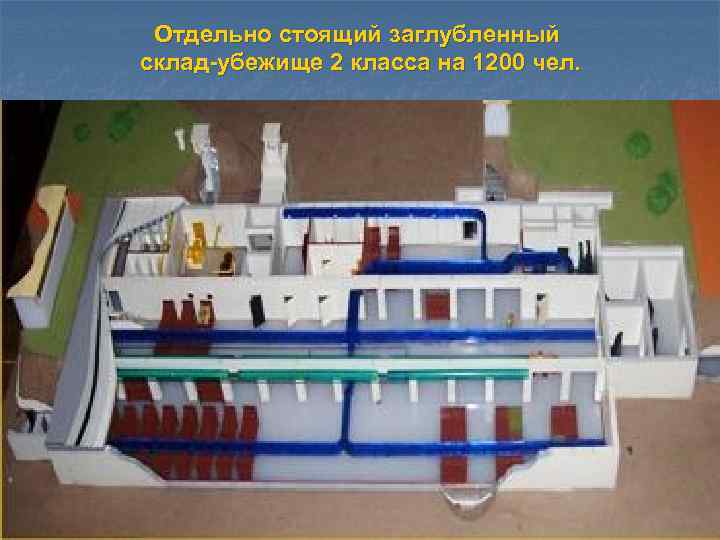

Отдельно стоящий заглубленный склад-убежище 2 класса на 1200 чел.

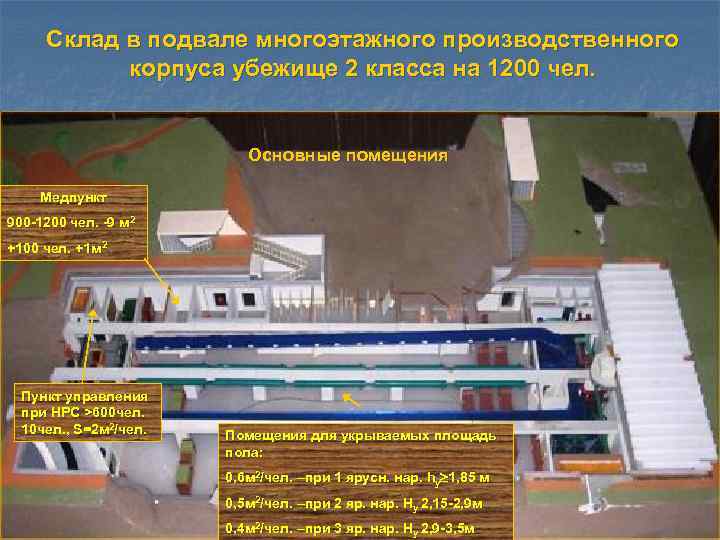

Склад в подвале многоэтажного производственного корпуса убежище 2 класса на 1200 чел. Основные помещения Медпункт 900 -1200 чел. -9 м 2 +100 чел. +1 м 2 Пункт управления при НРС >600 чел. 10 чел. , S=2 м 2/чел. Помещения для укрываемых площадь пола: 0, 6 м 2/чел. –при 1 ярусн. нар. hу 1, 85 м 0, 5 м 2/чел. –при 2 яр. нар. Hу 2, 15 -2, 9 м 0, 4 м 2/чел. –при 3 яр. нар. Hу 2, 9 -3, 5 м

Вспомогательные помещения Тамбур-шлюз 1 -камерн. > 300 чел. 2 -камерн. >600 чел. Помещение для хран. прод. На 150 чел. -5 м 2 Санузел S=8 м 2 (при входе =0, 8 м) (М/Ж) S=10 м 2 (при входе =1, 2 м) +150 чел. +3 м 2 ФВП Запас питьевой воды из расчета 3 л/чел. /сут. 1 кран на 300 чел.

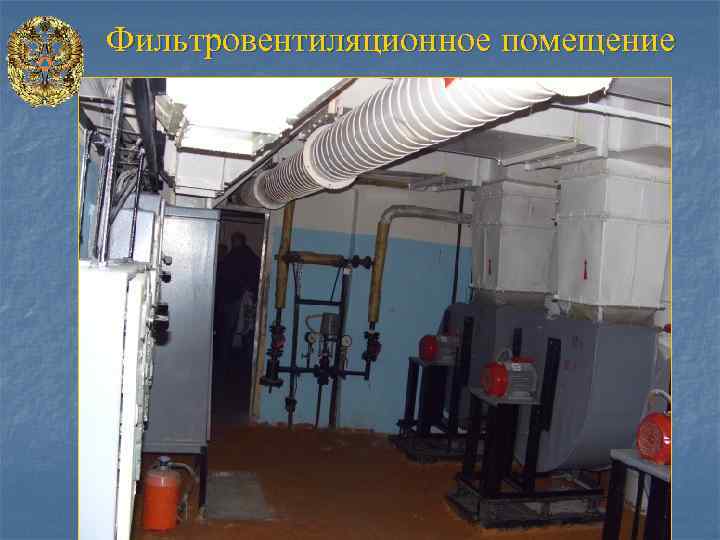

Фильтровентиляционное помещение

Комната баков запаса воды

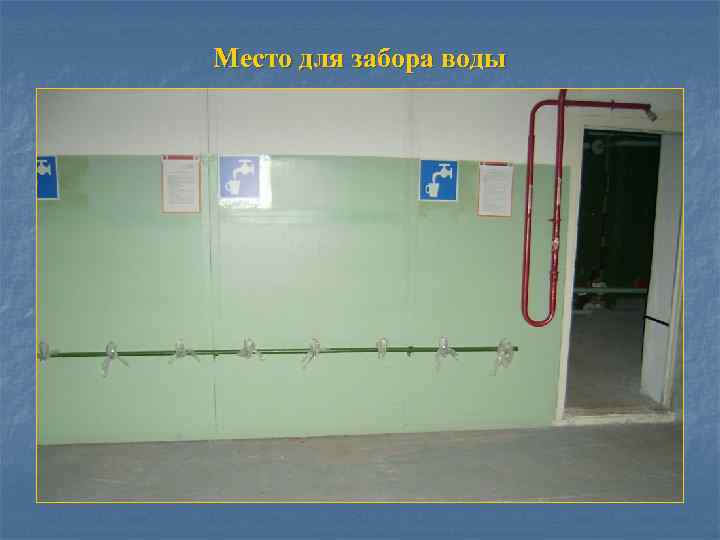

Место для забора воды

Защищённая дизельная электростанция

Защищённая дизельная электростанция Электростанция состоит из двигателя внутреннего сгорания, генератора и щита управления

Машинный зал 1 2 3 1 -противопыльный масляный фильтр ФЯР; 2 -воздушный фильтр ДЭС; 3 -расходный бак топлива ДЭС.

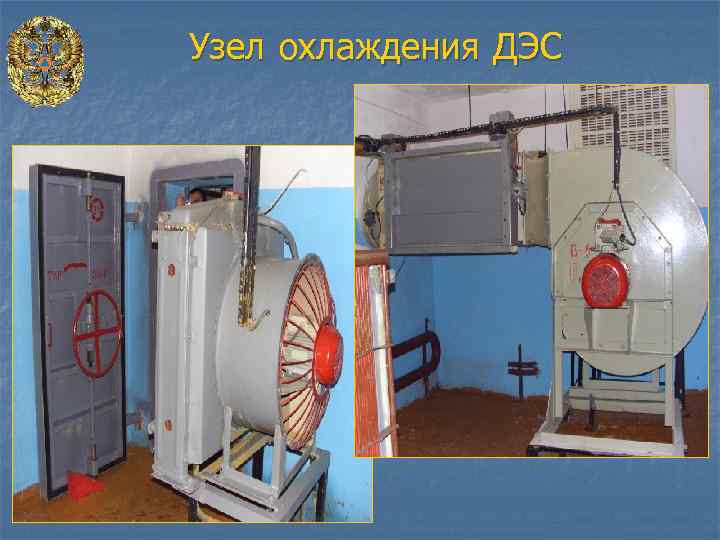

Узел охлаждения ДЭС

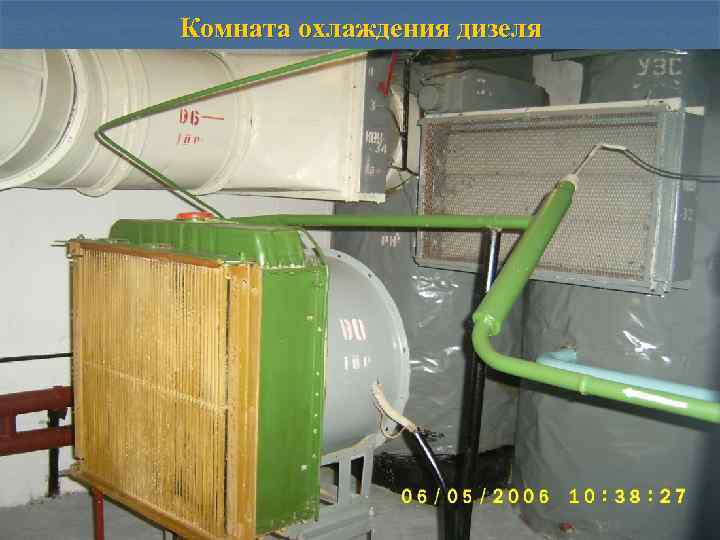

Комната охлаждения дизеля

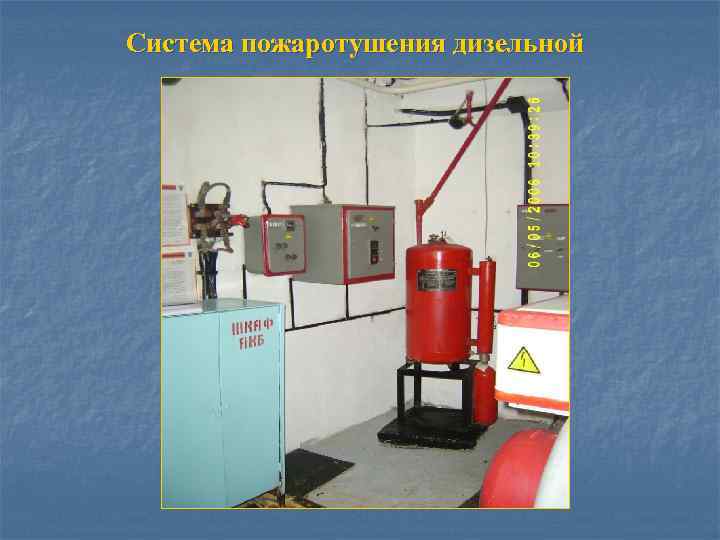

Система пожаротушения дизельной

Электрощитовая

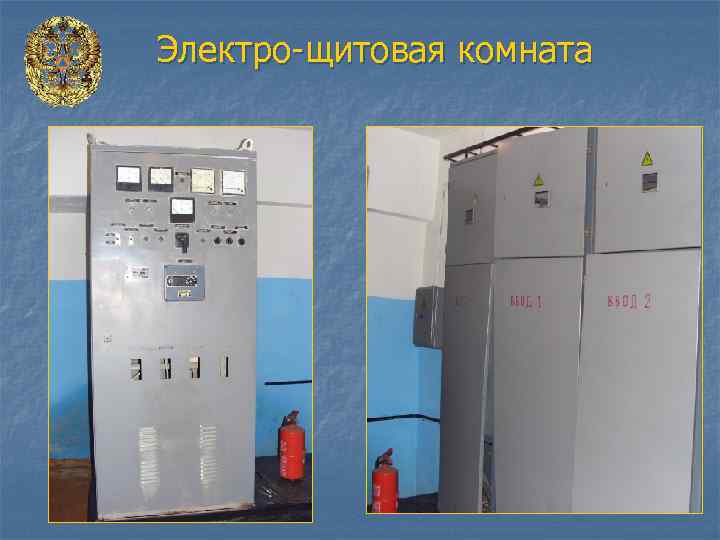

Электро-щитовая комната

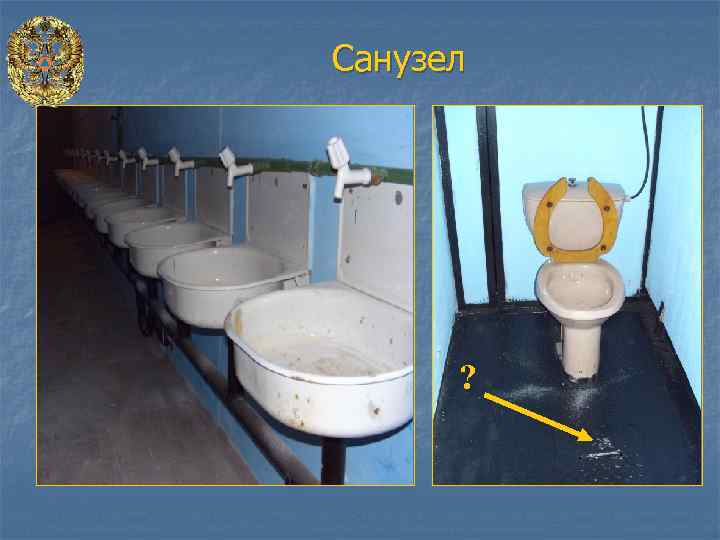

Санузел ?

Дренажная

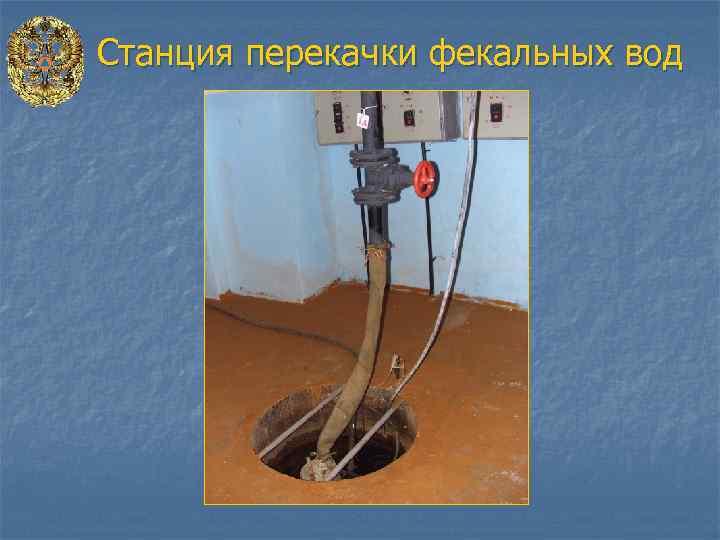

Станция перекачки фекальных вод

Система канализации

Вентиляционный агрегат машинного зала

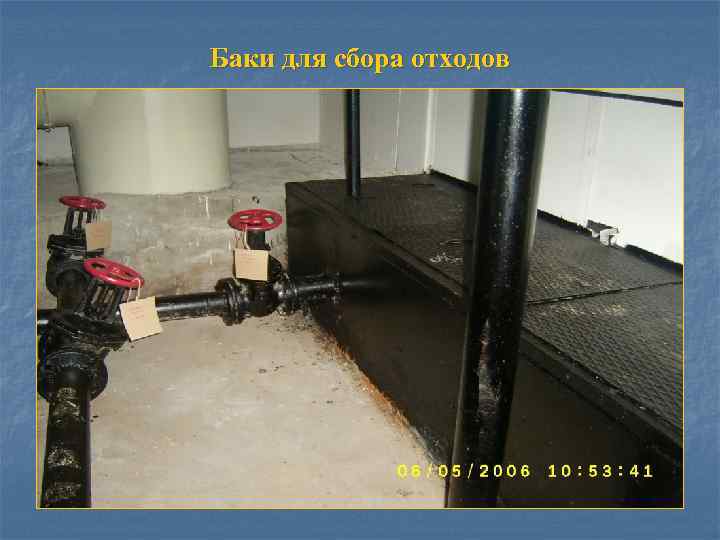

Баки для сбора отходов

Плинкерная ( комната пожаротушения)

2 -й учебный вопрос Планировка и внутреннее оборудование ПРУ

3 -й учебный вопрос Инженерно-техническое оборудование ЗС ГО

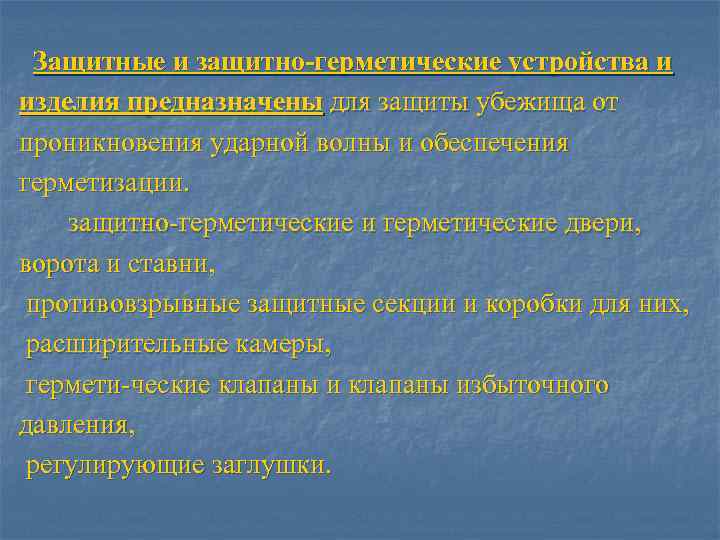

Защитные и защитно-герметические устройства и изделия предназначены для защиты убежища от проникновения ударной волны и обеспечения герметизации. защитно-герметические и герметические двери, ворота и ставни, противовзрывные защитные секции и коробки для них, расширительные камеры, гермети-ческие клапаны избыточного давления, регулирующие заглушки.

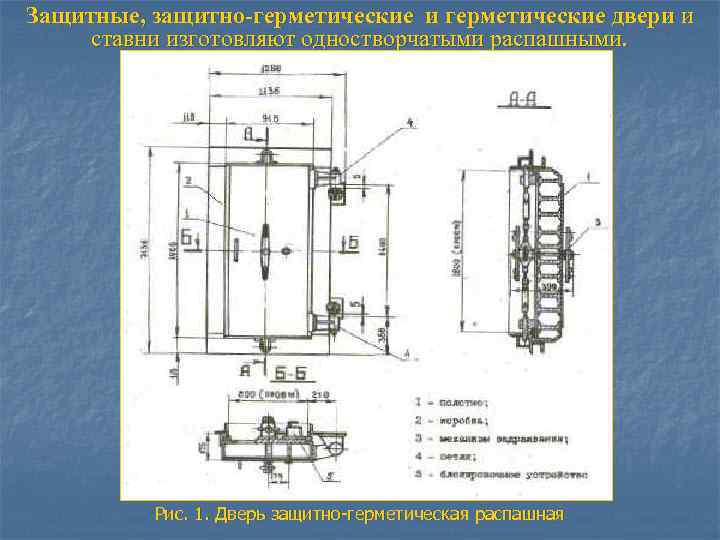

Защитные, защитно-герметические и герметические двери и ставни изготовляют одностворчатыми распашными. Рис. 1. Дверь защитно-герметическая распашная

Вход в убежище с тамбурами-шлюзами 1 2 3 Устройство входных проёмов убежищ состоит из 1 -дверной коробки или рамы; 2 - дверного полотна и 3 -запорных устройств

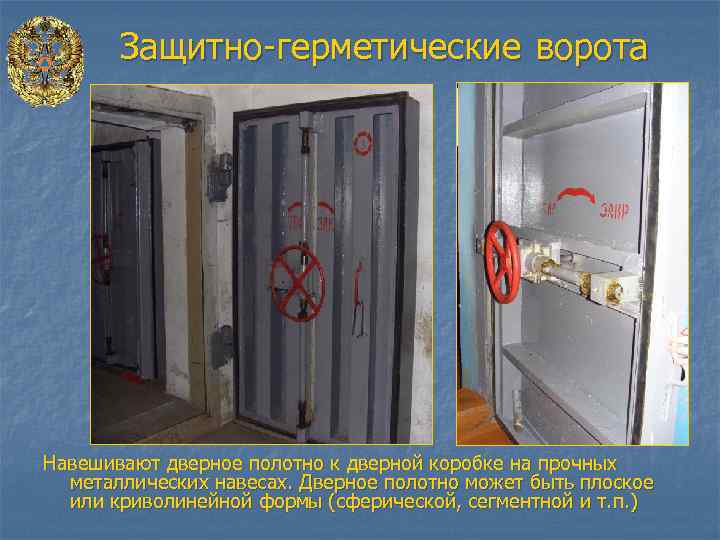

Защитно-герметические ворота Навешивают дверное полотно к дверной коробке на прочных металлических навесах. Дверное полотно может быть плоское или криволинейной формы (сферической, сегментной и т. п. )

Полотно защитно-герметической двери По защитным свойствам устройства делятся на защитные (от действия ударной волны), защитно-герметические (от действия ударной волны и для обеспечения герметизации) и герметические (для обеспечения герметизации)

Штурвальный механизм задраивания В зависимости от типа дверей или ворот запорные устройства могут быть в виде ручек с клиновыми или сегментными запорами, в виде накидных

Защитные и защитно-герметические ворота применяют при использовании убежищ в качестве гаражей или для крупноразмерных технологических проемов в убежищах. В зависимости от размера проема и условий установки и эксплуатации ворота могут быть распашными одно- и двустворчатыми и откатными Ворота защитно-герметические распашные

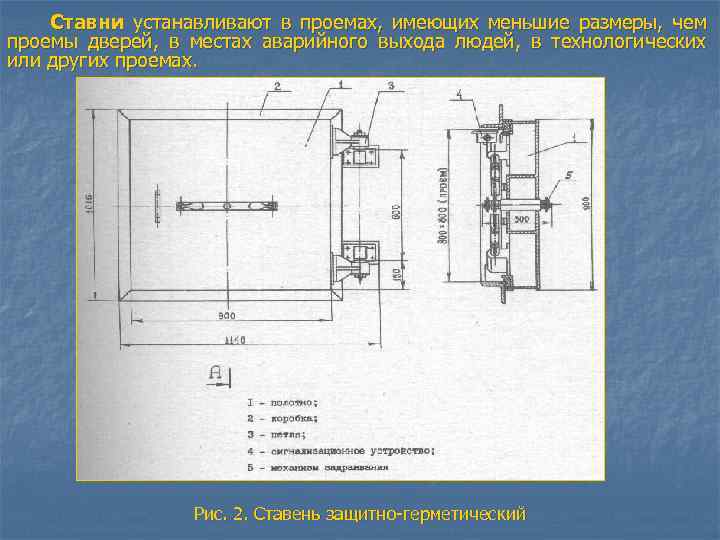

Ставни устанавливают в проемах, имеющих меньшие размеры, чем проемы дверей, в местах аварийного выхода людей, в технологических или других проемах. Рис. 2. Ставень защитно-герметический

Защитно-герметические ставни 1 2 1 -защитно-герметический ставень, 2 -герметический ставень

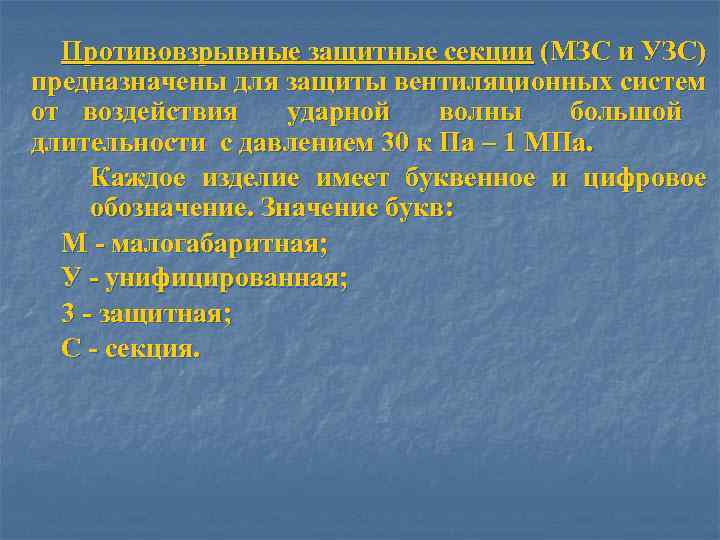

Противовзрывные защитные секции (МЗС и УЗС) предназначены для защиты вентиляционных систем от воздействия ударной волны большой длительности с давлением 30 к Па – 1 МПа. Каждое изделие имеет буквенное и цифровое обозначение. Значение букв: М - малогабаритная; У - унифицированная; 3 - защитная; С - секция.

Рис. 4. Противовзрывная защитная секция (МЗС).

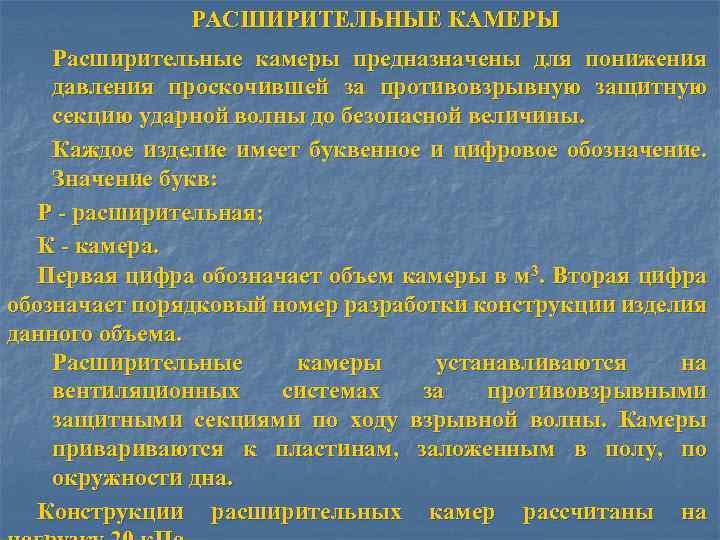

РАСШИРИТЕЛЬНЫЕ КАМЕРЫ Расширительные камеры предназначены для понижения давления проскочившей за противовзрывную защитную секцию ударной волны до безопасной величины. Каждое изделие имеет буквенное и цифровое обозначение. Значение букв: Р - расширительная; К - камера. Первая цифра обозначает объем камеры в м 3. Вторая цифра обозначает порядковый номер разработки конструкции изделия данного объема. Расширительные камеры устанавливаются на вентиляционных системах за противовзрывными защитными секциями по ходу взрывной волны. Камеры приваются к пластинам, заложенным в полу, по окружности дна. Конструкции расширительных камер рассчитаны на

Клапаны герметические с электрическим и ручным приводом применяются для герметического перекрытия воздуховодов в сооружениях ГО и устанавливаются: в местах пересечения воздуховодов с внешними и внутренними границами герметизации; для отключения различных фильтров, используемых для очистки и регенерации воздуха при режимах фильтровентиляции и регенерации; для отключения воздуховодов от помещений с токсичными и взрывоопасными веществами; на воздуховодах, открываемых или закрываемых в аварийных случаях (на воздуховодах дымоудаления) или для переключения работы систем вентиляции с одного режима на другой.

Клапаны избыточного давления предназначены для автоматического поддержания постоянного избыточного давления в смежных помещениях и для перетекания воздуха из одного помещения в другое только в одном направлении. Рис. 5. Клапан избыточного давления

Герметический клапан с электроприводом Для переключения системы воздухоснабжения с одного режима на другой имеются герметические клапаны с ручным и электрическим приводом. Клапаны выпускаются 100, 150, 200, 300, 400 мм и более

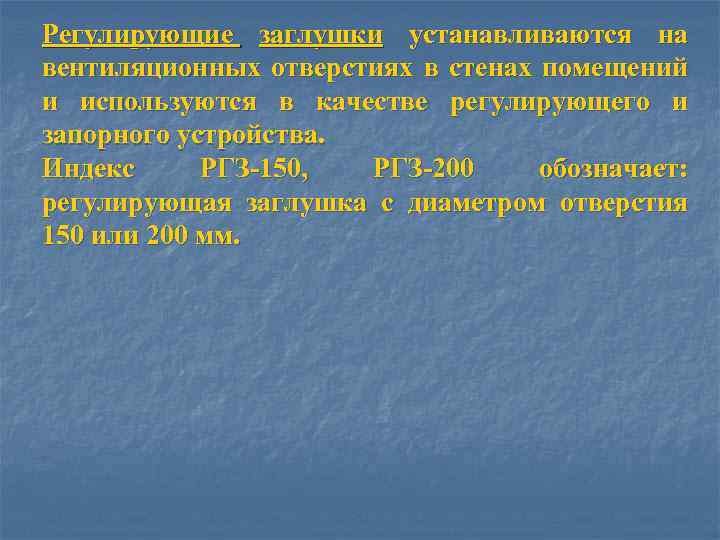

Регулирующие заглушки устанавливаются на вентиляционных отверстиях в стенах помещений и используются в качестве регулирующего и запорного устройства. Индекс РГЗ-150, РГЗ-200 обозначает: регулирующая заглушка с диаметром отверстия 150 или 200 мм.

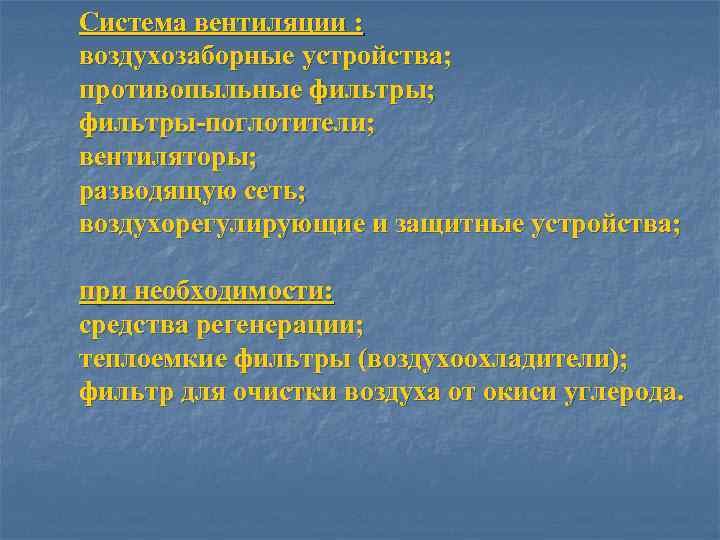

Система вентиляции : воздухозаборные устройства; противопыльные фильтры; фильтры-поглотители; вентиляторы; разводящую сеть; воздухорегулирующие и защитные устройства; при необходимости: средства регенерации; теплоемкие фильтры (воздухоохладители); фильтр для очистки воздуха от окиси углерода.

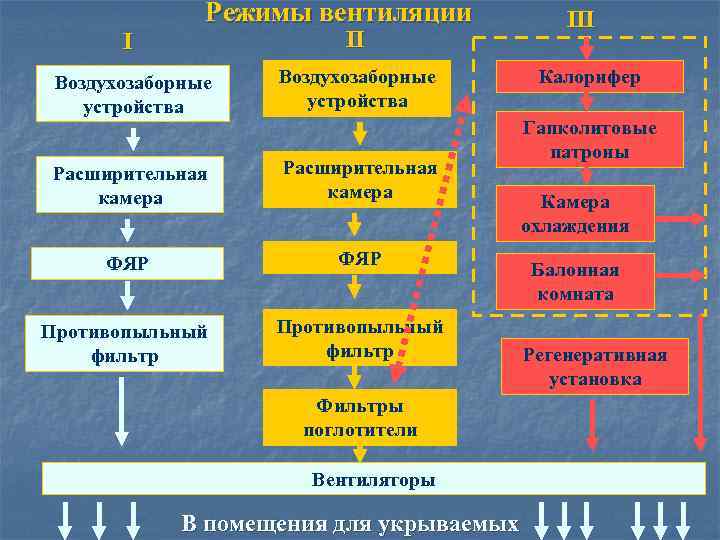

I Режимы вентиляции II Воздухозаборные устройства Расширительная камера ФЯР Противопыльный фильтр Фильтры поглотители Вентиляторы В помещения для укрываемых III Калорифер Гапколитовые патроны Камера охлаждения Балонная комната Регенеративная установка

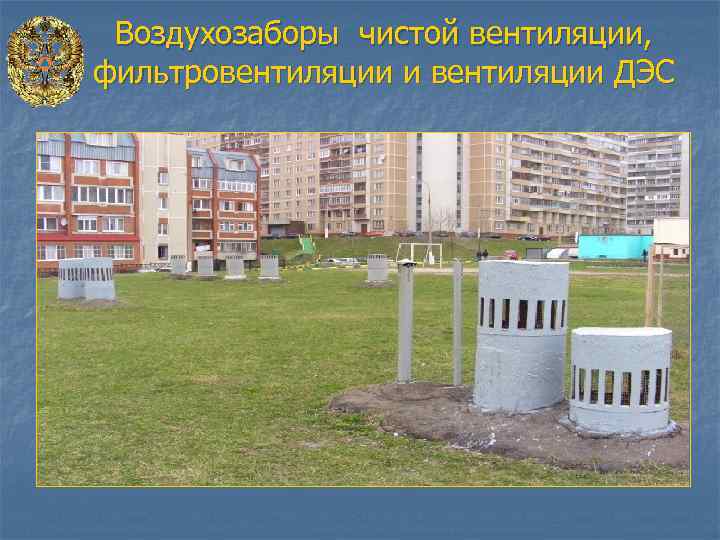

Воздухозаборы чистой вентиляции, фильтровентиляции и вентиляции ДЭС

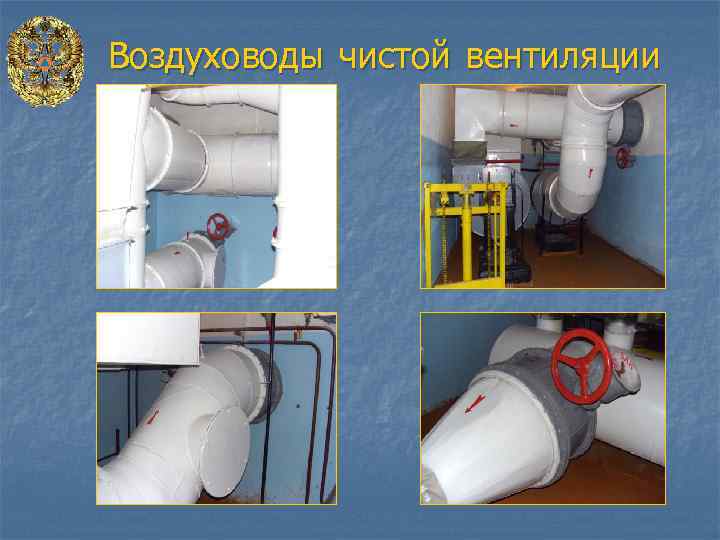

Воздуховоды чистой вентиляции

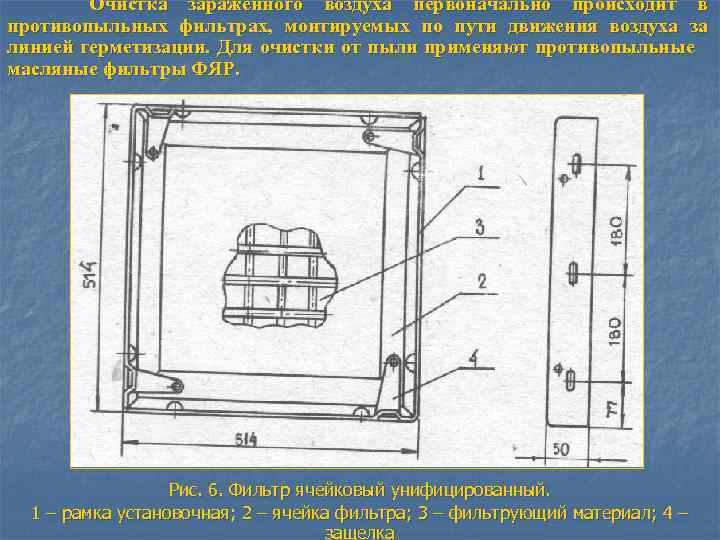

Очистка зараженного воздуха первоначально происходит в противопыльных фильтрах, монтируемых по пути движения воздуха за линией герметизации. Для очистки от пыли применяют противопыльные масляные фильтры ФЯР. Рис. 6. Фильтр ячейковый унифицированный. 1 – рамка установочная; 2 – ячейка фильтра; 3 – фильтрующий материал; 4 – защелка

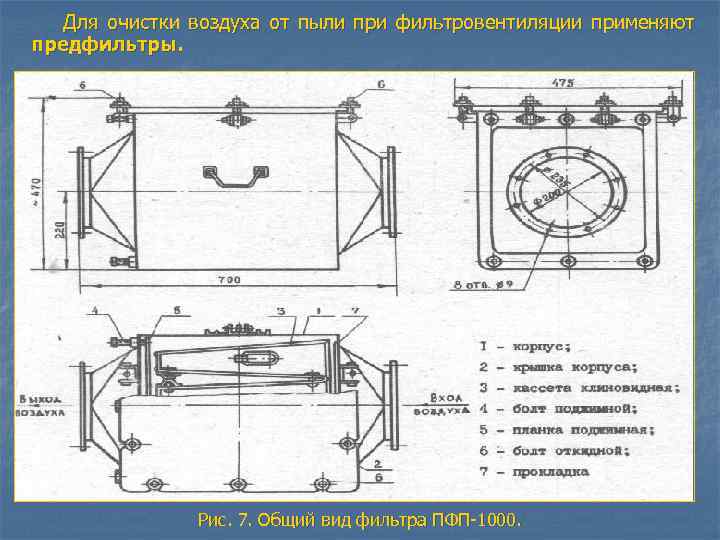

Для очистки воздуха от пыли при фильтровентиляции применяют предфильтры. Рис. 7. Общий вид фильтра ПФП-1000.

Воздуховод фильтровентиляции При режиме фильтровентиляции воздух пропускают через фильтрыпоглотители, где он очищается от отравляющих веществ и бактериальных средств

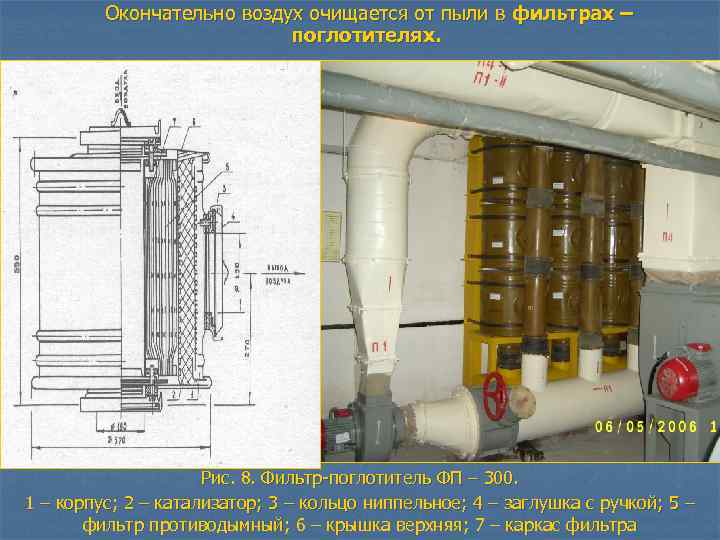

Окончательно воздух очищается от пыли в фильтрах – поглотителях. Рис. 8. Фильтр-поглотитель ФП – 300. 1 – корпус; 2 – катализатор; 3 – кольцо ниппельное; 4 – заглушка с ручкой; 5 – фильтр противодымный; 6 – крышка верхняя; 7 – каркас фильтра

Фильтры-поглотители ФП-300

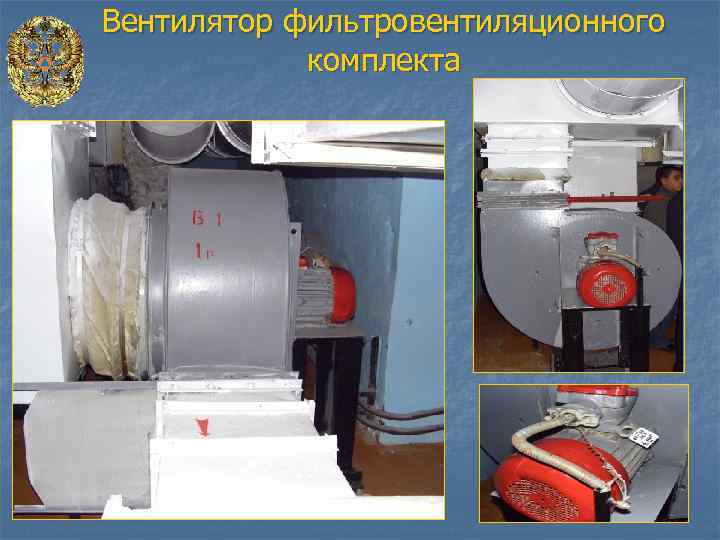

Вентилятор фильтровентиляционного комплекта

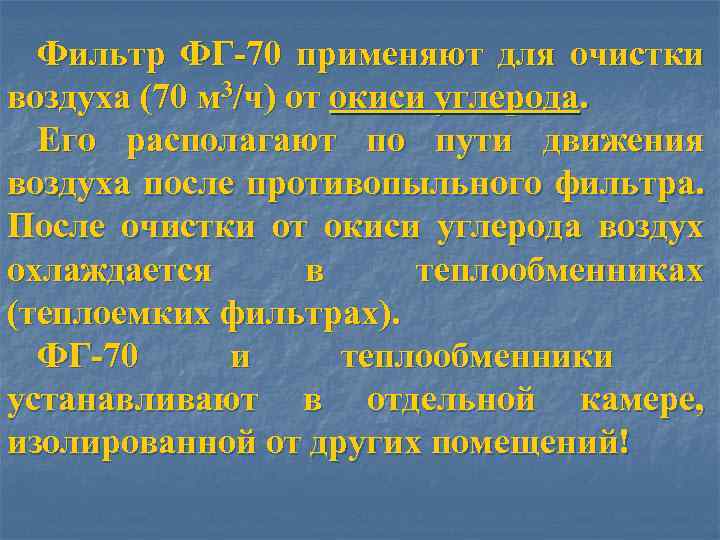

Фильтр ФГ-70 применяют для очистки воздуха (70 м 3/ч) от окиси углерода. Его располагают по пути движения воздуха после противопыльного фильтра. После очистки от окиси углерода воздух охлаждается в теплообменниках (теплоемких фильтрах). ФГ-70 и теплообменники устанавливают в отдельной камере, изолированной от других помещений!

Полное наименование - фильтр гопкалитовый ФГ-70. Рис. 9. Фильтр ФГ-70 1 - корпус; 2 - крышка верхняя; 3 - заглушка; 4 - табличка; 5 - подушка; 6 кольцо ниппельное; 7 - катализатор; 8 – кольцо закатное большое; 9 – кольцо; 10 – ниппель штампованный; 11 – прокладка; 12 – донышко; 13 - винт

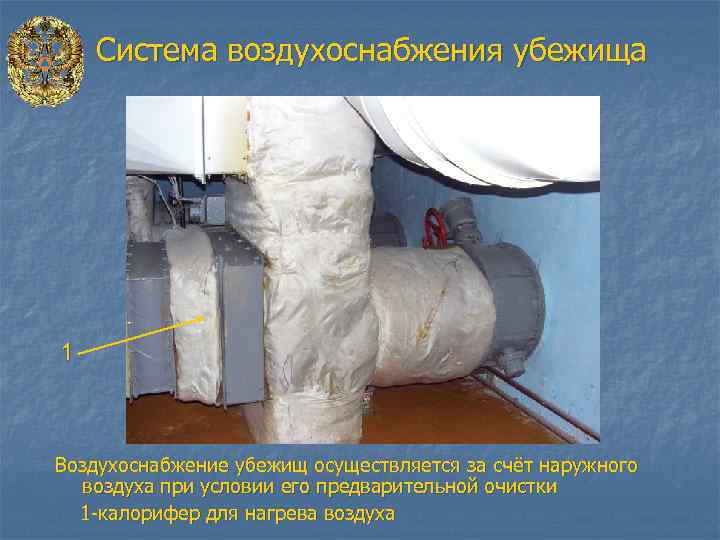

Система воздухоснабжения убежища 1 Воздухоснабжение убежищ осуществляется за счёт наружного воздуха при условии его предварительной очистки 1 -калорифер для нагрева воздуха

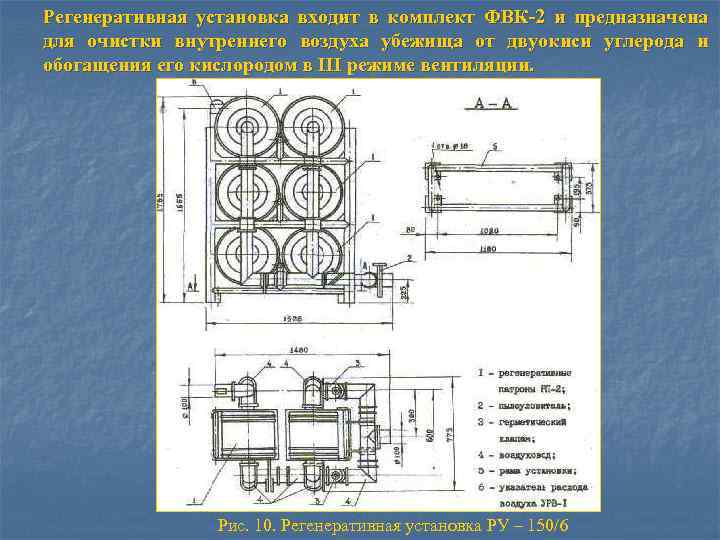

Регенеративная установка входит в комплект ФВК-2 и предназначена для очистки внутреннего воздуха убежища от двуокиси углерода и обогащения его кислородом в III режиме вентиляции. Рис. 10. Регенеративная установка РУ – 150/6
