АКАДЕМИЯ ГРАЖДАНСКОЙ ЗАЩИТЫ ЛЕКЦИЯ ОСНОВНЫЕ ВИДЫ СРЕДСТВ ИНДИВИДУАЛЬНОЙ

АКАДЕМИЯ ГРАЖДАНСКОЙ ЗАЩИТЫ ЛЕКЦИЯ ОСНОВНЫЕ ВИДЫ СРЕДСТВ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ (СИЗ) И ПОРЯДОК ИХ ИСПОЛЬЗОВАНИЯ 1. Современные средства индивидуальной защиты органов дыхания. 2. Современные средства индивидуальной защиты кожи.

Литература 1. Постановление Правительства РФ «О накоплении, хранении и использовании в целях гражданской обороны запасов материально-технических, продовольственных, медицинских и иных средств» (от 27 апреля 2000 г. № 379). 2. Приказ МЧС № 285 от 27 мая 2003 г. «Об утверждении и введении в действие правил использования и содержания средств индивидуальной защиты, приборов радиационной, химической разведки и контроля» . 3. Приказ МЧС № 993 от 21 декабря 2005 г. «Об утверждении положения об организации обеспечения населения средствами индивидуальной защиты» . 4. Приказ МЧС № 999 от 23 декабря 2005 г. «Об утверждении порядка создания нештатных аварийно-спасательных формирований» . 5. Приложение к приказу МЧС России от 10. 03 2006 г. № 140. Изменения, вносимые в правила использования и содержания средств индивидуальной защиты, приборов радиационной, химической разведки и контроля, утвержденные приказом МЧС России от 27 мая 2003 г. № 285. 6. ГОСТ Р 22. 9. 05 -95 «Комплексы средств индивидуальной защиты спасателей. Общие технические требования» . 7. ГОСТ Р 22. 9. 02 -95 «Режимы деятельности спасателей, использующих средства индивидуальной защиты при ликвидации последствий аварий на химически опасных объектах. Общие технические требования защиты от радиоактивных веществ. Общие технические требования» . 8. ГОСТ Р 22. 3. 06 -97 «Средства индивидуальной защиты от радиоактивных веществ. Общие технические требования» . 9. ГОСТ Р 12. 4. 195 -99 «Средства индивидуальной защиты органов дыхания. Классификация» .

1. План действий по предупреждению и ликвидации чрезвычайных ситуаций природного и техногенного характера (ст. 9 Закона города Москвы от 05. 11. 1997 г. № 46; п. 23 постановления 2. Паспорт безопасности (Решение заседания Межведомственной антитеррористической комиссии г. Москвы от 6 марта 2003 г. , Распоряжение Правительства Москвы от 03. 11. 2004 г. № 2196 - РП) 3. Наличие средств индивидуальной защиты органов дыхания (Постановление Правительства РФ от 15. 04. 1994 г. № 330 -15) 4. Наличие индивидуальных средств защиты органов дыхания - защитный капюшон «Феникс» (распоряжение Правительства Москвы от 30. 07. 2003 г. № 1345 -РП) 5. + ППБ пункт 129 6. Приказ МЧС РФ № 999 от 23. 12. 2005, зарегистрировано Министерством юстиции Российской Федерации, регистрационный № 7383 от « 19» января 2006 г. «Об утверждении порядка создания нештатных аварийно – спасательных формирований» 7. Приказ МЧС РФ № 993 от 21. 12. 2005, зарегистрировано Министерством юстиции Российской Федерации, регистрационный № 7384 от « 19» января 2006 г. «Об утверждении Положения об организации обеспечения населения средствами индивидуальной защиты» 8. Приказ МЧС РФ N 285 от 27 мая 2003 г. "Об утверждении и введении в действие Правил использования и содержания средств индивидуальной защиты, приборов радиационной, химической разведки и контроля" (с изменениями от 10 марта 2006 г. )

Таково состояние нашей противохимической безопасности

Классификация средств индивидуальной защиты СИЗОД Фильтрующие противогазы респираторы СИЗК Изолирующие Фильтрующие шланговые противогазы куртки, брюки ИДА самоспасатели дополнительные патроны комбинезоны Изолирующие куртки, брюки, плащи комбинезоны защитное бельё самоспасатели подшлемники вкладыши и перчатки защитные носки капюшоны сапоги, защитные чулки перчатки

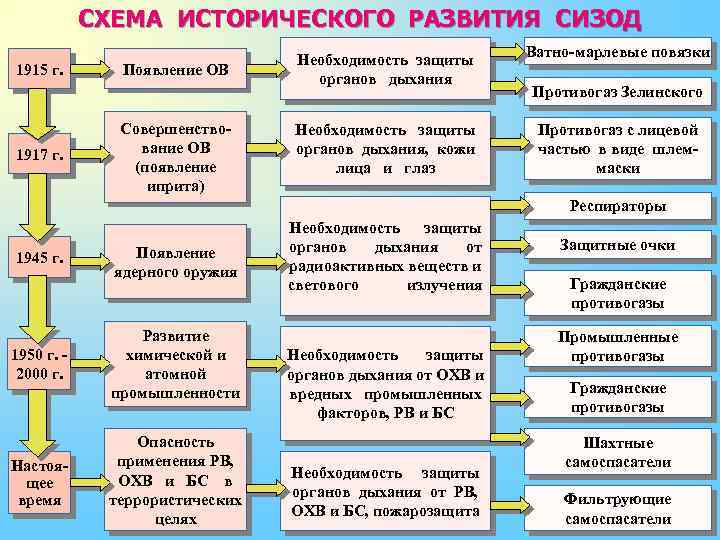

СХЕМА ИСТОРИЧЕСКОГО РАЗВИТИЯ СИЗОД 1915 г. 1917 г. Появление ОВ Совершенствование ОВ (появление иприта) Необходимость защиты органов дыхания, кожи лица и глаз Ватно-марлевые повязки Противогаз Зелинского Противогаз с лицевой частью в виде шлеммаски Респираторы 1945 г. Появление ядерного оружия 1950 г. 2000 г. Развитие химической и атомной промышленности Настоящее время Опасность применения РВ, ОХВ и БС в террористических целях Необходимость защиты органов дыхания от радиоактивных веществ и светового излучения Необходимость защиты органов дыхания от ОХВ и вредных промышленных факторов, РВ и БС Необходимость защиты органов дыхания от РВ, ОХВ и БС, пожарозащита Защитные очки Гражданские противогазы Промышленные противогазы Гражданские противогазы Шахтные самоспасатели Фильтрующие самоспасатели

ОБЩЕВОЙСКОВЫЕ ФИЛЬТРУЮЩИЕ ПРОТИВОГАЗЫ ПМГ ПМК ПМГ-2 ПМК-2 ПБФ ПМК-3

ГРАЖДАНСКИЕ ПРОТИВОГАЗЫ ГП-7 ГП-10 ГП-7 В ГП-9 Оптим ГП-7 ВМ ПДФ-2 Ш ГП-8 В ПДФ-2 Д

ЗАЩИТНЫЙ КОМПЛЕКТ С ПРИНУДИТЕЛЬНОЙ ПОДАЧЕЙ ВОЗДУХА ДЛЯ ДЕТЕЙ ДОШКОЛЬНОГО ВОЗРАСТА КАМЕРА ЗАЩИТНАЯ ДЕТСКАЯ КЗД-6 СРЕДСТВО ЗАЩИТЫ ДЕТЕЙ ДО 1, 5 ЛЕТ СЗД-1, 5

ДОПОЛНИТЕЛЬНЫЕ ПАТРОНЫ ДПГ-1(3) ПЗУ-ПК ВК

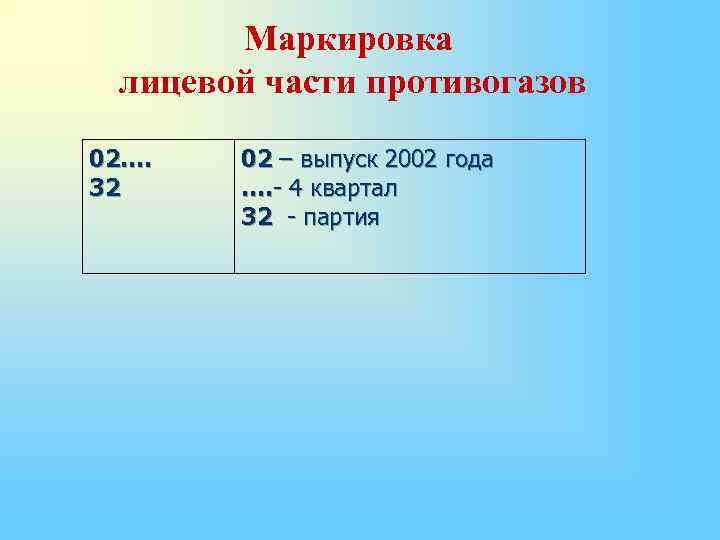

Маркировка лицевой части противогазов 02…. 32 02 – выпуск 2002 года …. - 4 квартал 32 - партия

верхняя часть коробки 3 03 – выпуск в 3 квартале 2003 года 3 03 боковая часть коробки ГП-7 К – марка противогаза 3 -03 -86 – выпуск в 3 квартае 2003 года, партия № 86 ГП-7 К 3 -03 -86 дно коробки 90 - условный знак 90 предприятия-изготовителя (на экране - метод штамповки) Маркировка ФПК

ПРОМЫШЛЕННЫЕ ПРОТИВОГАЗЫ ПФМ-1 ПФМГ-96 ППФ-95 М ППФ-700 ПП-9 Коробки большого габарита Коробки малого габарита

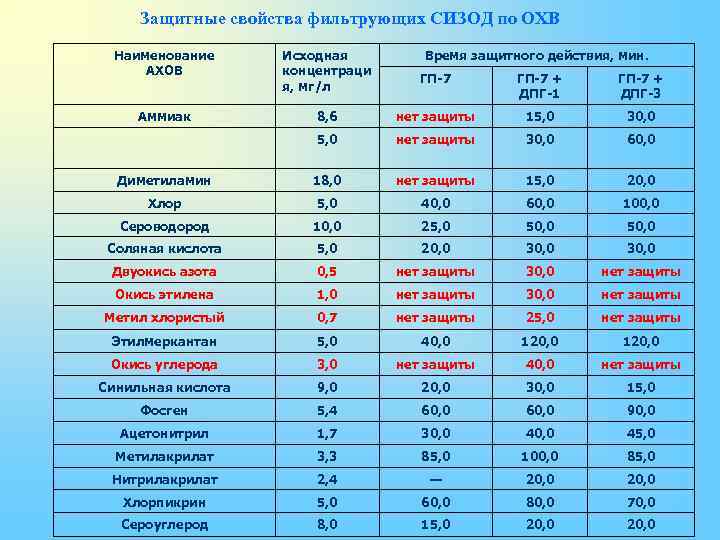

Защитные свойства фильтрующих СИЗОД по ОХВ Наименование АХОВ Исходная концентраци я, мг/л Аммиак Время защитного действия, мин. ГП-7 + ДПГ-1 ГП-7 + ДПГ-3 8, 6 нет защиты 15, 0 30, 0 5, 0 нет защиты 30, 0 60, 0 Диметиламин 18, 0 нет защиты 15, 0 20, 0 Хлор 5, 0 40, 0 60, 0 100, 0 Сероводород 10, 0 25, 0 50, 0 Соляная кислота 5, 0 20, 0 30, 0 Двуокись азота 0, 5 нет защиты 30, 0 нет защиты Окись этилена 1, 0 нет защиты 30, 0 нет защиты Метил хлористый 0, 7 нет защиты 25, 0 нет защиты Этилмеркантан 5, 0 40, 0 120, 0 Окись углерода 3, 0 нет защиты 40, 0 нет защиты Синильная кислота 9, 0 20, 0 30, 0 15, 0 Фосген 5, 4 60, 0 90, 0 Ацетонитрил 1, 7 30, 0 45, 0 Метилакрилат 3, 3 85, 0 100, 0 85, 0 Нитрилакрилат 2, 4 — 20, 0 Хлорпикрин 5, 0 60, 0 80, 0 70, 0 Сероуглерод 8, 0 15, 0 20, 0

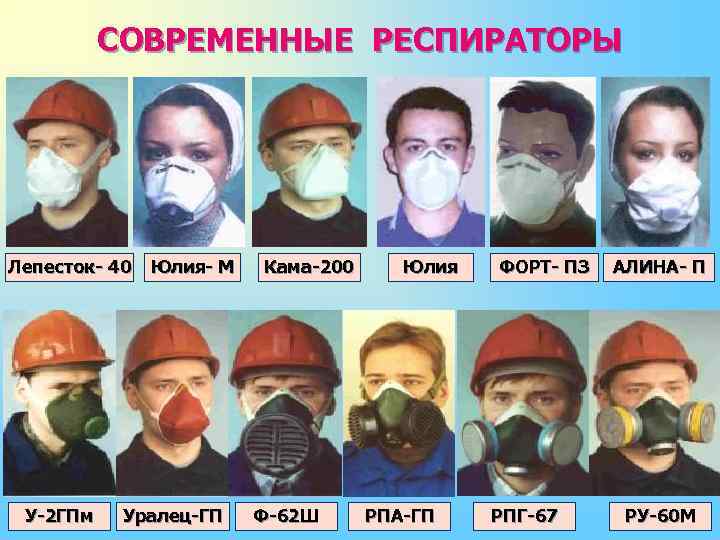

СОВРЕМЕННЫЕ РЕСПИРАТОРЫ Лепесток- 40 У-2 ГПм Юлия- М Уралец-ГП Кама-200 Ф-62 Ш Юлия РПА-ГП ФОРТ- ПЗ РПГ-67 АЛИНА- П РУ-60 М

ПРОТИВОАЭРОЗОЛЬНЫЕ РЕСПИРАТОРЫ НОВОГО ПОКОЛЕНИЯ ПОЛУМАСКИ И ПОЛНЫЕ МАСКИ Кама-2000 ГП РП-2000

Самоспасатели фильтрующего типа ГДЗК Защитный капюшон «Феникс» ГДЗК-У Самоспасатель фильтрующий промышленный СПУ-ГЗ КЗУ Защитный капюшон «ЭВАК» СПФ Самоспасатель фильтрующий шахтный

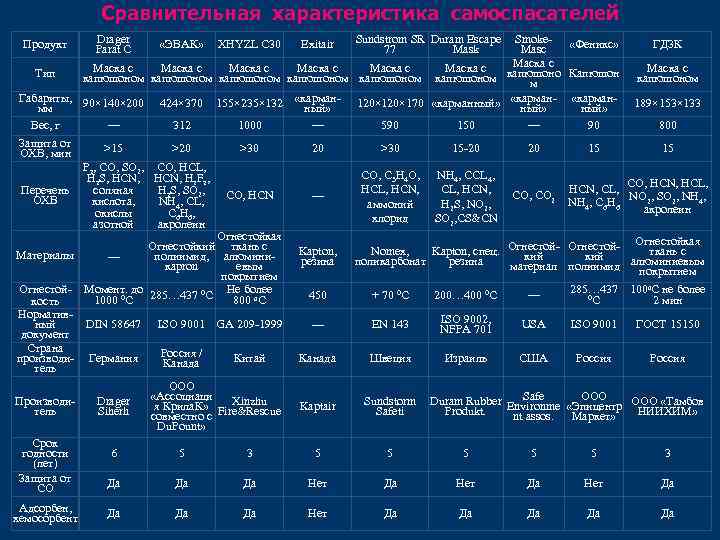

Сравнительная характеристика самоспасателей Smoke- «Феникс» Masc Маска с Маска с Тип капюшоном капюшоном капюшоно Капюшон м Габариты, 90× 140× 200 424× 370 155× 235× 132 «карман- 120× 170 «карманный» «карман- «карманмм ный» Вес, г — 312 1000 — 590 150 — 90 Защита от >15 >20 >30 15 -20 20 15 ОХВ, мин P 2, CO, SO 2, CO, HCL, CO, C 3 H 4 O, NH 4, CCL 4, H 2 S, HCN, H 2 F 2, HCL, HCN, соляная H 2 S, SO 2, Перечень CO, HCN — CO, CO 2 HCN, CL, ОХВ кислота, NH 4, CL, NH 4, C 6 H 6 аммоний H 2 S, NO 2, окислы C 6 H 6, хлорид SO 2, CS&CN азотной акролеин Огнестойкая Огнестойкий ткань с Kapton, Nomex, Kapton, спец. Огнестой- Огнестой. Материалы — полиимид, алюминикий резина поликарбонат резина кapron материал полиимид евым покрытием Огнестой- Момент. до 285… 437 0 C Не более 285… 437 450 + 70 0 С 200… 400 0 С — 0 С 1000 0 С 800 0 С кость Норматив. ISO 9002, ный DIN 58647 ISO 9001 GA 209 -1999 — EN 143 USA ISO 9001 NFPA 701 документ Продукт Страна производитель Производитель Drager Parat C Германия Drager Siherh «ЭВАК» Россия / Канада XHYZL C 30 Китай ООО «Ассоциаци Xinzhu я Крила. К» совместно с Fire&Rescue Du. Pount» Exitair Sundstrom SR Duram Escape 77 Mask Канада Швеция Kaptair Sundstorm Safeti Израиль США Россия ГДЗК Маска с капюшоном 189× 153× 133 800 15 CO, HCN, HCL, NO 2, SO 2, NH 4, акролеин Огнестойкая ткань с алюминиевым покрытием 1000 С не более 2 мин ГОСТ 15150 Россия Safe ООО Duram Rubber Environme «Эпицентр ООО «Тамбов Produkt. НИИХИМ» nt assos. Маркет» Срок годности (лет) Защита от СО 6 5 3 5 5 5 3 Да Да Да Нет Да Адсорбен, хемосорбент Да Да Да Нет Да Да Да

СОВРЕМЕННЫЕ СИЗОД ИЗОЛИРУЮЩЕГО ТИПА ИП-5 ИП-4 ИП-6 КИП-8 ИП-4 М ПШ-1 АП-96

Самоспасатели изолирующего типа ПДУ ШСС-Т СПИ-20 ПДА-3 М АДАш 1 -2, 5 СИП-1

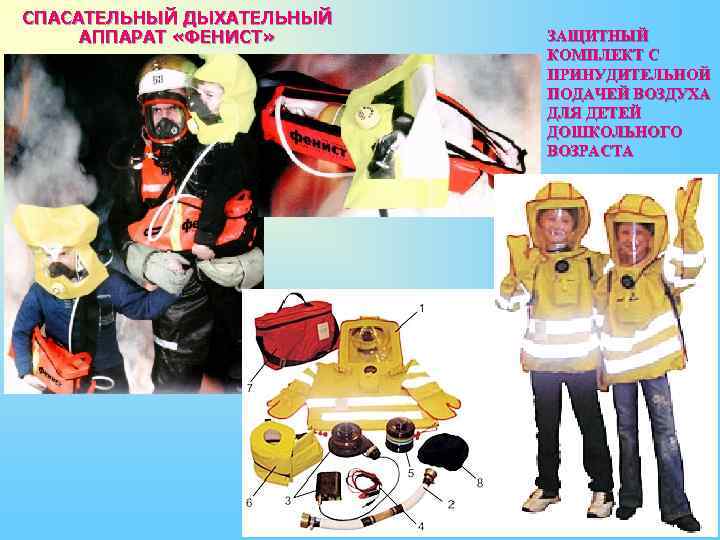

СПАСАТЕЛЬНЫЙ ДЫХАТЕЛЬНЫЙ АППАРАТ «ФЕНИСТ» ЗАЩИТНЫЙ КОМПЛЕКТ С ПРИНУДИТЕЛЬНОЙ ПОДАЧЕЙ ВОЗДУХА ДЛЯ ДЕТЕЙ ДОШКОЛЬНОГО ВОЗРАСТА

ОБЩЕВОЙСКОВЫЕ СИЗК ФИЛЬТРУЮЩЕГО ТИПА ОКЗК-Д ОКЗК-М КЗС

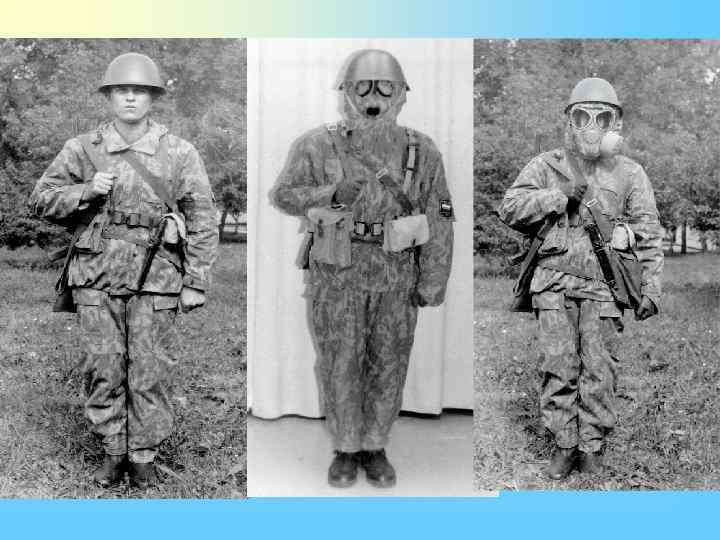

Общевойсковой фильтрующий комплекс СИЗ Принят на снабжение приказом МО РФ от 15. 02. 2000 г.

Комплект защитной фильтрующей одежды 1 - куртка огнезащитная; 2 –куртка химзащитная; 3 – перчатки защитные БЛВ с вкладышами трикотажными; 4 – сумка; 5 – носки химзащитные; 6 – брюки химзащитные; 7 – носки гигиенические трикотажные; 8 – перчатки трикотажные фильтрующие; 9 – брюки огнезащитные

Отличительными особенностями нового комплекса являются: высокие физиолого-гигиенические свойства; - сочетаемость средств защиты органов дыхания и кожи с основными элементами экипировки и вооружения солдата; - надежное функционирование при отрицательных температурах; - возможность многократного использования после заражения и специальной обработки. Показатели Ресурс защитных свойств всего комплекта, фронтовая операция Защитные свойства ЗФО: от паров, ч от аэрозолей, ч Уровень защитного действия от СИЯВ, кал/см 2 Масса комплекта, кг Значение 1 12 24 18 4… 6

СПЕЦИАЛЬНЫЕ СИЗК ФИЛЬТРУЮЩЕГО ТИПА ФЗО-МП «Экран» КСО Нефтянник ПЗО АРК-1 ВСО «Фубакс» ОСО БОП-II ФЗО-МП-А «Экран-2 Б»

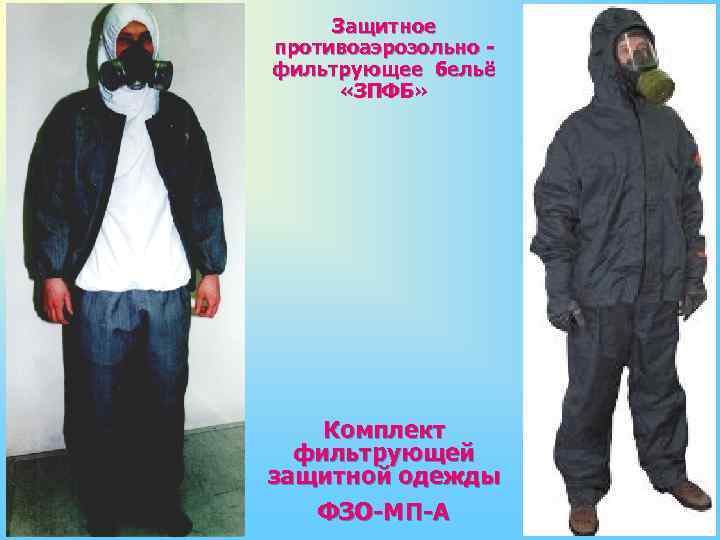

Защитное противоаэрозольно фильтрующее бельё «ЗПФБ» Комплект фильтрующей защитной одежды ФЗО-МП-А

СРЕДСТВА ЗАЩИТЫ КОЖИ ИЗОЛИРУЮЩЕГО ТИПА ОЗК КЗП Л-1

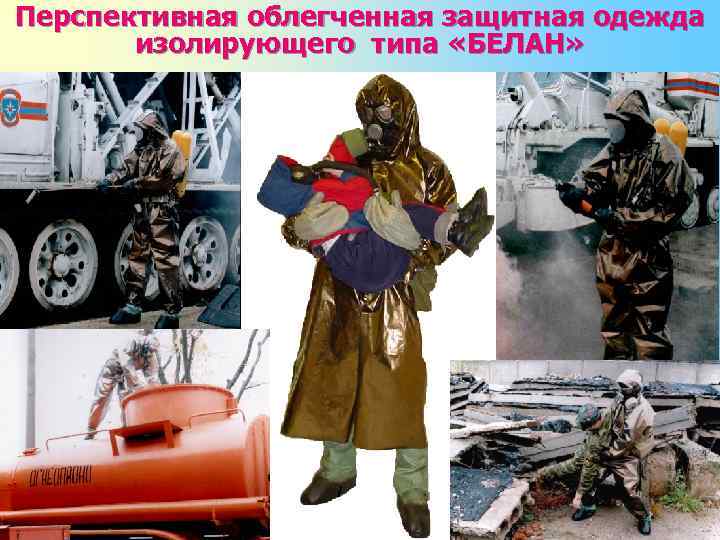

Перспективная облегченная защитная одежда изолирующего типа «БЕЛАН»

СПЕЦИАЛЬНЫЕ СИЗК ИЗОЛИРУЮЩЕГО ТИПА КИХ-4 КИХ-5 Ч-20 КЗС КИО-2 КИ-АУ КИ-АЖ МБК КМ-1 «ТАСК» КЗА-1 КИ-К-М

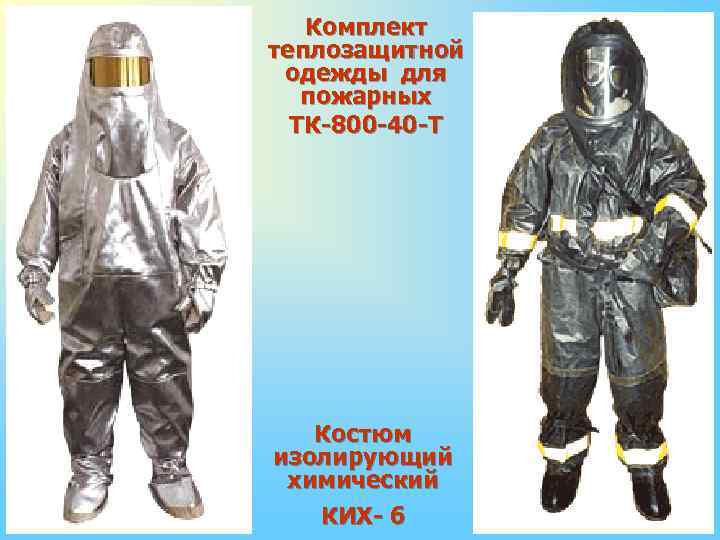

Комплект теплозащитной одежды для пожарных ТК-800 -40 -Т Костюм изолирующий химический КИХ- 6
