Академия гражданской защиты Кафедра тактики “Принцип работы и техническая характеристика кислородно-изолирующих противогазов. Назначение и устройство основных узлов и деталей кислородно- изолирующих противогазов”. Химки - 2012 1 1/22/2018

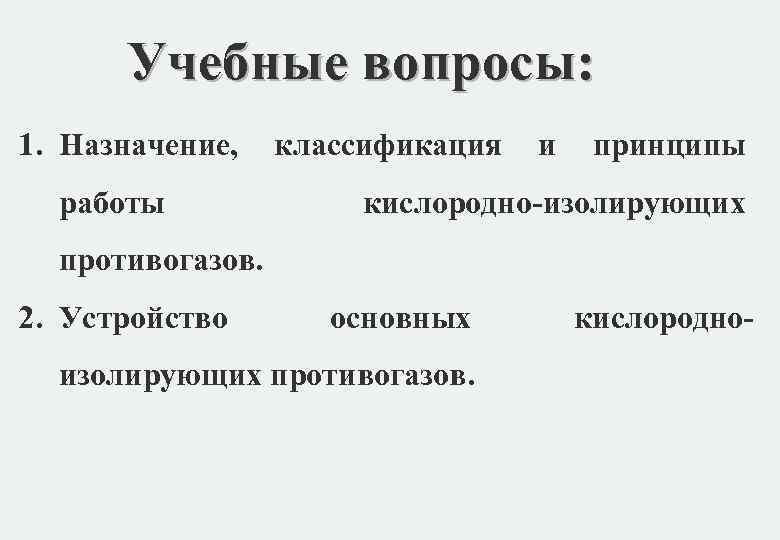

Учебные вопросы: 1. Назначение, классификация и принципы работы кислородно-изолирующих противогазов. 2. Устройство основных кислородно- изолирующих противогазов.

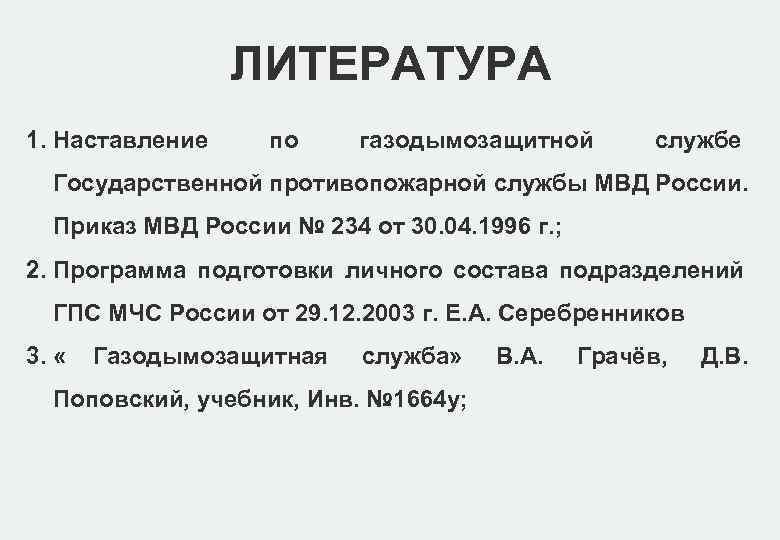

ЛИТЕРАТУРА 1. Наставление по газодымозащитной службе Государственной противопожарной службы МВД России. Приказ МВД России № 234 от 30. 04. 1996 г. ; 2. Программа подготовки личного состава подразделений ГПС МЧС России от 29. 12. 2003 г. Е. А. Серебренников 3. « Газодымозащитная служба» В. А. Грачёв, Д. В. Поповский, учебник, Инв. № 1664 у;

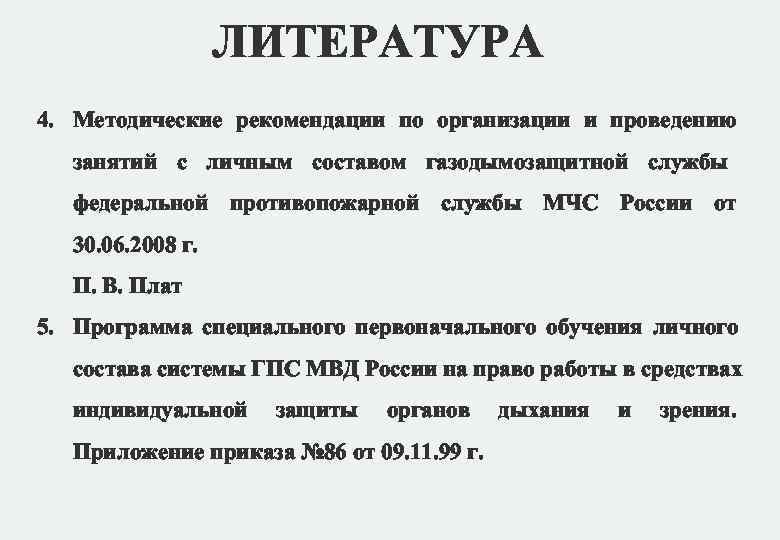

ЛИТЕРАТУРА 4. Методические рекомендации по организации и проведению занятий с личным составом газодымозащитной службы федеральной противопожарной службы МЧС России от 30. 06. 2008 г. П. В. Плат 5. Программа специального первоначального обучения личного состава системы ГПС МВД России на право работы в средствах индивидуальной защиты органов дыхания и зрения. Приложение приказа № 86 от 09. 11. 99 г.

1 -й учебный вопрос Назначение, классификация и принципы работы кислородно- изолирующих противогазов.

Респиратор изолирующий регенеративный Р-30 предназначен для защиты органов дыхания человека от вредного воздействия непри- годной для дыхания атмосферы при выполнении горноспасательных и технических работ в угольных шахтах и карьерах. Респиратор обеспечивает надёжную изоляцию органов дыхания че- ловека в атмосфере, содержащей в отдельности или в сочетаниях следующие газы: СО-до 10 0/0; SО 2 -до 2 0/0; Н 2 S-до 1 0/0; NО 2 -до 1 0/0; СО 2 -до 40 0/0; СН 4 -до 100 0/0; О 2 -от 0 до 21 0/0; N 2 -до 100 0/0 , а также угольную (породную) пыль - до 10 г/м 3. Респиратор по климатическо- му исполнению относится к группе Y и категории размещения 5 по ГОСТ 15150 -69 и предназначен для работы при температуре воздуха от -20 до +600 С, относительной влажности до 100 0/0 и атмосфер- ном давлении от 500 до 1000 мм рт. ст.

ТЕХНИЧЕСКИЕ ДАННЫЕ. Время защитного действия при работе средней тяжести, ч, не менее 4 Запас кислорода в баллоне при давлении 200 кгс/см 2, л 400 Масса ХПИ в регенеративном патроне, кг, не менее 2, 0 Масса охлаждающего элемента, кг, не менее 0, 75 Подача кислорода в систему респиратора, л/мин: постоянная 1, 3 -1, 5 лёгочно-автоматическая 60 -150 аварийным клапаном (байпасом), не менее 150 -60 Вакуумметрическое давление, при котором открыва- ется лёгочный автомат, мм вод. ст. 10 -30 Избыточное давление, при котором открывается избыточный клапан, мм вод. ст. 10 -30 Полезная вместительность дыхательного мешка, л, не менее 4, 5 Габаритные размеры, мм (450+5)х(375+2)х(165+5) Масса в снаряжённом виде, кг 12, 59

По принципу действия респиратор Р-30 относится к группе лёгочно-силовых 1 дыхательных аппаратов с комбинированной подачей кислорода в его систе- 2 му. Круговая циркуляция воздуха в системе аппарата осуществляется следу- ющим образом. Выдыхаемый из легких человеком воздух через лицевую ча- сть, соединительную коробку 1 , шланг выдоха 3 , клапан выдоха 4 , регене- 20 3 ративный патрон 5 поступает в дыхательный мешок 7. Проходя через реге- неративный патрон, снаряженный химическим известковым поглотителем 19 (ХПИ), воздух очищается от углекислого газа, нагревается и увлажняется. 16 17 18 4 При вдохе воздух из дыхательного мешка через холодильник 18 , клапан вдо- 5 ха 19 , шланг вдоха 20 , соединительную коробку 1 и лицевую часть поступает 15 6 в лёгкие человека. Движение воздуха при дыхании благодаря дыхательным клапанам осуществляется всегда в одном и том же направлении по замкнуто- 14 му кругу. При выдохе открывается клапан выдоха 4 , при вдохе - клапан вдо- 7 ха 19. Воздух в системе респиратора обогащается кислородом, поступающим 13 в холодильник 18 и дыхательный мешок 7 из кислородного баллона 8 через вентиль 9 и устройство кислородораспределительного узла: редуктор 13 , 12 лёгочный автомат 14 и байпас 12. Для автоматического обеспечения дыха- 8 ния человека кислородом при выполнении работы различной тяжести и 10 предотвращения скопления азота в системе респиратора применена комбинированная подача кислорода: постоянная в количестве 1, 3 -1, 5 9 л/мин (через редуктор 13 и дозирующее отверстие) и периодическая - через 11 лёгочный автомат 14 , питающийся от редуктора.

Постоянная подача кислорода достаточна для человека, выполняю- 1 щего работу средней тяжести; при более тяжелой работе кислород в 2 систему подаётся дополнительно через лёгочный автомат короткими импульсами в конце вдохов. Кроме того, в респираторе существует третий канал для подачи кислорода в систему - в обход редуктора 20 3 через аварийный клапан 12 , который открывается при нажатии на кнопку. 19 Этот способ подачи применяется при выходе из строя редуктора или 16 17 18 4 лёгочного автомата, а также при необходимости ручной продувки 5 системы респиратора кислородом. 15 6 Избыток воздуха, образующийся в респираторе вследствие неко- торого превышения подачи кислорода в систему над его под- 14 треблением человеком, удаляется в атмосферу через избыточ- 7 ный клапан 6 мембранного типа, открывающийся в конце выдоха. 13 Слюноудаляющий насос 2 служит для удаления из соединитель- ной коробки скапливающейся слюны, стекающей из мундштуч- 12 ного приспособления, а также конденсата и пота, стекающих 8 из дыхательной маски. Насос приводится в действие при сжа- 10 тии пальцами резиновой груши. Давление кислорода в баллоне во время работы в респираторе, а 9 значит, и оставшийся запас кислорода контролируется по мано- 11 метру 15. В случае повреждения капиллярной трубки, соединяю- щей манометр с кислородораспределительным блоком, или по- тери герметичности манометр может быть отключен от блока при помощи перекрывного вентиля 10.

Респиратор Р-30 состоит из воздухораспределительной 10 8 и кислородоподающей систем, а также вспомогательных устройств, к которым относятся ранец, подвесная и амортизирующая системы ремней. В воздуховодную сис- 11 5 тему входят: мундштучная коробка 8 с загубником, голов- 13 ным гарнитуром, чехлом загубника и носовым зажимом; 2 шланг выдоха 5 и шланг вдоха 10 ; дыхательные клапаны; регенеративный патрон 2 ; холодильник 13 ; дыхательный 14 мешок 14 с избыточным клапаном. Регенеративный пат- 15 рон переснаряжающегося типа заполнен химическим из- вестковым поглотителем (ХПИ). 1 Кислородораспределительная система респиратора Р-30 17 состоит из кислородного баллона 1 с запорным вентилем 17 , кислородоподающего узла 15 и манометра 11 с капиля- ром. 3 Подвесная система ремней служит для закрепления рес- пиратора на туловище человека и состоит из поясного 16 и двух плечевых ремней 3. 16

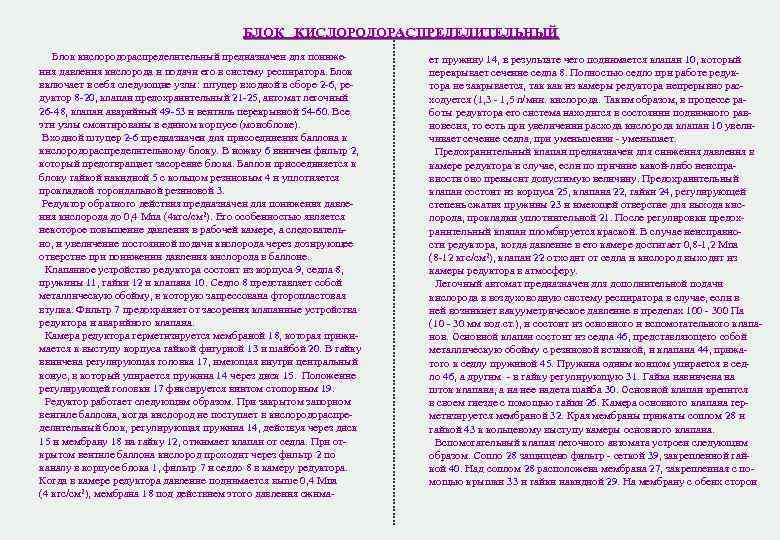

БЛОК КИСЛОРОДОРАСПРЕДЕЛИТЕЛЬНЫЙ

БЛОК КИСЛОРОДОРАСПРЕДЕЛИТЕЛЬНЫЙ Блок кислородораспределительный предназначен для пониже- ет пружину 14, в результате чего поднимается клапан 10, который ния давления кислорода и подачи его в систему респиратора. Блок перекрывает сечение седла 8. Полностью седло при работе редук- включает в себя следующие узлы: штуцер входной в сборе 2 -6, ре- тора не закрывается, так как из камеры редуктора непрерывно рас- дуктор 8 -20, клапан предохранительный 21 -25, автомат легочный ходуется (1, 3 - 1, 5 л/мин. кислорода. Таким образом, в процессе ра- 26 -48, клапан аварийный 49 -53 и вентиль перекрывной 54 -60. Все боты редуктора его система находится в состоянии подвижного рав- эти узлы смонтированы в едином корпусе (моноблоке). новесия, то есть при увеличении расхода кислорода клапан 10 увели- Входной штуцер 2 -6 предназначен для присоединения баллона к чивает сечение седла, при уменьшении - уменьшает. кислородораспределительному блоку. В ножку 6 ввинчен фильтр 2, Предохранительный клапан предназначен для снижения давления в который предотвращает засорение блока. Баллон присоединяется к камере редуктора в случае, если по причине какой-либо неиспра- блоку гайкой накидной 5 с кольцом резиновым 4 и уплотняется вности оно превысит допустимую величину. Предохранительный прокладкой тороидальной резиновой 3. клапан состоит из корпуса 25, клапана 22, гайки 24, регулирующей Редуктор обратного действия предназначен для понижения давле- степень сжатия пружины 23 и имеющей отверстие для выхода кис- ния кислорода до 0, 4 Мпа (4 кгс/см 2). Его особенностью является лорода, прокладки уплотнительной 21. После регулировки предох- некоторое повышение давления в рабочей камере, а следователь- ранительный клапан пломбируется краской. В случае неисправно- но, и увеличение постоянной подачи кислорода через дозирующее сти редуктора, когда давление в его камере достигает 0, 8 -1, 2 Мпа отверстие при понижении давления кислорода в баллоне. (8 -12 кгс/см 2), клапан 22 отходит от седла и кислород выходит из Клапанное устройство редуктора состоит из корпуса 9, седла 8, камеры редуктора в атмосферу. пружины 11, гайки 12 и клапана 10. Седло 8 представляет собой Легочный автомат предназначен для дополнительной подачи металлическую обойму, в которую запрессована фторопластовая кислорода в воздуховодную систему респиратора в случае, если в втулка. Фильтр 7 предохраняет от засорения клапанные устройства ней возникнет вакууметрическое давление в пределах 100 - 300 Па редуктора и аварийного клапана. (10 - 30 мм вод. ст. ), и состоит из основного и вспомогательного клапа- Камера редуктора герметизируется мембраной 18, которая прижи- нов. Основной клапан состоит из седла 46, представляющего собой мается к выступу корпуса гайкой фигурной 13 и шайбой 20. В гайку металлическую обойму с резиновой вставкой, и клапана 44, прижа- ввинчена регулирующая головка 17, имеющая внутри центральный того к седлу пружиной 45. Пружина одним концом упирается в сед- конус, в который упирается пружина 14 через диск 15. Положение ло 46, а другим - в гайку регулирующую 31. Гайка навинчена на регулирующей головки 17 фиксируется винтом стопорным 19. шток клапана, а на нее надета шайба 30. Основной клапан крепится Редуктор работает следующим образом. При закрытом запорном в своем гнезде с помощью гайки 26. Камера основного клапана гер- вентиле баллона, когда кислород не поступает в кислородораспре- метизируется мембраной 32. Края мембраны прижаты соплом 28 и делительный блок, регулирующая пружина 14, действуя через диск гайкой 43 к кольцевому выступу камеры основного клапана. 15 и мембрану 18 на гайку 12, отжимает клапан от седла. При от- Вспомогательный клапан легочного автомата устроен следующим крытом вентиле баллона кислород проходит через фильтр 2 по образом. Сопло 28 защищено фильтр - сеткой 39, закрепленной гай- каналу в корпусе блока 1, фильтр 7 и седло 8 в камеру редуктора. кой 40. Над соплом 28 расположена мембрана 27, закрепленная с по- Когда в камере редуктора давление поднимается выше 0, 4 Мпа мощью крышки 33 и гайки накидной 29. На мембрану с обеих сторон (4 кгс/см 2), мембрана 18 под действием этого давления сжима-

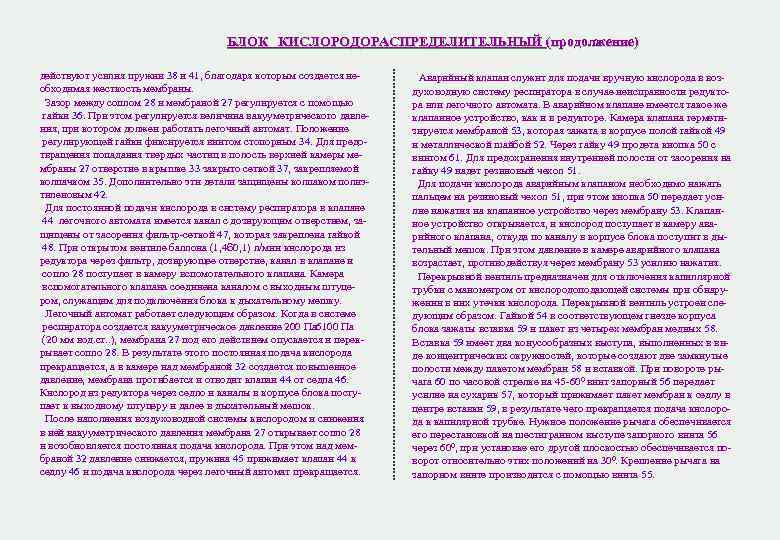

БЛОК КИСЛОРОДОРАСПРЕДЕЛИТЕЛЬНЫЙ (продолжение) действуют усилия пружин 38 и 41, благодаря которым создается не- Аварийный клапан служит для подачи вручную кислорода в воз- обходимая жесткость мембраны. духоводную систему респиратора в случае неисправности редукто- Зазор между соплом 28 и мембраной 27 регулируется с помощью ра или легочного автомата. В аварийном клапане имеется такое же гайки 36. При этом регулируется величина вакууметрического давле- клапанное устройство, как и в редукторе. Камера клапана гермети- ния, при котором должен работать легочный автомат. Положение зируется мембраной 53, которая зажата в корпусе полой гайкой 49 регулирующей гайки фиксируется винтом стопорным 34. Для предо- и металлической шайбой 52. Через гайку 49 продета кнопка 50 с твращения попадания твердых частиц в полость верхней камеры ме- винтом 61. Для предохранения внутренней полости от засорения на мбраны 27 отверстие в крышке 33 закрыто сеткой 37, закрепляемой гайку 49 надет резиновый чехол 51. колпачком 35. Дополнительно эти детали защищены колпаком полиэ- Для подачи кислорода аварийным клапаном необходимо нажать тиленовым 42. пальцем на резиновый чехол 51, при этом кнопка 50 передает уси- Для постоянной подачи кислорода в систему респиратора в клапане лие нажатия на клапанное устройство через мембрану 53. Клапан- 44 легочного автомата имеется канал с дозирующим отверстием, за- ное устройство открывается, и кислород поступает в камеру ава- щищены от засорения фильтр-сеткой 47, которая закреплена гайкой рийного клапана, откуда по каналу в корпусе блока поступит в ды- 48. При открытом вентиле баллона (1, 460, 1) л/мин кислорода из тельный мешок. При этом давление в камере аварийного клапана редуктора через фильтр, дозирующее отверстие, канал в клапане и возрастает, противодействуя через мембрану 53 усилию нажатия. сопло 28 поступает в камеру вспомогательного клапана. Камера Перекрывной вентиль предназначен для отключения капиллярной вспомогательного клапана соединена каналом с выходным штуце- трубки с манометром от кислородоподающей системы при обнару- ром, служащим для подключения блока к дыхательному мешку. жении в них утечки кислорода. Перекрывной вентиль устроен сле- Легочный автомат работает следующим образом. Когда в системе дующим образом. Гайкой 54 в соответствующем гнезде корпуса респиратора создается вакууметрическое давление 200 Па 6100 Па блока зажаты вставка 59 и пакет из четырех мембран медных 58. (20 мм вод. ст. . ), мембрана 27 под его действием опускается и перек- Вставка 59 имеет два конусообразных выступа, выполненных в ви- рывает сопло 28. В результате этого постоянная подача кислорода де концентрических окружностей, которые создают две замкнутые прекращается, а в камере над мембраной 32 создается повышенное полости между пакетом мембран 58 и вставкой. При повороте ры- давление, мембрана прогибается и отводит клапан 44 от седла 46. чага 60 по часовой стрелке на 45 -600 винт запорный 56 передает Кислород из редуктора через седло и каналы в корпусе блока посту- усилие на сухарик 57, который прижимает пакет мембран к седлу в пает к выходному штуцеру и далее в дыхательный мешок. центре вставки 59, в результате чего прекращается подача кислоро- После наполнения воздуховодной системы кислородом и снижения да к капилярной трубке. Нужное положение рычага обеспечивается в ней вакууметрического давления мембрана 27 открывает сопло 28 его перестановкой на шестигранном выступе запорного винта 56 и возобновляется постоянная подача кислорода. При этом над мем- через 600, при установке его другой плоскостью обеспечивается по- браной 32 давление снижается, пружина 45 прижимает клапан 44 к ворот относительно этих положений на 300. Крепление рычага на седлу 46 и подача кислорода через легочный автомат прекращается. запорном винте производится с помощью винта 55.

Респиратор изолирующий регенеративный Р-34 предназначен для индивидуальной защиты органов дыхания человека от воздействия непригодной для дыхания газообразной среды при выполнении гор- носпасательных и технических работ в угольных шахтах и карьерах. Респиратор может быть укомплектован приставкой для проведения искусственной вентиляции легких (в дальнейшем - ИВЛ) пострадав- шему с нарушенным спонтанным дыханием, включенному в респи- ратор, в том числе и в непригодной для дыхания газообразной сре- де. Респиратор обеспечивает надёжную изоляцию органов дыхания че- ловека в атмосфере, содержащей в отдельности или в сочетаниях следующие газы: СО-до 10 0/0; SО 2 -до 2 0/0; Н 2 S-до 1 0/0; NО 2 -до 1 0/0; СО 2 -до 40 0/0; СН 4 -до 100 0/0; О 2 -от 0 до 21 0/0; N 2 -до 100 0/0 , а также угольную (породную) пыль - до 10 г/м 3. Респиратор по климатическо- му исполнению относится к группе Y и категории размещения 5 по ГОСТ 15150 -69 и предназначен для работы при температуре воздуха от -20 до +600 С, относительной влажности до 100 0/0 и атмосфер- ном давлении от 525 до 940 мм рт. ст.

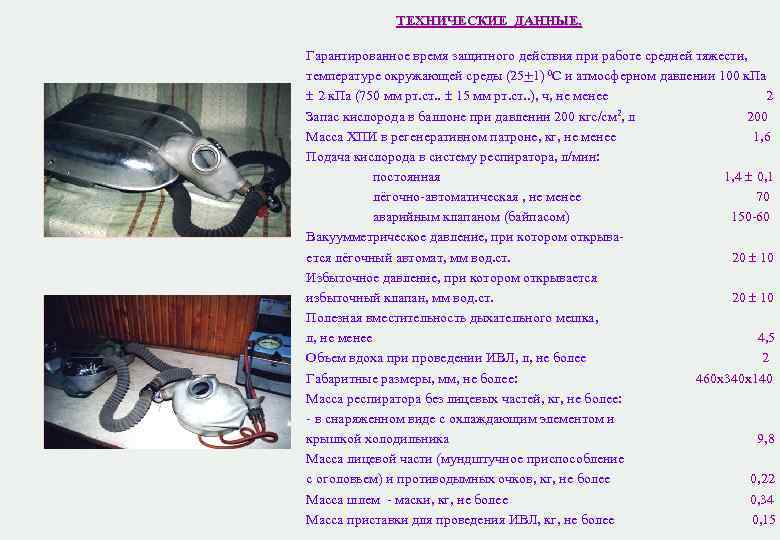

ТЕХНИЧЕСКИЕ ДАННЫЕ. Гарантированное время защитного действия при работе средней тяжести, температуре окружающей среды (25+1) 0 С и атмосферном давлении 100 к. Па ± 2 к. Па (750 мм рт. ст. . ± 15 мм рт. ст. . ), ч, не менее 2 Запас кислорода в баллоне при давлении 200 кгс/см 2, л 200 Масса ХПИ в регенеративном патроне, кг, не менее 1, 6 Подача кислорода в систему респиратора, л/мин: постоянная 1, 4 ± 0, 1 лёгочно-автоматическая , не менее 70 аварийным клапаном (байпасом) 150 -60 Вакуумметрическое давление, при котором открыва- ется лёгочный автомат, мм вод. ст. 20 ± 10 Избыточное давление, при котором открывается избыточный клапан, мм вод. ст. 20 ± 10 Полезная вместительность дыхательного мешка, л, не менее 4, 5 Объем вдоха при проведении ИВЛ, л, не более 2 Габаритные размеры, мм, не более: 460 х340 х140 Масса респиратора без лицевых частей, кг, не более: - в снаряженном виде с охлаждающим элементом и крышкой холодильника 9, 8 Масса лицевой части (мундштучное приспособление с оголовьем) и противодымных очков, кг, не более 0, 22 Масса шлем - маски, кг, не более 0, 34 Масса приставки для проведения ИВЛ, кг, не более 0, 15

1 2 По принципу действия респиратор Р-34 относится к группе лёгочно-силовых дыхательных аппаратов с комбинированной подачей кислорода в его систему. Круговая циркуляция воздуха в системе аппарата осуществляется следующим 20 3 образом. Выдыхаемый из легких человеком воздух через лицевую часть, соеди- нительную коробку 1 , шланг выдоха 3 , клапан выдоха 4 , регенеративный па- 19 трон 5 поступает в дыхательный мешок 7. Проходя через регенеративный пат- 16 17 18 4 рон, снаряженный химическим известковым поглотителем (ХПИ), воздух очи- 5 щается от углекислого газа, нагревается и увлажняется. При вдохе воздух из 15 6 дыхательного мешка через холодильник 18 , клапан вдоха 19 , шланг вдоха 20 , соединительную коробку 1 и лицевую часть поступает в лёгкие человека. 14 Движение воздуха при дыхании благодаря дыхательным клапанам осуществ 7 ляется всегда в одном и том же направлении по замкнутому кругу. При выдохе 13 открывается клапан выдоха 4 , при вдохе - клапан вдоха 19. Воздух в системе респиратора обогащается кислородом, поступающим в холо 12 дильник 18 и дыхательный мешок 7 из кислородного баллона 8 через вентиль 8 9 и устройство кислородораспределительного узла: редуктор 13 , лёгочный ав 10 томат 14 и байпас 12. Для автоматического обеспечения дыхания человека кис- лородом при выполнении работы различной тяжести и предотвращения скоп 9 ления азота в системе респиратора применена комбинированная подача кисло 11 рода: постоянная в количестве 1, 4 ± 0, 1 л/мин (через редуктор 13 и дозирующее отверстие) и периодическая - через лёгочный автомат 14 , питающийся от реду ктора.

1 2 Постоянная подача кислорода достаточна для человека, выполняюще- го работу средней тяжести; при более тяжелой работе кислород в систему подаётся дополнительно через лёгочный автомат короткими импульсами в конце вдохов. Кроме того, в респираторе существует 20 3 третий канал для подачи кислорода в систему - в обход редуктора через аварийный клапан 12 , который открывается при нажатии на 19 кнопку. 16 17 18 4 Этот способ подачи применяется при выходе из строя редуктора или 5 лёгочного автомата, а также при необходимости ручной продувки 15 6 системы респиратора кислородом. Избыток воздуха, образующийся в респираторе вследствие неко- 14 торого превышения подачи кислорода в систему над его под- 7 треблением человеком, удаляется в атмосферу через избыточ- 13 ный клапан 6 мембранного типа, открывающийся в конце выдоха. Слюноудаляющий насос 2 служит для удаления из соединитель- 12 ной коробки скапливающейся слюны, стекающей из мундштуч- 8 ного приспособления, а также конденсата и пота, стекающих 10 из дыхательной маски. Насос приводится в действие при сжа- тии пальцами резиновой груши. 9 Давление кислорода в баллоне во время работы в респираторе, а 11 значит, и оставшийся запас кислорода контролируется по мано- метру 15. В случае повреждения капиллярной трубки, соединяю- щей манометр с кислородораспределительным блоком, или по- тери герметичности манометр может быть отключен от блока при помощи перекрывного вентиля 10.

Респиратор Р-34 состоит из воздухораспределительной и кислородоподающей систем, а также вспомогательных 6 устройств, к которым относятся ранец, подвесная и амортизирующая системы ремней. 5 2 В воздуховодную систему входят: мундштучная коробка 12 8 с загубником, головным гарнитуром, чехлом загубника и 16 носовым зажимом; шланг выдоха 5 и шланг вдоха 10 ; дыхательные клапаны; регенеративный патрон 2 ; холодиль- 8 ник 13 ; дыхательный мешок 14 с избыточным клапаном. Регенеративный патрон переснаряжающегося типа запол- 13 нен химическим известковым поглотителем (ХПИ). 10 11 15 14 1 17 Соединительная коробка обеспечивает возможность быс- Респиратор по отдельному заказу по- трого присоединения лицевой части, в качестве которой требителя может укомплектовываться может быть использовано мундштучное приспособление приставкой для проведения ИВЛ. При- либо шлем - маска ШИП-2 б(К). ставка состоит из упора П-образного 3 устанавливаемого под щитком 4 рес- Кислородораспределительная система респиратора Р-34 пиратора 1. Упор 3 закрепляется в ни- состоит из кислородного баллона 1 с запорным вентилем жних вентиляционных отверстиях щитка 4. В упоре 3 в средней части укреплена трубка резиновая 2, которая на свободном конце 17 , кислородоподающего узла 15 и манометра 11 с капиля- имеет гайку для подсоединения к штуцеру избыточного клапана. ром. При опускании щитка 4 вниз упор 3 воздействует на дыхательный мешок 5 и сжимает его, воздух поступает в легкие пострадавшего. Подвесная система ремней служит для закрепления рес- Отверстие в упоре 3 закрывается стенкой дыхательного мешка и пиратора на туловище человека и состоит из двух ремней при этом перекрывается выход воздуха из избыточного клапана. поясных 6, двух ремней концевых 12 с кольцами натяжными При поднимании щитка 4 упор отходит от дыхательного мешка 5, последний расправляется и воздух при пассивном выдохе попадает на концах и кольцами самозатягивающимися для фиксации в дыхательный мешок 5, а его избыток может выйти через избыто- ремней после регулировки. Ремень поясной 16 обеспечивает чный клапан по резиновой трубке 2 в атмосферу. фиксацию респиратора на спине.

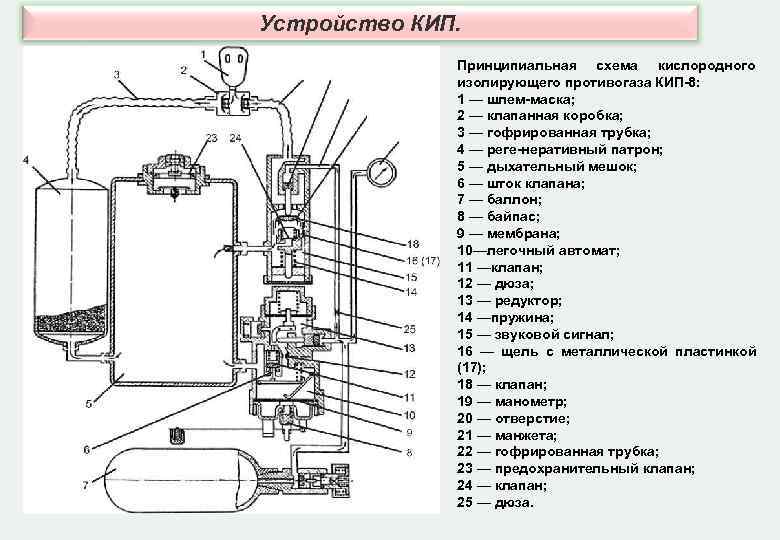

Устройство КИП. Принципиальная схема кислородного изолирующего противогаза КИП 8: 1 — шлем маска; 2 — клапанная коробка; 3 — гофрированная трубка; 4 — реге неративный патрон; 5 — дыхательный мешок; 6 — шток клапана; 7 — баллон; 8 — байпас; 9 — мембрана; 10—легочный автомат; 11 —клапан; 12 — дюза; 13 — редуктор; 14 —пружина; 15 — звуковой сигнал; 16 — щель с металлической пластинкой (17); 18 — клапан; 19 — манометр; 20 — отверстие; 21 — манжета; 22 — гофрированная трубка; 23 — предохранительный клапан; 24 — клапан; 25 — дюза.

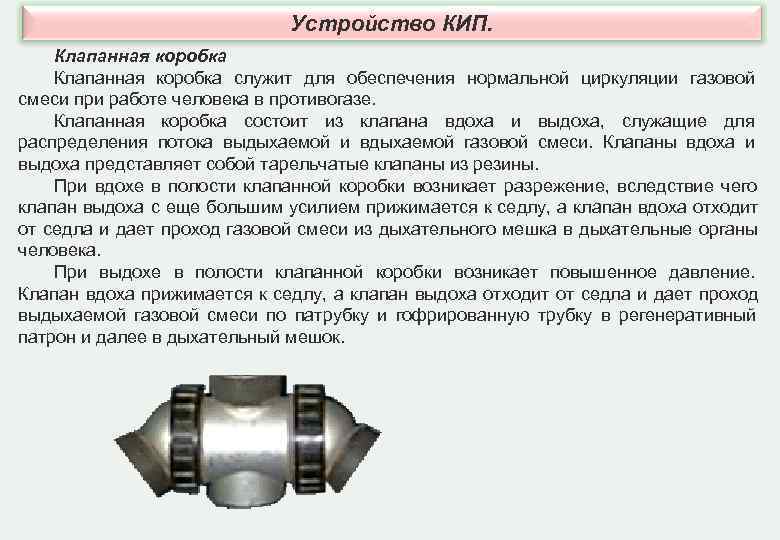

Устройство КИП. Клапанная коробка служит для обеспечения нормальной циркуляции газовой смеси при работе человека в противогазе. Клапанная коробка состоит из клапана вдоха и выдоха, служащие для распределения потока выдыхаемой и вдыхаемой газовой смеси. Клапаны вдоха и выдоха представляет собой тарельчатые клапаны из резины. При вдохе в полости клапанной коробки возникает разрежение, вследствие чего клапан выдоха с еще большим усилием прижимается к седлу, а клапан вдоха отходит от седла и дает проход газовой смеси из дыхательного мешка в дыхательные органы человека. При выдохе в полости клапанной коробки возникает повышенное давление. Клапан вдоха прижимается к седлу, а клапан выдоха отходит от седла и дает проход выдыхаемой газовой смеси по патрубку и гофрированную трубку в регенеративный патрон и далее в дыхательный мешок.

Устройство КИП. Дыхательный мешок служит резервуаром газовой смеси для вдоха. В дыхательном мешке происходит пополнение газовой смеси поступающим из баллона кислородом. На дыхательном мешке смонтированы: предохранительный клапан, ниппель с накидной гайкой для соединения дыхательного мешка с легочным автоматом, ниппель с накидной гайкой и фильтром для соединения со звуковым сигналом, и угольник для соединения с регенеративным патроном. Крепление дыхательного мешка к корпусу противогаза осуществляется с помощью двух полуколец.

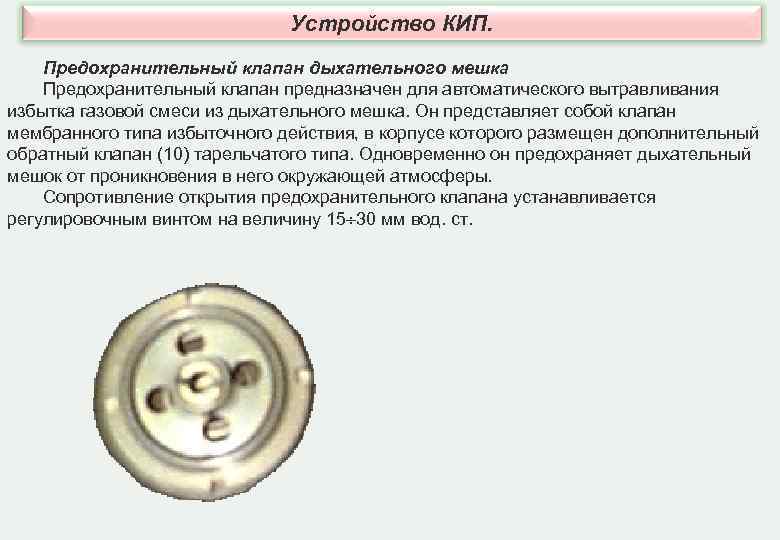

Устройство КИП. Предохранительный клапан дыхательного мешка Предохранительный клапан предназначен для автоматического вытравливания избытка газовой смеси из дыхательного мешка. Он представляет собой клапан мембранного типа избыточного действия, в корпусе которого размещен дополнительный обратный клапан (10) тарельчатого типа. Одновременно он предохраняет дыхательный мешок от проникновения в него окружающей атмосферы. Сопротивление открытия предохранительного клапана устанавливается регулировочным винтом на величину 15 30 мм вод. ст.

Устройство КИП. Регенеративный патрон РП-8 снаряжается химическим поглотителем ХПИ, который очищает выдыхаемую газовую смесь, поглощая углекислый газ. Продолжительность действия регенеративного патрона РП-8 не менее 2 -х часов при испытании на защитную мощность при легочной вентиляции 30 л/мин. до момента возникновения “проскока” углекислого газа дыхательной смеси на вдохе, равном по содержанию 2%. Снаряжается регенеративный патрон ХПИ через зарядный штуцер. При снаряжении подвижная сетка оттягивается ключом для РП, сжимая пружину. После снаряжения пружина прижимает сетку, уплотняя ХПИ.

Устройство КИП. Кислородный баллон с вентилем Кислородный баллон служит для хранения запаса газообразного кислорода. Емкость баллона - 1 литр, рабочее давление - 200 кгс/см 2. На баллоне смонтирован запорный вентиль типа КВМ-200 А с малым крутящим моментом. Не следует прилагать больших усилий для открытия и закрытия вентиля (более 30 кгсм). Для того, чтобы открыть вентиль, его маховичок достаточно повернуть на 1 1, 5 оборота. При повороте маховичка шпиндель вращает сухарь, который, в свою очередь, вращая по резьбе клапан, открывает или закрывает проход газа через седло вентиля.

Устройство КИП. Блок легочного автомата и редуктора а) Легочный автомат служит для автоматической подачи кислорода в дыхательный мешок, при недостатке газа в дыхательном мешке на вдох. При возникновении разрежения в подмембранной полости легочного автомата мембрана, преодолевая усилие пружины, прогибается и через рычажную систему открывает клапан, обеспечивая проход кислорода из-под седла в полость дыхательного мешка. Разрежение в дыхательном мешке, при котором происходит открытие легочного автомата, регулируется винтом и настраивается на величину 20 35 мм вод. ст. В корпусе блока имеется дюза, через которую осуществляется непрерывная подача кислорода (1, 4± 0, 2 л/мин. ) в дыхательный мешок. В аварийных случаях подачу кислорода в дыхательный мешок производят нажатием на кнопку байпаса. Кнопкой аварийной подачи также пользуются при промывке дыхательного мешка.

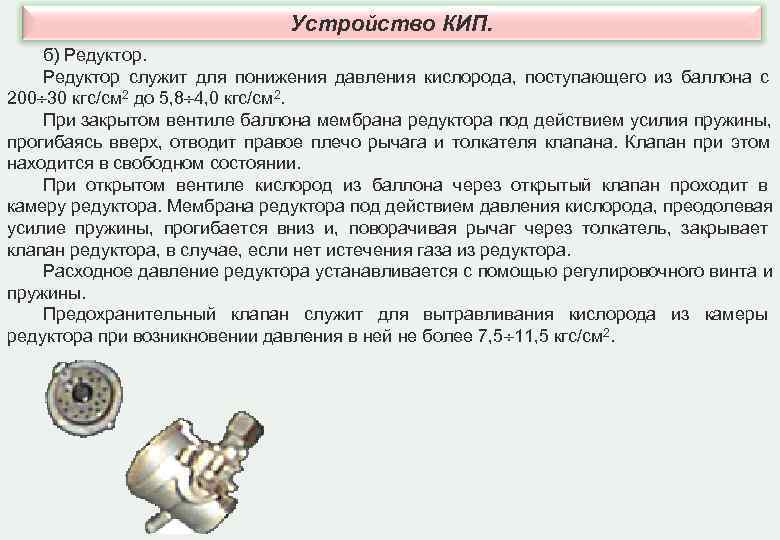

Устройство КИП. б) Редуктор служит для понижения давления кислорода, поступающего из баллона с 200 30 кгс/см 2 до 5, 8 4, 0 кгс/см 2. При закрытом вентиле баллона мембрана редуктора под действием усилия пружины, прогибаясь вверх, отводит правое плечо рычага и толкателя клапана. Клапан при этом находится в свободном состоянии. При открытом вентиле кислород из баллона через открытый клапан проходит в камеру редуктора. Мембрана редуктора под действием давления кислорода, преодолевая усилие пружины, прогибается вниз и, поворачивая рычаг через толкатель, закрывает клапан редуктора, в случае, если нет истечения газа из редуктора. Расходное давление редуктора устанавливается с помощью регулировочного винта и пружины. Предохранительный клапан служит для вытравливания кислорода из камеры редуктора при возникновении давления в ней не более 7, 5 11, 5 кгс/см 2.

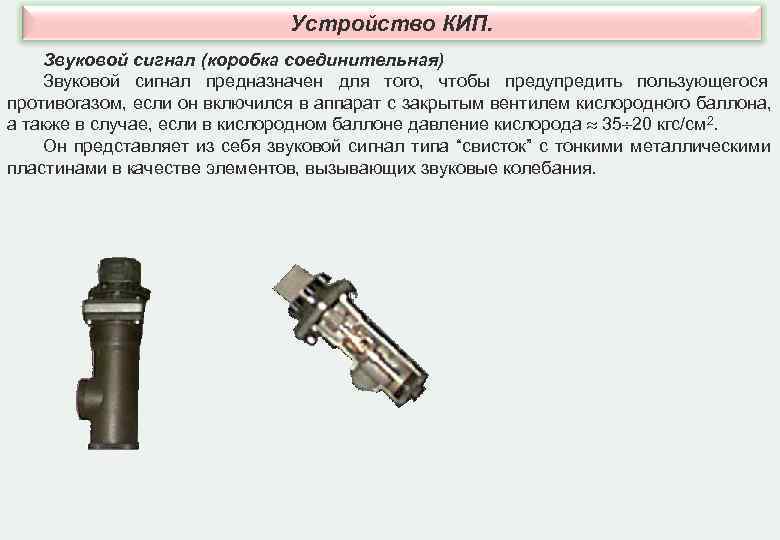

Устройство КИП. Звуковой сигнал (коробка соединительная) Звуковой сигнал предназначен для того, чтобы предупредить пользующегося противогазом, если он включился в аппарат с закрытым вентилем кислородного баллона, а также в случае, если в кислородном баллоне давление кислорода 35 20 кгс/см 2. Он представляет из себя звуковой сигнал типа “свисток” с тонкими металлическими пластинами в качестве элементов, вызывающих звуковые колебания.

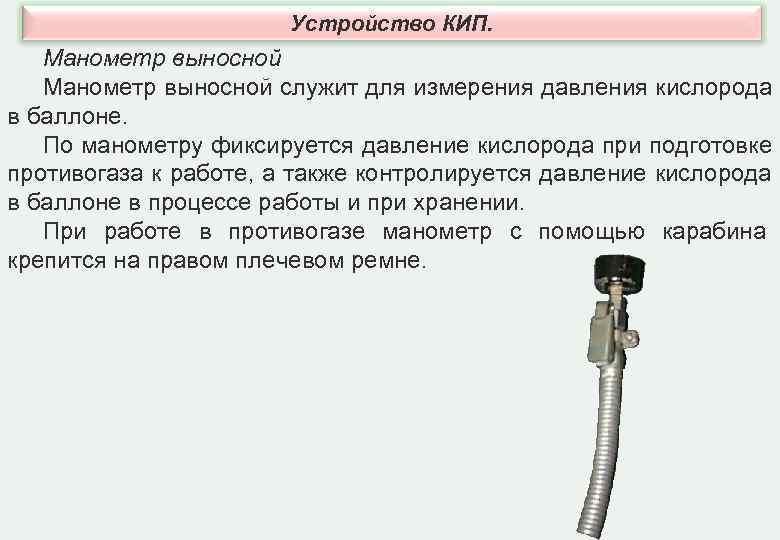

Устройство КИП. Манометр выносной служит для измерения давления кислорода в баллоне. По манометру фиксируется давление кислорода при подготовке противогаза к работе, а также контролируется давление кислорода в баллоне в процессе работы и при хранении. При работе в противогазе манометр с помощью карабина крепится на правом плечевом ремне.

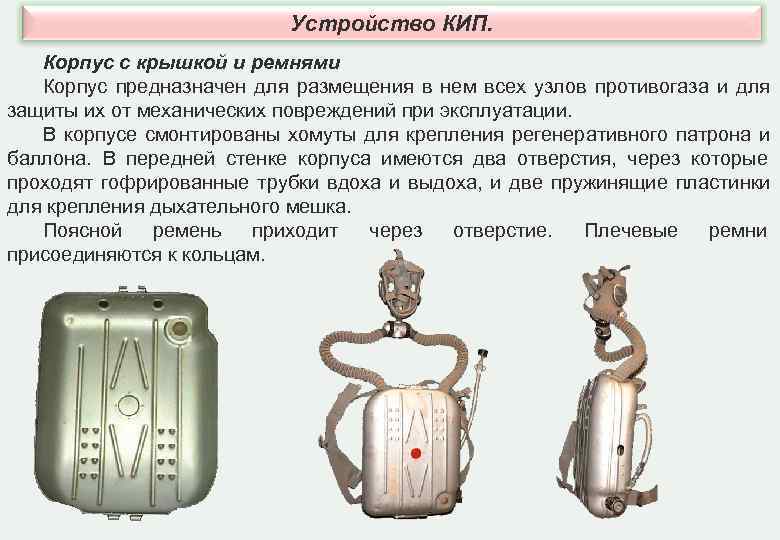

Устройство КИП. Корпус с крышкой и ремнями Корпус предназначен для размещения в нем всех узлов противогаза и для защиты их от механических повреждений при эксплуатации. В корпусе смонтированы хомуты для крепления регенеративного патрона и баллона. В передней стенке корпуса имеются два отверстия, через которые проходят гофрированные трубки вдоха и выдоха, и две пружинящие пластинки для крепления дыхательного мешка. Поясной ремень приходит через отверстие. Плечевые ремни присоединяются к кольцам.
