Airwell Group ПРЕЗЕНТАЦИЯ Центральные кондиционеры А Майборода AHU

Airwell Group ПРЕЗЕНТАЦИЯ Центральные кондиционеры А. Майборода AHU range 2010 Page 1

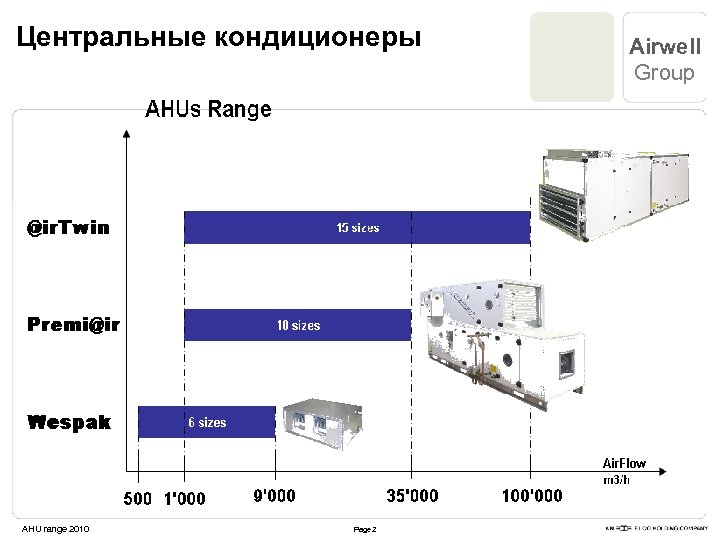

Центральные кондиционеры AHU range 2010 Page 2 Airwell Group

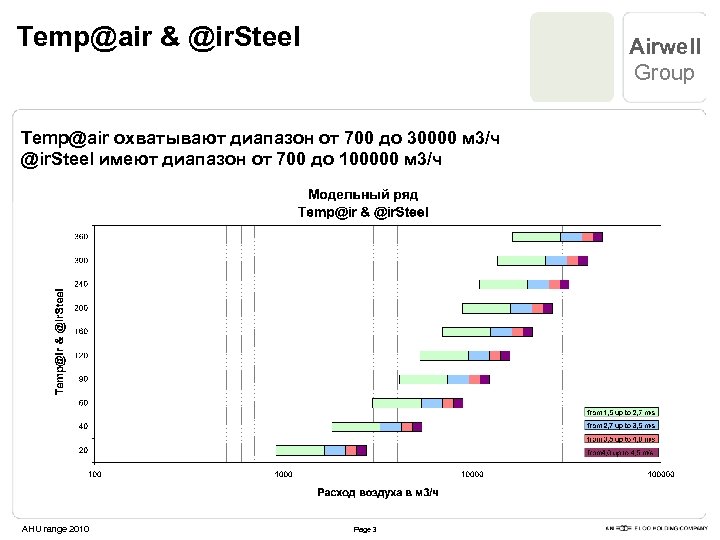

Temp@air & @ir. Steel Airwell Group Temp@air охватывают диапазон от 700 до 30000 м 3/ч @ir. Steel имеют диапазон от 700 до 100000 м 3/ч AHU range 2010 Page 3

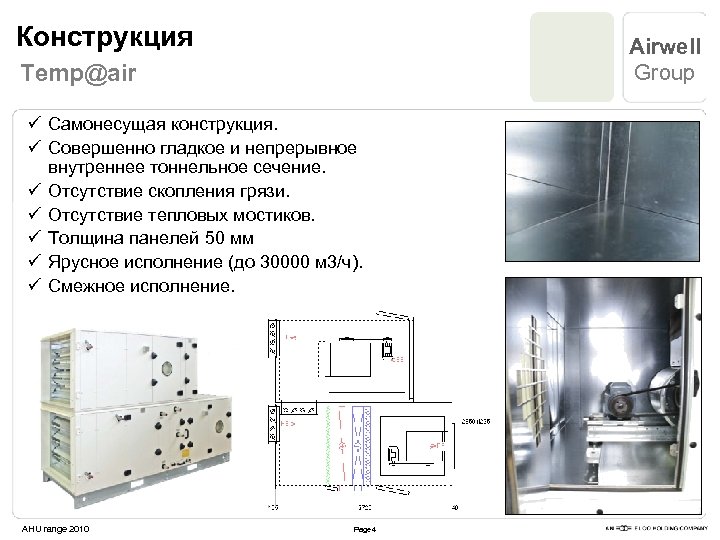

Конструкция Airwell Group Temp@air ü Самонесущая конструкция. ü Совершенно гладкое и непрерывное внутреннее тоннельное сечение. ü Отсутствие скопления грязи. ü Отсутствие тепловых мостиков. ü Толщина панелей 50 мм ü Ярусное исполнение (до 30000 м 3/ч). ü Смежное исполнение. AHU range 2010 Page 4

Конструкция Airwell Group @air. Steel ü Алюминиевый каркас. ü Все панели крепятся с 6 -ти сторон для избежания проникновения влаги ü Толщина панели 25 мм при расходе воздуха от 700 до 30000 м 3/ч ü Толщина панели 50 мм при расходе воздуха от 30000 до 100000 м 3/ч AHU range 2010 Page 5

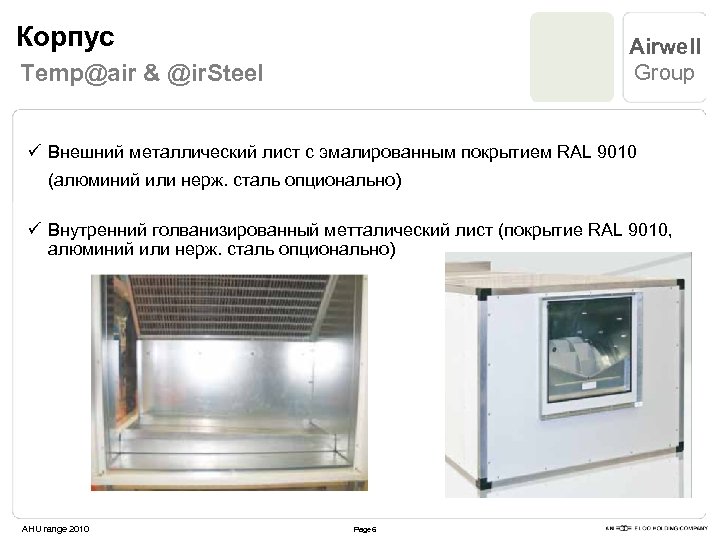

Корпус Airwell Group Temp@air & @ir. Steel ü Внешний металлический лист с эмалированным покрытием RAL 9010 (алюминий или нерж. сталь опционально) ü Внутренний голванизированный метталический лист (покрытие RAL 9010, алюминий или нерж. сталь опционально) AHU range 2010 Page 6

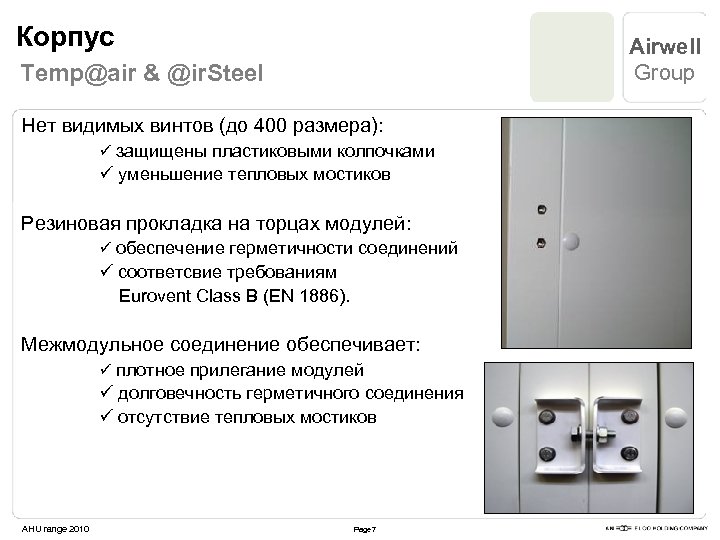

Корпус Airwell Group Temp@air & @ir. Steel Нет видимых винтов (до 400 размера): ü защищены пластиковыми колпочками ü уменьшение тепловых мостиков Резиновая прокладка на торцах модулей: ü обеспечение герметичности соединений ü cоответсвие требованиям Eurovent Class B (EN 1886). Межмодульное соединение обеспечивает: ü плотное прилегание модулей ü долговечность герметичного соединения ü отсутствие тепловых мостиков AHU range 2010 Page 7

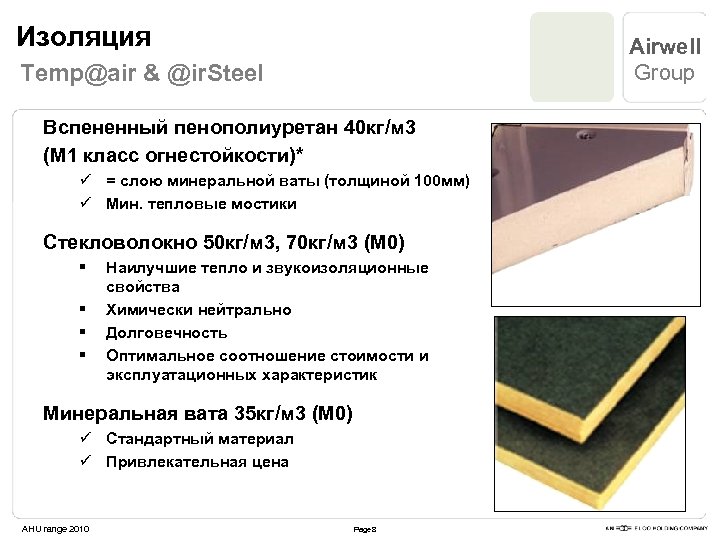

Изоляция Airwell Group Temp@air & @ir. Steel Вспененный пенополиуретан 40 кг/м 3 (M 1 класс огнестойкости)* ü = слою минеральной ваты (толщиной 100 мм) ü Мин. тепловые мостики Стекловолокно 50 кг/м 3, 70 кг/м 3 (M 0) § § Наилучшие тепло и звукоизоляционные свойства Химически нейтрально Долговечность Оптимальное соотношение стоимости и эксплуатационных характеристик Минеральная вата 35 кг/м 3 (M 0) ü Стандартный материал ü Привлекательная цена AHU range 2010 Page 8

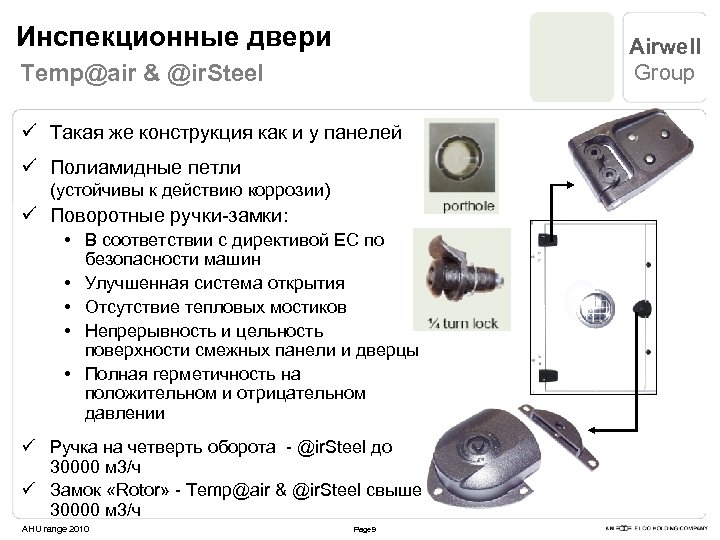

Инспекционные двери Airwell Group Temp@air & @ir. Steel ü Такая же конструкция как и у панелей ü Полиамидные петли (устойчивы к действию коррозии) ü Поворотные ручки-замки: • В соответствии с директивой EC по безопасности машин • Улучшенная система открытия • Отсутствие тепловых мостиков • Непрерывность и цельность поверхности смежных панели и дверцы • Полная герметичность на положительном и отрицательном давлении ü Ручка на четверть оборота - @ir. Steel до 30000 м 3/ч ü Замок «Rotor» - Temp@air & @ir. Steel свыше 30000 м 3/ч AHU range 2010 Page 9

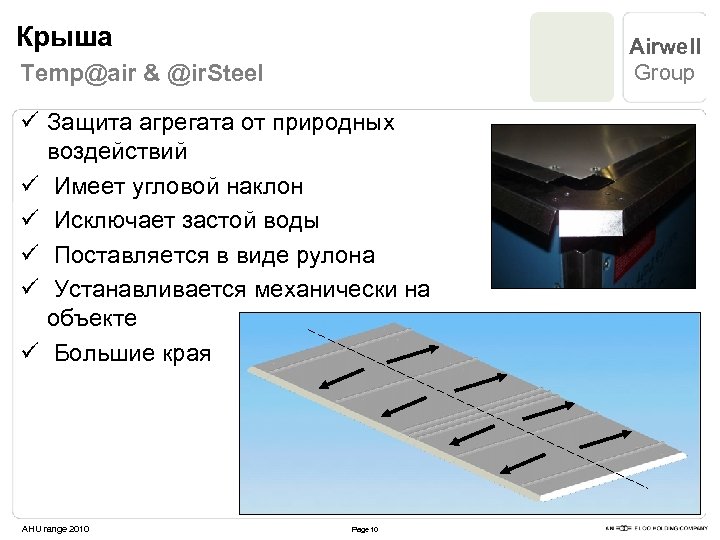

Крыша Airwell Group Temp@air & @ir. Steel ü Защита агрегата от природных воздействий ü Имеет угловой наклон ü Исключает застой воды ü Поставляется в виде рулона ü Устанавливается механически на объекте ü Большие края AHU range 2010 Page 10

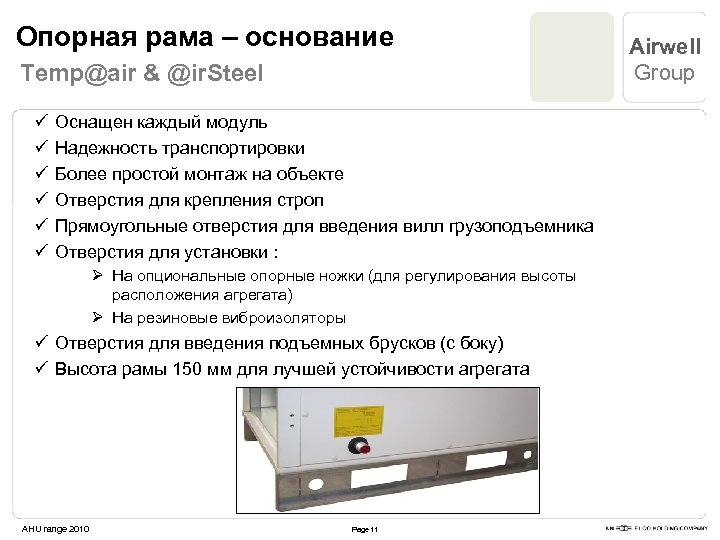

Опорная рама – основание Temp@air & @ir. Steel ü ü ü Оснащен каждый модуль Надежность транспортировки Более простой монтаж на объекте Отверстия для крепления строп Прямоугольные отверстия для введения вилл грузоподъемника Отверстия для установки : Ø На опциональные опорные ножки (для регулирования высоты расположения агрегата) Ø На резиновые виброизоляторы ü Отверстия для введения подъемных брусков (с боку) ü Высота рамы 150 мм для лучшей устойчивости агрегата AHU range 2010 Page 11 Airwell Group

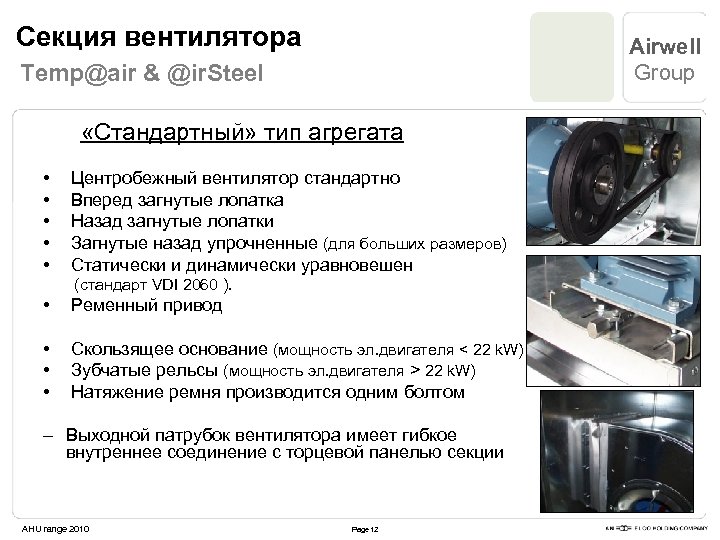

Секция вентилятора Airwell Group Temp@air & @ir. Steel «Стандартный» тип агрегата • • • Центробежный вентилятор стандартно Вперед загнутые лопатка Назад загнутые лопатки Загнутые назад упрочненные (для больших размеров) Статически и динамически уравновешен (стандарт VDI 2060 ). • Ременный привод • • • Скользящее основание (мощность эл. двигателя < 22 k. W) Зубчатые рельсы (мощность эл. двигателя > 22 k. W) Натяжение ремня производится одним болтом – Выходной патрубок вентилятора имеет гибкое внутреннее соединение с торцевой панелью секции AHU range 2010 Page 12

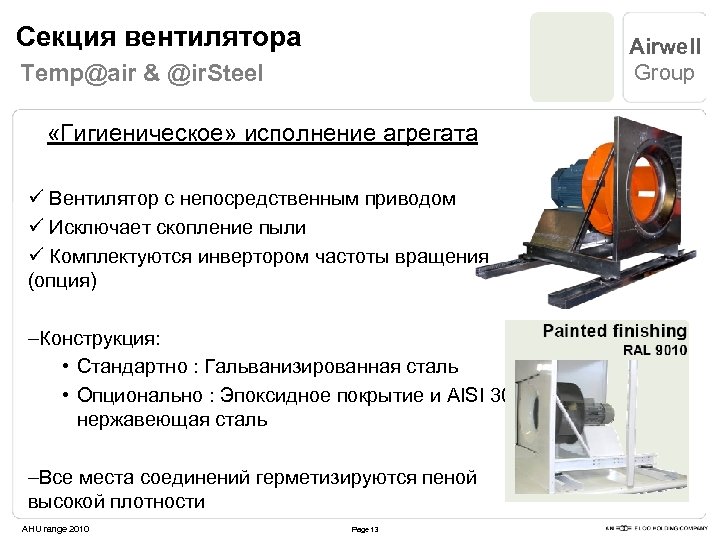

Секция вентилятора Airwell Group Temp@air & @ir. Steel «Гигиеническое» исполнение агрегата ü Вентилятор с непосредственным приводом ü Исключает скопление пыли ü Комплектуются инвертором частоты вращения (опция) –Конструкция: • Стандартно : Гальванизированная сталь • Опционально : Эпоксидное покрытие и AISI 304 L нержавеющая сталь –Все места соединений герметизируются пеной высокой плотности AHU range 2010 Page 13

Секция вентилятора Airwell Group Temp@air & @ir. Steel Аксессуары: ü Степень защиты двигателя IP 55 ü Встроенная защита эл. двигателя (стандарт) ü Резиновые виброопоры (стандарт) ü Пружинные виброопоры (опция) ü Не съемная петлевая дверца ограждает привод вентилятора (опция) • Закрывается на специальный ключ • Выполнена в соответствии с нормами безопасности EN 292. 2 AHU range 2010 Page 14

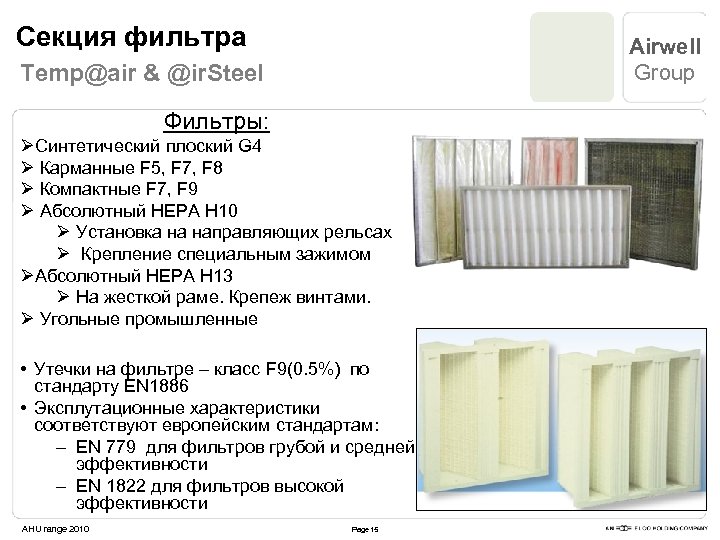

Секция фильтра Airwell Group Temp@air & @ir. Steel Фильтры: ØСинтетический плоский G 4 Ø Карманные F 5, F 7, F 8 Ø Компактные F 7, F 9 Ø Абсолютный HEPA H 10 Ø Установка на направляющих рельсах Ø Крепление специальным зажимом ØАбсолютный HEPA H 13 Ø На жесткой раме. Крепеж винтами. Ø Угольные промышленные • Утечки на фильтре – класс F 9(0. 5%) по стандарту ЕN 1886 • Эксплутационные характеристики соответствуют европейским стандартам: – EN 779 для фильтров грубой и средней эффективности – EN 1822 для фильтров высокой эффективности AHU range 2010 Page 15

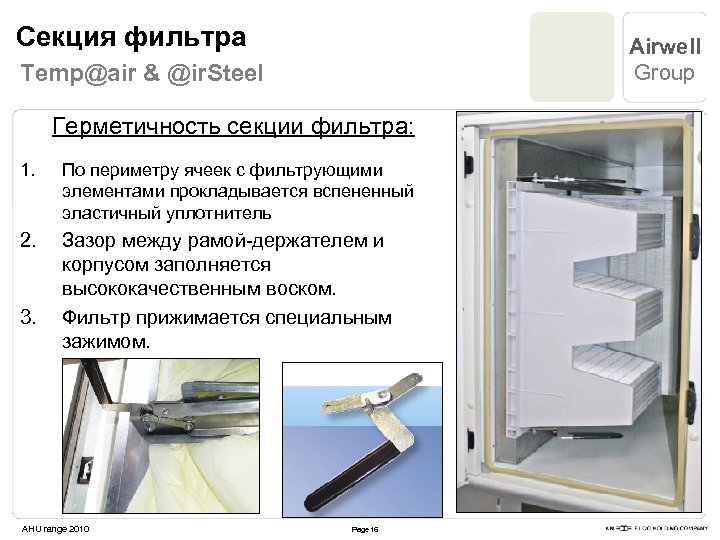

Секция фильтра Airwell Group Temp@air & @ir. Steel Герметичность секции фильтра: 1. По периметру ячеек с фильтрующими элементами прокладывается вспененный эластичный уплотнитель 2. Зазор между рамой-держателем и корпусом заполняется высококачественным воском. Фильтр прижимается специальным зажимом. 3. AHU range 2010 Page 16

Секция фильтра Airwell Group Temp@air & @ir. Steel Фильтры средней, высокой эффективности и угольные фильтры крепятся на направляющих. Герметичность обеспечивается прижиманием фильтра к направляющим специальным зажимом Решение WESPER Стандартное решение Быстра и чистая замена Трудное обслуживание Пыль с чистой стороны из-за контакта фильтра о раму. Пыль на полу при замене AHU range 2010 Нет доступа Page 17

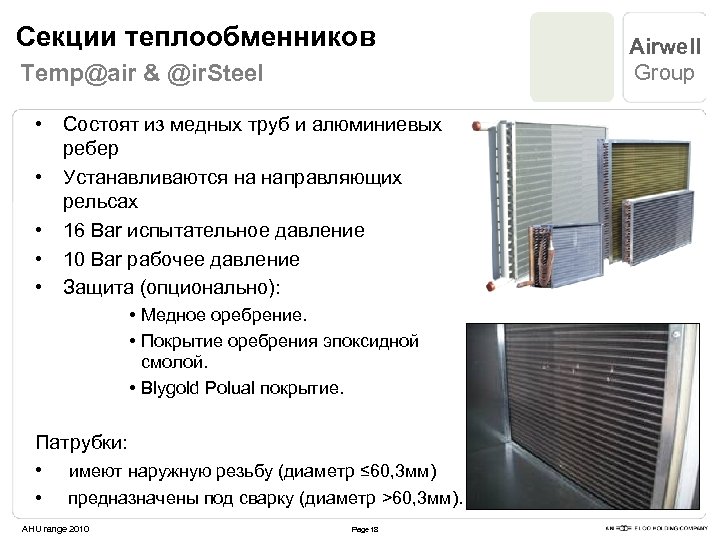

Секции теплообменников Temp@air & @ir. Steel • • • Состоят из медных труб и алюминиевых ребер Устанавливаются на направляющих рельсах 16 Bar испытательное давление 10 Bar рабочее давление Защита (опционально): • Медное оребрение. • Покрытие оребрения эпоксидной смолой. • Blygold Polual покрытие. Патрубки: • имеют наружную резьбу (диаметр ≤ 60, 3 мм) • предназначены под сварку (диаметр >60, 3 мм). AHU range 2010 Page 18 Airwell Group

Секции теплообменников Temp@air & @ir. Steel } Для «стандартного» исполнения агрегата: } Воздухоохладитель и поддон установлены на направляющих рельсах } Для предотвращения застоя конденсата поддон установлен под углом. } Каплеуловитель работает при скорости во фронтальном сечении 3, 5 м/с. Стандартно: Гальванизированная сталь AHU range 2010 Page 19 Airwell Group

Секции теплообменников Temp@air & @ir. Steel Для «гигиенического» исполнения агрегата Извлекаемый наклонный поддон: • Легкое обслуживание • Прекрасная очистка • Материалы: • Стандартно : Гальванизированная сталь • Опционально : нержавеющая сталь AISI 304 L ü Извлекаемый каплеуловитель: ü Легкое обслуживание ü Прекрасная очистка ü Материалы: • Пластины и рама из нержавеющей стали • Полипропиленовые пластины + рама из нержавеющей стали AISI 304 L AHU range 2010 Page 20 Airwell Group

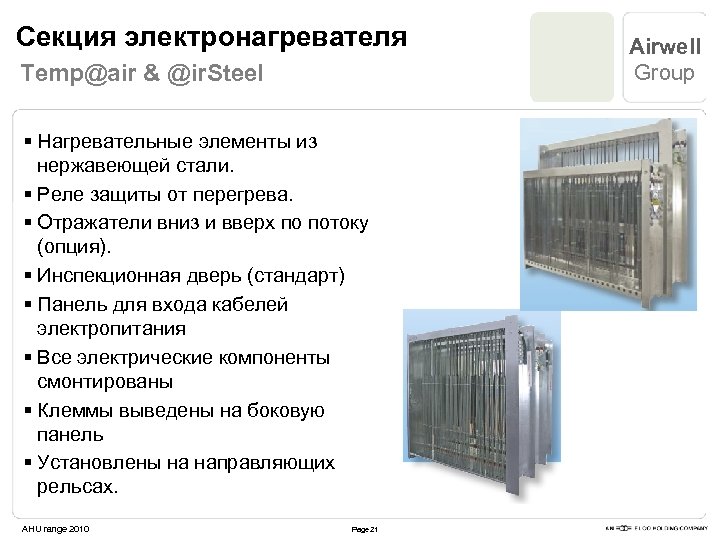

Секция электронагревателя Temp@air & @ir. Steel § Нагревательные элементы из нержавеющей стали. § Реле защиты от перегрева. § Отражатели вниз и вверх по потоку (опция). § Инспекционная дверь (стандарт) § Панель для входа кабелей электропитания § Все электрические компоненты смонтированы § Клеммы выведены на боковую панель § Установлены на направляющих рельсах. AHU range 2010 Page 21 Airwell Group

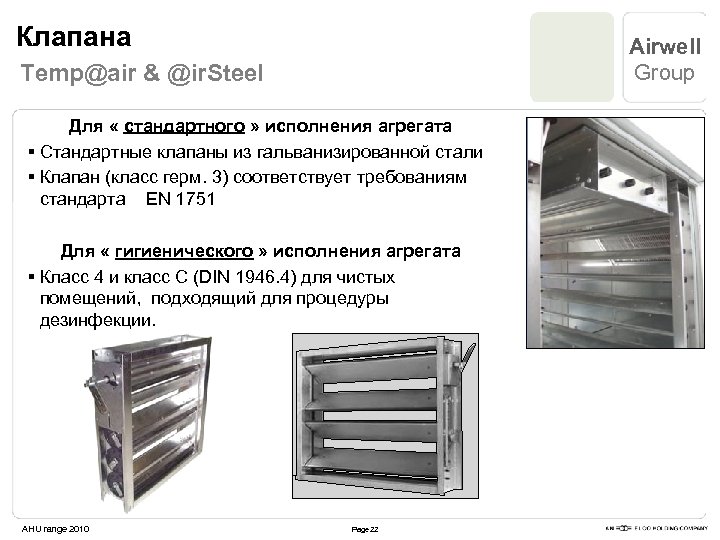

Клапана Airwell Group Temp@air & @ir. Steel Для « стандартного » исполнения агрегата § Стандартные клапаны из гальванизированной стали § Клапан (класс герм. 3) соответствует требованиям стандарта EN 1751 Для « гигиенического » исполнения агрегата § Класс 4 и класс С (DIN 1946. 4) для чистых помещений, подходящий для процедуры дезинфекции. AHU range 2010 Page 22

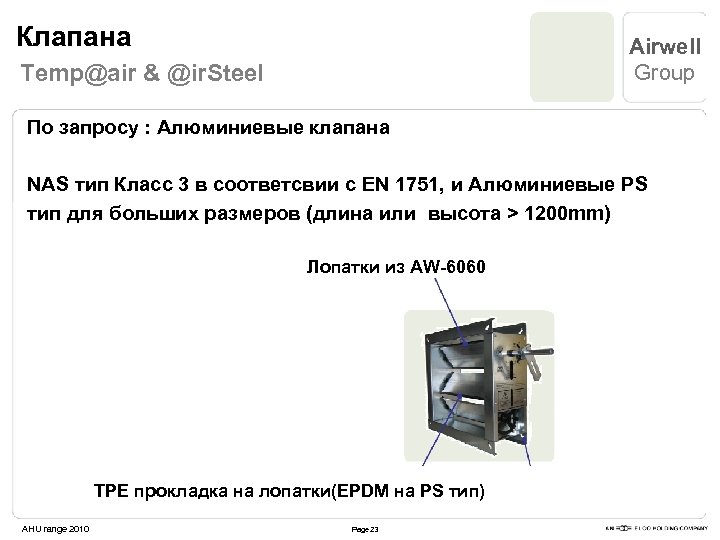

Клапана Airwell Group Temp@air & @ir. Steel По запросу : Алюминиевые клапана NAS тип Класс 3 в соответсвии с EN 1751, и Алюминиевые PS тип для больших размеров (длина или высота > 1200 mm) Лопатки из AW-6060 TPE прокладка на лопатки(EPDM на PS тип) AHU range 2010 Page 23

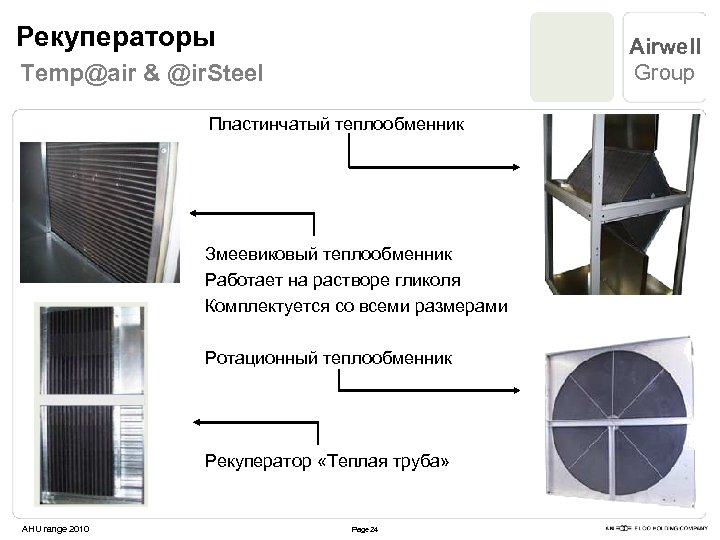

Рекуператоры Airwell Group Temp@air & @ir. Steel Пластинчатый теплообменник Змеевиковый теплообменник Работает на растворе гликоля Комплектуется со всеми размерами Ротационный теплообменник Рекуператор «Теплая труба» AHU range 2010 Page 24

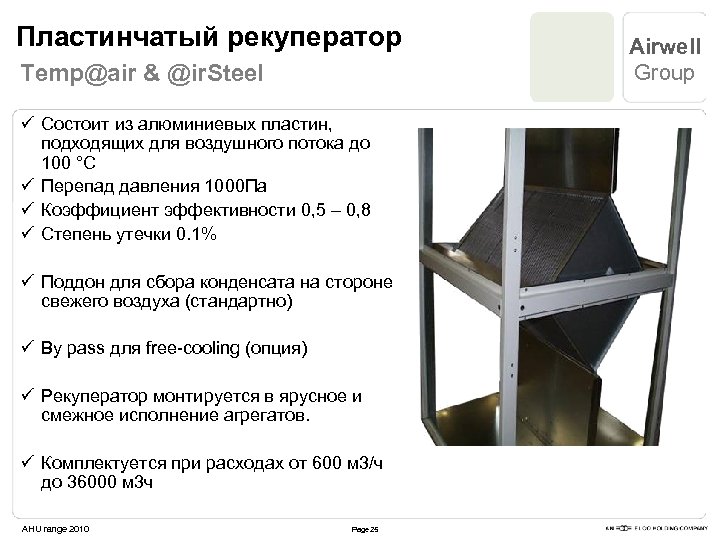

Пластинчатый рекуператор Temp@air & @ir. Steel ü Состоит из алюминиевых пластин, подходящих для воздушного потока до 100 °C ü Перепад давления 1000 Па ü Коэффициент эффективности 0, 5 – 0, 8 ü Степень утечки 0. 1% ü Поддон для сбора конденсата на стороне свежего воздуха (стандартно) ü By pass для free-cooling (опция) ü Рекуператор монтируется в ярусное и смежное исполнение агрегатов. ü Комплектуется при расходах от 600 м 3/ч до 36000 м 3 ч AHU range 2010 Page 25 Airwell Group

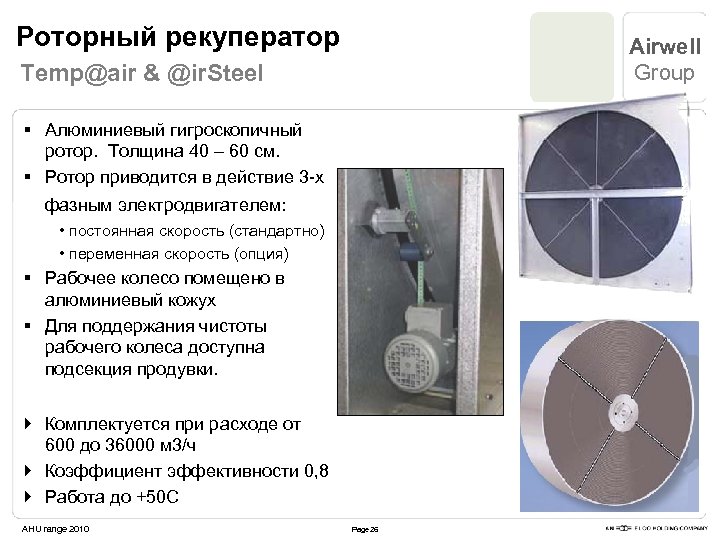

Роторный рекуператор Airwell Group Temp@air & @ir. Steel § Алюминиевый гигроскопичный ротор. Толщина 40 – 60 см. § Ротор приводится в действие 3 -х фазным электродвигателем: • постоянная скорость (стандартно) • переменная скорость (опция) § Рабочее колесо помещено в алюминиевый кожух § Для поддержания чистоты рабочего колеса доступна подсекция продувки. } Комплектуется при расходе от 600 до 36000 м 3/ч } Коэффициент эффективности 0, 8 } Работа до +50 С AHU range 2010 Page 26

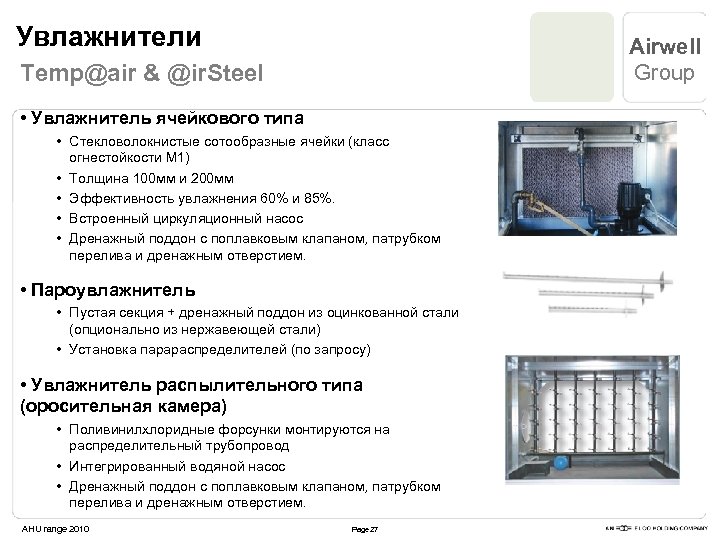

Увлажнители Airwell Group Temp@air & @ir. Steel • Увлажнитель ячейкового типа • Стекловолокнистые сотообразные ячейки (класс огнестойкости М 1) • Толщина 100 мм и 200 мм • Эффективность увлажнения 60% и 85%. • Встроенный циркуляционный насос • Дренажный поддон с поплавковым клапаном, патрубком перелива и дренажным отверстием. • Пароувлажнитель • Пустая секция + дренажный поддон из оцинкованной стали (опционально из нержавеющей стали) • Установка парараспределителей (по запросу) • Увлажнитель распылительного типа (оросительная камера) • Поливинилхлоридные форсунки монтируются на распределительный трубопровод • Интегрированный водяной насос • Дренажный поддон с поплавковым клапаном, патрубком перелива и дренажным отверстием. AHU range 2010 Page 27

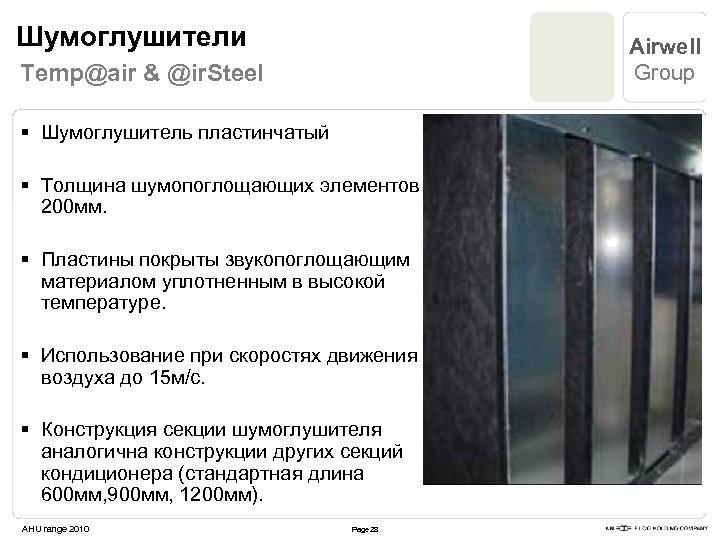

Шумоглушители Airwell Group Temp@air & @ir. Steel § Шумоглушитель пластинчатый § Толщина шумопоглощающих элементов 200 мм. § Пластины покрыты звукопоглощающим материалом уплотненным в высокой температуре. § Использование при скоростях движения воздуха до 15 м/с. § Конструкция секции шумоглушителя аналогична конструкции других секций кондиционера (стандартная длина 600 мм, 900 мм, 1200 мм). AHU range 2010 Page 28

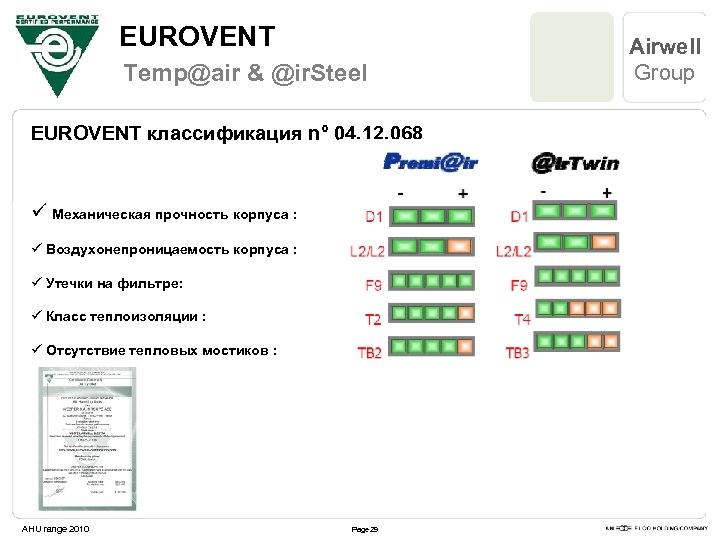

EUROVENT Temp@air & @ir. Steel EUROVENT классификация n° 04. 12. 068 ü Механическая прочность корпуса : ü Воздухонепроницаемость корпуса : ü Утечки на фильтре: ü Класс теплоизоляции : ü Отсутствие тепловых мостиков : AHU range 2010 Page 29 Airwell Group

Программа Win. Clim. II Airwell Group Temp@air & @ir. Steel AHU range 2010 Page 30

Airwell Group AHU range 2010 Page 31

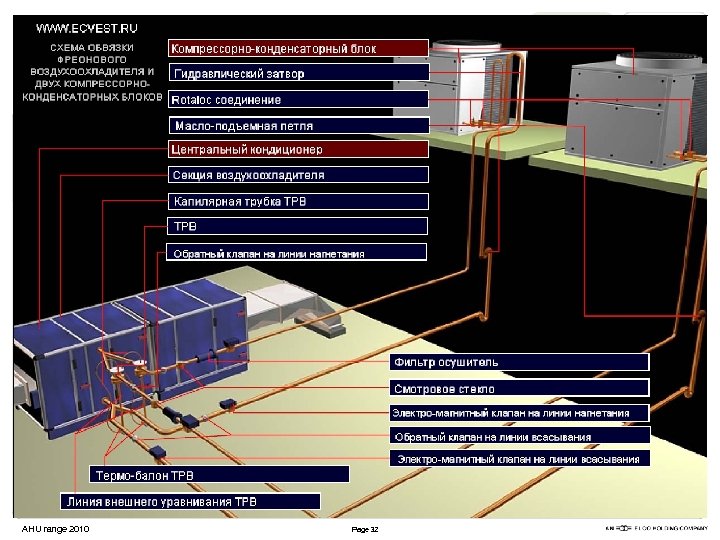

Airwell Group AHU range 2010 Page 32

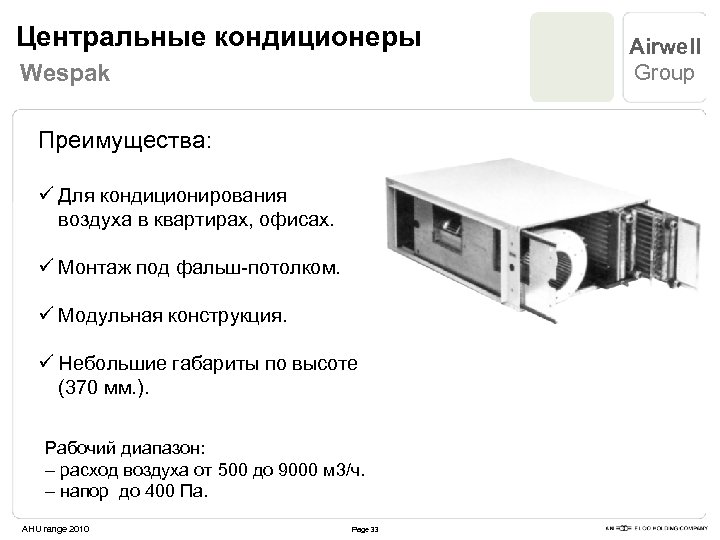

Центральные кондиционеры Wespak Преимущества: ü Для кондиционирования воздуха в квартирах, офисах. ü Монтаж под фальш-потолком. ü Модульная конструкция. ü Небольшие габариты по высоте (370 мм. ). Рабочий диапазон: – расход воздуха от 500 до 9000 м 3/ч. – напор до 400 Па. AHU range 2010 Page 33 Airwell Group

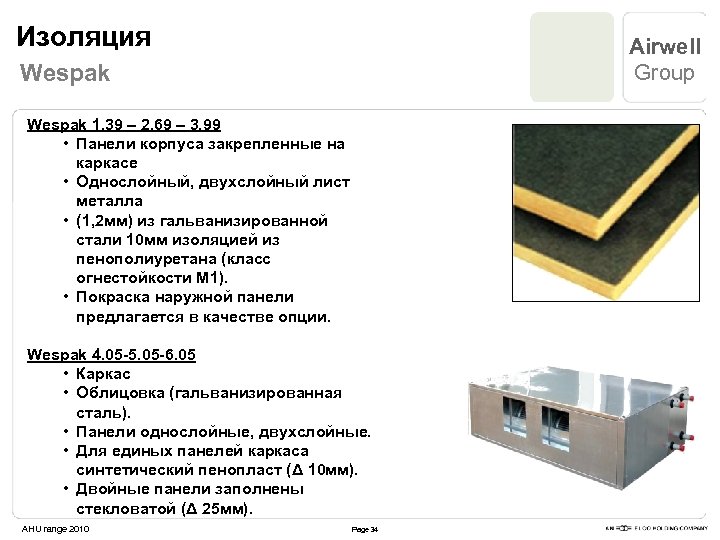

Изоляция Airwell Group Wespak 1. 39 – 2. 69 – 3. 99 • Панели корпуса закрепленные на каркасе • Однослойный, двухслойный лист металла • (1, 2 мм) из гальванизированной стали 10 мм изоляцией из пенополиуретана (класс огнестойкости М 1). • Покраска наружной панели предлагается в качестве опции. Wespak 4. 05 -5. 05 -6. 05 • Каркас • Облицовка (гальванизированная сталь). • Панели однослойные, двухслойные. • Для единых панелей каркаса синтетический пенопласт (Δ 10 мм). • Двойные панели заполнены стекловатой (Δ 25 мм). AHU range 2010 Page 34

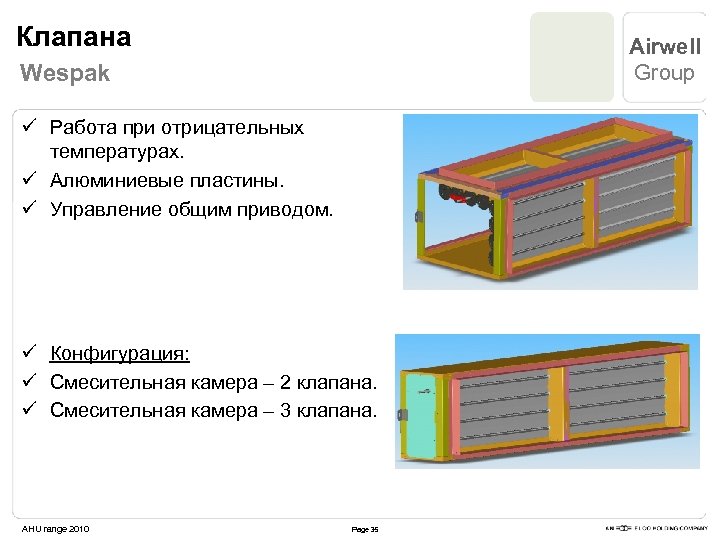

Клапана Airwell Group Wespak ü Работа при отрицательных температурах. ü Алюминиевые пластины. ü Управление общим приводом. ü Конфигурация: ü Смесительная камера – 2 клапана. ü Смесительная камера – 3 клапана. AHU range 2010 Page 35

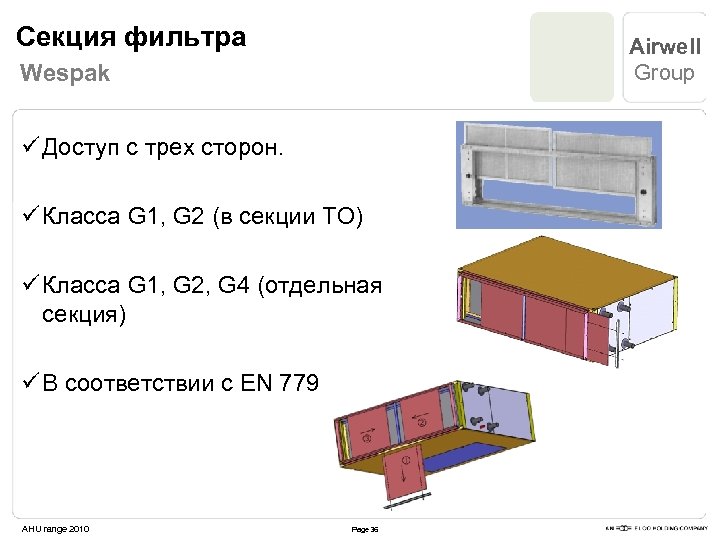

Секция фильтра Airwell Group Wespak ü Доступ с трех сторон. ü Класса G 1, G 2 (в секции ТО) ü Класса G 1, G 2, G 4 (отдельная секция) ü В соответствии с EN 779 AHU range 2010 Page 36

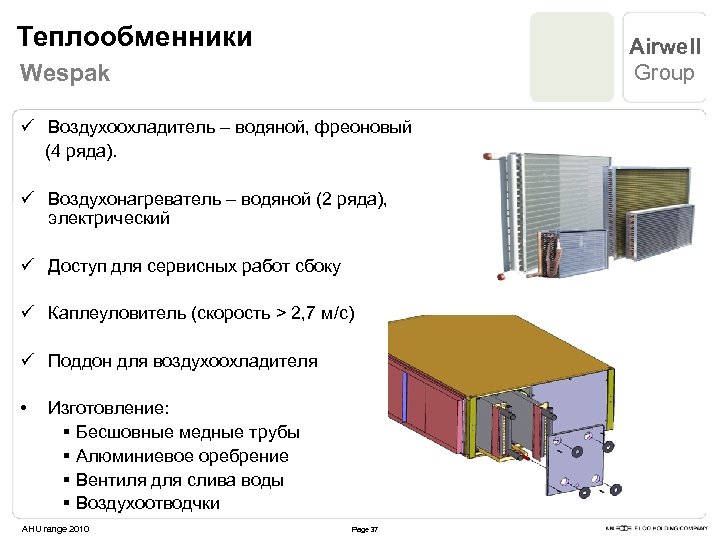

Теплообменники Airwell Group Wespak ü Воздухоохладитель – водяной, фреоновый (4 ряда). ü Воздухонагреватель – водяной (2 ряда), электрический ü Доступ для сервисных работ сбоку ü Каплеуловитель (скорость > 2, 7 м/с) ü Поддон для воздухоохладителя • Изготовление: § Бесшовные медные трубы § Алюминиевое оребрение § Вентиля для слива воды § Воздухоотводчки AHU range 2010 Page 37

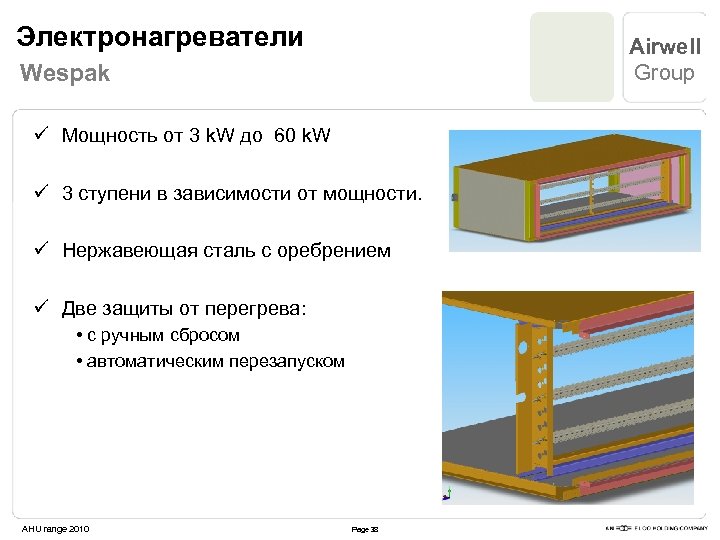

Электронагреватели Airwell Group Wespak ü Мощность от 3 k. W до 60 k. W ü 3 ступени в зависимости от мощности. ü Нержавеющая сталь с оребрением ü Две защиты от перегрева: • с ручным сбросом • автоматическим перезапуском AHU range 2010 Page 38

Секция вентилятора Airwell Group Wespak ü Центробежные вентиляторы с прямым приводом. Защита от перегрева, автоматический перезапуск (1, 39; 2. 39; 3. 99) ü Cдвоенный центробежный вентилятор ременный привод (4. 05; 5. 05; 6. 05) ü Класс защиты IP 55 ü Регулируемые шкивы – стандартно ü Доступ к электродвигателю снизу AHU range 2010 Page 39

Airwell Group Спасибо за внимание. AHU range 2010 Page 40
