AGEPAN THD TEP UDP 25 Изоляционные

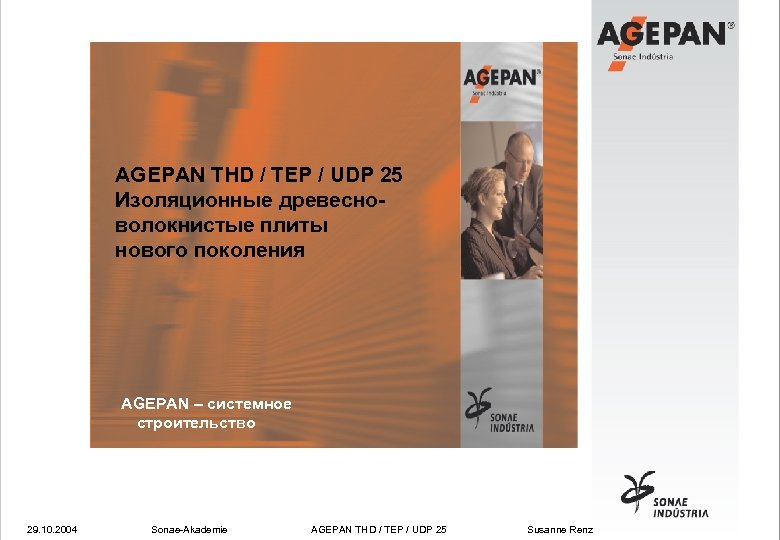

AGEPAN THD / TEP / UDP 25 Изоляционные древесноволокнистые плиты нового поколения AGEPAN – системное строительство 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz

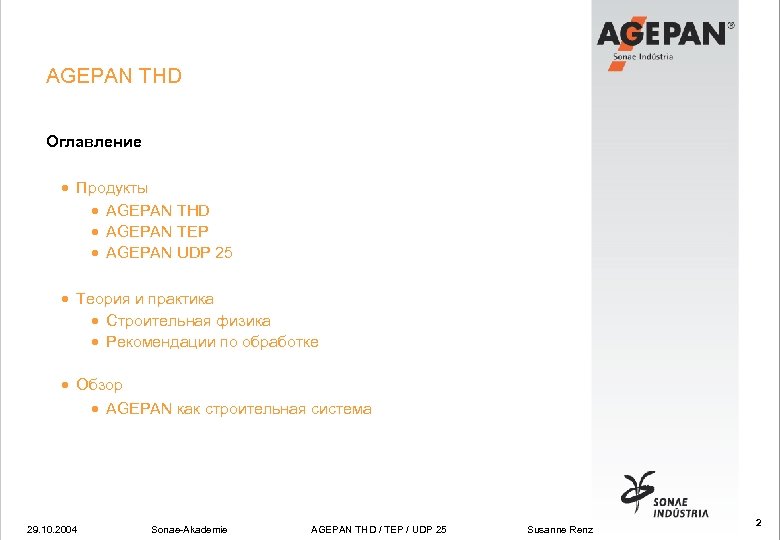

AGEPAN THD Оглавление · Продукты · AGEPAN THD · AGEPAN TEP · AGEPAN UDP 25 · Теория и практика · Строительная физика · Рекомендации по обработке · Обзор · AGEPAN как строительная система 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 2

AGEPAN THD Древесноволокнистые, изготовленные сухим способом изоляционные плиты (THD) · Технология производства аналогична производству MDF · Возможны варианты производства относительно · Плотности · Прочности · Гидрофобности 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 3

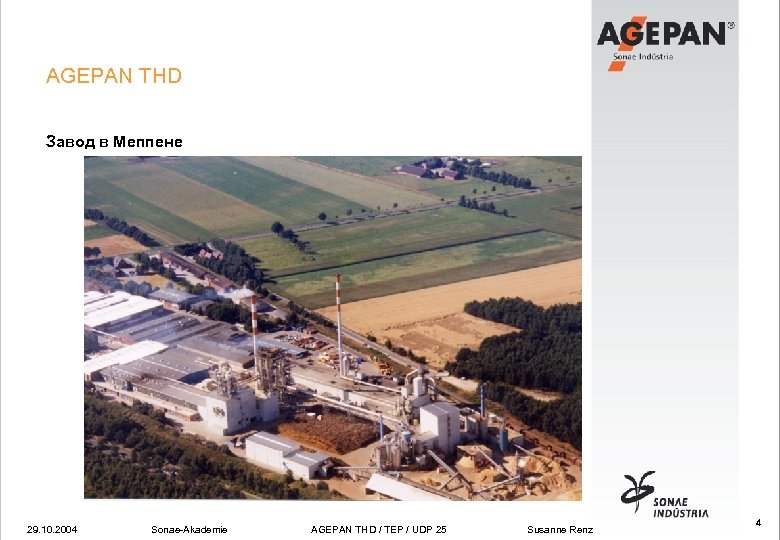

AGEPAN THD Завод в Меппене 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 4

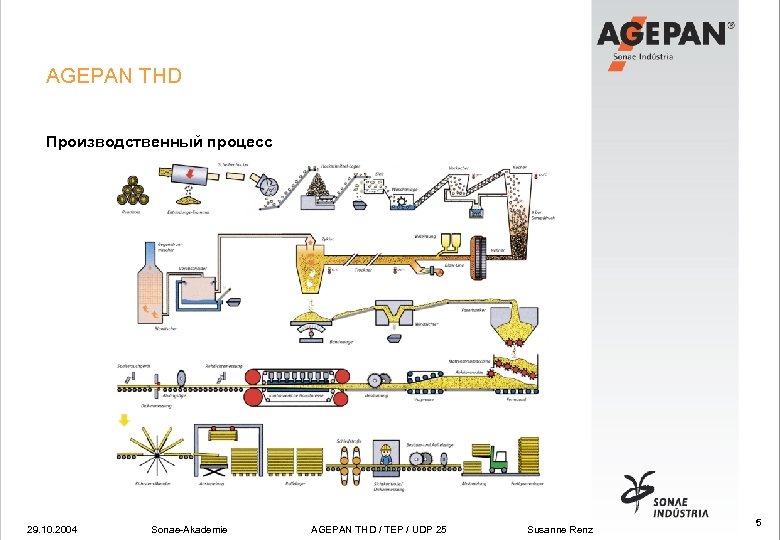

AGEPAN THD Производственный процесс 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 5

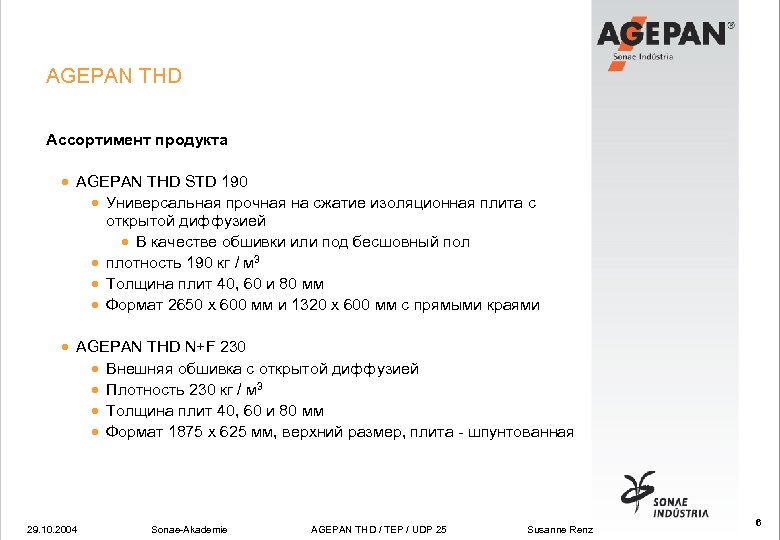

AGEPAN THD Ассортимент продукта · AGEPAN THD STD 190 · Универсальная прочная на сжатие изоляционная плита с открытой диффузией · В качестве обшивки или под бесшовный пол · плотность 190 кг / м 3 · Толщина плит 40, 60 и 80 мм · Формат 2650 x 600 мм и 1320 x 600 мм с прямыми краями · AGEPAN THD N+F 230 · Внешняя обшивка с открытой диффузией · Плотность 230 кг / м 3 · Толщина плит 40, 60 и 80 мм · Формат 1875 x 625 мм, верхний размер, плита - шпунтованная 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 6

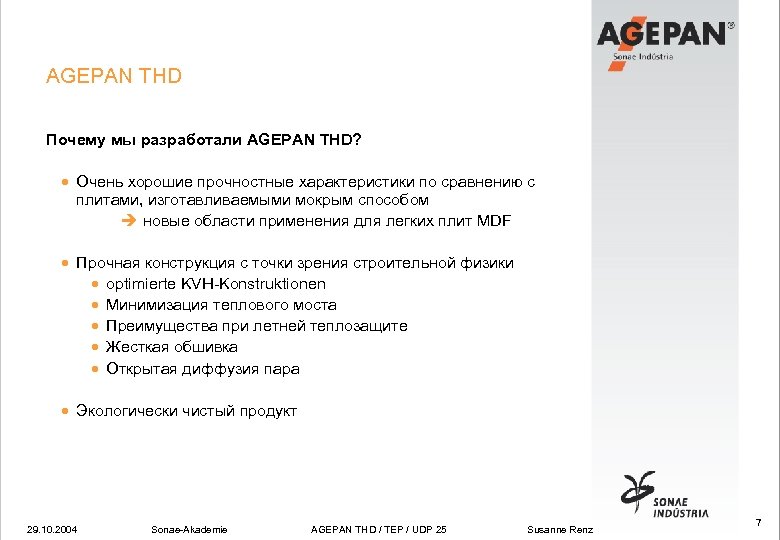

AGEPAN THD Почему мы разработали AGEPAN THD? · Очень хорошие прочностные характеристики по сравнению с плитами, изготавливаемыми мокрым способом новые области применения для легких плит MDF · Прочная конструкция с точки зрения строительной физики · optimierte KVH-Konstruktionen · Минимизация теплового моста · Преимущества при летней теплозащите · Жесткая обшивка · Открытая диффузия пара · Экологически чистый продукт 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 7

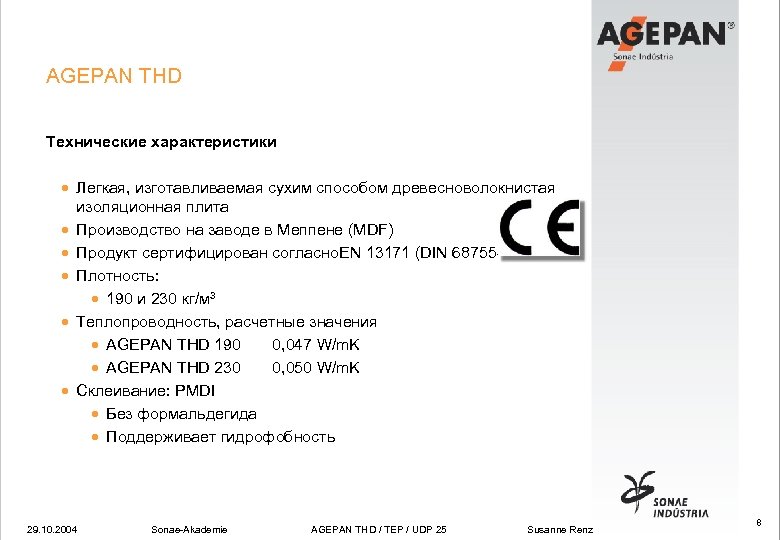

AGEPAN THD Технические характеристики · Легкая, изготавливаемая сухим способом древесноволокнистая изоляционная плита · Производство на заводе в Меппене (MDF) · Продукт сертифицирован согласно. EN 13171 (DIN 68755 -T 1) · Плотность: · 190 и 230 кг/м³ · Теплопроводность, расчетные значения · AGEPAN THD 190 0, 047 W/m. K · AGEPAN THD 230 0, 050 W/m. K · Склеивание: PMDI · Без формальдегида · Поддерживает гидрофобность 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 8

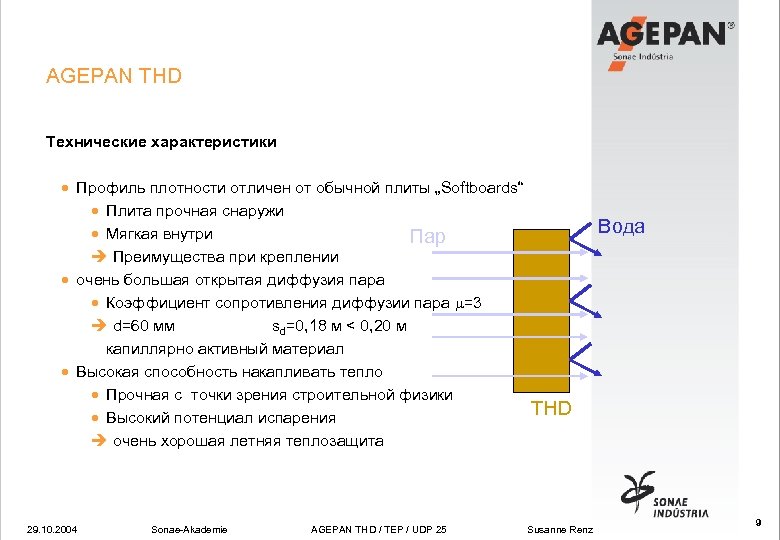

AGEPAN THD Технические характеристики · Профиль плотности отличен от обычной плиты „Softboards“ · Плита прочная снаружи · Мягкая внутри Пар Преимущества при креплении · очень большая открытая диффузия пара · Коэффициент сопротивления диффузии пара =3 d=60 мм sd=0, 18 м < 0, 20 м капиллярно активный материал · Высокая способность накапливать тепло · Прочная с точки зрения строительной физики · Высокий потенциал испарения очень хорошая летняя теплозащита 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Вода THD Susanne Renz 9

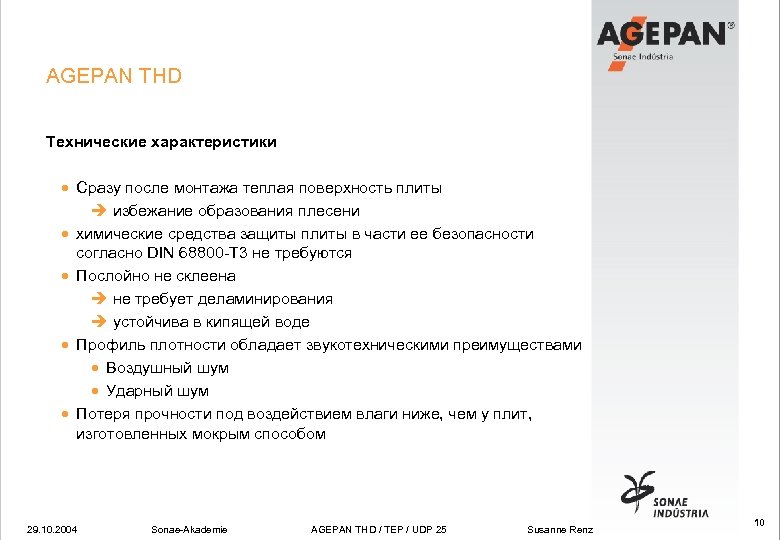

AGEPAN THD Технические характеристики · Сразу после монтажа теплая поверхность плиты избежание образования плесени · химические средства защиты плиты в части ее безопасности согласно DIN 68800 -T 3 не требуются · Послойно не склеена не требует деламинирования устойчива в кипящей воде · Профиль плотности обладает звукотехническими преимуществами · Воздушный шум · Ударный шум · Потеря прочности под воздействием влаги ниже, чем у плит, изготовленных мокрым способом 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 10

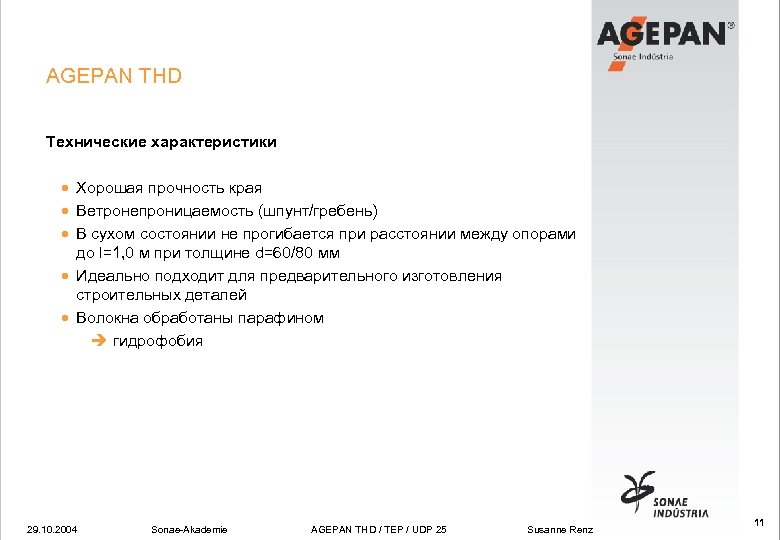

AGEPAN THD Технические характеристики · Хорошая прочность края · Ветронепроницаемость (шпунт/гребень) · В сухом состоянии не прогибается при расстоянии между опорами до l=1, 0 м при толщине d=60/80 мм · Идеально подходит для предварительного изготовления строительных деталей · Волокна обработаны парафином гидрофобия 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 11

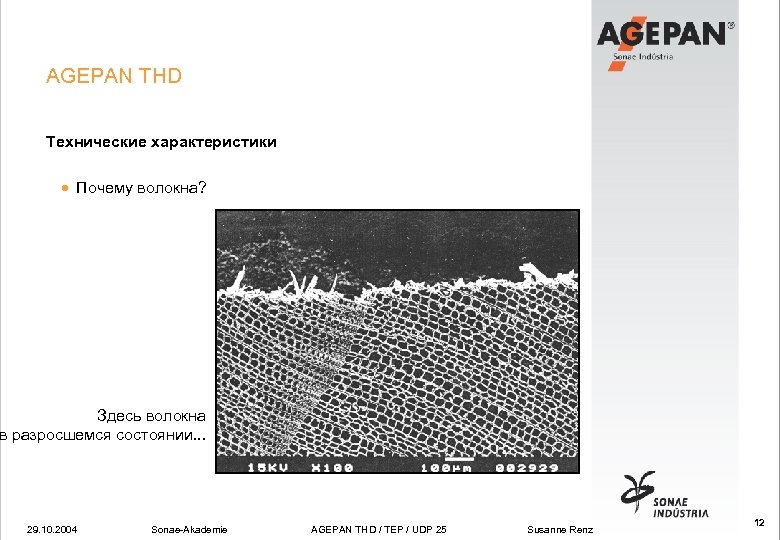

AGEPAN THD Технические характеристики · Почему волокна? Здесь волокна в разросшемся состоянии. . . 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 12

AGEPAN THD Технические характеристики ·. . . потому что они образуют полые пространства! . . . а здесь – в дефибрированном состоянии! 20 m l 3000 m 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 13

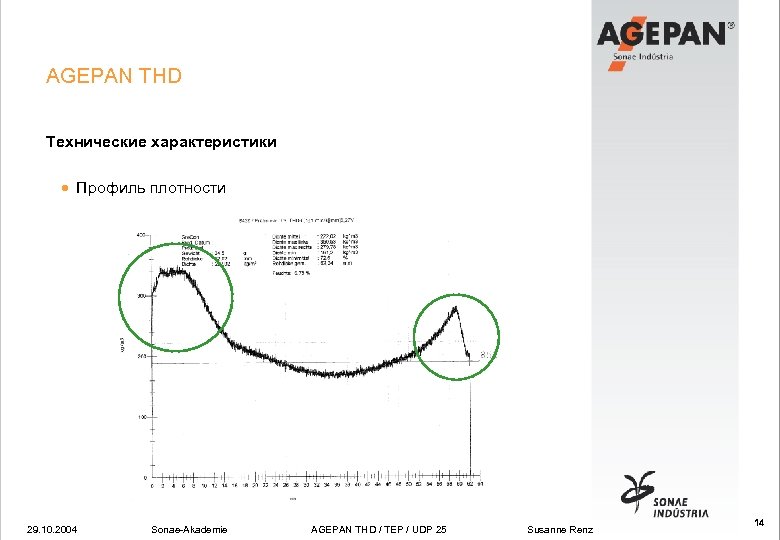

AGEPAN THD Технические характеристики · Профиль плотности 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 14

AGEPAN THD Сертификация · EN 13171 „Теплоизоляционные материалы для зданий сертификация серийно изготавливаемых продуктов из древесных волокон “ · DIBt: Общий допуск к использованию в строительстве (Z-23. 151508) · С помощью участия независимых экспертов сертифицируется соответствие этой норме Сертификат соответствия – маркировка значком Ü 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 15

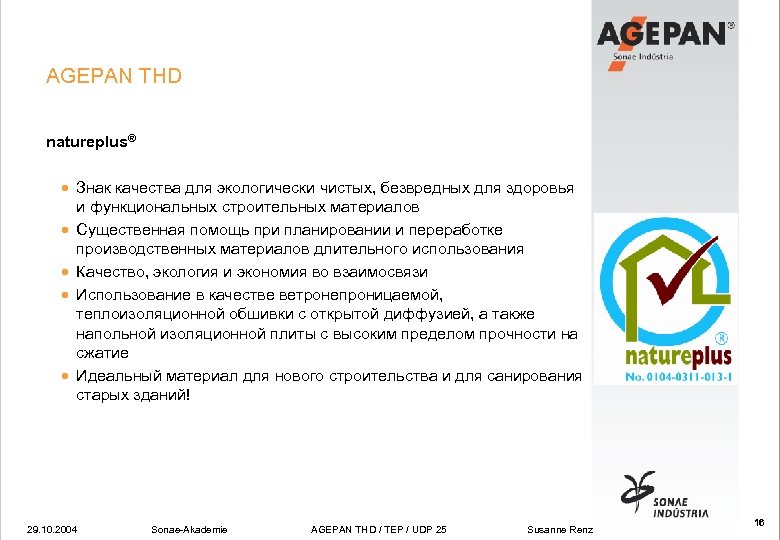

AGEPAN THD natureplus® · Знак качества для экологически чистых, безвредных для здоровья и функциональных строительных материалов · Существенная помощь при планировании и переработке производственных материалов длительного использования · Качество, экология и экономия во взаимосвязи · Использование в качестве ветронепроницаемой, теплоизоляционной обшивки с открытой диффузией, а также напольной изоляционной плиты с высоким пределом прочности на сжатие · Идеальный материал для нового строительства и для санирования старых зданий! 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 16

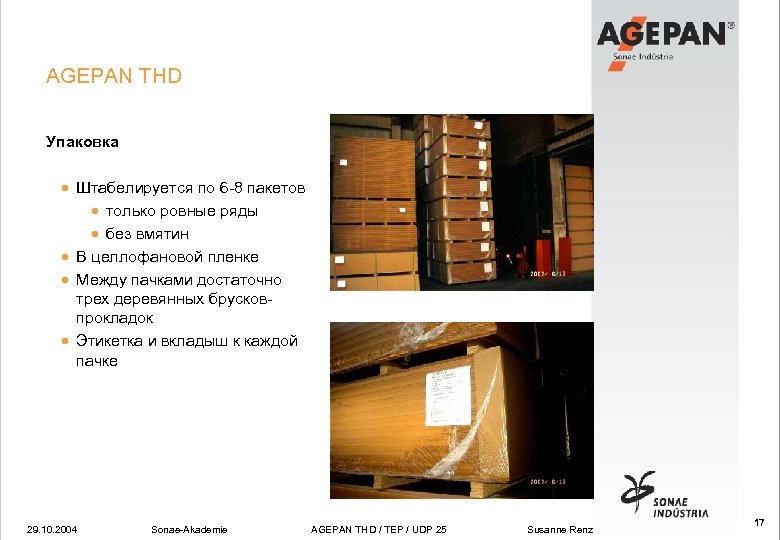

AGEPAN THD Упаковка · Штабелируется по 6 -8 пакетов · только ровные ряды · без вмятин · В целлофановой пленке · Между пачками достаточно трех деревянных брусковпрокладок · Этикетка и вкладыш к каждой пачке 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 17

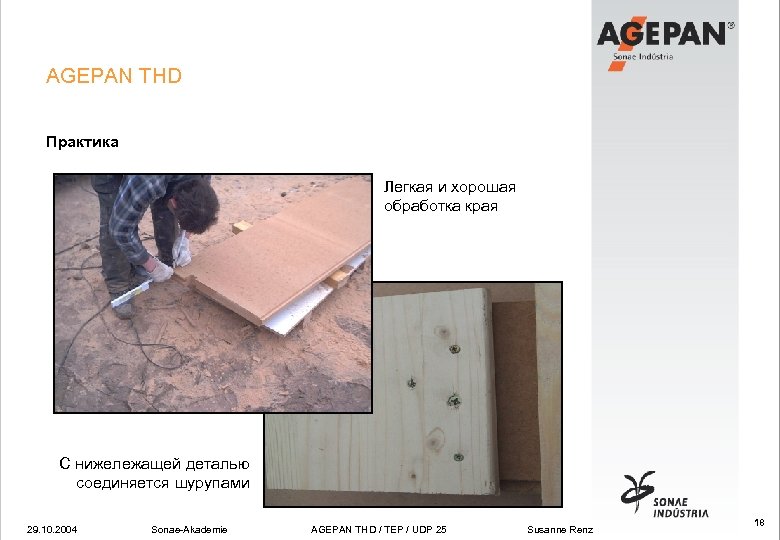

AGEPAN THD Практика Легкая и хорошая обработка края С нижележащей деталью соединяется шурупами 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 18

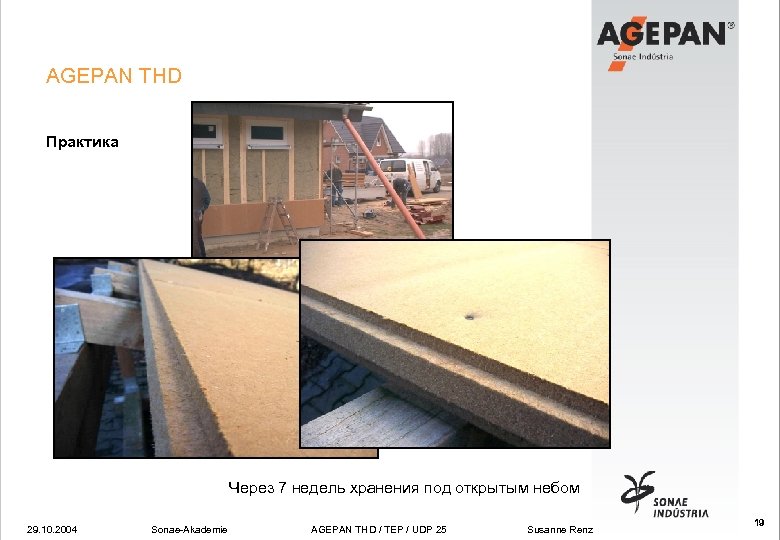

AGEPAN THD Практика Через 7 недель хранения под открытым небом 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 19

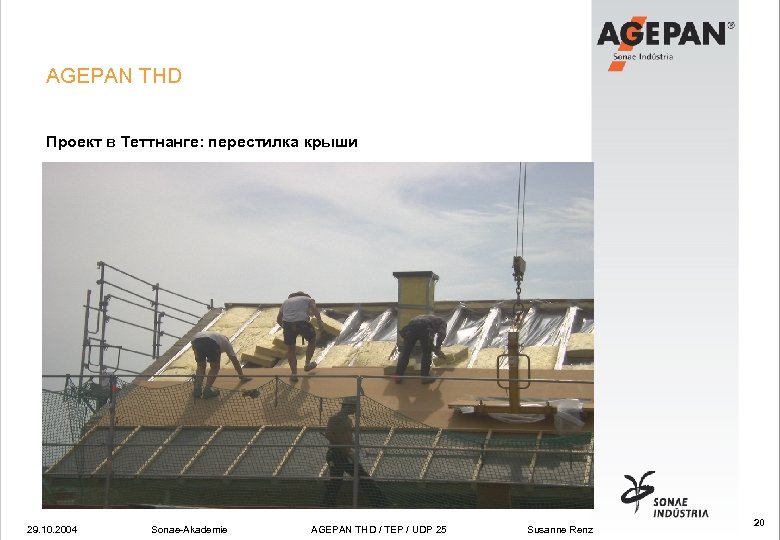

AGEPAN THD Проект в Теттнанге: перестилка крыши 29. 10. 2004 Sonae-Akademie AGEPAN THD / TEP / UDP 25 Susanne Renz 20
