AGEPAN DWD Презентация продукта Сюзанне Ренц AGEPAN – системное 16. 12. 2004 Sonae-Akademie строительство AGEPAN DWD Презентация продукта Сюзанне Ренц AGEPAN – системное 16. 12. 2004 Sonae-Akademie строительство AGEPAN DWD Susanne Renz 1

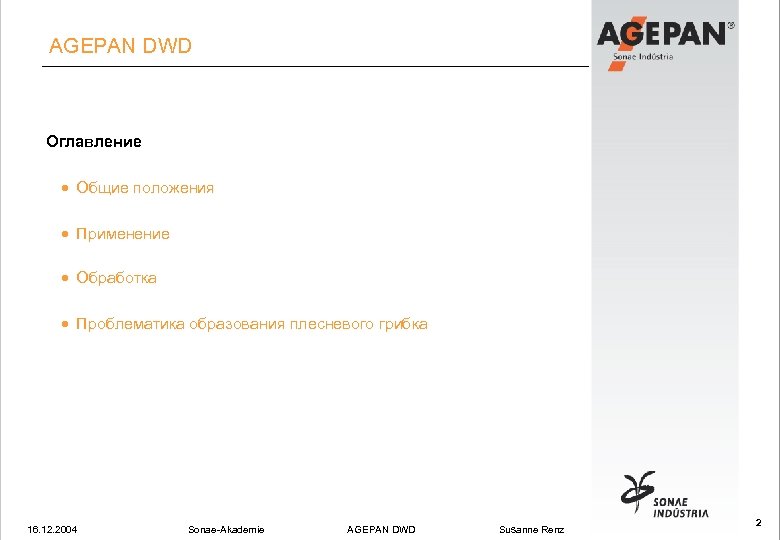

AGEPAN DWD Оглавление · Общие положения · Применение · Обработка · Проблематика образования плесневого AGEPAN DWD Оглавление · Общие положения · Применение · Обработка · Проблематика образования плесневого грибка 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 2

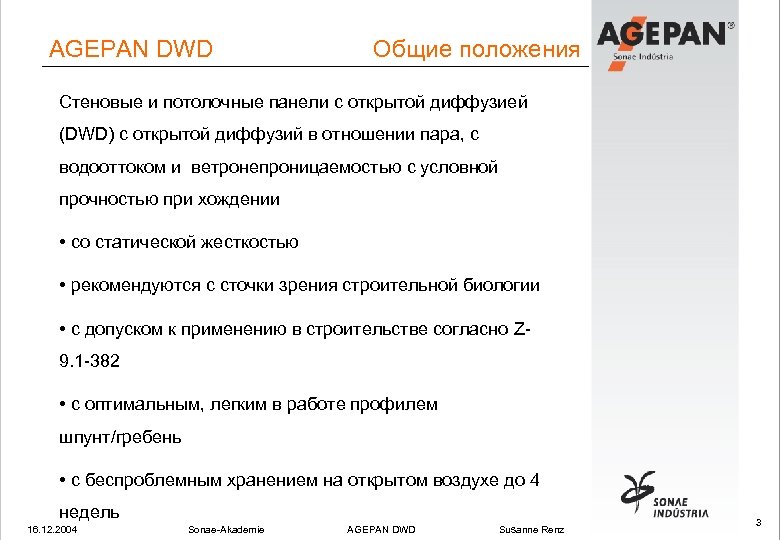

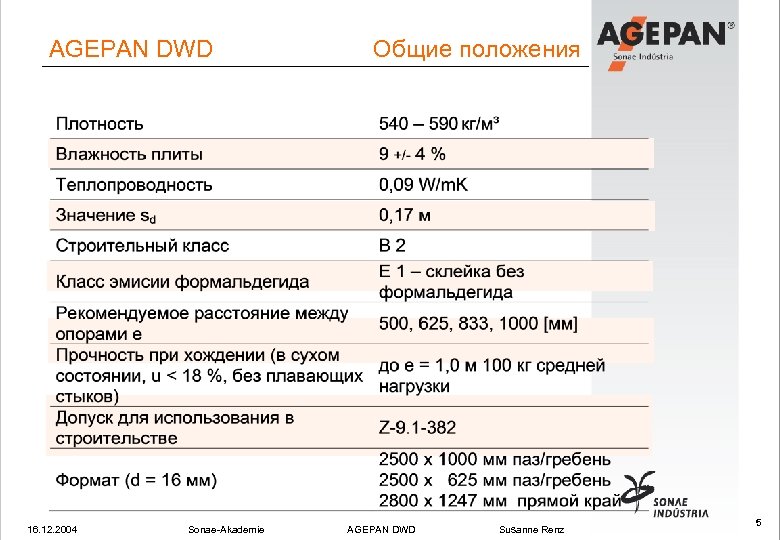

AGEPAN DWD Общие положения Стеновые и потолочные панели с открытой диффузией (DWD) с открытой AGEPAN DWD Общие положения Стеновые и потолочные панели с открытой диффузией (DWD) с открытой диффузий в отношении пара, с водооттоком и ветронепроницаемостью с условной прочностью при хождении • со статической жесткостью • рекомендуются с сточки зрения строительной биологии • с допуском к применению в строительстве согласно Z 9. 1 -382 • с оптимальным, легким в работе профилем шпунт/гребень • с беспроблемным хранением на открытом воздухе до 4 недель 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 3

AGEPAN DWD Общие положения AGEPAN DWD - Вода и ветер Идеальные показатели для внешней AGEPAN DWD Общие положения AGEPAN DWD - Вода и ветер Идеальные показатели для внешней Пар обшивки: Открытая диффузия и одновременно с этим водо- и ветронепроницаемость! „Дышащий непромокаемый плащ“ DWD для дома! 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 4

AGEPAN DWD 16. 12. 2004 Sonae-Akademie Общие положения AGEPAN DWD Susanne Renz 5 AGEPAN DWD 16. 12. 2004 Sonae-Akademie Общие положения AGEPAN DWD Susanne Renz 5

AGEPAN DWD Применение Области применения • Внешняя обшивка стеновых конструкций • 2 -й водоизоляционный AGEPAN DWD Применение Области применения • Внешняя обшивка стеновых конструкций • 2 -й водоизоляционный слой во внешней стене • Ветрозащита по стенам и крыше (Допуск) • пазовое основание под кровлю согласно нормам ZVDH • конструкция с открытой диффузий совместно с AGEPAN OSB в качестве парозащиты изнутри AGEPAN системное строительство • прямое покрытие шифером или металлическими листами исключено! 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 6

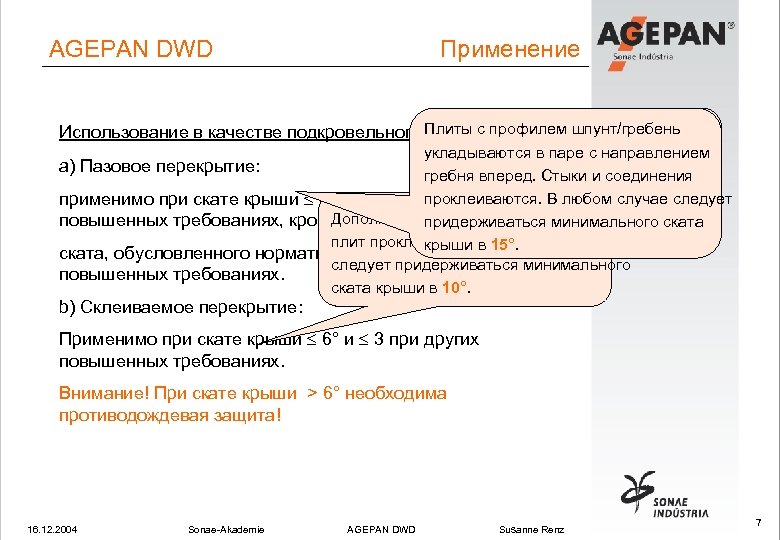

AGEPAN DWD Применение Использование в качестве подкровельного Плиты с • профилем шпунт/гребень перекрытия Ausgebautes AGEPAN DWD Применение Использование в качестве подкровельного Плиты с • профилем шпунт/гребень перекрытия Ausgebautes DG укладываются в паре с направлением • klimatische Verhältnisse a) Пазовое перекрытие: гребня вперед. Стыки и соединения • konstruktive Besonderheiten применимо при скате крыши 6° и 2 при проклеиваются. В любом случае следует других • örtliche Bestimmungen Дополнительно к a) все стыкиминимального ската повышенных требованиях, кроме придерживаться плит проклеиваются. 15°. крыши в В любом случае ската, обусловленного нормативами, и 3 при других следует придерживаться минимального повышенных требованиях. ската крыши в 10°. b) Склеиваемое перекрытие: Применимо при скате крыши 6° и 3 при других повышенных требованиях. Внимание! При скате крыши > 6° необходима противодождевая защита! 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 7

AGEPAN DWD Применение Если скат крыши менее 6°, то, как правило, необходим еще один AGEPAN DWD Применение Если скат крыши менее 6°, то, как правило, необходим еще один дополнительный изоляционный слой. 1) Со снижением угла ската крыши связаны дополнительные повышенные требования : - Использование чердачного помещения, в частности, для жилых целей, то есть любой мансарды – - Конструктивные особенности, например, выступы, сложные формы крыши, углубления - Учет климатических условий, например, размещения в горах или на побережье - Местные особенности, связанные, например, со строительным допуском 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 8

AGEPAN DWD Обработка • Рекомендации по укладке – начинать укладывать с левого нижнего угла AGEPAN DWD Обработка • Рекомендации по укладке – начинать укладывать с левого нижнего угла крыши всегда гребнем вверх! – укладывать, соединяя плиты – плиты можно укладывать бесконечно – возможны плавающие стыки – плиты безопасны при ходьбе (в сухом состоянии), если расстояние между стропилами не более 1 м – штемпельная печать стоит на внутренней стороне плиты – стыки подвержены расширению! 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 9

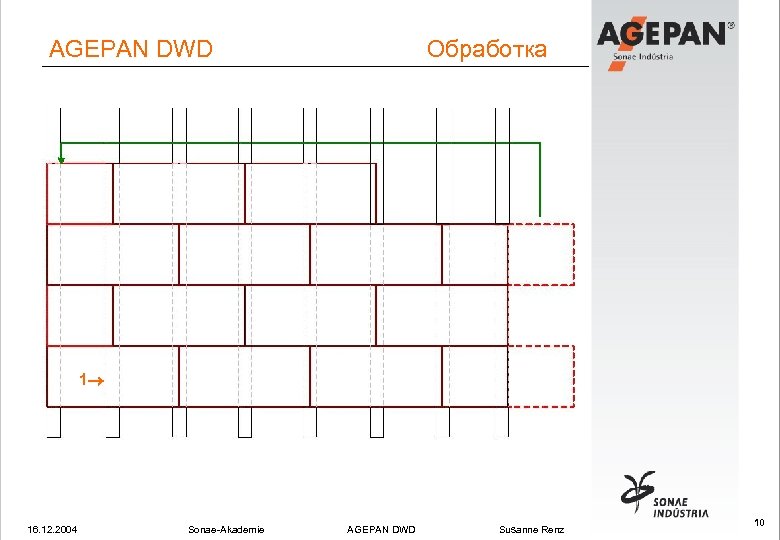

AGEPAN DWD Обработка 1 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 10 AGEPAN DWD Обработка 1 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 10

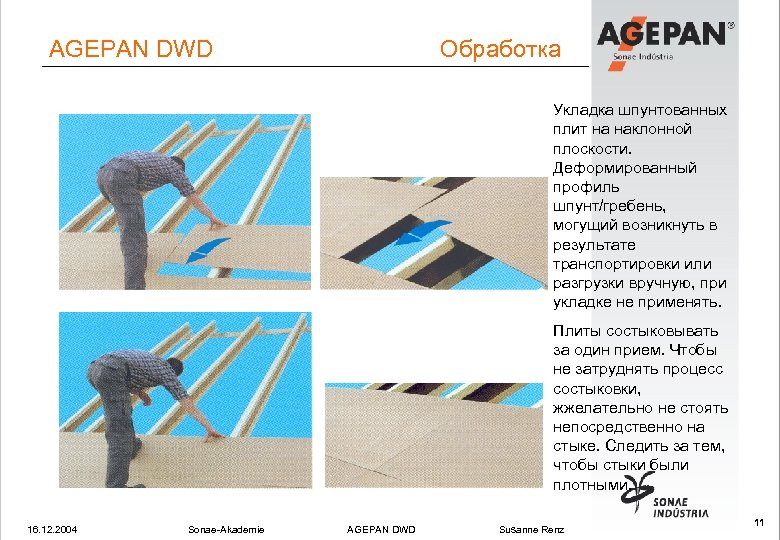

AGEPAN DWD Обработка Укладка шпунтованных плит на наклонной плоскости. Деформированный профиль шпунт/гребень, могущий возникнуть AGEPAN DWD Обработка Укладка шпунтованных плит на наклонной плоскости. Деформированный профиль шпунт/гребень, могущий возникнуть в результате транспортировки или разгрузки вручную, при укладке не применять. Плиты состыковывать за один прием. Чтобы не затруднять процесс состыковки, жжелательно не стоять непосредственно на стыке. Следить за тем, чтобы стыки были плотными. 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 11

AGEPAN DWD Обработка Плиты AGEPAN DWD можно закреплять на нижележащих деревянных конструкциях согласно Допуску AGEPAN DWD Обработка Плиты AGEPAN DWD можно закреплять на нижележащих деревянных конструкциях согласно Допуску Z. 9. 1 -382 с помощью шурупов или скобок, а также гвоздей в соответствии с DIN 1052 -2 или общему строительному допуску. Скобки: (аналогично гвоздям) Стропил а 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 12

AGEPAN DWD Обработка Как склеивать плиты? • Прямые края (обрезанные плиты) • Чердачные окна AGEPAN DWD Обработка Как склеивать плиты? • Прямые края (обрезанные плиты) • Чердачные окна • Дымовая труба • Сливы • Желоба • Конек, ребра • Края крыши (ветровая фронтонная доска, водосток) 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 13

AGEPAN DWD Обработка Чердачные окна • Переходы уплотняются подходяще пленкой и клейкой лентой. • AGEPAN DWD Обработка Чердачные окна • Переходы уплотняются подходяще пленкой и клейкой лентой. • Пленка шириной примерно 20 см укрепляется на плите DWD. • По рамам окон следовать инструкции изготовителя (например, Velux) 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 14

AGEPAN DWD Verarbeitung Дымовая труба • Огнезащита: горючие элементы должны находится от дымовой трубы AGEPAN DWD Verarbeitung Дымовая труба • Огнезащита: горючие элементы должны находится от дымовой трубы на расстоянии не менее 50 мм. • Уплотнение между дымовой трубой и DWD: ок. 20 см Широкую пленку разложить на DWD и закрепить ее подходящей клейкой лентой. С другой стороны трубы сделать подъем (примерно на 5 см над уровнем крыши. • Установить металлический короб дымовой трубы • Противопожарными мерами не предусмотрено: обклеить трубу слоями снизу вверх бутилкаучуковой лентой (внахлестку). 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 15

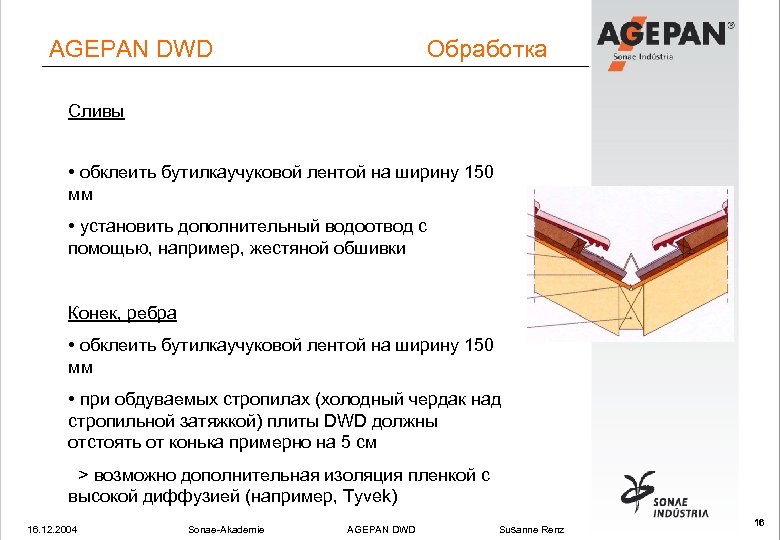

AGEPAN DWD Обработка Сливы • обклеить бутилкаучуковой лентой на ширину 150 мм • установить AGEPAN DWD Обработка Сливы • обклеить бутилкаучуковой лентой на ширину 150 мм • установить дополнительный водоотвод с помощью, например, жестяной обшивки Конек, ребра • обклеить бутилкаучуковой лентой на ширину 150 мм • при обдуваемых стропилах (холодный чердак над стропильной затяжкой) плиты DWD должны отстоять от конька примерно на 5 см > возможно дополнительная изоляция пленкой с высокой диффузией (например, Tyvek) 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 16

AGEPAN DWD Verarbeitung Ветровая фронтонная доска, водосток, свесы • Завершение фронтонной доски прилегающими к AGEPAN DWD Verarbeitung Ветровая фронтонная доска, водосток, свесы • Завершение фронтонной доски прилегающими к стене кирпичами • Свесы (снизу) из профилированной опалубки: опалубка врезается в стропила, DWD можно пропустить сверху. • Профилированная опалубка на стропилах: переход плотно заизолировать от проникновения воды. На 10 см закрепить на плите DWD подходящей клейкой лентой и проложить опалубку пленкой. 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 17

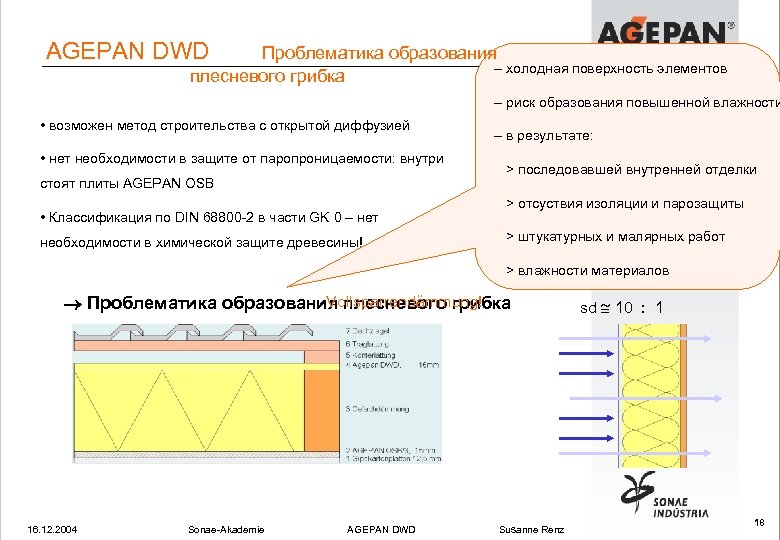

AGEPAN DWD Проблематика образования – холодная поверхность элементов плесневого грибка – риск образования повышенной AGEPAN DWD Проблематика образования – холодная поверхность элементов плесневого грибка – риск образования повышенной влажности • возможен метод строительства с открытой диффузией • нет необходимости в защите от паропроницаемости: внутри стоят плиты AGEPAN OSB • Классификация по DIN 68800 -2 в части GK 0 – нет необходимости в химической защите древесины! – в результате: > последовавшей внутренней отделки > отсуствия изоляции и парозащиты > штукатурных и малярных работ > влажности материалов Vollsparrendämmung! Проблематика образования плесневого грибка 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz sd 10 : 1 18

AGEPAN DWD Проблематика образования плесневого грибка Диффузия: Движение влаги через материал Стакан емкостью 1 AGEPAN DWD Проблематика образования плесневого грибка Диффузия: Движение влаги через материал Стакан емкостью 1 ml Конвекция: движение влаги через открытые поры Ведро воды Емкостью 1000 ml 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 19

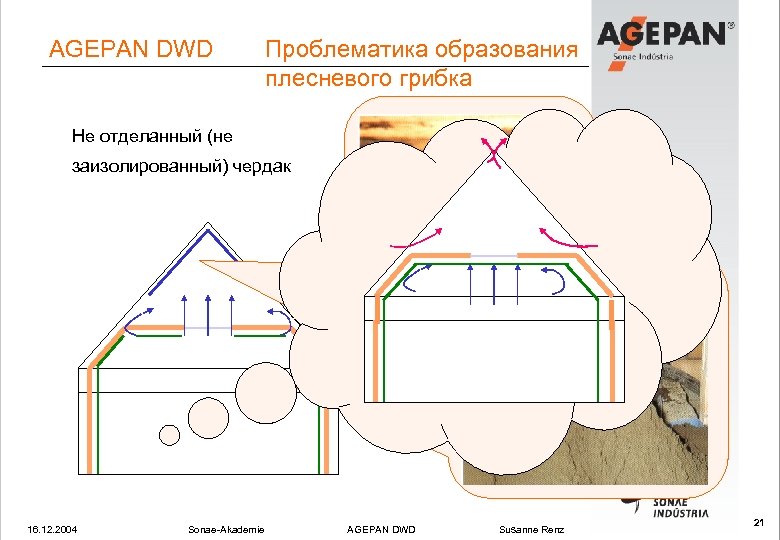

AGEPAN DWD Проблематика образования плесневого грибка • не отделанный (не заизолированный) чердак Пути выхода: AGEPAN DWD Проблематика образования плесневого грибка • не отделанный (не заизолированный) чердак Пути выхода: проветривание комплексная изоляция (герметичность) заизолировать чердачный люк • Этап строительства -> еще не готова изоляция и парозащита Пути выхода: сначала заизолировать и обеспечить паронепроницаемость отказаться от мокрого способа строительства хорошо проветрить, осушить непрофессионально установленная парозащита Пути выхода: тест Blower-Door 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 20

AGEPAN DWD Проблематика образования плесневого грибка Не отделанный (не заизолированный) чердак 16. 12. 2004 AGEPAN DWD Проблематика образования плесневого грибка Не отделанный (не заизолированный) чердак 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 21

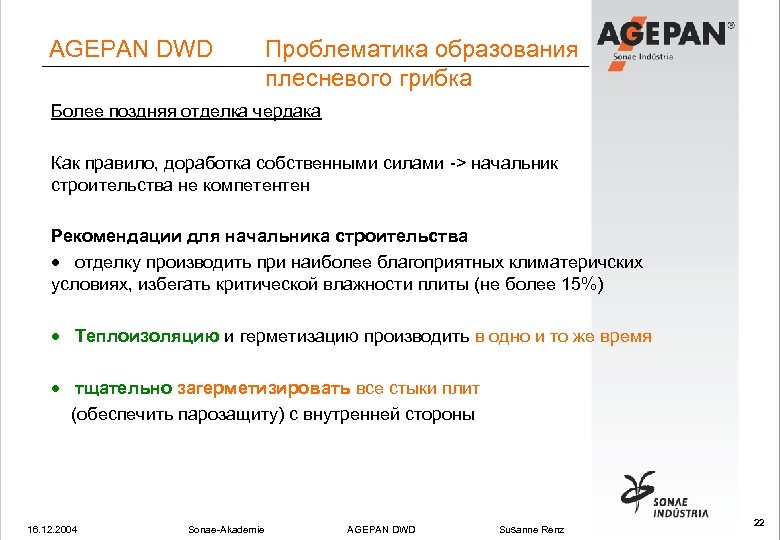

AGEPAN DWD Проблематика образования плесневого грибка Более поздняя отделка чердака Как правило, доработка собственными AGEPAN DWD Проблематика образования плесневого грибка Более поздняя отделка чердака Как правило, доработка собственными силами -> начальник строительства не компетентен Рекомендации для начальника строительства · отделку производить при наиболее благоприятных климатеричских условиях, избегать критической влажности плиты (не более 15%) · Теплоизоляцию и герметизацию производить в одно и то же время · тщательно загерметизировать все стыки плит (обеспечить парозащиту) с внутренней стороны 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 22

AGEPAN DWD Проблематика образования плесневого грибка Плесень возникает при критической температуре на поверхности ниже AGEPAN DWD Проблематика образования плесневого грибка Плесень возникает при критической температуре на поверхности ниже 11°C Проблематика AGEPAN DWD: изоляция не нужна, холодная, гладкая поверхность -> образование капель (конденсат) Vorteil AGEPAN THD: hohe Dämmwirkung, warme Oberfläche -> es bildet sich kein Kondensat 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 23

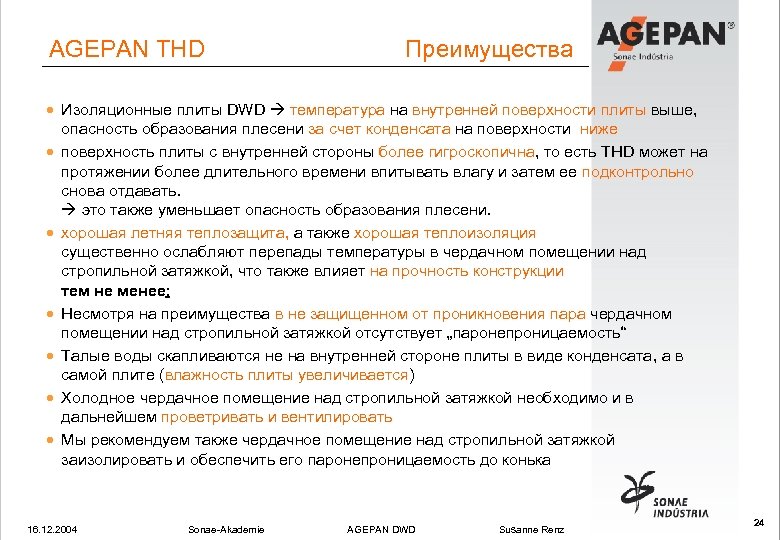

AGEPAN THD Преимущества · Изоляционные плиты DWD температура на внутренней поверхности плиты выше, опасность AGEPAN THD Преимущества · Изоляционные плиты DWD температура на внутренней поверхности плиты выше, опасность образования плесени за счет конденсата на поверхности ниже · поверхность плиты с внутренней стороны более гигроскопична, то есть THD может на протяжении более длительного времени впитывать влагу и затем ее подконтрольно снова отдавать. это также уменьшает опасность образования плесени. · хорошая летняя теплозащита, а также хорошая теплоизоляция существенно ослабляют перепады температуры в чердачном помещении над стропильной затяжкой, что также влияет на прочность конструкции тем не менее: · Несмотря на преимущества в не защищенном от проникновения пара чердачном помещении над стропильной затяжкой отсутствует „паронепроницаемость“ · Талые воды скапливаются не на внутренней стороне плиты в виде конденсата, а в самой плите (влажность плиты увеличивается) · Холодное чердачное помещение над стропильной затяжкой необходимо и в дальнейшем проветривать и вентилировать · Мы рекомендуем также чердачное помещение над стропильной затяжкой заизолировать и обеспечить его паронепроницаемость до конька 16. 12. 2004 Sonae-Akademie AGEPAN DWD Susanne Renz 24
